Что такое пистонированные обода
Пистонированный обод: что, как, почему
На просторах интернета можно часто встретить словосочетание пистонированный обод. Что же значат эти загадочные слова?
Для этого нужно уточнить, что такое пистонирование. Это вставление в обод специального алюминиевого или стального стакана с резьбой внутри – это и называется пистон. Для чего он нужен?
Все очень просто – пистон увеличивает площадь точечного воздействия на обод. Проще говоря, усилие, которое требуется для вырывания ниппеля из резьбы обода, кратно увеличивается, а значит, колеса реже ловят восьмерки.
Из-за особенностей конструкции и технологического процесса производства пистонирование не может быть на одинарном ободе.
Самый распространенный вариант — одинарное пистонирование. Ставится на внешнюю стенку двойного обода. Самый оптимальный вариант — легкий и прочный. Отличный вариант для велотуризма, активного катания, гонок, но без экстрима.
Одинарный пистон, кстати, может вырвать из обода, что произойдет скорее, чем ниппель из пистона.
Так же существует двойное пистонирование. Это когда пистон вставлен в обе стенки на двойном ободе или в верхнюю и среднюю стенку на тройном. Такие обода сильно прочнее, но и сильно дороже. Используются преимущественно в экстремальных дисциплинах.
Делает ли пистонирование колесо сильно прочнее? Нет, но в совокупности с хорошими спицами, например DT swiss, позволят без особых проблем уменьшить количество восьмерок на ободах во время поездок.
Если вы покупаете новый велосипед и не планируете кататься в экстремальных дисциплинах, то пистонированные ли обода вам нужно смотреть в последнюю очередь. А вот если же вы собираете колесо, то не жалейте денег и приобретите себе пистонированный обод.
Благодарю за внимание,
Алексей Евдокимов
Велосипедные колёса: Обода
Как мы уже рассказывали в предыдущей статье про спицы, уменьшение количества спиц на колесе потребовала усиления конструкции самого обода. Да и дополнительная прочность в набирающем популярность МТВ оказалась явно нелишней, особенно учитывая те условия, в которых велосипеды стали эксплуатироваться.
Хороший обод должен быть лёгким и крепким настолько, насколько это возможно. В статье рассмотрены следующие вопросы:
Материал
Стальные обода тяжелые, ржавеют и во влажных условиях по ним скользят тормозные колодки.
Как в случае с рамами, алюминий сменил сталь из-за своих характеристик. Он легче и жестче, чем сталь и обеспечивает отличное торможение, если вы используете ободные тормоза.
С развитием технологий на рынке появилось достаточно большое количество карбоновых ободов. Они дорогие и очень-очень прочные, но в МТВ используются только с дисковыми тормозами.
Нужно понимать, что сломать можно любой обод, даже карбоновый.
Слои
Изначально везде использовались однослойные обода. Такой обод имеет U-образный профиль и подходит только для городских и дорожных велосипедов, то есть для тех, у которых нет серьезных ударных и боковх нагрузок на конструкцию обода. Использовать такой обод для агрессивного катания – себе дороже. Вы обязательно его сломаете и хорошо, если это будет на каком-то поребрике, а не на дропе.

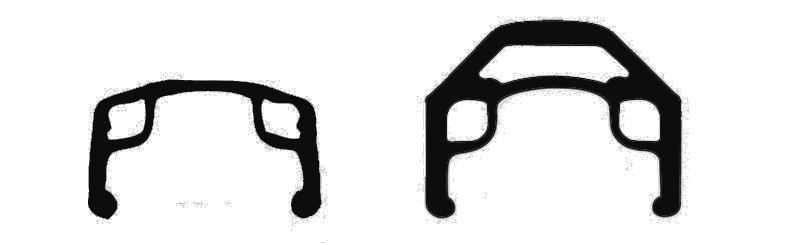

Решение вопроса крепкости ободов оказалось банальным, инженеры просто сделали «обод в ободе», тем самым создав двухслойный обод. Такой обод приходится гораздо реже править от восьмёрок, и он не так боится ударов.
Профиль
Увеличивая высоту обода, вы увеличиваете его жесткость. Увеличивая ширину обода, вы увеличиваете его сопротивление к боковым нагрузкам. В поисках «идеального профиля» производители играют с этими параметрами, как всегда истина где-то посередине.
Современные стандарты имеют тенденцию к увеличению внутренней ширины обода (посадочного места под покрышку). Раньше типичной считалась ширина 19мм, сейчас уже 21-23мм, а встречаются некоторые модели с шириной 30 и более.
Для всего этого есть весьма веская причина. По мере увеличения ширины обода, увеличивается и пятно контакта покрышки с землей (особенно на низких давлениях). Но за увеличенное сцепление вы платите весом обода. Ориентируясь на ширину вашей покрышки, вы можете подобрать подходящий обод. Чем шире покрышка, тем шире обод.
Бескамерка?
Если вы планируете использовать бескамерные покрышки, то вам нужны специальные обода. В данный момент на рынке существуют 2 основных стандарта.
UST (от англ. Universal System Tubeless) – универсальная бескамерная система. В таких ободах нет отверстий под спицы, а ниппели вкручиваются в них с внешней стороны (на фото выше как раз они).
BST (от англ. Bead Socket Technology) – технология круглого разъема. Такие обода похожи на традиционные, однако у них ниже боковая стенка. Это позволяет придать профилю резины более округлую форму и снять нагрузку со стенки покрышки. Могут быть как с отверстиями для спиц, так и без них. В первом случае отверстия заклеиваются специальной лентой.
Все бескамерные обода требуют специальной резины UST или TR (Tubeless Ready), учитывайте это.
Пистонирование
Для увеличения прочности в посадочные места для ниппелей вставляют пистоны, они похожи на вставки в отверстия для шнурков. Это позволяет равномерно распределить нагрузку по периметру отверстия и уберечь обод от вырывания спиц. Существует одинарное и двойное пистонирование. Одинарное дешевле, так как делается только на внешнем слое обода. Двойное прочнее, так как пистон цепляется за оба слоя.
Так что же взять?
Всё зависит от вашего бюджета. Проанализируйте все параметры и подберите для себя оптимальное решение. Мы рекомендуем вам использовать двуслойные алюминиевые обода под обычные камеры. Если хотите слегка добавить прочности, то можно взять пистонированную версию.
Напоследок, вот небольшое видео о том, на что способны крутые карбоновые обода:
Пистонированный обод, что это?
Чтобы понять, что значит пистонированный обод для велосипеда, и в чем его преимущества, рассмотрим особенности его конструкции. Пистонирование обода заключается в размещении по его поверхности специальных стаканов с внутренней резьбой. Они создаются из стали или алюминиевых сплавов и используются для установки спиц. Вначале пистонированные ободья устанавливались только на колеса премиум класса, но со временем границы их использования расширились.
Пистонирование применяется с целью равномерного распределения нагрузки и увеличения ресурса колеса. Поскольку спицы работают на натяжение, в местах их крепления накапливается усталость металла. Это нередко приводит к возникновению трещин и повреждению материала. Установка спиц в пистоны частично решает эту проблему. Но иногда трещины появляются даже на металле под «стаканами». Чаще всего к этому приводит агрессивная езда, солидный вес ездока или усиленное натяжение спиц.
Преимущества пистонирования
Многие велосипедисты сомневаются, стоит ли использовать пистонированный обод, что это дает на практике? Использование пистонов обеспечивает:
Пистонирование не повышает прочность колеса, но в сочетании с надежными спицами позволяет снизить риск деформации при поездках и сводит к минимуму вероятность вырывания ниппелей. При выборе велосипеда для спокойной езды по городу или за его пределами наличие пистонов – не самый важный критерий. Но при самостоятельной сборке колеса, в случае экстремальных поездок на велосипеде и при использовании электромоторов лучше использовать пистонированные ободья.
Типы пистонированных ободьев
Выяснив, что означает пистонированный обод, и в чем состоят его преимущества, рассмотрим конструктивные отличия. Пистонирование бывает:
Какой тип велосипедного обода выбрать – зависит от стиля езды, рельефа местности, веса велосипедиста и других факторов. Для экстремальной езды рекомендуются модели с двойным пистонированием, для остальных случаев – подойдут с одинарным. Для повседневных прогулок на велосипеде традиционно используются модели без пистонов. Для электровелосипедов, особенно с мощными моторами, нужны надежные пистонированные ободья.
Велосипедные колеса и покрышки.
Всем доброго времени суток!
Это колеса, если кто не знал:
На картинке вилсет (от английского wheel set, так называют комплект колес заводской сборки). колес от шимано. Про вилсеты подробнее расскажу позже, а сейчас давайте посмотрим на устройство колеса:
Про обода особо много говорить не стану, по сути просто нечего сказать.
Во первых обода бывают одинарные, двойные и тройные.
Во вторых обода бывают пистонированные и непистонированные.
Пистон эта такая железка, впрессованная в обод. Предназначена для распределения нагрузки и продления срока службы обода. В целом большой разницы нет. Пистоны вроде как надежнее, но все равно часто случается такое.
В третьих обода бывают под ободные и под дисковые тормоза. Соответственно разница лишь в том, что обод под ободной тормоз имеет поверхность для торможения.
Втулка отвечает за накатистость колеса. Втулки бывают на промышленных подшипниках и на насыпных.
Вот устройство втулки на промах
Итог: либо втулка на промах, либо шимано на шарах.
Дальше может быть или не быть крепления для ротора, оно необходимо если тормоза дисковые. Потом втулка может быть под ось и под эксцентрик, некоторые сейчас удивятся, но это очень распространенное заблуждение. Вот эта штука называется эксцентрик (обозначается как QR) и он не является осью:
Его задача не давать колесу выпасть. А сама ось находится внутри втулки. А вот втулка и ось отдельно:
Вообще ось как правило относится не ко втулке, а к вилке или раме, за исключением бмх втулок, там ось относится ко втулке. Есть быстросъемные оси, а есть как на картинке выше, совсем не быстросъемная.
Теперь о стандартах. Оси бывают: 10, 12, 14, 15, 20, 30 и зависит это от велосипеда.
10 обычно сзади, редко спереди, чаще всего на болтах или гайках. Используется в трюковых дисциплинах.
14 стандарт бмх, иногда встречается на мтб трюковых
12 стандарт задней оси экстремальных дисциплин (эндуро, дх, фрирайд)
15 кросскантрийная передняя ось, иногда на эндуро вилках встречается.
20 передняя ось трюковых мтб дисциплин и экстремальных
30 что-то редкое и особенное, вообще не встречается. Я никогда такого не видел, только слышал о таком.
обозначается соответственно 110х20, 142х12 и т.д.
Вилка с осью выглядит так:
Теперь что касается только задней втулки.
Трещотки стоят только на бюджетных велах, поскольку проигрывают барабану практически во всем, кроме цены. Барабан бывает стальной или алюминиевый. Алюминиевый легче, но на него можно ставить только кассету с алюминиевым пауком иначе будет так:
Внутри барабана обычно 2 промышленных подшипника.
Для синглспид систем может быть либо драйвер, либо минибарабан. Это драйвер:
Минибарабан выглядит как барабан, но только под одну звезду. На обычный барабан можно надеть специальные проставки (single speed kit) и сделать сингл. Дальше лезть в тему синглов не стану, большинству оно не нужно.
Черная штучка позволяющая спице держаться в ободе. Они бывают всех возможных цветов.
Их можно брать любые, лучше латунные, они долговечнее, особенно при всесезонном катании.
Спицевать колесо самостоятельно я не люблю и не особо рекомендую, лучше отдайте в мастерскую, там есть станок и измеритель натяжения спиц. Восьмерки можно править самостоятельно, нужно купить спицевой ключ.
Он не плохой, даже наоборот, да ещй и смотрится очень круто, но если лопнет спица, хрен вы её найдете быстро, а если найдете, то стоить она будет довольно прилично. Конкретно это вилсет стоит немного меньше 50 000. Подходит либо богатым либо спонсируемым:) Взять нормальный вилсет и не заморачиваться довольно неплохое решение.
Дополнение про литые диски.
И тут место кончилось, так что резина отдельным небольшим постом.
Спасибо за внимание:)
