Рода и виды связи

Рода и виды связи. Средства связи, их классификация

Род (военной) связи – классификационная группа военной связи, выделяемая по среде распространения сигналов электросвязи или применяемым средствам.

По среде распространения сигналов электросвязи военную связь подразделяют па радиосвязь (тропосферную, ионосферную, наземную, метеорную, спутниковую, космическую и радиорелейную связь), проводную, оптическую, волоконно-оптическую и гидроакустическую связь.

По применяемым средствам военную связь подразделяют на связь подвижными средствами и сигнальными средствами, применяемыми для передачи коротких команд и донесений с помощью заранее установленных зрительных и звуковых сигналов

В военной связи комплексно применяются следующие рода связи (рис. 1):

Радиосвязь – это мобильный род связи, обеспечивающий прямую передачу информации посредством радиоволн.

Радиосвязь может обеспечиваться с помощью земных и ионосферных радиоволн. Она применяется во всех звеньях управления. В тактическом звене управления радиосвязь является важнейшим, а во многих случаях единственным родом связи, способным обеспечить управление в самой сложной обстановке и при нахождении командиров в движении.

Радиорелейная связь – это род связи, основанный на ретрансляции сигналов, передаваемых земной волной.

Она является частным видом радиосвязи. Другими словами это дуплексная многоканальная УКВ радиосвязь, характеризующаяся нормированными показателями каналов и групповых трактов. Дальность радиорелейной связи без ретрансляции ограничивается расстоянием прямой видимости между антеннами станций.

Радиорелейная связь применяется в звеньях управления от батальона и выше.

Тропосферная связь – это род связи, основанный на рассеянии и отражении радиоволн от неоднородностей тропосферы.

По своему назначению, боевому применению и качеству тропосферная связь аналогична радиорелейной и также является частным видом радиосвязи. Тропосферная связь применяется в звеньях управления от бригады и выше.

В настоящее время имеет место устойчивая тенденция повышение роли космической и спутниковой связи в военных системах связи.

Под космической связью понимается радиосвязь в интересах корреспондентов наземного, воздушного и морского базирования, имеющую общие участки распространения радиоволн за пределами ионосферы.

Пример линии космической связи приведен на рис. 2

Спутниковая связь – является частным случаем космической связи, когда радиосвязь между земными радиостанциями, осуществляется посредством ретрансляции радиосигналов через один или несколько спутников Земли.

Пример линии спутниковой связи приведен на рис. 3.

Современные военные станции спутниковой связи обеспечивают связь практически на неограниченное расстояние. В системе военной связи спутниковая связь находит применение в звене от батальона и выше, а также для связи с разведывательными группами и специальными отрядами (подразделениями).

Проводная связь – это род электросвязи, у которой в качестве среды распространения используются проводные линии связи.

В системах проводной связи электрический сигнал передается по кабельной линии. Средства проводной связи обеспечивают высокое качество каналов, простоту организации связи, относительно большую скрытность по сравнению с радиосвязью, почти не подвержены воздействию преднамеренных помех. Проводная связь применяется во всех звеньях управления (от взвода, роты и выше).

В настоящее время находит применение новый род военной связи – волоконно-оптическая связь.

Волоконно-оптическая связь – связь, при которой носителем линейного сигнала являются электромагнитные колебания оптического диапазона, распространяющиеся в искусственно созданной волоконно-оптической среде.

Связь подвижными средствами применяются для обеспечения фельдъегерско-почтовой связи.

Сигнальная связь – связь, осуществляемая с помощью заранее определенных зрительных и звуковых сигналов управления.

В настоящее время для управления боем используются зрительные средства (световые ракеты, цветные дымы и др.) и звуковые средства (сирены, свистки и др.).

Все рода связи реализуются конкретными средствами связи:

— радиостанциями, радиорелейными, тропосферными станциями, станциями спутниковой связи, проводными средствами связи, волоконно-оптическими средствами связи.

Эти средства образуют каналы связи:

— радио–, радиорелейные, тропосферные и т.д.

Для каналообразующих средств каждого рода военной связи установлены условные обозначения, применяемые при разработке документов по связи. Условные обозначения приведены на рис. 4

Вид военной связи – классификационная группировка военной связи, выделенная по виду передаваемого сообщения.

Из определения вытекает, что вид связи определяется оконечным оборудованием или средством связи.

По видам сообщений военная связь может подразделяться на телефонную, телеграфную, передачу данных, факсимильную, видеотелефонную, фельдъегерско-почтовую, сигнальную (рис. 5):

Каждый вид военной связи может предоставлять различные функциональные возможности, которые называются «услугами связи». Например, вид связи «передача данных» обеспечивает передачу файлов, электронную почту и т.д.

Телеграфную связь, передачу данных и факсимильную связь принято объединять понятием «документальная связь». В документах по связи используются условные графические обозначения видов связи, которые приведены на рис. 6

Дадим определение и краткую характеристику каждого вида связи.

Телефонная связь – вид электросвязи, предназначенный для обмена информацией преимущественно путем разговора с использованием телефонных аппаратов.

Телефонная связь создает условия, близкие к личному общению, поэтому является наиболее удобной в тактическом звене управления, но сохраняет свое значение и в других звеньях управления.

С целью скрытия от противника содержания телефонных переговоров в каналах связи применяется аппаратура засекречивания или устройства технического маскирования речи. В зависимости от применяемой оконечной и специальной аппаратуры телефонная связь может быть открытой, маскированной, засекреченной гарантированной стойкости.

Телеграфная связь – вид связи, обеспечивающий передачу и прием по каналам связи буквенно-цифровых сообщений (телеграмм) с обязательной записью их в пункте приема.

Кроме того она предназначается для передачи документальных сообщений в виде шифрограмм, кодограмм.

Телеграфная связь может быть буквопечатающей или слуховой, засекреченная или открытая (с применением аппаратуры засекречивания или без ее применения). Телеграммы, несущие важную информацию, могут предварительно шифроваться или кодироваться.

Характеризуется надежностью, высокой скоростью передачи, достоверностью и скрытностью (безопасностью) передаваемой информации.

Факсимильная связь – вид электросвязи, обеспечивающий передачу документов в виде карт, схем, чертежей, рисунков и буквенно-цифровых текстов в черно-белом и цветном изображении.

Данная связь представляет большое удобство должностным лицам органов управления, так как на приемном устройстве получается готовый для дальнейшей работы документ с соответствующими подписями и печатями

Факсимильная связь находит применение в оперативном и стратегическом звеньях управления.

Под данными будем понимать информацию, представленную в виде, пригодном для автоматической обработки.

Видеотелефонная связь – вид связи, предназначенный для обеспечения телефонных переговоров должностных лиц с одновременной передачей подвижных изображений.

Данный вид связи применяется только в высших звеньях управления.

Фельдъегерско-почтовая связь – вид военной связи, предназначенный для обеспечения управления войсками путем доставки командирам, штабам, в/ч и учреждениям секретных и почтовых отправлений с помощью подвижных средств связи, а также для обеспечения непрерывной связи воинов армии и флота с населением страны.

· в стратегических звеньях управления: все вышеуказанные виды связи.

Литература:

1. Наставление по связи в соединениях и воинских частях Сухопутных войск. – М.: Воениздат, 2013, с. 7-12.

2. Основы организации связи в Сухопутных войсках. Часть 3. Основы организации связи в частях и подразделениях общевойсковых соединений. – СПб.: ВУС, 2003, с. 23-30, 45-47.

3. Тактико-специальная подготовка. Основы организации связи в подразделениях общевойсковых соединений: Учеб. пособие. – Новочеркасск: ЮРГПУ (НПИ), 2015 г. С. 30-58.

Источник

Рода и виды связи

Рис. 12. Рода и виды связи.

В настоящее время имеет место устойчивая тенденция повышения роли космической и спутниковой связи в военных системах связи.

Под космической связью понимается радиосвязь в интересах корреспондентов наземного, воздушного и морского базирования, имеющая общие участки распространения радиоволн за пределами ионосферы. (Слайд 39).

Рис. 13. Структура линии космической связи.

Спутниковая связь – это частный случай космической связи,когда между двумя и более корреспондентами наземного, воздушного или морского базирования связь осуществляется с использованием наземных станций спутниковой связи и ретранслятора, размещённого на искусственном спутнике Земли (ИСЗ). (Слайд 40).

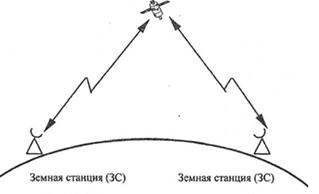

Рис. 14. Структура линии спутниковой связи.

Современные военные станции спутниковой связи обеспечивают связь на расстояниях от 5000 км и более. В системе военной связи, спутниковая связь находит применение в звене от батальона и выше, а так же для связи с разведывательными группами и специальными отрядами (подразделениями).

Проводная связь – связь, осуществляемая по проводным (кабельным) линиям связи.

В системах проводной связи электрический сигнал передается по кабельной линии. Проводная связь применяется во всех звеньях управления (от взвода и выше).

Все рода связи реализуются конкретными средствами связи: радиостанция­ми, радиорелейными, тропосферными станциями, станциями спутниковой свя­зи, проводными средствами связи, волоконно-оптическими средствами связи.

Эти средства образуют каналы связи: радио-, радиорелейные, тропосферные и т. д. Для каналообразующих средств каждого рода военной связи установлены ус­ловные обозначения, применяемые при разработке документов по связи. (Слайд 41).

Источник

Управление Вооруженными силами: как устроена современная система военной связи

В своём развитии военная связь прошла большой и сложный путь от простейших звуковых и зрительных средств для передачи сигналов и команд управления непосредственно на поле боя до широкоразветвлённых многоканальных автоматизированных систем, способных обеспечивать связь практически в глобальном масштабе как со стационарными, так и с подвижными объектами Вооружённых Сил РФ на суше, на воде, под водой и в воздухе.

Создание, развёртывание и эксплуатацию военной системы связи обеспечивают специальные воинские формирования – войска связи. Главное управление связи Вооружённых Сил Российской Федерации выполняет комплекс мероприятий, направленных на развитие и повышение возможностей системы связи Вооружённых Сил РФ. В целях создания новых комплексов и средств связи спланированы и выполняются научно-исследовательские и опытно-конструкторские работы с использованием передовых инфотелекоммуникационных технологий, программно-перестраиваемого радио, программной реконфигурации структуры узлов связи, а также адаптивных сетей связи. Одно из направлений совершенствования стационарного компонента системы связи – создание автоматизированной сети декаметровой радиосвязи. Это позволит автоматизировать ведение радиосвязи, автоматически формировать многоскачковые составные радиолинии и обеспечить устойчивую связь с глобально перемещающимися объектами как на территории страны, так и за её пределами.

В целях модернизации проводных линий связи, а также организации доступа объектов Минобороны России в единую сеть связи Вооружённых Сил спланированы работы по организации цифровой системы передачи в различных направлениях с выходом в кольцо DWDM (магистральный интернет), а также по строительству радиорелейных линий связи с использованием перспективных цифровых радиорелейных станций и волоконнооптических линий связи в рамках присоединения объектов Минобороны России к единой сети электросвязи России.

Наиболее интенсивно современными средствами связи оснащается полевой компонент системы связи. Это позволит значительно повысить её пропускную способность, устойчивость, а также мобильность за счёт использования перспективных радио- и спутниковой связи, обеспечить должностных лиц необходимыми услугами связи не только на стоянке, но и в движении. С целью повышения защищённости полевых аппаратных используются перспективные бронированные шасси и кузовафургоны.

Основа системы связи тактического звена управления – система радиосвязи, которая в настоящее время строится на радиостанциях комплекса «Акведук», поставляемых в войска в составе изделия единой системы управления тактическим звеном. На смену в войска будут поставлены радиостанции шестого поколения, а именно портативные и базовые возимые радиостанции. В рамках работ по совершенствованию системы спутниковой связи проводится обновление группировки космических аппаратов. Запущен модернизированный космический аппарат «Меридиан-М».

В целях развёртывания земного комплекса широкополосной сети связи «Благовест» планируется ввести в эксплуатацию ряд центральных земных станций. В ходе плановых работ в этом году завершится создание отечественной контейнерной земной станции, переносных абонентских терминалов миллиметрового диапазона с пропускной способностью до 10 Мбит/с.

Указанные мероприятия позволят значительно повысить пропускную способность, минимизировать аренду «гражданского» ресурса, расширить зоны обслуживания и обеспечить персональной спутниковой связью соответствующих должностных лиц.

Использование каналов связи из сети связи общего пользования позволило обеспечить функционирование систем связи и боевого управления Вооружённых Сил РФ и готовность подразделений связи к обеспечению управления войсками. Для организации взаимодействия с федеральными органами исполнительной власти, организациями, не входящими в состав Вооружённых Сил, используются точки доступа к сети интернет. Наличие доступа к ресурсам сети позволило предоставить пользователям широкий спектр инфокоммуникационных услуг.

В рамках федерального проекта «Информационная инфраструктура» национальной программы «Цифровая экономика Российской Федерации» к сети интернет подключены военные комиссариаты и военные представительства Минобороны России в рамках функционирования единой информационной системы.

В настоящее время огромное внимание руководящим составом Минобороны России уделяется проведению различных мероприятий с использованием средств защищённой видео-конференц-связи. Продолжается наращивание каналов защищённой телефонной и видеосвязи между министерствами обороны Российской Федерации и других иностранных государств. Совместно с объединённым штабом ОДКБ разработана и реализована схема защищённой мультисервисной сети связи в интересах уставных органов государств – членов ОДКБ.

Не менее важные задачи – совершенствование воздушного и морского эшелонов системы связи Вооружённых Сил. Продолжается оснащение пунктов управления Воздушно-космических сил современными средствами связи. Завершаются работы по созданию перспективных полевых узлов связи объединений и соединений ВКС. В этом году завершатся государственные испытания комплекса средств связи системы воздушно-наземной связи оперативно-тактической авиации. Комплекс позволит обеспечить ведение речевого обмена, передачу целеуказаний и навигационной информации наземных пунктов.

В ходе совершенствования морского эшелона системы связи спланировано оснащение новыми интегрированными комплексами связи как надводных кораблей, так и подводных лодок и судов обеспечения. На береговых объектах связи проводятся мероприятия по модернизации комплексов обмена данными, что позволит значительно уменьшить время доведения целеуказаний.

Выполненные мероприятия обеспечат гарантированное доведение информации до потребителей, повысят помехоустойчивость и пропускную способность, сократят типаж и количество средств связи на объектах ВМФ, а также продлят срок службы сверхдлинноволновых радиостанций. Успешное решение задач развития системы связи Вооружённых Сил РФ позволит существенно улучшить как основные оперативно-временные показатели системы управления Вооружёнными Силами, так и тактико-технические характеристики перспективных средств (комплексов) связи, в том числе: обеспечить устойчивость направлений связи в условиях огневого и радиоэлектронного воздействия; увеличить пропускную способность направлений связи в десятки раз; создать взаимоувязанную информационно-телекоммуникационную инфраструктуру Вооружённых Сил РФ на основе интеграции стационарных и полевых систем связи видов и родов войск Вооружённых Сил.

Источник

Связь военная

Полезное

Смотреть что такое «Связь военная» в других словарях:

Связь военная — передача и приём информации в системах управления войсками (силами) и оружием; основное средство обеспечения управления войсками (силами). По применяемой оконечной аппаратуре (по виду связи) различают: телефонную, телеграфную, телекодовую,… … Словарь военных терминов

Связь (военная) — совокупность средств и способов организации связи, обеспечивающих передачу приказов, распоряжений, донесений и сигналов. Связь основное средство управления войсками в бою и операции. Значение связи как.основного средства, управления возрастает … Краткий словарь оперативно-тактических и общевоенных терминов

связь — и, предл. о связи, в связи и в связи; ж. 1. Отношение взаимной зависимости, обусловленности. Прямая, косвенная, логическая, органическая, причинная с. С. фактов, явлений, событий. С. между промышленностью и сельским хозяйством. С. науки и… … Энциклопедический словарь

Связь — СВЯЗЬ. К нач. войны отрасль С. получила значит. развитие, обеспечивая потребности нар. х ва и обороны страны в передаче сообщений. В 30 е гг. развивалась пром сть средств С. (выпуск буквопечатающей аппаратуры телегр. С., оборудования узлов С.,… … Великая Отечественная война 1941-1945: энциклопедия

СВЯЗЬ — 1) передача и прием информации с помощью различных технических средств. В соответствии с характером применяемых средств связи разделяется на почтовую (см. Почта) и электрическую (см. Электросвязь).2) Отрасль народного хозяйства, обеспечивающая… … Большой Энциклопедический словарь

Военная наука — Военная наука область науки, представляющая собой систему знаний о подготовке и ведении военных действий (войны) государствами, коалициями государств или классами для достижения политических целей, составная часть военного дела. В других… … Википедия

Военная ипотека — – укоренившееся название программы, используемой для обеспечения жильем военнослужащих. Основа программы – созданная для них накопительно ипотечная система (НИС), за которую отвечает государственное унитарное казенное учреждение «Росвоенипотека» … Банковская энциклопедия

Военная наука — ВОЕННАЯ НАУКА, занимается всестороннимъ изслѣдованіемъ войны. Она изучаетъ: 1) явленія въ жизни обществъ и 2) силы, средства и способы для веденія борьбы. Первая область изслѣдованій входитъ въ соціальную динамику, вторая технически военная,… … Военная энциклопедия

Военная операция США против Ирака: потери и затраты — В разных городах США прошли антивоенные акции протеста, приуроченные к пятой годовщине вторжения американских войск в Ирак. Были арестованы 170 митингующих. 20 марта 1 мая 2003 г. объединенные силы США и антииракской коалиции провели военную… … Энциклопедия ньюсмейкеров

Источник

РОДА И ВИДЫ СВЯЗИ

Род связи— классификационная группировка военной связи, выделенная по среде распространения сигналов и типу линейных средств.

В военной связи различают следующие рода связи (рис.7):

Радиосвязь— это род связи, которая реализуется с использова­нием радиосредств, земных и ионосферных радиоволн. Радиосвязь применяется во всех звеньях управления. В тактическом звене управления радиосвязь является важнейшей, а во многих случаях единственной связью, способной обеспечить управление частями и подразделениями в самой сложной обстановке и при нахождении командиров (штабов) в движении.

Радиорелейная связь— это род связи, которая реализуется с использованием радиорелейных средств связи и радиоволн в ультракоротковолновом диапазоне. Радиорелейная связь применяется в звеньях управления от полка и выше.

Тропосферная связь— это род связи, которая реализуется с использованием тропосферных средств связи и физического явления дальнего тропосферного распространения ультракоротких волн (ДТР УКВ). По своему назначению, боевому применению и качеству тропосферная связь аналогична радиорелейной. Тропосферная связь применяется в звеньях управления от дивизии и выше.

В настоящее время имеет место устойчивая тенденция повы­шения роли и спутниковой связи в военных системах связи.

Спутниковая связь— это радиосвязь между двумя и более корреспондентами наземного, воздушного или морского базирования, которая реализуется с использованием наземных станций спутниковой связи и ретранслятора, размещенного на искусственном спутнике Земли (ИСЗ). Пример приведен на рис. 8.

Современные военные станции спутниковой связи обеспечивают связь на расстояниях от 5000 км и более. В системе военной связи спутниковая связь находит применение в звене от батальона и выше, а также для связи с разведывательными группами и специальными отрядами (подразделениями).

Проводная связь— это связь, осуществляемая по проводным (кабельным) линиям связи. В системах проводной связи электрический сигнал передается по кабельной линии. Средства провод­ной связи обеспечивают высокое качество каналов, простоту организации связи, относительно большую скрытность по сравнению с радиосвязью, почти не подвержены воздействию преднамеренных помех. Проводная связь применяется во всех звеньях управления (от взвода (роты) и выше).

Волоконно-оптическая связь— это связь, осуществляемая по волоконно-оптическому кабелю с применением специальной аппаратуры преобразования электрических сигналов в оптические.

Сигнальная связь— это связь, осуществляемая с помощью заранее определенных зрительных и звуковых сигналов управления. В настоящее время для управления боем используются зрительные средства (световые ракеты, цветные дымы и др.) и звуковые средства (сирены, свистки и др.).

Все рода связи реализуются конкретными средствами связи: радиостанциями, радиорелейными и тропосферными станциями, станциями спутниковой связи, проводными средствами связи, волоконно-оптическими средствами связи. Эти средства образуют каналы связи: радио-, радиорелейные, тропосферные и т. д. Для каналообразующих средств каждого рода военной связи установлены условные обозначения, применяемые при разработке документов по связи. Условные обозначения приведены на рис. 9.

Вид военной связи— это классификационная группировка во­енной связи, выделенная по виду передаваемого сообщения (оконечного оборудования или средства связи). При использовании соответствующей оконечной аппаратуры по каналам радио-, радиорелейных, тропосферных, спутниковых, проводных (кабельных) линий связи обеспечиваются следующие виды связи (рис. 7): телефонная, телеграфная, факсимильная, передача данных, видеотелефонная, телевизионная.

Телеграфную связь, передачу данных и факсимильную связь принято объединять понятием «документальная связь». В документах по связи используются условные графические обозначения видов связи, которые приведены на рис. 10.

Телефонная связь— это вид электросвязи, обеспечивающей передачу (прием) речевой информации, переговоры должностных лиц органов управления. Телефонная связь создает условия, близкие к личному общению, поэтому является наиболее удобной

в тактическом звене управления, но сохраняет свое значение и в других звеньях управления. С целью скрытия от противника содержания телефонных переговоров в каналах связи применяются шифровальная аппаратура связи (ШАС) или устройства технического маскирования речи. В зависимости от применяемой око­нечной и специальной аппаратуры телефонная связь может быть незасекреченной, маскированной, засекреченной временной или гарантированной стойкости.

Телеграфная связь— вид электросвязи, обеспечивающий обмен телеграммами (краткими текстовыми сообщениями) и переговоры должностным лицам органов управления с применением средств телеграфной связи. Кроме того, она предназначается для передачи документальных сообщений в виде шифрограмм, кодограмм.

Телеграфная связь может быть буквопечатающей или слухо­вой, засекреченной или открытой (с применением ШАС или без ее применения). Телеграммы, несущие важную информацию, могут предварительно шифроваться или кодироваться.

Факсимильная связь— это вид электросвязи, обеспечивающий обмен документальной информацией в цветном и черно-белом изображении. Она предназначается для передачи документов в виде карт, схем, чертежей, рисунков и буквенно-цифровых текстов в черно-белом или цветном изображении. Данная связь предоставляет большое удобство должностным лицам органов управления, так как на приемном устройстве получается готовый для дальнейшей работы документ с соответствующими подписями и печатями. Факсимильная связь может быть открытой или засекреченной (с применением ШАС или без ее применения). Факсимильная связь находит применение в оперативном и стратегическом звеньях управления.

Рис. 10. Условные обозначения видов связи

Видеотелефонная связь— это вид электросвязи, обеспечивающий переговоры должностных лиц органов управления с одновременной передачей подвижных изображений. Данный вид связи применяется только в высших звеньях управления.

в звене батальон — рота — взвод — отделение — телефонная связь;

в звене полк — батальон — телефонная связь, а при управле­нии подразделениями ПВО и разведки — передача данных;

в звене дивизия — полк — телефонная связь, передача данных, факсимильная и телеграфная слуховая связь;

в звене дивизия и выше — все вышеуказанные виды связи.
