Стандарты: Типы кареток для велосипеда

Благодаря «маркетинговым войнам», за последние несколько лет на рынок вылилось большущее количество различных стандартов кареток. Благо, в основном это касается только дорогих велосипедов, а в бюджетном и среднем ценовом диапазоне всё более-менее ясно.

Алгоритм выбора каретки

Алгоритм выбора любой каретки выглядить прмерно так:

1. Первым делом при выборе каретки вам нужно разобраться с типом крепления шатуна. Совместимость здесь бывает только в рамках одного стандарта.

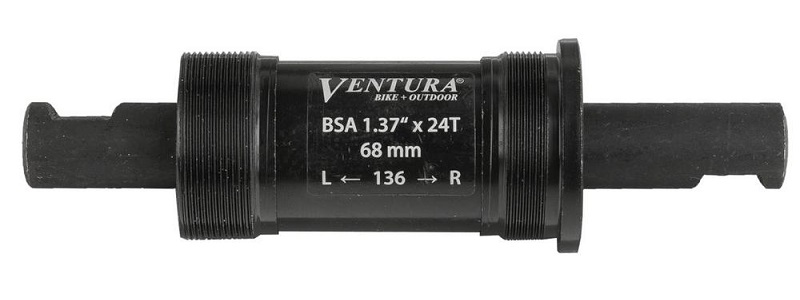

Cotter Pin – знакомый нам стандарт из советского прошлого. Такая каретка была стандартом для кареток на велосипедах времён СССР. Фиксация шатуна на каретке происходила непосредственно при помощи пина (у нас его называли «пальцем»), который продевался сквозь шатун и проходил через вырез в оси каретки, отсюда и название. Из-за динамических нагрузок пины вечно раскручивались, и шатуны изрядно болтались.

Octalink – шлицевой стандарт исключительно для шатунов Shimano. Чтобы потребителям не показалось мало существовал в двух версиях Octalink v1 и Octalink v2 с 5мм и 9мм шлицами соответственно.

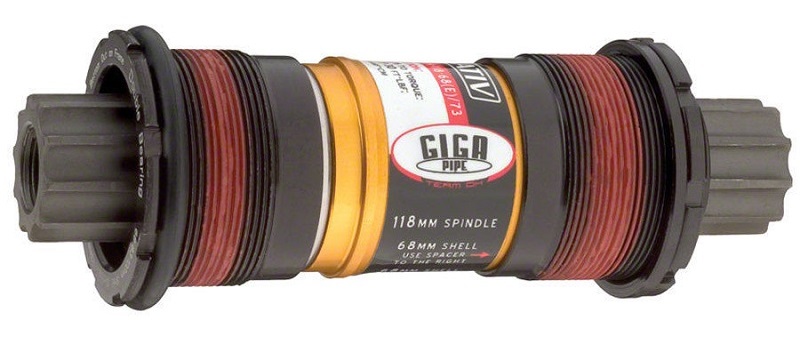

ISIS Drive – (от Англ. International Spline Interface Standard или Международный Стандарт Интерфейса Шатунов) за счёт больших шлицов и большого диаметра оси каретки увеличивается площадь контакта шатуна с осью, это делает каретку практически не убиваемой. Сама ось полая внутри, что позволяет экономить вес. Стандарт был предложен ещё в 1999 году и был весьма прорывным на тот момент. Его использовали Truvativ, Chris King, Race Face и FSA.

Howitzer – шлицевой стандарт от Truvativ (ныне SRAM), последовавший за ISIS. Первый стандарт, у которого ради увеличения размеров подшипников их сделали «выносными». Встречались каретки и привычном варианте с подшипниками внутри каретки.

Hollowtech II – самый свежий стандарт от Shimano для шатунов с встроенной 24-миллиметровой осью. Сама каретка представляет из себя просто чашки с подшипниками. На такую каретку можно установить любые шатуны с осью 24мм. В данный момент это самый распространённый стандарт.

Giga X Pipe (GXP) – аналог Hollowtech II и развитие ISIS Drive теперь уже от SRAM. Отличия лишь в пыльнике ведомой (левой) чашки, который, несмотря на одинаковый диаметр оси в шатунах (24мм), не позволит вам установить эту каретку не любые другие шатуны не от SRAM.

2. С типом крепления каретки в раме дела обстоят чуть проще. Если у вас МТВ, то с большой вероятностью можно сказать, что у вас BSA стандарт. Однако, узнать точно можно будет после демонтажа каретки.

Press-Fit каретки – не имеют резьбы и запрессовываются в раму. Логичным выглядит этот стандарт в карбоновых рамах, где в кареточных узлах нет металлической «вклейки» с резьбой.

Однако, благодаря добрым дядям-маркетологам эти каретки появлялись и на алюминиевых рамах. Например, алюминиевый Specialized Demo 2011 года оснащался данным кареточным узлом. Причём самих кареток на момент выпуска не было, и рама оснащалась пластиковым (!) переходником под каретки BSA. И если владельцев комплитов наличие пластикового переходника между кареткой и рамой волновало чисто теоретически, то покупателям рам такой переходник вручали в довесок. Нужно ли говорить, что переходник требует точной центровки и запрессовывается при помощи специального инструмента и не подлежит перепрессовке?

Самих стандартов кареток для запрессовки целых 8 штук и в них сам черт ногу сломит. BB90/BB95, PF86/92, BB30, BB30A, PF30, BBright, BB386 EVO и T47. Последний стандарт, кстати, использует посадочное место каретки стандарта PF30, но прессуется во время установки сам, благодаря резьбе внутри каретки. Вопрос «Зачем» и Press-Fit идут бок о бок вместе.

Благо, все они в МТВ встречаются достаточно редко, поэтому не будем заострять на них своё внимание.

3. Подходящую ширину каретки определить просто. Измерьте ширину кареточного узла на вашей раме.

Каретки шириной 68/73мм – устанавливаются на большинство МТВ велосипедов. Сами каретки не отличаются абсолютно ничем. Для использования каретки шириной 73мм на раме с кареточным узлом 68мм обычно вам необходимо установить 3 проставочных кольца (если в инструкции каретки не указано другое), 2 на ведущей стороне и 1 на ведомой. 73мм каретка устанавливается с одним проставочным кольцом на ведущей стороне.

Каретки шириной 83мм – обычно устанавливаются в велосипеды для скоростного спуска и фрирайда, то есть там, где нужна большая жесткость конструкции. 83-миллиметровая каретка не совместима с 68/73мм рамами.

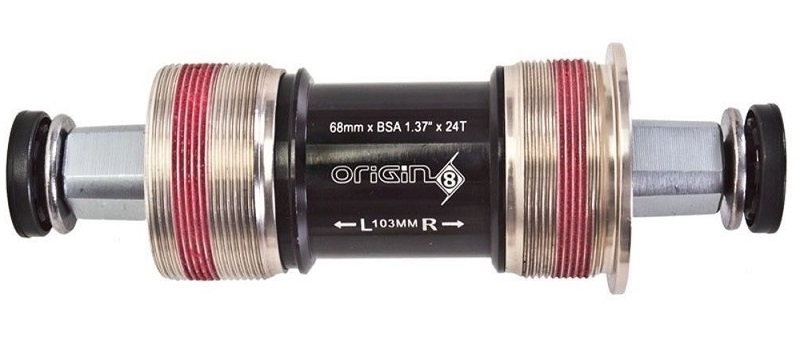

4. Самые простые каретки стандарта Cotter Pin и SQR нередко отличаются по длине вала каретки. Они бывают 110 мм, 113 мм, 118,5 мм, 122,5 мм и 128 мм. Чтобы не прогадать с размером – просто измерьте длину кареточного вала на вашем велосипеде.

5. Даже если у вас стояла каретка на насыпных подшипниках, лучше сменить её не на такую же, а на каретку с промподшипниками. Они не прихотливы и позволят вам не заморачиваться по поводу состояния кареточного узла.

Насыпные подшипники – используются в самых бюджетных каретках. По совместительству самые проблемные, так как требуют постоянной проверки и обслуживания. В противном случае быстро начинают люфтить и разваливаться. Обычно это каретки от ноунейм производителей. Делаются для стандартов Cotter Pin и SQR.

Картриджные подшипники – набор из двух и более промподшипников. Живут долго и крайне неприхотливы в использовании. Производятся всеми, кому не лень, начиная от Neco и заканчивая Shimano. Делаются для стандартов SQR, Octalink и ISIS Drive.

Выносные подшипники – промподшипник увеличенного диаметра, спрятанный внутри выносной чашки каретки. Делаются для стандартов Howitzer, Hollowtech II, и Giga X Pipe (GXP). В данный момент это самый распространённый стандарт.

Совместимость

Обратите внимание, что в 99.9% случаев, кроме стандартов Cotter Pin и SQR, даже не смотря на внешнюю схожесть шлицов различные шатуны абсолютно не совместимы между собой. Если хотите заменить один испортившийся шатун, то делайте это в рамках подходящего стандарта, а лучше замените оба.

Итоги

Ввиду засилья патентных войн и битв маркетологов на рынке появилось целая куча стандартов. Старайтесь использовать каретки на промышленных подшипниках, они гораздо живучее и легко устанавливаются. Приобретайте только каретки совместимые с вашим кареточным узлом. Надеюсь наша статья позволит вам разобраться со своей кареткой и не прогадать во время покупки новых железок!

Видео по теме:

Источник

Как узнать какая каретка нужна для велосипеда

Заправка кондиционера в автомобиле является довольно простым занятием, но требует подготовки. Далее мы ознакомим вас с принципами работы, устройством самим фреоном и как это проводится в домашних условиях.

Когда система кондиционирования воздуха теряет способность нормально охлаждаться, может возникнуть необходимость заправить систему новым хладагентом. Заправка проводиться на примере хладагента R-134a в кондиционере.

Примечание. При зарядке системы кондиционирования всегда надевайте защитные очки и перчатки.

Как почистить кондиционер в автомобиле

В этой статье мы поговорим на тему того, как почистить кондиционер в автомобиле.

Что будет если перелить масло в двигатель?

Что произойдет, если перелить масло в двигатель?

Слышали ли вы фразу: «Слишком много хорошего никогда не бывает хорошо?» Что ж, это, безусловно, верно, когда дело доходит до переливания моторного масла вашего автомобиля.

Есть причина, по которой автопроизводители рекомендуют определенное количество масла, необходимое для каждого двигателя. Заливка слишком большого количества масла в двигатель вашего автомобиля может вызвать несколько проблем, которые в конечном итоге приведут к катастрофическому отказу двигателя, если не позаботиться о них.

Пропала компрессия в цилиндре, что делать?

Довольно популярная тема: «пропала компрессия в цилиндре». Двигатель внутреннего сгорания имеет ряд поршней, соединенных с коленчатым валом. При вращении коленчатого вала эти поршни перемещаются вверх и вниз на разных тактах цикла сгорания. Это позволяет двигателю обеспечивать плавную и постоянную мощность. После такта впуска впускной и выпускной клапаны закрываются, эффективно изолируя камеру сгорания.

Полная расшифровка всех значков панели приборов на авто

Если говорить о том, что полная расшифровка всех значков панели приборов на авто определенно требует знаний. Все запомнить не слишком легко, поэтому рекомендуем сохранить страницу.

Каждый день тысячи водителей сталкиваются с новыми, незнакомыми сигнальными лампами на приборной панели. Мы можем помочь узнать что они означают, на этой странице! Здесь вы можете узнать, что случилось с вашим автомобилем, прежде чем отправиться в сервисный центр. Небольшие знания сэкономят вам много времени и денег!

Как диагностировать неисправности на грузовом автомобиле КАМАЗ?

В этой статье мы поговорим о том, как диагностировать неисправности на грузовом автомобиле КАМАЗ.

В современном мире практически на любом транспорте имеются электронные блоки управления. С их помощью можно вести тотальный контроль и выявлять неполадки на ранней стадии. Уже не надо интуитивно определять неполадки, пользуясь своей жизненной практикой и советами бывалых шоферов. С набором определенных технических средств любой водитель может проводить самостоятельное компьютерное диагностическое сканирование грузовика. Что для этого нужно:

Почему проскакивает цепь на велосипеде?

Эта проблема не может оставаться незамеченной так как испортит вам впечатление от езды на велосипеде.

Пропуск цепи может быть вызван множеством вещей, связанных с системой трансмиссии, в большинстве случаев изношенной или несовместимой цепью. Чтобы решить эту проблему, вам потребуется провести тщательный осмотр нескольких частей, чтобы узнать, что именно источник проблемы.

Как правильно выбрать велосипед по росту?

В этой статье мы поговорим о том, как правильно выбрать велосипед по росту.

Выбор размера велосипеда зависит от типа велосипеда, вашего роста, стиля езды и ваших предпочтений. Правильно подобранный велосипед будет более комфортным, более эффективным и более увлекательным. Это руководство по размерам велосипедов дает нашим клиентам общие рекомендации по выбору правильного размера. Это только руководство, и мы всегда рекомендуем посетить один из магазинов для личного тестирования.

С чего начать подбор велосипеда по росту?

Обзор механического дискового тормоза Spyre компании TRP

Главные фишки этой тормозной системы для велосипеда были реализованы в пределах, заявленных на выставке, в марте прошлого года. Главное, что хочется отметить: вес 158 г. Немного легче, чем большинство подобных моделей, представленных на рынке в данном ценовом диапазоне. Важно отметить и больший диаметр алюминиевого суппорта – он позволяет сделать процесс установки проще, а износ тормозных колодок более равномерным.

Обзор инновационной трубчатой покрышки Chicane для шоссейного велосипеда

Грубо говоря, покрышка Chicane наглым образом «склеена» из прочных стенок в центральной части и правильно спроектированной части протектора на плоскости контакта. По крайней мере такой вывод можно сделать если взглянуть на любую из фотографий данного товара.

Источник

Каретка для велосипеда – виды и типы, рекомендации

Каретка велосипеда является достаточно простым, но скрытным элементом. Жизнь прекрасна, когда железный конь находится в исправном состоянии и позволяет накручивать километр за километром. Но когда появляется непонятное похрустывание, пощелкивание и другие неприятные звуки, приходится искать причину их появления, дабы предотвратить серьезную поломку.

Велосипедная каретка вкручивается или запрессовывается в одноименный стакан рамы велосипеда. Она оснащена подшипниками, которые приводят в движение шатуны. Это весьма критический элемент велосипедной конструкции, поскольку он расположен близко к земле, из-за чего часто подвергается воздействию воды, грязи и мелкого мусора. У кареток есть своя классификация, и сегодня мы расскажем более подробно об этом маленьком, но очень важном элементе велосипедной конструкции.

Составляющие велосипедной каретки

Традиционно она состоит из следующих компонентов:

На корпусе закреплены подшипники, вал вставляется в стакан рамы. Чашки необходимы для крепления. Шатуны, в свою очередь, затянуты на валу.

Виды кареток

Классифицировать обсуждаемый элемент можно по особенностям расположения подшипников. В зависимости от этого параметра выделяют следующие типы:

У подшипников качения для каретки есть свои стандарты. Выделяют следующие разновидности:

Как узнать, какая каретка стоит на велосипеде? Здесь нужно учитывать, что производители придерживаются определенных стандартов, поэтому сложностей с выбором нужной детали возникнуть не должно.

Размеры

Производители рам и деталей для велосипеда соблюдают определенные стандарты. Порой может возникнуть ситуация, когда вроде бы подходящая деталь не состыковывается с другим элементом. Чтобы определить ширину каретки, нужно измерить этот же параметр у кареточного узла рамы. Выделяют несколько распространенных вариантов:

Размер конструкции различается также и по длине вала. Поэтому для надежности следует измерить и этот параметр. Бывают 128 мм, 122,5 мм, 118,5 мм, 113 мм и 110 мм.

Распространенные стандарты

Ввиду того, что существует несколько вариантов крепления шатунов с валом каретки, есть несколько распространенных стандартов:

Что касается комплектации, то здесь можно выделить весьма приличное количество вариантов:

Понятно, что это далеко не полный перечень распространенных вариантов. Производители постоянно работают над совершенствованием велосипедной конструкции, предлагая все больше «стандартов» для улучшения показателей. Нельзя сказать, что обычному пользователю принципиально важны миллиметры и граммы каждой детали. Но если речь идет об участии в престижных соревнованиях, то именно этот мизер может сыграть решающую роль.

Рекомендации по выбору каретки

Здесь есть только один принцип – правильно определить размер и тип конструкции. Чтобы узнать ширину каретки, нужно измерить этот же параметр кареточного узла на раме. Выбирая новую деталь, следует отдавать предпочтение запчастям известных производителей.

И еще один момент – это подшипники. Насыпные – не самый надежный вариант. Они не самые проблемные, но требуют частого внимания к себе. Картриджные подшипники в этом плане гораздо лучше демонстрируют свои рабочие качества.

Как определить, какая каретка на велосипеде

Мастера настоятельно рекомендуют не затягивать с ремонтом кареточного механизма. О проблемах красноречиво свидетельствует стук в нижней части велосипеда, появление люфта и заклинивание непосредственно самого кареточного узла.

Чтобы понять, какая каретка нужна для замены, нужно обратить внимание на следующие параметры:

Придется разобрать кареточный механизм, чтобы сделать правильные замеры. Можно сделать это самостоятельно, но лучше обратиться в веломастерскую, где не только подскажут, какая каретка нужна, но и выполнят все работы по ремонту и обслуживанию байка.

Заключение

Каретка для велосипеда – пусть и маленький, но весьма значимый элемент. Ее исправность и безупречная функциональность – залог комфортного катания и безопасности. Выбрать и заменить каретку можно самостоятельно. Однако, учитывая многообразие распространенных стандартов, лучше обратиться к опытному мастеру.

Автор статей. Серьезно увлекаюсь велосипедами и мотоциклами. Интересуюсь всем, что связано с активным образом жизни.

Источник

Как подобрать каретку для велосипеда

В велосипеде есть одна из важных его частей, отвечающая за крутку педалей, а именно – каретка. Так как она постоянно находится в работе, она иногда выходит из строя и приходится проводить замену. Если вы считаете, что достаточно лишь зайти в веломагазин и попросить какую-нибудь каретку, вы ошибаетесь. Выбор данной детали обладает множеством подвохов, и каретка для одного велосипеда может не подойти для другого. О том, как выбрать каретку правильно читайте далее.

Конструкция каретки

Данные детали по своей конструкции похожи, и каждая состоит из таких частей как:

Какие бывают каретки для велосипедов

Разнообразие кареток для велосипедов невероятно большое, они могут отличаться размерами, резьбой, способом крепления шатунов. Каретки могут быть разборные – конусные чашки, подшипники, и не разборные – механизм, который собирается на заводе и с запрессованными внутри подшипниками. Последний вариант отличается еще тем, что в системе меньше скапливается грязи, а значит срок службы дольше.

Также каретки делят на несколько видов относительно их типу конструкции, а именно:

При выборе каретки важно обращать внимание на два размера, а именно размерность тела каретки и длину оси. Ширина корпуса или тела данной детали велосипеда может составлять 68, 73 и 83 мм, в некоторых случаях – 100-120 мм. Чаще всего в велосипедах установлена каретка шириной 68мм. Зная размеры, которые подойдут вашему велосипеду, вы сможете точно определиться с кареткой при ее покупке.

Стандарт шатунов

Следующее, на что следует обратить внимание при покупке каретки – стандарт шатунов. Вариантов очень много, но мы предлагаем вам ознакомиться с самыми часто встречаемыми.

Виды резьбы

Кареточный механизм также следует выбирать относительно вида резьбы, так как она может быть разной. Но выделяют всего два самых распространенных варианта:

Если вы столкнулись с тем, что у вас тип нарезки резьбы швейцарский или французский, тогда вы можете обратиться в веломастерскую и заказать нужные и подходящие вам запчасти.

Как самостоятельно сделать выбор механизма каретки

Для определения того, какая именно каретка нужна вам и идеально подойдет для вашего велосипеда, необходимо провести несколько действий. Вам нужно провести замеры кареточного стакана, а если быть более точными, вы должны узнать, какая длина вала в вашем случае, и под какой стандарт подойдут ваши шатуны.

В первую очередь для получения данных о размерах вам нужно разобрать кареточный узел. Чтобы сделать это своими силами используйте специальный съемник, который изначально подбирается в соответствии с вашей кареткой.

Итак, чтобы разобрать кареточный узел сделайте следующее:

Но стоит отметить, что если вы не уверенны в своих силах и знаниях относительно разбора кареточного узла, и не знаете, сможете ли потом собрать все обратно правильно, лучше всего обращаться к профессионалам в веломастерские, которые точно не откажут в помощи. Возможно, что эти люди смогут помочь вам определиться с кареткой, и дадут важные советы.

Принимаясь за выбор данной детали с желанием ее приобрести, делайте это исключительно в магазинах занимающихся продажей товаров для велосипедов. Если вы решили заказывать деталь в онлайн-магазине можно предварительно прочитать отзывы других покупателей. Также рекомендуется проконсультироваться с теми, кто точно разбирается в данной сфере и может порекомендовать тот или иной вариант каретки для вашей модели велосипеда.

Наш магазин предлагает качественные детали для велосипедов, а специалисты, которые уже на протяжении не одного года предоставляют услуги и обслуживают клиентов всегда рады вам помочь. Для этого вам нужно лишь обратиться к нам рассказав о том, что вам точно необходимо, а наши работники быстро определят тип кареточного узла вашего железного коня и подберут вам тот вариант каретки, который точно подойдет.
