Как снять каретку под квадрат, octalink и ISIS с велосипеда
Начнем с того, что прежде чем снимать каретку под квадрат, Octalink, ISIS с велосипеда у нас должны быть сняты шатуны иначе к каретке не подобраться.
Обратите внимание, что прежде чем покупать новую каретку для замены старой вам нужно узнать длину вала каретки. А длину не померить, если вы не снимите шатуны и систему или не открутите каретку полностью.
Откручиваем каретку с помощью специнструмента
Сначала мы рассмотрим способ снятия каретки с помощью специальных съемников, так как это самы й простой и безопасный способ.
Для этого нам потребуется съемник для кареток:
Этот съемник подходит под гаечный ключ на 24 и имеет сквозное отверстие
Я рекомендую купить съемник, который крутится гаечным ключом и имеет сквозное отверстие. Это отверстие нужно, чтобы прижать съемник к каретке. Если этого не сделать, то при откручивании каретки съемник может сорваться и загнуть шлицы на чашке после чего открутить уже будет ОЧЕНЬ проблематично.
Я прижимаю съемник к каретке с помощью болта M8, такие же болты используются для крепления шатунов к валу каретки, только нам потребуется болт немного длиннее. А также проставочную трубку, которую я взял от старой втулки, чтобы не так долго закручивать болт в каретку (можно просто подобрать болт чуть короче, чтобы обойтись без проставок). Вот как это выглядит:
Болт и проставка для прижимания съемника к каретке
1. Устанавливаем съемник на каретку
Многие часто путаются в какую сторону откручивать каретку, если у вас не какой-нибудь редкий итальянский шоссейный велосипед, то каретка откручивается в сторону кручения педалей, т.е. левая чашка откручивается — против часовой стрелки, а правая чашка — по часовой стрелке. Правда легко запомнить?
Откручивать следует начинать с левой чашки, так как левая чашка поджимает каретку и поэтому правую чашку будет выкрутить заметно труднее.
2. Левая чашка. Далее я переместился в мастерскую, чтобы закрепить раму на стойке. Левую чашку крутим против часовой стрелки (в тут сторону, в которую крутим педали).
Откручиваем левую чашку каретки. Под мой съемник подходит ключ на 24.
2. Правая чашка. Правую чашку откручиваю по часовой стрелке. Тут скорее всего нужно будет приложить больше усилия чем для левой. У меня в мастерской есть труба с помощью, которой я увеличиваю рычаг. Обычно с трубой откручиваются все — даже самые закисшие каретки.
Правую чашку откручиваю по часовой стрелке и вынимаю сам картридж
Подготовка к установке новой каретки
Все мы сделали, что хотели и сняли каретку. Теперь нам нужно почистить резьбу в кареточном стакане от грязи и песка, смазать маслом и закрутить новую каретку. Смазку использовать необходимо, чтобы каретка не прикипела к раме (особенно актуально для алюминиевых рам) и можно было без проблем снять ее с велосипеда.
Установка каретки в раму
После того как резьбы смазаны можно устанавливать новую каретку. Главное убедиться, что чашки вы вкручиваете с нужной стороны. Для этого можно посмотреть на саму каретку, на ней обычно написано, где левая и правая сторона.
На каретке видно, что она под стакан рамы 68 мм и имеет правую и левую сторону
Также следует аккуратно вкручивать чашки в раму, так как если вдруг чашка встанет криво и вы ее вкрутите, то сорвете резьбу особенно опасно для алюминиевых рам. Поэтому если вы чувствуете, что туго закручивается, не крутите дальше, а вернитесь назад и попробуйте снова, скорее всего вы не попали в резьбу.
Видео как откручивать каретку под квадрат:
Как снять каретку без съемника?
Хотелось бы мне написать ответ на этот вопрос, что «никак», но на самом деле есть несколько варварских способов, которые не гарантируют результата и могут повредить ваш велосипед. Если вы готовы рискнуть и не хотите покупать специальный ключ, то приступим:
1. Большой разводной ключ. Берем разводной ключ и сильно обхватываем чашку каретки. Крутим в сторону кручения педалей и надеемся, что ключ удержит чашку и вы ее открутите.
2. Зубило (отвертка) и молоток. Упираемся зубилом в шлицы каретки и бьем как следует пока чашка не сдвинется с места.
После проделанной работы вы вряд ли уже сможете воспользоваться съемником и каретку останется только высверливать из рамы или оставить ее там навсегда. Поэтому купите себе съемник или обратитесь в веломастерскую.
Обслуживание каретки велосипеда
Каретка – это подшипниковый узел велосипеда, обеспечивающий соединение системы шатунов с рамой. Благодаря имеющимся внутри каретки подшипникам осуществляется свободное вращение системы. Через каретку крутящий момент от педалей передается к велосипедному колесу.
Каретка находится в кареточном стакане рамы, куда ее либо ввинчивают, либо запрессовывают. Из-за того, что кареточный стакан размещен в самой нижней части велосипеда (между нижней трубой и на пересечении нижних велосипедных перьев), сама каретка сильно подвержена загрязнению. Такое негативное внешнее влияние со временем сказывается на ее работе: возникают «похрустывания», щелканье, люфт, заклинивания. Чтобы предотвратить эти негативные последствия и исключить возможность выхода каретки из строя необходимо регулярно проводить ее техническое обслуживание.
Велосипедные каретки бывают:
Закрытая каретка
Открытая каретка
Последние в свою очередь вкручиваются непосредственно в кареточный стакан рамы велосипеда. Такой вид каретки подлежит обслуживанию, ее легко можно снять, смазать, перебрать и собрать. При необходимости может быть также заменена на новую.
Обслуживание велосипедной каретки подразумевает под собой разборку, смазку ее деталей, установку и регулировку.
Снимаем каретку с велосипеда
Далее рассмотрим процесс снятия кареток на примере каретки открытого типа Shimano.
Снимая каретку, нужно быть внимательным, поскольку она может быть с насыпными подшипниками, которые при снятии могут разлететься в разные стороны.
Для снятия шатунов с оси каретки необходим такой инструмент, как выжимка шатуна. Этот инструмент выполняет две функции: его правая сторона предназначена непосредственно для выжимки шатуна из оси каретки, а посредством левой стороны снимается фиксирующий болт шатунов.
Для начала нужно при помощи педального ключа отвинтить затягивающие болты шатунов, находящиеся на конце вала каретки. Пластиковые заглушки (если они имеются) можно легко снять с болтов с помощью обычной плоской отвертки.
После того, как сняты фиксирующие болты, приступаем к шатунам. Берем выжимку шатунов и вкручиваем съемник резьбовой частью в шатун до упора. Очень важно не переусердствовать с напором, чтобы не сорвать резьбу. Сняв успешно шатуны с оси каретки, не забываем протирать посадочные места.
Затем при помощи специального съемника снимаем саму каретку. В нашем случае мы используем съемник каретки Shimano. Для каждой отдельной модели каретки предусмотрен подходящий съемник. Так, для кареток Hollowtech II, Howitzer, GXP применяется съемник для интегрированных чашек кареток, а для кареток Shimano, SRAM и Truvativ можно использовать так называемый съемник для кареток стандарта ISIS. Стоит отметить, что в комплектацию съемников зачастую входят рукоятки, что освобождает от необходимости дополнительно применять разводной ключ.
Важно знать, что снятие каретки производится только с той стороны, где нет звезд на шатуне, то есть, с левой.
Итак, вставляем съемник в шлицы каретки с левой стороны и крутим его при помощи рукоятки или же разводного ключа против часовой стрелки. В процессе нужно следить, чтобы не было никаких перекосов съемника. Иначе он или сама чаша могут быть повреждены.
После того, как чаша каретки открутится, нужно произвести те же действия и с правой стороны. Только в этом случае крутить рукоятку нужно по часовой стрелке! В результате таких нехитрых действий каретка будет снята и готова к обслуживанию или замене.
Хотите увидеть, как снимать шатуны и каретку? Смотрите видео-обзор:
Обслуживание велосипедных кареток
После снятия каретки следует проверить состояние кареточного стакана на предмет загрязнения.
Обслуживание каретки открытого типа:
Смазка каретки на шариковых подшипниках
Стоит отметить, что каретки данного типа недолговечны, поэтому обслуживание и регулировка подшипников должна проводиться довольно часто.
Обслуживание неразборной каретки
При возникновении проблем с каретной данного типа производится ее замена. Выбирая новую каретку, важно знать длину и ширину вала, а также тип соединения с шатунами.
Собираем и устанавливаем велосипедную каретку
Важный момент при сборке каретки – это правильно поставленные чашки. Стоит помнить, что левая чашка имеет правую резьбу, а правая – левую.
Собирать каретку стоит начинать с правой стороны: кареточная ось устанавливается в правую чашку и закручивается съемником каретки до упора. Затем все то же проделывается с левой чашкой. После этого рекомендуется проверить каретку: нужно покрутить ее ось в разные стороны и убедиться в отсутствии люфта (каретка должна легко и бесшумно проворачиваться).
В завершении процесса на свои места устанавливаются и фиксируются винтами шатуны.
Видео-обзор ремонта каретки:
Ремонт велосипеда: Как снять шатуны и обслужить каретку
Существует огромное множество типов кареток. Принцип одинаков везде – ось, которая находится на шатунах или на каретке, вращается при помощи вашей мышечной силы внутри подшипников. Сейчас распространены каретки «закрытого» типа, где используются промышленные подшипники. В нашей сегодняшней статье мы рассмотрим вариант с выносными чашками для подшипников. Но самое главное, что принцип снятия и установки каретки одинаковый как для «картриджных» кареток с промподшипниками или обычными «насыпными» подшипниками, так и для кареток с выносными чашками.
Каретки бывают нескольких типов. Картриджная каретка и ключ для неё выглядят так:
Обособленно стоят рамы с каретками типа Press Fit. Само название такого типа кареток намекает нам, что каретка не закручивается в раму, а запрессовывается, то есть резьбы для каретки в такой раме нет. Если в карбоновой раме, ради веса и сложности в производстве можно забить на вклейку металлической вставки с резьбой под каретку, то чем руководствуются производители, делающие алюминиевые рамы с таким стандартом не особо понятно. Тараканы, магнитные бури, маркетинг, слабоумие и отвага – выберите подходящую причину сами.
На заре этого стандарта даже встречались рамы с пластиковыми переходниками под обычные каретки. Рамы пустили в серию, а каретки для них – нет, приходилось как-то выкручиваться. Много проблем поимели тогда обычные пользователи и специализированные механики с этим стандартом, но сейчас ключ для запрессовки переходника или каретки можно достать практически в любой веломастерской.
Сама каретка типа Press Fit представляет из себя пластиковые проставки, в которые вставлены промподшипники.

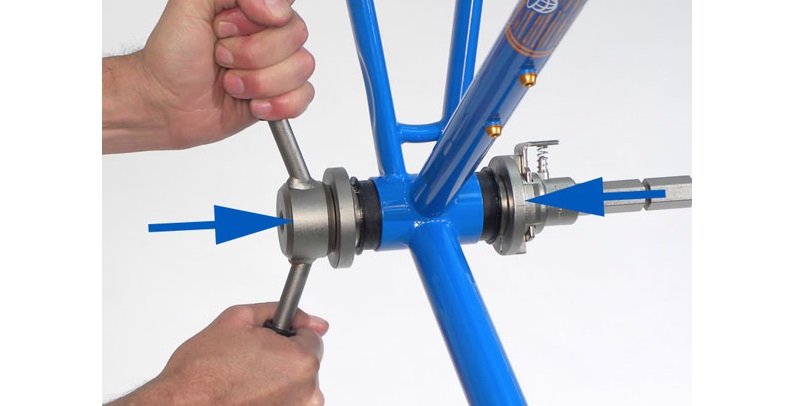

А запресовывают её с помощью специального инструмента:

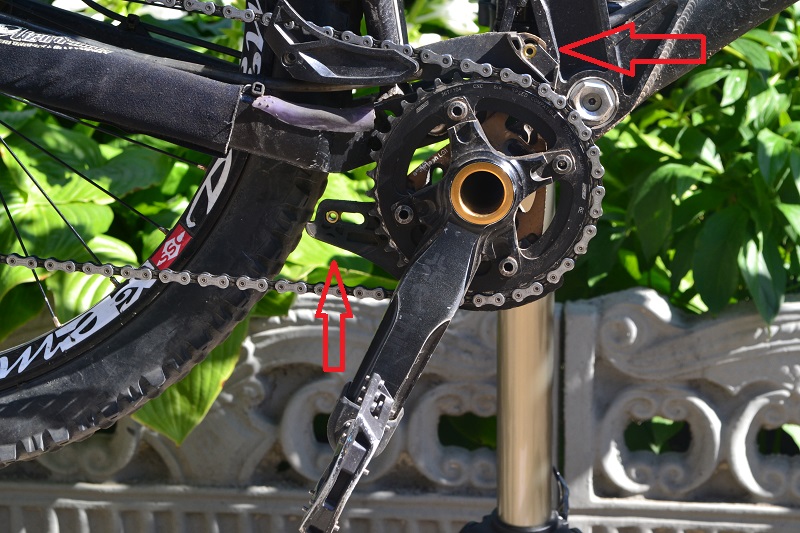

Шаг 1: Чтобы снять каретку вам потребуется освободить цепь от успокоителя цепи или переднего переключателя (если они у вас есть). У меня был вариант с успокоителем, поэтому с помощью шестигранника на 4мм я открутил болты, фиксирующие верхнюю рамку и нижний ролик, после чего снял их. Это дало мне полный доступ к цепи.
Если у вас есть передний переключатель, то стоит перекинуть цепь на самую маленькую звезду спереди, это облегчит вам снятие шатунов;
Шаг 2: Переверните велосипед, так вам проще будет взаимодействовать с его компонентами во время ремонта. Под седло и руль можно подложить какую-то ткань или картон, чтобы ваше железо не поцарапалось;

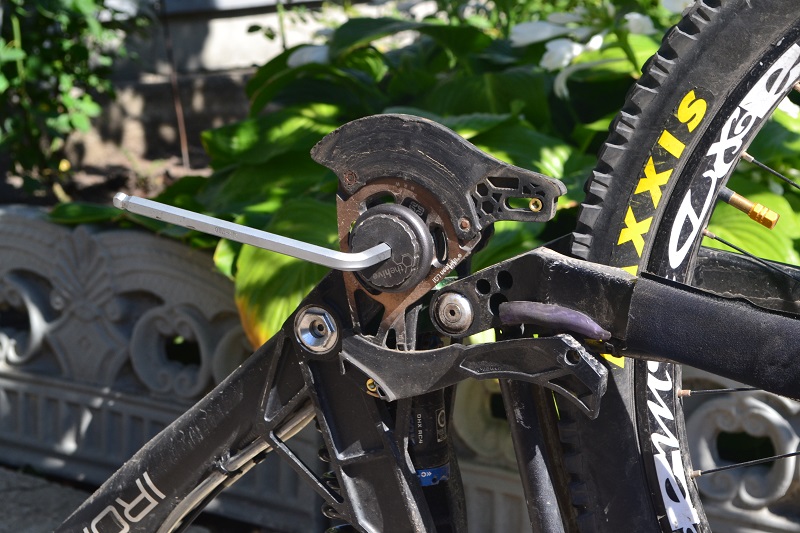

Шаг 3: Открутите шатун. Возможны вариации, когда ось шатунов находится на шатуне и откручивать изначально необходимо правый либо левый шатун. Так же возможно, что на вашем велосипеде ось находится на каретке, а не на шатунах. Такая каретка называется «интегрированная»;
Шаг 4: Переключите передачу на самую маленькую звезду сзади, и надавив на лапку переключателя освободите звезду от цепи;
Шаг 5: Избавившись от шатунов давайте перейдем к пункту с демонтажем каретки. Для этого вам скорее всего понадобится специальный ключ. Если у вас «картриджная» каретка, то вам понадобится специальной ключ. В моём случае это была каретка е13, у неё свой ключ. Сама каретка с ключом выглядят так:
Шаг 6: Обратите внимание на то, что с ведущей стороны (где находятся звёзды) чашки каретки с обратной резьбой, поэтому откручивать её нужно по часовой стрелке. На каретке есть надписи L и R на соответствующих чашках. Как вы уже догадались – это Left-лево и Right-право обозначающие правую и левую чашку. Чтобы разобраться с какой стороны велосипеда ставить соответствующую чашку – представьте себе, что вы сидите на седле велосипеда. По правой руке у вас будет правая чашка, а по левой – левая;
Шаг 7: Убедитесь в исправности подшипников, удалите все излишки старой смазки и грязи смажьте их при необходимости. Используя консистентную смазку смажьте посадочные места на чашках каретки.
Шаг 8: Консистентной смазкой смажьте посадочные места для подшипников на оси, если ваши шатуны снимаются с осью;
Шаг 9: Не забудьте про шлицы на оси, которые служат для зацепления шатунов с осью. Их тоже нужно почистить и смазать;
Шаг 10: Приступайте к сборке в обратном направлении. Все моменты затяжки обычно написаны прямо на деталях или в мануале к шатунам. Если у вас нет динамометрического ключа, то просто не стоит слишком усердствовать. Чашки должны быть хорошо закручены, но без излишнего усилия. Шатуны не должны люфтить или ходить со стороны в сторону, но и так же не стоит перетягивать их, так как вы можете пережать подшипники и шатуны будут плохо вращаться.
Итог
Замена или сервис каретки – дело не слишком хлопотное, но требующее определенных навыков и соответствующего инструмента. Если вы неуверенные в своих силах, возможно стоит обратиться в ближайшую вело-мастерскую. Но, если вы серьезно настроены, то стоит внимательно изучить каретку и правильно подобрать инструменты, которые вам понадобятся. Удачного ремонта!
Как обслуживать каретку велосипеда
Установка каретки велосипеда
При сборке каретки главное – правильно поставить чашки. Напомню, что они имеют разную резьбу, а именно — правая чашка имеет левую резьбу, а левая – правую. Перед установкой каретки, смазываем кареточный стакан, подшипники и резьбу чашек густой смазкой. Сбор каретки нужно начинать производить с правой стороны. Для начала, ось каретки вставляем в правую чашку и закручиваем съемником каретки, а затем левую до упора. После того, как чашки каретки были закручены, необходимо проверить каретку на предмет отсутствия люфта (каретка должна крутиться легко и бесшумно). Для этого крутим ось каретки в разные стороны. Будьте внимательны и следите, чтоб чашка пошла ровно по резьбе, так как ее очень легко повредить. Ставим на место шатуны и фиксирующие винты.
Как собрать каретку на велосипеде
После техобслуживания каретки ее нужно снова собрать и вернуть на свое место. Этот процесс легче, чем снятие, ведь механизм стал более или менее знакомым.
Чтобы вернуть все детали на свое место, наносим смазку ровным и тонким слоем на подшипники, вал каретки и другие детали. Каждая деталь должна вставляться противоположным боком, например, подшипник вставляется звездами внутрь, а длинный конец вала каретки должен находиться в стороне трансмиссии, с обратной стороны подшипник монтируется звездами наружу.
Чашечки нужно сначала изнутри обдать смазкой, а потом уже одеть. Закручивая чашечки, следите чтобы осевой люфт полностью устранился, а вращение вала немного стеснилось. После монтирования крепящих колец чашечка немного сойдет с места, и ось свободно закрутится. После проведения вышеизложенной операции проверьте, как крутятся педали. Если туговато ‒ чуть-чуть ослабьте гайку.
Особенности ремонта
Если на вашем велосипеде установлена каретка закрытого типа, которая ещё называется картриджной, то про ремонт даже нечего и думать. Такие механизмы одноразовые, и спасти ситуацию может только замена на новую каретку. По-другому обстоит ситуация с механизмами открытого типа, которые называются разборными. Их можно разобрать, устранить проблему и установить на место. В основе конструкции разборного механизма лежит вал, или ось. Его вращение обеспечивается за счёт подшипников, которые, в свою очередь, стоят внутри кареточных чашек, да ещё и закручиваются в кареточный стакан. Хоть такая конструкция может показаться сложной, но на самом деле такие каретки легко можно открутить и провести полную ревизию.
Когда мы говорим про ремонт каретки, то подразумеваем следующие возможные действия:
Вводное слово
Каретка на велосипеде является подшипниковым узлом, на который возложена обязанность соединять шатуны и раму. Кроме этого, каретки обеспечивают крутящий момент на шатунах
Сами теперь понимаете, насколько важной является эта деталь в велосипеде и какую важную роль она выполняет
Для каретки в конструкции велосипеда предусмотрен специальный кареточный стакан. Его можно найти между нижней трубой в зоне пересечения велосипедных перьев, которые располагаются снизу. Именно особенность расположения этого элемента влияет на его недолговечность. Виной становится пыль, грязь и вода, которые попадают на каретку, засоряют её, вызывают образование люфта и посторонних звуков при езде. Если своевременно не разобрать, снять, отремонтировать или заменить этот элемент, то можно в процессе езды ощутить снижение плавности работы велосипеда, уменьшение точности и даже столкнуться с заклиниванием. Ни один велосипедист не захочет ездить с таким дискомфортом, поэтому давайте устранять причину.
Снимаем каретку: подробная инструкция
В конструкции каретки могут присутствовать насыпные подшипники, которые могут рассыпаться по всему помещению. Вам, конечно, может повезти и производитель вашего велосипеда при сборке использовал неразборный картридж, но подстраховаться не помешает в любом случае.
Важный инструмент, который обязательно должен быть под рукой, — это выжимка шатуна. Конструкция этого инструмента состоит из двух частей: правая используется для работы с шатуном, а левая необходима для того, чтобы снять фиксирующий болт шатунов.
Начинаем с отвинчивания затягивающих болтов. Найти их можно на конце кареточного вала. Для этого этапа потребуется педальный ключ. Некоторые производители закрывают винты при помощи пластиковых заглушек, которые можно легко поддеть любым подручным инструментом.
Для следующего этапа понадобится выжимка шатунов, при помощи которой потребуется до упора закрутить съёмник со стороны резьбовой части в шатун
В этом процессе важно выполнять поступательные движения без прикладывания излишнего усилия, чтобы не было сорванной резьбы.
С кареточной оси снимаем шатун, после чего тщательно насухо протираем все посадочные места, освобождая их от остатков старой смазки и собравшегося мусора.
Теперь можно снять и саму конструкцию каретки. В этом деле очень помогает съёмник, который предназначен именно для вашей модели механизма.
Снятие каретки осуществляется обязательно с левой стороны, которую можно определить по отсутствующим звёздам на шатуне.
Взяв в руки съёмник, его необходимо вставить в шлицы кареточного механизма с левой стороны, а разводной ключ при этом вращается против движения часовой стрелки
В этом процессе нужно следить за тем, чтобы съёмник не перекашивался во время работы с чашками на каретке. В результате неаккуратной работы можно повредить и сам съёмник, и чашку.
Теперь можно переходить на другую сторону. Действия аналогичны описанным выше, за исключением направления откручивающих движений — по направлению часовой стрелки.
Работа по снятию каретки считается завершённой. Если планируется совершение замены, то просто на место старого механизма устанавливается новый. В случае проведения технического обслуживания и профилактических действий необходимо провести замену подшипников.
Раз уж вы решились разобрать этот сложный и деликатный механизм, то заодно и на кареточный стакан обратите внимание. На его поверхности может присутствовать посторонний мусор, который потребуется удалить
Что предлагает Langtu
Помимо вышеперечисленных процедур, наш сервисный центр занимается:
И всё остальное, что каким-либо образом связано с ремонтом рабочих узлов велосипеда. Если вы давно катаетесь на двухколёсном транспорте, который ни разу не обследовался, – самое время заказать полное обслуживание! Таким образом, вы не только увеличите его срок службы, но и минимизируете возможность возникновения поломок и аварийных ситуаций.
Что необходимо сделать
Привезите велосипед на ТО, где с помощью всех необходимых инструментов будет проведена проверка на наличие изношенных деталей, смазка привода велосипеда и настройка его составных частей для дальнейшей безопасной эксплуатации.
Откручиваем каретку с помощью специнструмента
Сначала мы рассмотрим способ снятия каретки с помощью специальных съемников, так как это самы й простой и безопасный способ.
Для этого нам потребуется съемник для кареток:
Я рекомендую купить съемник, который крутится гаечным ключом и имеет сквозное отверстие. Это отверстие нужно, чтобы прижать съемник к каретке. Если этого не сделать, то при откручивании каретки съемник может сорваться и загнуть шлицы на чашке после чего открутить уже будет ОЧЕНЬ проблематично.
Я прижимаю съемник к каретке с помощью болта M8, такие же болты используются для крепления шатунов к валу каретки, только нам потребуется болт немного длиннее. А также проставочную трубку, которую я взял от старой втулки, чтобы не так долго закручивать болт в каретку (можно просто подобрать болт чуть короче, чтобы обойтись без проставок). Вот как это выглядит:
1. Устанавливаем съемник на каретку
Многие часто путаются в какую сторону откручивать каретку, если у вас не какой-нибудь редкий итальянский шоссейный велосипед, то каретка откручивается в сторону кручения педалей, т.е. левая чашка откручивается — против часовой стрелки, а правая чашка — по часовой стрелке. Правда легко запомнить?
2. Левая чашка. Далее я переместился в мастерскую, чтобы закрепить раму на стойке. Левую чашку крутим против часовой стрелки (в тут сторону, в которую крутим педали).
2. Правая чашка. Правую чашку откручиваю по часовой стрелке. Тут скорее всего нужно будет приложить больше усилия чем для левой. У меня в мастерской есть труба с помощью, которой я увеличиваю рычаг. Обычно с трубой откручиваются все — даже самые закисшие каретки.
Подготовка к установке новой каретки
Все мы сделали, что хотели и сняли каретку. Теперь нам нужно почистить резьбу в кареточном стакане от грязи и песка, смазать маслом и закрутить новую каретку. Смазку использовать необходимо, чтобы каретка не прикипела к раме (особенно актуально для алюминиевых рам) и можно было без проблем снять ее с велосипеда.
Установка каретки в раму
После того как резьбы смазаны можно устанавливать новую каретку. Главное убедиться, что чашки вы вкручиваете с нужной стороны. Для этого можно посмотреть на саму каретку, на ней обычно написано, где левая и правая сторона.
Также следует аккуратно вкручивать чашки в раму, так как если вдруг чашка встанет криво и вы ее вкрутите, то сорвете резьбу особенно опасно для алюминиевых рам. Поэтому если вы чувствуете, что туго закручивается, не крутите дальше, а вернитесь назад и попробуйте снова, скорее всего вы не попали в резьбу.
Как снять каретку с велосипеда
Всякий механизм спустя некоторое время подвергается износу либо становится совсем непригодным. Каретка велосипеда тоже иногда требует ремонта либо замены. Следует для начала снять механизм, проверить его пригодность и лишь потом решать ‒ отремонтировать деталь или приобрести новую.
Чтобы выполнить демонтаж механизма, сначала нужно снять шатуны с помощью специального инструмента для их выжимки. Приспособить съемник с левой стороны каретки. Далее, избегая искажения, чтобы не повредить запчасть и инструмент, аккуратнейшим образом нужно открутить чашки. Последующими действиями уже являются непосредственно чистка, смазка, регулировка каретки, ради которых и снималась деталь. Подробный алгоритм описан ниже.
Чистота ‒ вот главный критерий при проверке состояния кареточного узла. Также важен износ подшипников ‒ ведь если срок эксплуатации механизма более 3 лет, подшипники могут просто быть разбитыми, вследствие чего потребуется их замена.
Проверьте все составляющие ‒ нет ли на них видимых дефектов. Особенно это касается подшипников, самой каретки, фиксаторов и чашечек. Если есть визуальные повреждения, то придется заменить деталь на новую.
Другие же составляющие можно очистить растворителем.
