К какой группе относятся вытяжные пути на станции
Для пропуска необходимого числа поездов по участку и обеспечения безопасности их движения железнодорожные линии делятся на перегоны или блок-участки раздельными пунктами.
Движение поездов происходит с разграничением их раздельными пунктами. Различают раздельные пункты с путевым развитием и без него.
К раздельным пунктам с путевым развитием относятся разъезды, обгонные пункты и станции.
Раздельные пункты без путевого развития — это путевые посты при использовании полуавтоматической блокировки, проходные светофоры при наличии автоблокировки, а в случае их отсутствия при применении автоматической локомотивной сигнализации — обозначенные границы блок-участков.
Разъезды представляют собой раздельные пункты на однопутных линиях, имеющие путевое развитие, предназначенное для скрещения и обгона поездов.
Обгонные пункты — это раздельные пункты на двухпутных линиях, имеющие путевое развитие, допускающее обгон поездов и в необходимых случаях — перевод поезда с одного главного пути на другой.
Станциями называются раздельные пункты, имеющие путевое развитие, позволяющее выполнять операции по приему, отправлению, скрещению и обгону поездов, по приему и выдаче грузов, багажа и грузобагажа и обслуживанию пассажиров, а при развитых путевых устройствах — маневровую работу по расформированию и формированию поездов и технические операции с ними.
По характеру работы станции подразделяют на промежуточные, участковые, сортировочные, пассажирские и грузовые. Станции, к которым примыкают не менее трех магистральных направлений, называются узловыми. В зависимости от объема и сложности работы станции разбивают на классы. Станции, выполняющие большой объем работы и имеющие высокий уровень технического оснащения, относятся к внеклассным, затем следуют станции I—V классов.
Станции являются основными производственно-хозяйственными единицами (предприятиями) транспорта, через которые осуществляется непосредственная связь железных дорог с клиентурой.
Станционные пути и их назначение
Железнодорожные пути на раздельных пунктах подразделяются на станционные и пути специального назначения.
К станционным относятся пути в границах станций: главные, приемоотправочные, сортировочные, вытяжные, погрузочно-выгрузочные, деповские (локомотивного и вагонного хозяйств), соединительные и пр. К путям специального назначения относятся предохранительные и улавливающие тупики, а также подъездные пути предприятий.
Предохранительные тупики — это тупиковые пути, предназначенные для предупреждения выхода подвижного состава на маршруты следования поездов.
Улавливающие тупики представляют собой тупиковые пути, предназначенные для остановки потерявшего управление поезда или части поезда при движении по затяжному спуску, расположенному на примыкающем к станции перегоне.
Пути, предназначенные для выполнения одних и тех же операций, объединяют в отдельные группы, называемые парками. В зависимости от назначения различают парки приема и отправления поездов, сортировочные и др.

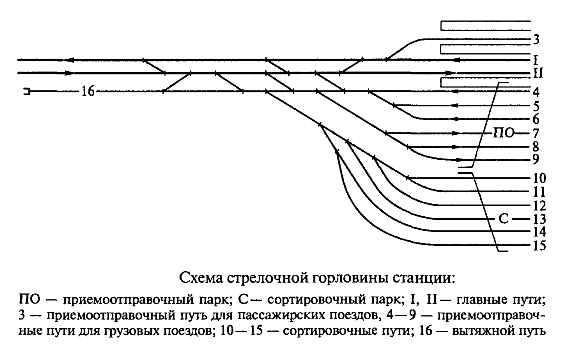

Зону, в которой уложены стрелочные переводы, соединяющие друг с другом пути и парки, называют стрелочной горловиной станции. Конструкция горловины должна обеспечивать необходимую пропускную способность и безопасность движения. Для этого при проектировании предусматривают возможность одновременного передвижения в горловине поездов и маневрового состава. На рисунке приведена схема стрелочной горловины станции, позволяющая одновременно выполнять три вида передвижений: пропуск поездов по I и II главным путям и маневры на вытяжном пути 16.
Число и длину путей на станциях устанавливают исходя из технико-экономических расчетов. При этом различают полную и полезную длину путей. Полной длиной сквозного пути называется расстояние между стыками рамных рельсов стрелочных переводов, ограничивающих путь, тогда как для тупикового пути эта величина представляет собой расстояние от стыка рамного рельса стрелочного перевода, ограничивающего путь, до упора.
Полезной считается часть полной длины, в пределах которой может находиться подвижной состав, не нарушая безопасности движения по соседним путям. При отсутствии выходных сигналов полезная длина сквозного пути ограничивается предельными столбиками, относящимися к этому пути, а полезная длина тупикового пути — с одной стороны путевым упором, а с другой — предельным столбиком или стыком рамного рельса стрелочного перевода.
При наличии выходных сигналов и электрических рельсовых цепей полезная длина сквозного пути определяется расстоянием от выходного сигнала до изолирующего стыка, установленного на расстоянии 3,5 м от предельного столбика в противоположном конце междупутья, а тупикового пути — от выходного сигнала до путевого упора.
Предельные столбики устанавливают посередине междупутья в том месте, где расстояние между осями сходящихся путей составляет 4100 мм.
Полезную длину приемоотправочных путей для грузового движения устанавливают с учетом унификации полезной длины путей на связанных направлениях. Ее значение принимается равным 850 или 1050 м, а для части станционных путей при наличии технико-экономического обоснования — 1700 или 2100 м.
Полезная длина путей, специализируемых на пропуске, приеме и отстое пассажирских поездов, устанавливается в соответствии с наибольшей длиной поездов, намечаемых для данной железнодорожной линии на десятый год эксплуатации.
Полезная длина сортировочных путей должна отвечать длине формируемых поездов, увеличенной не менее чем на 10 %. Полезную длину вытяжных путей на сортировочных и участковых станциях устанавливают, исходя из возможности размещения на них грузового поезда полной длины, тогда как на промежуточных, а также в трудных условиях на сортировочных и участковых станциях она должна быть не менее половины длины поезда. Полезная длина предохранительных тупиков составляет не менее 50 м, а у улавливающих тупиков она определяется расчетным путем.
Каждому пути и стрелочному переводу станций присваивают номер. Главные пути нумеруют римскими цифрами, а остальные станционные пути — последующими арабскими. Стрелочные переводы со стороны прибытия четных поездов нумеруют четными цифрами (2, 4 и т.д.), а со стороны прибытия нечетных поездов — нечетными (1, 3, 5 и т.д.). Границей между четной и нечетной сторонами станций или парка путей при нумерации стрелочных переводов является ось пассажирского здания или ось парка, перпендикулярная направлению путей.
Продольный профиль и план путей на станциях
Участок продольного профиля, на котором размещается станция, разъезд или обгонный пункт, называется станционной площадкой. В соответствии с ПТЭ станции, разъезды и обгонные пункты, как правило, должны располагаться на горизонтальной площадке; в отдельных случаях допускается размещение их на уклонах с крутизной не более 0,0015; а в тяжелых условиях — не более 0,0025.
В особо тяжелых условиях на разъездах и обгонных пунктах всех типов, а также на промежуточных станциях продольного и полупродольного типов, на которых не предусматривается маневров и отцепки локомотива или вагонов от состава и разъединения соединенных поездов, в пределах станционной площадки допускаются уклоны крутизной свыше 0,0025, но не более 0,010.
Для предотвращения самопроизвольного ухода вагонов или составов (без локомотива) за пределы полезной длины путей на станциях, разъездах и обгонных пунктах продольный профиль вновь построенных и реконструированных приемоотправочных путей, на которых предусматривается отцепка локомотивов от вагонов и производство маневровых операций, должен проектироваться вогнутого (ямообразного) очертания с одинаковыми отметками высот по концам полезной длины путей.
При необходимости для предупреждения самопроизвольного выхода вагонов на другие пути и маршруты приема и отправления поездов должно предусматриваться устройство предохранительных тупиков, охранных стрелок, башмаков, остряков и стрелок, а также применение станционных устройств для закрепления вагонов.
Во всех случаях при расположении станций, разъездов и обгонных пунктов на уклонах должны быть обеспечены условия трогания с места поездов установленной весовой нормы и условия удержания поездов вспомогательными тормозами локомотивов.
В плане станции разъезды и обгонные пункты, а также отдельные парки и вытяжные пути должны располагаться на прямых участках. В тяжелых условиях допускается размещение их на кривых радиусом не менее 1500 м. В особо тяжелых условиях допускается уменьшение радиуса кривой до 600 м, а в горных условиях — до 500 м.
Минимальный радиус кривых соединительных и ходовых локомотивных путей 200 м, а в тяжелых условиях — 180 м.
Маневровая работа на станциях
Маневровой называется работа, связанная с передвижением вагонов с локомотивами, а также одиночных локомотивов по путям станции для расформирования и формирования составов, обработки поездов и вагонов, подачи вагонов к местам погрузки и выгрузки, подачи поездных локомотивов под составы и уборки их из-под составов в депо. Важнейшее требование к производству маневровой работы — безусловное обеспечение безопасности передвижения и сохранности грузов и подвижного состава.
Маневровые передвижения подвижного состава с одного пути на другой с переменой направления движения называются маневровыми рейсами. Каждый из них состоит из двух полурейсов, т. е. из двух передвижений в одном и другом направлениях.
Маневровая работа с вагонами может проводиться на вытяжных путях толчками и осаживанием и на сортировочных горках путем роспуска составов с использованием силы тяжести скатываемых вагонов.
Основные требования к порядку выполнения маневровой работы установлены ПТЭ. В них указано, что маневры на станционных путях должны проводиться по указанию одного работника — дежурного по станции, маневрового диспетчера либо дежурного по сортировочной горке или парку, а на участках, оборудованных диспетчерской централизацией, — поездного диспетчера. Движением локомотива, производящего маневры, должен руководить только один работник — руководитель маневров (составитель поездов), ответственный за правильное их выполнение.
В целях обеспечения безопасности движения и сохранности вагонов ПТЭ установлены ограничения скорости маневровых передвижений. Маневры проводят со скоростью не более:
Подвижной состав на станционных путях должен устанавливаться в пределах их полезной длины. Стоящие на станции вагоны необходимо сцепить и надежно закрепить (во избежание ухода) ручными тормозами или тормозными башмаками.
Технологический процесс работы станции и техническо-распорядительный акт
Технологический процесс работы станции устанавливает последовательность и продолжительность операций по пропуску транзитных поездов, обработке составов и вагонов, расформированию, маневровой и местной работе в минимальные сроки на основе научной организации и применения передовых методов труда при полном использовании технических средств станции. При разработке технологического процесса стремятся обеспечить поточность и параллельность выполнения различных операций, уменьшение затрат времени на каждую из них и слаженность в работе персонала.
Технологические процессы работы станций применяют как типовые, разработанные МПС России, так и составленные специально для станций с большим объемом работы — сортировочных, грузовых, пассажирских и участковых — применительно к местным условиям работы.
Основным требованием к организации работы станции является безусловное обеспечение безопасности движения и строгое соблюдение правил охраны труда работников станции. Этой цели служит техническо-распорядительный акт (ТРА), который устанавливает порядок использования технических средств станции и предусматривает безопасное и беспрепятственное выполнение операций по приему, отправлению и проследованию поездов по станции и производству маневровой работы.
Он содержит общие сведения о станции и прилегающих к ней перегонах, данные о примыкании подъездных путей, назначении станционных путей, стрелок и сигналов, об условиях приема и отправления поездов, организации маневровой работы и особенностях ее выполнения на станции. В отдельном разделе ТРА приведены требования по технике безопасности на территории станции, относящиеся к работникам, связанным с движением поездов.
Железнодорожные пути на станциях подразделяются на две группы
Главная > Документ
| Информация о документе | |
| Дата добавления: | |
| Размер: | |
| Доступные форматы для скачивания: |
Железнодорожные пути на станциях подразделяются на две группы: станционные и специального назначения.
К станционным путям относятся пути в границах станции – главные, приемоотправочные, сортировочные, вытяжные, ходовые, погрузо – выгрузочные, выставочные, деповские (локомотивного и вагонного хозяйства), соединительные и прочие пути.
На крупных станциях пути, предназначенные для выполнения однородных операций, объединяются в группы, называемые парками. Различают парки приема, отправления, сортировки, отстоя подвижного состава, экипировки вагонов и локомотивов и др.
К путям специального назначения относятся подъездные пути предприятий, карьеров и т.п., предохранительные и улавливающие тупики.
Главные пути на станциях нумеруются римскими цифрами (I, II, III, IV): в нечетном направлении – нечетными, в четном направлении – четными.
Пути сортировочных парков горочных сортировочных станций нумеруются двумя арабскими цифрами, первая из которых – номер пучка, а вторая – номер пути в пучке.
Остальные станционные пути, не входящие в состав парков, нумеруются также арабскими цифрами последовательно, начиная со следующего номера за последним номером парковых путей.
На сортировочных и грузовых станциях, не имеющих пассажирского здания, пути нумеруются в поперечном направлении слева направо (при ориентации в направлении счета километров), начиная от главных путей.
Стрелочные переводы нумеруются, начиная с входных стрелочных переводов станций или парков, со стороны прибытия нечетных поездов порядковыми нечетными номерами, со стороны прибытия четных поездов – порядковыми четными номерами.
Стрелочные переводы, лежащие по одной стрелочной улице, а также спаренные стрелочные переводы (съезды), должны иметь непрерывную нумерацию (например, 5,7; 9,11).
Стрелочные переводы на путях, не входящих в состав парков, нумеруются порядковыми номерами от 1 до 99.
За границу, отделяющую нечетную сторону от четной, принимаются:
— на раздельных пунктах с небольшим путевым развитием – ось пассажирского здания;
— на станциях с большим путевым развитием в случае примерно центрального расположения пассажирского здания – ось этого здания; при нецентральном расположении здания – поперечная ось станции, устанавливаемая центрально по отношению к путевому развитию;
— при нумерации по отдельным паркам или однородным группам путей – середина этих парков или групп путей.
Станционные пути и их назначение
Железнодорожные пути на раздельных пунктах подразделяются на станционные и пути специального назначения.
К станционным относятся пути в границах станций: главные, приемоотправочные, сортировочные, вытяжные, погрузочно-выгрузочные, деповские (локомотивного и вагонного хозяйств), соединительные и пр.
К путям специального назначения относятся предохранительные и улавливающие тупики, а также подъездные пути предприятий.
Предохранительные тупики — это тупиковые пути, предназначенные для предупреждения выхода подвижного состава на маршруты следования поездов.
Улавливающие тупики представляют собой тупиковые пути, предназначенные для остановки потерявшего управление поезда или части поезда при движении по затяжному спуску, расположенному на примыкающем к станции перегоне.
Пути, предназначенные для выполнения одних и тех же операций, объединяют в отдельные группы, называемые парками. В зависимости от назначения различают парки приема и отправления поездов, сортировочные и др.
Зону, в которой уложены стрелочные переводы, соединяющие друг с другом пути и парки, называют стрелочной горловиной станции. Конструкция горловины должна обеспечивать необходимую пропускную способность и безопасность движения. Для этого при проектировании предусматривают возможность одновременного передвижения в горловине поездов и маневрового состава. На рисунке приведена схема стрелочной горловины станции, позволяющая одновременно выполнять три вида передвижений: пропуск поездов по I и II главным путям и маневры на вытяжном пути 16.
Число и длину путей на станциях устанавливают исходя из технико-экономических расчетов.
При этом различают полную и полезную длину путей.
Полной длиной сквозного пути называется расстояние между стыками рамных рельсов стрелочных переводов, ограничивающих путь, тогда как для тупикового пути эта величина представляет собой расстояние от стыка рамного рельса стрелочного перевода, ограничивающего путь, до упора.
Полезнойсчитается часть полной длины, в пределах которой может находиться подвижной состав, не нарушая безопасности движения по соседним путям. При отсутствии выходных сигналов полезная длина сквозного пути ограничивается предельными столбиками, относящимися к этому пути, а полезная длина тупикового пути — с одной стороны путевым упором, а с другой — предельным столбиком или стыком рамного рельса стрелочного перевода.
При наличии выходных сигналов и электрических рельсовых цепей полезная длина сквозного пути определяется расстоянием от выходного сигнала до изолирующего стыка, установленного на расстоянии 3,5 м от предельного столбика в противоположном конце междупутья, а тупикового пути — от выходного сигнала до путевого упора.
Предельные столбики устанавливают посередине междупутья в том месте, где расстояние между осями сходящихся путей составляет 4100 мм.
Полезную длину приемоотправочных путей для грузового движения устанавливают с учетом унификации полезной длины путей на связанных направлениях. Ее значение принимается равным 850 или 1050 м, а для части станционных путей при наличии технико-экономического обоснования — 1700 или 2100 м.
Полезная длина путей, специализируемых на пропуске, приеме и отстое пассажирских поездов, устанавливается в соответствии с наибольшей длиной поездов, намечаемых для данной железнодорожной линии на десятый год эксплуатации.
Полезная длина сортировочных путей должна отвечать длине формируемых поездов, увеличенной не менее чем на 10 %. Полезную длину вытяжных путей на сортировочных и участковых станциях устанавливают, исходя из возможности размещения на них грузового поезда полной длины, тогда как на промежуточных, а также в трудных условиях на сортировочных и участковых станциях она должна быть не менее половины длины поезда. Полезная длина предохранительных тупиков составляет не менее 50 м, а у улавливающих тупиков она определяется расчетным путем.
Каждому пути и стрелочному переводу станций присваивают номер. Главные пути нумеруют римскими цифрами, а остальные станционные пути — последующими арабскими. Стрелочные переводы со стороны прибытия четных поездов нумеруют четными цифрами (2, 4 и т.д.), а со стороны прибытия нечетных поездов — нечетными (1, 3, 5 и т.д.). Границей между четной и нечетной сторонами станций или парка путей при нумерации стрелочных переводов является ось пассажирского здания или ось парка, перпендикулярная направлению путей.
Виды железнодорожных путей
Виды железнодорожных путей
Главный путь
Главный путь – железнодорожный путь на перегоне, предназначенный для движения организованных поездов, а так же путь раздельного пункта, являющийся продолжением путей прилегающих перегонов. Поезда, следующие через раздельный пункт без остановки, пропускаются, как правило, по главному пути. Поэтому в отличие от других станционных путей верхнее строение главного пути устраивается того же типа, что и на перегонах. В зависимости от числа главных путей различают однопутные, двухпутные и многопутные железные дороги. На однопутной железной дороге движение поездов по главному пути осуществляется в обоих направлениях со скрещением встречных поездов на станциях и разъездах. На двухпутной железной дороге по каждому главному пути движение поездов осуществляется нормально только в одном направлении. На многопутных железных дорогах специализация главных путей устанавливается в зависимости от характера потоков поездов по направлениям.
Станционный путь
Станционный путь – железнодорожный путь, расположенный в границах раздельных пунктов с путевым развитием. Станционные пути включают главные пути в пределах станции, приемо-отправочные пути, горочные пути, вытяжные пути, сортировочные, горочные, погрузо-выгрузочные, деповские пути, а так же ходовые пути для локомотивов, соединительные пути, пути стоянки пожарных и восстановительных поездов и отдельных пассажирских вагонов, весовые, перегрузочные пути и так далее. Кроме того к станционным путям относятся пути специального назначения: подъездные пути, предохранительные тупики, улавливающие тупики. На крупных станциях пути, предназначенные для выполнения однородных операций, объединяют в группы путей (парки путей).
Приемо-отправочный путь
Соединительный путь
Соединительный путь – станционный путь, который служит для соединения основных станционных путей и парков путей друг с другом, с грузовыми площадками, складами, пунктами ремонта подвижного состава и так далее. На двухсторонних сортировочных станциях соединительный путь предназначен для передачи углового вагонопотока из одной сортировочной системы в другую. Соединительный путь проектируется в плане из криволинейных и прямых участков. Длина соединительного пути зависит от его назначения и от условий рельефа местности.
Повышенный путь
Погрузочно-выгрузочный путь
Предохранительный тупик
Вытяжной путь
Вытяжной путь – станционный путь, являющийся продолжением группы сортировочных, погрузо-выгрузочных или иных путей станции и предназначенные для выполнения маневровой работы по сортировке вагонов, формированию состава поездов, передачи вагонов внутри узла и перестановке вагонов с одного пути на другой. Маневровая работа на вытяжном пути должна быть изолирована от маршрутов приема и отправления поездов, а так же от маршрутов пропуска поездных локомотивов. Сортировка вагонов на вытяжном пути выполняется толчками локомотивом, а при соответствующих условиях в сочетании с действием силы тяжести вагонов. Длина вытяжного пути должна быть не менее длины маневрового состава, что позволяет выполнять работу целым составом. Вытяжной путь располагают на прямых участках, а в трудных условиях в кривых, радиусом, как правило, не менее 1200 метров.
Горочный путь
Горочный путь – станционный путь, предназначенный для надвига состава на сортировочную горку, его роспуска. Горочный путь располагается от предельного столбика выходной горловины парка путей (при последовательном расположении парков приема и сортировочного) или от предельного столбика последнего стрелочного перевода перед горочной горловиной (при параллельном расположении парков путей приема и сортировочного). Горочный путь проектируется таким образом, что бы перед горбом горки был подъем не менее 8 промилле на протяжении не менее 50м. Остальной участок горочного пути располагается на площадке. На горках малой мощности при параллельном расположении парков приема и сортировочного конец горочного пути располагается на протяжении 200м на спуске с кулоном около 10 промилле в сторону горки.
Деповской путь
Деповской путь – станционный путь локомотивного и вагонного хозяйства. К ним относятся пути, на которых осуществляется ремонт локомотивов и вагонов в депо, пути экипировки локомотивов, а также пути кратковременной стояки готовых к работе локомотивов. Число путей стоянки локомотивов определяется расчетом по графику их оборота. Длина каждого пути рассчитывается под одновременную постановку 4-5 локомотивов.
Обгонный пункт
Обгонный пункт – раздельный пункт на двухпутной железнодорожной линии, имеющий путевое развитие для обгона одних поездов другими (более срочными) и допускающий в необходимых случаях перевод поезда с одного главного пути на другой. Кроме того, на обгонных пунктах, имеется здание дежурного по пункту, стрелочные посты, устройства связи и СЦБ.
Сортировочный путь
Сортировочный путь – станционный путь, предназначенный для накопления составов и групп вагонов далее формирование составов. Полезная длина сортировочного пути принимается равной длине поезда, увеличенной не менее чем на 10%.
Съезд
Съезд – соединение двух путей с применением стрелочных переводов. Различают Одинарные съезды, которые соединяют два пути с использованием двух стрелочных переводов, двойные перекрестные съезды (с четырьмя стрелочными переводами) и глухое пересечение путей. Бывает так же сокращенный съезд это стрелочный перевод минимальной длины с одного рельсового пути на другой. Сокращенный съезд представляет собой два стрелочных перевода, расположенных на соединяемых путях крестовинами, обращенными друг к другу и соединительный путь между ними. Сокращенный съезд применяется при больших междупутных расстояниях (обычно более 7 метров). Что бы получить наименьшую длину соединения. Применение сокращенных съездов позволяет сокращать длину площадки раздельного пункта и экономить средства на укладку дополнительных рельсовых путей.
Глухое пересечение путей
Глухое пересечение путей – устройство для пересечения в одном уровне двух железнодорожных путей с одинаковой или разной шириной колеи под различными углами. Используют косоугольные и прямоугольные глухие пересечения путей. Косоугольное глухое пересечение состоит из двух острых и двух тупых крестовин, контррельсов и рельсов соединительных путей. В прямоугольном глухом пересечении все четыре крестовины одинаковые. Для обозначения марок глухих пересечений и марок острых и тупых крестовин, составляющих пересечение, удваивают числитель в марке соответствующей крестовины стрелочного перевода (например, 2/9, 2/11).
