«Физический и канальный уровни»

1. В каком виде информация хранится в компьютере?
• В виде двоичных чисел

2. Для чего служит сетевой адаптер?
• Дает компьютерным системам возможность осуществлять двунаправленный обмен данными по сети

3. К какому уровню эталонной модели OSI относится сетевой адаптер?
• К канальному

4. Как называются все материалы, обеспечивающие физические соединения в сети?
• Среда передачи данных

5. Как по-другому называется MAC-адрес?
• Физический адрес

6. Каким образом отправитель указывает данным местонахождение получателя в сети?
• Сетевой адаптер получателя идентифицирует свой MAC-адрес в пакете данных

7. Какое из приведенных ниже описаний канального уровня эталонной модели OSI является наилучшим?
• Обеспечивает надежную передачу данных по физическому каналу

8. Какое из приведенных ниже определений наилучшим образом описывает понятие среда передачи данных?
• Различные физические среды, пригодные для передачи сигналов

9. Какое преимущество имеет использование в сетях оптоволоконного кабеля?
• Скорость передачи данных по оптоволоконному кабелю выше, чем по кабелю с витой парой и коаксиальному кабелю

10. Какой номер имеет канальный уровень в эталонной модели OSI?
• 2

«Сетевые устройства»

11. Для чего используются межсетевые устройства?
• Позволяют увеличивать число узлов, протяженность сети и объединять отдельные сети

12. Для чего служит маршрутизатор?
• Сравнивает информацию из таблицы маршрутизации с IP-адресом пункта назначения, содержащимся в пакете данных, и переправляет пакет в нужную подсеть и узел

13. Какая из проблем может быть легко устранена с помощью повторителя?
• Слишком много узлов и/или недостаточно кабеля

14. Какое из описаний конфликта в сети является наилучшим?
• Результат одновременной передачи данных в сеть двумя узлами

15. Какое из описаний сигнала является наилучшим?
• Электрические импульсы, представляющие данные

Источник

Уровни эталонной модели OSI

Что такое модель OSI?

В данной статье мы рассмотрим назначение уровней эталонной модели osi, с подробным описанием каждого из семи уровней модели.

Многоуровневый подход:

Эталонная Модель Взаимосвязи Открытых Систем (семиуровневая модель osi) введена в 1977 г.

После утверждения данной модели, проблема взаимодействия была разделена (декомпозирована) на семь частных проблем, каждая из которых может быть решена независимо от других.

Уровни эталонной модели

Уровни эталонной модели OSI представляют из себя вертикальную структуру, где все сетевые функции разделены между семью уровнями. Следует особо отметить, что каждому такому уровню соответствует строго описанные операции, оборудование и протоколы.

Взаимодействие между уровнями организовано следующим образом:

Так как семиуровневая модель osi состоит из строгой соподчиненной структуры, то любой более высокий уровень использует функции нижележащего уровня, причем распознает в каком именно виде и каким способом (т.е. через какой интерфейс) нужно передавать ему поток данных.

Следует отметить, что помимо добавления служебной информации в виде заголовка вначале сообщения, уровни могут добавлять служебную информацию и в конце сообщения, который называется «трейлер».

Когда сообщение достигло физического уровня, сообщение уже полностью сформировано для передачи по каналу связи к узлу назначения, то есть содержит в себе всю служебную информацию добавленную на уровнях модели OSI.

Помимо термина «данные» (data), которое используется в модели OSI на прикладном, представительном и сеансовом уровнях, используются и другие термины на других уровнях модели OSI, чтобы можно было сразу определить на каком уровне модели OSI выполняется обработка.

Функции физического уровеня

Функции канального уровня

Для ЛВС канальный уровень разбивается на два подуровня:

Функции сетевого уровня

Оборудование, работающее на сетевом уровне: маршрутизатор.
Виды протоколов сетевого уровня:

Функции транспортного уровня модели osi

Функции сеансового уровня

Функции представительного уровня

Функции прикладного уровня модели osi

Сетезависимые и сетенезависимые уровни семиуровневой модели osi

По своим функциональным возможностям семь уровней модели OSI можно отнести к одной из двух групп:

Источник

OSI Model

Содержание

Сетевая модель OSI [ править ]

Общая характеристика модели [ править ]

OSI состоит из двух основных частей:

Концепция семиуровневой модели была описана в работе Чарльза Бахмана. Данная модель подразделяет коммуникационную систему на уровни абстракции (англ. «abstraction layers»). В модели OSI средства взаимодействия делятся на семь уровней: прикладной, представления, сеансовый, транспортный, сетевой, канальный и физический. Каждый уровень:

Каждый из семи уровней характеризуется типом данных (PDU, сокращение от англ. protocol data units), которым данный уровень оперирует и функционалом, который он предоставляет слою, находящемуся выше него. Предполагается, что пользовательские приложения обращаются только к самому верхнему (прикладному) уровню, однако на практике это выполняется далеко не всегда.

Описание уровней модели OSI [ править ]

Прикладной уровень (Application layer) [ править ]

Самый верхний уровень модели, предоставляет набор интерфейсов для взаимодействия пользовательских процессов с сетью. Единицу информации, которой оперируют три верхних уровня модели OSI, принято называть сообщение (англ. message).

Прикладной уровень выполняет следующие функции:

К числу наиболее распространенных протоколов верхних трех уровней относятся:

Уровень представления (Presentation layer) [ править ]

Уровень представления занимается представлением данных, передаваемых прикладными процессами в нужной форме. Данные, полученные от приложений с прикладного уровня, на уровне представления преобразуются в формат подходящий для передачи их по сети, а полученные по сети данные преобразуются в формат приложений. Также кроме форматов и представления данных, данный уровень занимается конвертацией структур данных, используемых различными приложениями. Другой функцией, выполняемой на уровне представлений, является шифрование данных, которое применяется в тех случаях, когда необходимо защитить передаваемую информацию от доступа несанкционированными получателями.

Как и прикладной уровень, уровень представления оперирует напрямую сообщениями. Уровень представления выполняет следующие основные функции:

Примеры протоколов данного уровня:

Сеансовый уровень (Session layer) [ править ]

Сеансовый уровень контролирует структуру проведения сеансов связи между пользователями. Он занимается установкой, поддержанием и прерыванием сеансов, фиксирует, какая из сторон является активной в данный момент, осуществляет синхронизацию обмена информацией между пользователями, что также позволяет устанавливать контрольные точки.

На сеансовом уровне определяется, какой будет передача между двумя прикладными процессами:

Как 2 уровня над ним, сеансовый уровень использует сообщения в качестве PDU.

Примеры протоколов сеансового уровня:

Транспортный уровень (Transport layer) [ править ]

Транспортный уровень предназначен для передачи надежной последовательностей данных произвольной длины через коммуникационную сеть от отправителя к получателю. Уровень надежности может варьироваться в зависимости от класса протокола транспортного уровня. Так например UDP гарантирует только целостность данных в рамках одной датаграммы и не исключает возможности потери/дублирования пакета или нарушения порядка получения данных; TCP обеспечивает передачу данных, исключающую потерю данных или нарушение порядка их поступления или дублирования, может перераспределять данные, разбивая большие порции данных на фрагменты и наоборот, склеивая фрагменты в один пакет.

Модель OSI определяет пять классов сервиса, предоставляемых транспортным уровнем. Эти виды сервиса отличаются качеством предоставляемых услуг: срочностью, возможностью восстановления прерванной связи, наличием средств мультиплексирования нескольких соединений между различными прикладными протоколами через общий транспортный протокол, а главное способностью к обнаружению и исправлению ошибок передачи, таких как искажение, потеря и дублирование пакетов. В функции транспортного уровня входят:

Транспортный уровень использует сегменты или датаграммы в качестве основного типа данных.

Сетевой уровень (Network layer) [ править ]

Сетевой уровень предоставляет функционал для определения пути передачи пакетов данных между клиентами, подключенными к одной коммуникационной сети. На данном уровне решается проблема маршрутизации (выбора оптимального пути передачи данных), трансляцией логических адресов в физические, отслеживанием неполадок в сети.

В рамках сетевого надежность доставки сообщений не гарантируется; сетевой уровень может реализовывать соответствующий функционал, но не обязан это делать. Роль PDU исполняют пакеты (англ. packet).

Сетевой уровень выполняет функции:

Наиболее часто на сетевом уровне используются протоколы:

Канальный уровень (Data link layer) [ править ]

Канальный уровень предназначен для передачи данных между двумя узлами, находящихся в одной локальной сети. Роль PDU исполняют фреймы (англ. frame). Фреймы канального уровня не пересекают границ локальной сети, что позволяет данному уровню сосредоточиться на локальной доставке (фактически межсетевой доставкой занимаются более высокие уровни).

Заголовок фрейма формируется из аппаратных адресов отправителя и получателя, что позволяет однозначно определить устройство, которое отправило данный фрейм и устройство, которому он предназначен. При этом никакая часть адреса не может быть использована, чтобы определить некую логическую/физическую группу к которой принадлежит устройство.

Канальный уровень состоит из двух подуровней: LLC и MAC.

Канальный уровень выполняет функции:

Наиболее часто на канальной уровне используются протоколы:

Физический уровень (Physical layer) [ править ]

Физический уровень описывает способы передачи потока бит через дата линк, соединяющий сетевые устройства. Поток байт может быть сгруппирован в слова и сконвертирован в физический сигнал, который посылается через некоторое устройство.

Здесь специфицируются такие низкоуровневые параметры как частота, амплитуда и модуляция.

Физический уровень выполняет функции:

Наиболее часто на физическом уровне используются протоколы:

Инкапсуляция [ править ]

Физический уровень ответственен за физическую передачу данных. IP предоставляет глобальный способ адресации устройств. TCP добавляет возможность выбора приложения (порт).

Во время инкапсуляции каждый уровень собирает свой собственный PDU, добавляя некоторый заголовок с контрольной информацией к PDU с более высокого уровня.

Пример [ править ]

Предположим мы отправляем веб-страницу клиенту:

Источник

К какому уровню эталонной модели osi относится сетевой адаптер

В сети производится множество операций, обеспечивающих передачу данных от компьютера к компьютеру. Пользователя не интересует, как именно это происходит, ему необходим доступ к приложению или компьютерному ресурсу, расположенному в другом компьютере сети. В действительности же вся передаваемая информация проходит много этапов обработки.

Прежде всего, она разбивается на блоки, каждый из которых снабжается управляющей информацией. Полученные блоки оформляются в виде сетевых пакетов, потом эти пакеты кодируются, передаются с помощью электрических или световых сигналов по сети в соответствии с выбранным методом доступа, затем из принятых пакетов вновь восстанавливаются заключенные в них блоки данных, блоки соединяются в данные, которые и становятся доступны другому приложению. Это, конечно, упрощенное описание происходящих процессов.

Эталонная модель OSI

Модель OSI была предложена Международной организацией стандартов ISO (International Standards Organization) в 1984 году. С тех пор ее используют (более или менее строго) все производители сетевых продуктов. Как и любая универсальная модель, OSI довольно громоздка, избыточна, и не слишком гибка. Поэтому реальные сетевые средства, предлагаемые различными фирмами, не обязательно придерживаются принятого разделения функций. Однако знакомство с моделью OSI позволяет лучше понять, что же происходит в сети.

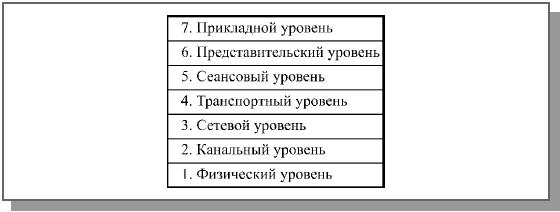

Рис. 5.1. Семь уровней модели OSI

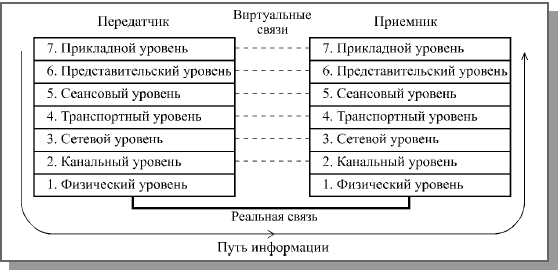

Рис. 5.2. Путь информации от абонента к абоненту

Рис. 5.3. Включение промежуточных устройств между абонентами сети

Как уже отмечалось, в уровне 2 (канальном) нередко выделяют два подуровня (sublayers) LLC и MAC (рис. 5.4):

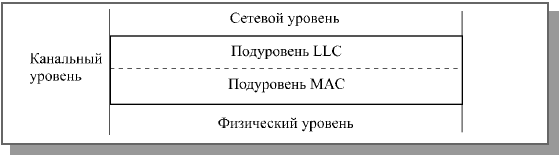

Рис. 5.4. Подуровни LLC и MAC канального уровня

Аппаратура локальных сетей

Аппаратура локальных сетей обеспечивает реальную связь между абонентами. Выбор аппаратуры имеет важнейшее значение на этапе проектирования сети, так как стоимость аппаратуры составляет наиболее существенную часть от стоимости сети в целом, а замена аппаратуры связана не только с дополнительными расходами, но зачастую и с трудоемкими работами. К аппаратуре локальных сетей относятся:

О первых трех компонентах сетевой аппаратуры уже говорилось в предыдущих главах. А сейчас следует остановиться на функциях остальных компонентов.

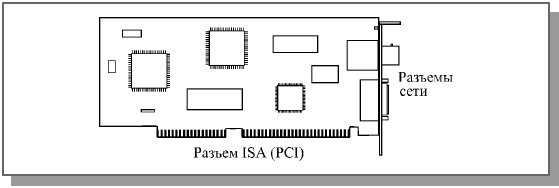

Рис. 5.5. Плата сетевого адаптера

Например, сетевые адаптеры Ethernet могут выпускаться со следующими наборами разъемов:

Функции сетевого адаптера делятся на магистральные и сетевые. К магистральным относятся те функции, которые осуществляют взаимодействие адаптера с магистралью (системной шиной) компьютера (то есть опознание своего магистрального адреса, пересылка данных в компьютер и из компьютера, выработка сигнала прерывания компьютера и т.д.). Сетевые функции обеспечивают общение адаптера с сетью.

К основным сетевым функциям адаптеров относятся:

Типичный алгоритм взаимодействия компьютера с сетевым адаптером выглядит следующим образом.

Если компьютер хочет передать пакет, то он сначала формирует этот пакет в своей памяти, затем пересылает его в буферную память сетевого адаптера и дает команду адаптеру на передачу. Адаптер анализирует текущее состояние сети и при первой же возможности выдает пакет в сеть (выполняет управление доступом к сети). При этом он производит преобразование информации из буферной памяти в последовательный вид для побитной передачи по сети, подсчитывает контрольную сумму, кодирует биты пакета в сетевой код и через узел гальванической развязки выдает пакет в кабель сети. Буферная память в данном случае позволяет освободить компьютер от контроля состояния сети, а также обеспечить требуемый для сети темп выдачи информации.

Чаще всего сетевые функции выполняются специальными микросхемами высокой степени интеграции, что дает возможность снизить стоимость адаптера и уменьшить площадь его платы.

Некоторые адаптеры позволяют реализовать функцию удаленной загрузки, то есть поддерживать работу в сети бездисковых компьютеров, загружающих свою операционную систему прямо из сети. Для этого в состав таких адаптеров включается постоянная память с соответствующей программой загрузки. Правда, не все сетевые программные средства поддерживают данный режим работы.

Сетевой адаптер выполняет функции первого и второго уровней модели OSI (рис. 5.6).

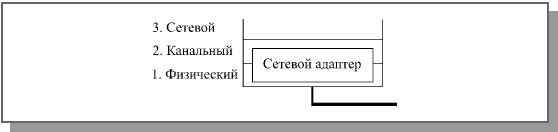

Рис. 5.6. Функции сетевого адаптера в модели OSI

Все остальные аппаратные средства локальных сетей (кроме адаптеров ) имеют вспомогательный характер, и без них часто можно обойтись. Это сетевые промежуточные устройства.

Трансиверы или приемопередатчики (от английского TRANsmitter + reCEIVER) служат для передачи информации между адаптером и кабелем сети или между двумя сегментами (частями) сети. Трансиверы усиливают сигналы, преобразуют их уровни или преобразуют сигналы в другую форму (например, из электрической в световую и обратно). Трансиверами также часто называют встроенные в адаптер приемопередатчики.

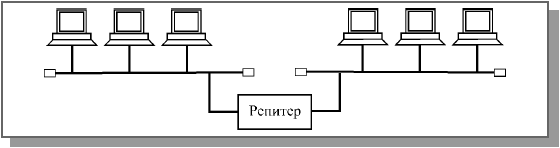

Рис. 5.7. Соединение репитером двух сегментов сети

Однако часто репитеры выполняют и некоторые другие, вспомогательные функции, например, гальваническую развязку соединяемых сегментов и оконечное согласование. Репитеры так же как трансиверы не производят никакой информационной обработки проходящих через них сигналов.

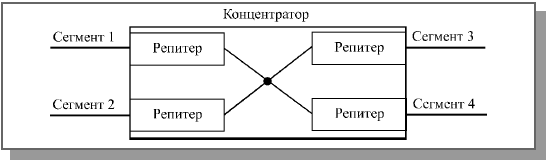

Рис. 5.8. Структура репитерного концентратора

Преимущество подобных концентраторов по сравнению с отдельными репитерами в том, что все точки подключения собраны в одном месте, это упрощает реконфигурацию сети, контроль и поиск неисправностей. К тому же все репитеры в данном случае питаются от единого качественного источника питания.

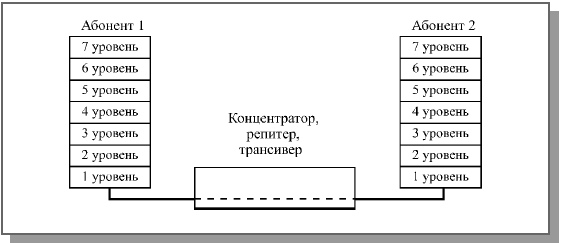

Рис. 5.9. Функции концентраторов, репитеров и трансиверов в модели OSI

Выпускаются также совсем простые концентраторы, которые соединяют сегменты сети без восстановления формы сигналов. Они не увеличивают длину сети.

Коммутаторы (свичи, коммутирующие концентраторы, switch), как и концентраторы, служат для соединения сегментов в сеть. Они также выполняют более сложные функции, производя сортировку поступающих на них пакетов.

Коммутаторы передают из одного сегмента сети в другой не все поступающие на них пакеты, а только те, которые адресованы компьютерам из другого сегмента. Пакеты, передаваемые между абонентами одного сегмента, через коммутатор не проходят. При этом сам пакет коммутатором не принимается, а только пересылается. Интенсивность обмена в сети снижается вследствие разделения нагрузки, поскольку каждый сегмент работает не только со своими пакетами, но и с пакетами, пришедшими из других сегментов.

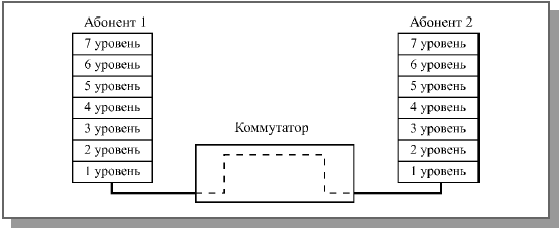

Рис. 5.10. Функции коммутаторов в модели OSI

В последнее время объем выпуска коммутаторов сильно вырос, цена на них упала, поэтому коммутаторы постепенно вытесняют концентраторы.

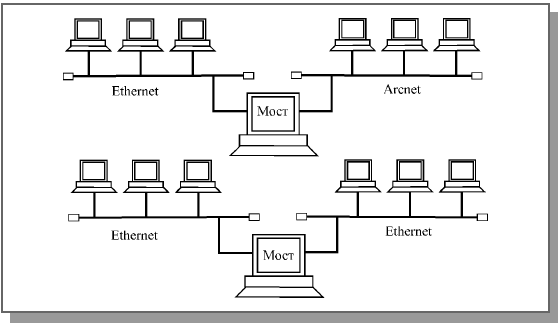

Рис. 5.11. Включение моста

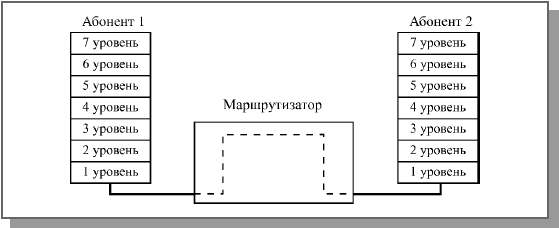

Рис. 5.12. Функции маршрутизатора в модели OSI

Подробнее промежуточные сетевые устройства будут рассмотрены в разделах, посвященных конкретным стандартным локальным сетям.

Источник

Простое пособие по сетевой модели OSI для начинающих

Открытая сетевая модель OSI (Open Systems Interconnection model) состоит из семи уровней. Что это за уровни, как устроена модель и какова ее роль при построении сетей — в статье.

Модель OSI является эталонной. Эталонная она потому, что полное название модели выглядит как «Basic Reference Model Open Systems Interconnection model», где Basic Reference Model означает «эталонная модель». Вначале рассмотрим общую информацию, а потом перейдем к частным аспектам.

Принцип устройства сетевой модели

Сетевая модель OSI имеет семь уровней, иерархически расположенных от большего к меньшему. То есть, самым верхним является седьмой (прикладной), а самым нижним — первый (физический). Модель OSI разрабатывалась еще в 1970-х годах, чтобы описать архитектуру и принципы работы сетей передачи данных. Важно помнить, что данные передаются не только по сети интернет, но и в локальных сетях с помощью проводных или беспроводных соединений.

В процессе передачи данных всегда участвуют устройство-отправитель, устройство-получатель, а также сами данные, которые должны быть переданы и получены. С точки зрения рядового пользователя задача элементарна — нужно взять и отправить эти данные. Все, что происходит при отправке и приеме данных, детально описывает семиуровневая модель OSI.

На седьмом уровне информация представляется в виде данных, на первом — в виде бит. Процесс, когда информация отправляется и переходит из данных в биты, называется инкапсуляцией. Обратный процесс, когда информация, полученная в битах на первом уровне, переходит в данные на седьмом, называется декапсуляцией. На каждом из семи уровней информация представляется в виде блоков данных протокола — PDU (Protocol Data Unit).

Рассмотрим на примере: пользователь 1 отправляет картинку, которая обрабатывается на седьмом уровне в виде данных, данные должны пройти все уровни до самого нижнего (первого), где будут представлены как биты. Этот процесс называется инкапсуляцией. Компьютер пользователя 2 принимает биты, которые должны снова стать данными. Этот обратный процесс называется декапсуляция. Что происходит с информацией на каждом из семи уровней, как и где биты переходят в данные мы разберем в этой статье.

Первый, физический уровень (physical layer, L1)

Начнем с самого нижнего уровня. Он отвечает за обмен физическими сигналами между физическими устройствами, «железом». Компьютерное железо не понимает, что такое картинка или что на ней изображено, железу картинка понятна только в виде набора нулей и единиц, то есть бит. В данном случае бит является блоком данных протокола, сокращенно PDU (Protocol Data Unit).

Каждый уровень имеет свои PDU, представляемые в той форме, которая будет понятна на данном уровне и, возможно, на следующем до преобразования. Работа с чистыми данными происходит только на уровнях с пятого по седьмой.

Устройства физического уровня оперируют битами. Они передаются по проводам (например, через оптоволокно) или без проводов (например, через Bluetooth или IRDA, Wi-Fi, GSM, 4G и так далее).

Второй уровень, канальный (data link layer, L2)

Когда два пользователя находятся в одной сети, состоящей только из двух устройств — это идеальный случай. Но что если этих устройств больше?

Второй уровень решает проблему адресации при передаче информации. Канальный уровень получает биты и превращает их в кадры (frame, также «фреймы»). Задача здесь — сформировать кадры с адресом отправителя и получателя, после чего отправить их по сети.

У канального уровня есть два подуровня — это MAC и LLC. MAC (Media Access Control, контроль доступа к среде) отвечает за присвоение физических MAC-адресов, а LLC (Logical Link Control, контроль логической связи) занимается проверкой и исправлением данных, управляет их передачей.

На втором уровне OSI работают коммутаторы, их задача — передать сформированные кадры от одного устройства к другому, используя в качестве адресов только физические MAC-адреса.

Третий уровень, сетевой (network layer, L3)

На третьем уровне появляется новое понятие — маршрутизация. Для этой задачи были созданы устройства третьего уровня — маршрутизаторы (их еще называют роутерами). Маршрутизаторы получают MAC-адрес от коммутаторов с предыдущего уровня и занимаются построением маршрута от одного устройства к другому с учетом всех потенциальных неполадок в сети.

На сетевом уровне активно используется протокол ARP (Address Resolution Protocol — протокол определения адреса). С помощью него 64-битные MAC-адреса преобразуются в 32-битные IP-адреса и наоборот, тем самым обеспечивается инкапсуляция и декапсуляция данных.

Четвертый уровень, транспортный (transport layer, L4)

Все семь уровней модели OSI можно условно разделить на две группы:

Уровни группы Media Layers (L1, L2, L3) занимаются передачей информации (по кабелю или беспроводной сети), используются сетевыми устройствами, такими как коммутаторы, маршрутизаторы и т.п. Уровни группы Host Layers (L4, L5, L6, L7) используются непосредственно на устройствах, будь то стационарные компьютеры или портативные мобильные устройства.

Четвертый уровень — это посредник между Host Layers и Media Layers, относящийся скорее к первым, чем к последним, его главной задачей является транспортировка пакетов. Естественно, при транспортировке возможны потери, но некоторые типы данных более чувствительны к потерям, чем другие. Например, если в тексте потеряются гласные, то будет сложно понять смысл, а если из видеопотока пропадет пара кадров, то это практически никак не скажется на конечном пользователе. Поэтому, при передаче данных, наиболее чувствительных к потерям на транспортном уровне используется протокол TCP, контролирующий целостность доставленной информации.

Для мультимедийных файлов небольшие потери не так важны, гораздо критичнее будет задержка. Для передачи таких данных, наиболее чувствительных к задержкам, используется протокол UDP, позволяющий организовать связь без установки соединения.

При передаче по протоколу TCP, данные делятся на сегменты. Сегмент — это часть пакета. Когда приходит пакет данных, который превышает пропускную способность сети, пакет делится на сегменты допустимого размера. Сегментация пакетов также требуется в ненадежных сетях, когда существует большая вероятность того, что большой пакет будет потерян или отправлен не тому адресату. При передаче данных по протоколу UDP, пакеты данных делятся уже на датаграммы. Датаграмма (datagram) — это тоже часть пакета, но ее нельзя путать с сегментом.

Главное отличие датаграмм в автономности. Каждая датаграмма содержит все необходимые заголовки, чтобы дойти до конечного адресата, поэтому они не зависят от сети, могут доставляться разными маршрутами и в разном порядке. Датаграмма и сегмент — это два PDU транспортного уровня модели OSI. При потере датаграмм или сегментов получаются «битые» куски данных, которые не получится корректно обработать.

Первые четыре уровня — специализация сетевых инженеров, но с последними тремя они не так часто сталкиваются, потому что пятым, шестым и седьмым занимаются разработчики.

Пятый уровень, сеансовый (session layer, L5)

Пятый уровень оперирует чистыми данными; помимо пятого, чистые данные используются также на шестом и седьмом уровне. Сеансовый уровень отвечает за поддержку сеанса или сессии связи. Пятый уровень оказывает услугу следующему: управляет взаимодействием между приложениями, открывает возможности синхронизации задач, завершения сеанса, обмена информации.

Службы сеансового уровня зачастую применяются в средах приложений, требующих удаленного вызова процедур, т.е. чтобы запрашивать выполнение действий на удаленных компьютерах или независимых системах на одном устройстве (при наличии нескольких ОС).

Примером работы пятого уровня может служить видеозвонок по сети. Во время видеосвязи необходимо, чтобы два потока данных (аудио и видео) шли синхронно. Когда к разговору двоих человек прибавится третий — получится уже конференция. Задача пятого уровня — сделать так, чтобы собеседники могли понять, кто сейчас говорит.

Шестой уровень, представления данных (presentation layer, L6)

О задачах уровня представления вновь говорит его название. Шестой уровень занимается тем, что представляет данные (которые все еще являются PDU) в понятном человеку и машине виде. Например, когда одно устройство умеет отображать текст только в кодировке ASCII, а другое только в UTF-8, перевод текста из одной кодировки в другую происходит на шестом уровне.

Шестой уровень также занимается представлением картинок (в JPEG, GIF и т.д.), а также видео-аудио (в MPEG, QuickTime). Помимо перечисленного, шестой уровень занимается шифрованием данных, когда при передаче их необходимо защитить.

Седьмой уровень, прикладной (application layer)

Седьмой уровень иногда еще называют уровень приложений, но чтобы не запутаться можно использовать оригинальное название — application layer. Прикладной уровень — это то, с чем взаимодействуют пользователи, своего рода графический интерфейс всей модели OSI, с другими он взаимодействует по минимуму.

Все услуги, получаемые седьмым уровнем от других, используются для доставки данных до пользователя. Протоколам седьмого уровня не требуется обеспечивать маршрутизацию или гарантировать доставку данных, когда об этом уже позаботились предыдущие шесть. Задача седьмого уровня — использовать свои протоколы, чтобы пользователь увидел данные в понятном ему виде.

Протоколы здесь используют UDP (например, DHCP, FTP) или TCP (например, HTTP, HTTPS, SFTP (Simple FTP), DNS). Прикладной уровень является самым верхним по иерархии, но при этом его легче всего объяснить.

Критика модели OSI

Семиуровневая модель была принята в качестве стандарта ISO/IEC 7498, действующего по сей день, однако, модель имеет свои недостатки. Среди основных недостатков говорят о неподходящем времени, плохой технологии, поздней имплементации, неудачной политике.

Первый недостаток — это неподходящее время. На разработку модели было потрачено неоправданно большое количество времени, но разработчики не уделили достаточное внимание существующим в то время стандартам. В связи с этим модель обвиняют в том, что она не отражает действительность. В таких утверждениях есть доля истины, ведь уже на момент появления OSI другие компании были больше готовы работать с получившей широкое распространение моделью TCP/IP.

Вторым недостатком называют плохую технологию. Как основной довод в пользу того, что OSI — это плохая технология, приводят распространенность стека TCP/IP. Протоколы OSI часто дублируют другу друга, функции распределены по уровням неравнозначно, а одни и те же задачи могут быть решены на разных уровнях.

Разделение на семь уровней было скорее политическим, чем техническим. При построении сетей в реальности редко используют уровни 5 и 6, а часто можно обойтись только первыми четырьмя. Даже изначальное описание архитектуры в распечатанном виде имеет толщину в один метр.

Кроме того, в отличие от TCP/IP, OSI никогда не ассоциировалась с UNIX. Добиться широкого распространения OSI не получилось потому, что она проектировалась как закрытая модель, продвигаемая Европейскими телекоммуникационными компаниями и правительством США. Стек протоколов TCP/IP изначально был открыт для всех, что позволило ему набрать популярность среди сторонников открытого программного кода.

Даже несмотря на то, что основные проблемы архитектуры OSI были политическими, репутация была запятнана и модель не получила распространения. Тем не менее, в сетевых технологиях, при работе с коммутацией даже сегодня обычно используют модель OSI.

Вывод, роль модели OSI при построении сетей

В статье мы рассмотрели принципы построения сетевой модели OSI. На каждом из семи уровней модели выполняется своя задача. В действительности архитектура OSI сложнее, чем мы описали. Существуют и другие уровни, например, сервисный, который встречается в интеллектуальных или сотовых сетях, или восьмой — так называют самого пользователя.

Как мы упоминали выше, оригинальное описание всех принципов построения сетей в рамках этой модели, если его распечатать, будет иметь толщину в один метр. Но компании активно используют OSI как эталон. Мы перечислили только основную структуру словами, понятными начинающим.

Модель OSI служит инструментом при диагностике сетей. Если в сети что-то не работает, то гораздо проще определить уровень, на котором произошла неполадка, чем пытаться перестроить всю сеть заново.

Зная архитектуру сети, гораздо проще ее строить и диагностировать. Как нельзя построить дом, не зная его архитектуры, так невозможно построить сеть, не зная модели OSI. При проектировании важно учитывать все. Важно учесть взаимодействие каждого уровня с другими, насколько обеспечивается безопасность, шифрование данных внутри сети, какой прирост пользователей выдержит сеть без обрушения, будет ли возможно перенести сеть на другую машину и т.д. Каждый из перечисленных критериев укладывается в функции одного из семи уровней.
