Трелёвочный трактор

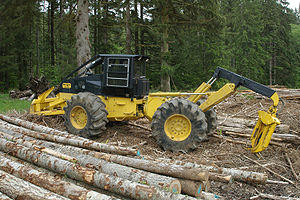

Трелёвочный трактор (Ски́ддер) — транспортное средство, используемое для лесозаготовительных работ. В технологические задачи трелёвочных тракторов входит сбор и доставка деревьев и хлыстов от места рубки до места промежуточного складирования (лесовозной дороги или верхнего склада). Транспортировка деревьев и хлыстов ведётся волоком (методом частичной погрузки).

Содержание

Технология работы

Классификация

В зависимости от используемых для сбора и фиксации поваленных деревьев механизмов, различают:

В зависимости от типа движителя различают:

Конструктивные особенности

Трелёвочные тракторы отличаются компоновкой, позволяющей разместить на задней части рамы платформу либо захват (гидроманипулятор) для частичной погрузки (подвешивания) деревьев (хлыстов). Трелёвочные тракторы оборудуются лебёдками. Отличительной особенностью трелёвочных тракторов является ходовая часть с большой опорной площадью, что снижает удельное давление на грунт.

Производители

В СССР и России

В мире

Примечания

Литература

книга = В.А.Барановский Лесозаготовительные машины и оборудование каталог. — Москва: ВНИПИЭИлеспром, 1980. — 206 с.

См. также

Полезное

Смотреть что такое «Трелёвочный трактор» в других словарях:

трелёвочный трактор — см. в ст. Лесозаготовительные машины. Энциклопедия «Техника». М.: Росмэн. 2006 … Энциклопедия техники

Трелёвочный трактор — трактор для работы в лесозаготовительной промышленности (См. Лесозаготовительная промышленность). Т. т. обладают высокой проходимостью; оборудуются устройствами для сбора деревьев, Хлыстов и брёвен, их погрузки, транспортировки и… … Большая советская энциклопедия

ТРЕЛЁВОЧНЫЙ ТРАКТОР — трактор высокой проходимости с оборудованием для подтаскивания срубл. деревьев, их погрузки, транспортирования и разгрузки (см. рис.) … Большой энциклопедический политехнический словарь

трелёвочный — см. трелевать; ая, ое. Т ые работы. Трелёвочный трактор … Словарь многих выражений

трелёвочный — ая, ое. спец. Относящийся к трелевке. Трелевочные работы. || Предназначенный, служащий для трелевки. Трелевочный трактор … Малый академический словарь

ТРЕЛЁВОЧНАЯ МАШИНА — трактор высокой проходимости с навесным оборудованием для подтаскивания срубл. деревьев или стволов (хлыстов), формирования и захвата пачки и транспортировки (трелёвки) пачек деревьев (хлыстов) к лесовозной дороге. Формирование и захват пачек… … Большой энциклопедический политехнический словарь

Трактор — У этого термина существуют и другие значения, см. Трактор (значения). Трактор Привод … Википедия

Трелёвка — транспортировка поваленных деревьев, хлыстов, сортиментов на погрузочную площадку (верхний склад). Не путать с термином «вывозка». Вывозка транспортировка лесоматериалов за пределы … Википедия

Трелёвка леса — (от нем. treilen, англ. trail тащить, волочить) лесозаготовительная операция по сбору и транспортировке деревьев, очищенных от сучьев стволов (хлыстов), брёвен от места их заготовки к погрузочным пунктам у лесовозных дорог (См. Лесовозные … Большая советская энциклопедия

трелёвочник — а; м.; разг. Трелёвочный трактор. Перейти работать на трелёвочник. Тракторист с трелевочника. Трелевочники на лесозаготовках … Словарь многих выражений

Источник

Трактор трелевочный: виды, технические характеристики, назначение

Общий обзор и назначение

Трактор трелевочный – транспортное средство, относящееся к классу специальной техники, которое применяется в процессе лесозаготовительных работ. Его назначение – сбор срубленных деревьев в местах рубки и их транспортировка к месту временного хранения.

Данный вид техники используется в тех случаях, когда речь идет о заготовке хлыстов (то есть стволов деревьев, с которых удалены сучья). Трактор поднимает древесину и тянет ее волоком.

Конструкция и устройство трактора

Трактор трелевочный собирается на основе обычных тракторов. На его раме (точнее, на задней ее части) устанавливается специальная платформа (захват) для частичной погрузки бревен. В дополнение к гидроманипулятору устанавливается лебедка.

Особенностью тракторов данного вида является большая опорная площадь. Делается это с целью снижения давления на почву. Кроме того, техника, взятая как основа для трелевочных тракторов, должна обладать хорошей мощностью силового агрегата, высокой проходимостью и способностью работать в сложных условиях. Чаще всего выбирают модели с дизельными двигателями. К выбранной технике монтируется платформа или рама для укладки древесины, челюстной захват, лебедка и другое навесное оборудование.

Трактор трелевочный обычно устроен таким образом, что его кабина размещена на передней части рамы. Это делается не просто так. Такой прием позволяет уравновесить нагрузку, возникающую от размещенной на платформе древесины.

Виды тракторов

Как уже упоминалось выше, за основу трелевочной техники выбирают различные трактора. В зависимости от вида движителя, установленного на данный трактор, выделяют:

Механизм сбора бревен

В зависимости от механизма, установленного для сбора древесины, различают два вида тракторов:

Популярные производители

В зависимости от производителя и модели техники, изменяются и ее технические характеристики. Трелевочный трактор производится многими компаниями, занимающимися выпуском специальной техники. Если говорить о российском рынке, то здесь предлагаются варианты как отечественной, так и зарубежной сборки.

Среди тракторов российского производства пользуется спросом продукция компаний «Тэсмарк», «Леспожмаш» (Барнаульский завод), Кировского завода, Онежского тракторного завода и так далее. К импортной технике данного вида можно отнести трактора таких марок, как «Джон-Дир», «Велтэ», Caterpillar, ЛКТ и так далее.

Чтобы работа трелевочной техники стала понятнее, рассмотрим несколько моделей таких машин.

Трелевочный трактор ТДТ-55

Одним из ярких представителей техники, работающей в сфере лесозаготовки, можно назвать трактор ТДТ-55. Его производили на Онежском тракторном заводе на протяжении 37 лет, начиная с 1966 года. Предназначен он для сбора и вывоза деревьев (даже с кронами) различных размеров (и средних, и крупных).

Популярность данная модель заслужила за счет простой и надежной конструкции, высокой производительности и ремонтопригодности. При габаритах 5800 х 2357 х 2560 миллиметров весит трактор 9600 килограмм. Но при такой массе давление на грунт не превышает 0,45 МПа. Достигается это за счет того, что ширина гусениц составляет 440 миллиметров.

Конструкция трактора основана на жесткой сварной раме. Снизу основные узлы защищены металлическими листами. Из кабины производится управление навесным оборудованием. Обстановка вокруг трактора хорошо просматривается за счет большой площади остекления. Для комфортной работы имеются отопитель и вентилятор.

Изначально в качестве силового агрегата был выбран дизельный мотор с мощностью 100 лошадиных сил и объемом 6,3 литра. Удельный расход топлива у данного мотора 224 г/кВт·ч. На двух модификациях, появившихся немного позже, стали устанавливать двигатели с мощностью 75-80 лошадиных сил. Они были немного экономичнее. Их расход составлял 218 г/кВт·ч.

Другие модели Онежского тракторного завода

Среди техники, занятой в сфере лесозаготовки, произведенной отечественными компаниями, можно выделить трактор «Оженец-120» (по заводу ТЛТ-100А). Он предназначен для трелевки хлыстов, деревьев и сортиментов. Его агрегаты позволяют формировать воз, загружать его на платформу трактора и разгружать его. Само собой, перевозить лес трактор также способен.

Более популярной сегодня является модель «Онежец-110», или ТЛТ-100А-06. Это одна из модификаций указанного выше трактора. Отличие от предыдущей версии заключается в улучшенной проходимости. Это достигается за счет более широкой гусеницы и наличия бортового редуктора с двумя ступенями. Благодаря этому гусеничные трелевочные трактора данной модели могут работать на почвах с низкой несущей способностью и на снегу. «Онежец-110» за счет своей широкой гусеницы меньше повреждает лесные грунты. Ширина гусеницы составляет 640 миллиметров.

Оснащается трактор двигателем с мощностью 120 лошадиных сил. Расход топлива составляет 167 г/л. с. ч. Дополняется он коробкой передач механического типа с пятью скоростями вперед и одной задней. Поворотный механизм многодисковый сухого трения. Сам механизм оснащен барабанами, к которым присоединены ленточные тормоза.

Трактор трелевочный является незаменимым во время заготовки древесины. Его использование существенно облегчает процесс заготовки леса, делая его немного легче и быстрее.

Источник

Трелевочный трактор

Трелевочный трактор (скиддер) – спецтехника, используемая во время лесозаготовительных работ. Он был создан в 1947 г. инженерами Ленинградской лесотехнической академии имени Кирова и конструкторского бюро Кировского завода. По состоянию на 2020 г. в лесозаготовительном секторе РФ применяется 20 тыс. трелевочных тракторов для заготовки древесных материалов.

Назначение техники

Трелевка – процесс транспортировки целых деревьев, слоев, сортиментов или хлыстов к месту хранения или обработки. Она осуществляется без прокладки дополнительных дорог и путей. Трелевка может проводиться в суровых климатических условиях, независимо от времени года. Данный метод транспортировки лесных материалов используется на промышленных предприятиях, фермах и крупных лесных угодьях.

Скиддеры предназначены для перевозки древесных заготовок по обширным территориям в течение длительного промежутка времени.

Трелевочники способны перемещаться в условиях бездорожья, вне зависимости от погодных условий. Они отличаются высокой маневренностью, мобильностью, надежностью и универсальностью.

Технические характеристики трелевочного трактора (мощность, вес, размеры, клиренс, размер колеи и усилие на грунт) определяют его функциональные особенности и способность оперативно доставлять древесину в пункт назначения.

Конструкция трелевочного трактора

Трелевочные машины собираются на основе стандартных тракторов. Они состоят из следующих элементов:

Большинство трелевочников оснащается дизельным или бензиновым двигателем. Средняя мощность силового агрегата составляет 60 – 75 л. с.

Механизм сбора бревен

Трелевочные захваты отличаются высокой прочностью и универсальностью. Наибольшей популярностью пользуются механизмы Mammut с 3-х точечной навеской. Они созданы созданные для трелевки тяжелых сортов древесины. Средняя стоимость механизмов Mammut составляет 3 тыс. евро. Эти трелевочные захваты имеют следующие характеристики:

При эксплуатации трактора с трелевочными захватами необходимо обеспечить оптимальное сцепление между колесами и лесной тропой. Для этого требуется увеличить вес передней части трелевочника. В качестве утяжелителей используются цепи. Они также защищают колеса от физических соударений с деревьями, камнями и иными препятствиями.

Виды трелевочных тракторов

Выделяют следующие разновидности трелевочников по механизму сбора бревен:

Также существует классификация трелевочных машин по типу передвижения. Трактора с гусеничной базой обеспечивают лучшее сцепление с почвой и обладают повышенной проходимостью. Они устойчивы к воздействию влаги и имеют большую грузоподъемность. Трактора с колесной базой отличаются высокой скоростью, низкой стоимостью и большим дорожным просветом. Они могут перемещаться по дорогам общего пользования и не требуют частого технического обслуживания.

Популярные производители

Наибольшей популярностью пользуются трелевочники от следующих производителей:

В России крупнейшим производителем скиддеров является компания “Ростсельмаш”, расположенная в Ростове-на-Дону. Она создана на базе одноименного завода, построенного в 1929 г. Самой популярной моделью тракторов от компании “Ростсельмаш” является Rostselmash Versatile 2375 с дизельным двигателем Cummins.

Источник

Виды и особенности трелевочных тракторов: расписываем по пунктам

Трелевочный трактор TIGERCAT 635D

Любой трелевочный трактор, в том числе и легендарный ТТ-4, применяется для выполнения работ в лесной промышленности. В частности, техника должна перевозить уже срубленные хлысты и деревья с одного места в другое. Учитывая великую массу такого груза, перевозится он не на самом тракторе, а волоком (метод, по которому техника загружается лишь частично).

Назначение техники

Трелевочный трактор, это специальная техника, применяемая на работах по заготовке леса. Функции, выполняемые устройством, сбор и транспортировка деревьев к месту хранения или обработки. Метод, используемый тихоходной машиной, частичная погрузка дерева на платформу и войлок к месту назначения.

Процесс трелёвки, это транспортная операция со спецификой. Особенность процесса в том, что техника не нуждается в прокладке дорог и путей, а работает в условиях бездорожья, не зависимо от времени года.

На промышленных предприятиях, фермах, лесных угодьях этот вид транспорта незаменим. Распространение и популярность получили трелевочные трактора СССР, выпускаемые на заводе «Онежский» в Петрозаводске.

Узнаваемая модель, ТДТ-55, выпуск техники вёлся до двухтысячных годов. Тихоходная установка укомплектовывалась двигателями, которые различались по характеристикам, поэтому её использовали на участках дифференцированной сложности.

Общая характеристика

ТТ-4 – модель данного вида тракторов советского производства. Он является представителем 4 тягового класса и оснащается гусеничным ходом. Используется ТТ-4М для транспортировки стволов деревьев больших и средних размеров. Перевозится груз с лесных угодий на склады древесины, поэтому трактор должен хорошо себя чувствовать как на асфальтированном, так и на болотистом дорожном покрытии.

Для перевозки используется крупно-пакетный вариант погрузки на подвижной агрегат и платформу. Тракторные шасси также принимают активное участие в процессе использования навесного или прицепного оборудования для лесной промышленности.

Трелевочный трактор ТТ-4

Производят ТТ-4 на Алтайском тракторном заводе. Серийный вариант модели сошел с конвейера в 1969 году. С тех пор трелевочный трактор стал популярным по всей России и ближним странам.

В качестве основы для нового скиддера послужил агрегат модели ТДТ-75. Новинку оснастили более современными и прочными запчастями, что и позволило увеличить мощность трактора. По агрегатам и узлам модель ТТ-4 равносильна с сельскохозяйственным трактором Т-4А.

Особенности конструкции

Конструктивно, трелевочная машина похожа на классический трактор, устройство даже собирается на основе этого агрегата, например ЛТЗ-55. На раму, с задней стороны машины, крепят платформу с лебёдкой, на которую впоследствии будут частично загружаться хлысты (стволы поваленных деревьев без корней и веток).

Особенность устройства, увеличенная опорная площадь, для уменьшения давления на почву. Подвеска и колёса трактора усилены, что бы свободно передвигаться по лесу и пересеченной местности.

Кабина оператора расположена в передней части трактора, чтобы распределение деревьев относительно водителя было равномерно. При необходимости, на установку помещается дополнительное оборудование, которое расширяет функционал агрегата. К такому оборудованию относится: платформа, дополнительный захват, рама и прочее.

Разновидности трелевочных тракторов

Выполнение работ в лесной промышленности полно разных трудностей. Пути сопровождаются болотом, ямами, деревьями, преграждающими дорогу. Форма груза, который нужно перевозить (щепы, хлысты, целая древесина) также доставляет массу неудобств. Из-за таких особенностей и создали сразу несколько видов трелевочных тракторов и каждый из них должен выполнять свои функции.

Сегодня такая техника делится на три вида:

Скиддер

Скиддер – это универсальный вариант, он производится как и модульная транспортная система. У каждой единицы спецтехники есть свои функции, а прямые обязанности скиддера – это сбор и перевозка срубленных деревьев с лесной площадки на объекты промышленности.

Трелевочный трактор ТТ-4

Перевозка древесины происходит при помощи частичной погрузки. На всех скиддерах установлены лебедки, а ходовой механизм оснащен широкой рабочей площадью. Такие особенности позволяют снизить давление на почву и с легкостью преодолевать лесные пути даже после дождей.

Применяя данный вид трелевочных тракторов, перевозить груз можно надежно, оперативно и безопасно. Это доказано уже длительной историей применения такого трактора. Довольны функциональностью ТТ-4М и аналогичных машин их операторы. Это мощные варианты техники, которая выполняет свои задачи независимо от погодных и других условий.

Чокерный скиддер

Чокерный скиддер – техника, которая оснащается тросочокерным механизмом для выполнения лесозаготовительных функций. Чаще всего данный вид техники применяется в горных участках, ведь он, благодаря высоким показателям проходимости, позволяет выполнять работы оперативно и экономично. По сравнению с традиционным скиддером, чоперный вариант отличается компактными размерами и более высокой скоростью работы.

Трелевочный трактор- скидер HSM

Скиддер с захватом

Это вариант трелевочного трактора, который характеризуется компактным размером, малым весом и хорошими показателями устойчивости. Скиддер с захватом, кроме того что компактный, так еще и очень подвижный, он с легкостью выполняет задачи в тех местах, где большой трелевочный трактор загрузнет.

Захват, даже при учете легкой вибрации древесины, поддерживает в норме силу тока.
У такого варианта трелевочных тракторов есть и несколько преимуществ. Он может подбирать груз, а также регулировать его по массе, что позволяет выполнять работы без дополнительных трудностей. Все делает машина, ручного труда скиддер с захватом не требует.

Еще одним критерием для классификации трелевочных тракторов является вариант движителя. Он может быть двух видов:

Виды трелевочных тракторов

Трелевочный транспорт собирается на основе классических видов тракторов. Условно делится по характерным отличительным особенностям:

Часто встречаются гусеничные модификации, поскольку конструктивно устойчивы и с большей проходимостью. Чокерные транспортные средства способны перемещать брёвна, поваленные вальщиками деревьев. Это тихоходные агрегаты: ОТЗ-420, ТДТ-55, BELARUS ТТР-401М и др. Машины, не оборудованные чокером, укомплектовываются гидравлическим манипулятором, работающим совместно с валочной машиной. Это модели: ЛТ-154, ЛТ-187 и др.

Так же можете прочитать про Трактор Т-40 – Технические характеристики

Технические характеристики популярного трелевочного трактора

Среди техники для лесной промышленности, самой популярной является модель ТТ-4. У нее такие технические характеристики:

Габариты трактора

Двигатель

На тракторе ТТ-4 установлен дизельный агрегат с мощностью 110 л.с. Скорость вращения составляет 1600 об/мин. Благодаря дизельному топливу работают воздухоочиститель, форсунок и топливный насос. Максимальная скорость движения составляет 20 км/час.

Трелевочный трактор ТТ-4

Устройство

Трелевочный трактор данной модели оснащается просторной и удобной кабиной на 2 человека. Рабочий механизм находится в задней части. Выполнять задачи лесной промышленности можно и в холодную походу, кабина оснащается подогревом. Трактор получил дополнительный защитный слой на дно. Также усилили погрузочный механизм.

Онежские ТДТ-55 и ТДТ-55A

Трелёвочный трактор гусеничного типа был разработан конструкторами Онежского тракторного завода в 1966 году, а 2003 стал последним годом его выпуска. Трактор ТДТ-55 предназначен для выполнения транспортировочных и укладочных работ, для валки леса.

Модификаций трактора ТДТ-55 не так много. На трелевочный трактор ТДТ-55A-05 установлен усовершенствованный дизель.

Двигатель – дизельный СМД-18Н-01. Мотор требовал сложного техобслуживания, а при его эксплуатации возникли проблемы.

Так выглядят характеристики улучшенной модели трелёвщика ТДТ-55A:

Марки трелевочных тракторов

Трелевочная техника востребована в лесозаготовительной промышленности. Поскольку заготовка древесины необходима, тихоходные агрегаты выпускают в большинстве стран. В зависимости от производителя, меняются характеристики машин. Каждый пытается привлечь пользователя, внося в продукцию технические коррективы.

Рынок богат продукцией, зарубежного и местного выпуска. Кроме того, в хозяйствах встречаются машины, выпущенные в СССР. Среди российской техники пользуется спросом продукция Барнаульского, Кировского, Онежского заводов и другие. Зарубежная техника известна продукцией компаний «Caterpillar», «John Deere» и др.

Преимущества и недостатки

У ТТ-4М есть как положительные, так и отрицательные стороны.

Среди преимуществ трактора называют следующие особенности:

Но есть у ТТ-4М и минусы:

Китайский J-65a

Агрегат J-65a стал китайским аналогом лесного трелёвщика гусеничного типа ТДТ-40. Наше государство сняло его с производства около 50 лет назад. Затем состоялась передача КНР технологического оборудования и конструкторско-технологической документации, чтобы запустить в производство лесопромышленный трелевочный трактор ТДТ-40. Машина многократно модернизировалась и до сих пор производится в Китае.

Модификация ТДТ-40, выпускаемая китайским заводом, представлена лесопожарным трелёвочным трактором J-65a. Основное назначение машины – лесосечные работы. С её помощью деревья и хлысты собираются с рабочей площадки и доставляются на промежуточные склады. Трактор J-65a участвует при ликвидации лесных пожаров на труднодоступных участках местности. Для этого на машину устанавливается специальная навеска.

Трелевочный трактор ТДТ-40

Трактор, выпускаемый на Минском заводе (МТЗ), выпущен в 1955 году. Отличительная черта машины, двигатель увеличенной мощности, при небольших размерах, помогает установке передвигаться по бездорожью. В Советские времена техника востребована на заготовках леса.

На этом же заводе выпускался агрегат МТЗ-82Н, используемый для трелевки древесины.

Трелевочный трактор ТТ-4

Модель считается массовой и востребованной. Техника выпускалась на Алтайском заводе, за основу ТТ4 взята модель ТДТ-75. Период выпуска длился с 1969 по 2010 год. Трелевочный трактор ТТ 4 технические характеристики которого отличаются от большинства других агрегатов, укомплектовывался большим количеством навесной техники (включая бурильную установку).

Трактор трелевочный ТТ 4 технические характеристики:

Трелевочный трактор ТТ-4М

Тихоходный трактор, улучшенная установка ТТ4. Машина адаптирована для работы в условиях отрицательных температур и тяжёлого климата. На ТТ-4М устанавливается навесная техника, в том числе навигационная. Главное отличие ТТ-4М от ТТ-4, экономичность и цена.

Технические характеристики ТТ-4М:
