#35. Встала колом педаль сцепления или замена штока и выжимного подшипника.
Две или три недели не мог найти время чтобы написать в БЖ по поводу сцепы.
И тут … подкрался, как говорится, незаметно…
Так вот. Перед выходными, в последний рабочий день недели крякнула сцепа…
Задубела педаляка и все тут. То что дело было рано утром я как-то и не сообразил заглушить двигатель воткнуть скорость и таким макаром докатиться до дому, вызвал коллегу, чтобы тот дотянул меня.
Первый выходной день штудирования форумов в промежутках между делами говорил о том, что пришли в негодность рабочий или главный цилиндр. Плясал- плясал вокруг машины, потом открыл мануал, посмотрел все внимательно и принялся за проверку: рабочий и главный цилиндры исправны…
Решив, что с чего-то нужно начинать, и начинать с малого и заранее не расстраиваться, принялся за дело)
Поехал в магазин, не помню для чего, но требовалась мне двенадцатигранная звёздочка на девять(63р)
И тут, как говориться, бьёт в голову моча, и я решаю купить двенадцатигранную биту на восемь с переходом под трещетку (73р)

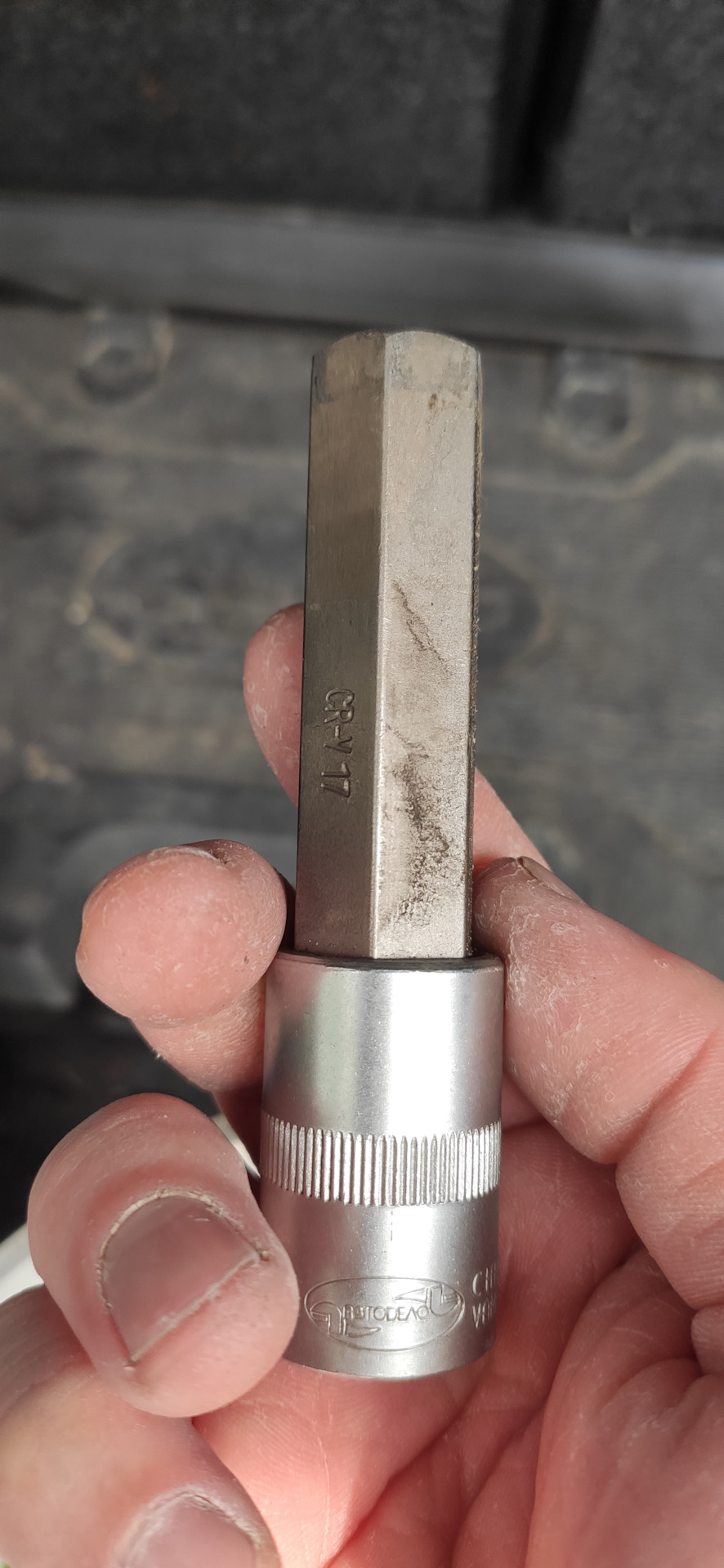

и шестигранник на 17 так же с переходом на трещетку (170р)
Подстелил на влажную после дождичка земличку старые заводские ворсовые коврики и начал снимать зелёную пробку, за которой прятались шток и выжимной подшипник.
Скажу сразу, что локеры у меня с бампером после капиталки не стоят, поставлю после обкаточных 1000-1500 км, как заменю масло и устраню всякие мелкие косячки)
Так же добавлю, что ничего не домкратил, не снимал никаких колес все получилось почти прекрасно и так, но обо всем по порядку.)

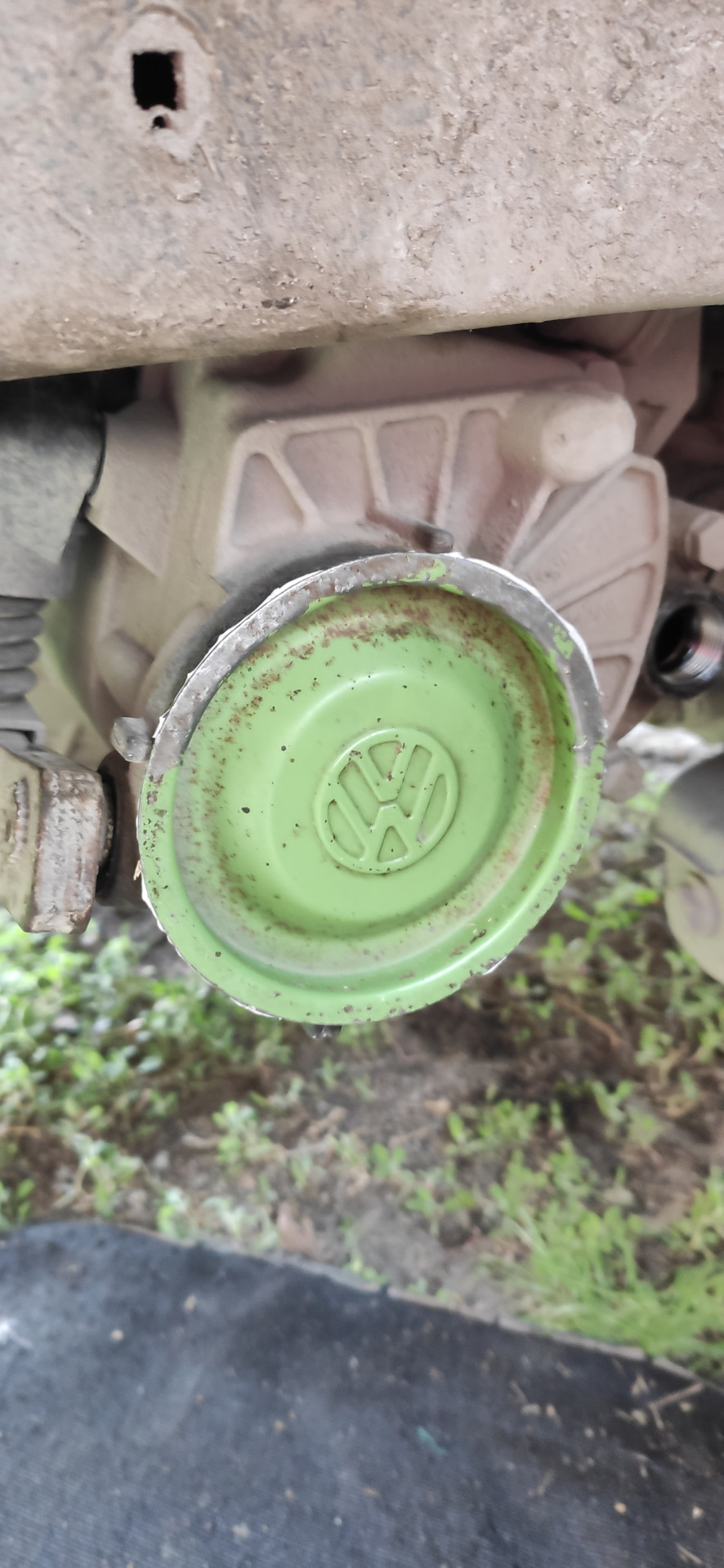

На коробке со стороны этой зелёной пробки есть 4 отлива, напоминающие перекрестие прицела, которые намекали почти стопроцентно на то, что там есть пазы для съёма, но не даром в просмотренных мною видео все сбивали эту крышку снизу, так поступил и я, ибо эти ковыряния и попытки снять крышку через эти пазы не увенчались успехом…

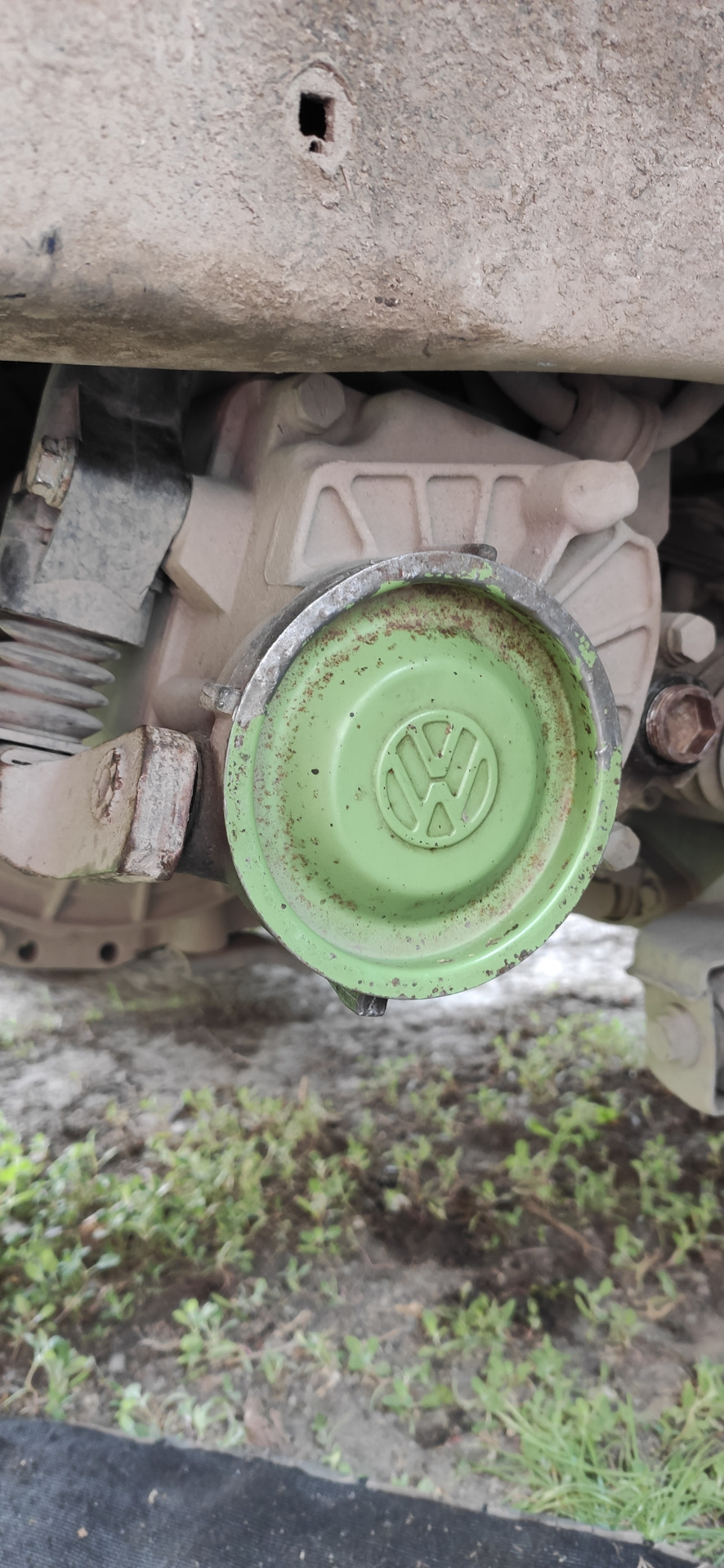

Аккуратно отвёрткой и молотком, буквально по миллиметру выбивал эту пробку чтоб не хлестануло масло в лицо, подставил бутылку, возможно из-за того что машина стоит немного под уклоном оттуда слилось 0.5л чернющего, вонючего масла…
Ну и как после подобного можно поверить мануалу, что масло льется на весь срок службы?

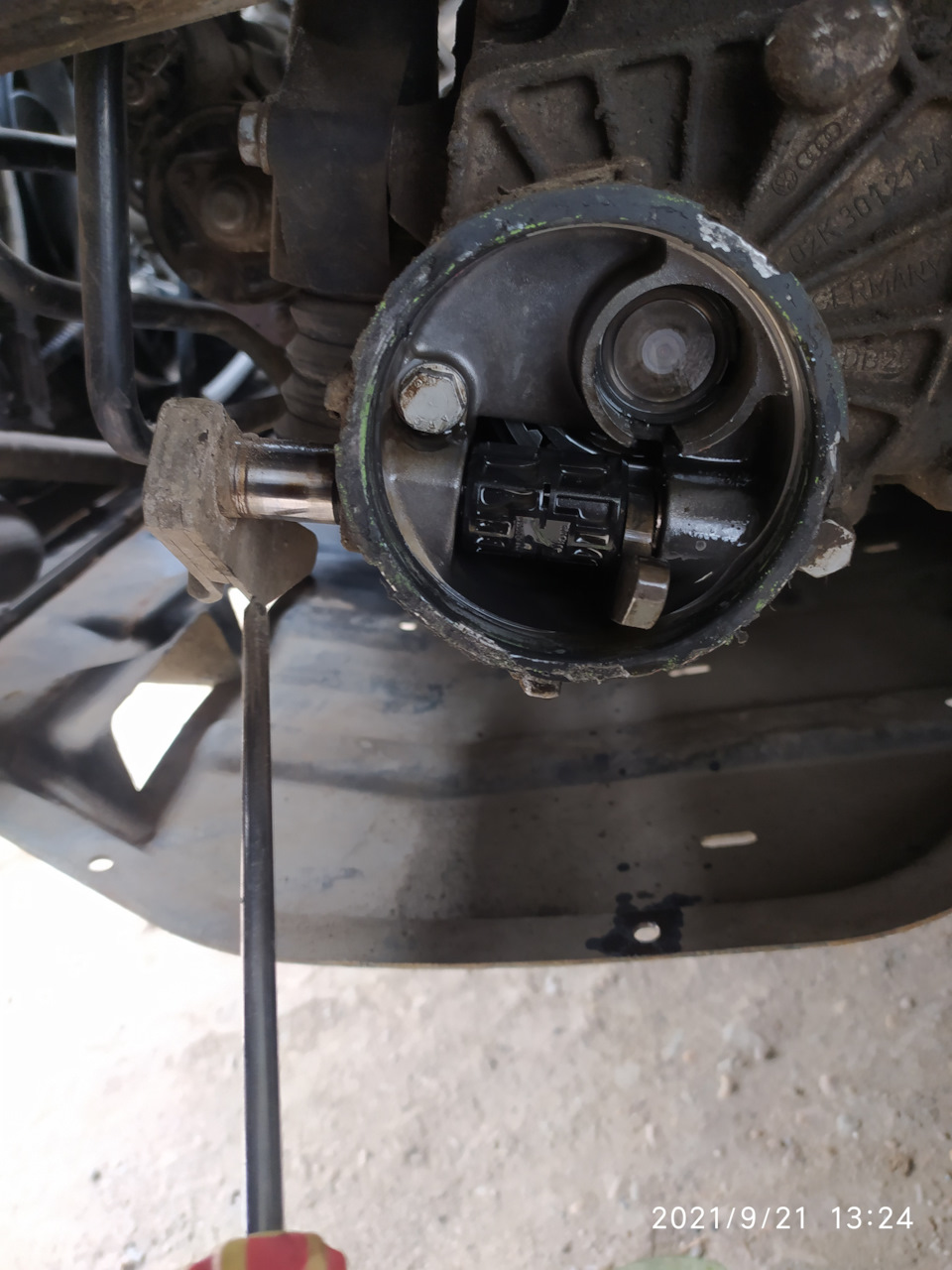

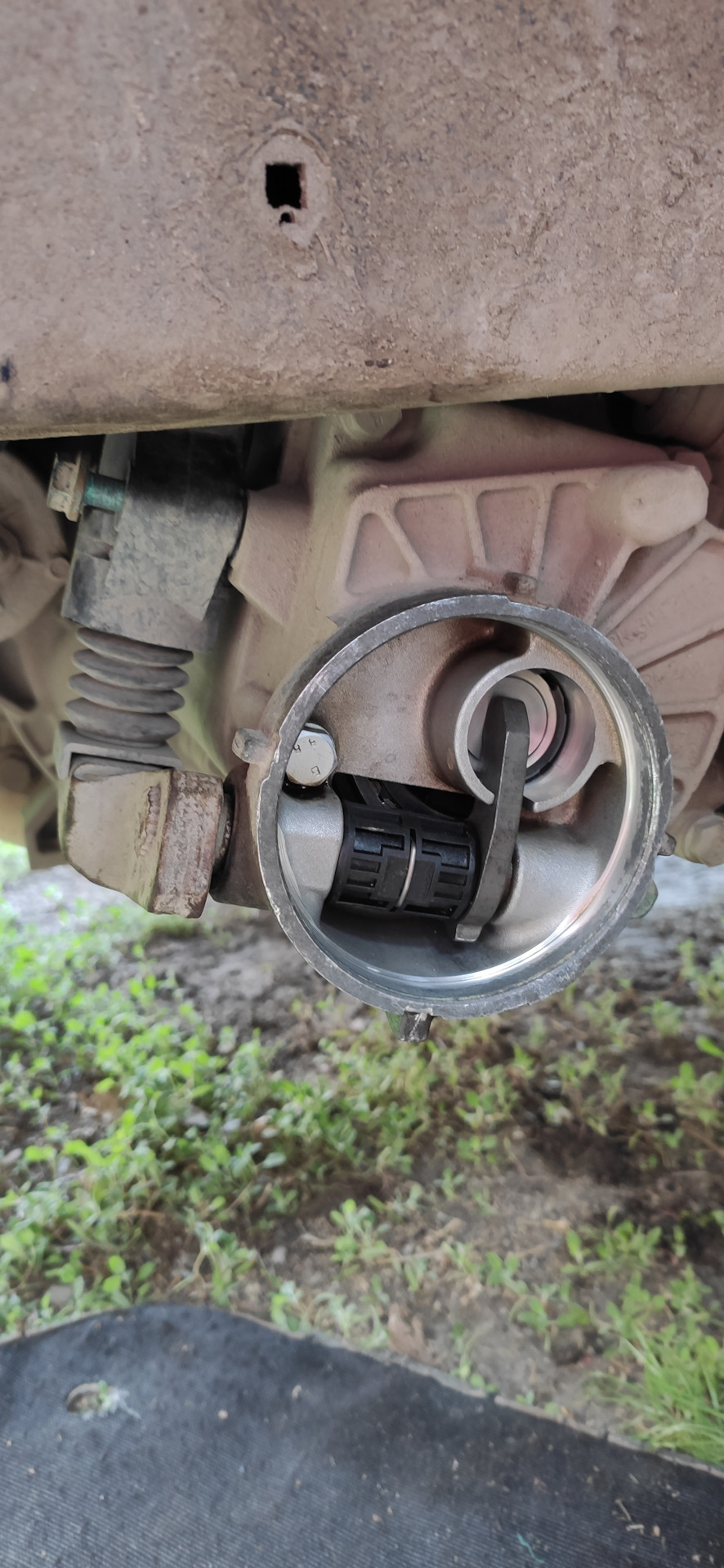

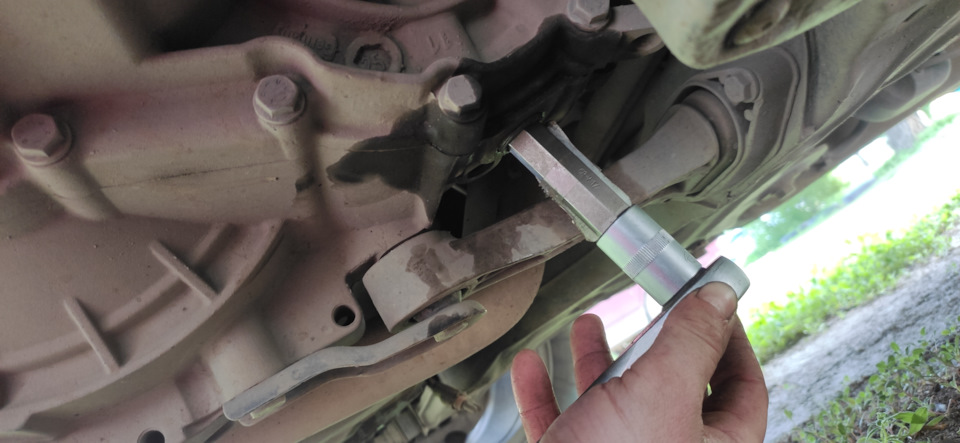

Достал заглушку, надавил на рабочий цилиндр и увидел, что выжимной просто в труху…
Взял ключик на 13ть отвинтил два болта крепящих рабочий цилиндр, приподнял, отвёл в сторону, снял штопорную скобу с пластиковой запчасти на вилке
и начал ее доставать, попутно снял так называемый курок.

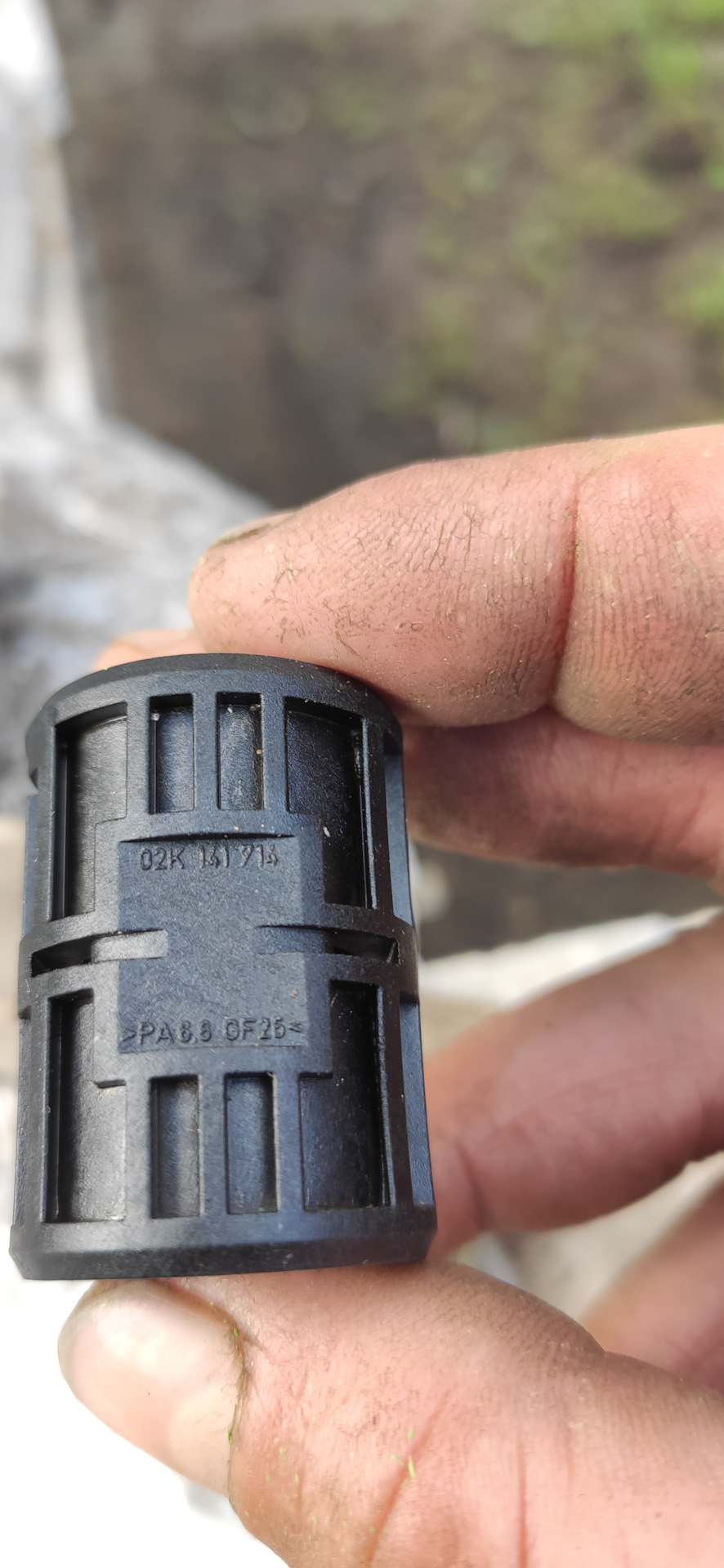

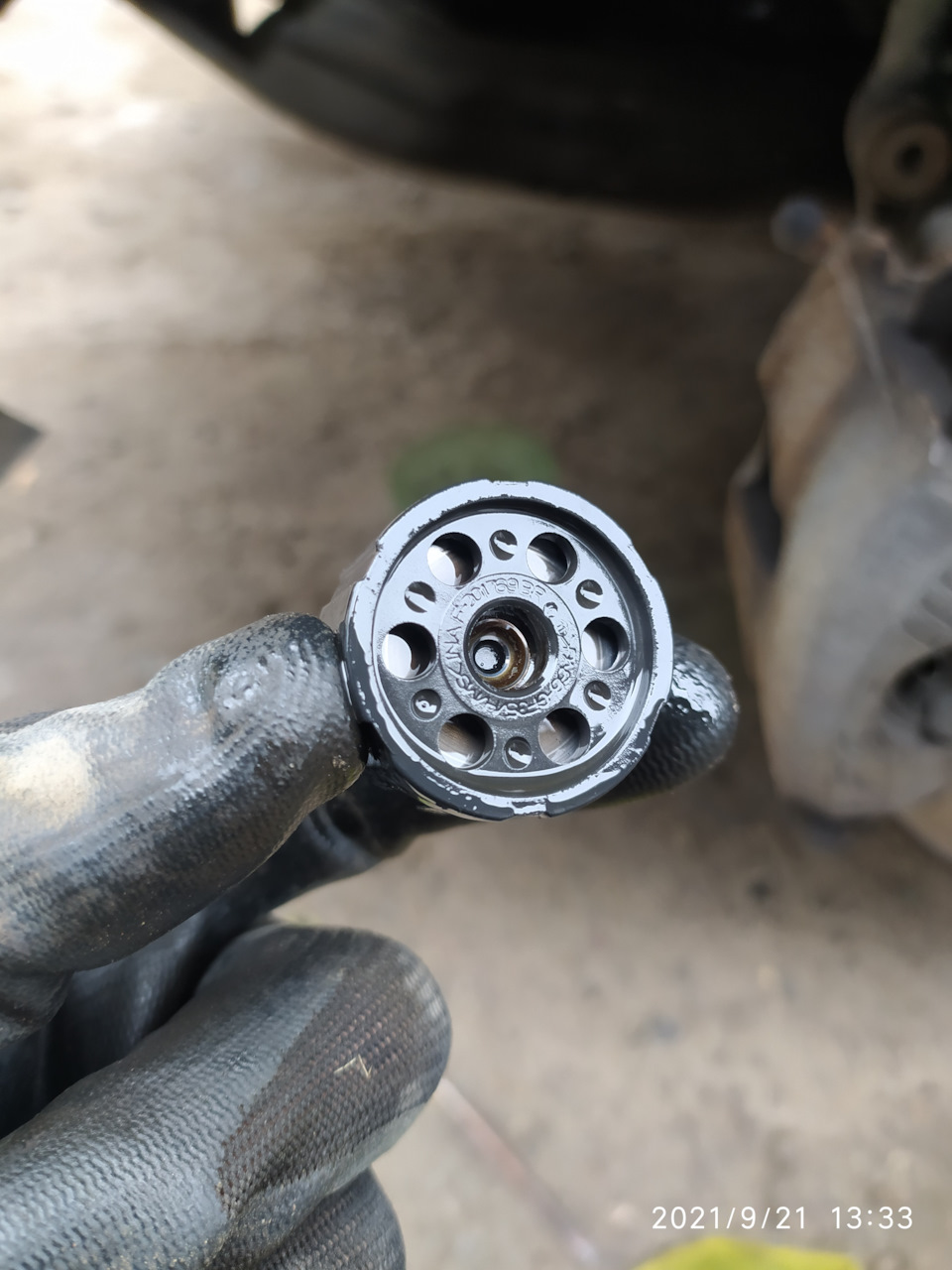

После достал всю срань, оставшуюся от выжимного, затем достал шток…
И первое на что начал грешить это то, что поставили его другой стороной, т.е. с одной стороны он более округлый и этой самой стороной надо ставить к подшипнику, а конусной в сторону маховика.

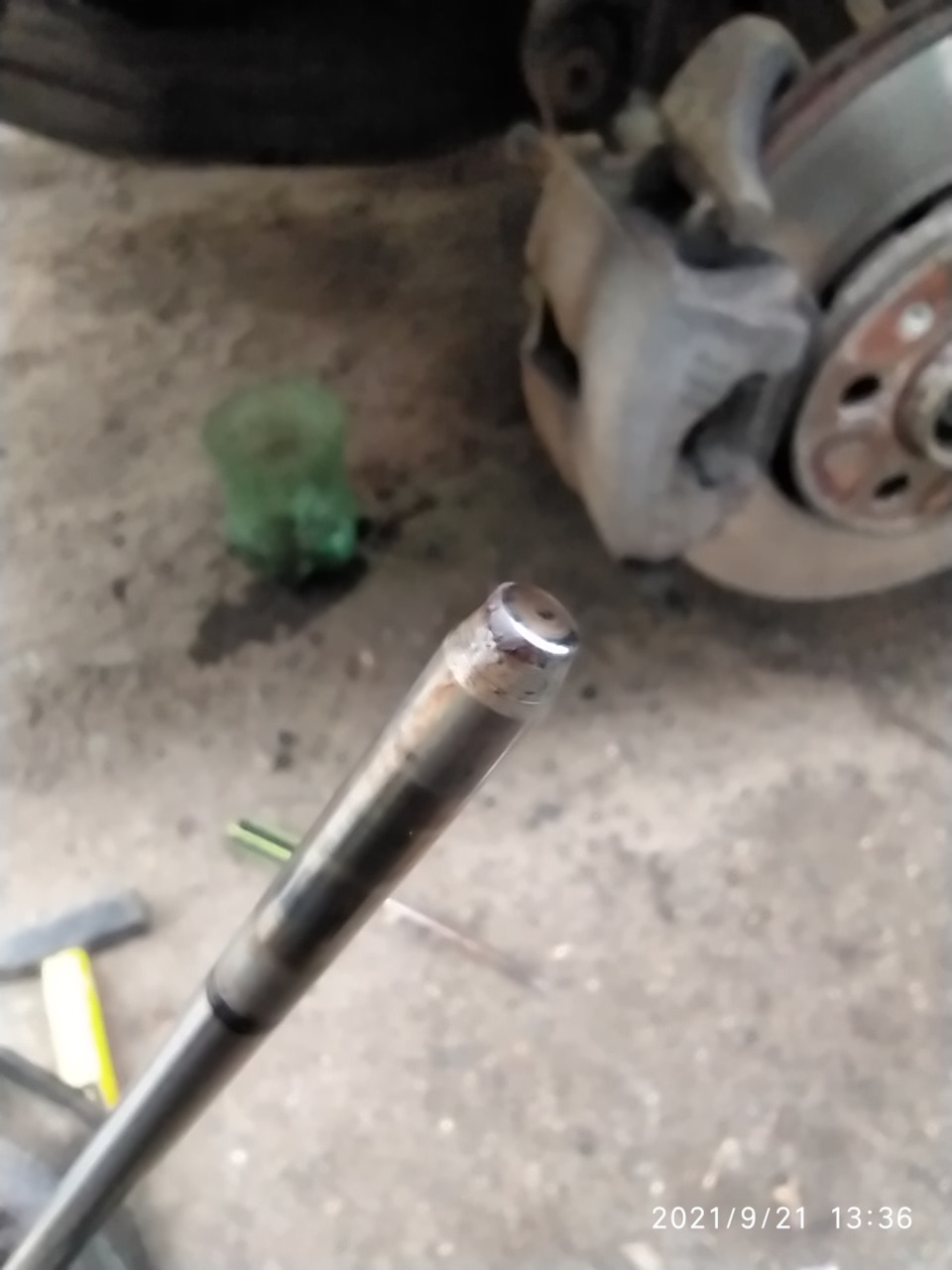

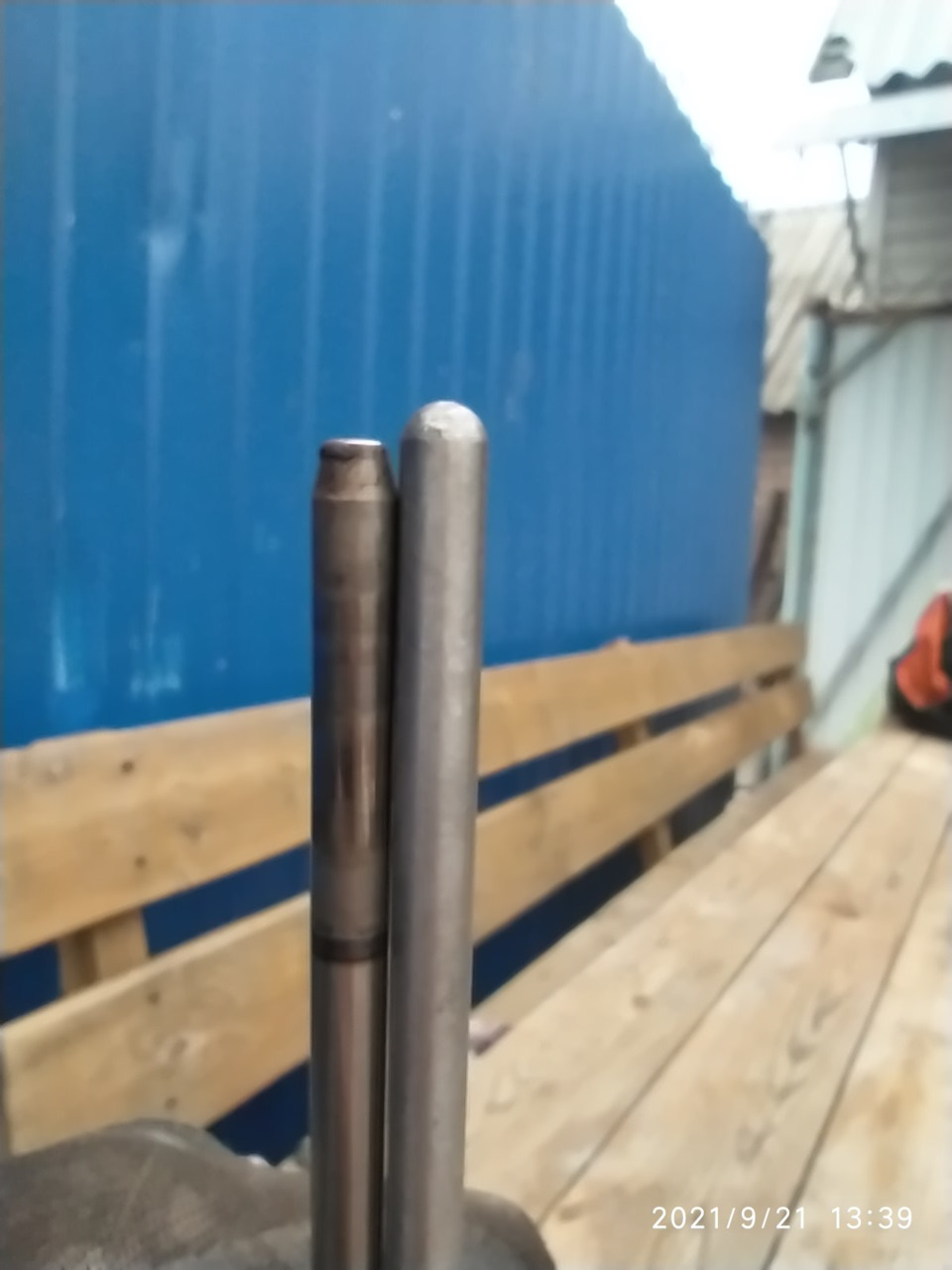

Но не только эта возможная беда стала причиной превращения в труху…Шток был сильно изношен 335мм, в то время когда родной размер 342мм
Все достал руками и подшипник(точнее что от него осталось), шток и вычистил все внутри.

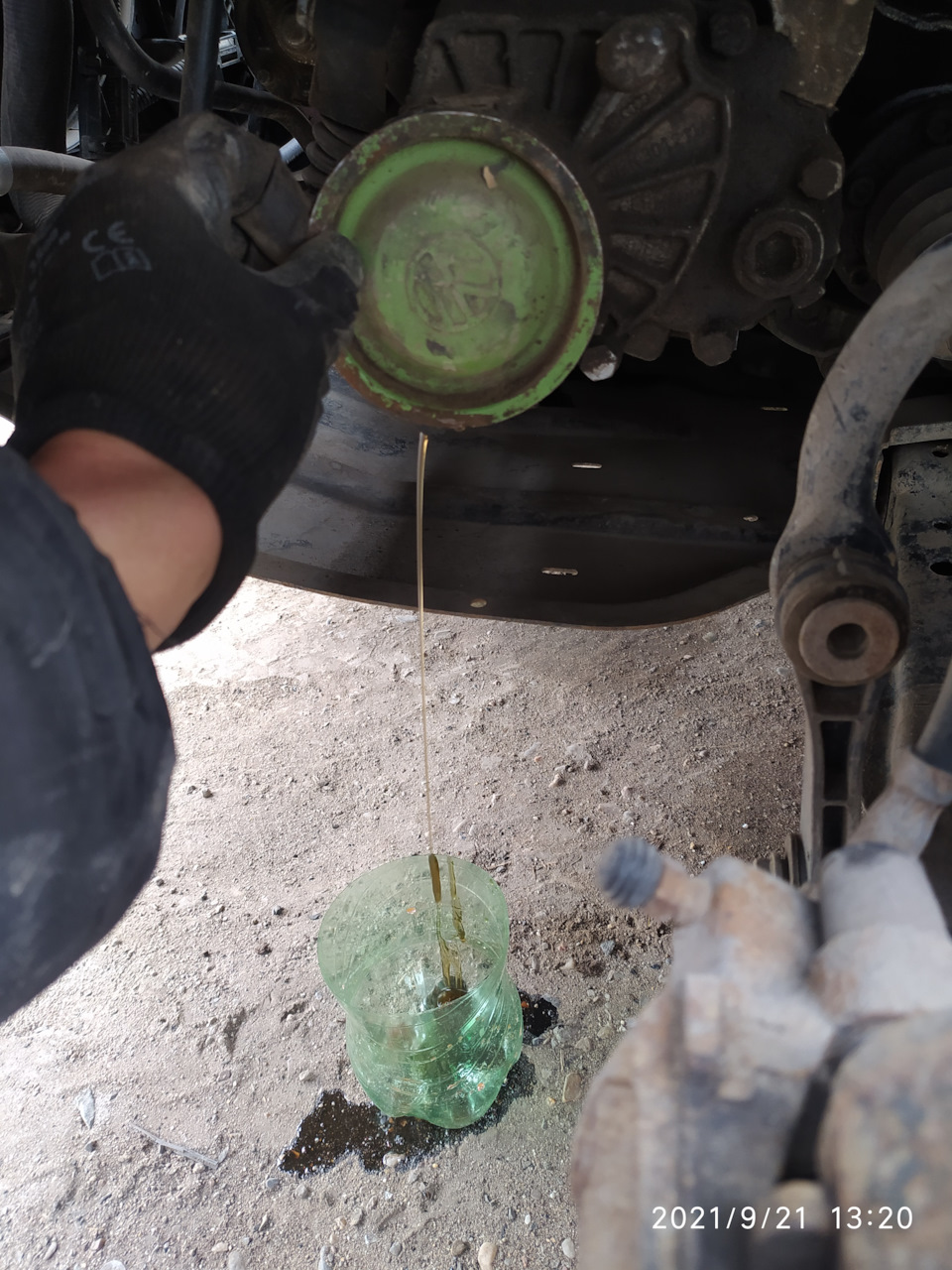

Улегся под машину, и начал откручивать сливную пробку купленный шестигранником на 17, масло все чернющее вонючее, но стружки не обнаружено)

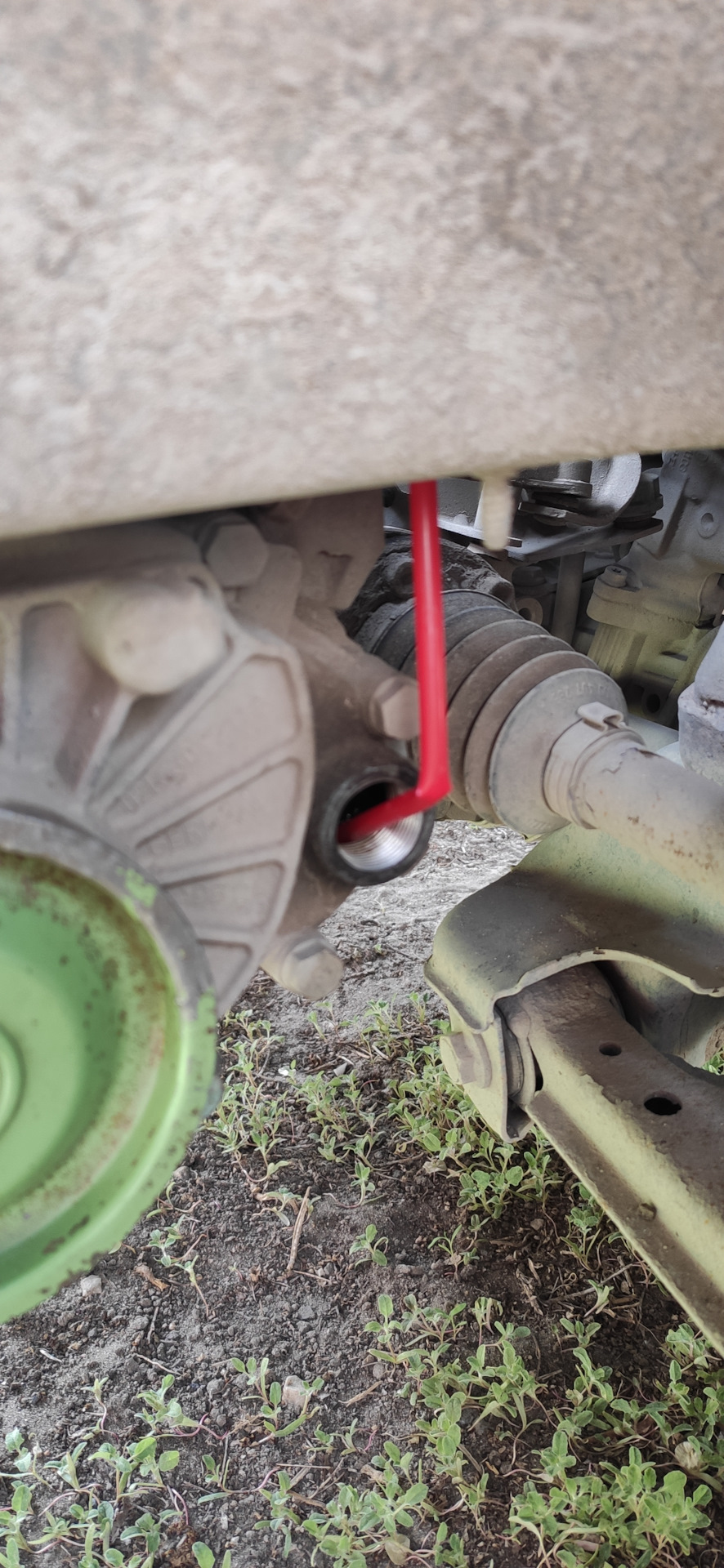

Потом открутил заливную пробку тем же шестигранником.
Выжимной Luk 500 0249 11 — 371р
Масло не билось, плюс ждать было долговато там где нашел, решил не заморачиваться и купить в ближайшем магазине

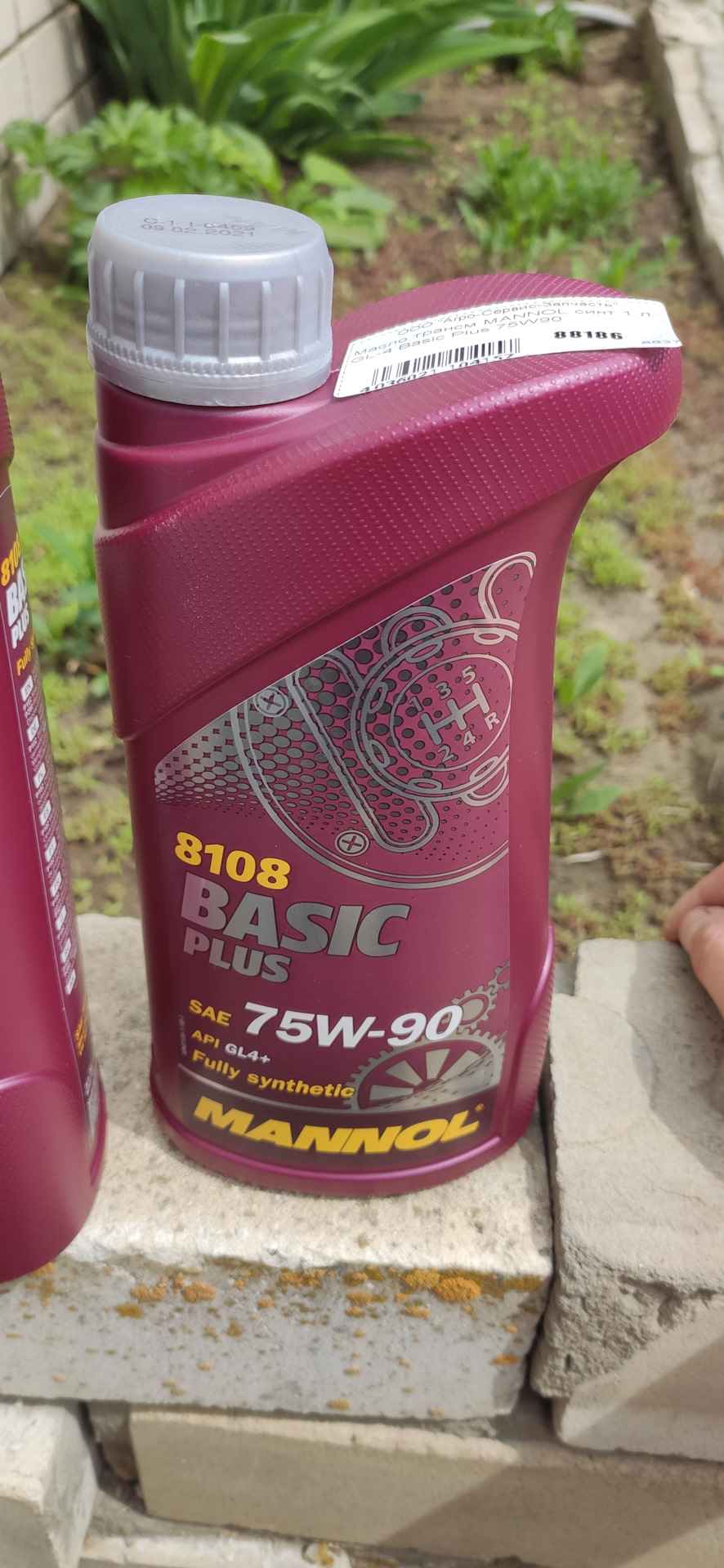

По мануалу в коробас льется 1.6+0.1 синтетика 75w-90 сильно шиковать не стал и купил две литрушки манола по 482р

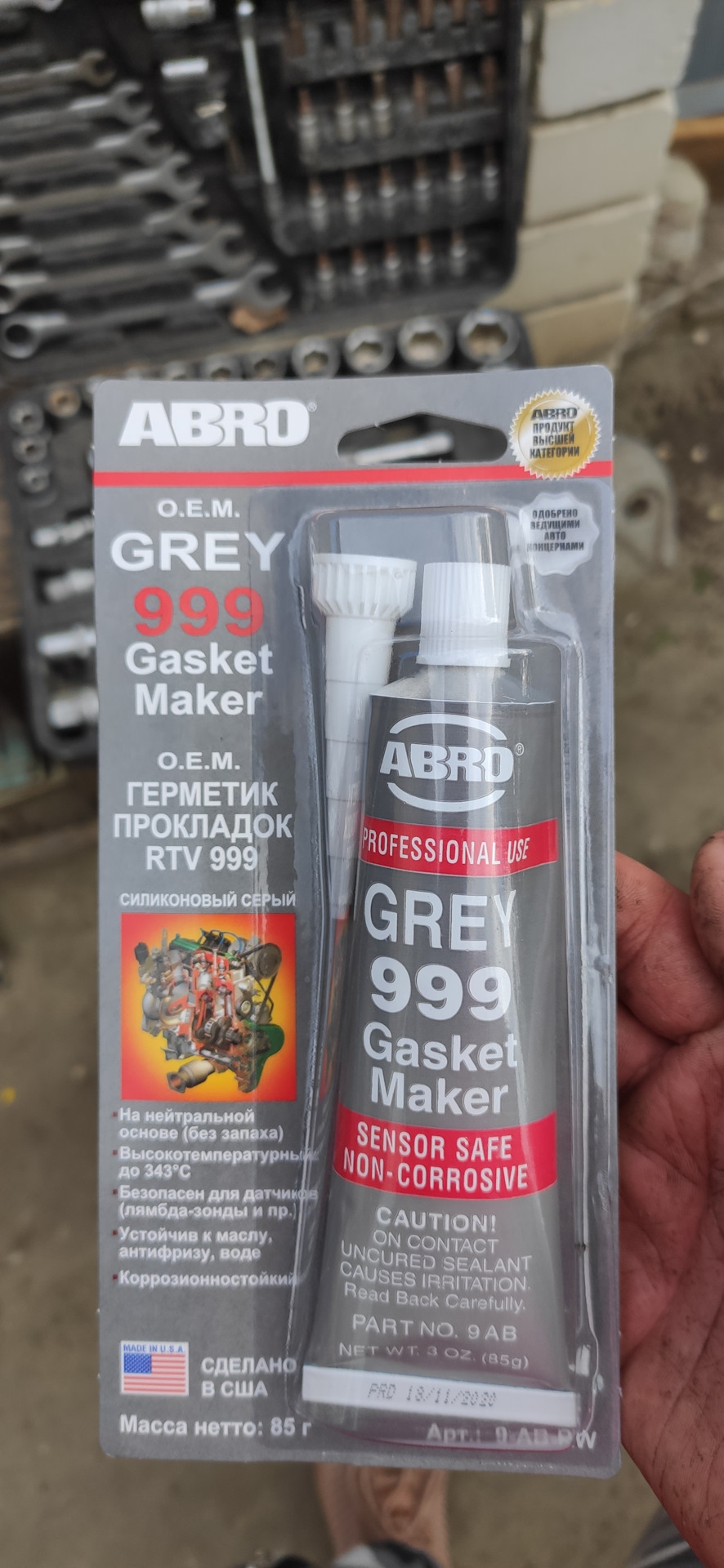

и серый герметик за 200 с копейками, чтобы посадить на него заглушку.
Пока ждал запчасти поставил микрик в водительскую дверь omron d2hw-bl211h 220р за штуку итого 440р.
Почему только в водительскую?! Та хотя бы потому, что ставить все и разбирать задолбался, а самое главное лоханулся и заказал одинаковые, а на пассажирскую нада, блин другой d2hw-bR211h…
Тут нам понадобился торкс 20 открутить обшивку, отвёртка крестовая снять ручку водителя и стекло, купленная двенадцатигранная бита на восемь открутить замок, торкс на 15 ослабить болт, который держит личинку замка, плоская отвёртка, чтобы подковырнуть тросик замка и эту самую личинку, ключик на 10 снять внутреннюю обшивку двери
Так же выправил зелёную заглушку коробки, чтобы поставить ее на место и ацетоном оттер внутреннюю часть от краски.
К следующим выходным пришли запчасти, без лишнего труда поставил шток, подшипник, и т.д.
Намазал небольшим слоем герметоса заглушку и воткнул ее на место.

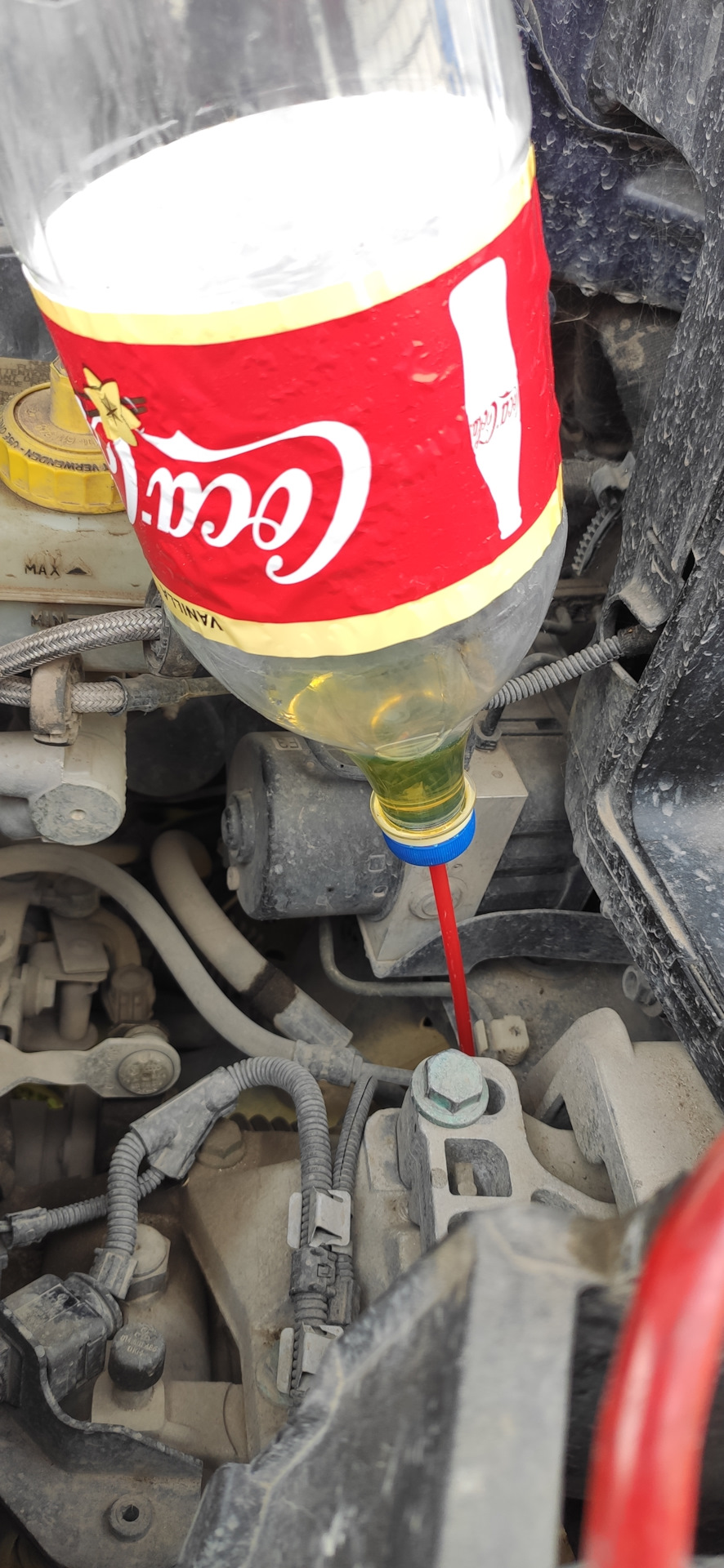

Закрутил сливную пробку, из пластиковой двухлитрушки и трубки из под шарика соорудил себе спец. инструмент для удобства транспортировки масла из заводской тары в коробку)))
Масла поместилось примерно 1.6л, как раз под нижнюю границу заливной пробки

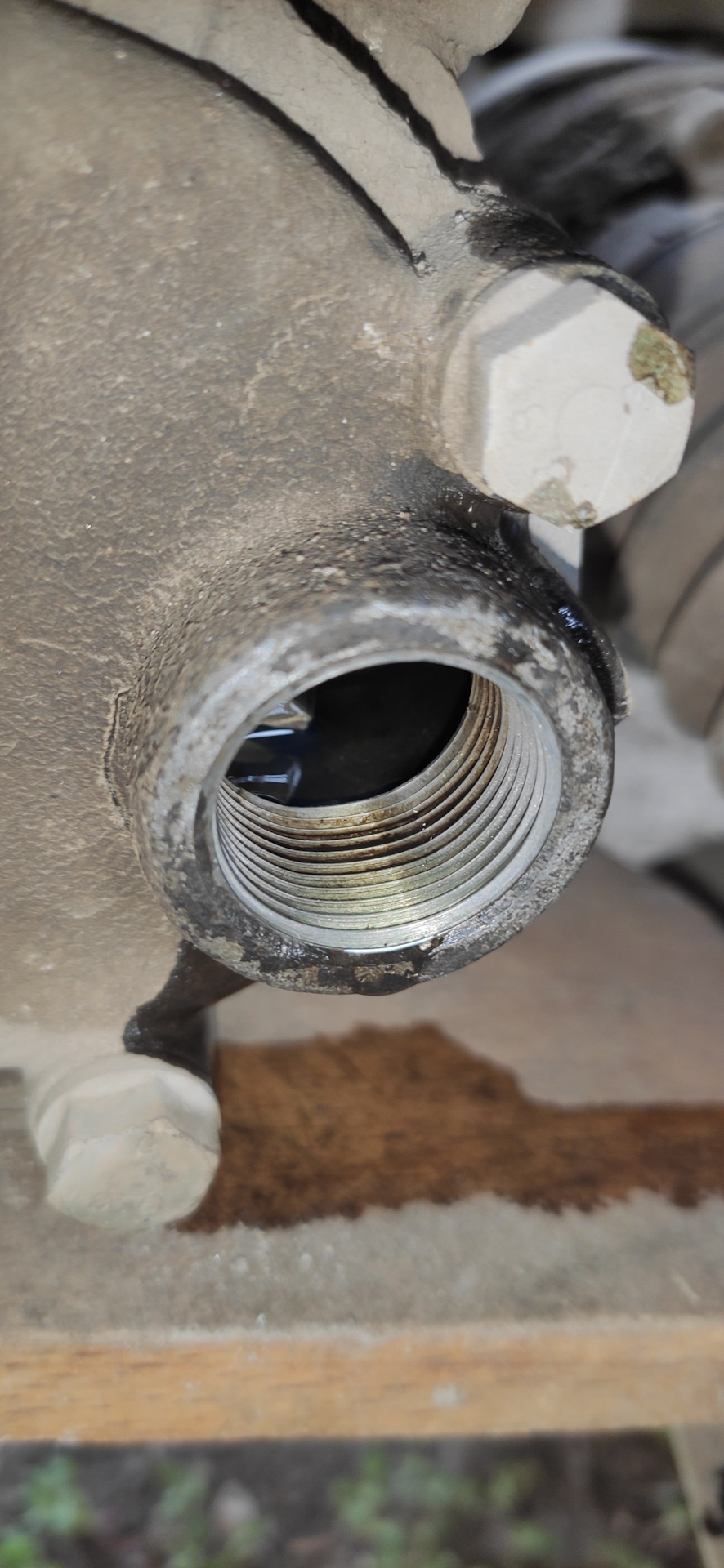

, начал закручивать пробку…все шло как по маслу и тут…цыть…думаю ну трындец.резьбу сорвал, как так то?! И тянуть не тянул…

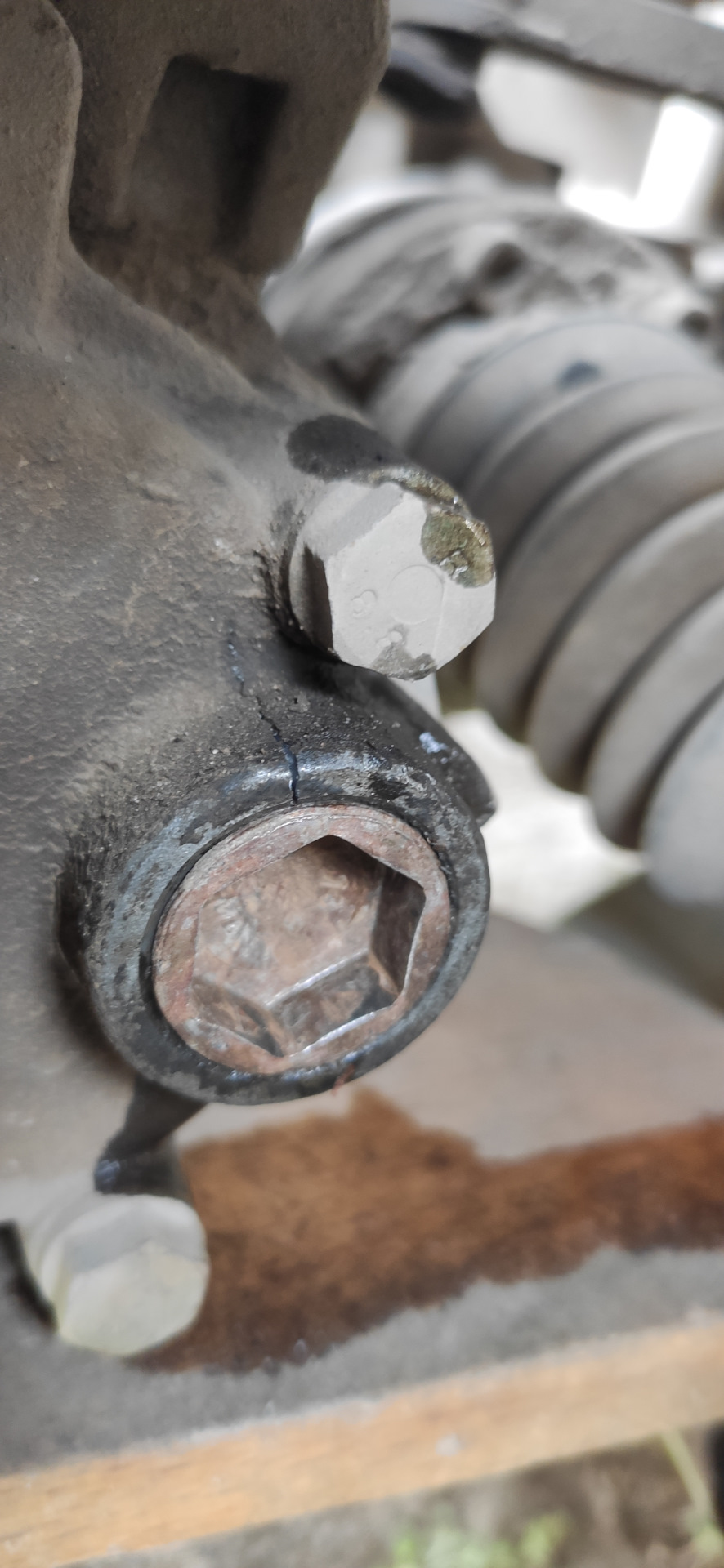

Начал осматривать все это дело и увидел трещину…
запаниковал чё делать, как быть созвонился с другом сварщиком, потом набрал другому, на что второй сказал не делай голову, давления масла там особо нет, лопнула сверху, мазани своим этим герметиком или поксиполом…начались поиски поксипола…
Вот недавно попадался на глаза, а щас как на зло его нет…
Поездил пару дней на работу, понаблюдал есть ли течь масла и внезапно вспомнил где эта зараза поксипол может быть…
Вот тут мне пришлось для удобства домкратить машину и снимать колесо, чтобы подлезть и аккуратно замазать трещинку. Чуть-чуть подоткрутил пробку чтобы металл на трещине сошёлся и оставил это дело сохнуть почти на сутки.
Три-четыре дня после решения проблемы с этой небольшой поломкой я покатался и тут что-то зашелестело со стороны двигуна, когда директор попросил довезти его после работы до дому…
Ну думаю, это он кастанул какое-то заклинание, щас с тачки выпрыгнет и все пройдет…
Поехал до дома вроде ничо, все норм, заехал на заправку, потратить последний рубас, тронулся с заправки и началась какая-то дичь : до двух тыр оборотов что-то уверенно так то ли цыкатит то ли шелестит опять таки со стороны движка…
Остановился, дёрнул капот, слушаю вроде ничего не бьёт, сел поехал-такая ж херня…на каждой скорости до двух тыщ чё-то подзвенивает.
Разгоняю на второй чуть больше двух этих сраных тыщ и тут пропадает цыкачание вместе с движком…
Щёлкнул аварийку, принял на обочину, скинул верхнюю крышку ремней, ремни на месте, с видимых сторон зубцы тоже на месте, вроде не болтаются…
Так как заглох рядом с домом, метров 500-700 не доехал всего-лишь, дорога проездная посидел, покурил, подождал с моря погоды…хер кто даже остановился, а даже наоборот, когда я начал тачку в одно жало толкать фафакать, мол пропусти, ты чё тут тихоход на дорогах общественного пользования забыл.
Ещё и на светофоре на красный попал, метров за 50 до дома ещё небольшой уклон…
Толкаю, корячусь весь в потниках, в этот пригорок, тут ещё надо придумать как миновать небольшую канаву в виде оттока для воды…
Я тем вечером лег спать, на следующий день после работы и колыма психанул и набрал пивища, мне перезвонил дружище, с наездом ты чё раз мне не дозвонился жене не набрал моей, щас приеду глянем, в свою очередь я долго отнекивался и не хотел к машине и пальцем прикасаться…
Вот и здрасти…опять та же самая песня…а тут ещё перед весь гремит, собрал на ремонт передней подвески…
Замена штока сцепления и выжимного
Появилось чуть чуть времени, а в багажнике всегда есть, что поменять. В этот раз жребий пал на шток сцепления и выжимной. Были приобретены ещё 9 месяцев назад:
Шток 015141741AA (Chery Amulet)
Выжимной 3151802003 SACHS
Сразу оговорюсь, выжимной подшипник от компании LUK мне понравился гораздо больше.
Замена довольно проста!
Домкратим переднее левое колесо (если нет подъёмника).
Снимаем колесо, подкрылок, защитный пыльник. Видим зелёную железную крышку. Она на герметике, снимается широкой плоской отвёрткой, поддевая по кругу.
Чтобы вытащить выжимной подшипник нужно освоить лапку (она на шлицах). Вынимаем стопорную скобу
Поддеваем отвёрткой вал, и отодвигаем его пока лапка на выжимном не опустится вниз
Магнитом достаём выжимной
На штоке значительная выработка
Далее всё в обратной последовательности, только
