«развальные» болты

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

Продолжим тему «закисших» болтов.
Скажу честно, редкий, очень редкий случай, когда «развальный» болт можно снять без повреждений. Во всех остальных случаях такой возможности нет!
Самое интересное это стоимость этих болтов. Цена в пределах 300-2500 руб за один болт, в зависимости от марки и модели автомобиля. Полагаю вы согласитесь с тем, что не каждый владелец автомобиля готов купить крепеж за подобную сумму… В некоторых автомобилях до восьми болтов с эксцентриковой шайбой, и как правило достать их при замене сайлентблоков целая история… На большинстве автомобилей эти болты нужны только при крупном ремонте подвески, тем не менее, цена все же высока. Потратив некую сумму на закупку запчастей, необходимо учитывать сумму ремонта, если вы не ремонтируете самостоятельно. А тут как снег на голову… Еще, еще, еще…
Я хочу предложить альтернативу покупке подобных болтов, изготовив их самостоятельно. Сложного ничего нет.
Нам потребуется:
1) старые эксцентриковые шайбы (снятые с автомобиля)
2) ответная часть эксцентриковой шайбы (та, что около шляпки болта)
3) сварка (полуавтомат или электродуговая, кому какая больше нравится)
4) болгарка
5) болт нужного диаметра и длины (класс прочности не ниже 10-ти, купленный в автомагазине в отделе ВАЗ, ГАЗ, ПАЗ, КРАЗ, МАЗ, КАМАЗ и т.д., в этих отделах всегда есть все необходимое)
6) кофе, сахар, сигареты ))))

Как и что делать на фото. При подсчете стоимости работ и стоимости обычных болтов на выходе получается намного дешевле))) а работает также )))
Всем удачи и ровных дорог.

Источник

Нестандартный (кастомный) сход-развальный болт своими руками

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

В этой статье немного пографоманю про развальные болты…

Кто считает, что все знает, может сразу перепрыгнуть на следующую часть («Практика»).

Итак, про развальные болты никто никогда не вспоминает ровно до тех пор, пока не придется их срезать, ибо они так чертовски закисли, что иначе их снять не представляется возможным.

Так вот, у развального болта есть 3 фишки:

(а) Это высокопрочный крепеж
Обычно класс прочности от 10.9 и выше. Увеличение прочности достигается за счет термообработки. Это важный нюанс, который вылезет снова чуть ниже.

(б) У него есть эксцентрик

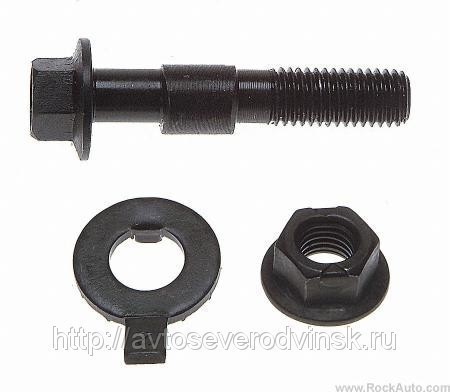

Именно наличие эксцентрика обеспечивает возможность регулировки положения оси болта в небольшом диапазоне. Эксцентрики могут быть разного исполнения: цельные, запрессованные, или вообще располагаться на теле болта (а не под шляпкой).

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

(в) У него неполная резьба
Основное тело не имеет резьбы, т.к. на этой части висит рычаг.

Все эти 3 фишки и делают эти болты особенными, что усложняет подбор и увеличивает их стоимость по сравнению с обычным крепежом.

Обычно срезанный закисший болт меняется на новый оригинал, и про него снова забывают.
Если найти оригинал по каким-то причинам невозможно, то тут начинается колхоз.
А также колхоз начинается, когда по каким-то причинам требуется НЕСТАНДАРТНЫЙ развальный болт.

Конкретно в моем случае требуется значительно увеличить диапазон регулировки (мне нужно +/-15 мм), поэтому штатного хода +/-8 мм недостаточно.
Идеальным вариантом был бы высокопрочный болт, который вставлялся бы в увеличенный эксцентрик с буртиками под шляпку болта вот таким образом:

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

Но у этого болта должна быть удлиненная шляпка, поскольку упорные буртики «съедают» рабочую высоту шляпки. К сожалению, таких болтов мне найти не удалось, поэтому пришлось искать другое решение.

Вариант приварить эксцентрик к шляпке я отверг, поскольку варить высокопрочный крепеж не есть гут. Как я писал выше, прочность достигается за счет термообработки. Любая же сварка приведет к снижению прочности, а также создаст дополнительные внутренние напряжения, что мне тут нафиг не нужно. Поэтому, к сожалению, в этот раз без сварки.

Поэтому я решил эту задачу со стороны гайки:

(а) покупаю высокопрочную гайку DIN6331 М16

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

Выбор этой гайки обусловлен тем, что она имеет высокую шляпку, а также имеет упорный бурт. ГОСТовских аналогов не нашел. Из плюсов — гайка уже в цинке. Из минусов — шаг резьбы только 2, полуторного нет 🙁
Да, пришлось потратить много времени, что найти продавца подобного крепежа в штучном количестве. Обычно либо вагонами, либо минимальный заказ на 100500 денег. Нашел, рекомендую.

Находятся не в самом удобном месте, но в подобных случаях кривить носом не приходится.
Бонусом нашел у них много конструкционного профиля и пром.фурнитуры. Зачет!

(б) покупаю высокопрочный болт М16х120×2 (прочность 10.9) с неполной резьбой

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

Изначально я нацеливался на болт длиной 130 мм, но такие есть только с шагом 1.5. Поскольку гайка у меня с шагом 2, то пришлось пожертвовать длиной болта. Также, к сожалению, в цинке нету, только черные.

Нашел этих продавцов тоже не сразу, т.к. снова поначалу находились только продавцы «вагонов».
Эти ребята находятся в центральном павильоне (северная часть) в Кунцево прямо у входа. Рекомендую.

Итак, концепция весьма проста: болт проходит через раму и через эксцентрик, сверху накручивается гайка DIN 6331. Для регулировки на гайку временно надевается специальный ключ, который позволяет вращением гайки изменять положение болта. Затяжка осуществляется болтом, гайка неподвижна. После затяжки ключ вынимается до следующего раза.

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

На штатном подрамнике развальные болты упираются эксцентриком в специальные выштампованные упоры. Поскольку эксцентрики у меня крупнее, то эти упоры пришлось забить внутрь, проварить и зашлифовать.

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

Эксцентрики вырезал и сварил из 5-мм нержавейки, ключи — из обычной чернухи.

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

Штатные упоры я забил внутрь, проварил и отшлифовал, а сверху приварил новые упоры под мои размеры.

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

Процесс установки новых развальных болтов:

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

Приятным бонусом является ценник. Так, высокопрочная гайка DIN6331 М16 обойдется в 130 рублей, а высокопрочный автомобильный болт М16х120х2 = 190 рублей.
Штатный же 6508907AA болт на Dodge Nitro стоит от 1500 руб 🙂

Источник

Битва с развальными болтами… Победа на 75%…

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

Почти год назад после капитальной переборки рулевой рейки и последующим визитом на сход-развал, выяснилось, что развальные болты закисли намертво. Я потом попробовал их хоть немного расшатать, но ничего не получилось. Гайки открутились без проблем, а вот болты (все 4) даже не стронулись. В наличии был инструмент на 1/2′ и вороток из трубы на метр. Тогда в мои планы не входило обломать болты или замять резьбу на болтах при выколачивании, т.к. развал показал лишь незначительное расхождение угла правого колеса от номинала.

В Сети есть довольно много информации, что подобные приржавевшие болты сильно помогает вытаскивать строительный перфоратор в режиме долбления. И это довольно очевидный совет! В чём я сегодня и убедился. Друг подогнал перфоратор (у меня не было) ещё в прошлом году, но времени и желания тогда заниматься вообще не было, да и осень уже наступила с постоянными дождями (все работы с машиной делаю на улице).

Видео для ознакомления помощи перфоратора для извлечения прикипевших болтов: 1, 2, 3.

Подготовился сегодня основательно: перфоратор и бур к нему, инструмент, трубы-воротки, ВД-шка, графитовая смазка, дрель электрическая и шуруповёрт со сверлами (на случай облома болта и высверливания), газовая горелка с баллонами, напильники (включая круглые), новые развальные болты. И ещё куча всего, что могло бы пригодиться.

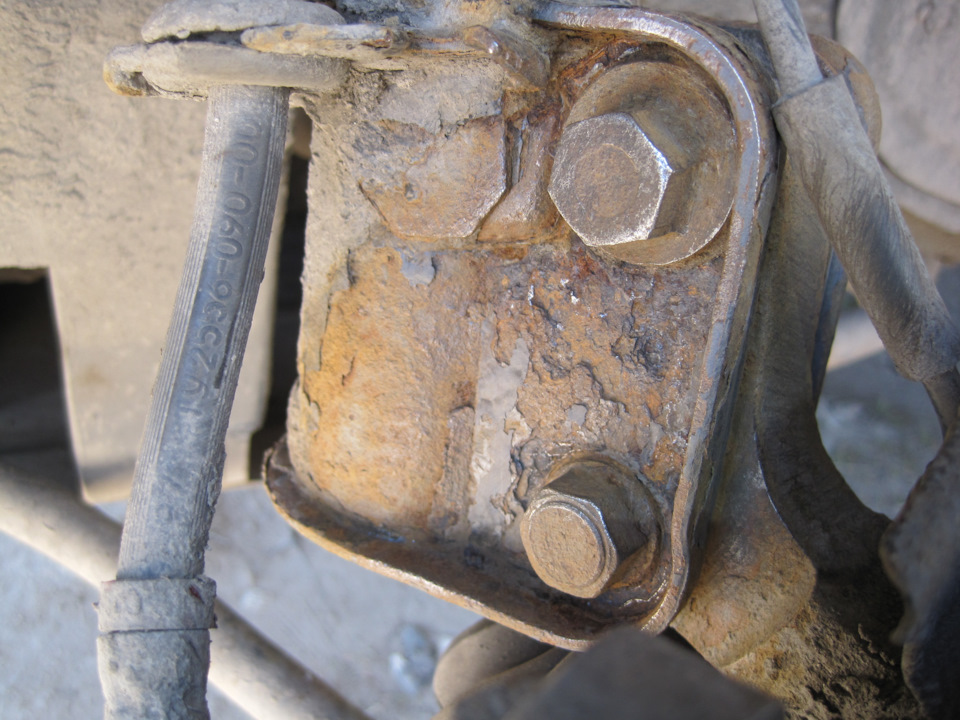

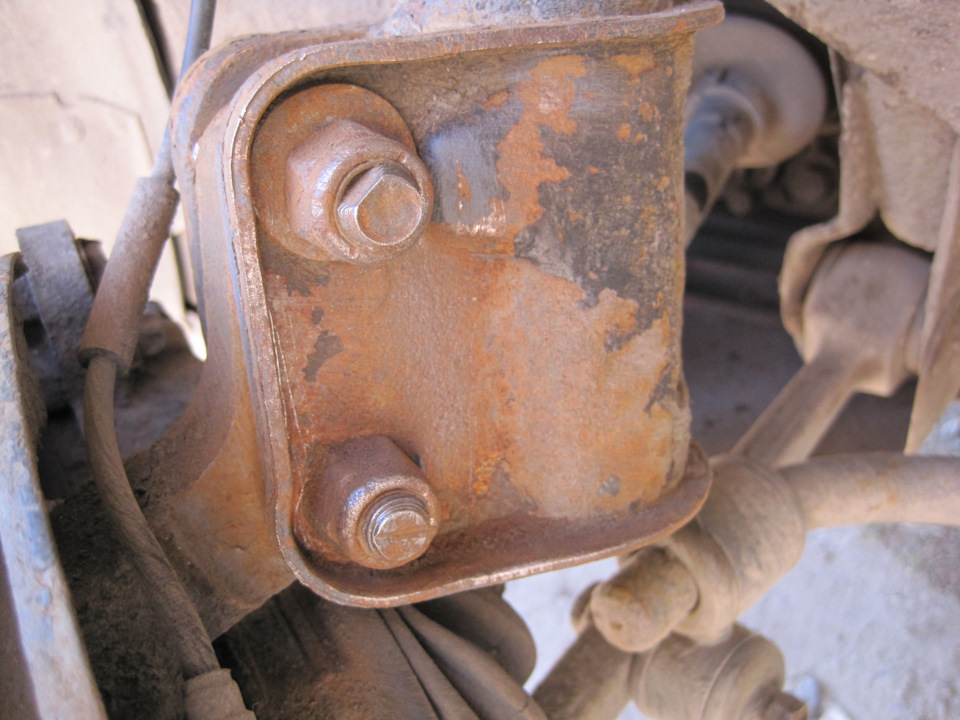

Начал в 11.30 с левой стороны. Поддомкратил машину, на задних колёсах противооткаты, снял колесо. Сперва болты очень хорошо очистил от грязи и ржи.

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

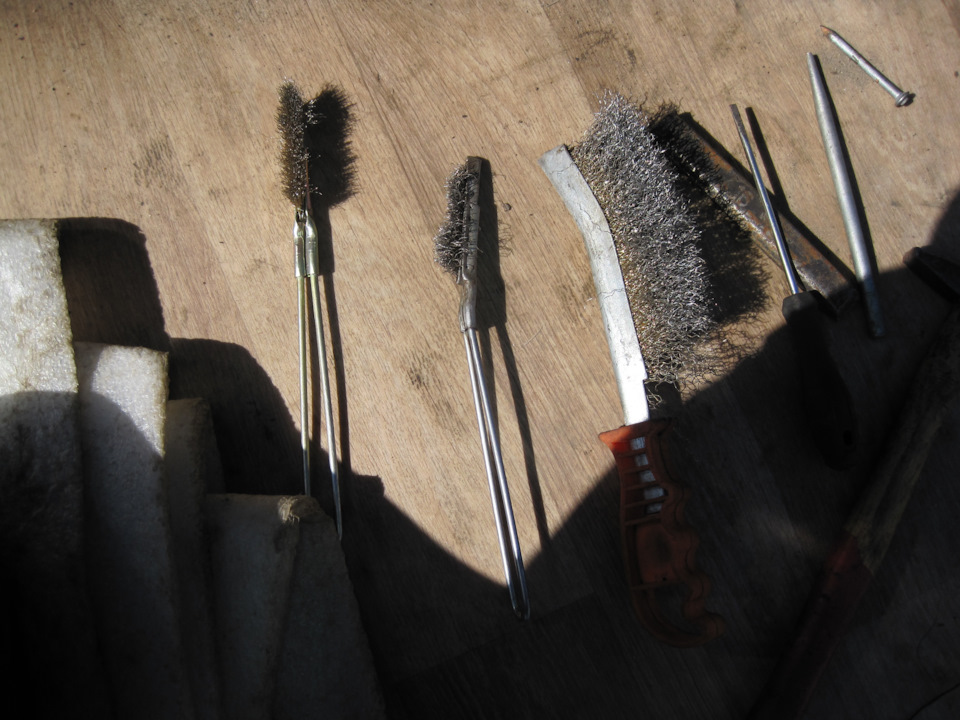

В инструменте всегда есть различные кордщётки. Без них в крепёж подвески лучше не лезть!

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

Гайки, естественно, открутились без проблем. Перфоратором нижний болт стронулся с пылью и вышел за 1-2 минуты (в прошлом году он вообще не подавал признаков жизни).

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

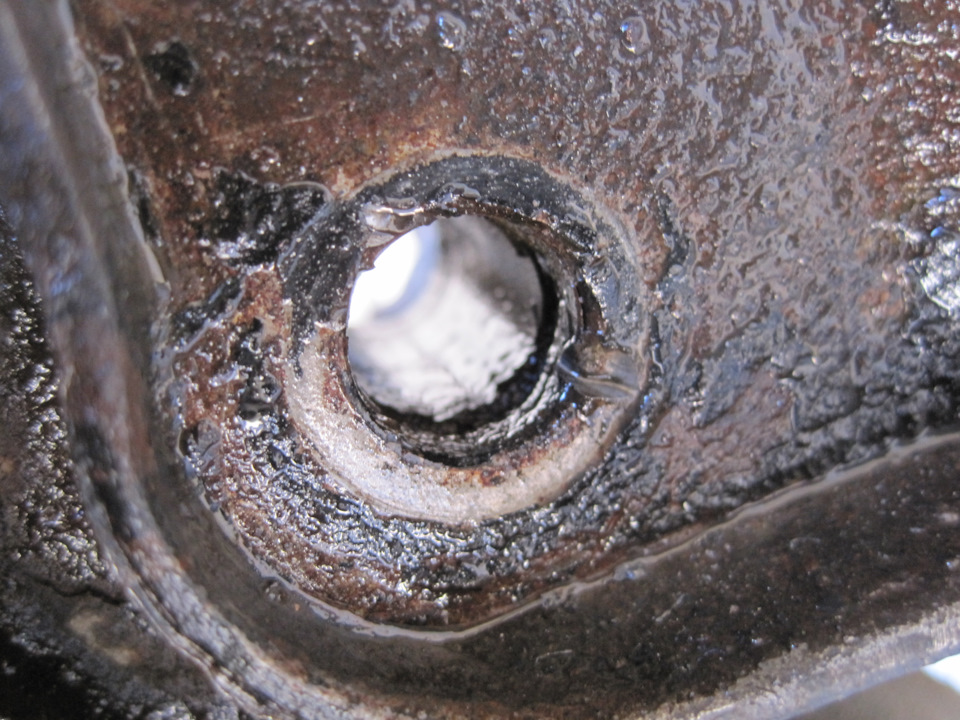

Вместо выбитого нижнего болта я тут же установил новый, обильно смазав его графиткой. Перед этим обработал отверстие в кулаке круглым напильником. Неужели всё так просто?! Конечно нет! Верхний развальный болт я долбил и пытался крутить около часа — безрезультатно! Перфоратор долбил как угорелый и его мощь реально ощущалась.

Занятно было наблюдать, как я метровым воротком пытался провернуть верхний болт, и по головке было видно, что болт чуть проворачивается, но конец болта с гайкой оставался неподвижным. Получается, что болт скручивался по оси на грани срыва головки (так оно и оказалось).

Оба болта долбил при накрученных гайках, чтобы не замять резьбу. Прибегать к высверливанию или нагреву пока не очень хотелось. Т.е. всё делалось для сохранения родных болтов, чтобы не встрять на потери времени на высверливание — хотелось успеть оценить шансы всех 4-х болтов.

Провозившись 2 часа с левой стороной и порядком устав (спина ещё больная), на верхний болт левой стороны я поставил новую шайбу-эксцентрик и новую гайку (всё на графитке). Печально… Но что делать — не всё сразу.

Источник

Развалить передние колеса?! Часть I.

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

Тема будет, о развале передних колес, с помощью развальных болтов от лансера, который эволюционировал и обзавелся развальными болтами (MU000284) с завода))).

По заводу, — передний развал на лансах не регулируется…Почему, именно так и не иначе, оставим этот вопрос без ответа… Я был конечно удивлен таким конструкторским решением! Или может, все же экономическим?)))

После последней поездки на развал — схождение узнал о том, что регулировку развала можно сделать, некими «модными» болтами, например вот такими:

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

Но, их цена (в два раза выше болтов эво) и сомнительное конструкторское решение, как то меня, не убедило в их прямом назначении…Преимущество этих болтов перед болтами эво, в том, что не нужно увеличивать отверстие в стойке))) тоже мне преимущество))), вместо этого сделали болт тоньше, думаю каждый понимает, что это не есть хорошо! В общем, для меня эти болты не вариант. Дальше.

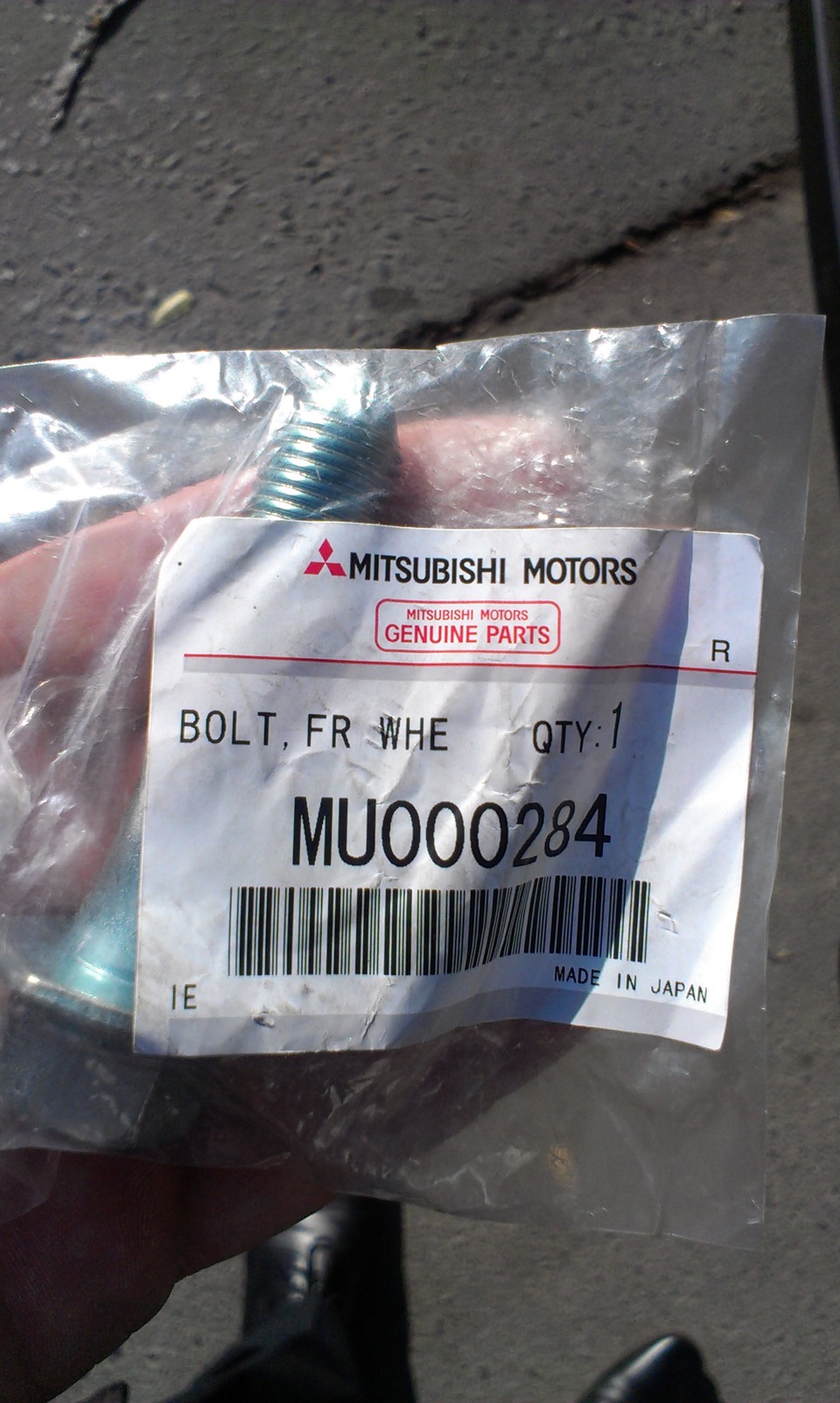

Поступил проще, и пошел по пути OEM MMC и купил развальные болты от эволюции MU000284

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

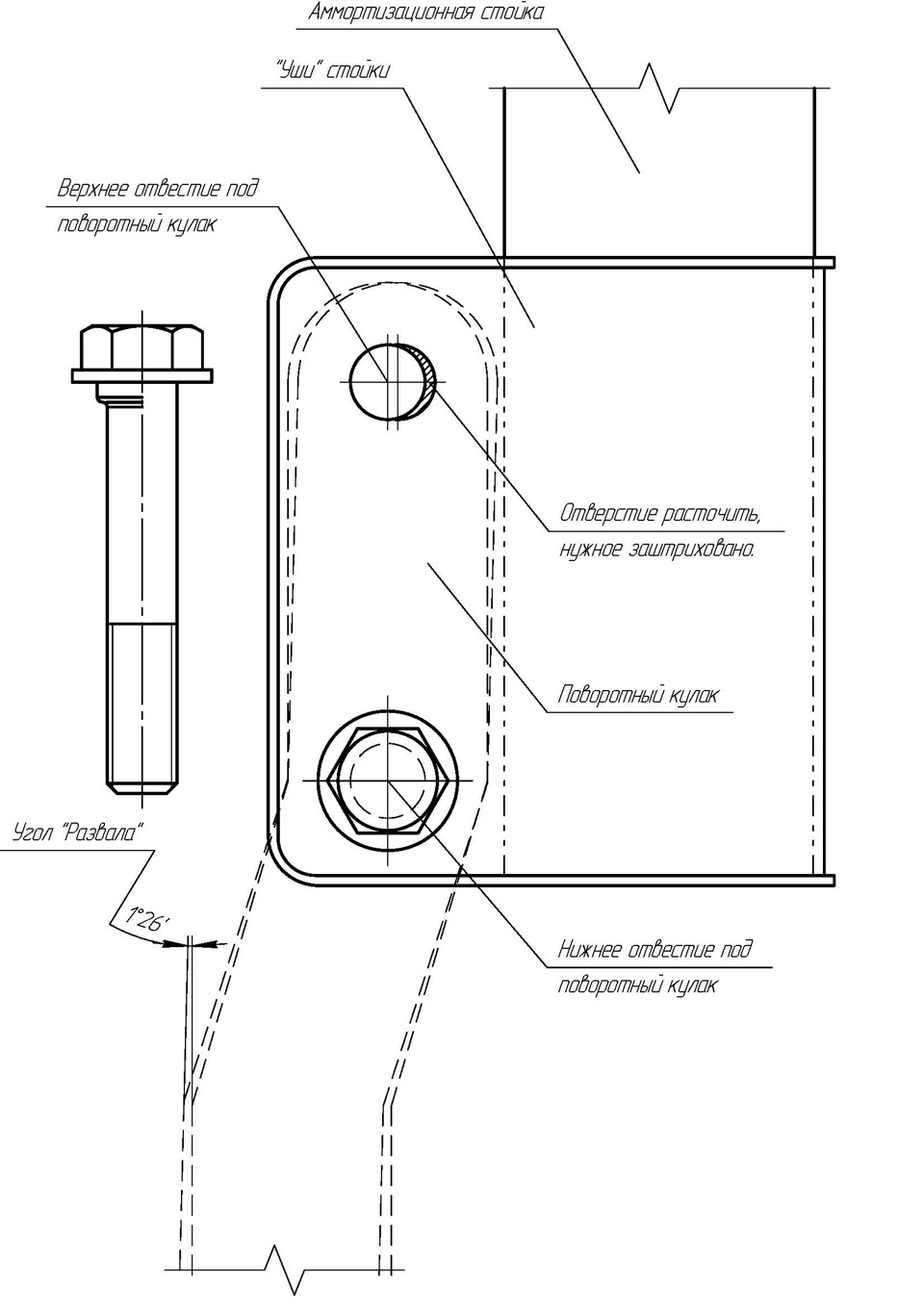

На фото показан нужный «ракурс», видно, как нужно поправить верхнее отверстие в стойке под поворотный кулак, чтобы болт зашел в стойку.

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

Вспомнив немного геометрии и имея в руках штангенциркуль теоретически высчитал, через арктангенс, что максимальный угол наклона может быть в пределах 1,2 градуса, что вполне не мало!

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

Фото эво стойки, обращаю внимание на верхнее отверстие.

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

что такое развальный болт. Смотреть фото что такое развальный болт. Смотреть картинку что такое развальный болт. Картинка про что такое развальный болт. Фото что такое развальный болт

Если пост стоящий, жмем лайк, всем спасибо и всем добра!)
