Обозначения на схемах предохранителей на японских автомобилях
Обозначения на схемах предохранителей на японских автомобилях
Обозначения на схемах предохранителей на японских автомобилях.
Приведенные ниже сокращения и обозначения часто можно встретить на схемах предохранителей японских автомобилей:
A/C кондиционер
ABS АБС
ALT генератор
ALT-S генератор
AM переключатель двигателя
DEF обогреватель окон
DOME освещение салона
DOOR дверь
ECU контрольный (управляющий ) модуль двигателя
EDU контроль впрыска
EFI система электронного контроля впрыска в а/м TOYOTA
ENG MAIN главный двигателя
FAN вентилятор
FOG противотуманка
Fr передний
F-TAIL задние фонари
GAUGE приборная доска, спидометр
HAZARD аварийные сигналы
HAZ-TRN аварийка-повороты
HEAD передние фары
HEAD LH передние фары левые
HEAD RH передние фары правые
HORN звуковой сигнал
HTR обогреватель
I/UP холостой ход
IG зажигание
IGN зажигание
MAIN главный
P/W стеклоподъемник
POWER питание
PWR питание
RAD радио
Rr задний
SIG прикуриватель
SPARE запасной
ST стартер
STOP стоп-сигнал
TAIL задние фонари
TURN поворотники
WASH стеклоомыватель
WIP стеклоочиститель
WIPER стеклоочиститель
1 — TURN (7.5A) — указатели поворотов и аварийная сигнализация
2 — резерв
3 — GAUGE (10A) — освещение, габариты, система кондиционирования, фонари заднего хода, система управления люком, стеклоподъемники, обогреватель заднего стекла
4 — WIP (20A) — (wiper) стеклоочиститель и омыватель лобового стекла, и стекла задней двери
5 — I-UP/M-HTR (10A) — система повышения частоты холостого хода / обогрев боковых зеркал
6 — ECU-IG (10A) — система впрыска топлива
7 — IGN (7.5A) — система зарядки аккумулятора, система впрыска топлива, система подушек безопасности (SRS)
8 — STOP (15A) — стоп-сигналы, дополнительный стоп-сигнал
9 — TAIL (15A) — задние габариты, измерительные приборы и датчики, часы, прикуриватель, аудиосистема, обогреватель заднего стекла, подсветка номерного знака, системы впрыска топлива, система кондиционирования, аварийная сигнализация, центральный замок
10,11 — резерв
12 — OBD (7.5A) — система диагностики OBD-2
13 — ECU-B (7.5A) — система подушек безопасности, задние противотуманки
14 — ST (5A) — система запуска
15 — D/L (30A) — центральный замок
16 — FOG (15A) — противотуманные фары
17 — S-HTR (15A) — (Seat Heater) подогрев сидений
18 — резерв
19 — CIG (15A) — аудиосистема, часы, прикуриватель, электропривод боковых зеркал
20 — DEF (40А) (серый) — обогреватель заднего стекла, предохранитель: DEF I-UP/M-HTR
21 — Power (30А) (розовый) — электропривод стеклоподъемников, электропривод люка
Расшифровка содержимого блоков предохранителей NF
Всем привет!

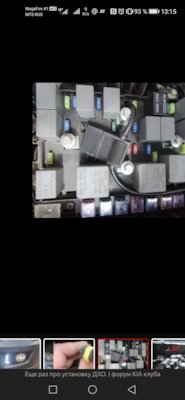

Сегодня вышел из строя сигнал. Искал его под крышкой и не нашел. Потом методом догадки я понял, что это хорн). Замена преда не помогла. Завтра к электрику. Может кому пригодиться, не только для нф походу.
SPARE 15А (Резервный)
ETACS 10А Блок управления электронными системами кузова ВСМ, блок управления люком, хромированное зеркало с электронным управлением
EPS 10А Блок ЕРЗ. реле вентилятора, датчик влажности
C/LIGHTER 20А Прикуриватель, выход питания
TAIL RH 10А Лампы освещения, правая сторона: лампа освещения номерного знака, задний комбинированный фонарь, фара, лампа освещения перчаточного ящика
TAIL LH 10А Реле передней противотуманной фары, левая сторона: лампа освещения номерного знака, задний комбинированный фонарь, фара
IONIZER 10А Реле омывателя фары
H/LP 10А Блок управления DRL, реле фары, AQS и датчик внешней среды, реле нагревателя РТС
WIPER 25А Стеклоочистители и омыватель
A/CON 10А Блок управления кондиционером
A/BAG 15А Блок управления SRS, выключатель подушки безопасности пассажира
P/OUTLET 20А Переднее гнездо для вспомогательного оборудования, задний разъем питания
D/CLOCK 10А Цифровые часы, аудиосистема, блок управления стопором включения передачи автоматической трансмиссии, привод наружного зеркала и складывания зеркала. ВСМ, аудиосистема
SAFETY PWR 25А Блок безопасности окон
ATM KEY LOCK 10А Блок управления стопором включения передачи автоматической трансмиссии
P/WDW RR LH 25А Основной выключатель сервопривода стекол, выключатель сервопривода стекла левого заднего окна
P/WDW RH 30А Основной выключатель сервопривода стекол, выключатель сервопривода стекла правого окна
P/AMP 20А Усилитель аудиосистемы
DR LOCK 20А Реле запирания/отпирания дверей
HAZARD 10А Реле аварийной сигнализации
P/SEAT RH 30А Ручной переключатель управления сервоприводом сидения (правым)
A/BAG IND 10А Приборная панель
T/SIG 10А Реле сигнала поворота
CLUSTER 10А Блок управления электронными системами кузова ВСМ, панель приборов, датчик угловой скорости, выключатель электронной системы курсовой устойчивости (ЕЗР), нагреватель сиденья
AGCS 10А Система автоматической регулировки усиления
START 10А Пусковое реле
PEDALADJ 15А (Резервный)
ECS/RR FOG 15А Реле задней противотуманной фары
T/LID OPEN 15А Реле крышки багажника, выключатель дверцы отсека топливозаправочной горловины и крышки багажника
S/HTR 15А Выключатель обогрева сиденья
P/SEAT LH 30А Ручной переключатель управления сервоприводом сидения
SPORT MODE 10А Выключатель спортивного режима, катушка ключа
MIRR HTD 10А Блок управления кондиционером воздуха, электродвигатель привода механизма управления и складывания наружных зеркал
POWER CONNECTOR 1 15А Аудиосистема
POWER CONNECTOR 2 15А Блок управления электронными системами кузова ВСМ, цифровые часы, панель приборов, блок управления кондиционером, лампа освещения салона
ABS.1 40 А Блок управления ABS/ESP многофункциональный диагностический разъем
ABS.2 20 А Блок управления ABS/ESP многофункциональный диагностический разъем
I/Р В+1 40 А Предохранители 23, 24, 30. 31, 32, 33, 34. 35
RRHTD 40 А Реле устройства для предотвращения запотевания стекол
BLOWER 40 А Реле вентилятора
P/WDW 40 А Реле окна с сервоприводом стекла, предохранитель 16
IGN.2 40 А Реле стартера, замок зажигания (IG2, START)
ECU RLY 30 А Реле блока управления двигателем
I/P B+2 30 А Разъем питания 1/2, предохранители 21, 22
IGN.1 30 А Замок зажигания (ACC, IG1)
ALT 150 А Плавкий предохранитель (ABS. 1, ABS. 2. RR HTD, ОБДУВАТЕЛЬ)
HORN 15 А Реле звукового сигнала
TAIL 20 А Реле заднего фонаря
ECU 10 А Блок РСМ
IG1 10 А Блок управления трансмиссией дизельного двигателя

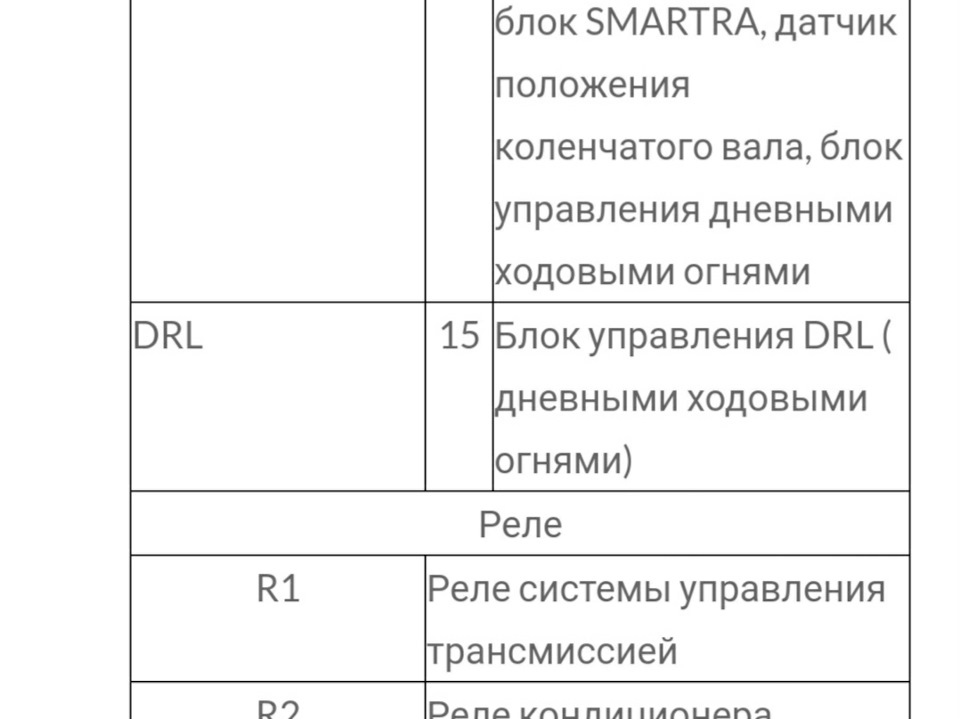

DRL 15 А Реле сирены, блок управления DRL
FRFOG 15 А Реле передней противотуманной фары
A/CON 10 А Реле кондиционера
F/PUMP 20 А Реле топливного насоса
DIODE — (Резервный)
ATM 20А Реле управления ATM, блок управления трансмиссией
STOP 15А Переключатель стоп-сигнала
H/LP LO RH 15А (Резервный)
S/ROOF 15А Блок управления люком
H/LP
WASHER 20А Электродвигатель привода омывателя фар
H/LP HI 20А Реле фары (дальний свет)
ECU 10А Блок управления трансмиссией дизельного двигателя, генератор
SNSR.2 10А Кислородный датчик, реле топливного насоса
SNSR.1 15А Датчик массового расхода воздуха, датчик положения коленчатого вала/распределительного вала, клапан управления маслом, SMATRA
SNSR.3 15А Реле кондиционера, реле вентилятора охлаждения, инжекторы
B/UP 10А Выключатель фонаря заднего хода, генератор импульсов, датчик скорости автомобиля
IGN COIL 20А Катушки зажигания, конденсатор
ECU (IG1) 10А Блок РСМ, генератор импульсов
H/LP LO 20А Реле фары (ближний свет).
ABS 10А Блок управления ABS/ESP. многофункциональный диагностический разъем
GLOW PLUG FUSIBLE LINK 80A Свеча предпускового подогрева, Воздушный обогреватель
PTC HEATER #1 FUSIBLE LINK 50A Реле обогревателя РТС 1
PTC HEATER #2 FUSIBLE LINK 50A Реле обогревателя РТС 2
PTC HEATER #3 FUSIBLE LINK 50A Реле обогревателя РТС 3
FUEL FILTER HEATER FUSIBLE LINK 40A Обогреватель топливного фильтра
GLOW PLUG RELAY — Реле свечи предпускового подогрева
PTC HEATER RELAY#1 — Реле обогревателя РТС 1
PTC HEATER RELAY#2 — Реле обогревателя РТС 2
PTC HEATER RELAY#3 — Реле обогревателя РТС 3
FUEL FILTER HEATER RELAY — Реле обогревателя топливного фильтра
расшифровка предохранителей
Подсветка приборов и органов управления
Главное реле/реле зажигания
Муфта компрессора кондиционера
Топливный насос, катушки зажигания
POWER WINDOW RELAY
Элекгровентилятор системы охлаждения двигателя (малая скорость вращения)
Электрообогрев заднего стекла
Элекгровентилятор системы охлаждения двигателя (высокая скорость вращения)
Расшифровка предохранителей в моторном отсеке
А — пинцет для извлечения предохранителей
Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач
Блок управления АБС, исполнительный блок АБС
Электровентилятор климатической установки
Электростеклоподъемники, электропривод зеркал заднего вида, стартер
Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя
Электровентилятор системы охлаждения двигателя (малая скорость вращения)
Электрообогрев заднего стекла
Электровентилятор системы охлаждения двигателя (высокая скорость вращения)
Электростеклоподъемники (кроме двери водителя)
Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания
Цепь питания главного реле
Фары головного света, подсветка приборов и органов управления
Элекгростеклоподьемники (дверь водителя)
Цепь питания топливного насоса
Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника
Ближний свет (левая фара)
Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя
Форсунки, система рециркуляции отработавших газов
Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)
Электропривод и электрообогрев зеркал заднего вида
Система центральной блокировки замков
Ближний свет (правая фара)
Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона)
Расшифровка предохранителей в салоне
Электронный блок управления подушками безопасности
Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля
Выключатель аварийной сигнализации, указатели поворота
Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера*
Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электростеклоподъемников, реле включения фар головного света
Реле включения электровентилятора климатической установки, выключатель кондиционера, система климат-контроля*
Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши*
Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя
Блок управления АБС. исполнительный блок АБС
Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя
Блок управления автоматической коробкой передач*
Выключатель аварийной сигнализации
Электронный блок управления противоугонной сигнализацией
Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач*
Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение
Часы, система климат-контроля*, выключатель кондиционера*
Для справки, номера предохранителей и их название.
A/BAG — 10A — Надувная подушка безопасности
TURN LAMP — 10A — Лампа указателя поворота
METER — 10A — Комбинация приборов, лампа заднего хода, предупредительный звуковой сигнал
ILLUMI — 10A — Подсветка выключателя
POWER SOCKET — 15A — Лампа багажного отсека, розетка электропитания
HAZARD — 15A — Лампа аварийной сигнализации
STOP — 15A — Лампа стоп-сигнала, АБС
TAIL (RH) — 10A — Лампа габаритного света (правая задняя/ левая передняя), подсветка выключателя
TAIL (LH) — 10A — Лампа габаритного света (левая задняя/ правая передняя)
CIGAR — 15A — Прикуриватель
AUDIO — 10A — Аудиосистема, электропривод зеркала заднего вида, часы
WIPER (FRT) — 15A — Стеклоочиститель, омыватель (передний), люк
WIPER (RR) — 15A — Стеклоочиститель (задний). Омыватель (задний)
(WARMER) — 15A — Обогрев переднего сидения
MIRROR DEF — 10А — Обогреватель наружного зеркала заднего вида
START — 10A — Блок управления двигателем, блок ЕСАТ (управляемая подвеска с электронным управлением)
ABS — 15A — ABS
PR FOG — 10A — Задние противотуманные фонари
F/FOG — 15A — Передние противотуманные фары
MAIN — 80A — Аккумуляторная батарея без подзарядки
IG1 — 30A — Осуществляет автоматическое подключение к вторичным предохранителям CIGAR 10A, AUDIO 10A, IG COIL 15A, TURN LAMP 10A, A/BAG 10A, WIPER(RR) 15A WIPER(FRT)15A, RELAY 10A START 10A
BLOWER — 30A — Отопитель
COOLING — 30A — Вентилятор системы охлаждения
ABS 1 — 30A — АБС
COND. FAN — 20A — Вентилятор конденсатора
HEAD-HI — 15A — Лампа дальнего света
HEAD-LOW — 15A — Лампа ближнего света
EMS — 10A — Датчики двигателя
INJECT — 15A — Инжектор, датчик кислорода
F/PUMP — 10A — Топливный насос
ECU — 10A — Блок управления двигателем, блок ЕСАТ, главное реле
RELAY — 10A — Двигатель вентилятора, электрический стеклоподъемник, обогреватель заднего стекла, лампа фары (для автомобилей, оборудованных надувной подушкой безопасности)
HLLD — 10A — Регулировка угла наклона света фар
MAIN RELAY — 25A — Осуществляет автоматическое подключение ко вторичным предохранителям EMS 10A, INJECT 15A, F/PUMP 10A, ECU 10A
S/ROOF — 15A — Люк
HEAD — 25A — Осуществляет автоматическое подключение ко вторичным предохранителям HEAD-HI 15A, HEAD-LOW 15А
IG2 — 30A — не знаю
TNS — 15A — Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А
HORN — 10A — Звуковой сигнал
RRDEF — 25A — Обогреватель заднего стекла
ABS 2 — 30A — AБC
P/WIN — 30A — Электрический стеклоподъемник
BTN — 30A — Осуществляет автоматическое подключение ко вторичным предохранителям ROOM 15A, STOP 15A, HAZARD 15A
D/LOCK — 25A — Центральный замок дверей
IG COIL — 15A — Катушка зажигания
ROOM — 15A — Лампа освещения салона, аудиосистема, комбинация приборов, предупредительный звуковой сигнал.

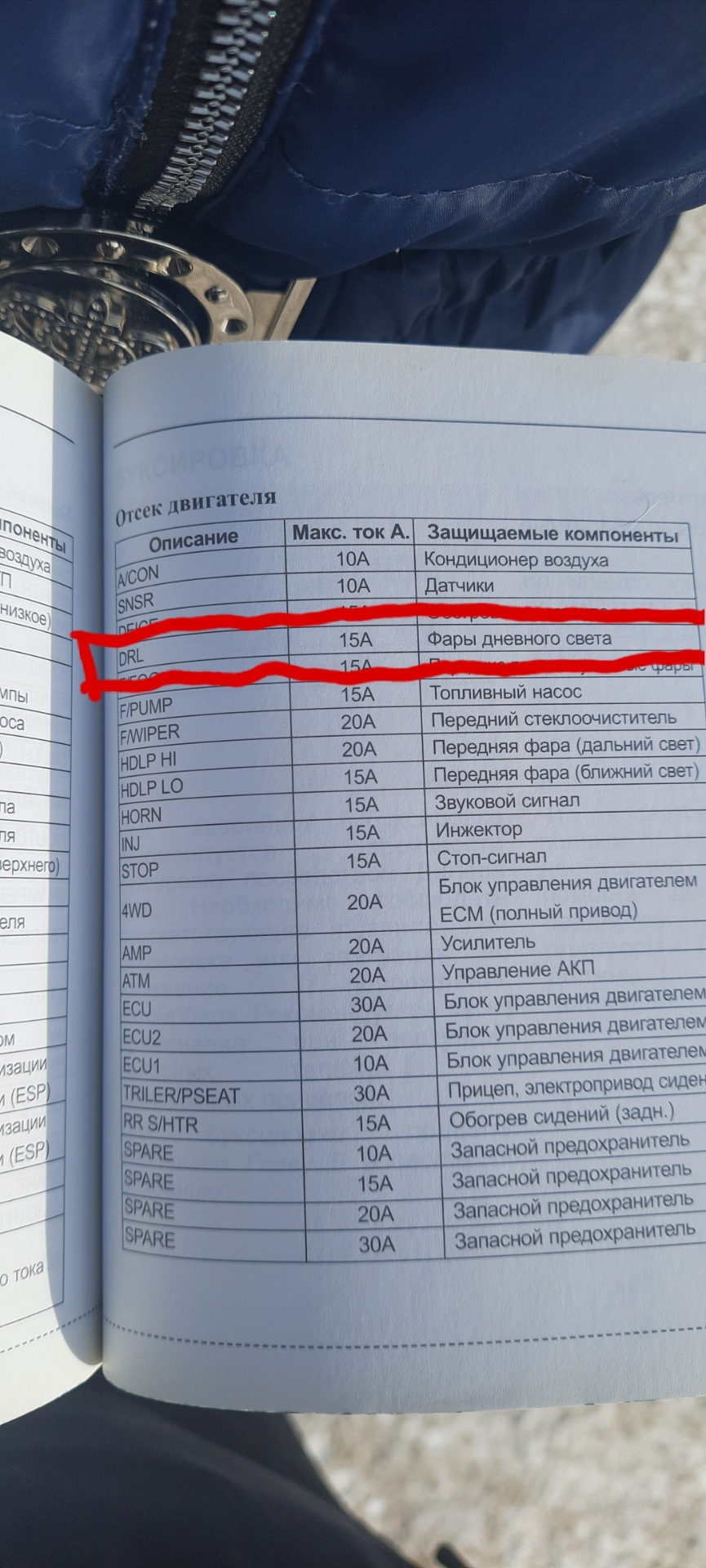

Что за предохранитель DRL?(блок под капотом)
Всем привет. Надумал я поставить дхо, решил посмотреть, откуда можно взять питание и наткнулся, в блоке под капотом, предохранитель под названием DRL
Решил уточнить информацию в интернете, но это меня запутано ещё больше
Проверил мультиметром, питание там постоянное от аккумулятора (даже без ключа есть).
Кто что знает по этому поводу? Были комплектации с ДХО или опечатка какая-то?
KIA Sportage 2009, двигатель бензиновый 2.0 л., 141 л. с., полный привод, механическая коробка передач — электроника
Машины в продаже
Комментарии 16
В моем i30 тоже самое есть …
Была какая-то американская комплектация, в ней зеркала складывались, возможно и дхо. Только у нас с выключенным ключем габариты будут гореть… Так что может это давало ток
Вот так будет проще
Вот на этом контакте + от зажигания появляется
были комплектации с ДРЛ…блок крепился по моему на правой стойке под капотом…или на левой…короче.если смареть на машину…слева…но у нас там пусто…себе сделал дальний в полнакала…
Это как раз точка подключения ДХО. Питание появляется при включении зажигания, исчезает во время работы стартера. То, что надо. Оттуда и запитаны они у меня
От этого предохраниеля запитывал китайский модуль для ДХО (Филипс оригинальный через 8 лет сломался, а китайский модуль подключается двумя проводами к АКБ и ещё одним к плюсу от зажигания). + на предохранителе в блоке реле появляется у меня после того как двигатель заведён. А чтобы при старте двигателя ДХО не моргали, поставил плату с задержкой включения. Теперь ДХО светят после 7 секунд как заведён двигатель.
