Система управления ЭПХХ (экономайзером принудительного холостого хода)
И так, для чего же нужна система ЭПХХ? Приведу цитату: «Экономайзер принудительного холостого хода (ЭПХХ) предназначен для уменьшения выброса токсичных веществ с отработавшими газами, а также для снижения расхода топлива.» Я думаю этим всё сказано)
Для установки системы ЭПХХ нам понадобится:
сам блок ЭПХХ, он бывает разного исполнения, например такой:

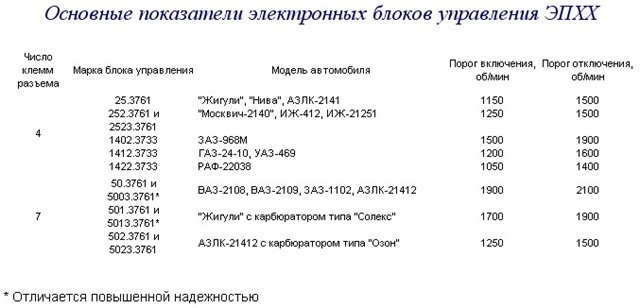

Так же они различаются по частоте включения и выключения, это всё есть вот в этой таблице:
Далее нам понадобятся провода для коммутации, их тоже можно купить
но есть одно но, они продаются вместе с проводами коммутации системы зажигания от какой то модели жигулей, и стоит эта вся радость дороже самого блока, так что я не заморачивался, а просто купил вот таких разьёмчиков
и немного разноцветного провода, сечением примерно 0,75мм2.
Закрепил сам блок я вот здесь
Внимание! Если будете крепить блок там же и на само нарезные винты, будьте осторожны с обратной стороны идёт тормозная магистраль!
Так же нам необходимо наличие исправного электромагнитного клапана, выглядит он вот так:
желтенькая часть на конце с лева, то сам топливный жиклёр системы ЭПХХ, он снимается, и должен быть заменен если выглядит вот так
на рисунке видно его деформацию, я думаю из за того что его закручивали большим ключом до упора! На самом деле он закручивается плотненько рукой! Для этого там резинка предусмотрена!ИМХО

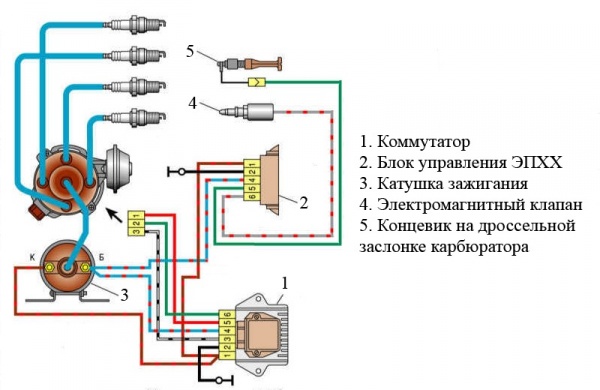

Ну и конечно же схема подключения, вот она во всей красе)
На данном рисунке обозначены: 1. Катушка зажигания, 2. Блок ЭПХХ, 3. Крайняя металлическая часть винта «Рег. оборотов», 4. Пластиковая часть винта «Рег. оборотов», 5. Электромагнитный клапан
Примечание: Попадаются блоки ЭПХХ с 6и и 7и контактным разъёмом, при этом распиновка подключения остаётся той же!
В подключении ничего сложного нет, я так думаю!
Теперь поговорим о том зачем вся эта хрень нам нужна)!
Уменьшение вредных выбросов в окружающую среду! Ведь вам не безразлично чем мы дышим)? Хотя на самом деле всем глубоко по**й чем дышать, но всё же я надеюсь не всем! Так, что то я отбился от темы)! Продолжаем. Как же именно уменьшаются вредные выбросы? Приведу простой пример: допустим вы спускаетесь с крутого спуска, естественно на включенной передаче, при отпущенной педали газа. У нас будут полностью закрыты обе заслонки, перекрывая потребление горючей смеси (оно нам тут и не надо, мы ж итак катимся со спуска), в то же время будет замкнут концевичёк винта «оборотов» (если отпущена педаль газа), и единственный путь для подачи топлива остаётся только через топливные каналы системы ЭПХХ, но если обороты двигателя превысят 1900об.мин. (при использовании блока 5013.3761, см. таблицу), питание +12в. на электромагнитном клапане пропадёт и он закроет подачу топлива, тем самым у нас полностью прекратится подача горючей смеси, у нас начнётся так называемое » активное торможение двигателем» с отсутствием вредных выхлопов! Подача горючей смеси возобновится только лишь тогда, когда обороты упадут до 1700об.мин.( например у меня при спуске на 5й передаче при 1900об.мин. примерно 60 — 70 км\ч) Это так же неплохо экономит топливо, по разным данным, в городском режиме от 0,5 до 1л на 100км!
Так, выбросы, торможение и экономию рассмотрели, далее у нас регулировка! В чём же заключается регулировка? При условиях что зажигание правильно установлено, свечи исправны, сам карбюратор и электромагнитный клапан исправны (клапан можно проверить при помощи куска провода, снимите с него клему и подайте питание от плюса аккумулятора, должно быть слышно щелчок, если его нет, значит клапан не исправен), автомобиль прогрет до рабочей температуры, производим следующие действия:
При выключенном зажигании выкручиваем винт «качества смеси» из полностью закрученного состояния на 5-6 оборотов, винт » кол-ва оборотов» немножко вкручиваем, тем самым обеспечиваем быстрые обороты ХХ, снимаем патрубок вакумного опережения, а на его место подключаем кусочек трубочки, 30-40см.
Заводим авто, включаем фары, чтоб немного нагрузить двигатель и начинаем выкручивать винт «кол-ва оборотов» до тех пор пока не пропадёт разряжение в трубочке вакума, проверить это можно следующим образом, прикоснувшись кончиком языка к трубочке, при этом будет слышно ка язык присасует к трубочке, это значит что заслонка первой камеры приоткрыта. Продолжаем выкручивать винт оборотов до тех пор пока не перестанет присасывать язык.
Далее начинаем закручивать винт «качества смеси» максимально обедняя горючую смесь, но при этом добиваясь устойчивой работы ХХ, примерно 800об.мин.
Затем одеваем шлангочку вакума, и если всё было сделано правильно, то при снятии клемы с электромагнитного клапана на холостом ходу, произойдёт остановка двигателя, так как мы перекроем подачу горючей смеси через канал системы ЭПХХ. Ну вроде бы так в кратцах и всё, многие кстати просто подают плюс питания на клапан, и при включении зажигания он оказыватся постоянно включеным, тем самым происходит постоянная подача топлива через его каналы ну и в последствии немножко повышенный расход топлива и практически отсутствие торможения двигателем, ах да! и конечно масса вредных выбросов)
Встречал так же подключение клапана через реле: когда педаль отпущена концевичёк замыкается на корпус, включает реле, а реле включает клапан, немного спасает по экономии, т.к. когда жмёш в гашетку клапан закрыт(выключен концевик), но бывает когда резко бросаешь педаль газа, заслонка закрылась, клапан открылся, а смесь не успевает поступить, в результате как минимум провал, максимум остановка двигателя! Так что дорогие товарищи решать вам)
Блок ЭПХХ- 35грн
Поводка- 45грн
Клемнички- 10коп\шт
Провода- 0,75мм2- 3грн\м
Эл.магн.клапан:
Китай- 30грн
?Польша?- 50грн (по крайней мере говорят что Польша, надписи на них напрочь отсутствуют)
Экономайзер принудительного холостого хода (ЭПХХ) карбюратора Солекс 2108, 21081, 21083
Разберем устройство и принцип действия экономайзера принудительного холостого хода (ЭПХХ) карбюраторов семейства Солекс устанавливаемых на двигателя автомобилей ВАЗ 2108, 2109, 21099 и их модификации.
ЭПХХ является одной из систем карбюратора 2108, 21081, 21083 Солекс. Она отвечает за обеспечение работы двигателя автомобиля на принудительном холостом ходу.
Назначение системы ЭПХХ Солекс
Система экономайзера принудительного холостого хода карбюратора Солекс 2108, 21081, 21083 предназначена для отключения подачи топлива через систему холостого хода на режиме торможения двигателем и после выключения зажигания. Она обеспечивает сокращение расхода топлива до 0,5 литра на 100 км, предотвращает возникновение дизелинга (калильного зажигания), сокращает выброс в атмосферу токсичных соединений образующихся при ухудшении смесеобразования на режиме ПХХ.
Устройство ЭПХХ Солекс
Электромагнитный клапан карбюратора – исполнительное устройство системы, перекрывающее своей иглой, по команде блока управления, отверстие в топливном жиклере системы ХХ, тем самым прекращая через нее подачу топлива. Установлен в карбюраторе.
Электромагнитный клапан карбюратора Солекс 2108, 21081
Блок управления – электронный блок управления является управляющим элементом ЭПХХ. Он считывает частоту импульсов в системе зажигания (через вывод «К» катушки зажигания) и по ним определяет частоту вращения коленчатого вала двигателя. Помимо этого блок управления принимает сигнал от контакта винта «количества» топливной смеси о закрытии, либо открытии дроссельной заслонки первой камеры. При определенной частоте вращения к/вала и сигнале об открытой дроссельной заслонки он отключает подачу напряжения на электромагнитный клапан, а тот перекрывает подачу топлива через СХХ. Блок установлен на щитке моторного отсека рядом с коммутатором системы зажигания.
Блок управления системы экономайзера принудительного холостого хода карбюратора Солекс 2108, 2109, 21099
Контакт винта «количества» топливной смеси (датчик-винт) – наконечник винта «количества» топливной смеси с присоединенным к нему проводом. При отпущенной педали «газа» и закрытых дроссельных заслонках контакт касается ребра рычага на оси дроссельной заслонки (замкнут на «массу»), на блок управления идет сигнал о том, что дроссельная заслонка закрыта.
Винт регулировки «количества» топливной смеси, он же датчик системы ЭПХХ, сигнализирующий о положении дроссельной заслонки 1-й камеры карбюратора
После нажатия на педаль «газа» контакт наконечника винта «количества» и рычага дроссельной заслонки размыкается (не замкнут на «массу»), на блок управления идет сигнал, что дроссельная заслонка открыта. Установлен на карбюраторе.
Видимые элементы системы ЭПХХ карбюратора Солекс в подкапотном пространстве автомобиля ВАЗ 21083
Принцип действия системы экономайзера принудительного холостого хода карбюратора Солекс
Движение автомобиля по инерции с включенной передачей и отпущенной педалью «газа» (торможение двигателем) называется принудительным холостым ходом (ПХХ). На этом режиме резко ухудшаются условия сгорания топливной смеси в цилиндрах двигателя, увеличивается выброс СО и СН, возрастает расход топлива. ЭПХХ отключает подачу топлива на режиме ПХХ в цилиндры двигателя, тем самым оптимизируя состав топливной смеси и экономя топливо.
Блок управления в этой ситуации принимает сигналы с замкнувшегося на «массу» контакта на винте «количества» о том, что дроссельная заслонка закрыта и с катушки о частоте вращения коленчатого вала на данный момент. Если частота вращения выше 2100 оборотов в минуту он прекращает подачу напряжения на вывод электромагнитного клапана карбюратора и тот перекроет отверстие топливного жиклера СХХ. Подача топлива через систему холостого хода прекратится. Как только частота вращения коленчатого вала снизится до 1900 об/мин, блок управления возобновит подачу напряжения на электромагнитный клапан. Его игла втянется и откроет отверстие в топливном жиклере СХХ. Система холостого хода заработает.
То есть для принудительного отключения подачи топлива через систему холостого хода электронному блоку управления необходимо два условия – сигнал о закрытой дроссельной заслонке и сигнал о величине оборотов двигателя.
Неисправности в работе двигателя связанные с ЭПХХ Солекс
— Двигатель глохнет в движении автомобиля при сбросе «газа»
Аналогичная неисправность может возникнуть и при засорении системы холостого хода карбюратора. Это нужно учитывать при диагностике неисправностей ЭПХХ.
— Дизелинг (калильное зажигание)
Двигатель работает некоторое время после выключения зажигания.
Примечания и дополнения
Принудительный холостой ход (ПХХ) – один из режимов работы двигателя. Выполняется при движении автомобиля с включенной передачей и полностью отпущенной педалью «газа». Например, при торможении двигателем или движении на спуске. В этом случае, дроссельные заслонки обеих камер карбюратора полностью закрыты, обороты коленчатого вала двигателя выше 1900 об/мин. Ниже 1900 об/мин вступает в работу система холостого хода.
Дизелинг (калильное зажигание) – непродолжительная работа двигателя после выключения зажигания. Топливо, попадающее в цилиндры двигателя под действием разрежения из карбюратора, воспламеняется от нагретой свечи, происходят вспышки в камерах сгорания, перемещающие поршни. Возможен при неисправной системе ЭПХХ и применении «горячих» свечей (свечей с температурными характеристиками не соответствующими данному типу двигателей).
ЭПХХ 5013.3761. (экономайзер принудительного холостого хода).
Что то последнее время машинка стала ехать как то не так…
В очередной раз передвигаясь на своем ВАЗике, заметил что тахометр не «делает полочку» в р-не 2000 об., т.е. при резком нажатии сцепления, стрелка тахометра быстро стремиться к 800 оборотам, не задерживаясь на циферблате.
Ну тут вообще без вариантов — ЭПХХ.
Я не стал заморачиваться и проверять винты, контакты и электромагнитный клапан. Карб я недавно перебирал и контакт на винте количества чистый и провод целый, электромагнитный клапан тоже был в норме. Решил просто заменить экономайзер принудительного холостого хода (в простонародии — ЭПХХ). Как бы неисправность на лицо. По скольку я никогда к нему не обращался, решил почитать шож оно такое и как именно он работает, и чем они отличаются.
И так, отличия ЭПХХ.

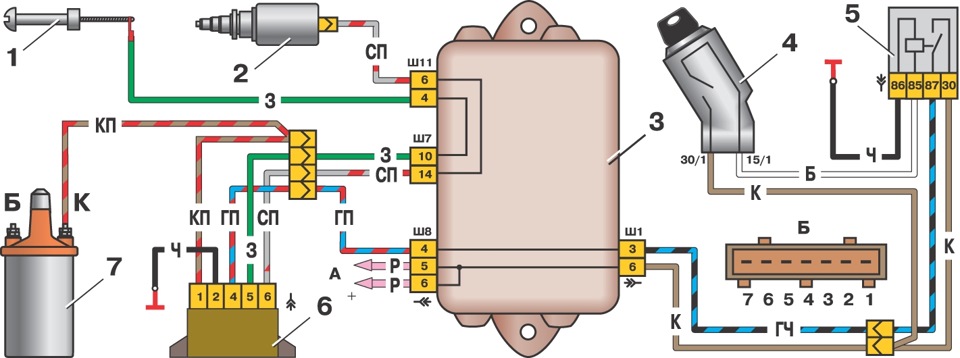

Картинка из мурзилки, как же он подключается и что куда идет из проводов.
А это попроще схема, без черного ящика, замка и прочего.
Собственно поехал на базар и купил за 45 грн. ЭПХХ 5013.3761
Данные от производителя.

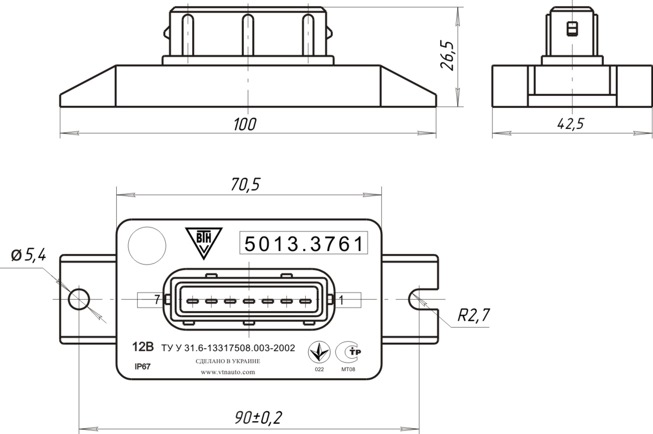

БЛОК УПРАВЛЕНИЯ ЭПХХ 5013.3761
Общие сведения:
Блок управления экономайзером принудительного холостого хода (ЭПХХ) 5013.3761 предназначен для включения/отключения электромагнитного клапана ЭПХХ с целью повышения экономии топлива и снижения токсичности выхлопных газов автомобиля.
Применяемость: автомобили ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, ВАЗ-2121 и др. с карбюратором “Солекс”.
Блок управления ЭПХХ 5013.3761 обеспечивает:
— управление электромагнитным клапаном экономайзера принудительного холостого хода;
— защиту цепи управления клапаном экономайзера от короткого замыкания на “массу” автомобиля* ;
— защиту от понижения сопротивления цепи клапана ЭПХХ*.
Многие просто «глушат» эту систему с комментарием «та что она там экономит, 0,5 литра на сотню». Может они и правы, но я придерживаюсь того, что если инженеры решили это запихнуть под капот Самары, значит оно там все таки нужно, да и токсичность выхлопа будет меньше.
И так, зачем же нужна эта мудреная система, которая может иногда парить мозг?
Условно можно разделить работу двигателя и соответственно карбюратора на холостом ходу на два режима.
Первый режим — обычный холостой ход.
При обычном холостом ходе двигатель работает, дроссельная заслонка почти закрыта (зазор регулировки ХХ), но автомобиль не двигается. Для образования бензиново-воздушной смеси карбюратором подается относительно небольшое количество бензина. Это количество рассчитано ровно столько, что бы обеспечить стабильную работу и не дать двигателю заглохнуть.
Второй режим — принудительный холостой ход.
Этот режим актуален, когда происходит торможение двигателем, не нажата педаль «газа» и коробка находится на передаче. При движении с «горки» или при стабильном накате (с определенными условиями) двигателю не нужно вырабатывать столько мощности, что бы «толкать» автомобиль, так как автомобиль движется по инерции, а усилие передается от колес, через коробку передач на двигатель. Получается что не двигатель вращает колеса а наоборот. Т.е. поршни движутся не благодаря сжиганию топлива в камере сгорания а благодаря коробки передач.
Тогда напрашивается закономерный вывод, что в этот момент бензин вообще не нужен. Вот для этого и стоит ЭПХХ, который посредством электро-магнитного клапана перекрывает подачу топлива в двигатель. Дроссельная заслонка закрыта, разряжения нет и ГДС камеры не работает, и по идее должна работать система ХХ, но клапан то перекрыт, топливо не проходит! Вот оно счастье автовладельца, машина едет а топливо не тратится 🙂
Но, эта система работает только при определенных условиях, такие как обороты коленчатого вала (это условие задается типом настроек ЭПХХ), закрытая дроссельная заслонка и включенная передача.
Экономайзер состоит из электромагнитного клапана, который перекрывает подачу топлива в систему ХХ, датчика крайнего положения дроссельной заслонки и блока управления.
Сам принцип работы системы (что на что давит и куда и как подаются сигналы) я не стану описывать, так как информации полно в интернете. Я постарался простыми словами описать что же именно делает система ЭПХХ, и надеюсь мне это удалось.
Вывод.
Экономайзер принудительного холостого хода экономит топливо, но это количество для каждого водителя и автомобиля разное, так как напрямую зависит от стиля вождения. Так же данная система уменьшает вероятность детонации при торможении двигателем, уменьшает токсичность выпуска и перекрывает механически подачу топлива после выключения зажигания, предотвращая тем самым детонацию на заглушенном двигателе. И все. На это роль и влияние работы ЭПХХ закончено. Т.е. из вышеописанного можно предположить (хотя, как показывает практика, что так оно и есть) что работоспособность ДВС и машины в целом, может обходится и без этой системы.
Я решил, что оно мне надо и решил восстановить работоспособность этой системы.
Загнал машинку в гараж.
Скрутил ЭПХХ, только потом вынул колодку из разъема, уж сильно тяжело ее оттуда вытащить.
Эпхх что это такое
Разберем устройство и принцип действия экономайзера принудительного холостого хода (ЭПХХ) карбюраторов семейства Солекс устанавливаемых на двигателя автомобилей ВАЗ 2108, 2109, 21099 и их модификации. ЭПХХ является одной из систем карбюратора 2108, 21081, 21083 Солекс. Она отвечает за обеспечение работы двигателя автомобиля на принудительном холостом ходу.
Система экономайзера принудительного холостого хода карбюратора Солекс 2108, 21081, 21083 предназначена для отключения подачи топлива через систему холостого хода на режиме торможения двигателем и после выключения зажигания. Она обеспечивает сокращение расхода топлива до 0,5 литра на 100 км, предотвращает возникновение дизелинга (калильного зажигания), сокращает выброс в атмосферу токсичных соединений образующихся при ухудшении смесеобразования на режиме ПХХ.
Устройство ЭПХХ Солекс
Электромагнитный клапан карбюратора – исполнительное устройство системы, прекрывающее своей иглой, по команде блока управления, отверстие в топливном жиклере системы ХХ, тем самым прекращая через нее подачу топлива. Установлен в карбюраторе.
Блок управления – электронный блок управления является управляющим элементом ЭПХХ. Он считывает частоту импульсов в системе зажигания (через вывод «К» катушки зажигания) и по ним определяет частоту вращения коленчатого вала двигателя. Помимо этого блок управления принимает сигнал от контакта винта «количества» топливной смеси о закрытии, либо открытии дроссельной заслонки первой камеры. При определенной частоте вращения к/вала и сигнале об открытой дроссельной заслонки он отключает подачу напряжения на электромагнитный клапан, а тот перекрывает подачу топлива через СХХ. Блок установлен на щитке моторного отсека рядом с коммутатором системы зажигания.
Контакт винта «количества» топливной смеси (датчик-винт) – наконечник винта «количества» топливной смеси с присоединенным к нему проводом. При отпущенной педали «газа» и закрытых дроссельных заслонках контакт касается ребра рычага на оси дроссельной заслонки (замкнут на «массу»), на блок управления идет сигнал о том, что дроссельная заслонка закрыта.
После нажатия на педаль «газа» контакт наконечника винта «количества» и рычага дроссельной заслонки размыкается (не замкнут на «массу»), на блок управления идет сигнал, что дроссельная заслонка открыта. Установлен на карбюраторе.
видимые элементы системы ЭПХХ карбюратора Солекс в подкапотном пространстве автомобиля ВАЗ 21083
Принцип действия системы экономайзера принудительного холостого хода карбюратора Солекс
Движение автомобиля по инерции с включенной передачей и отпущенной педалью «газа» (торможение двигателем) называется принудительным холостым ходом (ПХХ). На этом режиме резко ухудшаются условия сгорания топливной смеси в цилиндрах двигателя, увеличивается выброс СО и СН, возрастает расход топлива. ЭПХХ отключает подачу топлива на режиме ПХХ в цилиндры двигателя, тем самым оптимизируя состав топливной смеси и экономя топливо.
Блок управления в этой ситуации принимает сигналы с замкнувшегося на «массу» контакта на винте «количества» о том, что дроссельная заслонка закрыта и с катушки о частоте вращения коленчатого вала на данный момент. Если частота вращения выше 2100 оборотов в минуту он прекращает подачу напряжения на вывод электромагнитного клапана карбюратора и тот перекроет отверстие топливного жиклера СХХ. Подача топлива через систему холостого хода прекратится. Как только частота вращения коленчатого вала снизится до 1900 об/мин, блок управления возобновит подачу напряжения на электромагнитный клапан. Его игла втянется и откроет отверстие в топливном жиклере СХХ. Система холостого хода заработает.
То есть для принудительного отключения подачи топлива через систему холостого хода электронному блоку управления необходимо два условия – сигнал о закрытой дроссельной заслонке и сигнал о величине оборотов двигателя.
Неисправности в работе двигателя связанные с ЭПХХ Солекс
— Двигатель глохнет в движении автомобиля при сбросе «газа»
Аналогичная неисправность может возникнуть и при засорении системы холостого хода карбюратора. Это нужно учитывать при диагностике неисправностей ЭПХХ.
— Дизелинг (калильное зажигание)
Двигатель работает некоторое время после выключения зажигания.
Примечания и дополнения
Принудительный холостой ход (ПХХ) – один из режимов работы двигателя. Выполняется при движении автомобиля с включенной передачей и полностью отпущенной педалью «газа». Например, при торможении двигателем или движении на спуске. В этом случае, дроссельные заслонки обеих камер карбюратора полностью закрыты, обороты коленчатого вала двигателя выше 1900 об/мин. Ниже 1900 об/мин вступает в работу система холостого хода.
Дизелинг (калильное зажигание) – непродолжительная работа двигателя после выключения зажигания. Топливо, попадающее в цилиндры двигателя под действием разрежения из карбюратора, воспламеняется от нагретой свечи, происходят вспышки в камерах сгорания, перемещающие поршни. Возможен при неисправной системе ЭПХХ и применении «горячих» свечей (свечей с температурными характеристиками не соответствующими данному типу двигателей).
Еще статьи по карбюраторам Солекс
Экономайзер принудительного холостого хода или ЭПХХ позволяет в значительной мере уменьшить выброс токсических веществ в атмосферу. Также он понижает потребление топлива.
Что собой представляет экономайзер
Устройство и схема подключения экономайзера
Устройство ЭПХХ не представляет особой сложности, несмотря на это эффективность системы не поддаётся сомнениям. Стандартная конструкция состоит из таких элементов, как:
Каждая из этих деталей взаимодействует друг с другом. Результатом подобного процесса является повышенная производительность мотора и существенное увеличение экономии топлива. Но для того чтобы достигнуть такого результата всё должно быть правильно подключено. О том, как это сделать вы можете узнать из схемы подключения ЭПХХ ниже.
Принцип работы
Есть такое понятие, как торможение двигателем. Проще говоря, это ситуация, когда автомобиль продолжает своё движение по инерции. При этом передача всё ещё включена, а педаль, отвечающая за карбюратор отпущена. Подобное состояние также называется принудительным холостым ходом. Отсюда, собственно, и аббревиатура.
При этом внутри двигателя происходят очень интересные и важные процессы. Естественно, топливная смесь в цилиндрах продолжает воспламеняться. Но при этом эффективность работы системы падает в несколько раз. Как результат отработанные газы имеют повышенное содержание оксида углерода и углеводородов.
Естественно, автомобильные инженеры не могли просто так оставить подобный дефект. Результатом долгих исследований и экспериментов стало изобретение системы ЭПХХ. Она позволяет отключить подачу топлива при работе в режиме холостого хода, тем самым решив ряд описанных выше проблем.
Отключение подачи топлива стало возможным благодаря электромагнитному клапану, который монтируется в крышке карбюратора. В данной конструкции за подачу тока отвечает блок управления. Он вместе с клапаном создаёт одну электрическую цепь, в которую также входит:
Информация передаётся посредством электрического импульса, который идёт от катушки зажигания. Обычно он содержит данные о частоте вращения. О том, что карбюратор перешёл в режим холостого хода сигнализирует датчик. Это третий контакт, который подключается к одному из винтов. Замыкание делается на массу.
Система ЭПХХ работает таким образом, что на холостом ходу обмотка пятого электромагнитного клапана обесточивается. Результатом этого действия является прекращение подачи топлива.
Для того чтобы подача топлива возобновилась система ЭПХХ при помощи второго блока должна зарегистрировать два изменения:
Только тогда, когда эти два условия будут выполнены, система ЭПХХ сможет возобновить подачу топлива. Но не всё так просто. Если с пониманием внутренних процессов никаких сложностей возникнуть не должно, то возникает другой закономерный вопрос, а что для этого нужно сделать водителю?
Дальше вы можете как отжать сцепление, так и перейти на нейтраль. После этих действий режим прекращения подачи топлива будет отключен системой ЭПХХ. Это произойдет из-за нормализации частоты вращений.
Есть ещё один способ дезактивировать систему ЭПХХ. Для этого вам также нужно вдавить в пол педаль, отвечающую за дроссельную заслонку. Но частота вращения должна быть высокой. Чтобы этого добиться нужно продолжать движение.
Отдельно нужно упомянуть особенности работы электромагнитного клапана. Он обесточивается, когда включается зажигание. Подобная предосторожность позволяет исключить то, что двигатель начнёт свою работу с воспламенения.
Неисправности и диагностика ЭПХХ
Система ЭПХХ не отличается особенной сложностью. Именно этот факт выступает гарантией долгой работы. Но даже эта деталь может выйти из строя при больших нагрузках и длительной эксплуатации автомобиля.
Обычно при выходе из строя системы — двигатель не запускается при отпущенной педали. Он просто глохнет. Начать диагностику нужно с проверки шланга, который соединяет пневматический электрический клапан и клапан ЭПХХ.
Также нужно при диагностике системы ЭПХХ с большим вниманием отнестись к электрическим контактам. Вы должны проверить надёжность соединений. Довольно часто из строя выходит пневматический электрический клапан. Поэтому очень важно осмотреть и его. Следующими на очереди идут ЭБУ и микропереключатель. Проверку можно проводить только при включённом зажигании и неработающем моторе!
Признаком работоспособности пневматического электроклапана будет характерный щелчок, раздающийся при отсоединении и подключении кабеля. Если же этого нет, то дальнейшую проверку нужно осуществлять при помощи контрольной лампы. Это поможет определить есть ли подача тока. При его отсутствии дальше проверяется ЭБУ и микропереключатель.
Итоги
ЭПХХ позволяет добиться значительной экономии топлива. Это крайне выгодное конструктивное решение, позволяющее при минимальных затратах повысить производительность мотора. Отдельным бонусом идёт снижение токсичности отработанных газов.
Для управления клапаном ЭПХХ в карбюраторных двигателях автомобилей ВАЗ 2108 — 2110 используется блок управления ЭПХХ 50.3761. В качестве датчика положения дроссельной заслонки используется датчик-винт, представляющий из себя пластмассовый винт с металлическим наконечником, вкручивающийся в кронштейн, закреплённый на карбюраторе.
При открытии дроссельной заслонке наконечник винта, с прикреплённым к нему проводом, не упирается в рычаг дроссельной заслони. Это приводит к разрыву цепи вывода 5 блока управления с массой. При этом закрывается транзистор VT7, а транзистор VT5 открывается, открывая в свою очередь транзистор VT8. Транзистор VT8 подаёт питание на электромагнитный клапан независимо от числа оборотов коленвала.
На вывод 3 блока управления подходит провод, соединяющий его с выводом первичной катушки зажигания, передающий импульсы, которые поступают на вывод 4 микросхемы А1. На выводе 3 микросхемы формируются импульсы постоянной длительности, повторение которых соответствует импульсам от трамблёра. Транзисторы VT1 и VT2 разряжают времязадающий конденсатор С1. Если частота вращения коленвала меньше 1100 об./мин., то напряжение на конденсаторе не поднимается, при повышении числа оборотов напряжение возрастает и когда оно превысит 8 В, происходит открытие транзисторов VT3 и VT4 которые через микросхему А2 открывают транзистор VT6 и соответственно VT8.
Блока управления ЭПХХ 25.3761
Схема блока управления ЭПХХ 25.3761 отличается в основном только работой при оборотах коленчатого вала более 1100 об./мин. Это обусловлено применением в качестве датчика положения дроссельной заслонки микропереключателя, подающего питание на электропневматический клапан при открытой заслонке. Работа блока управления на холостом ходу идентична блоку 50.3761.
Блок ЭПХХ 1402.3733.
Блок ЭПХХ 1402.3733 устанавливается на автомобили семейства ГАЗ и УАЗ. Принцип его работы такая же как и блока 50,3761. Отличие блоков только в схеме.
Неисправность блока управления ЭПХХ.
Неисправность блока управления ЭПХХ.При неисправности блока ЭПХХ двигатель не будет работать на холостом ходу или при отпущенной педали газа, обороты скачут от 900 до 1200. Для поиска неисправности достаточно просто удалить сердечник на клапане или соединить трубки на карбюраторе помимо «баллончика».
Система ЭПХХ предназначена для прекращения подачи топлива при следовании автомобиля в режиме принудительного холостого хода. Этот режим характеризуется частотой вращения коленвала двигателя, который превышает обороты холостого хода при закрытой дроссельной заслонке. Такой режим применяется в городском цикле и следовании под гору в режиме торможения двигателем.
На инжекторных двигателях прекращение подачи топлива осуществляет электронная система управления двигателем, а в карбюраторных двигателях блок управления ЭПХХ.
Из чего состоит система ЭПХХ.
В состав система ЭПХХ входит блок управления, электромагнитный клапан или электромагнитный пневмоклапан, датчик положения дроссельной заслонки. В качестве датчика числа оборотов часто используется прерыватель трамблёра.
Датчиком положения дроссельной заслонки может быть микропереключатель, контакты которого размыкаются при закрытой дроссельной заслонке либо датчик-винт на конце, которого крепится провод соединяющий вывод блока управления с массой при открытой дроссельной заслонке.
Датчиком оборотов в карбюраторном двигателе выступает прерыватель трамблёра.
Прекращение подачи топлива осуществляется электромагнитным клапаном или электропневматическим клапаном, в зависимости от конструкции карбюратора. Электромагнитный клапан устанавливается на карбюраторе и перекрывает, при отсутствии питания на нём, своим сердечником канал холостого хода. Электропневматический клапан устанавливается на корпусе автомобиля в разрыве трубки соединяющей впускной коллектор с модулем экономайзера, при включении отключает экономайзер от коллектора и соединяет его с атмосферой.В результате этого клапан экономайзера прекращает подачу топлива.
Принцип работы система ЭПХХ.
При частоте вращения коленвала более 1100 об/мин. и закрытой дроссельной заслонке, блок управления отключает питание с клапана, что прекращает подачу топлива, что позволяет экономить топливо на 2-3% и снизить токсичность выхлопных газов на 15-30%. Кроме этого система ЭПХХ предотвращает детонацию двигателя при отключении двигателя, то есть детонационное сгорание топлива при выключенном зажигании.
Необходимость системы ЭПХХ.
Езда автомобиля с применением принудительного холостого хода происходит крайне редко, в основном в гористой местности. По этому даже обещанные 2-3% практически не достижимая цель. Но предотвращение детонации двигателя это очень часто необходимо. Но для реализации предотвращения детонации при отключении зажигания не обязательно подключения всей схемы. Для этого достаточно просто подать питание на клапан при включении зажигания и снятие его при выключении.
Экономайзер принудительного холостого хода или ЭПХХ позволяет в значительной мере уменьшить выброс токсических веществ в атмосферу. Также он понижает потребление топлива.
Что собой представляет экономайзер
Устройство и схема подключения экономайзера
Устройство ЭПХХ не представляет особой сложности, несмотря на это эффективность системы не поддаётся сомнениям. Стандартная конструкция состоит из таких элементов, как:
Каждая из этих деталей взаимодействует друг с другом. Результатом подобного процесса является повышенная производительность мотора и существенное увеличение экономии топлива. Но для того чтобы достигнуть такого результата всё должно быть правильно подключено. О том, как это сделать вы можете узнать из схемы подключения ЭПХХ ниже.
Принцип работы
Есть такое понятие, как торможение двигателем. Проще говоря, это ситуация, когда автомобиль продолжает своё движение по инерции. При этом передача всё ещё включена, а педаль, отвечающая за карбюратор отпущена. Подобное состояние также называется принудительным холостым ходом. Отсюда, собственно, и аббревиатура.
При этом внутри двигателя происходят очень интересные и важные процессы. Естественно, топливная смесь в цилиндрах продолжает воспламеняться. Но при этом эффективность работы системы падает в несколько раз. Как результат отработанные газы имеют повышенное содержание оксида углерода и углеводородов.
Внимание! На принудительном холостом ходу топливо расходуется крайне неэкономно.
Естественно, автомобильные инженеры не могли просто так оставить подобный дефект. Результатом долгих исследований и экспериментов стало изобретение системы ЭПХХ. Она позволяет отключить подачу топлива при работе в режиме холостого хода, тем самым решив ряд описанных выше проблем.
Отключение подачи топлива стало возможным благодаря электромагнитному клапану, который монтируется в крышке карбюратора. В данной конструкции за подачу тока отвечает блок управления. Он вместе с клапаном создаёт одну электрическую цепь, в которую также входит:
Информация передаётся посредством электрического импульса, который идёт от катушки зажигания. Обычно он содержит данные о частоте вращения. О том, что карбюратор перешёл в режим холостого хода сигнализирует датчик. Это третий контакт, который подключается к одному из винтов. Замыкание делается на массу.
Система ЭПХХ работает таким образом, что на холостом ходу обмотка пятого электромагнитного клапана обесточивается. Результатом этого действия является прекращение подачи топлива.
Для того чтобы подача топлива возобновилась система ЭПХХ при помощи второго блока должна зарегистрировать два изменения:
Только тогда, когда эти два условия будут выполнены, система ЭПХХ сможет возобновить подачу топлива. Но не всё так просто. Если с пониманием внутренних процессов никаких сложностей возникнуть не должно, то возникает другой закономерный вопрос, а что для этого нужно сделать водителю?
Есть ещё один способ дезактивировать систему ЭПХХ. Для этого вам также нужно вдавить в пол педаль, отвечающую за дроссельную заслонку. Но частота вращения должна быть высокой. Чтобы этого добиться нужно продолжать движение.
Внимание! Система ЭПХХ включает подачу топлива при 150—200 оборотах в минуту.
Отдельно нужно упомянуть особенности работы электромагнитного клапана. Он обесточивается, когда включается зажигание. Подобная предосторожность позволяет исключить то, что двигатель начнёт свою работу с воспламенения.
Неисправности и диагностика ЭПХХ
Система ЭПХХ не отличается особенной сложностью. Именно этот факт выступает гарантией долгой работы. Но даже эта деталь может выйти из строя при больших нагрузках и длительной эксплуатации автомобиля.
Обычно при выходе из строя системы — двигатель не запускается при отпущенной педали. Он просто глохнет. Начать диагностику нужно с проверки шланга, который соединяет пневматический электрический клапан и клапан ЭПХХ.
Внимание! Двигатель может глохнуть из-за того, что в шланге происходит подсос.
Также нужно при диагностике системы ЭПХХ с большим вниманием отнестись к электрическим контактам. Вы должны проверить надёжность соединений. Довольно часто из строя выходит пневматический электрический клапан. Поэтому очень важно осмотреть и его. Следующими на очереди идут ЭБУ и микропереключатель. Проверку можно проводить только при включённом зажигании и неработающем моторе!
Признаком работоспособности пневматического электроклапана будет характерный щелчок, раздающийся при отсоединении и подключении кабеля. Если же этого нет, то дальнейшую проверку нужно осуществлять при помощи контрольной лампы. Это поможет определить есть ли подача тока. При его отсутствии дальше проверяется ЭБУ и микропереключатель.
Итоги
ЭПХХ позволяет добиться значительной экономии топлива. Это крайне выгодное конструктивное решение, позволяющее при минимальных затратах повысить производительность мотора. Отдельным бонусом идёт снижение токсичности отработанных газов.
При движении автомобиля в городе, двигатель около 25 % времени работает на принудительном холостом ходу, когда коленчатый вал двигателя вращается за счет кинетической энергии автомобиля и он движется с включенной передачей и отпущенной педалью управления дроссельной заслонкой. В таких режимах двигатель управляется с помощью экономайзера принудительного холостого хода.
Система управления экономайзера принудительного холостого хода УАЗ, блок управления, клапан, микровыключатель.
На принудительном холостом ходу двигатель расходует топливо, не выполняя полезную работу, в результате быстрого закрытия дроссельной заслонки горючая смесь переобогащается и токсичность отработавших газов увеличивается. Для снижения расхода топлива и токсичности отработавших газов на автомобилях УАЗ установлена электрическая система управления экономайзера принудительного холостого хода (ЭПХХ).
Система управления и электрооборудование экономайзера принудительного холостого хода на автомобилях УАЗ с двигателями УМЗ включает в себя блок управления 1422.3733, электромагнитный клапан 1902.3741 и концевой выключатель карбюратора (микровыключатель) 421.3709.
Принцип работы системы управления экономайзера принудительного холостого хода на автомобилях УАЗ.
При отпускании педали акселератора, в следствии переключения контактов концевого выключателя карбюратора блок управления ЭПХХ вырабатывает сигналы управления электромагнитным (электропневматическим) клапаном подачи топлива в зависимости от частоты вращения коленчатого вала двигателя. Если частота вращения коленчатого вала выше частоты холостого хода, то блок управления снимает напряжение с электроклапана, и подача топлива в двигатель прекращается.
При этом частота вращения коленчатого вала снижается, и когда она станет меньше частоты холостого хода, блок управления подключит напряжение бортовой сети к электроклапану. Подача топлива возобновится и частота вращении коленчатого вала возрастет.
При частоте вращения коленчатого вала, снова ставшей больше частоты холостого хода, блок управления опять отключит электроклапан. Процесс повторяется. Периодической отключение подачи топлива в этом режиме снижает расход бензина на 2-3%, а токсичность отработавших газов уменьшается на 15-30%
При нажатии на педаль акселератора контакты концевого выключателя переключаются таким образом, что на электроклапан будет постоянно подаваться напряжение бортовой сети. Топливо при этом будет подаваться независимо от частоты вращения коленчатого вала двигателя.
Блок управления 1422.3733 экономайзера принудительного холостого хода на автомобилях УАЗ, принцип работы.
На автомобилях УАЗ с двигателями УМЗ применяются четырехштырьковые блоки управления 1422.3733 экономайзера. В качестве датчик положения дроссельной заслонки используется микровыключатель 421.3709. При закрытой дроссельной заслонке импульсы напряжения пропорциональные частоте вращения коленчатого вала, поступают с первичной обмотки катушки зажигания 1 на вход полупроводникового ключа, собранного на транзисторе VT1.
Во время действия импульса ключ открывается и конденсатор СЗ разряжается. В паузах между импульсами конденсатор СЗ заряжается. Время заряда, а следовательно, и напряжение на СЗ увеличивается с уменьшением частоты вращения коленчатого вала. При частоте больше частоты холостого хода напряжение на СЗ мало, транзисторы VT2, VT4, VT5, VT6 закрываются. На электромагнитный (электропневматический) клапан напряжение не подается.
Клапан закрывается и подача топлива прекращается. Частота вращения коленчатого вала падает. При частоте меньше частоты холостого хода конденсатор СЗ во время паузы между импульсами успевает зарядиться до напряжения, превышающего опорное напряжение порогового элемента, собранного на транзисторах VT2, VT4. Транзисторы VT2 и VT4 при этом открываются, что обеспечивает открытие транзисторов VT5 и VT6. На электропневмоклапан при этом подается напряжение.
Клапан срабатывает и включает подачу топлива. При открытии дроссельной заслонки контакты микропереключателя S1 замыкаются и напряжение бортовой сети постоянно поступает на электропневмоклапан. Клапан постоянно открыт независимо от сигналов блока управления 1422.3733 экономайзера принудительного холостого хода.
