Блок согласования фаркопа Smart Connect (Смарт коннект). Для чего он нужен?

Подключение электрики прицепа к бортсети автомобиля – задача, простая только на первый взгляд. В большинстве случаев не обойтись без специального блока согласования Smart Connect.

Зачем нужен Смарт-Коннект?

Буквально пару десятилетий назад достаточно было просто подключить соответствующие провода розетки фаркопа параллельно проводам задних фонарей автомобиля и это был относительно работоспособный вариант. Относительно, так как для гарантированно стабильной работы желательно было усилить схему дополнительными реле, потому что «лишние» лампочки могли просаживать напряжение на остальных лампах автомобиля.

Электрика и электроника современных автомобилей, даже самых простых и недорогих, не обходится без целого ряда систем, фактически представляющих собой специализированные компьютеры. На смену обычным силовым цепям, в том числе в световом электрооборудовании пришли CAN-шины, а лампы накаливания все чащи и чаще сменяют светодиоды. Встроенные системы диагностики способны определять неисправности – например, могут указать на конкретную перегоревшую лампу. Разумеется, прямое вмешательство в такую систему вызывает перегрузку и, как минимум вызовет ошибки, срабатывание защиты и нестабильную работу, а как максимум – могут выйти из строя дорогостоящие блоки управления электрооборудованием.

Блоки согласования Smart-Connect решают вышеуказанные проблемы, не оказывая нагрузки на бортсеть автомобиля, но забирая все необходимые сигналы для правильного функционирования электрооборудования прицепа.

Что такое электрика 7 pin smart connect. Смотреть фото Что такое электрика 7 pin smart connect. Смотреть картинку Что такое электрика 7 pin smart connect. Картинка про Что такое электрика 7 pin smart connect. Фото Что такое электрика 7 pin smart connect

Функции блока согласования:

— снижение нагрузки на бортсеть автомобиля

— защита от перегрузок и коротких замыканий

— согласование работы со светодиодным и однонитевым освещением

— переключение освещения с автомобиля на прицеп, включая противотуманные фонари

— отключение задних датчиков парктроника при соединении прицепа

— контроль перегорания ламп на прицепе

Некоторые модели блоков смарт-коннект могут иметь дополнительные функции.

Для каких автомобилей необходим Smart-Connect?

Практически для всех, выпускаемых с 2005 года и ранее, если:

— в автомобиле имеется CAN-шина и/или мультиплексная проводка

— в автомобиле имеется система самодиагностики неисправностей

— автомобиль оснащен светодиодными фонарями

Кроме того, блок смарт-коннект не будет лишним и в более старых и конструктивно простых автомобилей, как средство защиты от короткого замыкания или повреждений проводки. Фаркопы работают в условиях постоянного воздействия воды, грязи и реагентов и их розетки нередко преждевременно выходят из строя по причине нарушения контактов и короткого замыкания.

Блоки согласования выпускаются целым рядом производителей, отличаются функционалом и комплектацией. Такие блоки обычно универсальны и подходят для установки на разные модели различных марок автомобилей. В любом случае, при покупке блока согласования, уточните у продавца его совместимость с вашей машиной.

Важно: Если в вашем автомобиле имеются специальные режимы для движения с прицепом (в том числе иные режимы работы ESP, ABS, ассистенты движения задним ходом и парковки с прицепом), то рекомендуется использовать оригинальные блоки согласования, иначе автомобиль не распознает, что к нему подсоединен прицеп, а вышеуказанные системы не будут активированы.

Источник

Подключение Smart connect MH7/ 6.0

Что такое электрика 7 pin smart connect. Смотреть фото Что такое электрика 7 pin smart connect. Смотреть картинку Что такое электрика 7 pin smart connect. Картинка про Что такое электрика 7 pin smart connect. Фото Что такое электрика 7 pin smart connect

Давеча я интересовался как подключить розетку фаркопа к штаной проводке, но вменяемо ответа так и не получил.
Пришлось все самому…
И так. У меня был модуль согласования Smart Connect MH7 версия 6.0.

Что такое электрика 7 pin smart connect. Смотреть фото Что такое электрика 7 pin smart connect. Смотреть картинку Что такое электрика 7 pin smart connect. Картинка про Что такое электрика 7 pin smart connect. Фото Что такое электрика 7 pin smart connect

Эта версия отличается от предыдущих тем, что у неё есть два дополнительных провода управления. Один для парктроника, второй для противотуманки.

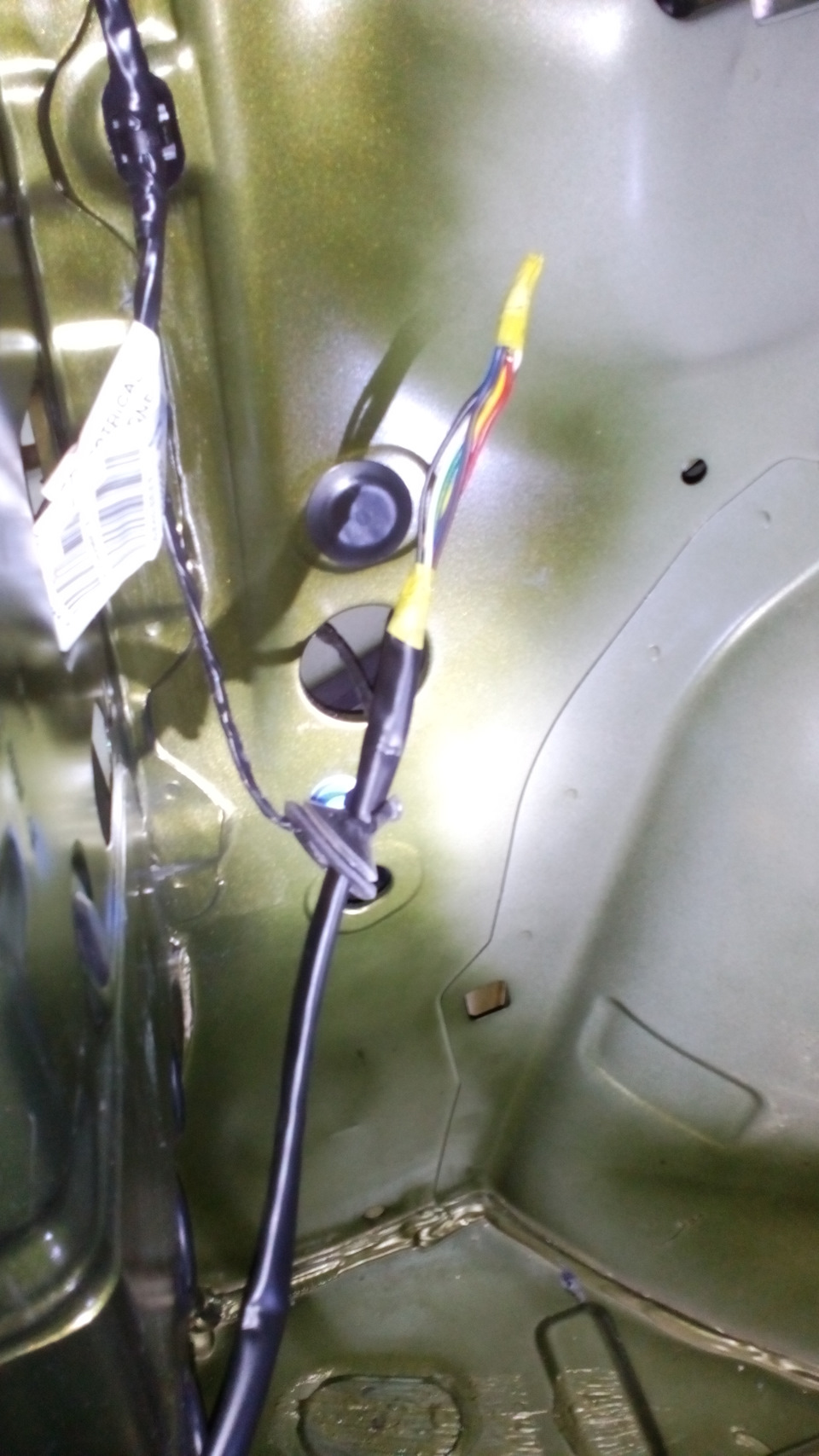

Теперь о процессе. Самое нудное это разборка салона. Для того, что бы вывести провода я использовал отверстие для провода противотуманки.

Что такое электрика 7 pin smart connect. Смотреть фото Что такое электрика 7 pin smart connect. Смотреть картинку Что такое электрика 7 pin smart connect. Картинка про Что такое электрика 7 pin smart connect. Фото Что такое электрика 7 pin smart connect

Чтоб до него добраться надо с одной стороны снять обшивку багажника, а с другой снять бампер. Параллельно можно выдернуть кусок войлока который сползает и перекрывает клапан вентиляции салона. Весь бампер я скидывать не стал. Я отцепил только один угол.
Сам модуль согласования разместил над чашкой задней опоры при помощи двустороннего скотча.

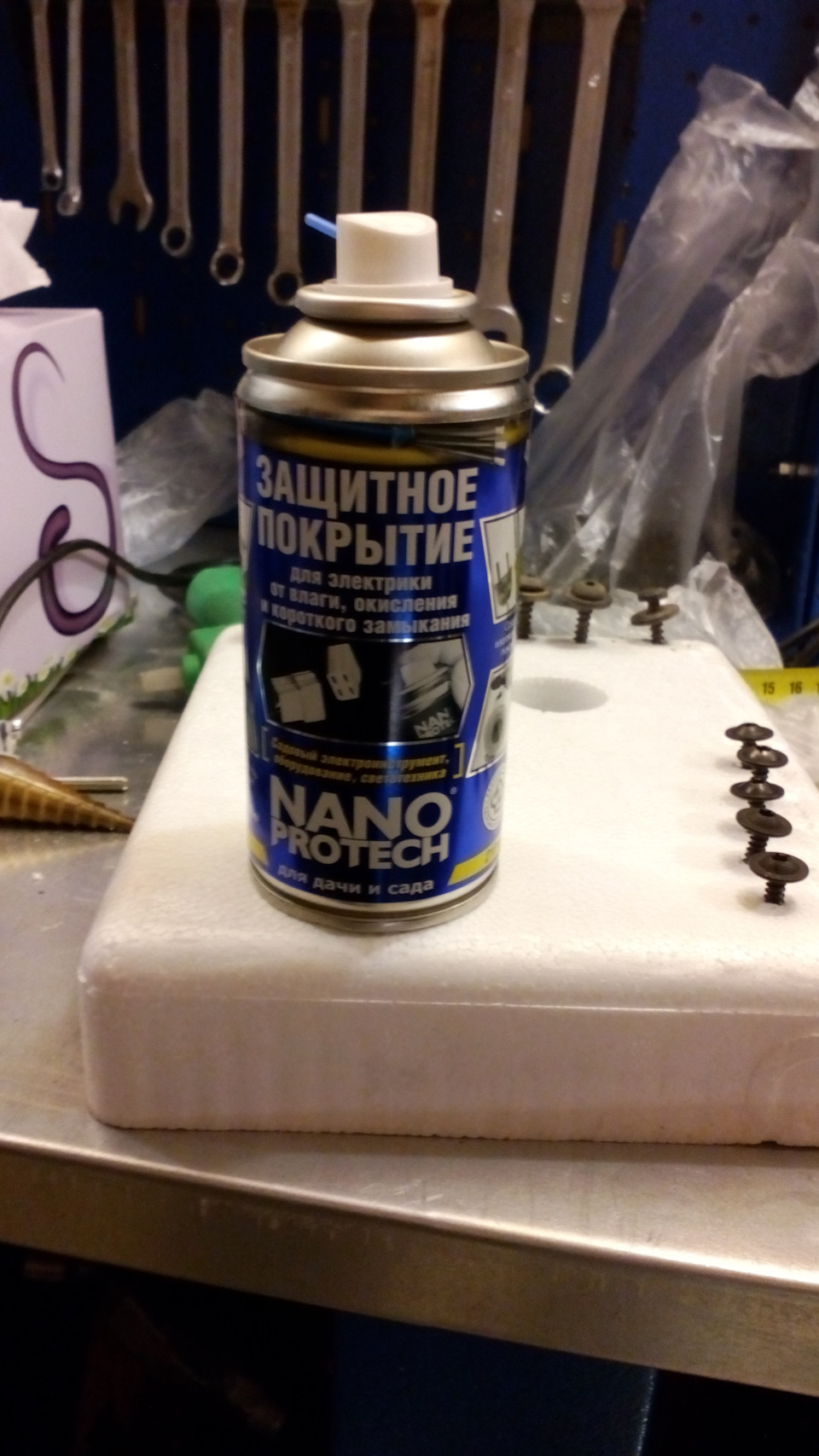

Провода в розетке залил специальным лаком для защиты электрики.

Что такое электрика 7 pin smart connect. Смотреть фото Что такое электрика 7 pin smart connect. Смотреть картинку Что такое электрика 7 pin smart connect. Картинка про Что такое электрика 7 pin smart connect. Фото Что такое электрика 7 pin smart connect

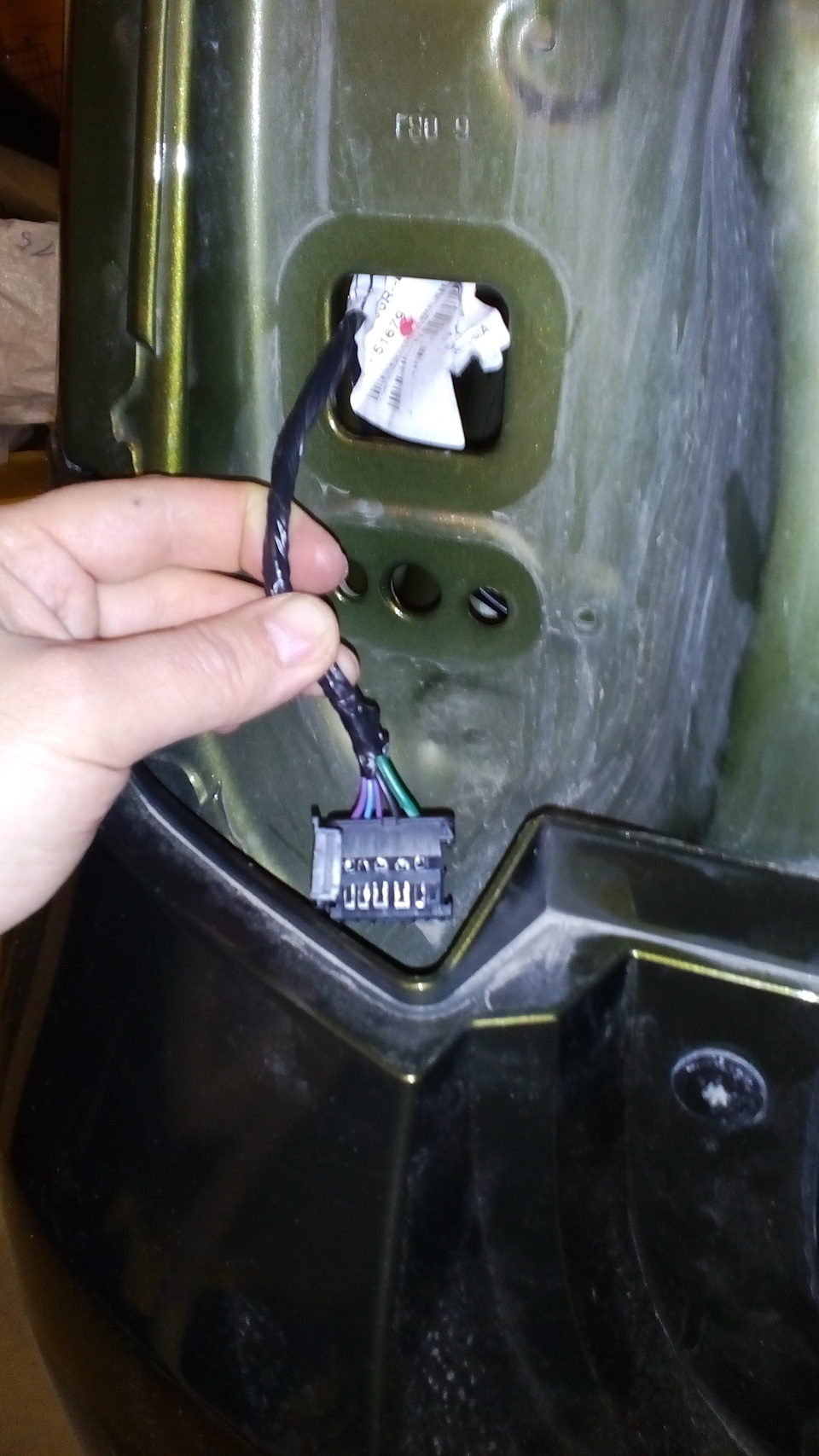

Самое главное что меня волновало — это как подключать управляющие провода к проводке авто. Делать врезки я очень не люблю. При внимательном изучении разъёма, я понял, что он разборный. В результате я подключился прямо к штатному разъему скрутками. Получилось весьма аккуратно и при желании все можно убрать не оставляя следов.

Что такое электрика 7 pin smart connect. Смотреть фото Что такое электрика 7 pin smart connect. Смотреть картинку Что такое электрика 7 pin smart connect. Картинка про Что такое электрика 7 pin smart connect. Фото Что такое электрика 7 pin smart connect

Так же чуток помучался со схемой подключения. Те схемы распиновки задних фонарей, которые я нашел на на просторах почему то отличались от того что было в реале. Пришлось прозванивать тестером. Параллельно обнаружил, что при выключенном зажигании стоп сигналы не работают.
В общей сложности ковырялся я с этой темой почти весь день.
К моему удивлению все заработало с первого раза.
При подключении светотехники блок делает тест и поочередно зажигает лампочки

Источник

Общие вопросы о прицепах

Зачем нужен блок согласования Smart Connect?

Что такое электрика 7 pin smart connect. Смотреть фото Что такое электрика 7 pin smart connect. Смотреть картинку Что такое электрика 7 pin smart connect. Картинка про Что такое электрика 7 pin smart connect. Фото Что такое электрика 7 pin smart connect

В последнее время автовладельцы, обращаясь за установкой фаркопа в сервис-центры, все чаще слышат предложения произвести подключение электрики фаркопа и соответственно прицепа через блок согласования Smart Connect. Но, как правило, большинство людей не представляет, что это такое и к таким предложениям относятся, как к попытке заработать на них побольше денег. Так давайте разберемся, что же такое блок Smart Connect и зачем он нужен при подключении фаркопа.

Если вы немного знаете английский язык, то становится понятно, что Smart Connect – это «умное подключение». И действительно, в сервисах установку блока согласования предлагают только на современные автомобили, которые оснащены бортовыми компьютерами и множеством электронных систем (ABS, EBD, ESP, TSP, ACC и др.). Никто не станет предлагать установку блока согласования владельцу «Москвича» или «Жигулей», так как он там попросту не нужен и все подключается напрямую.

Для подключения и согласования работы всех электронных систем современного автомобиля обычно используется CAN-BUS шина, которой управляет бортовой компьютер. Чем больше электронных систем имеет автомобиль, тем больше должно быть проводов. Но благодаря наличию компьютера и CAN-BUS шины все сигналы идут по двум проводам, а в нужных местах установлены блоки дешифровки, которые уже производят расшифровку и передачу сигнала конкретному датчику или механизму.

Как это все относится к установке фаркопа и подключению световых приборов легкового прицепа? Дело в том, что к блоку задних фар автомобиля также приходит два провода, сигнал подается в дешифратор, а уже из него выходит 8-10 проводов, по которым расшифрованный сигнал уже идет непосредственно к конечному устройству (габаритам, поворотникам, стоп-сигналам и т.д.).

Логично было бы предположить, что можно легко осуществить подключение фаркопа без блока Smart Connect уже после дешифратора, но все не так просто. При таком подключении бортовой компьютер, скорее всего, выдаст ошибку Check Control. Причиной этому станет увеличение нагрузки и сопротивления в электрической сети из-за светотехники прицепа, о которой бортовой компьютер автомобиля не знает и расцепит это как неисправность.

В итоге реакция компьютера может быть самой разной, начиная от попытки отключения цепи до некорректной работы или выхода из строя отдельных электрических узлов автомобиля. Именно от этих неприятностей и спасает блок согласования Smart Connect для фаркопа.

Как происходит подключение через Smart Connect?

В случае использования блока Smart Connect для, подсоединение к электрике автомобиля происходит как обычно, путём параллельного подключения с помощью обжимных клипс. Однако проводка подключается не к розетке фаркопа, а непосредственно к блоку согласования, сам же блок подключается напрямую от аккумулятора автомобиля.

В результате, используя такую схему подключения при эксплуатации автомобиля с подсоединенным автоприцепом, мы с электрики автомобиля снимаем только управляющий сигнал на включение того или иного светового прибора, а питание на розетку фаркопа подается уже с блока согласования, который у нас подключен от аккумулятора напрямую. В итоге, у нас нет увеличения нагрузки и потерь в электрической системе автомобиля, а бортовой компьютер не регистрирует никаких посторонних подключений, сбоев и неисправностей.

Комплекты электрики с блоком Smart Connect для фаркопа универсальны и подходят для подключения к большинству современных автомобилей. Однако стоит отметить, что если ваш автомобиль имеет режим буксировки прицепа, то подключать фаркоп необходимо используя оригинальные блоки согласования, подходящие для вашей марки автомобиля. В противном случае данный режим и функции контроля за состоянием электрооборудования прицепа на автомобиле просто не будет работать.

Источник

Муки выбора Smart Connect для фаркопа. Выводы и попытка заказа №2

Что такое электрика 7 pin smart connect. Смотреть фото Что такое электрика 7 pin smart connect. Смотреть картинку Что такое электрика 7 pin smart connect. Картинка про Что такое электрика 7 pin smart connect. Фото Что такое электрика 7 pin smart connect

Предыстория здесь и здесь.
В итоге я опять стою перед выбором блока согласования (или так называемого Смарт Коннекта) для фаркопа. Времени потрачено уйма, никто толком в данной теме не разбирается, мнения разные. Что удалось выяснить по теме:
Первое — есть оригинальная электрика для нашей модели, артикул 16500616 Штатная электрика к фаркопу 7-pin Hyundai Tucson 07/2015-, Kia Sportage 01/2016- — 16500616 Hak-System Есть даже инструкция от нее, нашел здесь На этом сайте в наличии ее нет, ссылку дал только из-за инструкции, но есть на других, нашел, цена примерно 9-11 тыс., но суть не в этом.
Второе, что узнал, есть блоки обычные (эконом вариант китайские дешевые на реле построены), а есть блоки полностью на электронных ключах, вторые предпочтительнее, в технику вдаваться не буду, просто вывод написал.
Третье — вот тут вообще очень интересно получается, чисто случайно узнал. Есть блоки в базовой комплектации, а есть с расширенным функционалом, в т.ч. с функцией отключения парктроника. Заморочился я этой темой и на поиски такого блока да еще надежного потратил времени три дня. При этом думал, думал, надо его отключать парктроник этот или нет мне))) А в итоге, резюмирую: эта функция у нас в Спортаже (да и в большинстве других авто) работать не будет. Она работает только с НЕштатным парктроником. Удостоверился в трех местах, все подтвердили, в т.ч. на одном из заводов-производителей. Парктроник можно отключить только оригинальной электрикой за 10 тыс., универсальные не могут.
Четвертое, среди функций есть такая функция, которая переключает моргание поворота на габарит, в случае если сгорела лампочка поворота на прицепе, полезно наверное, но по большому счету только для ламп накаливания, светодиоды горят редко, поставил и забыл. Есть еще функция проверки лампочек при подключении розетки прицепа, они начинают перемаргиваться поочередно. Есть функция зуммера при перегорании одной из ламп. Принцип один и тот же контроль сгоревшей лампы.
Пятое, еще одна «чудо-опция» — отключает противотуманку заднюю, если подключен прицеп. Тоже сомнительно, что нужно за нее переплачивать. Особенно мне, т.к. прицеп планирую под лодку, а не высокий тентованный, от него отражаться даже при включенной на машине противотуманке ничего не будет.
В итоге круг выбора сильно сузился, т.к. хочу нормальный заводской вариант на электронных ключах и НЕ Китай.
По производителям, если Китай откинуть, то из доступных не много вариантов остается:
1. Koffer — российского производства, делается в г. Екатеринбурге. Все продавцы на рынках его продают как Германию, угарно было слушать. Но качество вроде норм, судя по отзывам.
2. Bosal — Бельгия, нормальный вариант.
3. Pro Tec — Польша, х.з. вроде норм.
4. Thule — Швеция, дорого.
5. Aragon — Испания, качество отличное. Все потроха делаются на заводе в Испании, розетка в комплекте из Германии.
В общем перебрал все по характеристикам и остановился на Арагоне от Испанского завода Enganches Aragon, одного из самых известных в Европе. Специализируются они как раз на производстве фаркопов и электроники к ним. У него две модели, которые распространены в Интернете в России: Aragon 501 mini с артикулом KAD07C0 и Aragon 501 maxi с артикулом KAE07C0. Отличие между ними в том, что в последнем есть как раз таки функция отключения НЕ штатного парктроника и наличие системы C2, которая обнаруживает неполадки в работе поворотников/аварийных огней и огней прицепа, оповещая о них акустическим сигналом. Первый стоит

6 тыс. рублей. В остальном они одинаковые. По качеству и тот и тот хороший, думаю, лучше Коффера, ПроТека.
Т.к. платить за модель макси особой рациональности нет, первая функция работать не будет, а за вторую переплата 2 тыс., то решился на заказ модели Aragon 501 mini с артикулом KAD07C0. Стал искать где дешевле, нашел за 3800, там ссылка на завод в Испании, на производителя. Захожу туда и что увидел я? А увидел я то, что появилась новая модель Aragon 507 с артикулом KAF07C0, взамен модели Aragon 501.

Что такое электрика 7 pin smart connect. Смотреть фото Что такое электрика 7 pin smart connect. Смотреть картинку Что такое электрика 7 pin smart connect. Картинка про Что такое электрика 7 pin smart connect. Фото Что такое электрика 7 pin smart connect

Что такое электрика 7 pin smart connect. Смотреть фото Что такое электрика 7 pin smart connect. Смотреть картинку Что такое электрика 7 pin smart connect. Картинка про Что такое электрика 7 pin smart connect. Фото Что такое электрика 7 pin smart connect

Отличие в обновленной модели не только в одной букве и цифре, а в том, что в ней реализована сразу базово функция контроля системы C2, которая обнаруживает неполадки в работе поворотников/аварийных огней и огней прицепа, оповещая о них акустическим сигналом. Как раз та самая, за которую предлагалось переплатить 2 тыс в Арагоне 501 Макси. А функция отличения НЕштатных парктроников реализована за счет подсоединения дополнительного модуля KCC0003 (цена его

1,5 тыс.), который в нашем случае (как и в остальных со штатными парктрониками) на фиг не нужен.
Цена 507-го Арагона с интернет-магазина испанского завода 98 Евро. Подумал, клевая модель, но дороговато…

Что такое электрика 7 pin smart connect. Смотреть фото Что такое электрика 7 pin smart connect. Смотреть картинку Что такое электрика 7 pin smart connect. Картинка про Что такое электрика 7 pin smart connect. Фото Что такое электрика 7 pin smart connect

Начал искать артикул KAF07C0 у нас для сравнения цен и обнаружил, что он стоит так же как Арагон 501 mini. Видимо закупка была как раз перед скачком валюты. А если нет разницы по цене, то почему бы для себя не заказать обновленный модуль.
В общем заказал сегодня, срок поставки 4 дня.
Надеюсь со второго раза «блин комом» не получится.
Выбирайте качество и живите спокойно)

Источник

Что такое и зачем нужен блок согласования для фаркопа

У автомобилей, выпущенных до 2000 года, обычно не возникает проблем с подключением прицепа. Достаточно установить фаркоп, подключить электрооборудование через розетку и можно ехать. На современных же автомобилях используются электронные блоки управления (ЭБУ), которые управляют электропитанием. Подключение дополнительных потребителей напрямую вызовет ошибку. Поэтому для безопасного соединения применяют блок согласования или смарт-коннект.

Что представляет собой Смарт-коннект

Современные автомобили оснащены различными электронными системами для большего комфорта и удобства. Чтобы согласовать все эти системы потребовалось бы огромное количество проводов. Для решения данной проблемы автопроизводители используют CAN-BUS или CAN-шину. Сигналы протекают только по двум проводам, распределяясь через интерфейсы шины. Таким образом они распределяются к разным потребителям, в том числе к габаритным огням, стоп-сигналам, сигналам поворота и так далее.

Если при такой системе подключить электрооборудование фаркопа, то сразу произойдет изменение сопротивления в электросети. Система бортовой диагностики OBD-II укажет на ошибку и соответствующую цепь. Другие световые приборы также могут работать неправильно.

Чтобы этого не происходило, устанавливается Smart Connect. Для подключения используется отдельный провод к напряжению 12В автомобиля. Устройство согласует электрические сигналы, не вызывая изменения нагрузки в электросети автомобиля. Другими словами, бортовой компьютер не видит дополнительного подключения. Сам блок представляет собой небольшую коробочку с платой, реле и контактами. Это несложное устройство, которое при желании можно даже изготовить самостоятельно.

Функции блока согласования

Функции блока согласования зависят от комплектации и заводских возможностей. В базовые функции входят следующие опции:

В расширенных версиях могут быть такие опции:

Когда необходим модуль и на каких авто он устанавливается?

Смарт-коннект необходим, если на автомобиле имеются следующие электронные системы:

Далее представлена таблица марок автомобилей и их модели, на которых в обязательном порядке необходимо устанавливать блок согласования при подключении прицепа:

Марка автоМодель
BMWХ6, Х5, Х3, 1, 3, 5, 6, 7
MersedesВесь модельный ряд с 2005 года
AudiAll Road, TT, A3, A4, A6, A8, Q7
VolkswagenPassat 6, Amarok (2010), Golf 5 и Golf Plus (2005), Caddy New, Tiguan (2007), Jetta New, Touran, Toureg, T5
CITROENC4 Picasso, C3 Picasso, C-Crosser, C4 Grand Picasso, Berlingo, Jumper, C4, Jumpy
FordGalaxy, S-max, С-max, Mondeo
Peugeot4007, 3008, 5008, Boxer, Parthner, 508, 407, Expert, Bipper
SubaruLegacy Outback (2009), Forester (2008)
VolvoV70, S40, C30, S60, XC70, V50, XC90, XC60
SuzukiSplash (2008)
Porsche Cayennec 2003
JeepCommander, Liberty, Grand Cherokee
KIACarnival, Sorento, Soul
MazdaMazda 6
DodgeNitro, Caliber
FiatGrande Punto, Ducato, Scudo, Linea
OpelZafira, Vectra C, Agila, Insignia, Astra H, Corsa
Land Roverвсе модели Range Rover c 2004 года, Freelander
MitsubishiOutlander (2007)
SkodaYeti, Octavia 2, Fabia, Superb
SeatLeon, Alhambra, Toledo, Altea
ChryslerVoyager, 300C, Sebring, PT Cruiser
ToyotaRAV-4 (2013)

Алгоритм подключения

Как уже было сказано, блок согласования подсоединяется непосредственно к контактам аккумулятора. Схему подключения можно рассмотреть на следующем рисунке.

Для подключения нужно провести следующие действия:

Виды Smart Connect

Большинство блоков смарт-коннект универсальные. Производителей достаточно много. Такие марки как Bosal, Artway, Flat Pro очень просто установить, но не все автомобили принимают универсальные блоки. Если ЭБУ автомобиля предусматривает функцию автобуксировки прицепа, то потребуется оригинальный блок. Также часто Smart Connect идет в комплекте с розеткой фаркопа.

Блок согласования Unikit

Комплекс Unikit очень популярен у автовладельцев за надежность, универсальность и простоту использования. Он корректно связывает электрику ТСУ и автомобиль. Также Unikit снижает нагрузку на бортовую сеть авто, защищает от перегрузки, тестирует подключение на сбои. В случае скачка напряжения, необходимо будет только заменить предохранитель. Остальная проводка остается целой.

Среди плюсов можно назвать следующее:

Подключенный автоприцеп является частью автомобиля. Каждый водитель должен следить за правильной работой всех систем, в том числе и сигналов прицепа. Smart Connect – это то устройство, которое необходимо для корректной работы всей электроники и сигналов. Его использование предотвратит возможные ошибки и сбои при подключении.
