Устройство парусных кораблей
Морское дело – наука сложная сама по себе; но его понимание людьми далекими от моря и судостроения еще больше отягощается особой терминологией, принятой среди моряков. Множество малопонятных и труднозапоминаемых названий непосвященным «сухопутным» кажутся настоящей «абракадаброй», в которой очень трудно разобраться. А разобраться хочется каждый раз, когда в руки попадается интересная книга о морских путешествиях прошлого или о пиратах далеких времен. Поэтому здесь я попытался дать по возможности простейшее объяснение основным терминам, принятым на парусном флоте, для наглядности снабдив свой доморощенный «ликбез» (кто не знает – это означает «ликвидация безграмотности») соответствующими иллюстрациями.
Многие мои соотечественники из числа сверстников смотрели фильмы про Петра Первого, и видели сцены, когда царь экзаменовал приехавших с учебы из Европы отпрысков знатных фамилий на предмет знаний по парусных кораблях и их оснастке. Для Перта корабли были самой любимой игрушкой, он до тонкостей освоил и строительство кораблей, их парусное вооружение и другие науки, которые обязательно должны знать мореплаватели. И злился, когда кто-то отвечал неправильно.
Устройство корпуса парусного судна
Парусник состоит из корпуса судна и его оснастки – мачт, такелажа и парусов. Корпус – основа парусника; вся остальная оснастка устанавливается на нем. Корпуса парусников длительное время изготавливали из дерева, лишь со второй половины 19-го века для строительства парусных судов стали применять сталь и другие современные материалы.
Передняя часть корпуса (нос корабля или судна) чаще всего заострена, чтобы сопротивление воды как можно меньше тормозило ход судна. Передний брус, представляющий собой носовой «нож», взрезающий волну, называется форштевень. По всему днищу парусного судна проходит киль – продольная балка, являющаяся главной частью набора корпуса. Фактически это «хребет», «позвоночник» корабля. К нему крепятся «рёбра» судна – шпангоуты, несущие на себе наружную обшивку корпуса (обшивку корпуса старинного парусника составляют доски, скрепленные гвоздями). В задней части судна на киль опирается ахтерштевень – широкий вертикальный выступ, гасящий стремление судна рыскать на волне. К ахтерштевню подвешивается перо руля, поворот которого заставляет судно менять курс. Задняя часть корпуса (корма) бывает плоской или закругленной; но на старых парусниках она была только плоской, вертикально срезанной (закругленная корма появилась лишь в середине 19 века).
В носу судна установлен бушприт – наклонная мачта (о назначении бушприта – позже). Сверху весь корпус судна покрыт дощатым палубным настилом, который служит полом для моряков, работающих наверху, и крышей – для моряков, находящихся внутри судна. Палубный настил в определенной мере способствует повышению продольной прочности корпуса, и к тому же обеспечивает удобство обитания команды; поэтому обычно парусные суда имеют не менее двух палуб – верхнюю и нижнюю, внутреннюю (на больших парусниках иногда даже две внутренних).
Для строительства парусных судов использовалось хорошо высушенное дерево дуба, сосны и ели; отделка и украшения исполнялись из дорогого красного дерева, кедра, из древесины акаций. До середины 19-го века, пока все детали судна и их крепеж делались из дерева, невозможно было строить суда, превышающие сто метров по длине. Только с началом применения при постройке железных и стальных креплений, а затем и остальных элементов корпуса, размеры парусников стали увеличиваться. Так как подводная часть деревянного судна постепенно обрастает водорослями и ракушками, снижающими скорость, для борьбы с такими наростами подводную часть многих кораблей с 18 века стали обшивать тонкими листами меди.
Мачты парусников служат для подъема парусов; они несут рангоутные реи, к которым и крепятся паруса. В древности суда имели только одну мачту с одним парусом; с развитием судостроительного искусства и увеличением размеров судов число мачт начало увеличиваться. Обычным, наиболее часто используемым стало количество в две – три мачты; однако с конца 19-го века стали встречаться крупные парусные суда с четырьмя, пятью, а иногда и с семью мачтами. С тех пор, как количество мачт начало увеличиваться, каждая мачта стала нести не по одному, а по два – три, а то и по четыре паруса. Деление парусов на более мелкие и расположение их ярусами явилось результатом умного расчета: несмотря на общее увеличение площади парусности, работу со ставшими менее громоздкими парусами могла осуществлять сравнительно малочисленная команда.
Передняя вертикальная мачта, считающаяся первой, называется фок-мачта. Она устанавливается сразу за баком; на старинных судах, на которых обычно бывали высокие полубаки, фок-мачта выходила прямо из полубака. Средняя мачта – грот-мачта; она самая высокая, устанавливается в середине судна, на шкафуте. На двухмачтовых судах грот-мачта является второй и последней. Но иногда она бывает и первой: на некоторых типах двухмачтовых судов, на которых передняя мачта расположена почти в середине корпуса, она считается не «фок», а «грот-мачтой». Задняя, кормовая мачта трехмачтовых судов называется бизань-мачтой; она самая маленькая. На поздних многомачтовых парусниках (с четырьмя – семью мачтами) бизань-мачтой считается последняя. Все мачты перед ней именуются номерными «гротами» (1-я грот-мачта, 2-я грот-мачта, и т.д.). Хотя для старинных парусников двух- трехмачтовая система считается классикой, в 15-16 веках, когда эта система еще не полностью завоевала господствующее положение, некоторые особо крупные суда имели еще и четвертую мачту, стоявшую позади бизань-мачты, фактически на самом срезе кормы. Эта четвертая мачта, исчезнувшая к началу 17-го века, называлась бонавентур-мачтой. Сегодня ни мачта у среза кормы, ни ее название даже на многомачтовых парусниках не используется.
Все вертикальные мачты ставятся с небольшим наклоном назад (в особенности это касается бизань-мачты). Это при наполнении парусов ветром «выгибает» мачты в строго вертикальное положение и улучшает равновесие судна в направлении вперед. Мачты выполняются как из цельного ствола, так и из отдельных элементов. До 10-го века мачты были однодревками, и несли по одному большому парусу (лишь иногда на больших судах одна мачта могла иметь два паруса). Трехмачтовые суда стали распространяться с середины 15-го века; тогда же их мачты начали изготавливать из двух частей, а с начала 16-го века – уже из трех (эта конструкция не изменилась и до настоящего времени).
Нижняя часть мачты называется собственно мачтой с прибавлением наименования ее местоположения (фок-мачта, грот-мачта, бизань мачта). Над ними закрепляются средние части – стеньги: фок-стеньга и грот-стеньга; на бизань-мачте она называется крюйс-стеньга. Площадки в месте соединения мачт и стеньг, сделанные для удобства работы матросов с парусами, именуются марсами (фок-марс, грот-марс и крюйс-марс). Эти марсы так же используются как наблюдательные пункты впередсмотрящих матросов, а в бою на них размещаются стрелки, осыпающие пулями сверху экипажи вражеских судов. Выше стеньг ставятся брам-стеньги: фок-брам-стеньга, грот-брам-стеньга, крюйс-брам-стеньга (но крюйс-брам-стеньга ставится только на больших парусниках; на бизань-мачтах средних и малых судов обходятся без нее). В месте соединения стеньг и брам-стеньг находятся салинги – крестообразные двойные короткие балки, к которым крепятся верхние концы вант; так же на салинги опираются ногами работающие с парусами матросы.
Для удержания мачт на их местах используется так называемый стоячий такелаж: жестко закрепленные тросы, фиксирующие мачты с боков и сзади: фордуны, бакштаги и ванты. Фордуны и бакштаги удерживают стеньги и брам-стеньги; ванты, представляющие собой тросовые лестницы, служат растяжками для всех элементов мачт и одновременно способствуют подъему матросов на мачты для работ с парусами.
Реи несут названия с добавлением указания, к какой именно части мачты крепится данная рея: нижние – просто реи (фока-рея, грота-рея, бизань-рея или более длинная рю-рея); выше, над марсами стеньг, крепятся марса-реи (фока-марса-рея, грота-марса-рея, крюйс-марса-рея); к верхним брам-стеньгам прикрепляют брам-реи (фока-брам-рея, грота-брам-рея и, если она есть на бизань-мачте, крюйс-брам-рея). На крупных парусниках, несущих на каждой мачте не по три паруса, а больше, реи с этим названием перемещаются вниз, на стеньги, а реи на брам-стеньгах получают прибавку бом- (фока-бом-брам-рея и т.д.). В 15-17 веках, когда бушприты еще не несли удлиняющих утлегарей, а имели на конце вертикальную блинда-стеньгу, к ней крепилась небольшая блинда-стеньг-рея; а под самим бушпритом закрепляли блинда-рею.
Для управления рангоутом и парусами служит бегучий такелаж – подвижные тросы, с помощью которых совершаются подъем и спуск рей, а так же их поворот по направлению ветра, брасопление и т.д. К бегучему такелажу относятся фалы, брасы, шкоты, топенанты, булини, галсы, гитовы и т.п. Количество этих тросов на паруснике огромно, и выполняемая ими работа многообразна, поэтому в кратком обзоре устройства парусника описание всех видов бегучего такелажа весьма затруднительно и вряд ли уместно (и без того усложнил рассказ всякими реями).
Паруса – это полотнища из грубой плотной ткани (парусины), воспринимающие давление ветра, и использующие эту энергию для движения судна. Совокупность всех парусов называют парусным вооружением судна. В парусном флоте в ходу два основных вида парусов: прямые и косые. Прямые паруса ставят поперек судна, а косые – вдоль его диаметральной плоскости.
Прямыми парусами вооружаются в основном большие и средние суда, предназначенные для морских плаваний. Прямые паруса представляют собой четырехугольные полотнища прямоугольной или трапециевидной формы. Благодаря своей большой площади они придают судну высокую скорость, однако такие паруса не способствуют маневренности. Ведь они крепятся к реям, поднимающимся на мачтах поперек судна, и такое положение даже при боковом ветре делает лавирование трудным, а при встречном ветре вообще невозможным. Судно под прямыми парусами способно идти в сторону ветра под углом максимум в 67 градусов.
Косые паруса, устанавливаемые вдоль диаметральной плоскости судна, имеют треугольную или трапециевидную форму; их площадь меньше, чем прямых парусов. Косые паруса не позволяют судну развить высокую скорость, зато способствуют его хорошей маневренности. Вооруженное косыми парусами судно способно идти в сторону ветра при угле всего в 20 градусов! Такое парусное вооружение позволяет лавировать в архипелагах островов и вдоль изрезанной бухтами и проливами береговой линии. Из-за хорошей маневренности этого вида парусов полностью ими вооружаются обычно небольшие и совсем малые суда прибрежного плавания.
Косые паруса подразделяются на несколько видов. Наиболее распространенными являются латинские, гафельные и бермудские паруса. Латинские паруса имеют треугольную форму; длинной стороной они прикреплены к рее, косо поднимающейся на мачту; растягиваются такие паруса при помощи шкота, прикрепленного к оставшемуся свободным углу паруса. Гафельные паруса – трапециевидные, верхней стороной прикрепленные к рее, косо поднятой на мачте, нижней стороной – к рее, находящейся в горизонтальном положении; а одной из вертикальных сторон гафельные паруса крепятся к самой мачте. Бермудские паруса – треугольные; их передний край растянут по мачте, а нижний – по гику (короткой рее).
Так как прямые паруса дают хорошую скорость, а косые – маневренность, издавна на многих парусных судах используется смешанное парусное вооружение. В таких случаях оснащение прямыми парусами нескольких мачт дает судну достаточную скорость, а косые паруса на остальных мачтах повышают его маневренность. К подобным судам со смешанным вооружением относятся как большие – барки и баркентины, так и средние – бригантины и шхуны. А соотношение на этих судах объема прямого и косого вооружения определяется назначением каждого конкретного типа судна: на одних больше прямых парусов, на других – больше косых. Но и тяжелым кораблям, оснащенным для скорости только прямыми парусами, иногда бывает необходимо хоть небольшое увеличение маневренности. Поэтому даже на судах с только прямым вооружением с 18-го века используется дополнительное косое вооружение – кливера. Кливера имеют треугольную форму, и ставятся между фок-мачтой (передней мачтой) и наклонным бушпритом; их малая площадь не позволяет идти против ветра, но несколько облегчает поворотливость носа судна, что бывает полезно при выполнении разворота в море или лавировании при входе в порт. А на особо крупных и тяжелых кораблях для усиления действия кливеров используют еще и стаксели – такие же небольшие треугольные паруса, но натягиваемые между мачтами.
Названия парусов по месту их установки
Названия парусов по месту их установки связаны с названиями рей, к которым они крепятся. Так, нижние, самые большие паруса, закрепленные на фока-рее и грота-рее, называются соответственно фоком и гротом; выше – на фока-марса-рее и грота-марса-рее – находятся фок-марсель и грот-марсель. Еще выше, на фока-брам-рее и грота-брам-рее, вывешиваются фок-брамсель и грот-брамсель. Так как реи задней мачты несут особые названия, паруса на бизань-мачте снизу вверх именуются: бизань, крюйсель и бом-крюйсель. Если на паруснике есть четвертый ярус парусов (иногда это бывало на особо крупных старинных судах, но обычно такое количество парусов практикуется на больших парусниках 20-го века), то эти паруса называются фок-трюмсель и грота-трюмсель. На старинных парусниках парус, крепившийся под бушпритом на блинда-рее, назывался блинд; а в тех случаях, когда на закрепленной на конце бушприта вертикальной блинда-стеньге имелась блинда-стеньг-рея, к ней подвешивался небольшой парус бом-блинд.
Устройство парусных кораблей. Типы парусов. Часть третья.
Виды парусного вооружения
Паруса делятся на два главных вида: прямые и косые.
Прямые паруса ставятся попёрек судна и крепятся к реям (горизонтальная балка на мачтах). Имеют вид равнобокой трапеции или прямоугольника. Управление прямым парусом осуществляется разворотом рея в горизонтальной плоскости. Нижний край иногда имеет полукруглую выемку, а нижние углы оттянуты в стороны. Прямые паруса не делятся ни на какие разновидности. Широкое распространение прямые паруса получили благодаря возможности получать огромные парусные площади путём совокупности небольших парусов. Для управления прямым парусом требуется 1 человек на каждые 5-8 квадратных метров площади полотна. Все виды прямых парусов симметричны относительно центральной вертикальной линии.
Косые паруса крепятся к рангоуту или снастями не серединой, а передним краем— так, что при безветрии висят не поперек, а вдоль судна (при ветре — в диаметральной плоскости палубы). Они могут иметь разнообразную форму. Разновидностей комых парусов множество. Все они делятся на две группы: косые простые и косые рейковые.
Самый простой из них — бермудский парус. Имеет треугольную форму. Бермудским он называется потому, что европейцы впервые увидели его на туземных лодках, когда открыли Бермудские острова. Бермудские паруса являются одними из самых простых и удобных в управлении. Бермудские паруса включают в себя два типа: задний край у них может быть прямым или округлым — с целью увеличения площади паруса. В этом случае к парусине пришивают специальные узкие карманы (лат-карманы) и в них вставляют гибкие длинные пластины – латы, которые помогают избежать на парусе появления складок. Нижний край бермудского паруса прикрепляется к гику*, а передний к мачте.
* Гик (от нидерл. giek букв. — палка) — горизонтальное рангоутное дерево, одним концом (пяткой) подвижно скреплённое с нижней частью мачты парусного судна.
**Гафель- наклонное рангоутное дерево, поднимаемое по мачте и упирающееся в неё пяткой.
Парус четырехугольный. Верхний край его шнуруется к гафелю, а все остальное— как у бермудского паруса.
Третий вид очень похож на гафельный, однако он тонкий, длинный и ставится почти вертикально, обычно — на невысокой прочной мачте. У паруса четырехугольная форма, но верхний задний угол поднят так высоко, что издалека парус можно принять за треугольный.
Называется такой стоячий гафель – гуари. Потому у этого типа парусного вооружения такое же название. Этот парус удобен тем, что при срочной необходимости, например, при шквале, его легко убрать. Шпрюйт*** можно довольно быстро ослабить, или вовсе обрубить, в результате гафель упадет и площадь паруса резко уменьшится в несколько раз.
Четвертый тип — шпринтовое. Шпринтовое парусное вооружение получило название от особой детали рангоута, которая называется шпринтов.
У шпринтова та же задача, что и у гафеля — удерживать задний верхний угол паруса. Но крепится у мачты шпринтов не как гафель. Своей пяткой он упирается где-то в нижнюю часть мачты выше гика, и идет круто вверх.
Косое рейковое парусное вооружение.
Рейковым оно называется потому, что в нем всегда присутствует особая рангоутная деталь— реек**** (не путайте с реем для прямых парусов).
****Реек- тонкий шест в морской практике, имеющий самое различное применение.
Реек ставится на мачте косо. Один конец его — тот, что потолще и покороче — смотрит наклонно вниз, а тонкий и длинный — вверх. Это общая деталь для рейкового парусного вооружения. Но формы у парусов бывают разные.
Первый тип — латинский. Он так называется потому, что использовался в европейских странах еще во времена древнего Рима. Еще раньше такие паруса были известны на Востоке, например, в Египте. Передний край треугольного паруса пришнурован к рейку, а задний и нижний свободны. Латинский парус иногда бывает и четырехугольным, тогда свободны два нижних угла.
Следущие два вида косых парусов очень похожи на гафельный.
Существуют небольшие суда, которые называются «люгеры». Главный парус на них ставится четырехугольный. От названия судна пошло и название паруса — люгерный. Верхний край этого паруса держится на рееке, нижний на гике. Отличие от гафельного в том, что люгерный парус верхней частью выдается вперед мачты, а не пришнурован к ней.
Так же, как бывает стоячий гафель — гуари, в люгерной системе встречается —стоячий люгер.
Четвертый вид рейкового вооружения – Разрезной фок. Его можно встретить на современных шлюпках. Фактически это два паруса. Передний называют кливер, а задний—фок. Обычно гик на фок не устанавливается, для удобства управления к нижнему краю паруса иногда прикрепляется весло или реек.
Итого: у прямых парусов разновидностей нет. А косые делятся прежде всего на простые и рейковые. Среди простых косых выделяются: бермудский, гафельный, гуари, шпринтовый. Среди косых рейковых: латинский, люгерный, стоячий люгер, разрезной фок.
Названия парусов в зависимости от расположения на судне, а также устройство паруса будет рассмотрено в отдельном посте. Ну и пара красивых картинок бонусом)
Спасибо тем кто дочитал до конца.
P.S. баянометр ругается на крем от бритья о_О
А в чем разница в управлении, какие паруса лучше, просто в одной игре было плавуещие средство с косым парусом и оно набирало максимальную скорость, когда двигалось перпендикулярно направлению ветра а не за ним, это действительно так?
Большое спасибо. Автор, добавьте ссылки на предыдущие части, как я понимаю это еще не последние посты про корабли\судна\паруса.
Чёто четвертой части не видать.
Home, sweet home #1
Про быт, наверно, можно рассказать. Вернее, про одну из значительных его частей: про условия, в которых я обитаю, находясь
на борту. Назову этот цикл «Про личное пространство», если так можно сказать. Повторюсь, суда и корабли, на которых удалось походить весьма
оригинальные и далекие от реалий грузового флота или пасажироперевозок. Начну пожалуй со Штандарта, хотя, не он был первым.
Для чуть лучшего понимания темы, это деревянный фрегат, являющийся репликой военного корабля Петра I. Три мачты, топ грота
метрах на 30. Длина по палубе чуть меньше 30 м, в самом широком месте палуба около 7 м. Жилые помещения, камбуз и машинное
(пушечной) палубы. Да, раз уж сказал, пушки на Штандарте тоже есть (корабль-то военный, хоть и реплика).Аш 7 штук. Порой, заходя в порт мы из них бахаем.
Разумеется, не ядрами, а вхолостую, но и так выглядит, а главное, звучит впечатляюще. Но, вернёмся к условиям жизни на
корабле. Во времена Штандарта петровского, команда корабля была под 120 человек. Вместе со всеми артиллерийскими рассчетами, стрелками и матросами.
На моей памяти команда по численности рознилась от 12 до 33 человек. 12 потно и рук не хватает, 33 потно и тесно.
При грубой площади 25*7, эти 25-30 (про 120 и не говорю) человек надо где-то разместить, учитывая, что на корабле полно места уже занимает машинное,
камбуз, кают-компания, мастерская, штурманская, капитанская каюта, два гальюна, да ещё и судовое имущество где-то надо хранить.
Вот под людей уже почти ничего и не остаётся. Если заезжать волонтером, как и получилось со мной в первый раз, селишься ты на квартердеке. Это проходное помещение, через
которое можно попасть с палубы вниз и обратно. На квартердеке ты аккуратненько вешаешь свой гамачок и зависаешь там в
свободное время. Свое личное барахло хранишь в сундуке, деля его с соседом, который свисает с потолка рядышком. В гамаке на
Штандарте я прожил около трёх недель, и, в целом, скажу. что это неплохо. Если правильно его подвесить, то спать в нем вполне
удобно, а то что он болтается, в целом, неплохо компенсирует бортовую качку. Но никаких перегородок нет и о каком-то личном
пространстве говорить не приходится. В первый раз, на пару недель, когда только втягиваешься в корабельные будни, это
прикольно. Прикольно может быть и дольше, да и вообще, у всех свои потредности. Мне, например, норм отвернуться спиной к
двери и быстренько переодеться. На Штандарте, насколько это вообще возможно на столь скромной площади и при таком количетве
людей, о личном пространстве заботятся. И если ты звезжаешь больше, чем на месяц, то и прописывают тебя внутри, под палубой.
Дальше опции. Для «длительных» волонтеров и части провесионального экипажа предусмотрены места в кубриках. Примерно в средине
Тесновато, зато можно ненадолго скрыться от всех и почитать книжку, или посмотреть кинцо на планшете. В таком я прожил пару
месяцев, и, в целом, весьма довольен. Это не такой проходной двор, как квартер и до гальюна с умывальником близко. Хотя, В
теплое время года открыт носовой люк, через который люди тоже бегают на палубу и обратно. Но и к этому привыкаешь, а вот
дополнительный свежий воздух как раз очень кстати. А! Ещё ровно над кубриками расположен шпиль, который используется в частности
для подъёма якоря. Такая ерунда, как в пиратах карибского моря, когда они вызывали Кракена. Когда якорь поднимается, ты,
обычно не спишь, а вместе с остальными наматываешь круги вокруг шпиля, выбирая цепь. А вот отдать якорь могут и во время твоего
сна. Тогда цепь пролетает по палубе, грохоча звеньями ровно над головой. В первый раз можно и штаны обморать, а потом привыкаешь.
Барахло своё тоже хранишь под шконкой, вместе с соседским. С кубриками вроде тоже всё ясно, теперь, наконец, люкс размещение
в носовом кубрике. В самом носу корабля, за железной переборкой есть небольшая комната, где обитают волонтеры и команда,
заезжающие надолго. 4 с половиной шконки, которые из-за сужения к килю расположены не ровно друго над другом, а скорее, лесенкой.
Почему с половиной, есть там одна особенная, которую мы зовём гроб. Она уже остальных и не прямоугольная, а трапецевидная,
чтобы плечи помещались, когда лежишь на спине. Кроме того, если лежать на спине, то от кончика носа до потолка остаётся
сантиметров 25. Сколько себя помню, экстремалов спать там не находилось и там у нас ездили вещи. Хотя, ходят легенды, что кто-то
спал там довольно продолжительное время. Плюсы носовой значительны. Что было за переборкой, остаётся за переборкой. Она
относительно звуконепроницаема, так что хоть на голове там ходи, остальным не помешаешь, и, что особенно ценно, работает это
в обе стороны. Шконки в носовой попросторнее, особенно если удастся занять верхнюю. Нижние тоже вполне широкие, просто если
живёшь на верхней, то взлетая с кровати на парусный аврал, ты будешь наступать на голову нижнему, а не наоборот. Минус,
пожалуй в том, что приток свежего воздуха можно добиться только при открытой переборке, а ещёЮ когда корабль торопится куда-то
и идёт под движками носом на волну, в носовой можно подлетать с койки до потолка. Застал такое один раз, когда торопились на
Tall Ship Race в Котке. Ну и все вышеописанные варианты объединяют общие минусы. Если кто-то храпит, пердит, сопит, стонет во сне
и т.д, деться от него некуда. Как-то так и живём. Многовато получилось. Про Draken завтра расскажу.
Да и с фотками шляпа какая-то. Нутра у себя не нашёл. Может, следующим постом зашлю.

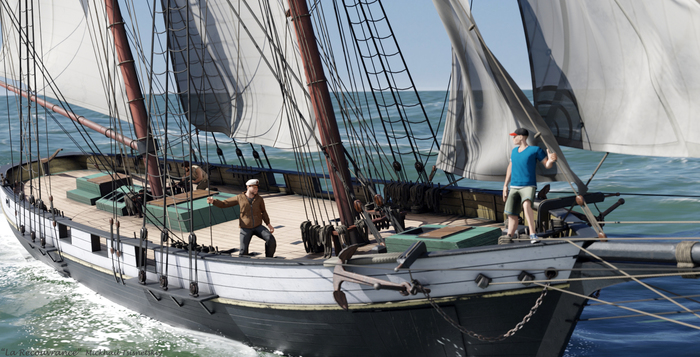

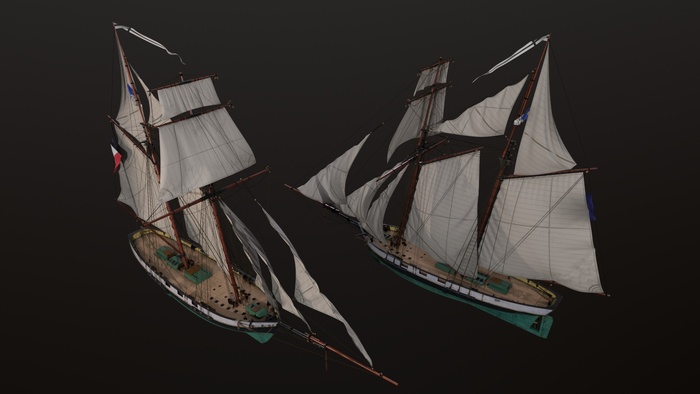

Французская шхуна La Recouvrance
