Монтаж мансардного окна: самая полная инструкция по установке
Считается, что обустройство жилой мансарды сложнее и дороже, чем строительство обычной неутеплённой кровли с холодным чердаком. Этому есть причины:
С последним пунктом часто возникают проблемы. Ошибки при монтаже окон на мансардном этаже сводят на нет все преимущества этого помещения. В результате косяков неграмотных строителей мансардные окна протекают в дождь, а с потолка, порча отделку, капает конденсат. Неудивительно, что многие застройщики с недоверием относятся к мансардам, считая, что лучше возводить коттедж по старинке. Избежать самых распространённых ошибок при врезке мансардного окна в кровельный пирог с гибкой черепицей, вам поможет наша видео- и фотоинструкция, где рассказывается:
Установка мансардного окна: планирование
Смонтировать мансардное окно можно как на этапе строительства мансарды, так и на готовой утеплённой крыше с уже уложенным финишным покрытием и слоями пароизоляции и гидро- и ветрозащиты. В первом варианте работы ведутся последовательно, шаг за шагом и, обычно, не вызывают затруднений. Во втором случае нужно поломать голову, как врезать окно в соответствии с рекомендациями производителя, пройдя через весь пирог кровли мансарды с гибкой черепицей.
Основные сложности установки мансардного окна, оставленного «на потом» — придётся аккуратно демонтировать или прорезать, двигаясь изнутри-наружу:
Ширина мансардного окна задаётся шагом стропил. Если застройщик не хочет устанавливать узкое окно, подгоняя его под стропила, смонтированные на расстоянии, например, 60 см друг от друга, то придётся вырезать одну стропильную ногу, усиливать конструкцию и т.д. Это увеличивает вероятность ошибок у монтажников, сроки и смету на работы. Отсюда:
Для ориентира руководствуемся следующими цифрами:
Этапы монтажа мансардного окна
Я решил самостоятельно установить мансардное окно в доме. Пирог кровли: стропила – доска сечением 15х5 см, паропроницаемая влаго- ветрозащитная мембрана, горизонтальная и вертикальная обрешётка, ОСП, подкладочный ковер, гибкая черепица. Возникли вопросы:
Оклад (металлическая рамка) – это система желобов для герметичного объединения мансардного окна с кровельным покрытием. Оклад отводит от мансардного окна дождевую воду и влагу при таянии снега.
Вся работа по установке окон на мансарде разбивается на ряд последовательных шагов:
Расскажем о ключевых этапах монтажа мансардного окна и о том, как избежать ошибок.
Подготовка оконного проёма для установки мансардного окна
В видеоинструкции специалист рассказывает, как подготовить оконный проём для установки мансардного окна, если построена крыша и уложено кровельное покрытие.
При проходке паро- и гидроизоляции плёнки разрезаются конвертом (крест-накрест) и заворачиваются внутрь помещения (пароизоляция) и наружу (ветрозащита).
Верхняя и нижняя часть проёма усиливается перемычками (между стропил).
И брусками обрешетки, так чтобы край листа ОСП не висел в воздухе.
Важно! Если на крыше ещё не уложено ОСП – основание под гибкую черепицу, то сверху проём окантовывается рамкой, сделанной из распиленного на полосы листа OSB или фанеры.
Сборка теплоизоляции и установка коробки мансардного окна
Теплоизоляционный контур смонтирован на стальной рамке, которая легко собирается на защелки.
Контур теплоизоляции устанавливается в подготовленном проёме.
Затем отсоединяете поворотную часть створки со стеклопакетом от рамы мансардного окна.
Монтируете монтажные пластины и устанавливаете коробку в проёме.
Важно! Монтажные пластины (4 шт.) устанавливаются по углам мансардного окна, в подготовленные на заводе места в раме, в заранее просверленные изготовителем отверстия под саморезы.
При большой длине мансардного окна (более 1.4 м), в месте поворотного механизма (шарниров), ставятся дополнительные промежуточные монтажные пластины (уголки).
Коробка мансардного окна устанавливается в готовый проём. Как это сделать правильно, а также отрегулировать боковые зазоры и притвор, показывается в видео.
Секреты установки желоба для отвода конденсата
Важнейшим элементом системы гидроизоляции мансардного окна является металлический желоб для отвода конденсата.
Желоб устанавливается на расстоянии до 50 см (оптимально 20-30 см) выше от окна в одной плоскости с гидро- и ветрозащитной мембраной.
Чтобы конденсат стекал по желобу, его устанавливают под углом (уклон минимум 3 градуса). Тогда влага будет отводится на одну из сторон (вентиляционный канал, образованный обрешеткой).
Сложности с установкой желоба возникают, если его нужно смонтировать на готовой кровле. В этом случае придётся вручную выпиливать проёмы в обрешетке, причём, делать это аккуратно, чтобы не повредить пленку ветрозащиты.
Подготовка места под монтаж желоба состоит из следующих шагов:
Паро- и гидроизоляция в местах примыкания мансардного окна
На финише работ устанавливается гидроизоляционный фартук, который защищает места примыкания от влаги.
Важно! Верхняя часть фартука заводится под желоб, который отводит конденсат, а клапан, вырезанный из ветрозащиты, заводится на гидроизоляционный фартук. Чтобы влага не попадала в места, где сделаны вертикальные разрезы на стропилах, их заранее гидроизолируют бутиловым герметиком.
Далее желоб привинчивается саморезами к стропильным ногам и прижимает бутиловые ленты.
Установка оклада мансардного окна и монтаж тепло- и пароизоляции
Оклад крепится на кляймеры и саморезы строго в соответствии с инструкцией производителя, поверх подведенного к окну кровельного покрытия (гибкая черепица).
Все части оклада пронумерованы.
Работа ведётся снизу-вверх.
Важно! На финише работ, внизу мансардного окна, гибкая черепица монтируется под оклад, а боковые и верхняя часть оклада лежат под кровельным покрытием.
Все нюансы монтажа оклада, утепления и пароизоляции при установке мансардного окна на кровле покрытой гибкой черепицей, приведены в видео ниже.
На портале можно узнать:
Рекомендуем прочитать статьи:
Оклады для мансардных окон FAKRO (ФАКРО)
Изоляционный оклад нужен для того, чтобы:
Чтобы мансардное окно FAKRO можно было установить на любом кровельном материале, компания выпускает несколько видов окладов.
Маркировка состоит из 3-х букв:
Важно, что стандартная глубина посадки (V) у FAKRO на 30 мм глубже, чем у других марок. Это улучшает теплоизоляцию окна.
Одиночные оклады для плоских кровель (ESV)
Обеспечивают правильную и герметичную установку окон на плоские кровельные материалы – мягкую черепицу, рубероид, кровельное железо.
ESV состоит из элементов:
В стандартном варианте изготавливается из листового алюминия с покрытием полиэстер серого цвета (соответствует RAL 7022). Выпускаются также оклады ESV CU из листовой меди для медной черепицы BRAI и медных кровель. Внешние накладки на окно для ESV CU также должны быть изготовлены из меди.
Одиночные оклады для профилированных кровель (EZV-P)

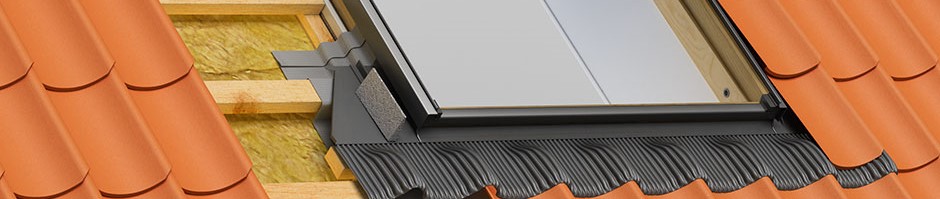

Предназначены для металлочерепицы и глиняной черепицы. Высота профиля – не более 45 мм.
EZV-P состоит из элементов:
1 – нижний элемент с эластичным фартуком длиной 165 мм;
2 – боковые элементы;
3 – верхний элемент;
4 – кляммеры;
5 – планка водоотвода;
6 – защитные поролоновые клинья.
Гибкий нижний элемент («фартук») выполнен из свинца. С внутренней стороны нанесен клеевой слой. При установке мансардного окна фартук изгибается по форме профиля, прижимается к нему и приклеивается. Образуется герметичное соединение. Водоотводящую планку для окладов окон группы EZ устанавливают на расстоянии 30 см выше окна, под наклоном. Поролоновые клинья защищают подкровельное пространство от пыли, листьев и снега.
Специальные оклады Факро
Утепленный оклад для окон
EHV-AT Thermo снижает теплопотери в районе окна по сравнению с обычными окладами. Может ставиться на кровли с высотой профиля до 90 мм. В качестве теплоизоляции используется слой минеральной ваты – наклеена по всему периметру. EHV-AT Thermo устанавливается на кровли с углом наклона 15-90°.
Для кровель с малым углом наклона
EUV/B предназначен для карнизных окон, установленных в комплексе с мансардным. Универсальный – годится для любых кровель с углом 15-55°. Изготовлен из листового алюминия с покрытием полиэстер, цвет серый (RAL 7022).
Комбинированные оклады
Для установки нескольких мансардных окон в одной группе используются комбинированные оклады (обозначение К). Из них, как из конструктора, можно собирать горизонтальные, вертикальные и комбинированные группы окон на крыше. Расстояние между соседними окнами в одной группе – не меньше 10 см. Если же планируется поставить внешние рольставни, то не менее 20 см.
Как выбрать мансардные окна
Перед покупкой окна для крыши FAKRO необходимо определиться с размером окна, полезной площадью остекления, назначением помещения и способом открывания. Технические характеристики окон рассмотрены в сравнительной таблице.
Выбор размера окна по высоте предусматривает ряд условий (рис. 4):
2. Выбор количества окон
Чем выше от уровня пола установлено мансардное окно, тем больше света оно даёт. Именно поэтому в окнах FAKRO ручка находится внизу. Это делает эксплуатацию установленного на оптимальной высоте окна более удобной и простой.
3. Выбор по назначению помещения
4. Выбор по способу открывания
Чтобы сделать окна для крыши максимально удобными в эксплуатации, компания FAKRO предусмотрела несколько способов открывания:
Оклад для окна является обязательным элементом для установки и подбирается в зависимости от типа кровли. Обеспечивает водонепроницаемость соединения кровельного материала и оконного блока, являясь защитой от дождя, снега и ветра.
Стандартные оклады подходят для большинства кровельных конструкций и покрытий. Различаются в зависимости от высоты профиля:
Специально разработанные аксессуары для монтажа обеспечивают надежную гидро-, паро- и теплоизоляцию в зоне окна, продлевая тем самым срок службы окна. Существенно облегчают процесс монтажа, делают его менее трудоемким и экономят время при установке окна.
При покупке и установке любого мансардного окна вместе с гидро- пароизоляционным комплектом окладов XDK Вы получаете 10 ЛЕТ ГАРАНТИИ на окно для крыши вместо стандартных 5 лет!
Внутренние аксессуары | Наружные аксессуары | ||||||||||||||||||
тип кровельного покрытия | |||||
— | ESV | ESJ | S | ||
EZN-P | EZV-P | EZJ-P | Z | ||
EHN-P | — | — | H | Покрытия до 90 мм: черепица, металлочерепица. |
Компания FAKRO предлагает также специальные оклады. Для чешуйчатого покрытия удобно использовать оклады ЕL и ЕG, а для фальцевых кровель – оклад ЕЕ. В эту группу также входят оклады с дополнительными функциями, такие как: оклад с дополнительным утеплением ЕНN-AT Thermo и оклад для изменения угла монтажа окна – оклад ЕА. Существует также конструкция ЕFW, позволяющая устанавливать окна в плоские крыши с углом наклона от 0°.
Оклад окна что это
Готовый интернет-магазин на платформе Insales
Оклад для мансардного окна является обязательным элементом при монтаже мансардных окон.
Оклад для мансардных окон Велюкс подбирается в зависимости от кровельного материала Вашего здания или сооружения. Он выполняет очень важную функцию по отведению воды от оконной коробки и препятствует проникновению влаги в помещение. Оклад устанавливается по всему периметру окна согласно инструкции от завода производителя.
Оклады для окон Велюкс подразделяются по типу кровельного покрытия, на оклад для профилированных материалов и на оклад для плоских кровельных материалов.
Оклад для профилированных кровельных материалов подходит для кровель с покрытием из металлочерепицы, цементно-песчаной черепицы, керамической черепицы, композитной черепицы, ондулина.

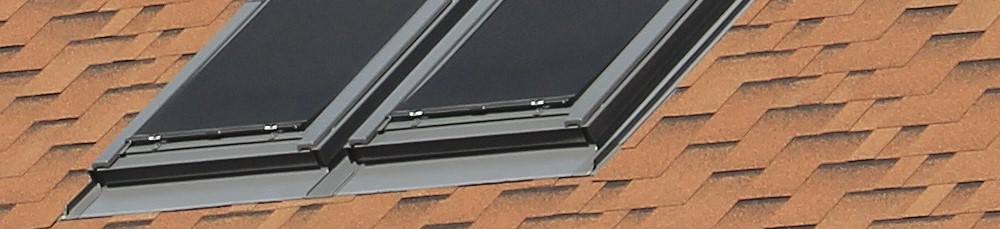

Оклад для плоских кровельных материалов подходит для кровли из гибкой черепицы или фальцевой кровли.
Оклад изготавливается из алюминия и не подвергается коррозии. В стандартном исполнении имеет цвет по каталогу RAL 7044. Оклад имеет такой же размер как и мансардное окно, он идеально подходит к окну и не требует дополнительных доработок при установке.

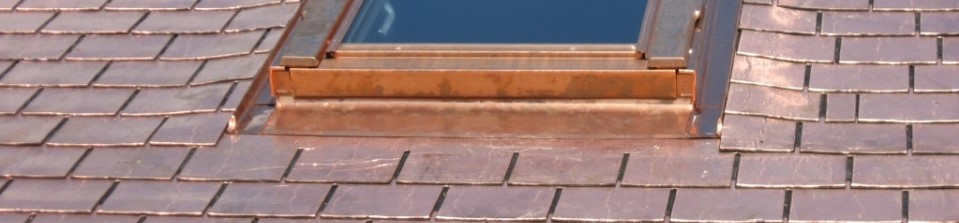

Для медных кровель применяется оклад изготовленный из меди, они поставляются под заказ.
