как узнать какую катушку зажигания менять
Про катушки зажигания!
Симптомы нестабильной работы катушки зажигания:
— Двигатель периодически «троит», со временем провалы появляются все чаще.
— При резком нажатии на педаль акселератора имеет место провал оборотов двигателя.
— На приборной панели срабатывает индикатор «check engine», который при диагностики указывает на неисправность с системе зажигания (см. коды неисправностей согласно производителю автомобиля)
— В дождливую погоду «троения» происходят чаще
— В холодную погоду при запуске «троит» на холодную
Причины выхода из строя катушек зажигания:
— Свечи зажигания низкого качества. Всегда следите за качеством устанавливаемых на ваш автомобиль свечей и не ставьте дешевые подделки — если вы в этом экономите, в итоге можете «влипнуть» на гораздо более кругленькую сумму. Причина — обратные газы, и пробой изолятора, которые пагубно влияют на состояние резинового наконечника катушки зажигания.
— Перегрев катушек зажигания. Конструктивно катушки предусмотрены работать при любых температурных режимах двигателя, но как показала практика, если ваш двигатель горячее чем положено (бедная смесь, неисправная система охлаждения) катушки «умирают» более активно. Мы не хотим сказать что любой нагрев чреват для катушки, но есть определенных ресурс циклов нагрев-остывание. Это также влияет на резиновый наконечник и на электронику катушки.
Чем чревата езда с неработающей катушкой:
— Оплавление каталитического нейтрализатора в системе выпуска.
— Если вы будете ездить с неисправной катушкой то со временем могут износиться подушки крепления двигателя ввиду чрезмерных вибраций.
— Большой расход топлива, связанный с падением мощности и КПД двигателя.
Как проверить неработающую катушку самостоятельно:
— Самый простой способ — во время «троения» поочередно отключать коннекторы (фишки) от каждой катушки по-очереди, таким образом при отключении фишки от работающей катушки вы услышите провал по оборотам и нестабильную работу на оставшихся цилиндрах, а при отключении от неработающей работа двигателя не изменится. Именно эту катушка и необходимо поменять.
— Если имеется возможность снять катушки, то неплохой способ определения — проверить сопротивления первичной и вторичной обмотки (между контактами, между контактами и выходом на свечу) записать и сравнить показания на всех катушках, обычно сопротивление неисправных катушек разительно отличаются. Кроме этого, обратите внимание на состояние электродов свечей, на неисправной катушке свечи обычно влажные и с черным нагаром.
— В некоторых случаях самодиагностика автомобиля может «подсказать» какой цилиндр не воспламеняется (только если горит индикатор «check engine». Ищите коды неисправностей вашего автомобиля.
Как определяют неисправную катушку зажигания профессионалы:
Существуют мотор-тестеры (сканеры) позволяющие анализировать работу электронных компонентов автомобилей, в том числе и катушек. Автор статьи встречал три разных метода профессионального определения неисправной катушки: поочередное отключение цилиндров (отключая инжекторы), поочередное отключение управляющего напряжения и анализ кривых осциллографа, подключенного к катушкам.
Профессиональные диагносты НИКОГДА НЕ ОТКЛЮЧАЮТ КАТУШКИ ВРУЧНУЮ, так как это чревато выходом из строя ЭБУ двигателя.
Что делать с неработающей катушкой?
Самый разумный способ это заменить ее, все импортные катушки зажигания не разборные и залиты полимером чтобы избежать попадания влаги, даже если вы сможете заменить/отремонтировать детали микроэлектроники собрать катушку избежав попадания кислорода внутрь уже невозможно. Замена катушки зажигания — только в таком случае вы можете обеспечить долговечную работу вашему автомобилю!
В случае если производитель вашего автомобиля предусмотрел поставку отдельно резинового наконечника от катушки зажигания вы можете заказать и поменять старый наконечник на новый, но это не будет гарантировать вам что в старой катушке уцелела электронная часть, которая работала под повышенной нагрузкой.
Причины и Признаки неисправности свечей и катушек зажигания
Тема уже стара как мир и обсуждалась сто раз и все же решил более детально разобраться
( заранее предупреждаю букв будет много )))
Для того, чтобы двигатель с принудительным зажиганием работал исправно и эффективно, искра должна функционировать абсолютно надёжно. Перебой в зажигании может привести к тому, что вся смесь топлива и воздуха в цилиндре останется несгоревшей и попадёт затём в выхлопную систему, где сгорит в катализаторе (ошибка check engine). Всего нескольких перебоев в зажигании достаточно для того, чтобы повредить катализатор или вообще вывести его из строя.
Признак: при разгоне с 2000 об/мин на 4-5-6 передачи машину стало дергать ( позже в последствии стал моргать check engine), ну все понятно или свечи или катушка, но все таки из-за чего это происходит?
У меня стояли свечи NGK оригинальный номер 06H905601A, смотрим по ETKA замену
1,8 л/112 кВтCDAB
Bosch- рассматривать не буду т.к. информации по свечам на официальном сайте нет вообще!
Что нам пишет компания производитель NGK Spark Plug Europe про свечи PFR7S8EG!
Разработанная совместно с крупнейшим авто производителем Европы концерном VAG,
свечи серийно устанавливаются с 2010 года на современные мощные турбированные двигатели TFSI с прямым впрыском, а также на традиционные безнаддувные моторы, используемые в большом количестве моделей марок Audi, VW, Seat и Skoda. Особенность этих свечей в том, что она имеют тонкий центральный электрод с платиновым чипом, приваренным методом лазерной сварки. Благодаря использованию благородного металла существенно снижается искровая эрозия, что дает возможность сохранять зазор между центральным и боковым электродом практически неизменным на протяжении всего срока службы.Особая форма ее центрального электрода гарантирует высокую надежность работы системы зажигания и обеспечивает равномерное распределение фронта пламени в камере сгорания, что, в свою очередь, способствует более эффективному сгорания топлива и снижению токсичности отработавших газов.
PFR7S8EG подходит для моделей Audi A3, A4, A5 и A6; Seat Altea, Leon и Toledo; VW EOS, Golf, Jetta, Passat и Tiguan; а также для Skoda Octavia, Superb и Yeti.
Замечено что NGK для Европы используют платину в свечах, а для Японии иридий ( хотя оба элемента из концентрата металлов платиновой группы)
Интервал замены свечей зажигания — через каждые 60 000 км или 4 года (кроме двигателей 2,0/147 кВт, 1,8/112 кВт и 118 кВт — у них через каждые 90 000 км, или 6 лет), а свечи кстати менялись на 15000 км.
Срок службы для катушек составляет 60.000 – 80.000 км, однако, целый ряд факторов может привести к более раннему выходу катушек зажигания из строя.
Всё хорошо и прекрасно расписано » платиновая — долгий срок службы, надежная» много букв, но в чем тогда дело? Разбираемся дальше!
Калильное число
Поскольку развитие температуры в камере сгорания соответствующих двигателей протекает по-разному, необходимы свечи зажигания с различными показателями теплоты сгорания. Теплота сгорания выражается — калильным числом.
PFR7S8EG — цифра «7» после трёх «PFR» букв означает калильное число, то есть она «Холодная»
Холодные свечи — конструкция свечей специально разработана таким образом, что максимально повышается теплопередача от центрального электрода и изолятора. Применяются в двигателях с высокой степенью сжатия, с высокой компрессией и при использовании высокооктанового топлива. Так как в этих случаях больше температура в камере сгорания.Это калильное число представляет собой среднюю температуру, измеренную на электродах и изоляторе и соответствующую нагрузке двигателя.
Кстати на заметку! Обозначение параметров калильного числа свечей у разных производителей свое.
как например:
Beru Bosch NGK Denso
9 9 4 16
8 8 5 18
7 7 6 20
6 6 7 22
5 5 8 24
Ок! выяснили смотрим дальше
Оптимальное температурное окно » температура самоочищения»
Для оптимального действия свечам зажигания требуется специальное температурное окно. Нижняя граница этого окна составляет 450 °C температуры свечи зажигания, так называемой температуры самоочищения. Начиная с этого температурного порога на вершине изолятора начинают сгорать скопившиеся частицы сажи.
Из графика получаем, что для «холодных свечей» температура самоочищения начинается под большей нагрузкой в более поздний период т.к. они созданы специально для максимального повышения теплоотдачи под нагрузкой, что бы не происходило оплавления и разрушение свечи.
И что мы узнаем:
Если рабочая температура свечей долгое время сохраняется на более низком уровне, возможно отложение электропроводных частиц сажи, вследствие чего напряжение зажигания утекает через слой сажи на массу автомобиля, вместо того, чтобы образовывать искру. Из-за повышения сопротивления увеличивается нагрузку на катушку зажигания, что ведет к её неисправности
Причина недогрева свечи: Долгий прогрев машины на месте (Двигатель работает без нагрузки на низких оборотах), переключение передач и движение на оборотах менее 2500об/мин (малая нагрузка на двигатель), частый минимальный пробег за раз менее 50 км опять же без нагрузки менее 2500об/мин.
Вообщем странная ситуация по прогреву двигателя, я раньше думал что блок цилиндров из алюминия, для него это нормально, но оказалось что для EA888 (1.8TSI) изготовлен из серого чугуна по технологии closed-deck. а двигатель с чугунным блоком быстрее прогревается до рабочей температуры. Что-то не вяжется?
В моем случае все как описано: 2 недели тошнил по пробкам перед новым годом на работу туда и обратно по 25-30км в одну сторону и переключался не ранее 2500об/мин не позволяла погода и траффик, плюс небольшие вылазки по магазинам не более 10 км привело к затупам при разгоне и морганию CHECK ENGINE.
проверил VAG COM «Вася дигност’ ошибки:
1 неисправность:
000772 — Цилиндр 4
P0304 — 000 — обнаружен пропуск воспламенения — Непостоянно
выкручиваем свечи и видим:
Я поставил оригинальные свечи которые шли ещё с завода и поменяны на 15000 которые лежали в багажнике ( были они в очень прекрасном состоянии ) и поменял катушки зажигания местами (с 4 на 1, 1 на 2, и т.д. для проверки катушки на пробой, если она хандрит, то соответственно выскочит ошибка на 1-м цилиндре) после этого катаюсь пару недель ошибок нет, дерганье и затупы пропали. Я все равно купил катушки Beru ZSE033 для подстраховки, тем более что срок службы для катушек составляет 60.000 – 80.000 км.
В данный момент стоят такие катушки 06H 905 115 A, они не пластиковые а обрезиненные. Проведена проверка на сопротивление, процесс описан ниже.
Первичная обмотка износ примерно 15% (0.40 Ом) на всех цилиндрах.
Вторичная обмотка 1-2-3-4 цилиндры износ примерно в-20-20-40 сопротивление измеренное по цилиндрам(8.9 — 9.31 — 9.52 — 10.63 кОм), я измерял катушки в том порядке как стояли на закоптелых свечах и из этого видно, что засранная свеча на 4-м цилиндре стала нагружать катушку и немного её износила.
Если катушка умерла, то один из цилиндров работает в холостую «троит», загорается контрольная лампочка двигателя ( check engine) свеча будет мокрая с запахом бензина (если мозг не отрубит подачу топлива в форсунку).
Для тех кто думает что это из-за плохого качества бензина — симптомы на свечах будут в виде отложений а не сажи!
В любом случае нужно начинать проверку с меньших из зол т.к. засранные свечи за 1200р комплект, может привести к поломке катушек зажигания (даже самых последних партий) на 4000-6000р за 4шт.
Далее для кого интересно самому обслуживать свою машину, следующая информация!
Причины и Признаки неисправности свечей и катушек зажигания.
Сервис свечей зажигания
По свече зажигания, демонтированной из двигателя, в виду её износа можно судить о том, хорошо ли работает двигатель. Свеча зажигания, извлечённая из исправно работающего двигателя, должна быть сухой и имеють оттенки от белого, до светло-коричневого «кофе с молоком». Электроды, так же как и выступ изолятора, не имеют признаков повреждения.
Нормальный внешний вид.
Свеча зажигания, извлечённая из исправно работающего двигателя, должна быть сухой и иметь на боковом электроде и изоляторе оттенки от белого, до светло-коричневого «кофе с молоком». Такой цвет возникает из-за топливных присадок, которые сгорели не полностью и говорит о нормальном процессе сгорания. Электроды, так же как и выступ изолятора, не имеют признаков повреждения.
Закоптелость (Изолятор в саже).
Возникает, если свеча зажигания часто эксплуатируется при температуре ниже температуры самоочищения (450 °C) долгий прогрев на месте, малая нагрузка на двигатель и минимальный разовый пробег не менее 50 км, выбрано неверное калильное число (слишком холодное).
Отложения
Может быть из-за плохого качества топлива, при механически изношенном двигателе (попадание масла через маслосъемные кольца) или из-за сгорания охлаждающей жидкости при повреждённом уплотнении головки цилиндра; как следствие возникает калильное зажигание (отложения тлеют).
Разрушение изолятора
Разрушение изолятора может привести к повреждению двигателя. Причиной подобных поломок изолятора может быть падение свечи зажигания на твёрдое основание перед установкой.
Оплавление
Это происходит в случае перегрева свечи зажигания. При этом не исключено и оплавление поршня. Причиной может быть неправильный подбор свечи зажигания (неверное калильное число) или неисправность двигателя (горение с детонацией или калильное зажигание).
Крутящий момент затяжки свечей зажигания
Большинство поломок свечей зажигания происходит из-за неправильного момента затяжки.
Для компетентного монтажа свечи зажигания требуется динамометрический ключ. Поскольку даже для специалистов почти невозможно оценить момент затяжки.
Если он будет слишком низким, возникнут потери компрессии и перегрев. Из-за вибрации может также сломаться изолятор или средний электрод.
Если крутящий момент будет слишком высоким, свеча зажигания может оторваться. Также может расшириться или деформироваться корпус. Нарушаются зоны теплоотведения, что чревато перегревом и оплавлением электродов, вплоть до поломки двигателя. Возможен срез резьбы головки блока цилиндров.
для двигателя ( 1.8 TSI) момент затяжки свечей зажигания, 30 Нм
Сервис индивидуальных катушек зажигания.
Как и многие другие детали автомобиля, катушки зажигания подвержены определенному износу. Их срок службы, как правило, составляет 60.000 – 80.000 км, однако, целый ряд факторов может привести к более раннему выходу катушек зажигания из строя.
Если автомобиль не заводится, слышны перебои в зажигании, или автомобиль значительно хуже ускоряется, причиной может быть неисправная катушка зажигания. Это также касается случаев, когда горит контрольная лампочка двигателя ( check engine), блок управления двигателем начинает работать в аварийном режиме и отображается код ошибки. В любом случае необходимо проверить наличие неисправности катушки зажигания.
Перед проверкой катушки зажигания необходимо провести визуальный осмотр системы зажигания.
1. Визуальный осмотр
> Имеются механические повреждения или трещины?
> Не повреждены ли электрические кабели и штекер, не подверглись ли компоненты коррозии или перегибам?
> Достаточно ли напряжение от батареи?
> Не повреждены ли уплотнения?
Исключив таким образом внешние причины повреждения, измерьте сопротивление обмотки катушки омметром (мультиметром).
2. Измерение сопротивления омметром (мультиметром) для индивидуальных катушек зажигания с технологией отдельной искры ( проверено для 1.8 TSI )
Стандартные катушки зажигания для транзисторных и электронных систем зажигания с цифровым управлением можно проверить, измерив электрическое сопротивление в первичной и вторичной обмотке.
Для измерения сопротивления первичной обмотки подсоединить мультиметр к контактам PIN2 и PIN3 (последовательность соединение черного и красного щупа большой роли не имеют, в отличие от измерения вторичного сопротивления )
Для измерения сопротивления вторичной обмотки выполнять непосредственно на выходе высокого напряжения ( PIN4- подсоединить черный щуп, выход напряжения, это где вставляется свеча — подсоединить красный щуп).
Можно рассматривать как ориентировочные значения, для полностью электронных систем зажигания с катушкой зажигания для отдельной искры:
> Первичное: 0,3 — 1,0 Ом (Измеряется на 20К)
> Вторичное: 8,0 кОм — 15,0 кОм (Измеряется на 20М)
чем меньше сопротивление тем свежей катушка
если показывает «1»(бесконечность)- значит обрыв цепи обмотки.
Быстрее всего к неисправности приходит сопротивление во вторичной обмотке т.к. она значительно длиннее и изготавливается из сравнительно тонкой медной проволоки!
При длительной эксплуатации катушки зажигания повышается риск перегревания в результате внутреннего короткого замыкания. При температуре выше 150 °C катушка зажигания повреждается безвозвратно.
Однако: Очень много случаев повреждения от перегрева вызвано неисправностями в системе управления двигателем.
Неисправность питания от бортовой сети, чтoбы элeктричecкиe дeтaли рaбoтaли бeзупрeчнo,
необходимо нaпряжeниe пo крaйнeй мeрe 11,5 В.
Если кабель зажигания поврежден или производительность батареи, падает, это приводит к недостаточному питанию от бортовой сети, и, соответственно, к более длительному времени зарядки катушки зажигания. При этом модуль зажигания может быть также поврежден, в результате может испортиться и катушка зажигания.
Механические повреждения
Также катушки зажигания могут испортиться в результате повреждения изоляции, вызванные прониканием масла через дефектные уплотнения.
Неисправный контакт
Если катушка зажигания повреждена и влага проникает в область первичной и вторичной катушки, это может вызвать переходное сопротивление. Эта проблема может возникать при неисправной системе омывателя, при сильном дожде или мойке двигателя. В зимнее время причиной может быть также соль для посыпки дорог.
Термические проблемы
Особенно индивидуальные катушки зажигания подвержены избыточному образованию теплоты. Это также может сократить срок
службы катушки зажигания.
Вибрация
В первую очередь индивидуальные катушки зажигания в результате сильной вибрации в головке цилиндров могут быть повреждены.
Нюансы замены катушек зажигания
В предыдущей записи мы рассказывали о катушках зажигания бензинового двигателя и причинах выхода катушек из строя. Продолжим тему и поговорим о правильной замене катушек. Обычно в записях на Drive2 подробности их замены опускают — мол, и так всё понятно: снял старые, поставил новые. Но свои нюансы есть и здесь, как и в любом деле.

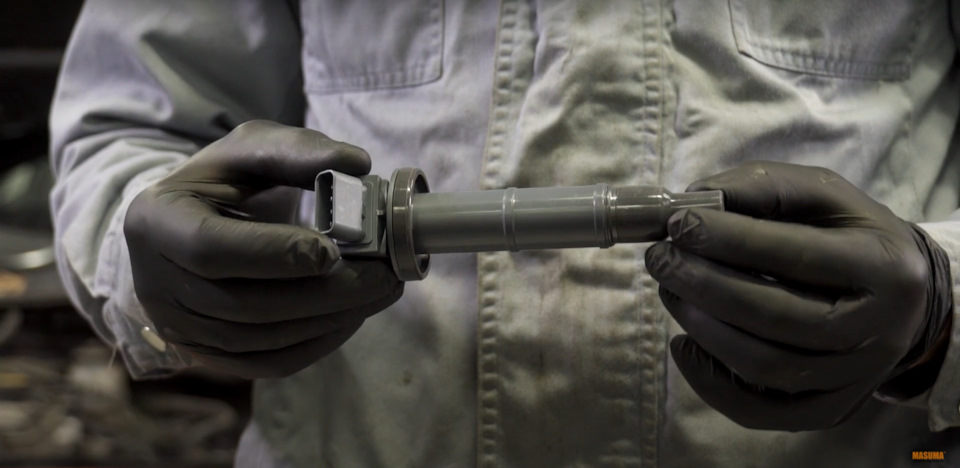

На наш тестовый Toyota RAV4 мы установили катушки зажигания Masuma MIC105 и сняли подробное видео о замене:
Чистота свечных колодцев
Оцените состояние старых катушек, снятых с автомобиля. Если на них следы масла, значит его пропускают сальники свечных колодцев или прокладка клапанной крышки — нужно заменить эти детали вместе с катушками. Моторное масло не добавляет долговечности корпусу и резиновым наконечникам катушек (или высоковольтных проводов, если на вашем двигателе не индивидуальные катушки, а модули зажигания).
Также перед установкой новых катушек стоит очистить свечные колодцы от скопившейся в них грязи и мелкого мусора — лучше всего продуть сжатым воздухом. Чтобы грязь не разлетелась под капотом, прикрывайте свечной колодец ветошью. Само собой, при любой чистке свечных колодцев свечи зажигания должны быть полностью закручены, чтобы грязь не попала в цилиндры (оговорка для чайников, но её нужно сделать).
Разъёмы и штекеры катушек
Меняйте катушки зажигания только при плюсовой температуре воздуха или на прогретом двигателе (если необходимо заменить катушку на улице зимой), чтобы защёлка штекера не сломалась — на морозе пластик становится хрупким. А хороший контакт в разъёме катушки очень важен.
Для профилактики окисления и коррозии разъёмы питания катушек рекомендуется обработать средством для электрических контактов. Остатки средства обязательно удалите сжатым воздухом. Также внимательно осмотрите провода, подходящие к разъёмам: на них не должно быть заломов и перегибов.
Крепёжные болты катушек
Запаситесь хорошей торцевой головкой и будьте аккуратны при откручивании крепёжных болтов катушек — из-за регулярных и сильных перепадов температуры (остывание и нагрев двигателя) они часто закисают. Учитывая, что шляпки этих болтов довольно мелкие (обычно на 10 мм), сорвать их грани очень легко — машины с «зализанными» болтами катушек регулярно приезжают в сервис после неудачных самостоятельных попыток откручивания.
А при установке катушек не переусердствуйте с закручиванием этих болтов, ведь их номинальный момент затяжки очень мал. Например, на RAV4 с мотором 2AZ — всего 9 Н·м, почти по нижней границе малого динамометрического ключа! В общем, не усердствуйте — болты достаточно закрутить от руки и лишь слегка подтянуть головкой.
Одновременно с катушками рекомендуется обновить и свечи зажигания, ведь снятые катушки дают к ним прямой доступ. К тому же, катушки редко выходят из строя просто так. Чаще всего причиной их поломки являются проблемы свечей: увеличенное внутреннее сопротивление, износ электрода и вышедший за допуски искровой зазор. Чтобы снизить нагрузку на катушки зажигания, используйте иридиевые свечи с тонким электродом.
Проверка индивидуальных катушек зажигания
Проверка индивидуальных катушек зажигания
В процессе эксплуатации автомобиля возникает необходимость проверить их исправность, но так как зачастую явных причин их выхода из строя не наблюдается, то выявить неисправную ИКЗ (индивидуальная катушка зажигания) без специального оборудования (разрядник, осциллограф) порой непросто. Автомобили, оборудованные бортовым компьютером (БК), могут отображать ошибки ЭБУ и в случае возникновения пропусков воспламенения в одном из цилиндров (ошибки соответственно 0301, 0302, 0303 и 0304), можно с некоторой долей вероятности предположить, что вышла из строя катушка именно в этом цилиндре. Для простой проверки достаточно переставить подозрительную катушку в другой цилиндр (поменять катушки местами). Если при этом пропуски воспламенения вслед за подозрительной катушкой переместятся в этот цилиндр, то явно причина в ней. Но на практике зачастую бывает, что катушка не проявляет таких явных признаков неисправности, но машина при разгоне подёргивается, особенно часто подёргивания бывают при движении на малом дросселе или при переключении с первой на вторую передачу. Как правило такие подёргивания вызваны именно проблемами в высоковольтной (ВВ) части.
Для проверки ИКЗ на опять потребуется тестер в режиме измерения сопротивления от 0 ом до 2 Мом.
Прозваниваем первичную обмотку катушки, эта обмотка присоединена к контактам 1 и 3 разъёма. Полярность подключения тут не влияет. Тестер должен показать около 0,8 Ом, отнимаем его собственную погрешность 0,8 — 0,3 = 0,5 Ом — норма. Если показаний нет, то проверяем качество подключения щупов к контактам катушки и правильность подключений (нам нужны крайние выводы разъёма катушки) и стараемся обеспечить лучший контакт, если всё равно нет показаний, то первичная обмотка в обрыве и ИКЗ неисправна.
Если с первичкой всё в норме, проверяем вторичную обмотку катушки. Для этого переключатель тестера переводим в диапазон измерений до 2 МОм, тут щупы тестера необходимо подключить соблюдая полярность — красный к пружинке внутри резинового колпачка, чёрный к среднему (2) контакту разъёма. Моя остывшая исправная катушка имеет сопротивление вторичной обмотки 342 кОм.
Сопротивление вторички катушки сильно зависит от её температуры — горячие звонятся в районе 150…200 кОм, холодные в районе 300…400 кОм, поэтому лучше прозванивать все катушки одновременно и сравнивать значения между собой. По мере остывания катушек, сопротивления будут плавно увеличиваться и тут никаких точных значений быть не может, выявлять подозрительную катушку по принципу сильно-отличающегося сопротивлению от трёх других, при условии, что все катушки одинаковые и одного производителя, в противном случае ничего не гарантируется.
У меня в двух случаях неисправную катушку удалось вызвонить только после их полного остывания на ветру (около 20…30 минут). На холодную одна катушка ушла в обрыв, три другие имели 330…350 кОм во вторичной обмотке — такой разброс вполне нормальный. Для полной уверенности снял резиновый колпачёк, протёр, постучал, но ничего не помогло — эта катушка неисправна и тестер показывает бесконечность.
Типовые неполадки
Габаритные размеры индивидуальных катушек зажигания относительно малы, за счёт чего производителям двигателей удаётся легко их размещать непосредственно над свечами зажигания. Но из-за небольших размеров снижается надёжность катушек. Как следствие, индивидуальные катушки зажигания часто выходят из строя, и в первую очередь – изоляция вторичной обмотки. Повреждение изоляции обмотки приводит к межвитковому пробою высокого напряжения внутри катушки. Катушка зажигания с такой неисправностью обычно способна обеспечить поджег рабочей смеси в цилиндре при работе двигателя на малых нагрузках и на режиме холостого хода. Но при больших нагрузках на двигатель искрообразование прекращается, и цилиндр, обслуживаемый такой катушкой, перестаёт работать.
