Замена Командов (Магнитофонов) Мои изыскания по Командам ML GL R классов 2005-2011г.
На модельный ряд ML GL существует 3 вида командов (USA и Евро)
1. Команд MCS II (только USA)
Плюсы
1. Встроенный CD читает MP3 и AudioCD (+ поддержка
ченджера MP3)
2. Есть возможность подключения камеры заднего вида www.drive2.ru/cars/merced…/288230376152031007/#post
3. Поддерживает
подключение к Саунд Системе HarmanKardon (Logic 7)
4. DVD-Video и DVD-Audio нет
5. К Команду МОЖНО подключить ОРИГИНАЛЬНЫЙ Bluetooth интерфейс, TV тюнер (не дешево)
6. На моторчике красиво откидывается дисплей 🙂
Минусы
1. Руссифицировать НЕ ВОЗМОЖНО
2. Заставить работать Navi Не ВОЗМОЖНО (только по Америке)
3. Шаг сетки FM только НЕ чётный, диапазона 0.2 вместо 0.1 как в Европе (можно перестроить но криво будет, чётные будут отдельно, а не чётные отдельно) Мастера за изменения берутся не охотно или дорого
4. Отсутствует функция RDS которая заменена функцией WB(weather band)(в Европе не работает);
5. Отсутствует кнопка[VIDEO] так же как и все видеофункции(ТВ, DVD, монитор для задних пассажиров). Функция Видео заменена на функцию приема спутникого радио SIRIUS, однако в России это не работает
6. Нет индикации времени на экране (для пасажиров и для меня, отсутствие Часов это минус)
***У меня при покупке стоял такой MCS, заменил на Евро Comand 2.0
2. Евро Comand 2.0 (2005-2008)
На доске приборов появилось RDS, мелочь но приятно
Плюсы
1. Русский язык на борту
2. Есть возможность подключения камеры заднего вида (зелённый разьём на тыле устройства)
3. Чётный и нечётный шаг FM
4. NAVI только Россия и Европа (Карт Украины не существует)
5. RDS
6. МОЖНО подключить ОРИГИНАЛЬНЫЙ Bluetooth интерфейс, TV тюнер (не дешево)
8. К Команду подключается только оригинальный, только оптический, CD-MP3 чейнджер
9. Без каких либо танцев и дорогостоящих замен есть возможность установить Comand 2.0 в USA Саунд систему HarmanKardon Logic 7 (просто перестегнуть разьёмы, замена за 5 мин)
Минусы
1. Внутренний CD НЕ читает MP3 (только CD audio, или только через оригинал. оптический ченджер MP3)
2. Нет в природе для NAVI карт Украины
3. Нет индикации времени на экране (для пасажиров и для меня, отсутствие Часов это минус)
4. DVD-Video и DVD-Audio нет
***Сейчас заменил Comand 2.0 на NTG 2.5
3.Евро Comand NTG 2.5 (2008-2011) (есть такой же и USA, отличие это: НЕ чётные волны, но это лечится за вменяемые деньги)
Дневной и ночной стиль Радио
Дневной и ночной стиль Часов
Носители (винт, карта памяти и т.п.)
Плюсы
0. Новый интерфейс системы + добавили Часы (не прошло и 3 года :))
1. Русский язык и RDS
2. MP3, DVD-Video, DVD-Audio
3. Встроенный ченджер CD и DVD на 6 дисков (есть вариант без ченджера только на 1диск)
4. Встроенный Bluetooth (себе добавлял микрофон для его полноценной работы) Iphone4 работает на ура, а вот Nokia что то не сильно подключается на ура, глючит
5. Полноценная Оригинальная NAVI (Россия, Украина, Европа) КомандГоворит тоже по русски
6. Встроенный Жёсткий диск на 10GB (для пользования выделенно 4GB, остальное зарезервированно под файлы и карты навигации)
7. Поддержка карты памяти на 32GB
8. Есть возможность подключения камеры заднего вида (зелённый разьём на тыле устройства)
9. Есть голосовой набор Лингватроник … Но на русском он не работает
Минусы
1. Подключение к USA системе Хармон LOGIK 7 очень дорогостоящее (замена усилителей и т.д.) Как я подключал обойдя эту процедуру, хитро-бюджетно описанно ниже!
2. Видео с карты памяти и жёсткого диска Не читается (только DVD диски)
3. Видео в движение не работает (можно решить за 120$)
4. Нет поддержки CD ченджера
5. NTG2.5 идут иногда кодированные!
Под замок автомобиля (раскодировка 200$)
***Вот примерно характеристики и обзор систем Команд (всё основанно на собственном опыте)
Если будут дополнения с удовольствием дополню
5.Финиш
Заменить свой изначальный MCS на евро Comand 2.0 не составило труда, просто перестегнул разьёмы и всё работает
Поездил так …
И решил пойти дальше. Поменять на последний вариант Команда для W164, NTG2.5…
Решено, но вот с NTG2.5 так просто не получается перестегнуть разьёмы… Нужны танцы с бубном…
Заводом задумывается, что бы установить NTG2.5 в систему с USA с опцией 809 (HarmanKardon) необходимо заменить
1.усилитель A 251 870 05 90
2. усилитель саба A 211 870 51 89
Бюджет более 1000Евро…
… Но спасибо нашим Умельцам, они буквально как пару месяцев назад научились паять переходники-адаптеры, которые интегрируются в оптическую систему MOST для понимания Евро командом NTG2.5 американских оригинальных усилителей… Честь и Хвала им за эту работу.
Стоимость этого чудо-адаптера 400$. Может и не дёшего, но учитывая стоимость усилителей и пр. то это примерно более чем в три раза дешевле чем делать по оригиналу.
***Можно установить и Китайские усилители, но они естественно не могут конкурировать по звуку с Оригинальными усилителями от Mercedes…
Устанавливается этот адаптер вместо CD ченджера (который просто не нужен т.к. в Команде эже есть 6 дисков, да и NTG2.5 даже его и не понимает)
Перестёгиваются оптические провода немного в другой последовательности …
И ВУАЛЯ… Всё работает, полный LOGIC 7 (обьёмное звучание) и все 11 колонок и саб 🙂
Если Вам полезна и познавательна моя запись, то буду благодарен если нажмёте кнопку «Мне нравится»
Спасибо!
Дооснащение: Comand Online NTG 4.7 Код 527
Машина бы куплена у ОД практически в базовой версии. Почти пустая. Из развлекательных систем не было ничего интересного. С завода был установлен Comand Audio 20 и дополнительная навигация Backer Map Pilot, которая работает ужасно! не понимаю зачем Diamler устанавливает ее с завода! Противный женский голос, управление ужасное, карты не актуальные. Что касается системы Audio 20, то больше всего не нравилось качество звука, низкие частоты проваливались на высокой громкости, высокие и средние были приглушенные. Дисплей очень маленький. Стиль оформления ПО, все какое то плоское. Нельзя было подключить камеру заднего вида или систему кругового обзора 360*. Нет интернета в системе.
В общем вопрос встал ребром, что поставить?!
1) Китайскую Android систему взамен родной сразу НЕТ! Эти гаджеты со временем у всех начинают глючить пучить и т.п. Да, может быть там есть Яндекс карты и все такое, но практика показывает, со временем выходят новые приложения и разработчики не сильно стараются их оптимизировать под старые устройства (не важно какие). Из-за это в система начинает подвисать и глючить, памяти уже не хватает даже запустить Хуяндес Нагибатор (а жрет он прилично памяти). Через 2-3 года опять менять? Цена более менее систем с хорошей памятью и системой как минимум версии 7 начинается от 40-50 тыщ на всем известном Алибабышном сайте. Нет, нет и еще раз нет!
2) Доустановить систему зеркалирования с телефона Mirror Link (CarPlay от Ябла). Через эту систему можно проецировать все, что происходит на телефоне на дисплей Comand. Вроде как вариант неплохой. НО! Так как в Audio 20 нет видео входа, то придется еще дополнительно ставить китайские видео интерфейсы (заводских решений не существует). Дисплей у Audio 20 небольшой и низким разрешением. На сегодняшний бень уже практически у каждого второго человека телефон с Full HD дисплеем. А теперь задумайтесь, как будет выглядеть картинка на дисплее Comand «скопированная» с телефона?! Китайские гаджеты не умеют нормально конвертировать разрешения из одного формата в другой. Поэтому качество будет оставлять желать лучшего, тем более на таком маленьком дисплее. Этот вариант пока тоже убрали в коробку.
3) Заменить на заводское решение Comand Online! Но для начала давайте разберемся в плюсах и минусах этой системы!
Начну с преимуществ (не буду указывать того, что есть в системе Audio 20):
— Доступ в интернет посредством мобильного телефона
— Большой яркий и цветной TFT-дисплей с диагональю 17,8 см
— Порт для SD и SDHC карт (поддержка MP3, WMA и ААС)
— Опционально — встроенный DVD чейнджер на 6 дисков
— Навигационная система с актуальными детализированными картами Москвы, Московской области и России (а также Европы).
— FM/АМ тюнер с функцией RDS
— Встроенный жёсткий диск HDD
— Возможность подключения камеры заднего хода или системы 360*
— Возможность подключения внешних источников звука через AUX
— Прямое подключение к iPhone и iPod (дополнительно требуется Media Интерфейс, заводское решение)
— Просмотр видео с возможностью реализации функции «DVD в движении»
Теперь немного о минусах:
— Нет поддержки TMC в РФ. Но в Европе работает.
— Дисплей все же имеет невысокое разрешение как хотелось.
— Управление навигацией через джойстик
— Интернет работает через VPN сервера Daimler
После долгих размышлений: а что надо?! Было принято решение в сторону Comand Online. Но теперь нужно понять какую версию ставить?
Существует 2 версии NTG, которые можно установить на данный кузов W166:
1) Comand Online NTG4.5 (NTG4.7)
2) Comand Online NTG5s1
Что касается версии 4.5 там все просто, под замену идет только сам блок, дисплей и рамка (для дисплея). Ну дополнительно потребуется установить GPS антенну (ну это мелочи).
А вот для 5s1 немного сложнее и не бюджетнее! Там под замену идет сам блок, выносной дисплей (+ торпедо под замену), джойстик управления (+ зависит от желания версии тачпада, возможно придется менять центральную консоль). Но самое важное это крепление выносного дисплея. В заводском решении для GLE там установлена другая Торпедо с заводским креплением под данный дисплей. Если обойтись без замены торпедо, то придется колхозить с креплением, а именно ставить доп скобы для крепления. Из плюсов 5s1 могу отнести, дисплей бОльшего размера с хорошей 3D графикой, намного лучше чем в 4.5. На некоторых версиях можно активировать Mirror Link (CarPlay). Но такие версии еще нужно было поискать.
И да, для NTG5s1 потребуются совершенно другие заводские системы от GLE, например, для камеры заднего вида (или системы 360*), блок Harman и другие системы телематики жуе не подойдут от ML, так как CAN шина уже отличается (поэтому джойстик управления сразу меняется один из первых). Эти системы сразу на порядок выше по ценовой категории, то есть если вы выбираете версию 5s1, то сразу незаметно попадаете на дооснащение заводских решений из другой ценовой категории.
Каждый решает сам, что ему ближе.
Бюджет установки Comand Online 5s1 выходил ни разу не бюджетно! Поэтому решение было в сторону версии 4.5. Окончательное! Это самый бюджетный вариант для дооснащения дальше заводскими опциями.
Работы проводились в AmbientMB
Все запчасти были предоставлены по месту. В наличии имеются данные системы.

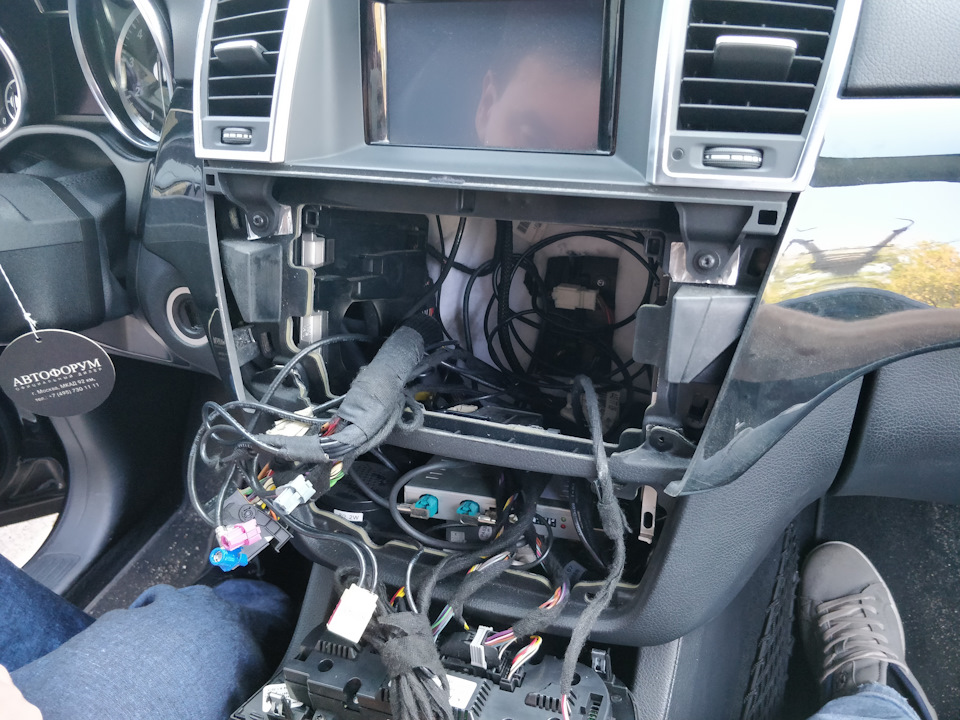

Для начала сняли старую систему Audio 20 и приятно были удивлены, когда разобрали и увидели, что за Колхоз им. Ленина там творился внутри от предыдущего владельца!

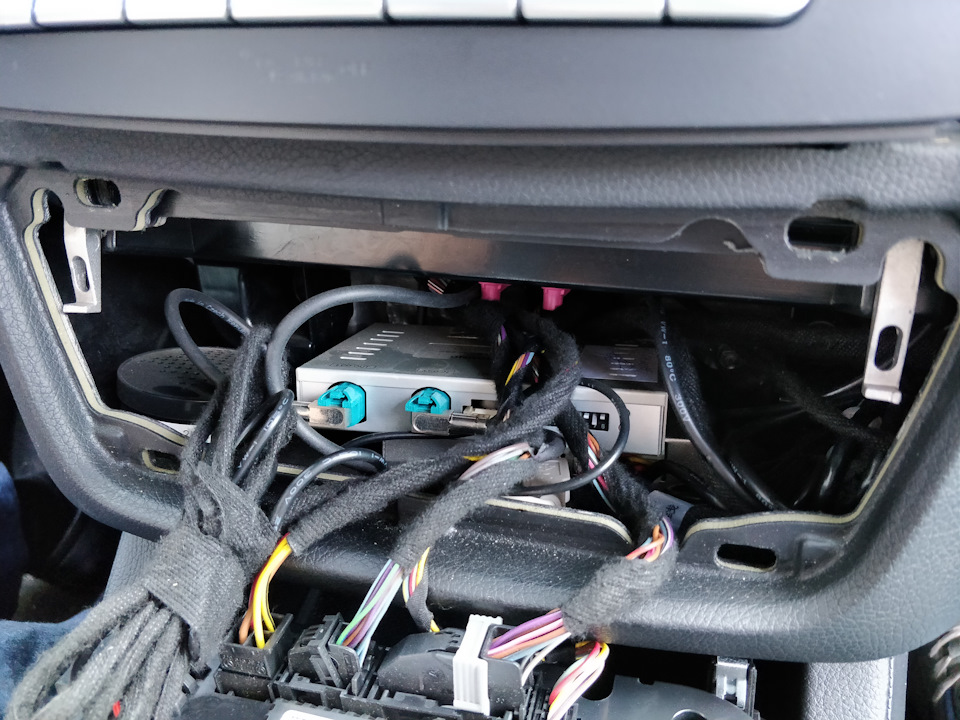

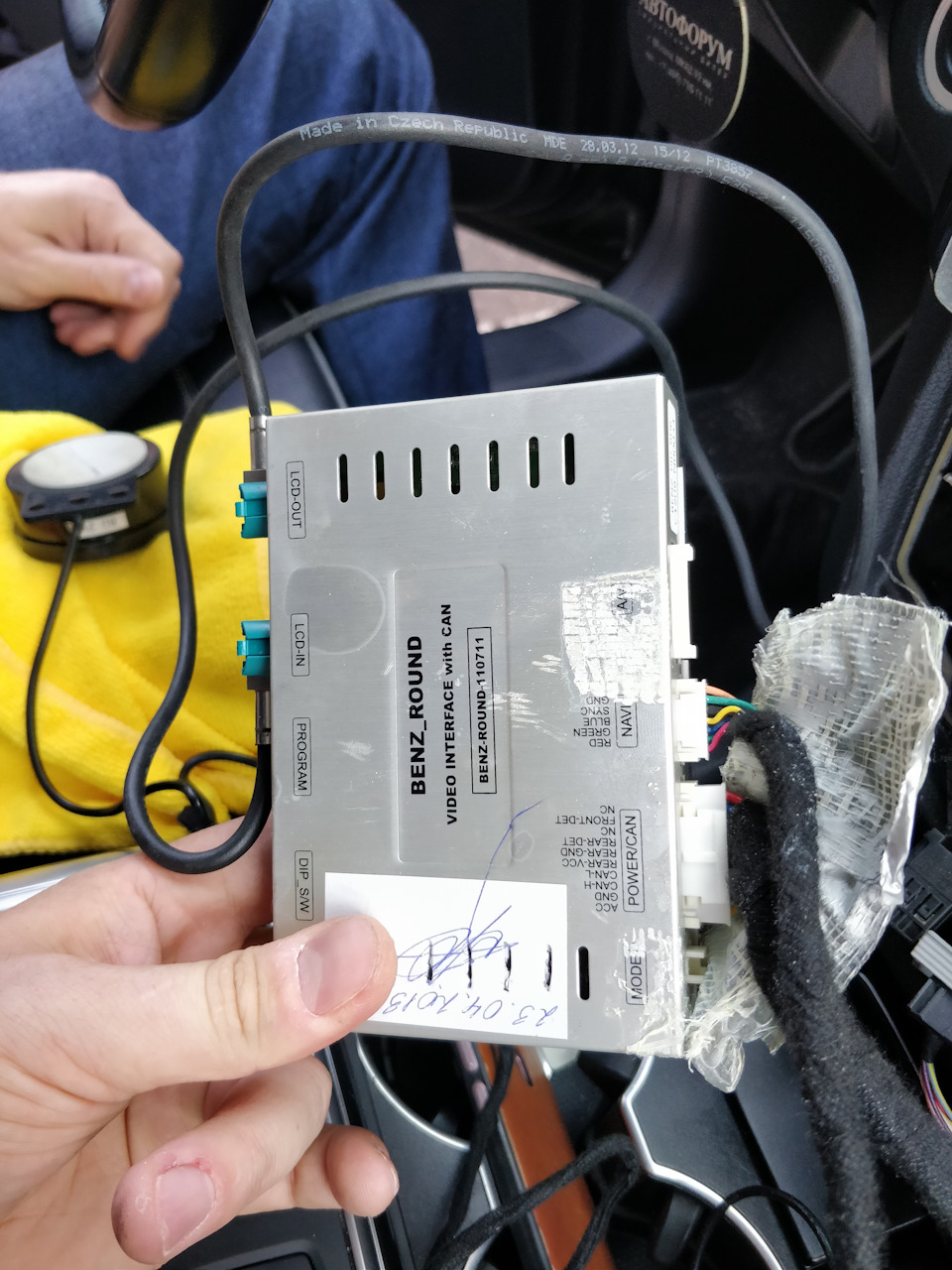

Было обнаружено: 2 китайских гаджета. Вероятнее всего один из был Andoid система, а второй видео интерфейс. Также после на дисплее был обнаружен дешманский резистивный тачскрин. Гаджеты были не подключены и не работали, с какого … года неизвестно!
Было принято решение снять этот колхоз к еб…ям и вернуть заводскую славу авто!

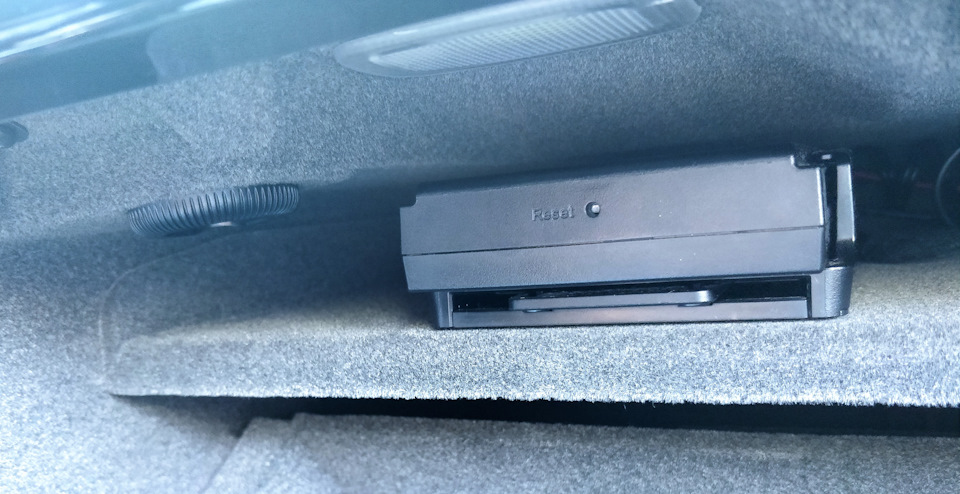

Также сняли систему Backer Map Pilot, которая была лишняя с самого завода)

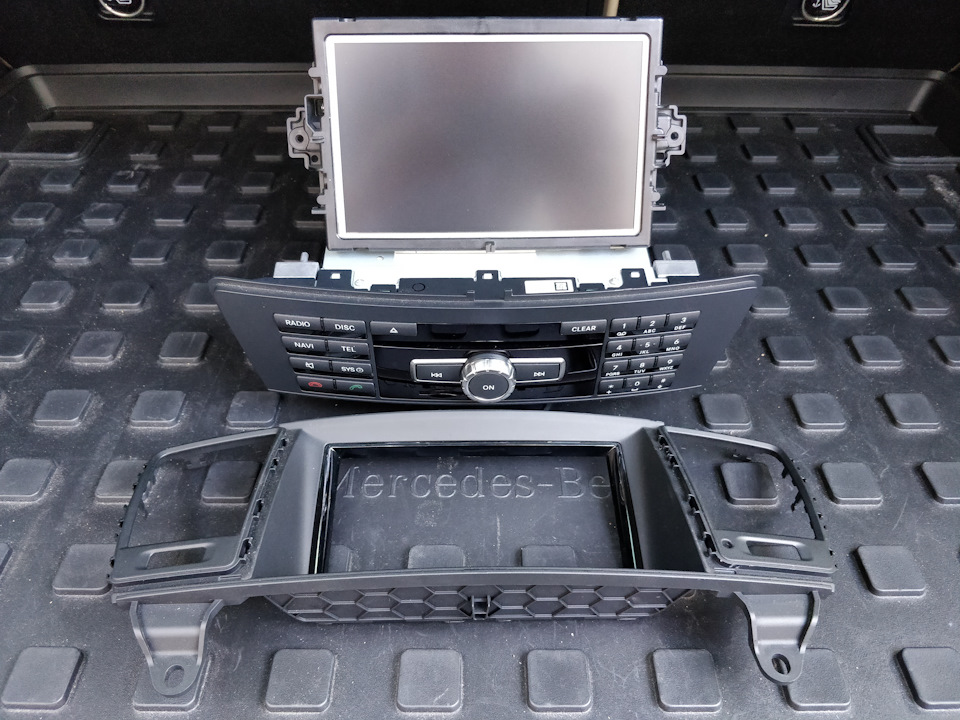

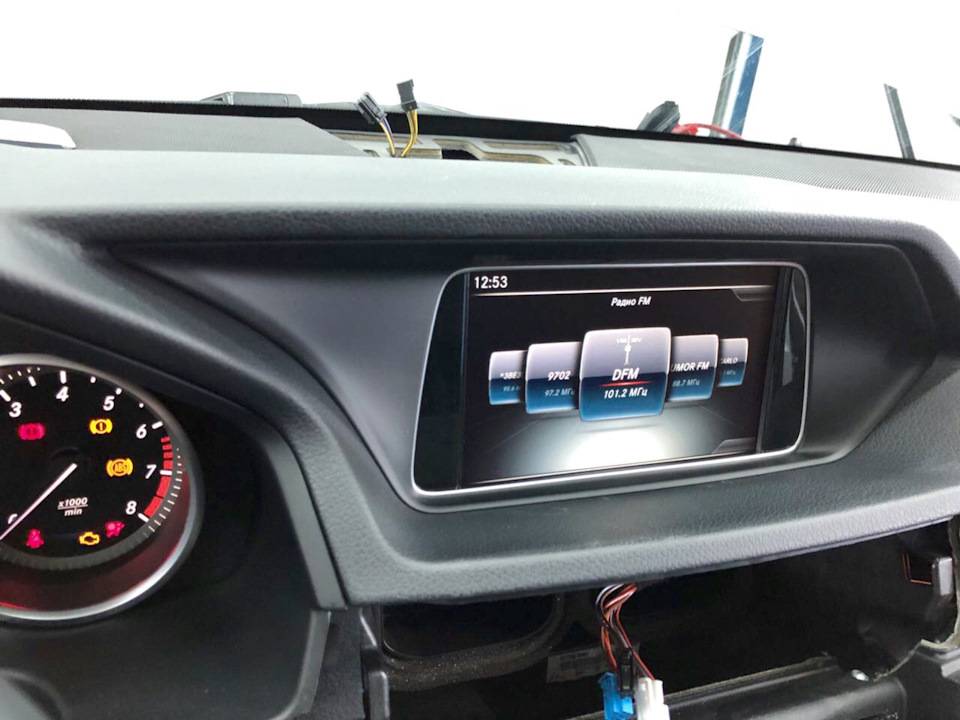

После обрезания всего ненужного, установили дисплей и блок Comand. Кстати так как с завода стояла система Backer Map Pilot, то GPS антенну ставить дополнительно не требовалось, так она уже имелась в машине!
Чтобы активировать систему, требуется ввести пин код от данного блока Comand. Благо это все было!
После непродолжительного времени, Comand Online NTG 4.5 был активирован и привязан к авто.
Я обратил внимание, что те кто устанавливает себе Comand online никогда не задумываются об правильном охлаждении системы!!
Вероятнее всего люди просто не знают об этом, так как на установочных центрах им про это никто не говорил о том, что с завода для любой системы Comand Online дополнительно установлен вентилятор для охлаждения системы! А греется она очень хорошо! Из-за этого могут быть сбои в работе, ведь это обычная электроника! Которая при хорошем нагреве может выйти из строя!

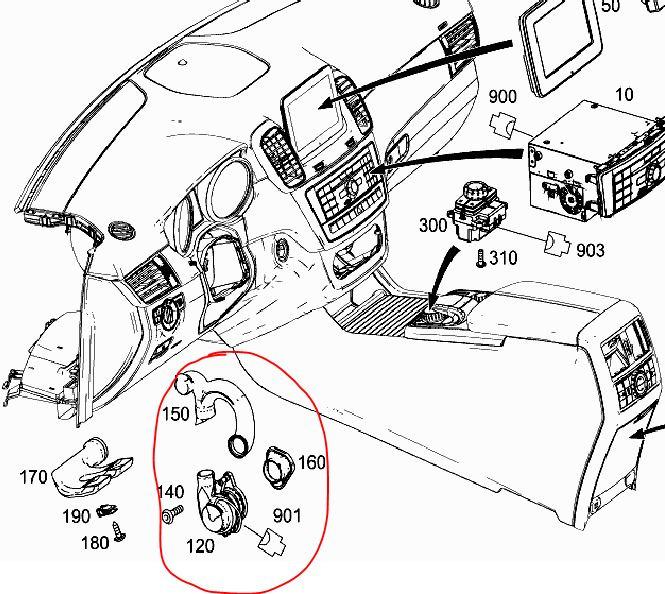

Поэтому дополнительно было принято решение установить еще родную заводскую систему охлаждения для Comand.

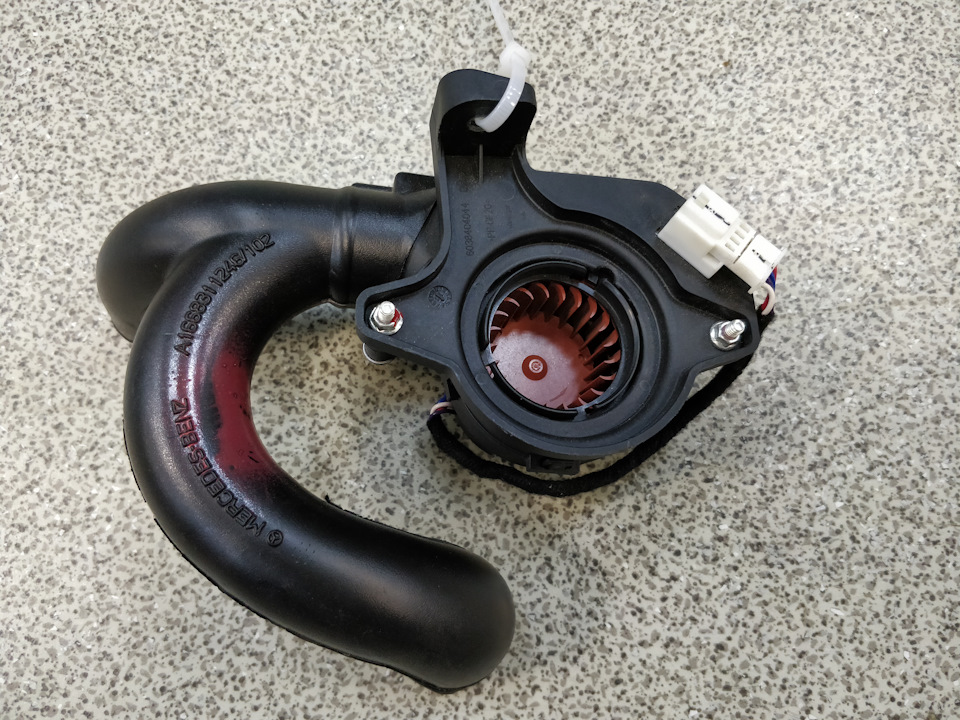

Собственно так выглядит дополнительный вентилятор для охлаждения системы.
Питание и управление происходит от самого Comand. Был установлен и подключен дополнительно!

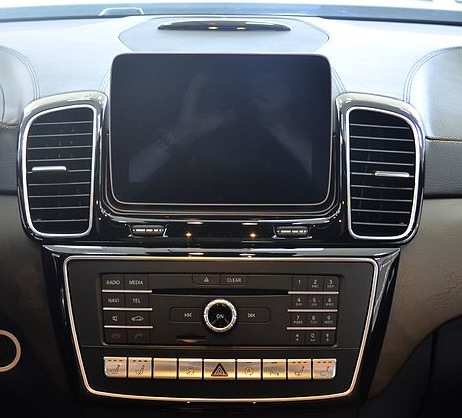

После всех работ было все собрано как с завода!
Comand Мерседес : модели и модификации
Мы предлагаем оригинальные навигационные системы Мерседес-Бенц Comand Online и MBUX. В наличии широкий спектр навигационных и мультимедиа систем Команд, наш склад постоянно пополняется новой продукцией.
Вы можете приобрести у нас необходимое оборудование по конкурентным ценам. Кроме того, вы смело можете обращаться к нам, если захотите дооснастить свой Мерседес системой Команд, камерой заднего вида, спортивным рулём или педалями.
Навигационная система Mercedes-Benz Comand
Определить путь до пункта назначения вам поможет оригинальная навигационная система Mercedes-Benz Comand Navi и MBUX, встроенный GPS приёмник обеспечивает точное позиционирование, а актуальные карты не дадут вам потеряться даже в незнакомом месте. Для удобства отображения улиц и зданий система позволяет выбрать 2D или 3D формат карты.
У нас можно приобрести навигационный диск с последней версией карты Москвы и России или же без покупки диска заказать обновление.
Модели бывают двух типов с DVD чейнджером на 6 дисков и без (single версия).
Мы обеспечиваем гарантийные обязательства в течение 1 года с момента продажи и установки оборудования.
Технический прогресс и эволюция форматов и технологий приводит к тому, что обновление систем происходит чуть ли каждые пару лет, а фактически, появление каждой новой модели Мерседес сопровождается презентацией новой мультимедийной системы Audio20/ Comand / MBUX, с ещё более новыми и совершенными функциями.
Mercedes E-Klasse W212 — Установка Comand Online 5.1
— Экран большего размера
— Наличие штатной навигации
— Встроенный усилитель ( музыка начинает играть лучше )
— Встроенный жесткий диск ( можете хранить на нем свой медиа контент )
— Возможность просмотра фильмов и видео
Это то, что в команде будет в любом случае, так же отдельно можно будет сделать приятные допы в виде ( в зависимости от поколения ) :
— Установка Mirror Link ( передача изображения с экрана вашего гаджета, на экран автомобиля, яндекс навигатор, ютуб, и что душе угодно )
— Активация дополнительных приборов ( лошади, крутящий момент, температура масла в моторе и коробке )
— Упрощенная установка камеры заднего вида, без всяких доп. Блоков
— Активация Android Auto и Apple CarPlay
— Активация видео в движении

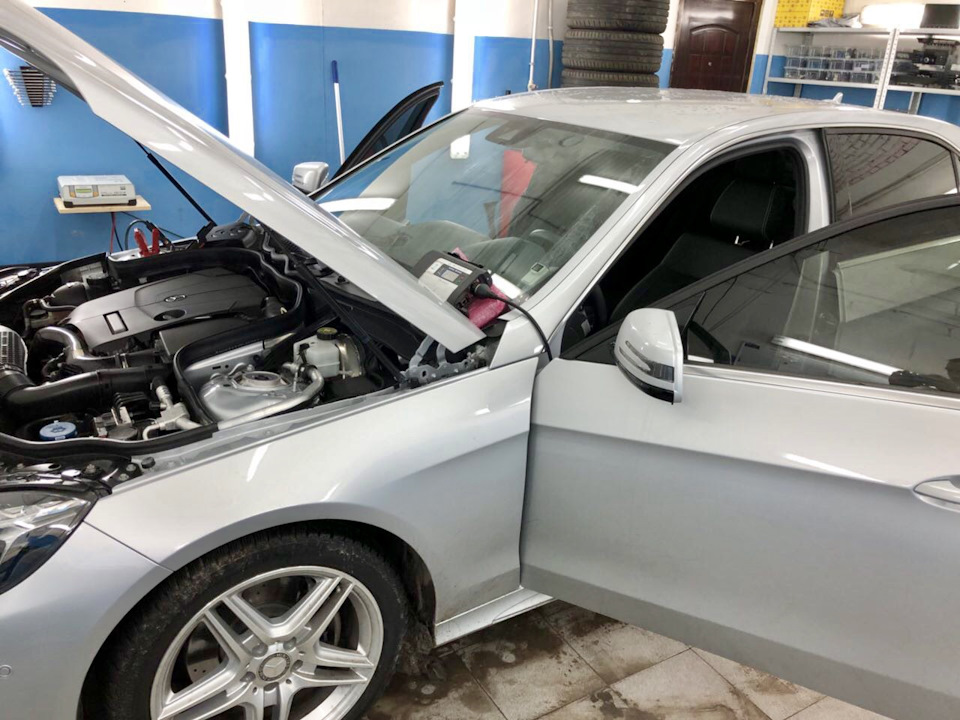

А теперь пожалуй вернемся к конкретному автомобилю
К сожалению забыли сфотографировать, но в автомобиле была установлена система Audio 20, генерации 4.5, выглядела графика вот так –

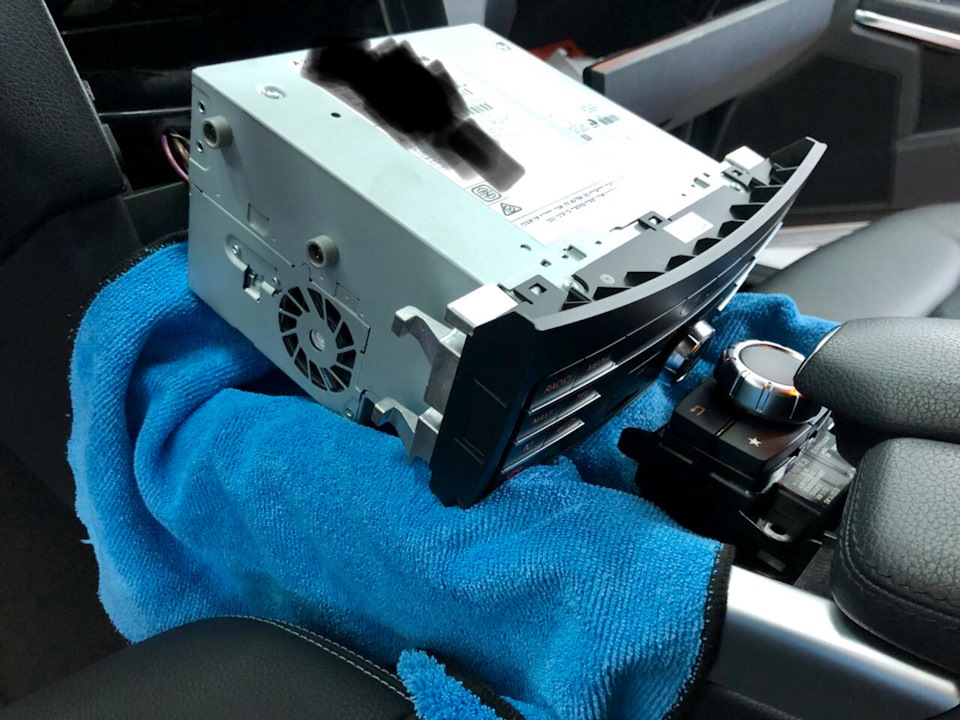

Производим демонтаж старой системы, после чего перепиновываем разъемы, переделываем часть проводки и устанавливаем новое головное устройство, джойстик управления + новый экран.
К сожалению нельзя просто так взять и установить другую систему, после установки, неотъемлемой частью является — кодирование (знакомство автомобиля с новой системой, при помощи рук и заводского диагностического оборудования )

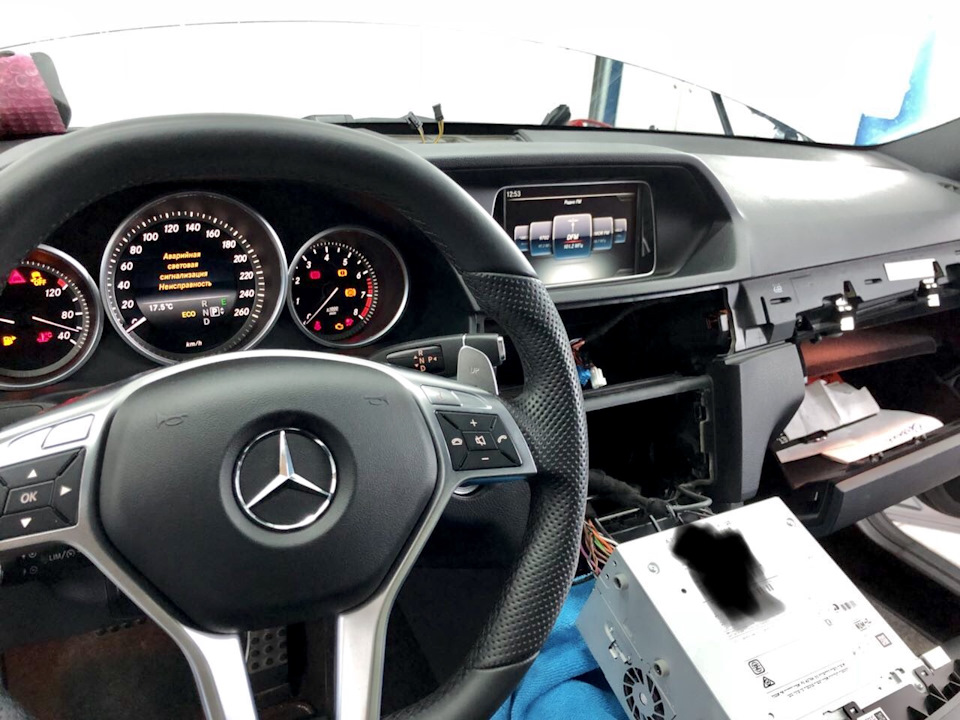

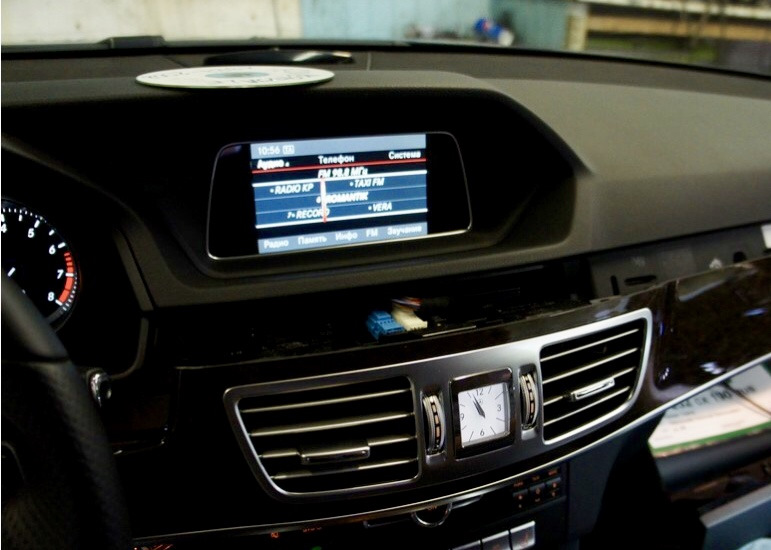

Система начинает потихоньку оживать и приобретать человеческий вид

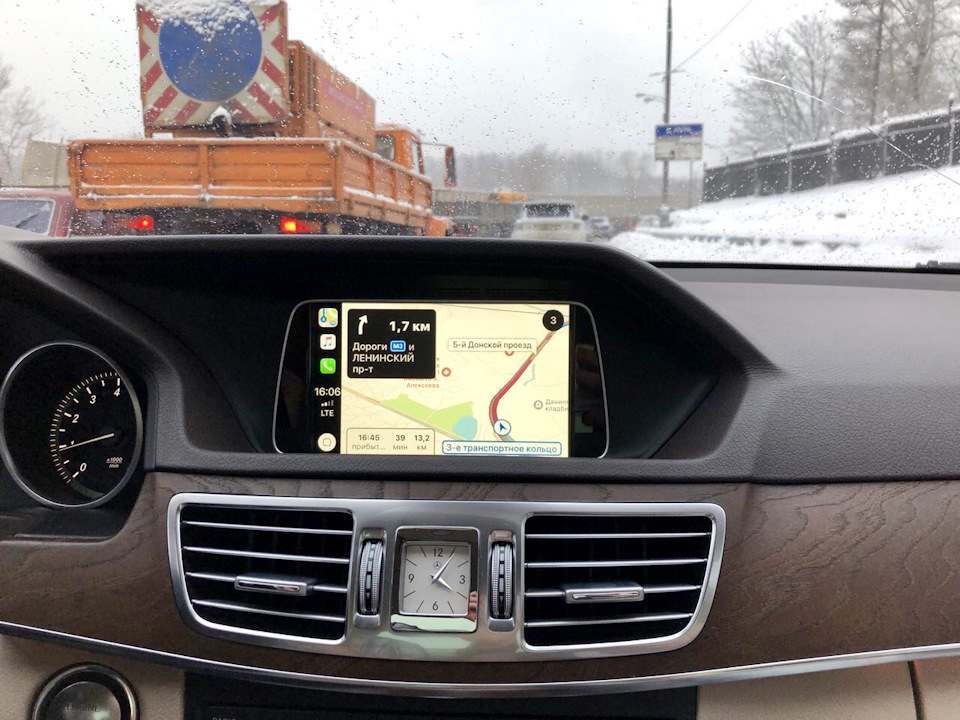

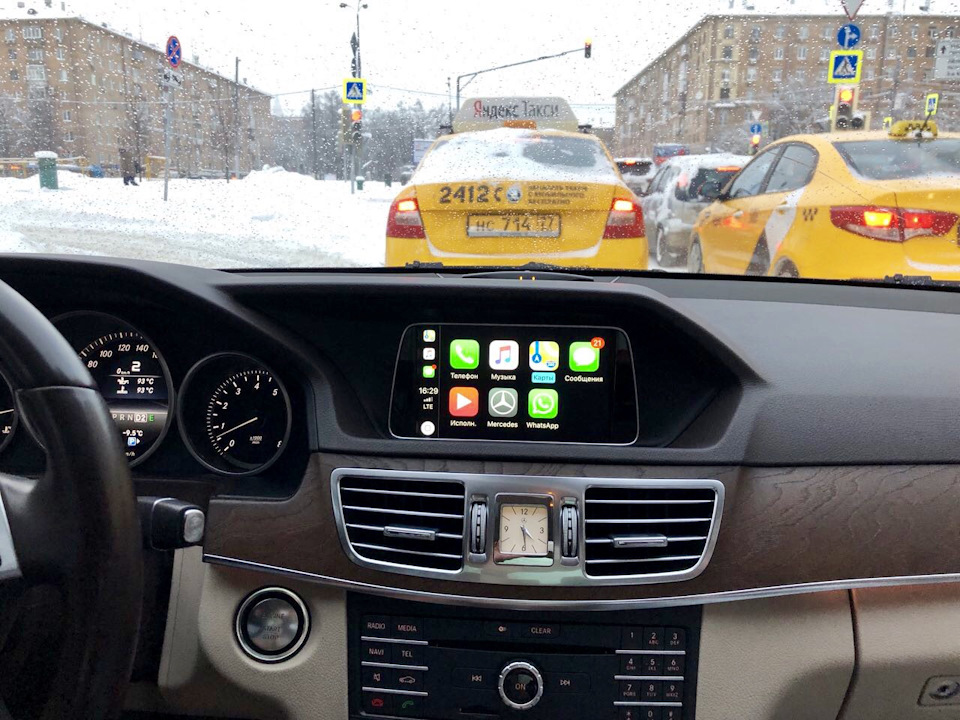

А вот так выглядит Apple CarPlay в этом поколении Comand Online
Даже есть карты с пробками, без танцев с бубном
Мультимедийная система COMAND Online — Общее понятие.
Было бы очень сложно представить новое поколение Mercedes, включая саму модель W166, без COMAND Online. Но вот многим не понравиться исключительно цена 105 000р.
Подробнее о самой системе:
Мультимедийная система COMAND Online (на заказ доступная также в сочетании с DVD-чейнджером на 6 дисков) является ярчайшим представителем телематики последнего поколения. Это инновационное решение располагает интернет-браузером, сочетает в себе все функции аудиосистемы, телефона и навигационной системы, а также включает в себя систему предупреждения о скоростных ограничениях. Усовершенствованный вариант концепции управления делает его ещё более понятным и удобным для пользователя, чем когда-либо прежде.
Компоненты мультимедийной системы COMAND Online:
1. Жёсткий диск на 80 Гигабайт (HDD)
2. Интерфейс Bluetooth®
3. Электронное руководство по эксплуатации
4. Комбинированный DVD-/ CD-привод и отдельный слот для подключения карт памяти формата SD
5. Функциональные клавиши на центральной консоли
6. Встроенная клавиатура из 12 клавиш на центральной консоли
7. Интернет-браузер для свободного пользования интернетом (во время стоянки) и для работы с приложениями Mercedes-Benz также и во время движения (погода, поиск точек интереса (POI), поиск через Google, включая сервисы Google Street View (панорамы улиц) и Panoramio (отображение фотографий, привязанных к выбранной на карте точке), загрузка маршрутов через Google, Facebook, новости)
8. Система аварийного вызова Mercedes-Benz (автоматически и вручную)
9. Музыкальный реестр с памятью на 10 Гигабайт для хранения музыки в цифровых форматах MP3/WMA/AАC
10. RDS/двухдиапазонный тюнер + TMC-тюнер и декодер для радиоособщений о дорожном движении (TP/TA)
11. Цветной TFT-дисплей с диагональю 17,8 см
12. Разъёмы USB и AUX-IN в центральном подлокотнике
13. Центральный орган управления на центральной консоли
Система предупреждения о скоростных ограничениях, распознавая эти ограничения на дорожных знаках с помощью закреплённой под лобовым стеклом видеокамеры, будет отображать их на центральном дисплее. Кроме того, эта вспомогательная система сверяет распознанные скоростные ограничения с аналогичными данными в навигационной системе.
Для создания интернет-соединения понадобится мобильный телефон с интерфейсом Bluetooth® и возможностью работы с сетью Интернет.
