Как определить какой версии елм 327

Краткое описание:
Быстро определить поддельный или подлинный ELM327 Bluetooth / Wi-Fi адаптер

Описание:
Данное приложение разработано для определения настоящей версии вашего ELM327 адаптера, т.к. множество китайских клонов данного устройства часто заявляют о неверной совместимости.

1 – подключите Ваш ELM327 адаптер (к диагностическому разъему Вашего автомобиля или же просто к источнику питания).
2 – выполните сопряжение устройств Вашего ELM327 по Bluetooth или подключите его по Wi-Fi к устройству на ОС Android.
3 – Запустите приложение и нажмите на кнопку СОЕДИНИТЬСЯ, выберите тип соединения и при необходимости выберите сопряженный по Bluetooth адаптер ELM327.
4 – После успешного соединения сразу же начнется сканирование адаптера.
5 – Дождитесь окончания сканирования, и в конце на экране будут отображены команды и версии адаптеров, которые должны поддерживаться.
6 – Нажмите РЕЗУЛЬТАТ для детального просмотра отчета сканирования. Здесь Вы можете сохранить отчет на карту памяти.
7 – Вы можете нажать ПЕРЕСКАНИРОВАТЬ, если хотите проверить адаптер еще раз.

ВАЖНО: поддельный адаптер не обязательно должен не работать с Вашим автомобилем или приложением.
Если Вы заинтересованы в переводе приложения на другие языки, отправьте мне email и я вышлю Вам данные, необходимые для перевода.

Спасибо переводчикам:
Русский: obd24.ru

Требуется Android: 2.3+
Русский интерфейс: Да

1.6.12
— added portuguese[Portugal] translation (thanks to Daniel Nunes)
— added lithuanian translation (thanks to Shapras)
— little corrections to persian translation

1.6.11
— added persian language (thanks to Bobak)

1.5.10
— added serbian language (thanks to SkyShop Team)

1.5.9
— added arabic language (thanks to MaiThamDobais)

v1.5.8
— introduced six new commands for new official ELM327 firmware v2.2
— error correction

Источник

Как пользоваться автосканером ELM327

OBD (On-Board Diagnostic) обозначает диагностику и контроль основных узлов автотранспортного средства (шасси, двигателя и некоторых вспомогательных устройств). Для проведения самостоятельной проверки систем чаще всего используется диагностический адаптер ELM327 – компактный прибор, который передает данные о работе авто в режиме реального времени. Все что необходимо для использования ЕЛМ – это ПК, работающий на ОС Windows, телефон или планшет на Андройд или iOS. Если говорить о том, как пользоваться ELM327, то справиться с подключением девайса сможет даже начинающий автовладелец.

Однако прежде чем приступить к эксплуатации устройства, необходимо уточнить совместимость сканера для диагностики с вашим автомобилем.

С какими автомобилями совместим сканер
Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

Во всех описанных выше случаях можно смело пользоваться сканером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

SAE J1850 PWM/VPW;
ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
SAE J1939.
Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.

Как подключить на Android
Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

Подключить ELM327 в соответствующий разъем.
Завести двигатель авто.
Активировать блютуз на мобильном устройстве.
Зайти в настройки смартфона и перейти в «Беспроводные сети Bluetooth».
Нажать на «Поиск нового оборудования».
Дождаться, пока на экране телефона не отобразится список доступных устройств.
Выбрать из них OBD 2 и соединиться с ним. Для этого требуется указать специальный код сопряжения, чаще всего это 1234 или 0000.
Когда подключение ELM 327 bluetooth будет завершено, можно переходить к настройкам. Для этого заходим в Torque и выбираем «OBD 2 настройки адаптера».
Далее, необходимо выбрать устройство Bluetooth, то есть сам сканер ELM 327.
Через некоторое время установится соединение, и можно будет приступать к диагностике систем автомобиля.

Интерфейс программы
Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.

Разберемся, как пользоваться автосканером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

OBD Check Fault Code – позволяет считать и расшифровать возможные ошибки автомобиля.
Realtime Information – счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать «Добавить экран».

Map View – отображает маршрут передвижения.
Во время движения автомобиля водитель может смотреть за показателями датчиков давления, скорости, расхода топлива и многого другого.

Если же вы хотите получать более развернутые данные о системах авто, то рекомендуется подключиться к сканеру ЭЛМ через ПК.

Как подключить на Windows
Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

Подключить сканер в разъем в автомобиле.
Завести двигатель машины.
Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
Повторно нажать «Далее».
В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
Снова нажать «Далее».
Дождаться автоматической интеграции устройства с ПК и нажать «Готово».
На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Как подключить к iPhone или iPad
Чтобы заполучить свой собственный диагностический центр для проверки работы автотранспортного средства не обязательно подключаться к сканеру через блютуз. Более современные модели ЕЛМ оснащены Wi-Fi модулем, который позволяет использовать для получения данных практически любое портативное устройство.

Рассмотрим, как установить такое соединение:

Подключить сканер к разъему в авто.
Зайти в раздел, отвечающий за настройки беспроводного соединения и выбрать сеть «CLKDevices».
Справа будет синяя стрелка, на которую необходимо нажать.
В появившемся окне нужно ввести данные адреса IP и маршрутизатора: 192.168.0.11. Также нужно указать стандартную маску подсети: 255.255.255.0.
Чуть ниже необходимо указать порт 35000.

На этом настройка заключена. Зная, как пользоваться сканером ELM 327, достаточно установить любое приложение для быстрой диагностики и прописать в ее настройках те же самые параметры IP и порта.

Однако стоит учитывать, что при настройке частных сканеров могут возникнуть трудности.

Наиболее частые ошибки при подключении
Проблемы, которые могут возникнуть при соединении:

Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.
ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.
Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.
В заключении
ELM327 – это компактный девайс, который позволит значительно сэкономить на диагностике автомобиля, он прост в использовании и позволяет выводить данные почти на любой ПК или телефон. Тем не менее, перед тем, как самостоятельно подключать автосканер, стоит изучить видео, в котором наглядно показан процесс использования ЕЛМ.

Источник

про китайский елм327, его выбор и проверку.

статья не моя, взята на сайте ABW бай автор Сергей БЕСАРАБ aka stean www.facebook.com/steanlab

Итак, началось все с того, что в 2004 году Европейский союз принуждает всех производителей дизелей, проданных в ЕС, интегрировать в свои авто поддержку протокола OBD II. С этого момента и начинается его победное шествие по рядам автолюбителей (или шествие автолюбителей по рядам автосервисов). Но по-настоящему народной поддержка протокола стала в 2005 году, когда канадская компания ELM Electronics [1] разработала на базе 8-битного микроконтроллера Microchip PIC18F2480 устройство, способное преобразовывать ряд протоколов, используемых в диагностических шинах автомобилей, в стандартный последовательный протокол RS-232 (наш любимый COM-портик).

Помимо версии 327 компания выпускает и другие модификации. Отличие — в количестве поддерживаемых протоколов, которое для 327 является максимальным: SAE J1850-PWM/VPW, ISO 9141-2 (K-Line), ISO 14230-4 (KWP), ISO 15765-4 (CAN), SAE J2411, SAE J1939. Стоимость микросхемы с оригинальной прошивкой варьируется от 15 до 20$. Чистый PIC18F2480 вообще стоит пару долларов.

Устройство назвали ELM327 и в первой версии забыли напрочь, что нужно при программировании контроллера выставить правильные фьюзы и защитить прошивку от чтения и тиражирования. Китайский брат сразу же этим воспользовался и наводнил рынок дешевыми (микроконтроллер и обвес ELM327 намного дешевле канадского устройства) копиями известного продукта. Первые «клоны» появились в 2007 году и к 2010-му оформились в так называемую «версию 1.5», которая триумфально распространилась по миру.

Китайская версия 1.5 полностью копировала оригинальную 1.4b и, нужно сказать, работала весьма неплохо. К месту подоспела и компания Microchip, предложив более дешевую и функциональную замену оригинального PIC18F2480 — PIC18F25K80, которую китайские инженеры массово и внедрили. Притом оригинальные канадские ELM327 до сих пор используют PIC18F2480.

Все бы хорошо, но китайский радиопром решил пойти дальше и обогнать пассивных канадцев. Выразилось это в желании собирать адаптеры на собственной элементной базе. В итоге рынок был наводнен множеством сомнительных решений (STM32F042, BK3231Q, 25K80 QBD327, STM8 и т.д.). Спаять-то спаяли, а вот с прошивкой пошло не все так гладко, как хотелось бы.

На остатках обрезанных прошивок возникла китайская версия 2.1, не имеющая абсолютно никакого отношения к изначальным канадским устройствам. Главный недостаток таких устройств — урезанный функционал и отсутствие поддержки большинства диагностических протоколов. Притом узнать, что конкретно отсутствует, очень тяжело. В большинстве случаев нет поддержки протокола J1850, как минимум ухудшена работа по протоколам ISO 14230/ISO 9141. Выражается это в невозможности подключения к бортовому компьютеру, в отсутствии обработки команд для индивидуального программирования параметров адаптера. Такие адаптеры напрочь отказываются работать с автомобилями, выпущенными в начале 2000-х годов, и не распознаются специализированным диагностическим ПО. Стоит отметить, что владельцы новых машин зачастую рапортуют об успешной работе версий 2.1 на новых авто при подключении по шине CAN и c использованием стандартных OBD II протоколов. Сами китайцы ссылаются на то, что «просто нужно использовать универсальные программы». Действительно, бывают случаи, когда даже версии 2.1 достаточно для просмотра базовых параметров и сброса некоторых ошибок. Но все это — игра в рулетку, и многие благодаря невысокой стоимости версии 2.1 играют неоднократно. Попадаются очень редкие экземпляры, которые поддерживают работу как по шине CAN, так и по шине K-Line.

Но лучше версии 1.5 может быть только версия 1.5. Поэтому каждый автовладелец, заинтересовавшийся самостоятельной диагностикой авто, должен ориентироваться на два ключевых параметра: version 1.5 и PIC18F25K80.

Как уже говорилось, изначально копии были не хуже оригинала, даже все детали были распаяны на местах. Но, как говорил Гераклит, «все течет, все меняется» (а во так по-ихнему: πάντα ρεῖ καὶ οὐδὲν μένει), а значит, и китаец захотел прибыль побольше, а денег вложить меньше. Отбросил ненужные, на его взгляд, протоколы, детали, строчки кода и т.п. Зато теперь Вася из гаражного кооператива может и себе, и друзьям на новый год купить 25 штук OBD mini Bluetooth. И выкинуть через пару дней, так как «не работает» и т.п.

В один прекрасный день и вашему покорному слуге вдруг понадобилось в полевых условиях диагностировать ошибки автомобиля. Хочешь не хочешь, придется разбираться. Благо товарищ принес нерабочую такую штучку с синей кнопкой «на запчасти». Грех было не разобрать, не попробовать починить. Но, начав читать, понял, что чинить не надо, — «надо правильная штучка покупать». Итак, с водой закончили, переходим к матчасти. В «синей кнопке» (см. картинку) был, мягко говоря, далеко не PIC18F2480, а «солянка» из BK3231Q + MCP2515 + TJA1040.

Ремонтировать, допаивать там что-то можно было, но в итоге приборчик бы все равно ничего толкового не показал. Набор команд там все равно обрезанный. Поковырявшись, я для себя установил некоторые правила, с помощью которых можно подобрать правильный (насколько это возможно) «клон» ELM327.

Сразу стоит определиться с понятиями и рассказать, что конструктивно все адаптеры интерпретируют диагностические сообщения и передают их по последовательному интерфейсу пользователя. Принимать эти данные можно либо по беспроводным Bluetooth/Wi-Fi, либо по USB. Если все, что вы планируете делать с помощью адаптера, — это иногда просматривать ошибки на смартфоне, то вам вполне хватит беспроводного адаптера. Если же планируется еще и что-то перепрошивать, желательно обзавестись версией USB. Менять скорость адаптера с Bluetooth нельзя (она фиксирована и составляет 38400), поэтому можно только читать диагностические сообщения и конфигурировать модули (с некоторым ограничением). Помимо невозможности увеличения скорости обмена присутствует и такая проблема, как нестабильность пинга. Время прохождения данных плавает, задержки могут достигать критических значений, при которых модуль выходит из режима программирования. Поэтому большие объемы данных передать через Bluetooth не представляется возможным. Только USB или переделка Bluetooth на USB. Из всего множества адаптеров USB очень желательно покупать с драйвером USB на
чипе FTDI. Он будет работать на скорости 500 кбит/с. Есть упоминания о том, что хорошо тянут скорость и адаптеры на чипах Prolific.

В общем, возвращаемся к покупке. Есть два возможных варианта: покупка «у китайцев» (время терпит) или покупка на у нас в интернет-магазинах (нужно срочно).

Для первого варианта алгоритм следующий:

1. Ищем устройства по ключевым словам «ELM327 OBD PIC18F25K80» (для Bluetooth) или «ELM327 OBD PIC18F2480 FTDI» (для USB). Присматриваемся к продукции фирмы VGATE (но проверяем по методике ниже). В большинстве случаев будет достаточно беспроводного адаптера, но есть автомобили вроде Ford, которым для перепрошивки, например, нужны высокие скорости (>500 кбод), доступные только через протокол USB (а микросхема FTDI232 — стандарт качества для преобразователей USB-RS232, хотя последнее время хвалят и Prolific).

2. Важно, что корпуса хороших и плохих адаптеров внешне выглядят полностью идентично, поэтому необходимо смотреть на внутреннее устройство. Среди найденных объектов отбраковываем те, у которых нет фотографий внутренностей (продавец отказывается предоставить) или на фото плата не видна, маркировка микросхемы/компонентов или микроконтроллер залит компаундом — так называемая «капля», или «сопля» (см. фото). Внутри, скорее всего, какая-то бескорпусная STM.

Источник

ELM 327 1.5 как отличить подделку от оригинала!

Хотел заказать себе ЕЛМ 327 но узнал очень многое. Оказывается Версии лучше подходят 1.5 чем 2.1 которые либо не подключаются либо не показывают температуру.
Ещё узнал что есть ЕЛМ 327 с оригинальным китайским чипом PIC18F25K80 (аналог английского натурального, подробнее ниже в истории)

, а есть без чипа на сайте Алиэкспрес — это другой китайский чип менее производительный, который хуже работает и в других случаях от него машина может тупить и даже возникнуть ошибки!

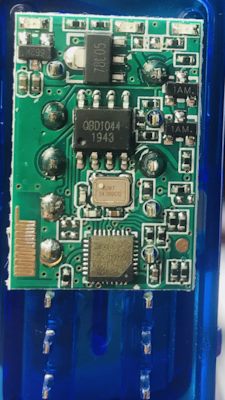

«Плохими» китайским (поддельными) считаются адаптеры, построенные на более дешевых микросхемах STM32F042

, BK3231Q, 25K80 QBD327, и неизвестных чипах залитых каплей черного клея без надписей

.
Отдельного внимания заслуживают появившиеся в 2017 поддельные адаптеры, сделанные на чипе QBD327 перемаркированном как PIC18F25K80 и совпадающим с ним по размерам. Отличить эту подделку можно по следующим признакам:

Логотип (M) на поддельном чипе обычно смазанный, а на настоящем — четкий
В третьей строке маркировки поддельного чипа содержится строка 14309MP или 1643URE; на настоящем чипе там закодирована дата производства
Недалеко от чипа находится кварцевый генератор с указанной частотой 16.000MHz; настоящий PIC18F25K80 работает с генератором на 4.000MHz
Поддельный адаптер не поддерживает команду ATPPS (по крайней мере в настоящий момент); адаптер с оригинальным чипом в ответ на команду ATPPS (можно отправить через «пользовательские команды» CVTz50 DEMO) выдает длинную строку.
Немного истории откуда появился неоригинальный китайский ELM327^ ELM327 был создан канадской компанией ELM Electronics и в течение нескольких лет были выпущены версии с 1.0 по 1.4b. После выпуска версии 1.4b ELM Electronics перепрыгнула на версию 2.0+ (более продвинутую) и никогда не выпускала ELM327v1.5. Микропрограмма оригинального ELM327 работала на чипах PIC и изначально не имела защиты от копирования, чем воспользовались пираты, которые скопировали прошивку и начали собирать с ней адаптеры под видом версии 1.5. Несмотря на использование дешевых компонентов и вызванные этим проблемы со стабильностью (например, плохая работоспособность при отрицательных температурах), получившийся клон оказался довольно удачным и стал в какой-то степени эталоном качества китайских ELM327, «хорошей версией 1.5».
Более полная информация cvtz50.info/ru/elm327/
ЕЩЁ на многих сайтах продают с 2 слоями микросхем это старые версии выпущенные 4 года назад и подходят не ко всем эбу или глучат иногда

А у вас оригинальный ELM вы вскрывали коробочку? проверьте и напишите отзыв) а также ссылки где можно заказать нормальный работающий ЕЛМ 1.5 версии. Репосты (поделится) приветствуются))) Спасибо за внимание!
И так заказал я сканер по цене 360 руб искал чтоб подешевле и оригинал был в итоге вскрыл крышку и действительно пришел оригинал

Подключился быстро работает замечательно-версия 1.5

Hyundai Accent 2005, двигатель бензиновый 1.5 л., 102 л. с., передний привод, механическая коробка передач — электроника

Машины в продаже

Hyundai Accent, 2007

Hyundai Accent, 2007

Hyundai Accent, 2008

Hyundai Accent, 2005

Комментарии 42

Это я так понял голимый левак, но работает с андроидом

просто может машина тупить или еще что то с леваком

Вот такой попался. Халява!

Купил уже больше десятка адаптеров, всем друзьям и знакомым. Всегда беру версию 1,5. Ни разу не попалась подделка, все работают как надо. Последнюю взял WIFI ru.aliexpress.com/item/EL…5K80-327/32961540805.html

Если посмотреть эту ссылку, то продавец какой то мутный и продал всего 4шт)

Один из них мой.
Вот у этого мутного 😁 продавца есть адаптер m.ru.aliexpress.com/item/32383340743.html
4400 заказов нормально? Не мало?

Ааа) Тогда понятно. Один хрен, все они просто перекупы и наверное можно дешевле найти, а wi-fi актуально для Яблока

Да у него там и с блюпупом полно

А если на WiFi купить к андроиду подойдёт?

Дороговат 960 р сейчас

У меня такой, V1.5 работает и коннектиться без проблем

ссылка осталась? по чем брал?

Нет уже таких у этого продавца что я брал с али., цена была 341.
Ниже предоставили ссылку другого магазина., правда там отзыв только один, надеюсь правильный)

Есть еще ELM 327 версии 1.5 c WiFi, работает с CVTz50, а ЕLM версии 2.1 не работает с этим приложением.

взял вот такой на OZON качество сборки хорошее как внутри хз обошелся в 491,89 руб

Существует несколько вариантов китайских клонов:

Старые клоны, у которых указана версия “v.1.4” or “v.1.5”. Они были изготовлены на том же чипе, что и оригинальный ELM327, поддерживали 90% команд и, в большинстве случаев, работали также хорошо, как и оригинальный ELM327. К сожалению, хитрые китайцы решили “оптимизировать” бизнес и перейти на более дешевый вариант клона, поэтому сейчас очень сложно найти хороший старенький клон.
Новые клоны, у которых указана версия “v.2.1” (иногда уже указывают 2.2). Это просто кусок говна. У 100% этих клонов есть различные глюки (см. список ниже). Если вы видите дешевый адаптер версии “2.1” и у вас нет полной уверенности, что это оригинальный ELM327, НЕ ПОКУПАЙТЕ ЕГО!
Хитрожопые китайцы осознали, что покупатели стремятся купить адаптер версии “1.4” или “1.5” вместо полной глюков версии “2.1”. И что же они сделали? Они просто изменили строку с номером версии с “2.1” на “1.5” и теперь продают тоже самое говно версии “2.1” под видом “1.5”.
Качественные современные китайские клоны. Обычно производители таких адаптеров указывают свое название. Т.е. вы покупаете не просто “ELM327 OBDII adapter”, а некий “фирменный” адаптер, например Viecar, V-Gate, KONNWEI. Такие адаптеры практически не отличаются от оригинальных ELM327. Отличительной особенностью таких адаптеров является исполнение в оригинальных корпусах. Так, настоящие адаптеры Viecar выглядят продолговатыми, ровными и чуть длинней, чем обычные адаптеры. Адаптеры V-Gate имеют кнопку и прорезиненный корпус. Фирменные адаптеры всегда идут в качественной упаковке, а не просто в прозрачном целофане.
Подделки под фирменные китайские клоны. Да, ситуация с подделками вышла на новый уровень. Теперь можно встретить подделку под фирменный китайский клон. Отличить подделку обычно очень просто – у нее будет явно заниженная цена, простой корпус, отсутствие фирменной упаковки.
Некоторые советуют искать определенную версию адаптера (1.4, 1.5) и не покупать адаптеры версии 2.1. Эти советы уже утратили свою актуальность и ориентироваться на номер версии адаптера совершенно бесполезно!

А вот список известных проблем с “некачественными” китайскими клонами:

Самое простое – он может вообще не работать.
100% этих клонов не поддерживает полного набора команд оригинального ELM327. Некоторые из них даже не поддерживают базовые команды.
Некоторые из них не поддерживают все протоколы, которые поддерживает оригинальный чип ELM327. Большинство клонов версии “2.1” не поддерживает протоколы SAE J1850 PWM/VPM, так что с ними вы не сможете подключиться к старым автомобилям марок Buick, Cadillac, Chevrolet, Chrysler, Dodge, GM, Isuzu, Ford, Lincoln, Mazda
