Как подобрать втулку для велосипеда?

2) Количество отверстий

Чтобы подобрать велосипедную втулку, необходимо определиться со следующими параметрами:

1) Тип крепления

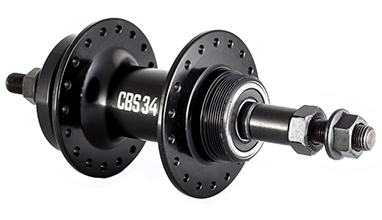

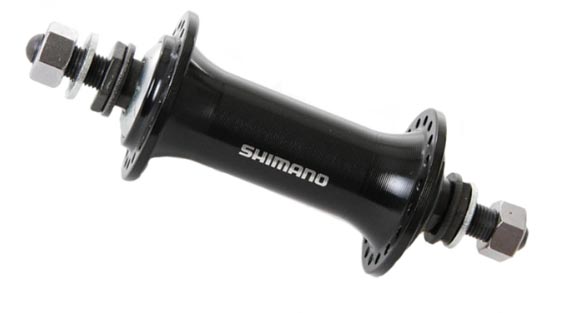

Под гайки (рисунок слева), один из самых надежных способов креплений, но требует инструмента при снятии колес.

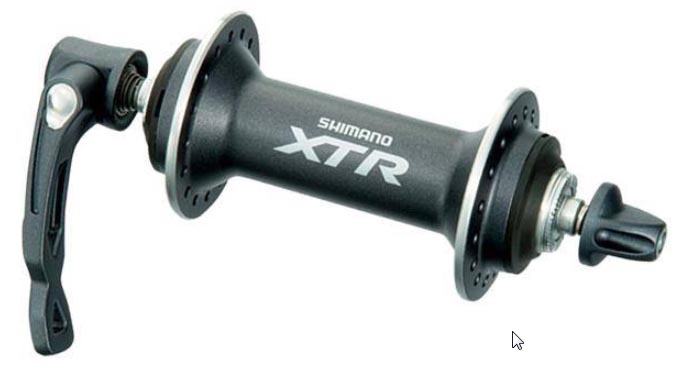

Под эксцентрик (картинка по центру), более удобный тип крепления, позволяет быстро и легко снимать колеса без помощи инструмента.

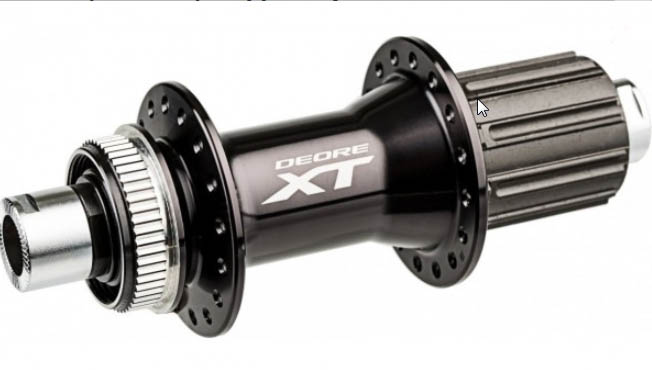

Полая ось (картинка справа). Так же не требует инструмента для снятия колес, но есть модели которые могут откручиваться шестигранником. Данные шестигранники есть почти во всех мультитулах которые рекомендуется иметь любому велосипедисту так же как запасную камеру и насос.

2) Количесвто отверстий

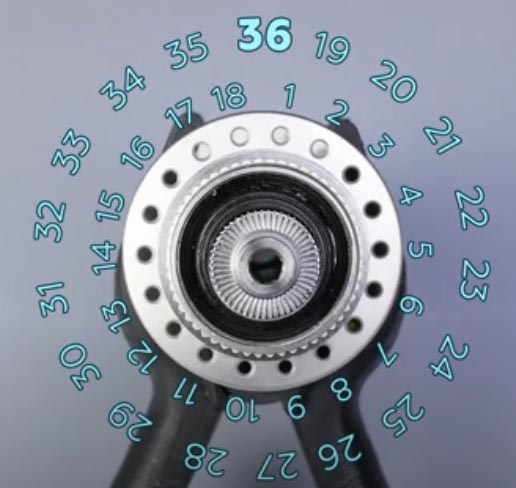

Далее следует определиться с количеством отверстий для спиц. Самые распространенные 28/32/36.

Количество отверстий втулки должно совпадать с количеством отверстий обода.

3) Тип подшипника

Далее определись желаемый тип подшипника:

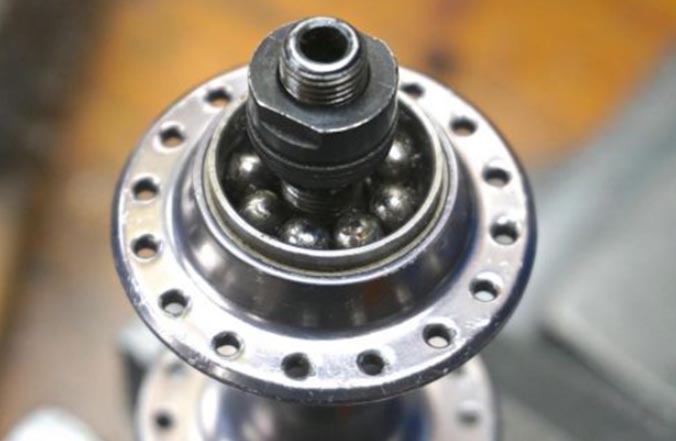

Насыпные (картинка слева), используются в большинстве бюджетных втулок. Настройка данных подшипников сложна для неопытных велосипедистов, но является очень точной относительно люфт/накат. Так же данный тип подшипников устойчив к боковым типам нагрузок и достаточно ремонтопригоден. (SHIMANO во всех своих втулках использует данный тип подшипников, даже в самых дорогих и предназначенных для экстремального катания).

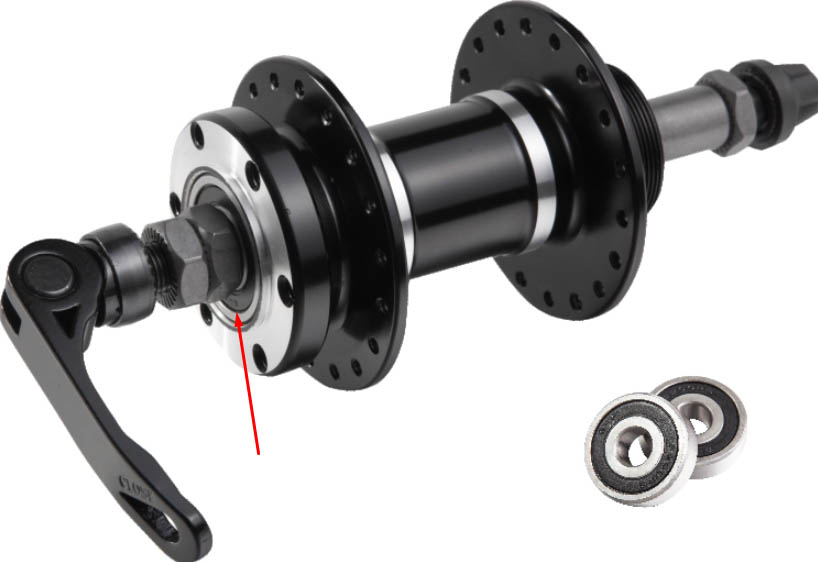

Промподшипник (картинка справа). Главное преимущество данного типа подшипника это отличный накат, тишина и простота обслуживания. Не требуется сложных настроек. Отличная защита от воды и грязи.

4) Тип тормоза

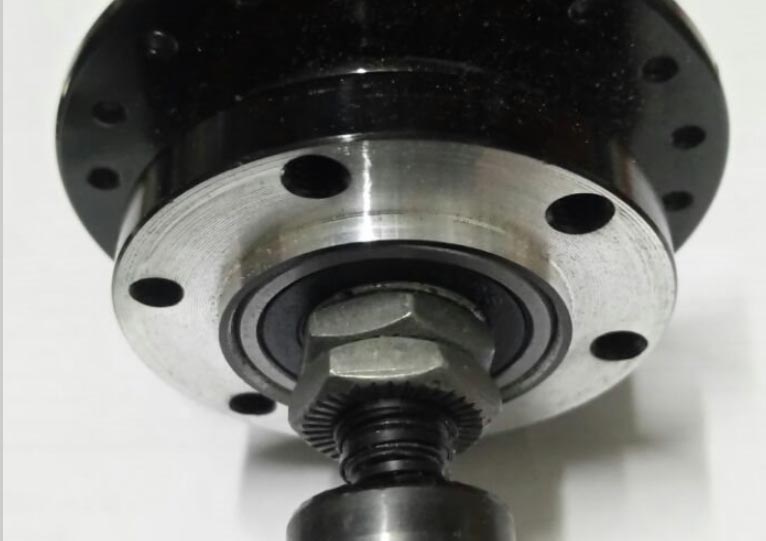

Дисковый тормоз под 6 болтов, позволяет установить тормозной ротор на 6 болтов. Крепление на обычные болты под шестигранник или торкс. (Крайне редко встречаются крепления под 3 и 4 болта, в России практически не используются)

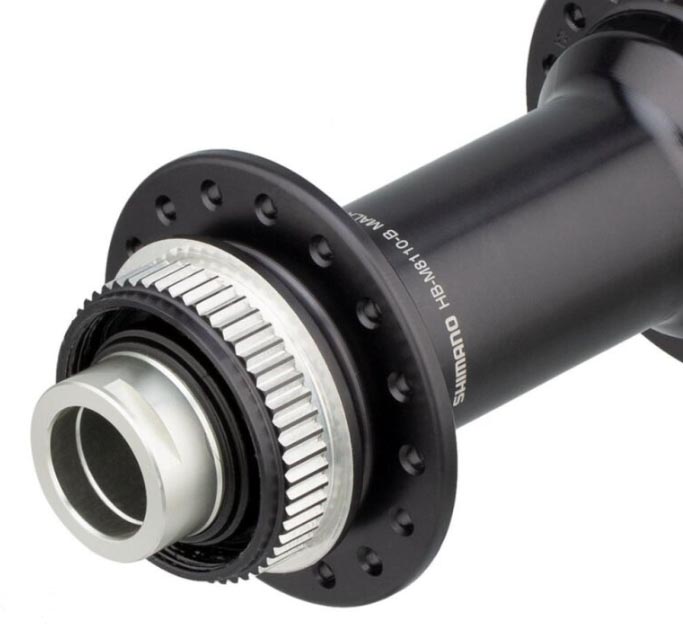

Center Lock (35 мм.) и Center Lock Oversize (47 мм.) Данная разработка крепления принадлежит компании SHIMANO. Вес конструкции меньше чем у крепления на 6 болтов, но для установки требуется спец. ключ, такой же как и для установки кассеты велосипеда. Так же в случае где применяется гайка с внешними шлицами подойдет съемник каретки для HollowTech 2.

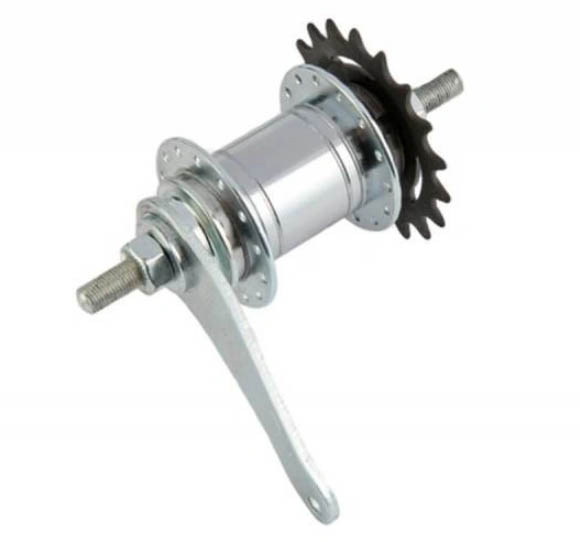

Ножной тормоз. Сам механизм тормоза встроен во втулку и приводится в действие небольшим вращением педалей назад.

5) Тип трансмиссии

Следующим шагом определяем тип трансмиссии втулки.

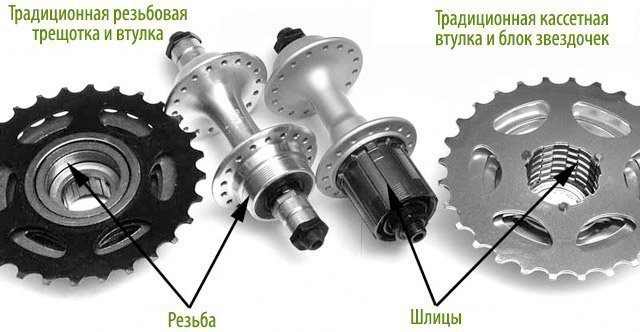

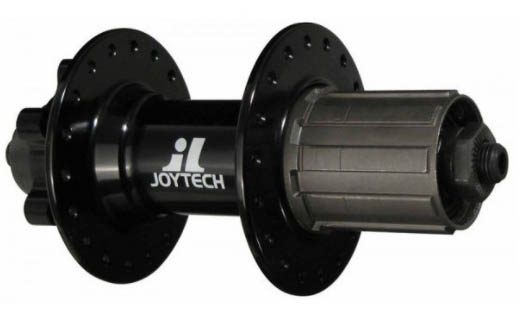

Кассета. Позволяет выбирать различные комбинации передаточного числа в широком диапазоне, количество передач может достигать 12, отсутствует механизм вращения колеса, за счет этого имеет малый вес, крепление осуществляется прижимной гайкой, а сама кассета надевается на барабан втулки на шлицы.

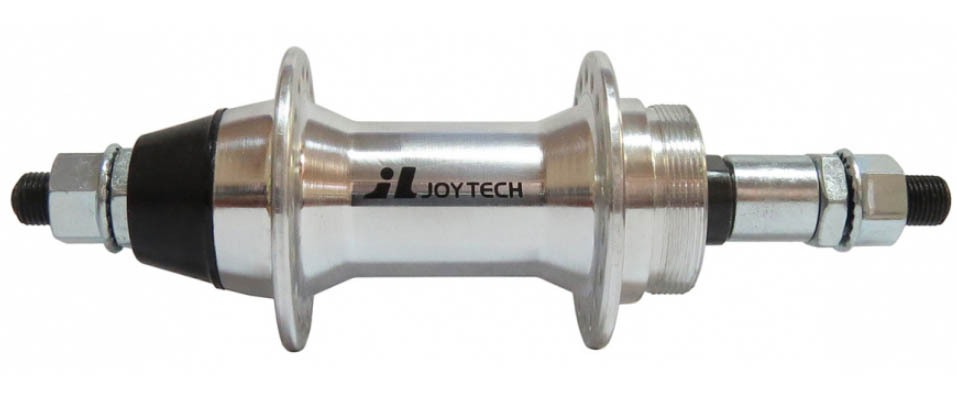

Трещетка. Внешне аналогична кассете, крепление осуществляется на резьбу втулки, имеет механизм вращения колеса, но из-за этого и больший вес. На данный момент количество передач достигает всего 9. Используется в низком ценовом сегменте.

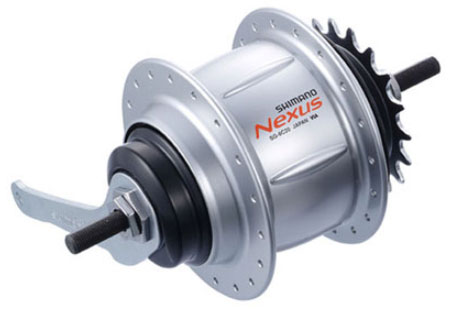

Планетарные втулки. Механизм переключения находится внутри самой втулки и очень надежно защищен от грязи. Такие втулки почти не требуют обслуживания. Так же преимуществом является возможность переключения передач на месте. Устанавливаются в основном на городские велосипеды. Но имеют большой вес и стоимость.

Так же потребуется уточнить физический размер OLD. Это размер расстояния между дропаутами, на некоторых рамах и вилках может отличаться в зависимости от модификации.

Источник

Всё о велосипедных подшипниках

Важнейшие элементы велосипеда – подшипники – вдыхают жизнь в велосипед. Вы не сможете крутить педали, катиться, поворачивать без подшипников. В этой статье мы подробно остановимся на разных типах подшипниках, применяемых в конструкции велосипеда, и рассмотрим способы ухода за ними, чтобы продлить срок их службы.

Насыпные подшипники

Данный вид подшипников считается традиционным и наиболее распространенным в конструкции велосипеда. Он состоит из трёх частей: специальной чашки, шариков и конуса. Такие подшипники можно и по сей день встретить во втулках колес – чашки находятся на втулке, а конусы накручиваются с двух концов оси, образуя тем самым единую систему, в которой шарики свободно вращаются.

Такие подшипники ценятся в первую очередь за простоту конструкции и лёгкостью ухода. При обслуживании такого подшипника следует уделять внимание аккуратности сборки и затяжки конусов, чтобы с одной стороны не ослабить слишком сильно и не получить люфт, а с другой стороны – не пережать и не увеличить износ конусов с чашками в разы. При правильном уходе и своевременной смазке с заменой шариков такие подшипники могут «проходить» довольно долго.

Сепараторные подшипники

Схожие по функционалу, но отличающиеся по конструкции от насыпных – сепараторные подшипники. Их особенность – шарики в таком подшипнике установлены в специальном сепараторе, который устанавливается в необходимый узел велосипеда.

Большие требования предъявляются к уходу за такими подшипниками. В первую очередь при недостаточной чистке и смазке страдают шарики, которые можно легко и быстро заменить. Если этого не было сделано, начинается износ конусов. Замена конусов стоит дороже, к тому же иногда сложно найти подходящий конус на определенный тип подшипника. Следующий этап, требующий замены подшипника и чаще конструкции целиком – это износ чашки. В таком случае меняется втулка целиком, рулевая или педали.

Игольчатые подшипники

Такие подшипники, к сожалению, не так широко распространены на рынке. В их конструкции применяется не традиционный металлический шарик, а металлический цилиндр. Игольчатые подшипники высокого качества могут показывать очень высокое качество работы и выдерживать большую нагрузку за счет большего распределения веса на внутренние части.

При производстве таких подшипников требуется уделять внимание качеству производства деталей и их обработке, при некачественной сборке такой подшипник выйдет из строя быстрее обычного шарикового подшипника. Одна из главных причин, по которой такие подшипники перестали использовать в рулевой (вращательные нагрузки), это их плохая способность выдерживать прямолинейные нагрузки (вперед и назад).

Промышленные подшипники

Прогресс не стоит на месте и на данный момент самым оптимальным вариантом подшипника считается промышленный подшипник. Он состоит из специального картриджа с шариками, который монтируется в определенное посадочное место велосипеда (втулка, рулевая, каретка и т.д.). Шарики спрятаны в специальную дорожку между внутренним и внешним кольцами, заправлены смазкой и закрыты пыльниками. Это не даёт им 100% защиту от грязи и воды, так что такие подшипники тоже приходится обслуживать.

Главными достоинствами таких подшипников можно назвать относительную дешевизну при производстве, а также простоту замены. Даже если картридж с шариками полностью изношен, он не разобьет посадочное место и узел, где он установлен, но это не значит, что такие подшипники не надо обслуживать. К недостаткам можно отнести сложность обслуживания таких подшипников, так как их нельзя полностью разобрать и промыть.

Втулки скольжения

Еще один тип подшипника, используемый в роликах переключателей и в конструкции подвесок велосипедов, также именуется бушингом. Конструкция такого подшипника представляет собой металлический цилиндр и специальная металлическая втулка, которая в него вставляется. Для уменьшения трения и плавности работы трущиеся части смазываются.

Керамические подшипники

Специальная линейка, созданная для максимальной «скорости» подшипника, имеет в своей конструкции изделия из керамики. Керамические подшипники – по-настоящему прорывное решение, однако у него есть свои недостатки. Так, например, в подшипниках используется смазка более жидкой консистенции в меньшем количестве, что увеличивает скорость вращения, но делает доступ грязи и воды к шарикам более лёгким.

Керамические шарики твёрже и более износоустойчивые, так что стальные дорожки колец изнашиваются быстрее и подшипник требует замены. Полностью керамические подшипники (шарики и дорожки) дороги в производстве и требуют высокой точности обработки, но служат дольше любых других подшипников.

Из чего сделаны?

Современные подшипники производятся из разных материалов, таких как хромированная сталь, нержавеющая сталь, азотистая сталь и нитрид кремния. В зависимости от места применения подшипники изготавливаются из комбинаций разных материалов таким образом, чтобы у покупателя был выбор подшипника под свои нужды (долговечность и надежность или лёгкость и плавность работы).

Уход за подшипниками

Велосипед устроен так, что все вращающиеся части должны работать плавно и без излишнего трения, залог этому – своевременное обслуживание. Если речь заходит об обслуживании подшипников, то следует разделять уход за насыпными подшипниками и промышленными подшипниками.

Насыпные подшипники при обслуживании следует достать из чашки и тщательно промыть. От грязи и остатков смазки вычищается также сама чашка и конус. Перед установкой шариков их следует проверить на предмет выработки и при необходимости заменить. Также следует проверить конус и чашку на предмет наличия образования дорожек – в таком случае они также подлежат замене. После промывки подшипника, шарики или сепаратор смазываются, посадочное место также смазывается и подшипник собирается.

Отличие и удобство промышленного подшипника состоит в том, что при его выходе из строя он попросту меняется и не требует замены других частей механизма. Полностью разобрать промподшипник не получится, как максимум – снять пыльник. После этого сепаратор тщательно промывается от грязи и оставшейся смазки, а затем в него закладывается новая смазка и закрывается пыльником.

Источник

Подшипники в велосипедных втулках – промышленные или насыпные?

Спор о том, на каких подшипники втулки лучше. имеет давнюю историю.

На мой взгляд, плюсы и минусы есть и у тех и у других и использование каждого типа подшипников связано не с тем, лучше он или хуже, а с тем в каких условиях будет он эксплуатироваться, качеством, стоимостью приобретения и дальнейшего обслуживания.

Прежде всего, напомним, для чего вообще используются подшипники.

Задача подшипника: снижение силы трения между вращающимися и статичными частями деталей и механизмов.

В случае со втулкой – подшипник обеспечивает качение колеса. Ось втулки неподвижно закреплена в вилке или дропаутах, а корпус, с закрепленными спицами вращается на подшипниках.

Насыпные подшипники

Это самый распространенный тип подшипников, используемых в велосипедных втулках.

Представляют собой набор шариков, размещенных внутри втулки в специальном расточенном желобке (канавке) и прижатых к ней специальными конусами.

Часто внутренняя чашка, на которую опираются шарики подшипника впрессованы во втулку или являются ее непосредственной конструктивной частью. В чашках находится смазка и шарики подшипника, которые, прокручиваясь и перекатываясь, создают опору при качении. Прижимаются шарики к чашке конусами с разных сторон.

Они требуют регулярной чистки и смазки, т.к. менее защищены, чем промышленные, и в них может попасть грязь и вода. Процедура переборки насыпных подшипников достаточно простая.

Минусы насыпных подшипников

Плюсы насыпных подшипников

Часто к плюсам таких подшипников относят возможность обслуживания в полевых условиях и неприхотливость в эксплуатации.

В этом моменте не всё так просто.

При их обслуживании особое внимание должно быть уделено аккуратности при сборке подшипника и затяжке конусов. Идеально законтрить, прижать подшипники без люфта и при этом не перетянуть, иначе износ конусов и чашек увеличится в разы. Еще один нюанс в том, что, если повредить чашки, то придется менять всю втулку целиком.

Промышленные подшипники.

Промподшипник — это конструктивно отдельный элемент, состоящий из:

Минусы промышленных подшипников

Плюсы промподшипников

Проанализировав все характеристики, взвесив все «за» и «против», можно прийти к выводу, что несмотря на более дорогую стоимость промышленных подшипников, их установка и использование в результате более оправданы.

Однако, не все так однозначно.

Не смотря на кажущееся явное превосходство пром подшипников, японская фирма Shimano почему то на своих втулках ставит, в основном, насыпные подшипники. И явно их инженеры это делают не спроста. Хотя уже и у них появились втулки на промах.

Всё дело в качестве изготовления и используемых материалах!

Насыпной и пром подшипники могут быть разного качества. Использование дорогих и качественных материалов и передовых технологий, позволяет добиться во втулках даже не самого высокого уровня, например Shimano Deore, очень приличного наката. Для любителей простых покатушек втулки, классом выше, чем Deore, – это просто не нужное облегчение веса и понты. Ведь, вес уменьшается не намного, по сравнению с весом велосипеда, зато стоиость резко растет. А вот для профессиональных соревнований каждый грамм на счету!

Источник

Велосипедные втулки: разновидности, выбор и уход

Для некоторых людей велосипедный механизм очень простой в понимании, а для некоторых это достаточно сложная конструкция. Все зависит от опыта, самого байка и детали, которую нужно заменить или починить. К примеру, прогулочный велосипед будет легче починить, чем любой спортивный байк. Но в итоге, каждая конструкция это некая система, в которой все детали взаимосвязаны и нельзя какие-то из них исключить. Втулки колес входят в разряд именно таких конструкций.

Они созданы для равномерного распределения круговой и радиальной нагрузки на колеса. Иногда отвечают за функцию торможения и переключение скоростей.

Как видим, веловтулки основополагающая часть комфортной езды. Рассмотри их характеристики, различие и правильный технический осмотр.

Как устроена велосипедная втулка

Впервые веловтулка была испробована на велосипеде. Его работа состояла в обеспечении кручения колес, а его основой были шариковые подшипники. Самыми популярными стали:

Втулка, которая устанавливается спереди это самый простой механизм. Она состоит из корпуса, оси, которая крепится к дропаутам, крепления и подшипников, имеет вставки для защиты, еще их называют пыльниками.

На всех байках этот механизм одинаков. Может отличаться только материал, из которого изготавливают детали, их вес, прочность, уровень защиты и тип подшипников качения.

Веловтулки переднего колеса легче задних и не такие сложные в понимании. А всё потому, что спереди нагрузка меньше, чем сзади, а передние детали легче снимать и монтировать самостоятельно. Сложность конструкции заднего колеса связана со свободным ходом.

Виды велосипедных втулок и их различия

Фирмы производители изготавливают их литыми, точеными и штампованными. В отличии от штампованных и точеных, литые не такие прочные, а еще они легче по весу.

Но при бережном использовании, такой корпус тоже может прослужить длительное время.

Практически на все втулки устанавливаются конусные подшипники, с радиальным упором. Рассмотрим, как происходит установка:

За счет высокого уровня эксплуатации и возможности заменить, данные подшипники стали самыми распространенными.

Задние втулки – разновидности и принципиальные отличия

Как мы говорили выше, осевой механизм заднего колеса сложнее тех, что спереди. Веловтулки имеют трещотку, тормозные диски и вставки под кассеты. Модели с планетарными переключателями скоростей имеют достаточно сложную шестеренную систему. Но, как и двадцать лет назад, так и сейчас они имеют тормоза.

Устройство веловтулки, что располагается сзади, разделяется на такие типы:

Классическая узкая втулка имеет сходство с передней. Они монтируются на скоростные байки, где установлен механизм свободного хода. Идет прямая передача нагрузки от педалей на ось. Служит для передачи вращения от оси к втулке лишь при направлении кручения педалей вперед. Используется как обгонная муфта, которая автоматически сцепляет или расцепляет собачки с пазами на внутренней стороне корпуса втулки в зависимости от направления их кручения.

Планетарная втулка одна из востребованных, имеет защиту от влаги, грязи и т.д. Система планетарного вращения имеет 3 скорости:

У высокоскоростных трансмиссий установлено – 5, 7 или 8 скоростей. Используются, как правило, для прогулочных городских байков.

Барабанные и червячные втулки, монтируются на заднее колесо велосипедов с одной передачей. Замедление движения происходит за счет надавливания на педали назад.

Разница между червячным и барабанным тормозным механизмом основана на том, что у червячного внутренняя стенка корпуса соприкасается к резьбовому шнеку, в то время когда звезда крутится.

Плюсы колодок торможения:

Flip-flop — это механизм, который дает возможность повернуть колесо на 180 градусов. С обеих сторон установлены звездочки различных размеров, и исходя из условий езды, колесо будет повернуто большой звездой или звездочкой поменьше. Двухзвездочная втулка не оборудована тормозным механизмом и системой свободного хода, а та, что находится сзади, распределяет усилия на обе стороны.

Педаль => Колесо => Педаль

Велосипедные втулки с амортизационными качествами вышли на рынок совсем недавно и мало кто ими пользуется. Устанавливается на оси переднего колеса для уменьшения ненужной вибрации. Для амортизации снаружи установлены эластичные вставки.

Разновидности креплений на раму

Крепления разделяются на 3 вида:

Эксцентрики выходят на первое место по удобству, а скорость демонтажа колес происходит за считанные минуты. Механизм достаточно крепкий, но такое крепление не для агрессивной езды.

Для экстремальных ездоков были созданы крепления гибриды — эксцентрик гайка. Ось закрепляется на дропауту с правой стороны с помощью гаек, а с левой стороны с помощью рычага зажимается. То есть нужно проделать следующее:

Эти манипуляции дадут нам надежно закрепленное колесо, которое не потеряет своих качеств, при экстремально быстрой езде по неровным дорогам.

Как разобрать, смазать и собрать заднюю и переднюю втулку велосипеда

Со временем все ломается или повреждается, этого ожидает каждый владелец велосипеда. В случае повреждения осевой системы колес можно справиться самостоятельно. Но как определить поломку или повреждение втулки?

Чтобы избавиться от трещины нужно разобрать колесо, все остальные проблемы можно решить и без этого. Не каждый велосипедист может с этим справиться, поэтому во избежание неприятностей, лучше доверить это дело специалисту. Демонтаж спиц осуществляется на раз-два, а вот установить обратно не факт что получится. Для уверенных в своих силах велосипедистов мы предоставили алгоритм действий для самостоятельной разборки велосипедной втулки:

Разборка червячного узла заднего колеса

Когда вы перебираете детали для чистки и смазки, в первую очередь смазывается корпус, а все разобранное нужно будет собрать в обратном порядке. Перебираются детали очень быстро и легко, не потратите и тридцати минут, но важно знать, что втулки лучше смазывать специальной смазкой.

Бывают случаи, когда беда не приходит одна, и приходится заменять не одну деталь, а несколько, например: ось, шайбу или же втулку целиком. Для этого лучше обратиться к мастерам своего дела, чтобы они заменили спицы колес. Ну а что касается оставшихся деталей, самому их будет достаточно легко поменять. Итак, начинаем с:

Осевые гайки должны быть затянуты так, чтобы не препятствовать вращению. Как видите, в разборе передней втулки нет ничего сложного, задняя втулка усложняется кассетами, которые нужно снять и тормозными дисками. Усложняет конструкцию так же встроенный механизм свободного хода. Поэтому к сборке и разборке нужно относиться с особой внимательностью.
