как определить какие мозги на ваз 2110
Помогите определить что за мозги (эбу) и какой кабель нужен
День добрый, спасибо все за ответ по поводу расположения эбу в машине, сегодня залазил — смотрел.
Там такая коробка.
наклейка отклеена, из того что осталось — надпись «21124-32»
По внешнему виду это ЯНВАРЬ 7.2 Но я могу ошибаться. Есть какие-то признаки на которые стоит обратить внимание, чтобы точно понять?
Судя по всему отсутствует кабель колодки диагностики. Может кто-то подскажет как он правильно называется, где его приобрести.

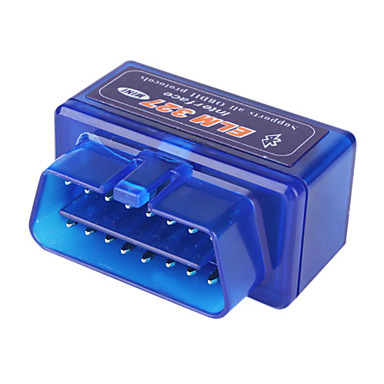

И последний вопрос, какую версию ELM 327 это чудо поддерживает? 1.5? 2.0? 2.1?
Может кто-то заказывал себе?
Комментарии 37
у меня просто стоит вот такой комп
у меня показыват какие мозги стоят январь 5,1
не покажет ничего этот бк, что у меня, он только расход считает и часики
не покажет ничего этот бк, что у меня, он только расход считает и часики
по позже с фоткою январь мозги и сброшу тебе фото ок?
не нужно, уже разобрались что это 7.2
не ошибки он должен показывать какие стоят мозги!
бортовик стоит у тебя?
Штатный, он ошибки не читает.
Вопрос тоже по теме. Как мне сказали на диагностике, стоит январь 7.2. Я посмотрел к нему подключена колодка бош, такое может быть?
Что значит подключена колодка бош?
Вот на этом штекере надпись бош
А, ну это не о чем не говорит) я ниже писал про визуальные отличия контроллеров.
ну не факт, возможно и бош
подключится ) потому что вот только с 14ки снял эбу 2004г там бош стоит точно такой же по виду )
У боша и М73 крышки из токого алюминия, январь из толстого дюраль… Отличить можно даже на ощупь.
на такой случай у меня 2 пока кабеля ) чтобы была совместимость ) и не блютуски )
Ноутбука нет и не ужен особо, ради этого не хочу покупать, поэтому блютус вариант интереснее…
функционал меньше ) у меня елм ваг и еще j2534 скоро придет )
я шить его не собираюсь, мне только ошибки смотреть нужно и показания снимать. насколько знаю всё это такая штука умеет
не заказал ещё эту штуку, с версиями хочу разобраться что брать. и диагностический кабель нужен, потомучто в разьёме на эбу его нет —
Это 100% полноценный январь 7.2, s008.radikal.ru/i304/1608/6d/a3cc39f37991.jpg
ЕЛМ будешь заказывать, бери только v1.5 остальные не пашут с этими мозгами и не скупись, если дешево то скорее всего фуфло и смотри о продоване отзывы. Кит. нае…ют жестоко, я заказывал аж три у разных продованов, не один не пошел, хотя все киты орали что все хорошо май френд). Лишь на четвертом который подороже пришел нормальный 1.5 сконектился OpenDiagом в момент, и до сих пор работает. Так что будь аккуратней при заказе.
ну, 1.5, так 1.5 Не поделитесь ссылкой на продавца?
К сожалению ссылки нет, старый аккаунт на али похерился, а с нового я их не брал.
Как определить какие мозги на ваз 2110
снимаешь боковую стенку тоннеля со стороны пассажира, находишь контроллер, на нем сверху есть этикетка со всеми необходимыми данными (тип контроллера, прошивка)
Так не очень удобно.
Открываешь бардачок, сжимаешь боковые стенки внутрь и откидываешь его максимально вниз.
Светишь фонариком влево-вниз и видишь плоскую коробочку с наклейкой. Там всё будет.
P.S. Скорее всего придется протереть тряпочкой.
P.S. Скорее всего придется протереть тряпочкой.
Однозначно так!
Собираюсь установить бортовой компьютер на ВАЗ-21101. Други, подскажите как достоверно в домашних условиях определить тип ЭБУ (контроллера) на авто?
Собираюсь установить бортовой компьютер
снимаешь боковую стенку тоннеля со стороны пассажира, находишь контроллер, на нем сверху есть этикетка со всеми необходимыми данными (тип контроллера, прошивка)
В выходные добрался до контроллера, открутил все что нужно и не отсоединяя проводов увидел следующее:
BOSCH Made in Germany
0 261 207 828 Motronic 1159 0097
04-08-24 1039S05636
(штрих код)
IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII
B 104DN15
21114-1411020-30
(вид снизу, перевернул)
BOSCH Made in Russia
0 261 207 828 Motronic 8701 0966
301104 00000000
(штрих код) 11 09 (надпись авторучкой)
IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII 12.04 (надпись авторучкой)
B 104DP16
21114-1411020-30
Подскажите, пожалуйста, что означают эти записи и к какому типу отнести этот контроллер?
Совместимость ЭБУ ВАЗ разных типов
Каждый тип впрыска комплектуется своим ЭБУ, программным обеспечением и проводкой. Под аппаратной совместимостью подразумевается возможность ЭБУ заменять друг друга.
Одновременный впрыск. Bosch M1.5.4 1411020-70 Январь 5.1.1 1411020-71 VS 5.1 1411020-72
Внутри этой группы существует старая модификация блока Bosch M1.5.4 1411020. Он имеет другой тип датчика детонации — резонансный и взаимозаменяем с ЭБУ данной группы только совместно с датчиком детонации. Обычно заменяется этот блок на более современный c новый датчик детонации.
Попарно — параллельный впрыскBosch M1.5.4 1411020-60 Январь 5.1 1411020-61 VS 5.1 1411020-62
Эти две системы Евро II, с ДК и адсорбером аппаратно совместимы и могут взаимозаменять друг друга.
Частным случаем здесь является группа ЭСУД для «классики». Отличие от «родительских» ЭСУД, в них не применяется датчик детонации и, соответственно, в самих ЭБУ не установлены элементы каналов ДД.Bosch M1.5.4 2104-1411020 Январь 5.1.3 1411020-01 VS 5.1 1411020-02
Фазированный впрыск. Bosch M1.5.4 1411020-40 Январь 5.1 1411020-41 VS 5.1 1411020-42
Все три ЭБУ данной таблицы — системы Евро II, с ДК, адсорбером и датчиком фазы (или датчиком распредвала) и полностью взаимозаменяемы между собой.
Внутри этой группы существует ЭСУД под нормы токсичности Россия-83, без ДК и адсорбера — Январь 5.1.2 1411020-71
Рассмотренные ваше варианты взаимной замены ЭБУ представлены с позиции производителя.
С позиции ПО и тюнинга (чип-тюнинга) возможности замены несколько шире. Но есть и соответствующие ограничения. Рассмотрим варианты взаимозаменяемости на примере самого распространенного типа — Январь 5.х.х. Взаимозаменяемость ЭБУ «VS» и «Bosch M1.5.4» производится по аналогичному алгоритму.
Все ЭБУ (внутри своего типа) построены на единой платформе и различаются в основном коммутацией форсунок и подогревателя ДК. Так, например:
Январь 5.1 2112-1411020-41 — фазированный впрыск, датчик кислорода
Январь 5.1 2111-1411020-61 — попарно — параллельный впрыск, датчик кислорода
Эти две модификации совершенно аппаратно идентичны, различаются только прошивками ПО, это означает, что например записав в 2112-41 блок прошивку от 2111-61, его можно устанавливать вместо 2111-61 и наоборот. Далее:
Эта модификация отличается отсутствием на базовой плате элементов управления ДК и не может устанавливаться вместо 2112-41 или 2112-61 блоков (вернее, может, но с условием отключения ДК), но 2112-41 или 2111-61 блок будет прекрасно работать вместо 2112-71 с соответствующим ПО (2112-71), с одной оговоркой: жгуты для 2112-1411020-71 разных лет выпуска могут различаться. Вернее, есть «новые» жгуты, у которых в разъеме 1-я форсунка (контакт 23) соединен с клапаном рециркуляции (контакт 17) далее идет на 1-ю форсунку. В результате, при включении зажигания 1-я форсунка постоянно открыта. При замене необходимо проконтролировать эту цепь и если она присутствует, разорвать.
Январь 5.1.1 2111-1411020-71 — одновременный впрыск, без датчика кислорода
Эта модификация имеет аппаратные различия, хотя народный умелец с паяльником в руках довольно легко сможет, добавив недостающие микросхемы в блок, превратить Январь 5.1.1 (или 5.1.2) в Январь 5.1. В Январь 5.1.1 не хватает пары микросхем, одна из которых драйвер форсунок, вторая работает с адсорбером, клапаном рециркуляции и длиной выпускной трубы. Форсунки в Январь 5.1.1 (как и в любой другой системе одновременного впрыска) управляются через (!) канал нагревателя датчика кислорода. Это означает, что любой блок с поддержкой ДК (2112-41 или 2111-61) с ПО для 5.1.1-71 будет работать на месте 5.1.1-71. С Январь 5.1.2 такой совместимости нет, т.к в этом ЭБУ отсутствуют элементы управления подогревателем ДК, использующемся в одновременном впрыске 5.1.1-71 как драйвер форсунок.
Естественно, ПО блока должно соответствовать типу впрыска и применяемой проводке.
Практически же на автомобиль можно устанавливать любой блок с соответствующей этому блоку переделкой проводки или ее заменой и соответствующем ПО. Но необходимо помнить один нюанс — ЭБУ отличаются различными драйверами по каналу Датчика Фаз (ДФ), у них могут быть различные требования к полярности данного датчика. Поэтому, если например, Bosch M1.5.4 отказывается заводиться вместо Январь 5.1 — необходимо просто поменять местами провода, подходящие к ДФ.
Следует иметь ввиду, что 2112-41 и 2112-71 блоки с одинаковой маркировкой могут иметь аппаратные различия. Отличить их очень просто — новая аппаратная реализация выходит с завода с софтом серии «J» (или новее). Эти варианты блоков отличаются примененной микросхемой драйверов форсунок. В старом блоке стоит SIEMES TLE5216, в новом — MOTOROLA MC33385. Они отличаются (кроме всего прочего) еще и диаграммой считывания драйверной диагностики. Поэтому на новых блоках со старым софтом или наоборот могут возникать ошибки драйверной диагностики, например, пресловутый обрыв 3-й форсунки.
Кроме всего прочего, в связи со снятием с производства микросхемы HIP9010 (обработчик канала детонации), с 2006 года в ЭБУ, поставляемые в запчасти устанавливают HIP9011, который отличается процедурой программирования SPI, и, естественно, изменено ПО, которое легко отличить по маркировке ПО — применение литеры А вместо J в названии прошивки. Например A5V05N35. «Старые» прошивки в таких ЭБУ «не видят» детонации и применять их можно только после небольшой программной правки специальной утилитой от SMS — Software.
Внутри группы Bosch M1.5.4 2112-1411020-40 и 2111-1411020-60 полностью одинаковы и взаимозаменяемы, Отличие только в ПО.
ЭБУ VS5.1 производства «Ителма» функционально является аналогом Январь 5, то есть выполняет те же функции, совместимо по проводке (то есть, например, VS5.1 с прошивкой V5V05N35 можно установить вместо любого Январь 5.1 2112-1411020-41 или вместо Bosch M1.5.4 2112-1411020-40).
Эти ЭБУ также встречаются с различной аппаратной реализацией. В 2003 г. НПО «Итэлма» полностью модифицировало свой модельный ряд. Но, в отличии от других систем, ПО для «новых» и «старых» блоков полностью несовместимо, то есть «новое» ПО работает только в новом блоке, «старое» — только в старых. Алгоритмы и подход с точки зрения чип-тюнинга полностью аналогичен Январь 5.х.х
«Новая» модификация VS5.1 1411020-72 (одновременный впрыск) с прошивкой V5V13K03 устанавливается на конвейере ВАЗ с сентября 2003 г. Данное ПО несовместимо с ранними версиями (V5V13I02, V5V13J02).
«Новая» модификация VS5.1 1411020-62 (попарнопараллельный впрыск) с прошивкой V5V13L25 устанавливается на конвейере ВАЗ с декабря 2003 г. Данное ПО несовместимо с ранними версиями (V5V13K22).
«Новая» модификация VS5.1 1411020-42 (фазированный впрыск) с прошивкой V5V05M30 устанавливается на конвейере ВАЗ с декабря 2003 г. Данное ПО несовместимо с ранними версиями (V5V05K17, V5V05L19).
То есть, грубо, существует две группы блоков. Ориентируясь по ID прошивки, указанной на шильдике и/или дате изготовления блока, легко можно понять, что туда «прошивать»
Совместимость этих блоков насколько запутанная, попробуем досконально в этом разобраться.
Довольно популярна сейчас тема замены блоков MP7.0 на Январь, Bosch или VS. Такая замена требует перекроссировки (перекоммутации) проводки. Естественно, что коль скоро проводку нужно переделывать, Вы сами можете решить, под какой тип впрыска Вы будете это делать.
Варианты перекроссировки можете посмотреть здесь и здесь.
Перекроссировка как метод тюнинга связана прежде всего со сложностью понимания и настройки алгоритмов ПО этих систем, но ситуация постепенно улучшается :). Этот тип ЭБУ является самым «щадящем» для пользователя. Нередки случаи, когда система сохраняла удовлетворительное состояние при неисправности половины датчиков.
Блоки МП7 практически идентичны между собой, но есть варианты для Евро-III, в которых поддерживается управление двумя подогревателями. Соответственно, в системах Евро-II эти элементы просто не запаяны.
Как было указано выше — Bosch M7.9.7 устанавливался серийно на часть двигателей «десятого» семейства 1,5 л. и устанавливается на 1,6 л. в комплектациях 8V (21114) и 16V (21124), Калина 1,6 8V (11183) и на Нива-Шевроле 1,7 л. 8V (21214). Все системы удовлетворяют требованиям Евро 2/ Евро3, все с фазированным впрыском. Конструктивно ЭБУ выполнен на другой тип проводки, имеет 81-контактный разъем.
ПО для данного ЭСУД разработано специалистами BOSCH c дальнейшей адаптацией специалистами ВАЗ. ПО данного ЭБУ представляет собой матмодель двигателя с минимальным набором «внешних» калибровок. В данное время нет возможностей для управления комплектацией и самообучениями блока. Но работы в этом направлении ведутся и чип — тюнинг данных систем уже можно довольно успешно производить с помощью ПО от SMS-Software.
С августа 2005 г. появилась новая аппаратная реализация этих блоков, без внешней flash, с памятью, встроенной в процессор (условное обозначение М7.9.7+). ЭБУ старого и нового типа полностью функционально взаимозаменяемы. Но прошивки для «старой» и «новой» реализации несовместимы и невзаимозаменяемые, т.к предназначены для разных типов процессоров. Прошивки даже имеют разный размер — 512К для М7.9.7 и 832К для М7.9.7+.
Программное обеспечение этих ЭБУ является логическим продолжением семейства Январь 5, т.е работающее практически по тем же алгоритмам. Соответственно, возможно реализовать недоступную для Bosch M7.9.7 функцию «упрощения» до норм Россия-83, исключения из расчетов обратной связи по ДК. Январь 7.2 полностью совместим по проводке с Bosch M7.9.7 (M7.9.7+) и могут быть взаимозаменены с учетом параметров двигателя.
Есть так же вариант ЭСУД на основе Январь 7.2 и для «классики», без канала детонации и для «Калины». Вариант для «Калины» (11183) отличается аппаратно драйверами управления клапаном адсорбера и бензонасоса, поэтому должен применяться только с «калиновскими» прошивками.
Практически все автомобили выпуска c конца 2005 г. оснащены системами Январь 7.2 и Bosch M7.9.7. Все остальные системы сняты с производства и не поставляются на конвейер.
В народе часто называется Январем 7.3. Это не верно. Данный ЭБУ выпускается и устанавливается на конвейере ВАЗ на автомобили третьего экологического класса, выпуска после ноября 2007.
Блоки производятся двумя российскими производителями — Итэлма и Автэл. ПО для переднеприводных ВАЗ серий 308 (1,6, 16V) и 317 (1,6 8V) у данных производителей несовместимо. Хотя блоки и идентичны аппаратно, ПО по разному использует возможности процессора и заливать ПО нужно только в соответствии с производителем блока — в «итэлмовский» ЭБУ только «ителмовский» софт (I308…, I317…), в ЭБУ производства «Автэл», только «автэловский» (А308…, А317…). ПО для «классики» все проще — одним и тем же ПО можно программировать ЭБУ любого производителя (А327… или I327…).
Т.к контроллер М7.3 аппаратно практически идентичен Январь 7.2+, то, с некоторыми ограничениями, М7.3 можно переделать для работы с ПО Я7.2+
Типы ЭБУ ВАЗ 2110
Как определить ЭБУ на ВАЗ? Для этого следует снять нижний щиток панели возле левой ноги пассажира, и прочитать данные на блоке.
 |
Первые мозги на ваз 2110 разработала General Motors (GM), затем их функциональным аналогом были блоки управления Январь. Следующий котроллер «десятки» был разработан совместно с «Bosch». Также на автомобилях применялись аналоги уже упомянутых ЭБУ. Давайте рассмотрим более детально, какие ЭБУ ставят на ВАЗ..
Истории наших читателей
«Гребаный таз. «
Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.
 |
В декабре 2005 г. НПП «Автэл» выпустило в запасные части (на конвейер ВАЗ это никогда не поставлялось. ) ЭБУ «Январь 5.1.х» с измененной аппаратной частью.
 |
Следующим шагом в борьбе за экологичность выхлопа была разработка по заказу ОАО АвтоВАЗ фирмой «Bosch» более современного блока, который мог бы удовлетворить более жестким нормам токсичности и диагностики Евро-2 и Евро-3, получившая название MP7.0. В данной модификации и аппаратная часть и программная разработаны фирмой «Bosch», окончательную калибровку и доводку систем выполнял ОАО «АвтоВАЗ».
 |
Это семейство также расширяется и уже дополнилось системами под нормы Евро-3 для 8-ми и 16-ти клапанных двигателей переднеприводных автомобилей, а также для полноприводных автомобилей ВАЗ-21214 и ВАЗ-2123 (нормы Евро-2 и Евро-3).
НПО «Итэлма» разработало для применения в автомобилях ВАЗ ЭБУ, получивший название VS 5.1. Это полнофункциональный аналог ЭСУД Январь 5.1, то есть использует те же жгут, датчики и исполнительные механизмы. Модификации 2112-1411020-42 и 2111-1411020-62 предназначены для норм Евро-2 имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер, в данном семействе не предусмотрены норм Р-83 для двигателей 2112.
 |
Для ВАЗ 2111 и норм Россия-83 выпускается только версия ЭСУД VS 5.1 1411020-72 с одновременным впрыском. Для «классики» объемом 1,45 л. выпускается модификация VS5.1 2104-1411020-02, с ДК (Евро-II) и без канала детонации. Эти ЭСУД сняты с производства в начале 2005 г.
Контроллеры с ПО для 16-кл. двигателей под нормы Евро-3 поддерживают функцию программного переключения пусковых калибровок Европа/Россия с диагностического оборудования. Данная функция, по мнению разработчиков, должна облегчить пуск на бензинах низкого качества. По умолчанию на заводе установлено «Европа».
Первая партия автомобилей «Лада Приора», являющейся глубоким рестайлингом «десятого» семейства, начала сходить с конвейера ВАЗа в начале 2007 года. И тоже с ЭБУ Bosch M7.9.7+ (прошивка B173DR01, шильдик «самодельный», наклеен поверх фирменного).
Для «классики» разработан ЭБУ 21067-1411020-11(12) под комплектацию без датчика детонации, с ДМРВ «Сименс-VDO». Такая модификация устанавливается на двигатели объемом 1,6 литра. И, как водится, в блоке не установлены элементы канала детонации.
Для данного типа ЭБУ реализовано полное программное отключение ДК и регулировка содержания СО в отработанных газах, то есть, перевод на нормы токсичности Россия-83.
ЭБУ ВАЗ 2110 – распиновка и способы самостоятельного ремонта
Добрый день дорогие читатели моего сайта про ремонт и техническое обслуживание автомобилей! В сегодняшней статье я хотел бы поговорить с вами о ЭБУ ВАЗ 2110 с 8 клапанным двигателем!
В рамках нашей сегодняшней статьи я отвечу вам на такие вопросы как: какой ЭБУ стоит на ВАЗ 2110, расскажу вам о признаках его неисправности и способах самостоятельного ремонта и конечно же дам схему распиновки разъемов.
Какие ЭБУ устанавливают на Ваз 2110
Для того, чтобы определить тип ЭБУ (электронного блока управления) ВАЗ 2110 вам необходимо будет снять панель с левой нижней стороны пассажирского кресла и прочитать информацию на самом электронном блоке управления.
Январь 4 – технические характеристики на какие модели Ваз 2110 устанавливаются
Одним из самых распространенных ЭБУ устанавливаемых на Ваз 2110 является Январь 4.
Система Январь – 4 включает в себя топливный бак, эл. бензонасос, реле бензонасоса, топливный фильтр, распределитель (аккумулятор) топлива, мех. регулятор давления топлива, инжекторы ( по одному на каждый цилиндр двигателя ), датчик массового расхода воздуха (ДМРВ), датчик положения дроссельной заслонки (ДПДЗ), потенциометр обратной связи (СО-потенциометр), датчик детонации (ДД), датчик температуры охлаждающей жидкости (ДТОЖ), датчик скорости автомобиля (ДСА), датчик положения коленчатого вала (ДПКВ), эл. блок управления, модуль зажигания, аккумулятор, замок зажигания, контрольную лампу “CHECK ENGINE”, вентилятор системы охлаждения двигателя (ВСОД), регулятор холостого хода (РХХ) и может включать в себя адсорбер, иммобилизатор, кондиционер
Январь 4 устанавливали на модели Ваз 2110 первого поколения 1999 г.в автомобиля. Конечно это не самая совершенная ЭБУ на Ваз, но все же она имеет ряд приемуществ о которых я расскажу позднее.
Bosch M1.5.4 – преимущества и недостатки использования в Ваз 2110
Следующим шагом была разработка совместно с “Bosch” ЭСУД на базе системы “Motronic” M1.5.4, которая могла бы производиться в России. Были применены другие датчики расхода воздуха (ДМРВ) и резонансный детонации (разработки и производства “Bosch”). ПО и калибровки для этих ЭСУД было впервые полностью разработаны на АвтоВАЗ.
Для норм токсичности Евро-2 появляются новые модификации блока M1.5.4 (имеет неофициальный индекс “N”, для создания искусственного отличия) 2111-1411020-60 и 2112-1411020-40, удовлетворяющие этим нормам и имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер.
ЭБУ Bosch M1.5.4
Так же, для норм России был разработан ЭСУД для 8-кл. двигателя (2111-1411020-70), являющийся модификацией самого первого ЭСУД 2111-1411020. Все модификации, кроме самой первой, используют широкополосный датчик детонации. Этот блок начал производиться в новом конструктивном исполнении – облегченный негерметичный штампованный корпус с выдавленной надписью “MOTRONIC” (в народе “жестянка”). Впоследствии и ЭБУ 2112-1411020-40 тоже стали выпускаться в данном конструктивном исполнении. Замена конструктива, на мой взгляд, полностью неоправданна – герметичные блоки были более надежны. Новые модификации, скорее всего, имеют отличия в принципиальной схеме в сторону упрощения, так как канал детонации в них работает менее корректно, “жестянки” больше “звенят” на одинаковом ПО.
Январь-5 – описание и технические характеристики ЭБУ ВАЗ 2110
Параллельно с системой M1.5.4, АвтоВАЗ совместно с “ЭЛКАР” спроектировал функциональный аналог блока M1.5.4, который получил название Январь-5.”. Первоначально были выпущены варианты под нормы Евро-2 (2112-1411020-41) имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер. Позже началось серийное производство и установка систем на базе блоков управления:
Все эти блоки имеют ПО и калибровки разработки ОАО “АвтоВАЗ”. Для автомобилей классической компоновки используется модификация Январь 5.1.3 2104-1411020-01 в комплектации Евро-2, без датчика детонации.
ЭБУ ВАЗ 2110 Январь 5.1
От версии 5.1 отличается только незапаянными элементами канала детонации.В декабре 2005 г. НПП “Автэл” выпустило в запасные части (на конвейер ВАЗ это никогда не поставлялось. ) ЭБУ “Январь 5.1.х” с измененной аппаратной частью.
ЭБУ ВАЗ 2110 BOSCH MP7.0H
Следующим поколением ЭБУ для Вазовских десяток стала Bosch MP 7.0 В данной модификации и аппаратная часть и программная разработаны фирмой “Bosch”, окончательную калибровку и доводку систем выполнял ОАО “АвтоВАЗ”. Это семейство также расширяется и уже дополнилось системами под нормы Евро-3 для 8-ми и 16-ти клапанных двигателей переднеприводных автомобилей, а также для полноприводных автомобилей ВАЗ-21214 и ВАЗ-2123 (нормы Евро-2 и Евро-3).
В качестве ПЗУ в данных блоках использована микросхема FLASH, емкостью 256 Kb, из которых только 32 Kb содержат калибровочные таблицы и могут быть считаны и перезаписаны. Вернее, записать можно все 256 Кб, а вот считать только 32 кб. Считывание /запись этих блоков (без вскрытия блоков) поддерживает только Combiloader от SMS-Software. Возможно так же программировать флэш внешним программатором через переходник, подключаемый к шине ЭБУ.
ЭБУ ВАЗ 2110 BOSCH MP7.0H
В данном ЭБУ использован 16-разрядный процессор B58590 (внутренняя маркировка фирмы Bosch), 20 – разрядная шина и, в качестве ПЗУ, для хранения ПО и калибровок, использована флэш-память 29F200. ЭБУ разных модификаций аппаратно различаются. ЭБУ под нормы Е3 (-50) имеет дополнительный драйвер для подогревателя 2-го датчика кислорода. Так же возможны различия по каналу ДТВ. Красивая бумажная наклейка (встречается и такое), поверх штатного шильдика – скорее всего детище ОПП, такие блоки устанавливались на некоторые “Нивы” и “Надежды”, перешитые на ОПП из обычных “нивских”. Этот тип ЭБУ поддерживает не отключаемую драйверную диагностику. Поэтому при установке ГБО на них строго обязательно применение безразрывного отключения форсунок.
Распиновка разъемов ЭБУ ВАЗ 2110 Январь 5.1 и Bosch M1.5.4
На автомобили ВАЗ серийно устанавливались много разных ЭБУ. Вот некоторые из них:
Далее я хочу вам дать схемы распиновки разъемов для ЭБУ ВАЗ 2110 которые имеют 55 – пиновый разъём
Схема подключения ЭБУ Январь 5.1
Основные неисправности ЭБУ ВАЗ 2110 и способы их устранения
Наиболее часто встречающимися неисправностями ЭБУ (электронного блока управления) на автомобилях Ваз 2110 являются:
Далее я расскажу вам как исправить эти и другие ошибки связанные с неисправностями ЭБУ ВАЗ 2110
Почему не подключается сканер к ЭБУ ВАЗ 2110 и как это исправить
Большинство диагностирующих устройств оснащаются функцией Bluetooth, с помощью которой возможно взаимодействие девайса с системой по двум протоколам из шести. То есть для подключения к ЭБУ автовладельцу необязательно использовать провод, поскольку можно обеспечить беспроводное соединение.
Зачастую автовладельцы сталкиваются с проблемой невозможности подключения устройства с управляющим модулем, почему такое случается:
Распространенные ошибки ЭБУ ВАЗ 2110
Загорелся чек (check engine) или замечены проблемы в работе систем автомобиля, тогда максимально быстро выяснить причину можно с помощью бортового компьютера. либо качественной диагностики автомобиля на СТО. В статье представлены расшифровки кодов ошибок.
Ошибка Расшифровка кода ошибки ВАЗ 2110:
0102 Низкий уровень сигнала датчика массового расхода воздуха
0103 Высокий уровень сигнала датчика массового расхода воздуха
0112 Низкий уровень датчика температуры впускного воздуха
0113 Высокий уровень датчика температуры впускного воздуха
0115 Неверный сигнал датчика температуры охлаждающей жидкости
0116 Неверный сигнал датчика температуры охлаждающей жидкости
0117 Низкий уровень сигнала датчика температуры охлаждающей жидкости
0118 Высокий уровень сигнала датчика температуры охлаждающей жидкости
0122 Низкий уровень сигнала датчика положения дроссельной заслонки
0123 Высокий уровень сигнала датчика положения дроссельной заслонки
0130 Не верный сигнал датчика кислорода 1
0131 Низкий уровень сигнала датчика кислорода 1
0132 Высокий уровень сигнала датчика коленвала 1
0133 Медленный отклик датчика кислорода 1
0134 Отсутствие сигнала датчика кислорода 1
0135 Неисправность нагревателя датчика кислорода 1
0136 Замыкание на землю датчика кислорода 2
0137 Низкий уровень сигнала датчика кислорода 2
0138 Высокий уровень сигнала датчика кислорода 2
0140 Обрыв датчика кислорода 2
0141 Неисправность нагревателя датчика кислорода 2
0171 Слишком бедная смесь
0172 Слишком богатая смесь
0201 Обрыв цепи управления форсункой 1
0202 Обрыв цепи управления форсункой 2
0203 Обрыв цепи управления форсункой 3
0204 Обрыв цепи управления форсункой 4
0261 Замыкание на массу цепи форсунки 1
0264 Замыкание на массу цепи форсунки 2
0267 Замыкание на массу цепи форсунки 3
0270 Замыкание на массу цепи форсунки 4
0262 Замыкание на +12В цепи форсунки 1
0265 Замыкание на +12В цепи форсунки 2
0268 Замыкание на +12В цепи форсунки 3
0271 Замыкание на +12В цепи форсунки 4
0300 Много пропусков зажигания
0301 Пропуски зажигания в 1 цилиндре
0302 Пропуски зажигания во 2 цилиндре
0303 Пропуски зажигания в 3 цилиндре
0304 Пропуски зажигания в 4 цилиндре
0325 Обрыв цепи датчика детонации
0327 Низкий уровень сигнала датчика детонации
0328 Высокий уровень сигнала датчика детонации
0335 Неверный сигнал датчика положения коленвала
0336 Ошибка сигнала датчика положения коленвала
0340 Ошибка датчика фаз
0342 Низкий уровень сигнала датчика фаз
0343 Высокий уровень сигнала датчика фаз
0422 Низкая эффективность нейтрализатора
0443 Неисправность цепи клапана продувки адсорбера
0444 Замыкание или обрыв клапана продувки адсорбера
0445 Замыкание на массу клапана продувки адсорбера
0480 Неисправность цепи вентилятора охлаждения 1
0500 Неверный сигнал датчика скорости
0501 Неверный сигнал датчика скорости
0503 Прерывание сигнала датчика скорости
0505 Ошибка регулятора холостого хода
0506 Низкие обороты холостого хода
0507 Высокие обороты холостого хода
0560 Неверное напряжение бортовой сети
0562 Низкое напряжение бортовой сети
0563 Высокое напряжение бортовой сети
0601 Ошибка ПЗУ
0603 Ошибка внешнего ОЗУ
0604 Ошибка внутреннего ОЗУ
0607 Неисправность канала детонации
1102 Низкое сопротивление нагревателя датчика кислорода
1115 Неисправная цепь нагрева датчика кислорода
1123 Богатая смесь в режиме холостого хода
1124 Бедная смесь в режиме холостого хода
1127 Богатая смесь в режиме Частичная Нагрузка
1128 Бедная смесь в режиме Частичная Нагрузка
1135 Цепь нагревателя датчика кислорода 1 обрыв, короткое замыкание
1136 Богатая смесь в режиме Малая Нагрузка
1137 Бедная смесь в режиме Малая Нагрузка
1140 Измеренная нагрузка отличается от расчета
1171 Низкий уровень СО потенциометра
1172 Высокий уровень СО потенциометра
1386 Ошибка теста канала детонации
1410 Цепь управления клапана продувки адсорбера короткое замыкание на +12В
1425 Цепь управления клапана продувки адсорбера короткое замыкание на землю
1426 Цепь управления клапана продувки адсорбера обрыв
1500 Обрыв цепи управления реле бензонасоса
1501 КЗ на массу цепи управления реле бензонасоса
1502 Короткое замыкание на +12В цепи управления реле бензонасоса
1509 Перегрузка цепи управления регулятора холостого хода
1513 Цепь регулятора холостого хода короткое замыкание на массу
1514 Цепь регулятора холостого хода короткое замыкание на +12В, обрыв
1541 Цепь управления реле бензонасоса обрыв
1570 Неверный сигнал АПС
1600 Нет связи с АПС
1602 Пропадание напряжения бортовой сети на ЭБУ
1603 Ошибка EEPROM
1606 Датчик неровной дороги неверный сигнал
1616 Датчик неровной дороги низкий сигнал
1612 Ошибка сброса ЭБУ
1617 Датчик неровной дороги высокий сигнал
1620 Ошибка ППЗУ
1621 Ошибка ОЗУ
1622 Ошибка ЭПЗУ
1640 Ошибка Теста ЕЕPROM
1689 Неверные коды ошибок
0337 Датчик положения коленвала, замыкание на массу
0338 Датчик положения коленвала, обрыв цепи
0441 Расход возуха через клапан неверный
0481 Неисправность цепи вентилятора охлаждения 2
0615 Цепь реле стартера обрыв
0616 Цепь реле стартера короткое замыкание на массу
0617 Цепь реле стартера короткое замыкание на +12В
1141 Неисправность нагревателя датчика кислорода 1 после нейтрализатора
230 Неисправность цепи реле бензонасоса
263 Неисправность драйвера форсунки 1
266 Неисправность драйвера форсунки 2
269 Неисправность драйвера форсунки 3
272 Неисправность драйвера форсунки 4
650 Неисправность цепи лампы CheckEngine
Почему ELM 327 не подключается к ЭБУ ВАЗ 2110
Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.
Адаптер ELM 327
В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что нет связи с ЭБУ.
Итак, по каким причинам устройство отказывается подключаться к блоку:
В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.
Видео: ELM 327 не подключается к ЭБУ Ваз
Как прошить ЭБУ ВАЗ 2110 своими руками
Для того, чтобы прошить ЭБУ ВАЗ 2110 вам потребуется выполнить следующий порядок действий:
