2.2. Воздушно-дыхательные аппараты
Воздушно-дыхательные аппараты являются основным комплектующим изделием водолазного снаряжения с открытой схемой дыхания (с выдохом в воду) и в значительной степени определяют его технические возможности (табл. 2.1).
Основными частями дыхательного аппарата являются баллоны сжатого воздуха, дыхательный автомат, редуцирующее (понижающее давление воздуха) устройство, прибор контроля за расходом воздуха из баллонов, крепежные ремни и, если необходимо, каркас, на котором монтируются все части аппарата.
Воздушно-дыхательные аппараты в зависимости от числа баллонов подразделяются на одно-, двух-, трех- и четырехбаллонные. В практике широкое распространение получили одно- и двухбаллонные аппараты. Баллоны аппаратов служат резервуарами для сжатого воздуха, используемого для дыхания под водой. В аппаратах применяются малолитражные одногорловые баллоны емкостью 1. 12 л с рабочим давлением 150. 200 кгс/см². Независимо от конструктивных особенностей действие всех воздушно-дыхательных аппаратов основано на принципе пульсирующей подачи воздуха для дыхания по открытой схеме (с выдохом в воду).

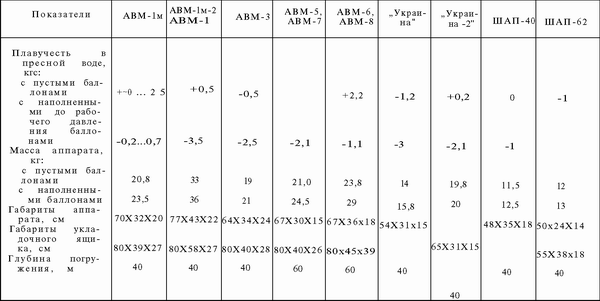

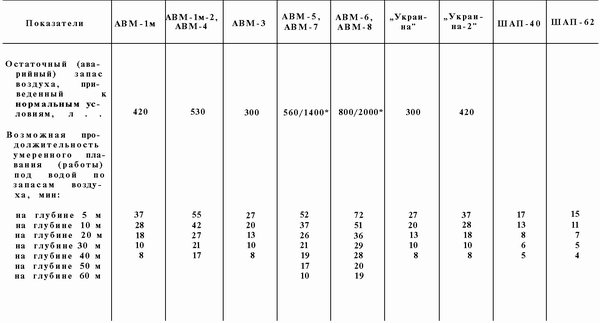

Таблица 2.1. Характеристика воздушно-дыхательных аппаратов
В зависимости от источников подачи воздуха для дыхания аппараты разделяют на автономные, шланговые и универсальные. В автономных источником воздуха являются баллоны аппарата, в шланговых воздух подается с поверхности и только в аварийных случаях — из баллонов аппарата, в универсальных предусмотрена возможность подачи воздуха из баллонов аппарата или по шлангу с поверхности.
Воздушно-дыхательный аппарат АВМ-1 («Подводник-1»)—автономный, состоит из двух баллонов (запорные вентили расположены сверху), дыхательного автомата, дыхательных гофрированных трубок, клапанной коробки, выносного указателя минимального давления с манометром, двух бугелей, скрепляющих баллоны, и крепежных ремней (двух плечевых и поясного). Дыхательный автомат находится в одном корпусе с редуктором. Дыхание осуществляется по общепринятой схеме (рис. 2.2) через загубник. Выпуск этих аппаратов прекращен.
Воздушно-дыхательный аппарат АВМ-1м (рис. 2.3) — автономный модернизированный аппарат АВМ-1. В нем вместо двух запорных вентилей установлен единый вентиль на два баллона. Вставка из легкого пенопласта придает аппарату плавучесть, близкую к нулевой. Хлопчатобумажная тесьма крепежных ремней заменена капроновой. Некоторые изменения внесены и в конструкцию дыхательного автомата. Аппарат АВМ-1м входит в состав автономного снаряжения, комплектуется грузовым ремнем со съемными грузами и маской ВМ-2. Все комплектующие изделия размещаются в укладочном ящике. Разновидностями аппарата АВМ-1м являются аппараты АВМ-1 м-2 и АВМ-4. Они отличаются в основном наличием третьего баллона и физиологического (дюзового) указателя минимального давления, вмонтированного в угловой отвод запорного вентиля.
Воздушно-дыхательный аппарат АВМ-3 (рис. 2.4) — универсальный двухбаллонный усовершенствованный аппарат АВМ-1м. Баллоны аппарата, обращенные горловинами вниз, соединены гибкой арматурой и снабжены одним запорным вентилем. Выносной указатель минимального давления заменен клапаном резервного воздуха.
Манометр установлен на магистрали высокого давления. Дыхательный автомат и редуктор являются самостоятельными узлами аппарата.
Автомат рассчитан на низкое установочное давление, имеет штуцер для присоединения шланга подачи воздуха с помощью ручной водолазной помпы. Это позволяет использовать аппарат как в автономном, так и в шланговом варианте. Все части аппарата смонтированы на металлической панели с обкладкой из мягкой резины. Арматура аппарата закрыта защитными кожухами, благодаря этому он не имеет выступающих частей и удобен для работы в стесненных условиях. В комплект аппарата входят грузовой ремень со съемными грузами, маска ВМ-4, носовой зажим и инструментальная сумка. Аппарат вместе с комплектом изделий к нему размещается в деревянном ящике для хранения и транспортировки. Входит в состав универсального снаряжения.
Воздушно-дыхательные аппараты АВМ-5 (рис. 2.5) и АВМ-6 — универсальные двухбаллонные с выносным дыхательным автоматом, одним запорным (основным) вентилем на два баллона и вентилем резервной подачи воздуха, размещенными в одном корпусе. Вентиль резервной подачи имеет устройство дистанционного управления. Из конструкции аппаратов исключены гофрированные дыхательные трубки. Выносной дыхательный автомат размещается непосредственно у рта пловца-подводника и имеет загубник для включения на дыхание в аппарат или штуцер, которым крепится непосредственно к гидроодежде (водолазной маске). Он соединен с редуктором аппарата подводящим резинотканевым шлангом. Редуктор аппарата размещен на арматуре баллонов и соединен с корпусом запорного и резервного вентилей.
Эти аппараты имеют минимальное сопротивление дыханию при самых различных положениях пловцов под водой и являются наиболее совершенными. Аппараты АВМ-5 и АВМ-6 отличаются лишь емкостью баллонов. При автономном использовании оба аппарата могут применяться как в двухбаллонном, так и в однобаллонном варианте. Переоборудование их производится с помощью комплектующих изделий.
Аппараты комплектуются двумя дыхательными автоматами (с загубником и штуцером), маской ВМ-4, панелью для переоборудования в однобаллонный вариант, грузовым ремнем, принадлежностями для зарядки, контрольными манометрами, запасными частями и инструментом. Поставляются в укладочном ящике и входят в состав универсального снаряжения.
Воздушно-дыхательные аппараты АВМ-7 и АВМ-8 (рис. 2.6) по конструктивному исполнению и комплектации аналогичны аппаратам АВМ-5 и АВМ-6, но относятся к группе автономных. Использование их в шланговом варианте исключается. Входят в состав автономного снаряжения.
Воздушно-дыхательный аппарат «Украина» (рис. 2.7) — автономный двухбаллонный с двумя запорными вентилями. Отличается от аппарата АВМ-1 емкостью баллонов, конструкцией уплотнения соединений арматуры и конструкцией дыхательного автомата. В этом аппарате нет редуктора для снижения давления. Давление воздуха, поступающего из баллонов, понижается до давления окружающей среды с помощью клапана дыхательного автомата. Выносного указателя минимального давления аппарат не имеет, вместо него предусмотрен звуковой указатель (сигнализатор). Для измерения давление воздуха в баллонах к аппарату придается контрольный манометр. Соединительная арматура с самоуплотняюшимися соединениями позволяет присоединять и отсоединять баллоны без применения гаечных ключей. Входит в состав спортивного снаряжения.
Шланговые аппараты ШАП-40 и ШАП-62 (рис. 2.9 и 2.10) являются разновидностью воздушно-дыхательных аппаратов. Особенность их заключается в том, что воздух для дыхания подается с поверхности по шлангу из транспортного баллона или от ручной водолазной помпы. Аварийный запас воздуха в баллонах аппарата используется в случае прекращения подачи воздуха по шлангу.
Конструкции обоих аппаратов аналогичны, но в отличие от ШАП-40 в ШАП-62 имеется третий баллон и нет клапана резервной подачи и манометра высокого давления. ШАП-40 снят с производства.
Учебный корабль «Смольный» вернулся в Балтийск из похода в Атлантику
Новейший патрульный корабль «Сергей Котов» вышел на ходовые испытания
Двенадцатый десантный корабль типа «Сан-Антонио» прошел ходовые испытания
Фрегат «Адмирал Григорович» взял курс на Средиземное море
К какому типу относятся дыхательные аппараты применяемые на речном флоте
Аппарат АВИМ применяется в чрезвычайных ситуациях для индивидуальной защиты органов дыхания и зрения.
Аппарат АВИМ используют при аварийно-спасательных работах на открытом пространстве, а также подробнее. в закрытых помещениях, кораблях, производственных сооружениях для защиты от вредных веществ.
Аппарат АВИМ складская позиция. Вы без труда сможете купить Дыхательный аппарат АВИМ у нас.
Мы гарантируем надежность и качество поставленного товара. Наше предприятие находится под надзором Морского и Речного Регистров.
Изделие соответствует требованиям Российского Морского Регистра Судоходства. Сертифицирован в системе УкрСЕПРО.
Аппарат производится в модификациях со слудющими характеристиками:
Аппарат может применяться в комплекте с защитными костюмами.
АВИМ сохраняет свои свойства при воздействии окружающей среды в течение срока службы.
Комплект поставки:
В комплект поставки входят: Защитная маска для лица; Дыхательные трубки; Шланги; Баллон со сжатым воздухом; Копия паспорта;
Срок службы:
Срок службы 5 лет.
Аппарат сохраняет свои свойства при воздействии окружающей среды в течение срока службы.
Комплект поставки:
В комплект поставки входят: Баллон; Ранец; Маскодержатель; Маска дыхательная; Ингаляционное устройство; Редуктор; Заглушка; Тройник; Переключающее устройство; Гибкие трубки; Языкодержатель; Комплект ЗИП; Инструкция; Копия паспорта.
Срок службы:
Срок службы 10 лет.
Аппарат сочетает в себе:
— равномерное избыточное давление в подмасочном пространстве лицевой части при различных дыхательных нагрузках;
— незначительное сопротивление дыханию при максимальном расходе воздуха;
— удобное размещение контрольных и сигнальных устройств.
Технические характеристики ПТС «Фарватер» : Рабочее давление в баллоне, МПа (кгс/см2) 19,6 (200) Редуцированное давление, МПа (кгс/см2) 0,7. 0,85 (7. 8,5) Давление срабатывания предохранительного клапана редуктора, МПа (кгс/см2) 1,2. 2,0 (12. 20) Избыточное давление в подмасочном пространстве при нулевом расходе воздуха, Па (мм вод. ст.), не более 250. 450 (25. 45) Фактическое сопротивление дыханию на выдохе при легочной вентиляции 30 дм3/мин, Па (мм вод. ст.), не более 350 (35) Масса спасательного устройства, кг, не более 1,0 Срок службы, лет 10
Аппарат дыхательный АП-96 предназначен для использования аварийно-спасательным службами, и производственным рабочими, которые трудятся в условиях вредных для здоровья и прочими организациями подробнее. и подразделениями. Также можно использовать в качестве подводной системы дыхания.
Аппарат сохраняет свои свойства при воздействии окружающей среды в течение срока службы.
Комплект поставки:
В комплект поставки входят: Аппарат дыхательный; Маска; Спасательное устройство; Шланги; Комплект ЗИП; Сумка; Инструкция; Копия паспорта.
Срок службы:
Срок службы 10 лет.
Купить АСВ-2 Вы можете обратившись в компании указанные в списке ниже.
Аппарат ИВА-24М на сжатом воздухе, предназначен для защиты органов дыхания и зрения человека от воздействия, непригодной для дыхания, среды при подробнее. ведении аварийно-спасательных работ и тушении пожаров. Конструкция аппарата позволяет спасателю выполнять работы в труднодоступных местах.
Аппарат ИВА-24М имеет сертификаты соответствия АСС МЧС России, о типовом одобрении РМРС, золотой Диплом «100 лучших товаров России», отвечает требованиям Конвенции «SOLAS-74/78/83».
Аппарат сохраняет свои свойства при воздействии окружающей среды в течение срока службы и устойчив к коррозии и плесени.
Аспиратор АМ–5 (ТУ 12.43.01.166-86) предназначен для экспресс-контроля концентрации газов в воздухе шахт и производственных помещений, в трюмах морских судов, на подробнее. элеваторах и т. д.
Аспиратор сильфонный АМ–5 представляет собой сильфонный насос ручного действия с объемом одного хода, равным 100 мл, работающий на всасывание воздуха за счет раскрытия пружинами предварительно сжатого сильфона и выброса воздуха из сильфона через клапан при сжатии пружин.
Аспиратор поставляется поверенным, в чехле, с комплектом запасных частей и паспортом.
Технические характеристики Объем всасываемого воздуха за один рабочий ход, см3 100±5 Габаритные размеры, мм 155x56x90 Средняя наработка аспиратора на отказ, ходов не менее 2600 Масса с чехлом, кг, не более 0,38 Полный средний срок службы аспиратора, лет, не менее 3
Спецификация: Гражданский противогаз ГП-7БВ (ГП-7Б)
Технические характеристики гражданского противогаза ГП-7БВ (ГП-7Б)
В технических характеристиках указаны предельные значения показателей.
Для уточнения конкретных значений необходимо обращаться на предприятие-изготовитель. Наименование Ед.зм. Значение Сопротивление постоянному потоку воздуха на вдохе (при 30 л/мин), не более Па 180 Суммарный коэффициент подсоса, не более % 0,001 Содержание СО2 во вдыхаемом воздухе, по объему, не более % 0,7 Сокращение площади поля зрения, не более % 30 Масса противогаза в сборе, не более г. 950 Назначенный срок хранения лет 25 Технические характеристики фильтрующе-поглощающих коробок ГП-7кБ и ГП-7кБ-Оптим
В технических характеристиках указаны предельные значения показателей.
Для уточнения конкретных значений необходимо обращаться на предприятие-изготовитель. Наименование Ед.зм. ГП-7кБ ГП-7кБ-Оптим Сопротивление постоянному потоку воздуха на вдохе (при 30 л/мин), не более Па 160 160 Коэффициент проницаемости по СМТ, не более % 0,0002 0,0002 Время защитного действия, не менее Циклогексан (C6H12) мин. 70
(при С0=3,5мг/л) 70
(при С0=3,5мг/л) Сероводород (H2S) мин. 40
(при С0=1,4мг/л) 40
(при С0=1,4мг/л) Хлор (Cl2) мин. 20
(при С0=3,0мг/л) 20
(при С0=3,0мг/л) Диоксид серы (SO2) мин. 20
(при С0=2,7мг/л) 20
(при С0=2,7мг/л) Аммиак (NH3) мин. 50
(при С0=0,7мг/л) Цианид водорода (HCN) мин. 20
(при С0=5,0мг/л) 18
(при С0=5,0мг/л) Хлорциан мин 20
(при С0=5,0мг/л) 18
(при С0=5,0мг/л) Масса, не более г. 260 290
В состав противогаза входит: маска панорамная МПГ-ИЗОД (без приспособления для приема воды) или лицевая часть МП-04 (с приспособлением для приема воды) фильтрующе-поглощающая подробнее. коробка (ФПК) ГП-9кБ-Оптим сумка для хранения и ношения противогаза и комплектующие Гражданский противогаз ГП-9В с лицевой частью МП-04. Имеет приспособление для приема воды
Высокоактивные химпоглотители ФПК ГП-9кБ-Оптим обеспечивают защиту от широкого перечня отравляющих веществ различного типа (в том числе фосфороорганических соединений типа VX, зарин, зоман, мышьякосодержащих соединений, хлорциана) и аварийно-химически опасных веществ, включая пары и аэрозоли хлора, аммиака и ртути. Соответствует требованиям промышленной защиты класса A1B1E1K1HgP3.
Спецификация: Гражданский противогаз ГП-9 (ГП-9В)
Технические характеристики гражданского противогаза ГП-9 (ГП-9В) Наименование показателя Ед.зм. с ФПК ГП-9кБ-Оптим с ФПК ГП-9кБ-Оптим-360 Начальное сопротивление постоянному потоку воздуха, не более при расходе воздуха 30 дм3 /мин 136 180 при расходе воздуха 95 дм3 /мин 510 695 Время защитного действия, не менее Циклогексан (C6H12) мин. 70
(при С0=3,5мг/л) 35
(при С0=17,5мг/л) Сероводород (H2S) мин. 80
(при С0=1,4мг/л) 45
(при С0=7,1мг/л) Хлор (Cl2) мин. 80
(при С0=3,0мг/л) 30
(при С0=15,0мг/л) Цианид водорода (HCN) мин. 30
(при С0=1,1мг/л) Цианид водорода (HCN) мин. 18
(при С0=5,0мг/л) 30
(при С0=5,6мг/л) Диоксид серы (SO2) мин. 30
(при С0=2,7мг/л) 20
(при С0=13,3мг/л) Аммиак (NH3) мин. 80
(при С0=0,7мг/л) 45
(при С0=3,5мг/л) Пары ртути мин 100
(при С0=13,0мг/л) Хлорциан мин 18
(при С0=5,0мг/л) 25
(при С0=5,0мг/л) Суммарный коэффициент подсоса, не более % 0.001 0.001 Разборчивость речи, слов, не менее % 95 95 Содержание СО2 во вдыхаемом воздухе, по объему, не более % 1 1 Сокращение площади поля зрения, не более % 30 30 Масса фильтрующе-поглощающей коробки, не более г. 290 390 Гарантийный срок хранения лет 12,5 12,5
Аппарат сочетает в себе:
• равномерное избыточное давление в подмасочном пространстве лицевой части при различных дыхательных нагрузках;
• незначительное сопротивление дыханию при максимальном расходе воздуха;
• удобное размещение контрольных и сигнальных устройств.
Аппарат выпускается в двух исполнениях: с одним баллоном вместимостью 6 литров и двумя баллонами вместимостью по 4 литра.
Поставляется с панорамной маской ПТС «Обзор», которая снабжена
переговорной мембраной предназначенной для передачи звуковой информации
голосом с сохранением нормальной разборчивости речи.
Рабочее давление в баллоне, МПа (кгс/см2) 19,6 (200)
Редуцированное давление, МПа (кгс/см2) 0,7. 0,85 (7,0. 8,5)
Давление срабатывания предохранительного клапана редуктора, МПа (кгс/см2) 1,2. 2,0 (12. 20)
Избыточное давление в подмасочном пространстве при нулевом расходе воздуха, Па (мм вод. ст.), не более 300. 450 (30. 45)
Фактическое сопротивление дыханию на выдохе при легочной вентиляции 30 дм3/мин, Па (мм вод. ст.), не более 350 (35)
Масса спасательного устройства, кг, не более 1,0
Срок службы, лет 10
— Мягкая полоса обтюрации обеспечивает непревзойденное прилегание респиратора
— Универсальный размер – возможность применять респиратор независимо от формы и размера лица
— подробнее. Высококачественные фильтрующие материалы обеспечивают надежную защиту и комфортное дыхание в процессе работы
— Регулируемые ленты оголовья позволяют удобно зафиксировать респиратор на весь период использования
— Низкое сопротивление дыханию благодаря увеличенной поверхности фильтрации
Респиратор «Алина» А Защита от аэрозолей (пыль/дым/туман), орг. газов и паров.
Особенности:
— Универсальный размер
— Индивидуальная упаковка
Применение:
Респиратор предназначен для защиты органов дыхания от высоко- и среднедисперсных аэрозолей высоко опасных и умеренно опасных вредных веществ с содержанием до 12 ПДК р.з., паров и газов органического происхождения до 5 ПДК Область применения: лакокрасочные работы, операции связанные с нагревом металлов, работа с химконцентратами.
Респиратор «Алина» АВ Защита от аэрозолей, паров орг/неорганич. газы и пары, металлич. пыль.
Особенности:
— Угольный фильтр
— Универсальный размер
— Регулируемые ленты оголовья
— Индивидуальная упаковка Применение:
Респиратор предназначен для защиты органов дыхания от высоко- и среднедисперсных аэрозолей с содержанием до 12 ПДК, а также паров и газов органического и неорганического происхождения до 5 ПДК р.з..
Область применения: сварочные производства, черная и цветная металлургия, судостроение, машиностроение, литейные производства, лакокрасочные и гальванические работы.
Респиратор «Алина» В Защита от аэрозолей, диоксид серы, хлорид водорода, пары хлорсодержащих продук.
Особенности:
— Универсальный размер
— Индивидуальная упаковка
Применение:
Респиратор предназначен для защиты органов дыхания от высоко- и среднедисперсных аэрозолей с содержанием до 12 ПДК, а также кислых паров и газов до 5 ПДК р.з..
Область применения: алюминиевая, нефтехимическая, целлюлозно-бумажная промышленности, аккумуляторные цеха, гальванические работы, металлургия.
Респиратор «Алина» К Защита от аэрозолей и основных газов (аммиак, амины).
Особенности:
— Универсальный размер
— Индивидуальная упаковка
Применение:
Респиратор предназначен для защиты органов дыхания от высоко- и среднедисперсных аэрозолей с содержанием до 12 ПДК, от основных паров и гахов (аммиак, амины, гидразин и т.п.) до 5 ПДК.
Область применения: металлургия, химическая и пищевая промышленность, фармакология, агрохимия, производство стекла и удобрений.
СИЗ используется в нефтехимической, электронной, пищевой промышленности. Преимущества: небольшой вес, не вызывающий раздражения материал, высокий уровень комфорта и низкое сопротивление дыханию, возможность использования во влажной среде.
К какому типу относятся дыхательные аппараты применяемые на речном флоте
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВОДОЛАЗНЫЕ ДЫХАТЕЛЬНЫЕ АППАРАТЫ
С ОТКРЫТОЙ СХЕМОЙ ДЫХАНИЯ
Общие технические условия
Open-circuit diving apparatus. General specifications
ОКС 13.340.30
ОКП 64 1871
Дата введения 2007-07-01
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным учреждением «40 Государственный Научно-исследовательский институт Министерства обороны Российской Федерации» (ФГУ «40 ГНИИ Минобороны России»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 416 «Гипербарическая техника»
1 Область применения
Стандарт не распространяется на дыхательные аппараты с открытой схемой дыхания, работающие не на сжатом воздухе, на жесткие шлемы со встроенными дыхательными автоматами, а также на аппараты, изготовленные до вступления в силу настоящего стандарта.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие государственные стандарты:
ГОСТ Р 51652-2000 Спирт этиловый ректификованный из пищевого сырья. Технические условия
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.302-88 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 12.4.008-84 Система стандартов безопасности труда. Система индивидуальной защиты. Метод определения поля зрения
ГОСТ 14.201-83 Обеспечение технологичности конструкции изделий. Общие требования
ГОСТ 27.410-87 Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность
ГОСТ 270-75 Резина. Метод определения упругопрочностных свойств при растяжении
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 5959-80 Ящики из листовых древесных материалов неразборные для грузов массой до 200 кг. Общие технические условия
ГОСТ 13837-79 Динамометры общего назначения. Технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 17411-91 Гидроприводы объемные. Общие технические требования
ГОСТ 29329-92 Весы для статического взвешивания. Общие технические требования
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 вентиль резервной подачи: Вентиль, предназначенный для включения подачи на дыхание водолазу резервного запаса воздуха.
3.2 водолазный дыхательный аппарат с открытой схемой дыхания: Дыхательный аппарат, в котором воздух подается водолазу из баллона или водолазного шланга с помощью дыхательного автомата и вытравливается через него же в воду при выдохе.
3.3 вредное пространство: Объем полости, образованный между ртом водолаза и устройствами вдоха и выдоха.
3.4 высокое давление: Давление между источником сжатого воздуха (баллонами аппарата) и редукционным клапаном, обычно свыше 10 МПа (100 кгс/см ).
3.5 низкое давление: Давление воздуха внутри лицевой части или дыхательной трубки, непосредственно соединенной с лицевой частью, равное окружающему давлению.
3.6 среднее давление: Давление воздуха после редуктора до клапана дыхательного автомата или иного потребителя, превышающее окружающее давление от 0,2 до 2,5 МПа (от 2 до 25 кгс/см ).
3.7 диаграмма работы дыхания (дыхательная петля): График, определяющий зависимость сопротивления дыханию от вытесняемого объема воздуха в течение одного дыхательного цикла.
3.8 легочная вентиляция (минутный объем дыхания): Объем воздуха, прошедший при дыхании через легкие человека (искусственные легкие) за 1 мин.
3.9 лицевая часть: Устройство для соединения дыхательного аппарата с потребителем.
3.10 максимальное рабочее давление: Максимальное расчетное избыточное давление воздуха в баллоне(ах) аппарата в диапазоне рабочих температур.
3.11 основной запас воздуха: Запас воздуха, предназначенный для обеспечения дыхания водолаза под водой без учета запаса воздуха, необходимого для выхода на поверхность.
3.12 работа дыхания (усилие дыхания): Работа, производимая в течение одного дыхательного цикла, измеряемая в Дж/л.
3.13 рабочее давление: Избыточное давление воздуха в баллонах аппарата, при которых аппарат сохраняет свою работоспособность.
3.14 резервный запас воздуха (резерв): Запас воздуха в баллонах аппарата, предназначенный для обеспечения дыхания водолаза при выходе на поверхность после расходования основного запаса воздуха или прекращения подачи воздуха от внешнего источника.
3.15 сигнальное устройство: Устройство, предназначенное для подачи водолазу звукового или светового сигнала, указывающего, что в баллонах аппарата остался резервный запас воздуха.
3.16 сопротивление дыхания: Показатель, характеризующий затруднение дыхания и выражаемый абсолютной величиной разности давлений между окружающей средой и полостью дыхания.
3.17 указатель минимального давления: Устройство дыхательного аппарата, позволяющее водолазу определить, что в баллонах аппарата остался только резервный запас сжатого воздуха.
3.18 устройство принудительной подачи воздуха: Элемент дыхательного автомата, обеспечивающий подачу воздуха в полость дыхания, приводимый в действие вручную.
3.19 физиологический сигнал минимального давления: Сигнал, позволяющий водолазу определить по постепенному нарастанию сопротивления дыханию на вдохе, что в баллонах аппарата остался только резервный запас воздуха.
4 Общие технические требования
4.1 Характеристики (свойства)
4.1.1 Требования назначения
4.1.1.1 Аппарат должен сохранять работоспособность при использовании во всем диапазоне глубин, для работы на которых он предназначен в соответствии с техническими условиями на аппарат конкретного типа, но не более 60 м.
4.1.1.2 Аппарат должен сохранять работоспособность в любых пространственных положениях.
4.1.1.3 Аппарат должен обеспечивать дыхание водолаза с легочной вентиляцией от 7,5 до 60 л/мин*.
* Здесь и далее по тексту расходы воздуха приведены к давлению на глубине погружения водолаза (проведения испытаний).
4.1.1.4 Аппарат должен обеспечивать возможность непрерывной принудительной подачи воздуха на дыхание не менее 60 л/мин. Аппарат для профессионального использования должен обеспечивать возможность непрерывной принудительной подачи воздуха на дыхание не менее 90 л/мин (указывают в ТТЗ).
4.1.1.5 Аппарат для профессионального использования должен обеспечивать возможность подключения на дыхание второго водолаза, при легочной вентиляции каждого водолаза не менее 45 л/мин (указывают в ТТЗ).
4.1.1.6 В аппарате должна быть предусмотрена возможность подключения к линии среднего давления, как минимум, одного шланга для поддува гидрокомбинезона, компенсатора плавучести или иного потребителя.
4.1.1.7 Конструкция аппарата должна предусматривать возможность установки, как минимум, одного прибора контроля давления в баллоне(ах) аппарата.
4.1.1.8 Аппарат должен быть работоспособным при давлении в баллонах от максимального рабочего до 1,0 МПа (10 кгс/см ).
4.1.1.9 Аппарат должен быть герметичным в любых пространственных положениях при всех рабочих давлениях в баллонах.
4.1.1.10 Плавучесть аппарата в пресной воде с баллонами, заряженными до максимального давления, должна быть от 0 до минус 49 Н (5 кгс).
4.1.1.11 Масса комплекта незаряженного аппарата, размещаемого на водолазе для работы под водой, должна быть не более 33 кг.
Давление резервного запаса воздуха должно составлять не менее 5,0 МПа (50 кгс/см ).
4.1.1.13 Специальные требования к аппарату должны быть изложены в ТУ на аппарат конкретного типа.
Шланговый аппарат дополнительно должен:
— обеспечивать дыхание водолаза в случае прекращения (уменьшения) подачи сжатого воздуха от внешнего источника, обрыве (перерезании) или отсоединении шланга при всплытии на поверхность со скоростью не более 10 м/мин с глубин, для работы на которых он предназначен в соответствии с ТУ, или при переходе в водолазный колокол;
— обеспечивать ручное или автоматическое переключение на дыхание от баллонов аппарата в случае прекращения подачи воздуха по шлангу; если конструкцией предусмотрено автоматическое переключение на дыхание от баллонов аппарата, то он должен быть оборудован устройством, сигнализирующим водолазу и на водолазный пост о переходе на дыхание от баллонов аппарата;
— аппарат должен быть оборудован устройством, исключающим вытравливание (утечку) воздуха из аппарата и поступление в него воды при отсоединении (обрыве, перерезании) шланга подачи воздуха от внешнего источника, а также при снижении давления в шланге;
— конструкция аппарата должна обеспечивать возможность отсоединения шланга подачи воздуха от аппарата как на поверхности, так и под водой;
