Колодочные тормозные устройства
Тормозными элементами в колодочных тормозах являются стальной шкив и чугун
ные тормозные колодки с приклепанными к ним фрикционными накладками. Торможение возникает при прижимании тормозных колодок к шкиву с помощью тормозной пружины.
Привод растормаживания бывает двух видов:
Рассмотрим поочередно оба вида тормозов.
Колодочный тормоз с электромагнитным приводом
Устройство колодочного тормоза с электромагнитным приводом показано на рис.

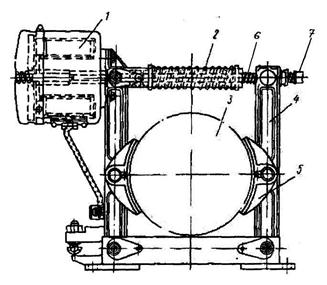

Рис. 13.10. Колодочный тормоз с электромагнитным приводом:
1 – тормозной электромагнит; 2 – пружина; 3 – тормозной шкив; 4 – рычаги; 5 – тормозные колодки; 6 – винт; 7 – регулировочная гайка
Этот тормозсостоит из основания, на котором закреплены на осях два рычага 4. К средней части к рычагам прикреплены на осях чугунные тормозные колодки 5 с приклё-
панными к ним изнутри фрикционными накладками Эти колодки прижаты к поверхности стального тормозного шкива 3. Шкив 3 закреплен на шпонке на валу электродвигателя.
Рычаги 4 в верхней части имеют сквозные отверстия с прямоугольной резьбой, че-
рез которые проходит горизонтальный шток тормозного электромагнита в виде винта 6. Внутри отверстий нарезана резьба с разным шагом – в одном отверстии с левым, в другом – с правым.
На винт надета мощная цилиндрическая пружина 2, концы которой соединены с каждым рычагом при помощи двух полуосей.
В исходном состоянии ток в катушке электромагнита отсутствует и пружина сжата
с определенным усилием. Это усилие через рычаги передается на тормозные колодки, ко-
торые плотно прижимаются к поверхности тормозного шкива, вал двигателя заторможен.
При подаче напряжения на катушку электромагнита якорь электромагнита втягивается и заставляет винт 6 повернуться на несколько оборотов. При этом верхние концы рычагов 4 раздвигаются ( т.к. отверстия в них имеют разную резьбу – левую и правую ) и освобождают тормозные колодки 5. Пружина растягивается и усилие в ней возрастает. Тормозные колодки освобождаются, вал двигателя оттормаживается.
При снятии напряжения, винт под действием пружины поворачивается в обратном направлении, рычаги 4 возвращаются в исходное состояние и прижимают тормозные колодки к поверхности стального шкива.
Для регулирования тормозного момента служит гайка 7 на правом конце винта 6.
Колодочные тормозные устройства выпускаются с электромагнитами постоянного и переменного тока. В зависимости от типа устройства, диаметр тормозного шкива состав-
ляет d = 100…700 мм, максимальный ход тормозных колодок h = 3…4,5 мм, тормозной момент Mт = 11…8000 Нм.
Область применения на судах: электроприводы якорно-швартовных устройств и
грузоподъемных механизмов. В последних дисковые тормоза применяют в механизмах
подъема груза и изменения вылета стрелы крана, которые требуют резкой остановки этих механизмов.
В то же время для механизма поворота башни крана применяют колодочные тормоза с электрогидравлическим приводом, которые обеспечивают плавное растормажи-
вание и затормаживание башни крана, что позвояет избежать раскачки груза при трогании башни крана или ее остановке ( см. ниже ).
Колодочный тормоз ТКП, его назначение и принцип работы
Колодочный тормоз ТКП, его назначение и принцип работы 14.10.2016 11:14
Принцип действия колодочного тормоза заключается в том, что тормозной рычаг, входящий в его состав  соприкасает  колодки с тормозным шкивом механизма, на который он установлен, вследствие чего возникает сила трения. Вращение шкива замедляется до полной остановки. Колодочный тормоз создает тормозной момент, величина которого равна произведению таких величин, как сила нажатия колодок, коэффициент трения поверхностей и радиусу шкива.
В состав устройства входят две пружины (основная и вспомогательная), подставка, к которой крепится рычаг с установленным на нем магнитом, рычага с двумя колодками, якорного рычага, штока, скобы, шкива, гайки, регулирующей ход якоря и зазор между тормозными колодками и шкивом и двух гаек для регулировки хода основной пружины, двух шайб (опорная и сферическая), которые нужны для предотвращения изгиба штока.
Шток служит связующим звеном между рычагом с магнитом и рычагом с колодками. Пружина, расположенная на штоке, оказывает усилие на рычаг с колодками посредством скобы, а на дополнительный рычаг &ndash через шток. Для разжатия рычагов при сжатых колодках, регулировки хода якоря и зазора между колодками и шкивом используется дополнительная гайка. В заторможенном состоянии основная пружина сжимается и оказывает действие на скобу, которая соединена с якорным рычагом и противоположным концом &ndash на установочные гайки, передающие усилие рычагу с колодками через шток. Тормозной момент создается тормозным шкивом и рычагом с колодками, которые к нему прижимаются силой разжатия пружины. Установленный электромагнит притягивает якорь рычага с колодками к своему сердечнику, когда подается напряжение, дополнительная пружина отводит от шкива рычаги с колодками. Колодки от тормозного шкива отходят равномерно благодаря ограниченному отходу рычага с колодками и магнита под действием гравитации за счет упора ограничительного болта в подставку.
Требования к шкиву для установки тормоза
При работе современные колодочные тормоза предотвращают резкие толчки, которые могут привести к срыву ходовых колес благодаря возможности регулировки тормозного момента. Оборудование, в котором они используются, будет работать дольше более надежно. Отлично себя зарекомендовали  ТКП при работе в кранах, поскольку последние работают на открытом воздухе и находятся под постоянной ветровой нагрузкой. В зависимости от условий эксплуатации, необходимо подбирать определенную марку тормоза  ТКП, в чем могут помочь специалисты.
