Что такое явление электромагнитной индукции
Что такое электромагнитная индукция?
Майкл Фарадей стал первооткрывателем такого явления как электромагнитная индукция. Им было введено понятие «вектор индукции», который показывает направление потока. Эта физическая величина, которая равна произведению модуля самого вектора, проходящего через площадь и косинус этого угла. Данное выражение показывает связь между электрическим и магнитным явлениями.
Само это явление было обнаружено ученым в 1831 году. В статье будет рассказано о явлении электромагнитной индукции, как используется это явление в современной электротехнике, а также как рассчитать ее физические величины. Дополнением служат два видеоролика и одна скачиваемая научно-популярная статья по выбранной тематики.
Электромагнитная индукция
Магнитный поток. В однородном магнитном поле, модуль вектора индукции которого равен В, помещен плоский замкнутый контур площадью S. Нормаль n к плоскости контура составляет угол a с направлением вектора магнитной индукции В. Магнитным потоком через поверхность называется величина Ф, определяемая соотношением: Ф = В·S·cos a. Единица измерения магнитного потока в систем СИ – 1 Вебер (1 Вб). Электромагнитная индукция. Явление электромагнитной индукции обнаружено в 1831 г. Фарадеем. Оно выражает взаимосвязь электрических и магнитных явлений. Рассмотрим некоторые экспериментальные факты.
Рамку, замкнутую на гальванометр, помещают в однородное магнитное поле и вращают. В рамке возникает электрический ток. Если же рамка движется поступательно, не пересекая силовых линий, то ток в ней не возникает. Рамка движется в неоднородном магнитном поле. Число линий индукции, пересекающих рамку, изменяется. В рамке возникает электрический ток. Ток, возникающий в контуре при изменении магнитного потока, называют индукционным током.
Явление электромагнитной индукции было открыто Майклом Фарадеем в 1831 г. Он опытным путем установил, что при изменении магнитного поля и и утри замкнутого проводящего контура в нем возникнет электрический ток, который называют индукционным током.
Вы знаете, что условием существования электрического тока в замкнутом контуре является наличие электродвижущей силы, поддерживающей разность потенциалов. Следовательно, при изменении магнитного потока, пронизывающего замкнутый контур, в нем возникает ЭДС, которую называют ЭДС индукции (ei). Явление возникновения ЭДС в контуре при изменении магнитного потока, пронизывающего контур, называется электромагнитной индукцией. Если контур замкнут, то ЭДС индукции проявляется в возникновении электрического индукционного тока
где R- сопротивление контура.
Если контур разомкнут, то на концах проводника возникает разность потенциалов, равная ei. Направление индукционного тока в контуре определяется правилом Ленца – Индукционный ток направлен так, чтобы своим магнитным полем противодействовать изменению магнитного потока, которым он вызван.
Направление индукционного тока определяется следующим образом:
ЭДС индукции в движущемся проводнике. Пусть проводник длиной L перемещается со скоростью V в однородном магнитном поле, пересекая силовые линии. Вместе с проводником движутся заряды, находящиеся в проводнике. На движущийся в магнитном поле заряд действует сила Лоренца. Свободные электроны смещаются к одному концу проводника, а на другом остаются нескомпенсированные положительные заряды. Возникает разность потенциалов, которая и представляет собой ЭДС индукции ei. Ее величину можно определить, рассчитав работу, совершаемую силой Лоренца при перемещении заряда вдоль проводника:
Отсюда следует, что ei = B·V·L·sin a.
Самоиндукция является частным случаем разнообразных проявлений электромагнитной индукции. Рассмотрим контур, подключенный к источнику тока. По контуру протекает электрический ток I. Этот ток создает в окружающем пространстве магнитное поле. В результате контур пронизывается собственным магнитным потоком Ф. Очевидно, что собственный магнитный поток пропорционален току в контуре, создавшему магнитной поле:
Коэффициент пропорциональности L называется индуктивностью контура. Индуктивность зависит от размеров, формы проводника, магнитных свойств среды. Единица измерения индуктивности в системе СИ – 1 Генри (Гн).
Из закона электромагнитной индукции следует, что eiс = dФс/dt.
Если L = const, то eiс= – L·dI/dt.
Электродвижущая сила, наведенная в проводе
При движении провода с постоянной скоростью ν с той же скоростью будут, перемещаться свободные электроны и положительные ионы провода. Если провод движется в однородном поле перпендикулярно магнитным линиям, то на каждую заряженную частицу будет действовать электромагнитная сила,направление которой определяется правилом левой руки. Под действием этих сил электроны будут перемещаться на один конец провода, создавая на нем отрицательный заряд, а на другом конце провода недостаток электронов вызовет положительный заряд. Разделение зарядов прекратится, если электромагнитные силы уравновесятся электрическими силами притяжения разноименных зарядов. Так, в результате работы электромагнитных сил в проводнике возникает э. д. с, которую называют э. д. с. электромагнитной индукции, а само явление — электромагнитной индукцией. В этом случае механическая энергия, затраченная на движение проводника, преобразуется в электрическую.
Следовательно, наведённая (индуктированная) в проводе э. д. с. электромагнитной индукции пропорциональна величине магнитной индукции поля, в котором движется проводник, длине провода и скорости его движения в направлении, перпендикулярном магнитным линиям. Это первая формулировка закона электромагнитной индукции. Направление наведенной э. д. с. определяется правилом правой руки. Ладонь правой руки располагают так, чтобы магнитные линии входили в нее, отогнутый под прямым углом большой палец совмещают с направлением движения проводника, тогда вытянутые четыре пальца укажут направление индуктированной э. д. с.
Что такое индицирование
Индуцирование Э.Д.С. При пересечении проводником силовых линий магнитного поля в нем возникает или, как говорят, индуцируется э. д. с. Это явление называется электромагнитной индукцией. Возникновение э.д.с. объясняется действием сил магнитного поля на находящиеся в проводниках свободные электроны. Свободные электроны под влиянием этих сил начнут двигаться вдоль проводника. В результате этого движения на одном конце проводника накопятся свободные электроны и возникнет отрицательный электрический заряд, а на другом конце ввиду недостатка электронов появится положительный заряд.
Такое разделение электрических зарядов при движении проводника в магнитном поле будет происходить до тех пор, пока электромагнитные силы не уравновесятся силами электрического поля, возникающего в проводнике в результате появления на его концах разноименных электрических зарядов. Разность потенциалов на концах проводника численно равна индуцированной в проводнике э.д.с. Индуцирование э.д.с. в проводнике происходит независимо от того, включен ли он в какую-либо электрическую цепь или нет. Если присоединить концы этого проводника к какому-либо приемнику электрической энергии, то под влиянием разности потенциалов на концах проводника по замкнутой цепи потечет электрический ток.
Если проводник перемещается вдоль силовых линий поля, т. е. как бы скользит по ним, то э.д.с. в нем не возникает.
Рис. 51. Индуцирование э.д.с. в проводнике при перемещении его в магнитном поле
Индуцировать э.д.с. в проводниках можно и не перемещая их в магнитном поле. Для этого необходимо перемещать само магнитное поле или изменять тем или иным путем магнитный поток, охватываемый витком, катушкой или каким-либо другим замкнутым контуром. Индуцированная таким образом э.д.с. определяется согласно закону электромагнитной индукции Максвелла: э.д.с, индуцированная в замкнутом контуре, равна скорости изменения магнитного потока, пронизывающего этот контур, т. е.
?Ф = Ф1— Ф2 — изменение магнитного потока, пронизывающего контур (от значения Ф1, до значения Ф2);
?t — промежуток времени (от момента t1 до момента t2), в течение которого происходит указанное изменение потока.
Индуцированная э.д.с. в этом случае
Следовательно, в общем случае индуцированная э.д.с. равна скорости изменения потокосцепления катушки.
Правило Ленца может быть проиллюстрировано следующими примерами. При опускании магнита (или электромагнита) внутрь катушки (рис. 53, а) э.д.с, индуцированная в катушке, имеет такое направление, при котором созданное током катушки магнитное поле будет противодействовать опусканию магнита. При удалении же магнита из катушки (рис. 53, б) индуцированная в ней э.д.с. создает ток, направленный так, что магнитное поле катушки препятствует удалению магнита.
Если изменять ток i1 в проводнике АБ, например замыкая и размыкая электрическую цепь, в которую он включен, то в расположенном параллельно ему проводнике ВГ индуцируется э.д.с. ем.
При увеличении тока i1 э. д. с. ем и ток i2 в проводнике ВГ будут направлены против тока i1. При уменьшении же тока i1 э. д. с. ем и ток i2 будут направлены в ту же сторону, что и ток i1.
Способы индуцирования э. д. с. в электрических машинах. Явление электромагнитной индукции широко используется в различных электрических машинах и устройствах. На этом принципе основано устройство электрических генераторов, двигателей и трансформаторов. Для индуцирования э. д. с. в них обычно применяются три способа:
При этом непрерывно изменяется магнитный поток, охватываемый каждым витком или катушкой, вследствие чего в них индуцируется э. д. с. е. Этот способ используют в основном в электрических машинах постоянного тока. В рассмотренных случаях э. д. с, индуцированные в витках или катушках, будут переменными.
Закон электромагнитной индукции
Статья находится на проверке у методистов Skysmart.
Если вы заметили ошибку, сообщите об этом в онлайн-чат
(в правом нижнем углу экрана).
Магнитный поток
Прежде, чем разобраться с тем, что такое электромагнитная индукция, нужно определить такую сущность, как магнитный поток.
Представьте, что вы взяли обруч в руки и вышли на улицу в ливень. Чем сильнее ливень, тем больше через этот обруч пройдет воды — поток воды больше.
Если обруч расположен горизонтально, то через него пройдет много воды. А если начать его поворачивать — уже меньше, потому что он расположен не под прямым углом к вертикали.
Теперь давайте поставим обруч вертикально — ни одной капли не пройдет сквозь него (если ветер не подует, конечно).
Магнитный поток по сути своей — это тот же самый поток воды через обруч, только считаем мы величину прошедшего через площадь магнитного поля, а не дождя.
Магнитным потоком через площадь S контура называют скалярную физическую величину, равную произведению модуля вектора магнитной индукции B, площади поверхности S, пронизываемой данным потоком, и косинуса угла α между направлением вектора магнитной индукции и вектора нормали (перпендикуляра к плоскости данной поверхности):
Магнитный поток
Ф — магнитный поток [Вб]
B — магнитная индукция [Тл]
S — площадь пронизываемой поверхности [м^2]
n — вектор нормали (перпендикуляр к поверхности) [-]
Магнитный поток можно наглядно представить как величину, пропорциональную числу магнитных линий, проходящих через данную площадь.
В зависимости от угла α магнитный поток может быть положительным (α 90°). Если α = 90°, то магнитный поток равен 0. Это зависит от величины косинуса угла.
Изменить магнитный поток можно меняя площадь контура, модуль индукции поля или расположение контура в магнитном поле (поворачивая его).
В случае неоднородного магнитного поля и неплоского контура, магнитный поток находят как сумму магнитных потоков, пронизывающих площадь каждого из участков, на которые можно разбить данную поверхность.
Электромагнитная индукция
Электромагнитная индукция — явление возникновения тока в замкнутом проводящем контуре при изменении магнитного потока, пронизывающего его.
Явление электромагнитной индукции было открыто М. Фарадеем.
Майкл Фарадей провел ряд опытов, которые помогли открыть явление электромагнитной индукции.
Опыт раз. На одну непроводящую основу намотали две катушки: витки первой катушки были расположены между витками второй. Витки одной катушки были замкнуты на гальванометр, а второй — подключены к источнику тока.
При замыкании ключа и протекании тока по второй катушке в первой возникал импульс тока. При размыкании ключа также наблюдался импульс тока, но ток через гальванометр тек в противоположном направлении.
Опыт два. Первую катушку подключили к источнику тока, а вторую — к гальванометру. При этом вторая катушка перемещалась относительно первой. При приближении или удалении катушки фиксировался ток.
Опыт три. Катушка замкнута на гальванометр, а магнит движется вдвигается (выдвигается) относительно катушки
Вот, что показали эти опыты:
Почему возникает индукционный ток?
Ток в цепи может существовать, когда на свободные заряды действуют сторонние силы. Работа этих сил по перемещению единичного положительного заряда вдоль замкнутого контура равна ЭДС.
Значит, при изменении числа магнитных линий через поверхность, ограниченную контуром, в нем появляется ЭДС, которую называют ЭДС индукции.
Закон электромагнитной индукции
Закон электромагнитной индукции (закон Фарадея) звучит так:
ЭДС индукции в замкнутом контуре равна и противоположна по знаку скорости изменения магнитного потока через поверхность, ограниченную контуром.
Математически его можно описать формулой:
Закон Фарадея
Ɛi — ЭДС индукции [В]
ΔФ/Δt — скорость изменения магнитного потока [Вб/с]
Знак «–» в формуле позволяет учесть направление индукционного тока. Индукционный ток в замкнутом контуре всегда направлен так, чтобы магнитный поток поля, созданного этим током сквозь поверхность, ограниченную контуром, уменьшал бы те изменения поля, которые вызвали появление индукционного тока.
Если контур состоит из N витков (то есть он — катушка), то ЭДС индукции будет вычисляться следующим образом.
Закон Фарадея для контура из N витков
Ɛi — ЭДС индукции [В]
ΔФ/Δt — скорость изменения магнитного потока [Вб/с]
N — количество витков [-]
Сила индукционного тока в замкнутом проводящем контуре с сопротивлением R:
Закон Ома для проводящего контура
Ɛi — ЭДС индукции [В]
I — сила индукционного тока [А]
R — сопротивление контура [Ом]
Если проводник длиной l будет двигаться со скоростью v в постоянном однородном магнитном поле с индукцией B ЭДС электромагнитной индукции равна:
ЭДС индукции для движущегося проводника
Ɛi — ЭДС индукции [В]
B — магнитная индукция [Тл]
v — скорость проводника [м/с]
l — длина проводника [м]
Возникновение ЭДС индукции в движущемся в магнитном поле проводнике объясняется действием силы Лоренца на свободные заряды в движущихся проводниках. Сила Лоренца играет в этом случае роль сторонней силы.
Движущийся в магнитном поле проводник, по которому протекает индукционный ток, испытывает магнитное торможение. Полная работа силы Лоренца равна нулю.
Количество теплоты в контуре выделяется либо за счет работы внешней силы, которая поддерживает скорость проводника неизменной, либо за счет уменьшения кинетической энергии проводника.
Изменение магнитного потока, пронизывающего замкнутый контур, может происходить по двум причинам:
Таким образом, явления индукции в движущихся и неподвижных проводниках протекают одинаково, но физическая причина возникновения индукционного тока оказывается в этих двух случаях различной:
Правило Ленца
Чтобы определить направление индукционного тока, нужно воспользоваться правилом Ленца.
Академически это правило звучит следующим образом: индукционный ток, возбуждаемый в замкнутом контуре при изменении магнитного потока, всегда направлен так, что создаваемое им магнитное поле препятствует изменению магнитного потока, вызывающего индукционный ток.
Давайте попробуем чуть проще: катушка в данном случае — это недовольная бабуля. Забирают у нее магнитный поток — она недовольна и создает магнитное поле, которое этот магнитный поток хочет обратно отобрать.
Дают ей магнитный поток, забирай, мол, пользуйся, а она такая — «Да зачем сдался мне ваш магнитный поток!» и создает магнитное поле, которое этот магнитный поток выгоняет.
Явление электромагнитной индукции.
Явление электромагнитной индукции было открыто английским ученым М. Фарадеем 29 августа 1831 году.
Явление электромагнитной индукции заключается в том, что при всяком изменении магнитного потока, пронизывающего контур замкнутого проводника, в этом проводнике образуется электрический ток, существующий в течение всего процесса изменения магнитного потока. Явление электромагнитной индукции можно обнаружить в таких ситуациях:
1. при относительном движении катушки и магнита;
2. при изменении индукции магнитного поля в контуре, который расположен перпендикулярно линиям магнитного поля.
На этом рисунке катушка А, которая включена в цепь источника тока, вставлена в другую катушку С, которая подключена к гальванометру. При замыкании и размыкании цепи катушки А в катушке С образуется индукционный ток. Индукционный ток возникает также при изменении тока в катушке С или при движении катушек друг относительно друга;
3. при изменении положения контура, расположенного в постоянном магнитном поле.

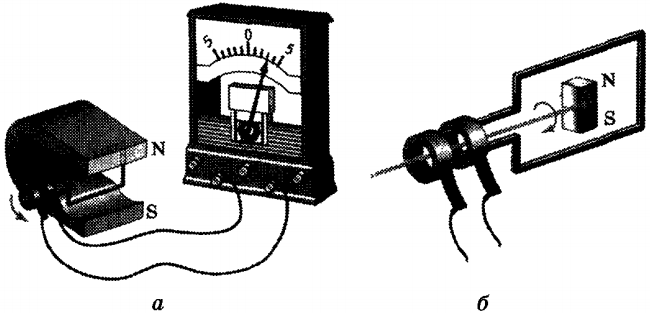

Ток в контуре может появляться и при вращении контура в поле постоянного магнита (рис. а), и при вращении самого магнита внутри контура (рис. б).
Открытие электромагнитной индукции принадлежит к числу самых значимых открытий XIX века. Оно вызвало появление и бурное развитие электротехники и радиотехники.
На основании явления электромагнитной индукции были основаны мощные генераторы электрической энергии, в разработке которых принимали участие ученые и техники разных стран. Среди них были и российские ученые: Эмилий Христианович Ленц, Борис Семенович Якоби, Михаил Иосифович Доливо-Добровольский и другие, внесшие большой вклад в развитие электротехники.
Закон электромагнитной индукции Фарадея для начинающих
Что может быть лучше, чем вечером понедельника почитать про основы электродинамики. Правильно, можно найти множество вещей, которые будут лучше. Тем не менее, мы все равно предлагаем Вам прочесть эту статью. Времени занимает не много, а полезная информация останется в подсознании. Например, на экзамене, в условиях стресса, можно будет успешно извлечь из недр памяти закон Фарадея. Так как законов Фарадея несколько, уточним, что здесь мы говорим о законе индукции Фарадея.
Электродинамика – раздел физики, изучающий электромагнитное поле во всех его проявлениях.
Это и взаимодействие электрического и магнитного полей, электрический ток, электро-магнитное излучение, влияние поля на заряженные тела.
Здесь мы не ставим целью рассмотреть всю электродинамику. Упаси Боже! Рассмотрим лучше один из основных ее законов, который называется законом электромагнитной индукции Фарадея.
Майкл Фарадей (1791-1867)
История и определение
Фарадей, параллельно с Генри, открыл явление электромагнитной индукции в 1831 году. Правда, успел опубликовать результаты раньше. Закон Фарадея повсеместно используется в технике, в электродвигателях, трансформаторах, генераторах и дросселях. В чем суть закона Фарадея для электромагнитной индукции, если говорить просто? А вот в чем!
При изменении магнитного потока через замкнутый проводящий контур, в контуре возникает электрический ток. То есть, если мы скрутим из проволоки рамку и поместим ее в изменяющееся магнитное поле (возьмем магнит, и будем крутить его вокруг рамки), по рамке потечет ток!
Рамка в поле
Этот ток Фарадей назвал индукционным, а само явление окрестил электромагнитной индукцией.
Электромагнитная индукция – возникновение в замкнутом контуре электрического тока при изменении магнитного потока, проходящего через контур.
Формулировка основного закона электродинамики – закона электромагнитной индукции Фарадея, выглядит и звучит следующим образом:
ЭДС, возникающая в контуре, пропорциональна скорости изменения магнитного потока Ф через контур.
А откуда в формуле минус, спросите Вы. Для объяснения знака минус в этой формуле есть специальное правило Ленца. Оно гласит, что знак минус, в данном случае, указывает на то, как направлена возникающая ЭДС. Дело в том, что создаваемое индукционным током магнитное поле направлено так, что препятствует изменению магнитного потока, который вызвал индукционный ток.
Для определения направления индукционного тока применяется знаменитое правило буравчика, или правило правой руки, оно же правило правого винта. Если ладонь правой руки расположить так, чтобы в неё входили силовые линии магнитного поля, а отогнутый большой палец направить по движению проводника, то четыре вытянутых пальца укажут направление индукционного тока.
Правило правой руки
Примеры решения задач
Вот вроде бы и все. Значение закона Фарадея фундаментально, ведь на использовании данного закона построена основа почти всей электрической промышленности. Чтобы понимание пришло быстрее, рассмотрим пример решения задачи на закон Фарадея.
