что такое узел в строительстве
«Узловой метод организации строительства и реконструкции промышленных объектов»
Возросшая конструктивная и технологическая сложность крупных промышленных объектов и комплексов, вызванная научно-техническим прогрессом, качественно изменила организацию и управление строительным производством. Для строительства крупных и сложных промышленных объектов разрабатывают проекты организации строительства с применением узлового метода. Понятие «узловой метод» — это особый метод проектирования, подготовки и управления строительством. При разработке проекта организации строительства узлы подразделяются на технологические, строительные и общеплощадные.
Узел — это конструктивно и технологически обособленная часть подлежащего возведению промышленного комплекса (объекта), расположенного в строго определенных границах, техническая готовность, которой после завершения строительно-монтажных работ позволяет провести пусконаладочные работы, опробовать агрегаты, механизмы и устройства с получением промежуточного продукта.
Цель узлового метода — комплексное выполнение строительно-монтажных работ и ввод в действие мощностей в предельно короткие сроки при высоких технико-экономических результатах строительных и монтажных подразделений, принимающих участие в осуществлении проекта.
Для рациональной концентрации ресурсов и координации деятельности участников строительства за счет максимального совмещения работ из состава наиболее сложных узлов выделяются подузлы.
Подузел — обособленная часть узла, в пределах которой обеспечивается выполнение строительно-монтажных работ до технической готовности, необходимой для проведения в целом по узлу пусконаладочных работ, опробования агрегатов, механизмов и устройств. В пределах подузла — строительство развивается автономно и связано с узлом лишь на последней стадии работ — при опробовании и накладке агрегатов и аппаратов узла.
Задача строительного подузла — организовать в системе узла параллельные потоки по выполнению работ и тем самым обеспечить сокращение общей продолжительности возведения узла в целом за счет максимального совмещения работ.
По составу работ и виду конечной строительной продукции узлы подразделяются на технологические, строительные и общеплощадные.
Технологический узел — конструктивно обособленная часть технологической линии (установки, аппараты) предприятия, в границах которой должны производиться строительно-монтажные работы до технической готовности, необходимой для проведения испытания и пусконаладочных работ, опробования агрегатов, механизмов и устройств.
В состав технологического узла включаются: фундаменты под технологическое оборудование; подземные и наземные коммуникации в пределах зла (водоводные, электрокабельные и транспортные тоннели); подземные сооружения (насосные всех видов, масло- и гидроподвалы); подземные и наземные помещения подстанций и магнитных станций управления; технологические металлоконструкции; технологическое оборудование; встроенные помещения основного производственного назначения (пульты управления, распределительные устройства); полы.
Строительный узел — здание или сооружение производственного назначения или его конструктивно обособленная часть, в пределах которой осуществляется производство строительно-монтажных работ до технической готовности, позволяющей передать ее под механомонтажные работы. При определении границ и состава строительного узла необходимо учитывать следующее: участок здания должен обладать пространственной жесткостью, позволяющей включать в работу мостовые краны и другие средства подъема, должно быть закончено устройство подъездных путей для подачи в зону кранов технологического оборудования; должны быть завершены работы по устройству кровли, остеклению фонарей, отводу за пределы цеха ливневых вод с кровли, постоянному освещению и встроенным помещениям. В состав строительного узла включаются: фундаменты под каркас здания, несущие и ограждающие конструкции, кровля с ливнеотводами, остекление и отделочные работы по зданию; встроенные помещения подсобного и обслуживающего назначения; мостовые краны с троллеями и посадочными площадками; электроосвещение здания.
Общеплощадный узел — группа однородных по технологическому признаку зданий и сооружений обслуживающего и вспомогательного назначения, инженерных сетей и коммуникаций, производство строительных и монтажных работ по которым осуществляется до технической готовности, позволяющей провести испытания агрегатов и устройств.
В состав общеплощадочных узлов часто включаются работы, близкие по характеристике к строительным технологическим узлам с выделением в них при необходимости подузлов. В отдельных случаях при значительных объемах работ некоторые объекты выделяются в отдельные узлы, например, очистные сооружения, береговые насосные станции и др.
Устройства, обеспечивающие транспортные связи (железнодорожные пути, автодороги и другие сооружения транспорта), выделяются в отдельные узлы — «Железнодорожные пути», «Автомобильные дороги и благоустройство».
Административные здания, бытовые помещения, столовые выделяются в отдельный узел — «Объекты административно-бытового назначения». Подготовительные работы на площадке также выделяются в общеплощадный узел. строительство узел инвестиционный
Для каждого из этих узлов разрабатываются свои графики производства работ, за каждым из узлов закреплены ответственные инженерно-технические работники для работы с соответствующими строительно-монтажными организациями. Своевременное завершение работы на каждом узле предопределило своевременный ввод всего производства в эксплуатацию. Правильное определение состава и границ узлов, их технологическая взаимоувязка предопределяют эффективность узлового метода строительства. Выделение узлов и подузлов производится при разработке проекта генпроектировщиком с участием специалистов строящегося предприятия и подрядных организаций.
При проектировании узлов должны учитываться: конструктивная завершенность узла как части промышленного комплекса или объекта, возможность производства пусконаладочных работ и сдачи узла заказчику по акту рабочей комиссии. Должна учитываться возможность наиболее быстрого предоставления фронта работ для смежных организаций.
При проектировании состава и границ узлов необходимо знание назначения и взаимодействия оборудования, агрегатов, устройств, предназначенных для выпуска продукции строящимися производствами, а также учет объемно-планировочных и конструктивных решений проекта, требуется не только глубокие знания вопросов организации и технологии строительного производства, управление деятельностью строительных и монтажных организаций, но и знание структурной организации всех участников строительства. Поэтому проектирование состава и границ узлов должно осуществляться группой инженеров высокой квалификации, проектировщиков-технологов проектной организации, опытных инженеров-технологов заказчика, специалистов генподрядной и специализированных организаций с участием главного инженера генподрядного треста.
Применение узлового метода позволяет сконцентрировать внимание участников сооружения объекта на важнейших этапах строительства, сократить его продолжительность.
Список использованной литературы
1. Батоева Э.В. Организация строительного производства: Учеб. пособие / Э.В. Батоева.-Иркутск: Изд-во БГУЭП, 2007
2. Батоева Э.В. Организация строительного производства: Метод. Рекомендации к курсовой работе / Э.В. Батоева. — Иркутск: Изд-во БГУЭП, 2007
3. Жаворонков Е.П. Менеджмент в стротельстве: Учеб.пособие / Е.П. Жаворонков, Л.В. Пермякова.- М. : ООО «Издательство Элит», 2005.
Узел (сборочная единица)
Узел (сборочная единица) — изделие, составные части которого (детали) подверглись соединению между собой сборочными операциями на предприятии-изготовителе.
Узел, в зависимости от конструкции, может состоять из отдельных деталей или узлов и деталей.
Технологическая особенность узла — возможность его сборки независимо от других частей изделия. Иногда сборочные единицы не совпадают с функциональными (по назначению) частями изделия.
Характерными примерами узлов могут быть сварные корпуса, гидро- и пневмоцилиндры, планетарные механизмы, тормозные устройства, шпиндельные блоки, обгонные муфты, предохранительные клапаны и т. д.
Различают узлы первого, второго и высших порядков.
Литература
Полезное
Смотреть что такое «Узел (сборочная единица)» в других словарях:
Узел (сборочная единица) — УЗЕЛ сборочная единица, которую можно собрать отдельно от других составных частей транспортного средства и которая может выполнять определенные функции в изделиях одного назначения только совместно с другими составными частями. Источник:… … Официальная терминология
Узел (в технике) — Узел (сборочная единица) это изделие, составные части которого (детали) подверглись соединению между собой сборочными операциями на предприятии изготовителе. Литература Под ред. Скороходова Е. А. Общетехнический справочник.. М.: Машиностроение,… … Википедия
Узел (значения) — Узел: Узел соединение и переплетение линейных материалов. «Гордиев узел» крылатая фраза. Содержание 1 Коммуникации 2 Наука и техника … Википедия
УЗЕЛ — (УЗЛЫ) (1) в физике точка или поверхность в стоячих волнах (), в которой амплитуда равна нулю, т. е. кинетическая или потенциальная энергия волны равна нулю; (2) У. коммуникаций пункты пересечения (соединения) нескольких однородных или… … Большая политехническая энциклопедия
Монтажный блок (поставочный узел) — Сборочная единица, габариты и масса которой соответствуют транспортным и грузоподъемным средствам, предусмотренным проектом организации строительства Источник … Словарь-справочник терминов нормативно-технической документации
электродный (анодный, катодный) узел газоразрядной лампы непрерывного действия — электродный (анодный, катодный) узел Ндп. собранный электрод монтаж Сборочная единица, состоящая из совокупности конструктивных элементов газоразрядной лампы непрерывного действия электрода (анода, катода), токоввода и вывода. Примечание… … Справочник технического переводчика
Электродный (анодный, катодный) узел газоразрядной лампы непрерывного действия — 29. Электродный (анодный, катодный) узел газоразрядной лампы непрерывного действия Электродный (анодный, катодный) узел Ндп. Собранный электрод Монтаж Сборочная единица, состоящая из совокупности конструктивных элементов газоразрядной лампы… … Словарь-справочник терминов нормативно-технической документации
функциональный узел СВЧ — Сборочная единица или деталь, выполняющая одну или несколько радиотехнических функций и предназначенная для работы в СВЧ диапазоне или в составе модуля или блока СВЧ. [ГОСТ 23221 78] Тематики компоненты техники связи Обобщающие термины… … Справочник технического переводчика
функциональный узел протеза конечности [ортопедического аппарата] — Сборочная единица протеза конечности [ортопедического аппарата], выполняющая в нем заданную функцию и имеющая конструктивно технологическую завершенность. [ГОСТ Р 51819 2001] Тематики протезирование и ортезирование конечностей … Справочник технического переводчика
колесный узел — 128 колесный узел (железнодорожный подвижной состав): Сборочная единица, состоящая из оси, неподвижно закрепленного колеса с тормозными дисками, наружного и внутреннего буксовых узлов и других деталей, закрепленных на колесном узле. Электрическое … Словарь-справочник терминов нормативно-технической документации
Шарнирные(подвижные и неподвижные) и жёсткие узлы в строительных коснтрукциях
Жестким промежуточным (внеопорным) узлом считается узел, все элементы которого не имеют поворота относительно друг друга. Точнее некий поворот есть всегда, но он пренебрежимо мал. Сам же узел в целом может иметь вполне ощутимый поворот.
Условно универсальное правило:
1. Предполагаешь, что жесткий.
2. Считаешь по принятой расчётной схеме, какие моменты получаются в этом узле.
3. Если не только швы, но и пластины и те элементы, к которым приварены эти пластины выдерживает эти моменты, не переходя в за пределы предела упругости (а так же сами стержни проходит и по первой и по второй группе предельных состояний), то всё хорошо, оставляй, как есть.
4. Если пластина или швы не выдерживают, то есть 2 варианта:
4.1. Увеличивая размеры пластины, швов, сечения опорных стержней пока не станет проходить на все нагрузки.
4.2. Прими, что этот узел шарнир и рассчитывай его только на поперечную и продольную силы, но не на момент. Разумеется, всё расчётную схему надо будет изменить и пересчитать.
Тут надо понимать, что шарнир в таких узлах понятие весьма условное и шарниром его можно считать только при очень малых углах поворота. Ибо если превысить углы поворота, то такие условные шарниры начнут деформироваться или рваться.
На волне последних событий (битва конструкторов с моим участием, ищется по «Необычный вход в подъезд») мне кажется, было бы логично объяснить простым языком некоторые аспекты строительной механики и начать я решил с вешалки, т.е. закреплений. Если тема окажется интересной, то мы продолжим, и я постараюсь показать вам, что строительная механика может быть доступна практически каждому, на бытовом уровне.
Для массовой аудитории хватит следующих видов закрепления
1. Шарнирно неподвижная опора
2. Шарнирно подвижная опора
3. Жесткая заделка. ( рамный узел) ((Красивой фотки не нашёл)
4. свободный конец. (другой конец крановой балки, как вы можете видеть имеет рамный узел)
Группа линейных перемещений
Группа угловых перемещений
Отсутствие закрепления / свободный конец / консоль
Все степени свободы доступны узлу, гуляй куда хочешь, правда не забывай что ты на поводке хД
Узнать такое в природе очень легко, так как оно банально ничем не закреплено и ни на чём не лежит.

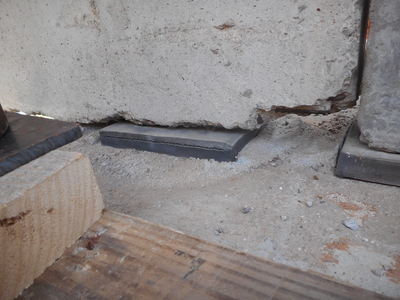

Шарнирно подвижная опора: Допустим, балка просто лежит на 2-х опорах за счёт собственного веса. Со стороны обывателя, она ничем не закреплена, со стороны строительной механики, она закреплена от перемещений по оси Z. Ведь опора не даёт ей упасть, но при это разрешает ей поворачиваться как угодно. И данная опора будет оставаться шарнирно подвижной, пока балка узел опирания балки, может перемещаться по плоскости опоры.

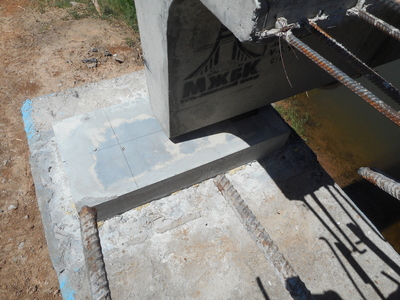

Шарнирно НЕподвижная опора: Как только запретили балке перемещать узел опирания во всех трёх направлениях, узел стал шарнирно неподвижным. Однако при этом, это всё ещё шарнир пока мы не запретим углы поворота этого узла относительно оси У.
Жесткое закрепление: Полное и безоговорочное лишение узла ВСЕХ степеней свободы. Идеальный жесткий узел, это все стыки в монолитных конструкциях.
В природе легко опознается если при поворот и перемещение любого элемента, влекут такие-же изменения во всех присоединённых элементах.
Таким образом, я надеюсь мы разобрались, что «закрепление» это условное название для всех видов ограничения степени свободы узла, и это не всегда подразумевает наличие специального механизма или устройства. Даже просто лежать, уже значит быть «закреплённой» на строительном языке.
Герр @Hlammm, думаю, вам будет интересно.
@SunBro.Marko действует на опережение и вместо одного удара постом наносит серию. Как вы считаете, есть ли у @awesomocartman шансы на победу в поединке?
я сюда зашёл деградировать, а не сопромат вспоминать.
Шарнир со всеми степенями свободы. Правда по оси Z перемещения минимально ограничены, но они есть. Черная штука это кусок резины (РОЧ) устанавливается на мостах и путепроводах для компенсации ударов и температурных расширений.
На второй разве не шарнирно подвижная опора? Вон там какие то цилиндры. Вроде каким то штифтом они зафиксированы, но я не уверен.
http://helpiks.org/5-1156.html Полезная ссылка которая может помочь в понимани темы.
Интересное инженерное решение
Или там живёт древнее зло)))
Лучшее предложение от заказчика, что попадалось
Такими поворотными отводами можно сделать за пару секунд любой угол в сантехнике
В видео показал два вида поворотных отводов, довольно удобная штука. Тем более что и тот и другой вариант встречается диаметром 50 и 110 мм.
Поворот с шаром, конечно, крут, но и стоит в несколько раз дороже, понятное дело.
Модели самолетов скачать и сделать
Нет счастливее человека увлеченного и одержимо болеющего какой-то идеей. Ради своего страстного увлечения он готов на многое. Вся его жизнь протекает, где за бортом его интересов. Общение с ним для кого-то мука, так, как только об увлечении и будет разговор, а для кого-то любовная поэзия, когда стук сердец соединиться в обсуждении развития идеи или обмена опытом.
Сделать своими руками самолет
Вы видели, как клубятся дети вокруг увлеченного человека? Даже мы сами, когда это совпадает с нашими минутными интересами, подпадаем под вихрь созидания и можем увлеченно смотреть, как наши дети, своими маленькими пальчиками, делают самолет. Увлечение, отводит в стороны все «пагубные интересы», такие как, игра в телефоне, планшете, компьютере в стороны. Как много сразу поднимаете интересных, тем для обсуждения о существе предмета и его роли. В семье определяются новые знания, о том, что дедушка летчик сражался за родину и тп.
Важное еще и то, что не вы прививаете самостоятельность и ответственность вашему мальчику, а он увлеченно вас торопить ко времени и бояться опоздать на интересное увлекательное путешествие в мир новых знаний и умений.
Сборная модель самолета
Конечно, можно просто купить самолет и ожидать, что мальчонка будет долго с ним бегать, держа его за веревочку, но вряд ли это произойдет. Его ничего не связывает ней, это точно такая же безмолвная игрушка, как и любая другая валяющаяся в углу. Поиграл, надоело, «Папа, мама купи другую», но если есть предыстория, труд по созданию и множество рассказов и величии предмета и его важности, то отношение к лайнеру будет как к части самого себя.
Чертежи модели самолета
Можно пойти купить готовую модель и это очень удобно и правильно, но выбор будет ограничен, тем, что стоит на полке. Есть вариант скачать и заказать производство модели по чертежам. Можно доработать скачанную модель и внести в нее конструктивные изменения улучшив параметры изделия. Наверно, сложно найти лучший вариант, погружения в инженерию мальчика, радеющего к механике и ищущего способы создать рисуемые его фантазией идеи. Кажется так сложно? Преодолевая сложное мы развиваемся и совершенствуемся.
Хотите проверить? Сделайте бумажный самолет. Скачайте макет, наклейте его на картон и аккуратно вырежьте вместе с вашим сыном. Это увлечет его и вас, и вместе вы проведете незабываемые минуты радости. Подумайте, как его раскрасить, посмотрите варианты вашего боевого или гражданского самолета.
Летайте и увлекайте других в полет. Спасибо.
Лайфхаки инженера по тяжелому медоборудованию
Когда заказчик говорит что магнитного поля нет, а оно есть)
Всегда использую такой «индикатор» магнитного поля, несмотря на слова заказчика.
Прикладной робот Кеша для повседневных задач
Я – инженер из Новосибирска, за время карантина разработал робота-платформу для прикладных задач. Зовут его «ТанкоЖук «Иннокенний». И я прошу посильной помощи в реализации проекта.
Иннокентий – относительно доступная мощная полноприводная платформа с электроприводом и встроенным подъемником. Она рассчитана на работу с грузом до 100кг, хотя на тестах перевозила и поднимала больше двухсот. Скорость невелика – немногим более 5км/ч. Запас мощности позволяет перевозить достаточно тяжелые для человека грузы и расширять функционал навесным оборудованием, например, газонокосилкой, снегоотбрасывателем, щетками для уборки улиц.
Управляется робот смартфоном по блютус. Если один смартфон закрепить на нем, то вторым можно управлять через интернет, используя видеосвязь. Это гипотетически позволит Иннокентию работать доставщиком или уборщиком, будучи управляемым удаленно, в том числе инвалидами.
Уже ведутся работы над функцией автоматического следования за хозяином и следующим этапом – движение по заранее заданной траектории.
Планируемая розничная стоимость – не более 120т.р.
Кто может – поддержите, пожалуйста, разработку.
Сбор средств ведется на BoomStarter
Я у мамы инженер!
Нормас такая ручка у двери?
Инженеры шутят 1
Строительные конструкции
Чичерин Василий. Блог инженера
Архитектурно-конструктивные узлы. Общие данные
Узлы, необходимые для выполнения планов и разрезов здания:
— цокольный узел, включая конструкцию фундамента и пола первого этажа;
— узел опирания перекрытия на наружную стену, включая верх оконного проема и конструкцию пола;
— карнизный узел, включая чердачное перекрытие (если оно есть).
Целесообразно также разработать узлы примыкания перекрытия к самонесущей стене, узел фундамента под внутреннюю стену, узел сопряжения лестничного марша с конструкцией перекрытия и т.п.
Архитектурно-конструктивные узлы должны быть обозначены на разрезе или планах. Место, подлежащее детализации, обводят замкнутой сплошной тонкой линией, от которой делается линия-выноска. Если узел должен быть сделан в сечении, на плане или разрезе через все элементы, изображенные на узле, проводят короткую основную сплошную линию и на ее продолжении – линию-выноску. На полке линии-выноски указывают номер узла. Если узел выполнен на другом листе, под полкой указывают номер листа с узлом.
Маркировку узла выполняют над его изображением в кружке 10-14 мм, в котором указывают его номер. Если узел обозначен на другом листе, маркировку выполняют в виде дроби, в числителе которой указывают номер узла, а в знаменателе – номер листа, на котором этот узел обозначен. Если изображение узла зеркально его обозначению на плане или разрезе, номер узла дается с индексом «н».
Конструирование цокольного узла начинается с нанесения модульной разбивочной оси, линии уровня чистого пола, уровня горизонтальной гидроизоляции и уровня земли. Конструкция стены показывается в соответствии с заданием.
Уровень горизонтальной гидроизоляции, чаще всего выполняемой из двух слоев толя или рубероида на битумной мастике, в зданиях без подвала назначается ниже уровня пола первого этажа на 100-200 мм и выше уровня отмостки не менее чем на 200 мм. Горизонтальную гидроизоляцию желательно располагать на стыке фундамента и стены. Высоту цоколя (расстояние от уровня обреза фундамента до планировочной отметки земли) рекомендуется принимать не менее 500 мм.
При определении габаритов верхней части фундамента следует учитывать рекомендации, приведенные на рисунках 2.17-2.20. В двухслойных стенах фундамент устраивают под несущий внутренний слой, а в трехслойных – либо под всю стену, либо также под внутренний несущий слой. В последнем случае следует предусмотреть устройство опоры для наружного самонесущего слоя в виде консольной железобетонной плиты, защемленной в кладке несущего слоя. В зданиях с однородными стенами из ячеистобетонных блоков стена должна выступать за внешнюю грань фундамента не менее чем на 50 мм, но не более 1/3 толщины кладки.
При назначении глубины заложения фундамента (расстояние от уровня земли до подошвы) следует учитывать грунтовые условия и глубину промерзания грунта в районе строительства. При строительстве на непучинистых основаниях (например, крупный песок) глубина заложения фундамента под наружную стену в здании без подвала может приниматься минимальной (700 мм). В остальных случаях желательно глубину заложения назначать не менее глубины промерзания. Глубина заложения фундамента под внутренние стены не зависит от глубины промерзания и принимается не менее 500 мм.
Для отвода от стены дождевой и талой воды по периметру здания устраивают отмостку шириной не менее 700 мм с уклоном 3-5%. Наиболее распространенное решение отмостки – слой асфальта или цементно-песчаного раствора толщиной 30 мм по основанию из щебня, гравия или крупного песка толщиной не менее 150 мм. По внешней линии отмостки рекомендуется укладывать бордюрный камень сечением 80х150 мм.
На узле также следует показать конструкцию пола первого этажа по грунту или по лагам. Некоторые варианты устройства полов даны на рисунке 2.27. При расположении подготовки под пол выше уровня горизонтальной гидроизоляции следует предусмотреть устройство вертикальной гидроизоляции с внутренней стороны стены до верха подготовки. При близком расположении к поверхности земли грунтовых вод целесообразно утраивать горизонтальную гидроизоляцию по всей площади пола. Пример выполнения цокольного узла приведен на рисунке П2.17.
Конструирование узла опирания междуэтажного перекрытия на наружную несущую стену начинается с нанесения разбивочной оси, уровня низа плиты или балки и уровня чистого пола второго этажа. Конструкция стены на узле должна быть показана подробно и в соответствии с заданием.
Перекрытие должно быть разрезано в наиболее характерном месте: многопустотный настил – по отверстию, а балочные перекрытия – по межбалочному заполнению. Величина опирания перекрытий на стену определяется в зависимости от конструкции их несущей части и материала стены в соответствии с планом несущих конструкций перекрытия.
Далее следует показать конструкцию пола, выбор которой зависит от назначения помещения (гостиная, кухня, ванная, прихожая и т.д.). Варианты полов по междуэтажным перекрытиям из плит приведены на рисунке 2.28.
На данном узле требуется показать верх оконного проема. В зданиях со стенами из мелкоразмерных элементов над проемами следует устраивать перемычки, служащие опорой для вышележащей кладки и конструкций перекрытия.
Рисунок Полы первого этажа зданий без подвалов (гидроизоляция условно не показана)
В зданиях с кирпичными стенами чаще всего с этой целью применяют сборные железобетонные перемычки, размеры поперечного сечения которых кратны размерам кирпича и зависят от величины действующих нагрузок и размера проема. Непосредственно под опорной частью балок или плит перекрытия укладывают несущие перемычки. Перемычки, которые воспринимают нагрузки только от кладки над проемом, имеют меньшую несущую способность, а, следовательно, и меньшие габариты, и являются ненесущими. Длина перемычек определяется в зависимости от размеров перекрываемого пролета и величины опирания их на стену (для несущих перемычек – не менее 250 мм, а для ненесущих – не менее 100 мм).
Варианты размещения перемычек в несущих и самонесущих однородных кирпичных стенах, а также таблица для определения их сечений приведены на рисунке 2.29.
Рисунок 2.28. Полы по плитам междуэтажных перекрытий
Рисунок Устройство проемов в каменных стенах с применением сборных железобетонных перемычек
а – в наружной самонесущей кирпичной стене; б – в наружной несущей кирпичной стене; в – сечение и основные размеры сборных железобетонных перемычек
Разрабатывая узел над оконным проемом, следует учитывать, что в слоистых стенах не рекомендуется укладывать железобетонные перемычки по всей толщине стены, т.к. железобетон в этом случае будет являться мостиком холода и способствовать появлению конденсата на внутренней поверхности стены над окном. В качестве перемычки под слоем эффективного утеплителя можно использовать обработанную антисептиком доску (брусок) либо специальные фасонные изделия из малотеплопроводного материала или тонколистового металла (рисунок 2.30).
Опирание многопустотных плит перекрытия осуществляется через растворный шов толщиной около 20 мм непосредственно на перемычки либо на нечетное количество рядов кирпича над ними.
При балочных конструкциях перекрытия имеет место точечная передача усилий на кладку. В связи с этим во избежание разрушения кладки, особенно при значительном уровне нагрузок, балки целесообразно опирать либо непосредственно на сборные железобетонные перемычки, либо на железобетонные распределительные подушки, позволяющие снизить уровень напряжений в кладке.
Рисунок Устройство проемов в неоднородных стенах
В зданиях со стенами из ячеистобетонных блоков рекомендуется использовать перемычки из ячеистого бетона (рисунок 2.31). При ширине проемов, не превышающих 2 м, можно применять армированные брусковые или арочные перемычки. Если требуется перекрывать больший пролет, необходимо предусмотреть устройство сборно-монолитных перемычек с использованием U-образных лотковых блоков.
Рисунок Перемычки из ячеистого бетона
а – армированные брусковые; б – U-образные лотковые блоки; в – сборно-монолитная перемычка с использованием U-образных лотковых блоков; г – арочные перемычки
Пример выполнения узла сопряжения наружной стены с перекрытием приведен на рисунке П2.18.
Конструирование карнизного узла следует начинать с нанесения соответствующей оси и уровня низа несущих конструкций чердачного перекрытия. Далее следует показать конструкцию стены, опирание на несущую стену или примыкание к самонесущей стене несущих конструкций чердачного перекрытия. При этом следует учесть, что наличие холодного чердака требует обязательного устройства в конструкции перекрытия пароизоляционного и теплоизоляционного слоев. Пароизоляциювыполняют из гидроизоляционных рулонных или мастичных материалов на пути движения теплого воздуха перед утеплителем.
Передача усилий от несущих конструкций покрытия на стену осуществляется через мауэрлат, который рекомендуется располагать выше чердачного перекрытия не менее чем на 400 мм. Чтобы избежать загнивания мауэрлата его следует антисептировать и отделять от каменной кладки двумя слоями гидроизоляционного материала (толь).
Стропильные ноги либо врубают в мауэрлат, либо осуществляют передачу усилий через специальные упорные бруски. Горизонтальные распорные усилия, передаваемые от стропильных ног на мауэрлат, должны быть переданы на стены. В кирпичных стенах с толщиной несущего слоя не менее 510 мм мауэрлат можно располагать у внутренней грани стены, т.к. его горизонтальному смещению препятствует кладка у внешней грани стены. В слоистых стенах с несущим слоем менее 510 мм чтобы избежать смещения мауэрлата и обеспечить передачу усилий распора на стену крепление мауэрлата следует осуществлять с помощью анкерных болтов, заложенных в кладку. Варианты опирания наслонных стропил на наружные кирпичные стены приведены на рисунке 2.32.
Для организации выноса карниза используют кобылки, выполняемые из досок 50х100мм, которые прибивают к стропильным ногам. Вынос карниза должен быть не меньше 500 мм при организованном водоотводе и не меньше 600 мм при неорганизованном водоотводе.
Рисунок Опирание элементов наслонных стропил на наружные стены
На карнизном узле следует показать кровлю в соответствии с заданием. На рисунках 2.33 – 2.37 приведена информация, необходимая для проектирования кровли.
По стропильным ногам и кобылкам для крепления кровельного материала устраивают обрешетку (основание под кровлю). В качестве обрешетки используют бруски сечением не менее 50х50 мм или доски толщиной не менее 32мм.
Рисунок Кровля из волнистых асбестоцементных или безасбестовых листов
а – сечение и основные размеры; б – Крепление к обрешетке сечением 50х50 (для асбестоцементных листов) или 32х100 (для ондулина); в – укладка листов вдоль ската
Рисунок Кровля из металлочерепицы
а, б – поперечное и продольное сечения металлочерепицы Монтеррей;
в – крепление листов между собой и к обрешетке; г – укладка листов вдоль ската
Рисунок Кровля из кровельной стали
а – одинарный лежачий фальц; б – одинарный стоячий фальц; в – крепление листов клямерами к обрешетке; г – укладка листов кровельной стали вдоль ската
Рисунок Кровля из цементно-песчаной черепицы
а – черепица «франкфуртского» профиля; б — укладка черепицы вдоль ската
Рисунок Кровля из гибкой черепицы
а – рядовая черепица; б – схема укладки и крепления черепицы; в – устройство кровли из гибкой черепицы
Сечение элементов обрешетки зависит от применяемого кровельного материала, шага стропильных ног и величины действующей нагрузки. Шаг обрешетки определяется, главным образом, материалом кровли. Например, для кровли из оцинкованной кровельной стали рекомендуется устраивать сплошной либо разреженный дощатый настил, при этом расстояние между элементами обрешетки в свету не должно превышать 200 мм. При использовании рулонных кровельных материалов или гибкой черепицы следует предусматривать обрешетку в виде сплошного настила из досок, древесно-стружечных плит или других материалов, образующих достаточно ровную и жесткую поверхность.
