что такое утка в вентиляции

Утка вентиляционная Алтай ТМ

Основные характеристики:

Толщина стенки 2 – 15 мм

Материал пищевой полипропилен (ПП)

Тип соединения Муфта, Фланец

Доставка по России

Назначение элемента

Утка вентиляционная – переходник прямоугольного или круглого сечения соединительного типа. Элемент предназначен для использования в воздуховодах нестандартной конфигурации при необходимости смещения труб относительно оси в продольном направлении.

Для увеличения фото нажмите 1 раз на мини картинку:

Технические характеристики:

S – смещение оси воздуховода;

L1, L2 – запас для соединительных элементов;

t – толщина стенки воздуховода.

Изготовление на заказ.

S – смещение оси воздуховода;

L1, L2 – запас для соединительных элементов;

t – толщина стенки воздуховода.

Изготовление на заказ.

Похожие товары:

Модификации и свойства

Изделия классифицируются по типу ПУ с учётом:

Вентиляционные утки монтируются в местах изгибов, поворотов, подъёмов и спусков рукавов вентиляционной системы. Выполняют функцию направляющего звена в случаях перераспределения и разделения потоков.

Частота установки на отдельных участках общей протяжности должна пропорционально соотноситься с суммарной длиной вмонтированных уток. Важно, чтобы поворотные углы совпадали и не перекрывали воздушный канал.

При расчёте нужных параметров следует учитывать величину меньшей стороны прямоугольника входного отверстия – от неё зависят общая длина утки и показатели фабричных размеров.
Необходимость стыковки каналов с нестандартными запросами требует выполнения индивидуального заказа.

Достоинства и недостатки

Вентиляционные утки позволяют усложнять систему воздуховодов, прокладывать каналы в труднодоступных местах, менять плоскости, реализовать подачу и отвод кислорода в отдалённых зигзагообразных помещениях.

Ниппельное или фланцевое соединение с уплотнителем гарантирует герметичность стыков и отсутствие утечек.

Лёгкость и прочность пластикового материала, не поддающегося коррозии, продлевает срок эксплуатации, упрощает монтаж и обслуживание.

Небольшие неудобства связаны с надобностью точных инженерных расчётов во время строительства воздуховода и регулярных профилактических проверок узлов в процессе службы.

Утки вентиляционные торговой марки «Алтай» отличаются качеством, полным соответствием заявленных размеров, определённой универсальностью и возможностью оптимизации.

Источник

Типы вентиляционных воздуховодов

Одной из основных составляющих любой вентиляционной системы служит воздуховод, представляющий собой конструкцию в виде трубопровода, служащую для передвижения воздуха. В системе воздуховодов имеются прямые участки и фасонные части, которые влияют на направление движения воздушных потоков, а также на их соединение и разделение. К его выбору рекомендуется подходить основательно, в зависимости от индивидуальных параметров вашей системы и условий, в которых они будут применяться. Попробуем разобраться в многообразии видов воздуховодов, ведь от этого зависит Ваш выбор.

Для начала рассмотрим внешний вид воздуховодов. Их можно классифицировать по форме сечения. Подразделяются на:

Также воздуховоды подразделяются в зависимости от материала, из которого они изготовлены. Бывают из:

По конструкционному исполнению выделяют:

По способу соединения:

Поговорим о различных формах воздуховодов.

Воздуховоды с прямоугольным сечением

Рассмотрим воздуховоды с прямоугольным сечением. Их используют в зданиях промышленного значения и жилых помещениях. Монтаж таких воздуховодов достаточно прост, при этом обеспечивается необходимый уровень герметичности. Однако стоимость их в с сравнении с круглыми может быть дороже на 20-30%. Время монтажа прямоугольных каналов также занимает больше времени, чем круглых из-за необходимости делать и скреплять фланцы.

Основные виды комплектующих для воздуховодов с прямоугольным сечением

Прямой участок воздуховода

На прямоугольных участках можно выбрать высоту, ширину и длину воздуховода (с учетом технологических ограничений).

Диапазон размеров:

Вентиляционный отвод на 90⁰ и 45⁰

Используется при необходимости изменения направления воздуховодов. Такой элемент является одним из самых необходимых при монтаже любого объекта.

Для заказа существует условное обозначение:

Для стандартных отводов L₁= L₂ не указывать.

Установка направляющей воздушного потока.

Диапазон размеров:

от 100×100 мм до 1200×2000 мм:

Отвод вентиляционный из оцинкованной стали толщиной от 0,55 мм до 1,0 мм,

Отвод вентиляционный из нержавеющей стали толщиной от 0,5 мм до 0,8 мм.

Возможно любое соотношение размеров ( с учетом технологических ограничении ).

Радиус (мм) – R (с учетом технологических ограничений)

Переход на прямоугольное сечение

Возможность перейти с одного размера сечения на другое. По желанию можно даже изменить прямоугольное сечение на круглое. Без таких элементов практически невозможно выполнить быстро и качественно монтаж, поскольку изготовление таких деталей занимает достаточно много времени.

Для заказа существуют условные обозначения:

Возможно любое соотношение размеров (с учетом технологических ограничений)

Прямоугольный вентиляционный тройник

При необходимости разветвления воздуховодов используют такую типовую фасонную деталь, как прямоугольный вентиляционный тройник. Он является многофункциональным так как позволяет также обойтись без переходников с одного сечения на другое. Альтернативным решением может быть использование врезок в боковую часть воздуховода.

Для заказа существует условное обозначение:

Крестовина вентиляционная прямоугольная

Также можно использовать прямоугольный участок воздуховода с установленными в него врезками, называемый крестовиной. Они служат для присоединения четырех либо трех воздуховодов одновременно. Сечение и число врезок могут быть разными. В крестовине врезки можно расположить под разным углом. Воздуховоды нужно монтировать в разных направлениях для обеспечения правильного потока воздуха.

Вместо крестовины часто также используют тройник и дополнительную врезку.
Стандарт длины прямоугольной крестовины: L = a + 200 мм

Заглушка торцевая

Такая деталь, как заглушка, применяется при перекрытии находящейся в конце системы фасонной детали или торца воздуховода. Ее использование позволит уменьшить аэродинамический шум и увеличить герметичность системы.

В заказе указывают:

Соотношение размеров может быть разным (учитывая технологические ограничения). Возможно любое соотношение размеров (с учетом технических ограничений)

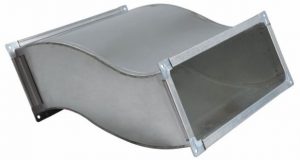

Утка прямоугольная

Если Вы хотите изменить уровень воздуховода, рекомендуем применять вентиляционную утку. Она осуществляет небольшое смещение, когда прямая прокладка воздуховода невозможна. Например, при обходе каких-либо препятствий под потолком – поперечно проходящие трубы или бетонные балки. Альтернативным решением для изготовления утки служит использование двух полуотводов по 30⁰ или 45⁰.

Для заказа нужно указать:

Также можно использовать любое соотношение размеров (учитывая технологические ограничения).

Прямоугольная врезка

Такая деталь, как прямоугольная врезка используется при монтаже в одну из сторон воздуховода (в нем проделывают отверстие). Ее прикрепляют механическим путем, используя заклепки и саморезы. Также учитывается, что сторона отверстия для врезки должна быть меньше стороны воздуховода (мин. на 50 мм.). Между воздуховодом и врезкой используют силиконовое уплотнение. Их применяют в местах разветвления потока. По сути это тот же тройник, только сделанный по месту.

При заказе выбирается:

Дроссель клапан

Для изготовления используется оцинкованная сталь. Он состоит из патрубка, полотна и сектора управления. Так называемая лопатка, располагающаяся с внешней стороны клапана, устанавливается на узел управления. При помощи рукоятки ее можно поворачивать. Под необходимым углом при помощи лопатки перекрывается сечение клапана. Лопатку фиксируют гайкой-барашком. При помощи градуированной шкалы устанавливают угол ее поворота. Дроссель-клапаны рекомендуется использовать на главных магистралях или в месте разветвления воздуховода. Помимо этого, в большинстве случаев без дроссель-клапанов невозможно отбалансировать систему и выставить необходимые расходы воздуха на решетках, поэтому очень важно ставить их в нужных местах.

Зонт крышный

В системах вентиляции с механическим и естественным побуждением используют прямоугольные или круглые зонты с креплением на фланцах из уголка или шины, чтобы атмосферные осадки не проникали в вентиляционные шахты. Такой зонт служит конечным элементом практически для любой вентиляционной системы стоящей вертикально.

Пленумы вентиляционные

Для добавления с улицы свежего воздуха к циркулирующему потоку используют вентиляционный пленум. Представляет собой специальное воздухозаборное устройство в виде короба с двумя входами. Также в нем есть выход для воздушного потока. Пленум может перемещать холодный, нагретый и свежий воздух.

Вентиляционный адаптер

Вентиляционный адаптер – используется для присоединения вентиляционных решеток квадратного или прямоугольного сечения. (300х300; 450х450; 600х600). Закрепить распределительную решетку, например 450х450мм к воздуховоду D160 просто невозможно без адаптера. Помимо этого, при помощи адаптера устраняются вихревые эффекты на выходе из вентиляционных решеток.

Шибер

В системе вентиляции не обойтись без запорно-регулирующего устройства, именуемого шибером, состоящим из стального полотна и направляющей панели. Размеры его зависят от размера воздуховода. Его изготавливают из тонколистовой оцинкованной стали толщиной от 0,55 до 1 мм. (зависит от сечения и диаметра детали). Подразделяются на прямые (в системах аспирации и пневмотранспорта) и косые (в системах общеобменной вентиляции) шиберы. При этом давление в системе не должно превышать 1000 Па. Основная функция – регулировка воздушного потока.

Гибкие вставки для воздуховодов

Для устранения вибрации различного оборудования (как правило вентиляторы) используют гибкие вставки для воздуховодов, изготавливаемые из износостойкого материала «робаст», прикрепляемый к посадочным элементам из оцинкованной стали. Прямоугольные гибкие вставки на фланцах из шины бывают длиной 150 и 240 мм.(или изготавливаются под размер на заказ) Также Вы можете подобрать необходимый размер сечения.

Воздуховоды круглого сечения

Воздуховоды круглого сечения подразделяются на спирально-навивные и прямошовные. Они могут использоваться в общеобменной, приточно-вытяжной вентиляции, а также в системах пневмотранспорта и аспирации.

Рассмотрим преимущества и недостатки каждого из этих видов.

Источник

Утка вентиляционная

Утки вентиляционные — фасонные изделия, которые созданы для соединения воздуховодов смещенных в пространстве относительно друг друга. Утки позволяют смонтировать воздуховоды сложной конфигурации с учетом особенностей помещения, обогнуть выступающие части.

Утки производятся под заказ по индивидуальным размерам. Заказывайте менеджеру 336-55-06.

Среди фасонных изделий, используемых при установке вентиляционных систем, особо следует выделить утку, используемую в воздуховодах прямоугольного сечения. Такая деталь позволяет изменять уровень системы как вертикально, также и горизонтально.

Использование специальных уток рекомендовано в помещениях, где присутствуют:

С помощью уток можно легко преодолеть подобны препятствия и проложить каналы вентсистемы. Кроме стандартных уток производители предлагают изготовление изделий нестандартных типоразмеров, с учетом потребностей заказчика. Поэтому если возникает нужда в подобных нестандартных фасонных элементах, необходимо обговорить детали заранее, указывая производителю нужные параметры.

Монтаж утки

После выбора утки требуемого типоразмера, выполняется ее установка в системе. Подсоединяются подобные фасонные элементы к воздуховодам прямоугольного сечения по-разному.

Существует четыре разновидностей соединения:

Последний вид соединения предполагает использование шин и уголков различных размеров. Утка прямоугольного воздуховода позволяет соединять воздухопроводы прямоугольного типа, которые находятся на разных уровнях друг к другу. Кроме этого подобные фасонные детали помогают установить вентиляционные системы сложной конфигурации. Такие каналы устанавливаются в помещениях особой конструкции. Именно утки позволяют мастерам обогнуть разные конструкционные элементы, мешающие производить прямую линию воздуховодов.

Изготовление уток

В зависимости от задач, стоящих перед мастерами, выбираются подобные фасонные элементы будущих воздуховодов. При этом учитываются следующие параметры:

Все перечисленные характеристики следует указать в процессе оформления заказа. Кроме этого учитывается и показатель Lmin. Чтобы вычислить оптимальные параметры требуемого изделия, используется специальная формула. Для изготовления подобных фасонных элементов применяются следующие виды стали:

Если существующие стандартные образцы уток заказчика не устроят, он всегда сможет обговорить с производителем возможность изготовления данного фасонного элемента нестандартного образца. Это зависит от конфигурации и конструкционных особенностей будущей вентиляционной системы.

Источник

Утки вентиляционные для круглых воздуховодов

Утки вентиляционные из оцинкованной и нержавеющей стали

При монтаже вентиляции из круглых каналов Вам необходимо указать диаметр входного патрубка, диаметр выходного патрубка, монтажную длину утки и её смещение. От этого будет зависеть качество монтажа и дальнейшее функционирование всей системы вентиляции.

Допустимые значения:

Диаметр

Толщина стали

Производство утки БЗМ ВЭЛ

S-образный переход (Утка) круглого сечения изготавливается из оцинкованной стали по ГОСТ 14918-80 или ГОСТ 52204-2004 и полностью соответствует требованиям технических условий согласно СП 73.13330.2016.

Тип соединений:

Ниппель / Муфта

S-образный переход (Утка) круглого сечения и элементы системы вентиляции соединяются между собой при помощи – ниппеля или муфты, с последующей герметизацией соединения саморезами, герметиком и алюминиевой лентой на клейкой основе.

Прямые участки и элементы системы вентиляции соединяются без дополнительного ниппеля или муфты, т.к. наружный диаметр фасонного изделия равен внутреннему диаметру воздуховода.

Фланец

В системе с повышенным рабочим давлением, для присоединения к оборудованию или создания герметичного соединения между уткой и элементами вентиляционной системы, используется – фланцевое соединение.

Фланец круглого сечения изготавливается из листовой толщиной 3 мм или уголка 25х25, 32х32, 40х40, 50х50 мм.

Заказать утку:

Чтобы сделать заказ, Вы можете отправить заявку на производство или уточнить стоимость по телефонам: +7 (812) 747-21-89, +7 (812) 309-36-42.

Завод БЗМ «ВЭЛ» предлагает купить качественное изделие: утка вентиляционная для круглых воздуховодов по низкой цене.

Источник

Что такое утка в вентиляции

Прямоугольные фасонные элементы

ПРИМЕНЕНИЕ

КОНСТРУКЦИЯ

Рекомендуемые размеры S и L в зависимости от размеров сторон А и В

Фасонный элемент «Утка» представляет собой переходную фасонную часть, предназначенную для соединения двух воздухопроводов, расположенных на разных уровнях по высоте.ПРИМЕНЕНИЕФасонный элемент «Утка» применяется для изменения уровня воздуховодов, который может потребоваться для обхода балок, выступов и различных препятствий на пути вентиляционной системы.КОНСТРУКЦИЯФасонный элемент «Утка» представляет собой прямой участок с определенным углом смещения. По периметру стыков фасонного элемента «Утка» устанавливаются соединительные рейки.
