Условная рабочая поверхность

37. Условная рабочая поверхность — условно принятая горизонтальная поверхность, расположенная на высоте 0,8 м от пола.

3.4 условная рабочая поверхность: Условная горизонтальная поверхность, расположенная на уровне 0,8 м от пола.

3.15 условная рабочая поверхность: Условно принятая горизонтальная поверхность, расположенная на высоте 0,8 м от пола.

3.1.11 условная рабочая поверхность: Условно принятая горизонтальная поверхность, расположенная на высоте 0,8 м от пола.

Полезное

Смотреть что такое «Условная рабочая поверхность» в других словарях:

УСЛОВНАЯ РАБОЧАЯ ПОВЕРХНОСТЬ — условно принятая горизонтальная поверхность, расположенная на высоте 0,8 м от пола … Российская энциклопедия по охране труда

условная рабочая поверхность — Условно принятая горизонтальная поверхность, расположенная на высоте 0,8 м от пола. [Система неразрушающего контроля. Виды (методы) и технология неразрушающего контроля. Термины и определения (справочное пособие). Москва 2003 г.] Тематики виды… … Справочник технического переводчика

условная рабочая поверхность (для нормирования освещения) — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN working plane … Справочник технического переводчика

расчетная рабочая поверхность — 3.3.4 расчетная рабочая поверхность: Условная горизонтальная поверхность, на которой рассчитывают среднюю освещенность при проектировании освещения. Примечание Исключая особые случаи, расчетная рабочая поверхность выбирается на расстоянии 0,85 м… … Словарь-справочник терминов нормативно-технической документации

поверхность — 34 поверхность: Двухмерный пространственный объект, образованный в своих границах набором значений функции двухмерных координат в виде непрерывного поля. Источник: ГОСТ Р 52438 2005: Географические информационные системы. Термины и определения … Словарь-справочник терминов нормативно-технической документации

Поверхность рабочая — 29. Поверхность рабочая поверхность, на которой производится работа и на которой нормируется или измеряется регламентируемый фотометрический показатель осветительной установки. Источник: Пособие к СНиП II 4 79: Пособие по расчету и проектир … Словарь-справочник терминов нормативно-технической документации

Рабочая вязкость — Условная вязкость рабочего состава лакокрасочного материала (разведенного соответствующими растворителями и разбавителями до консистенции, необходимой для нанесения на поверхность определенным методом). Определяется по ГОСТ 8420 74 Источник … Словарь-справочник терминов нормативно-технической документации

Поверхность рабочая условная — 30. Поверхность рабочая условная условно принятая горизонтальная поверхность, расположенная на высоте 0,8 м от пола. Источник: Пособие к СНиП II 4 79: Пособие по расчету и проектированию естественного, искусственного и совмещенного освещени … Словарь-справочник терминов нормативно-технической документации

ТСН 23-302-98: Естественное и искусственное освещение. г. Москва — Терминология ТСН 23 302 98: Естественное и искусственное освещение. г. Москва: 1. Аварийное освещение освещение при аварийном отклонении рабочего освещения для продолжения работы (освещение безопасности) или эвакуации людей из помещения… … Словарь-справочник терминов нормативно-технической документации

Источник

Блог санитарного врача

Будущее принадлежит медицине предупредительной. Н.И. Пирогов

Приборы

еЛайт-01 – люксметр-яркомер-пульсметр

Обучение

Особенности измерения искусственной освещенности.

Один из самых распространенных в измерении факторов, вызывает самое большое количество вопросов в подготовке, измерении и оценке полученных результатов. Наряду с микроклиматом, освещенность измеряется при всех видах работ по охране труда, санитарно-эпидемиологическом надзоре, производственным контроле, при приемке объектов в эксплуатацию и прочих работах.

Казалось бы, обычная рутинная операция ставит всегда перед измерителем много вопросов:

— где измерять освещенность – в помещении или на рабочем месте?

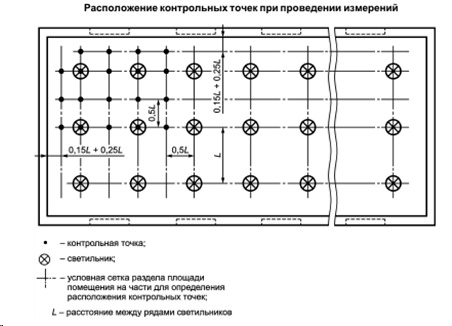

— как располагать точки измерения освещенности в помещении?

— а как располагать точки измерения освещенности на рабочем месте, в помещении?

— сколько измерений достаточно для оценки помещения или рабочего места по фактору искусственной освещенности?

— усреднять необходимо по методу конверта или несколько измерений в одной точке?

— и ряд других вопросов, на которые я постараюсь ответить в этой статье.

Я сразу поставлю рамки этой статьи – рассматриваем вариант измерения уровня искусственной освещенности в помещении и на рабочем месте в горизонтальной плоскости.

Для начала необходимо разобраться в терминологии, так как большая часть проблем исходит как раз из-за незнания того фактора который мы измеряем. В помощь нам будут ГОСТ Р 56228-2014 «Освещение искусственное. Термины и определения», СП 52.13330.2011 «Свод правил. Естественное и искусственное освещение», СанПиН 2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий» как основные документы с о пределением понятий в области измерения и оценки искусственного освещения.

Общее освещение – освещение открытых пространств или помещений (общее равномерное освещение) или отдельных зон (общее локализованное освещение) без учета специальных локальных требований.

Рабочая поверхность – поверхность, на которой проводят работу и для которой нормируют освещенность.

Средняя освещенность, Еср, лк – освещенность, усредненная по заданной поверхности.

Минимальная освещенность, Емин, лк – наименьшее значение освещенно сти, определенное в точках заданной плоскости.

Теперь определимся с объектом измерений: помещение или рабочее место. Как ни странно, но это разные объекты измерения и оценки. Помещение мы обычно оцениваем, когда нам необходимо провести оценку на соответствие СанПиН 2.2.1/2.1.1.1278-03. Практически все нормативы там указаны для помещений или для рабочих поверхностей внутри обследуемых помещений. С нормативом для рабочих сложнее. В настоящий момент практически нет санитарных нормативов для оценки освещенности на рабочих местах. Есть только проект СанПиН «Гигиенические требования к физическим факторам производственной среды», который уже несколько лет из стадии проекта так и не вышел. Да и в самом СанПиНе есть нормативы, но они опять увязаны к разряду зрительных работ, что подразумевает много подготовительных работ перед непосредственно измерением и оценкой полученных результатов.

Важным условием проведения измерений является учет засветки помещения наружным освещением (светом небосвода и солнца). Измерения следует проводить в темное время суток или когда отношение естественной освещенности к искусственной внутри помещения составит не более 0.1. То есть если нормируемое значение в помещении или на рабочем месте составляет 200 люкс, то измерения можно проводить, когда уровень естественной освещенности при всех выключенных светильниках составит не более 20 люкс. Возможно, скоро эксперты по аккредитации возьмут на вооружение этот пункт и будут требовать в протоколе учет засветки окон от внешнего источника.

Таким образом, мы выполняем измерения во всех указанных точках этого примерного эскиза, и наши предварительные записи будут выглядеть таким образом:

Источник

условная рабочая поверхность

Смотреть что такое «условная рабочая поверхность» в других словарях:

Условная рабочая поверхность — 37. Условная рабочая поверхность условно принятая горизонтальная поверхность, расположенная на высоте 0,8 м от пола. Источник: ТСН 23 302 98: Естественное и искусственное освещение. г. Москва Условная рабочая поверхность условно принятая… … Словарь-справочник терминов нормативно-технической документации

Источник

Методы расчета освещения

Светотехническим расчетом могут быть определены:

мощность дамп, необходимая для получения заданной освещенности при выбранном типе, расположении и числе светильников,

число и расположение светильников, необходимых для получения заданной освещенности при выбранном типе светильников и мощности ламп в них,

расчетная освещенность при известном типе, расположении светильников и мощности ламп в них.

Основными при проектировании являются задачи первого вида, поскольку тип светильников и их расположение должны выбираться исходя из качества освещения и его экономичности.

Решение задач при расчете освещения второго вида производится, если мощность ламп точно задана, например необходимо применить светильники с люминесцентными лампами мощностью 80 Вт.

Задачи третьего вида решаются для существующих установок, если освещенность невозможно измерить, и для проверки проектов и расчетов, например, для проверки точечный методом расчетов, выполненных методом коэффициента использования.

Выполнение светотехнических расчетов возможно методами:

1) методом коэффициента использования светового потока,

2) методом удельной мощности,

3) точечным методом.

Метод коэффициента использования применяется для (расчета общего равномерного освещения горизонтальных поверхностей при светильниках любого типа.

Метод удельной мощности применяется для приближенного предварительного определения установленной мощности осветительной установки.

Точечный метод расчета освещения применяется для расчета общего равномерного и локализованного освещения, местного освещения независимо от расположения освещаемой поверхности при светильниках прямого света.

Кроме вышеуказанных методов расчета освещения, имеется комбинированный метод, который применяется в тех случаях, когда неприменим метод коэффициента использования, а светильники не относятся к классу прямого света.

Для некоторых видов помещений (коридоров, лестниц и т. д.) существуют прямые нормативы, задающие мощность ламп для каждого такого помещения.

Рассмотрим методику проведения расчетов по каждому из описанных методов.

Метод коэффициента использования светового потока

Расчетное уравнение для определения необходимого светового потока одной лампы:

F = ( Емин х S х k з х z) / ( n х η )

Порядок расчета освещения по методу коэффициента использования светового потока:

Расчетная высота подвеса светильника определяется исходя из геометрических размеров помещения

Рис. 1. Определение расчетной высоты при расчетах электрического освещения

Подробнее про определение расчетной высоты смотрите здесь: Размещение светильников в помещении при расчете освещения

3) определяется индекс помещения i (он учитывает зависимость коэффициента использования светового потока от параметров помещения):

4) коэффициент использования светового потока ламп η в зависимости от типа светильника, коэффициентов отражения стен, потолка и рабочей поверхности ρ с, ρ п, ρ р;

5) находится по формуле необходимый поток одной лампы F ;

6) выбирается стандартная лампа с близким по величине световым потоком.

Если в результате расчета окажется, что лампа больше по мощности, чем применяемые в выбранном светильнике, или если требуемый поток больше, чем могут дать стандартные лампы, следует увеличить количество светильников и повторить расчет или отыскать необходимое количество ламп, задавшись их мощностью (а следовательно и световым потоком лампы F ):

n = ( Емин х S х k з х z) / ( F х η )

Метод удельной мощности

Удельной установленной мощностью называют частное от деления общей установленной в помещении мощности ламп н а площадь помещения:

Расчетное уравнение для определения мощно c ти одной лампы:

Порядок расчета освещения по методу удельной мощности:

1) определяется расчетная высота Нр, тип и количество светильников и в помещении;

2) по таблицам находятся нормированная освещенность для данного вида помещений Емин, удельная мощность p уд;

3) рассчитывается мощность одной лампы и подбирается стандартная.

Если расчетная мощность лампы оказывается большей чем при меняемая в принятых светильниках, следует определить необходимое количество светильников, приняв величину мощности лампы в светильнике Рл.

Точечный метод расчета освещения

Этим методом находятся освещенность в любой точке помещения.

Порядок расчета для точечных источников света:

1) Определяется расчетная высота H р, тип и размещение в светильников в помещении и чертится в масштабе план помещения со светильниками,

Рис. 2. Расположение контрольной точки А при размещении светильников по углам квадрата и В по сторонам прямоугольника

3) по пространственным изолюксам горизонтальной освещенности находится освещенность е от каждого светильника;

4) находится общая условная освещенность от всех светильников ∑ е;

5) рассчитывается горизонтальная освещенность от всех светильников в точке А:

Еа = (F х μ / 1000 х k з ) х ∑ е,

Вместо пространственных изолюкс условной горизонтальной освещенности возможно использование таблиц значений горизонтальной освещенности при условной дампе 1000 лм.

Порядок по точечному методу расчета для светящихся полос:

1) определяется расчетная высота H р, тип светильников и люминесцентных ламп в них, размещение светильников в полосе и полос в помещении. Затем полосы наносятся на план помещения, вычерченный в масштабе;

2) на план наносится контрольная точка А и находятся расстояния от точки А до проекции полос р. По плану помещения находится длина половины полосы, которую принято в точечном методе обозначать L. Ее не следует путать с расстоянием между полосами, обозначенным также L и определяемым по наивыгоднейшему соотношению ( L/ Нр);

Рис. 3. Схема к расчету освещения точечным методом полосами светильников

3) определяется линейная плотность светового потока

4) находятся приведенные размеры p’ = p/ Нр, L’ = L/ Нр

5) по графикам линейных изолюксов относительной освещенности для люминесцентных светильников (светящихся полос) находится для каждой полуполосы в зависимости от типа светильника р’ и L’

Еа = (F’ х μ / 1000 х k з ) х ∑ е

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Подписывайтесь на наш канал в Telegram!

Просто пройдите по ссылке и подключитесь к каналу.

Не пропустите обновления, подпишитесь на наши соцсети:

Источник

ОБЩИЕ СВЕДЕНИЯ. Организация рационального освещения рабочих мест является одним из основных вопросов безопасности труда

Организация рационального освещения рабочих мест является одним из основных вопросов безопасности труда. От правильного устройства освещения во многом зависит производственный травматизм, производительность и качество выполняемых работ.

Существует два вида освещения: естественное и искусственное. При их расчете необходимо руководствоваться строительными нормами и правилами СНиП 23-05-95 «Естественное и искусственное освещение».

В методических указаниях даны методики расчета различных видов естественного освещения.

В соответствии с требованиями СНиП 23-05-95 [9] все производственные, складские, бытовые и административно-конторские помещения должны иметь, как правило, естественное освещение. Оно не устраивается в помещениях, где противопоказано фотохимическое воздействие естественного света по техническим и другим соображениям.

Естественное освещение можно не устраивать: в санитарно-бытовых помещениях; ожидальных здравпунктов; помещениях для личной гигиены женщин; коридорах, проходах и переходах производственных, вспомогательных и общественных здании. Естественное освещение может быть боковое, верхнее, комбинированное и совмещенное.

При одностороннем боковом освещении нормируется значение коэффициента естественной освещенности (КЕО) в точке, расположенной на расстоянии 1 м от стены (рис. 1.1а), т. е. наиболее удаленной от световых проемов на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности (или пола). При боковом освещении учитывается влияние затенения от противостоящих зданий коэффициентом затенения К_зд (рис. 1.2б).

При двустороннем боковом освещении нормируется минимальное значение КЕО в точке по середине помещения на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности (или пола) (рис 1.1б).

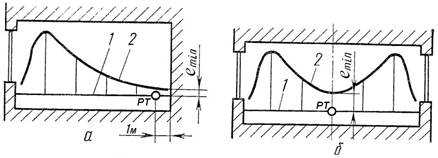

Рис. 1.1. Кривые распределения естественной освещенности:

а – при одностороннем боковом освещении; б – двустороннем боковом;

1 – уровень условной рабочей поверхности; 2 – кривая, характеризующая изменение освещенности в плоскости разреза помещения; РТ – точка минимальной освещенности при боковом одностороннем и двустороннем освещении е_min

При верхнем или верхнем и боковом естественном освещении нормируется среднее значение КЕО в точках, расположенных на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности (или пола). Первая и последняя точки принимаются на расстоянии 1 м от поверхности стен или перегородок или от осей рядов колонн (рис. 3.1а).

Обычно при ширине помещения до 12 м рекомендуется боковое одностороннее, при ширине 12…24 м – боковое двустороннее, более 24 м – комбинированное освещение.

Рис. 1.2. Схема обозначения размеров здания для расчета

естественного бокового освещения:

а – схема обозначения размеров для расчета естественного бокового освещения:

L_Ш – ширина помещения; L_Р.Т – расстояние от наружной стены до расчетной точки (РТ); 1 м – расстояние от поверхности стены до расчетной точки (РТ); В_П – глубина помещения; h_l – высота от уровня условной рабочей поверхности до верха окна; h₂ – высота от уровня пола до условной рабочей поверхности (0,8 м); L_П – длина помещения; Н – высота помещения; d – толщина стен

б – схема для определения коэффициента К_зд:

Н_К.З– высота расположения карниза противостоящего здания над подоконником рассматриваемого здания; L_ЗД – расстояние между рассматриваемым и противостоящим зданием; М – граница затенения

Нормы минимальной освещенности помещений определяются КЕО, представляющим собой отношение естественной освещенности Евн, создаваемой в некоторой точке заданной плоскости внутри помещения светом неба (непосредственно или после отражений), к одновременному значению наружной горизонтальной освещенности Енар, создаваемой светом полностью открытого небосвода, определяемого в %.

Значения КЕО для помещений, требующих различных условий освещенности, принимают в соответствии со СНиП 23-05-95 [9] табл. 1.1.

зданий должно базироваться на детальном изучении технологических или иных трудовых процессов, выполняемых в помсщсниях, а также на светоклиматических особенностях места строительства зданий. При этом должны быть определены

Проектирование естественного освещения зданий должно базироваться на детальном изучении технологических или иных трудовых процессов, выполняемых в помещениях, а также на светоклиматических особенностях места строительства зданий. При этом должны быть определены следующие, характеристики:

· характеристика зрительной работы, определяемая в зависимости от наименьшего размера объекта различения, разряда зрительной работы.

· местонахождение здания на карте светового климата;

· нормированное значение КЕО с учетом характеристики зрительной работы и светоклиматических особенностей места расположения зданий;

· требуемая равномерность естественного освещения;

· габаритные размеры и расположение оборудования, возможное затемнение им рабочих поверхностей;

· желательное направление падения светового потока на рабочую поверхность;

· продолжительность использования естественного освещения в течение суток для разных месяцев года с учетом назначения помещения, режима работы и светового климата местности;

· необходимость защиты помещения от слепящего действия прямого солнечного света;

· дополнительные требования к освещению, вытекающие из специфики технологического процесса и архитектурных требований к интерьеру.

Проектирование естественного освещения осуществляется в следующей последовательности:

· выбор системы освещения;

· выбор типов светового проема и светопропускающего материала;

· выбор средств для ограничения ослепляющего действия прямого солнечного света;

· учет ориентации зданий и световых проемов по сторонам горизонта.

· уточнение параметров световых проемов и помещении.

· определение помещений, зон и участков, имеющих недостаточное по нормам естественное освещение;

· определение требований к дополнительному искусственному освещению помещений, зонам и участкам с недостаточным естественным освещением.
