История унитарного патрона. По следам Иоганна Дрейзе
Игольчатая система воспламенения Дрейзе оставила заметный след в истории патронного дела
История игольчатой системы воспламенения началась примерно в 1810 году в Париже. Там инженер и баллистик Самуэль Иоганн Паули (Samuel Johann Pauli), пытавшийся выиграть объявленный Наполеоном конкурс, работал над созданием боеприпаса, пригодного для заряжания с казённой части и содержавшего все компоненты унитарного патрона, включая заряд, инициирующий воспламенение пороха.
В ходе своих исследований он определил, что гремучая ртуть взрывается не только от удара, но и от сильного укола иглой. Однако вскоре Паули прекратил эксперименты с этим чувствительным веществом из-за большой вероятности непроизвольного взрыва.
Приблизительно в это же время Иоганн Николаус Дрейзе закончил свою учёбу на слесаря в тюрингском городе Зёммерда (Soemmerda).
Победу во многом удалось одержать благодаря высокой скорострельности ружей системы Дрейзе. И это не удивительно, ведь благодаря новой технике каждый солдат при ведении залпового огня был способен сделать от шести до восьми выстрелов в минуту.
Носимый боекомплект был рассчитан на продолжительное время ведения огня и составлял 100 патронов, упакованных в картонные трубки по пять штук в каждой.
По сравнению с диаметром пыжа-поддона (15,43 мм) пуля была гораздо меньшего размера (13,6 мм). Таким образом при прохождении гладкого ствола пуля вообще никак не направлялась. В большинстве случаев пули к тому же были и несимметричны, а также размещены в пыжах-поддонах непараллельно оси канала ствола, что, естественно, не способствовало повышению точности стрельбы.
Всё вышеперечисленное самым печальным образом отразилось на практике – к заоблачным мечтам можно было отнести уверенное поражение прицельным выстрелом ростовой мишени с расстояния 200 м.
К следующему недостатку относилась не слишком продуманная система воспламенения. К сожалению, иглы (отмечаемая многими деталь системы Дрейзе) надёжно служили лишь непродолжительное время. Для того чтобы активировать воспламеняющий заряд, расположенный приблизительно в середине патрона, игла сначала должна была по всей длине проколоть пороховой заряд.
Патрон Шасспо снаряжался пулей весом 18 г и 5,7-граммовым зарядом дымного пороха. Начальная скорость полёта пули составляла 436 м/с, её дульная энергия была равна 1710 Дж, а величина удельной энергии – 0,1616 Дж/мм².
Таким образом пуля Шасспо имела бóльшие скорость и дальность полёта (около 1600 м), а также достаточную дальность эффективной стрельбы (около 800 м). Это означало, что ружьё Шасспо позволяло вести прицельный огонь с расстояния 800 м.
Для того времени и в особенности по сравнению с низкой эффективностью патрона Дрейзе заслуживающая внимания точность французского боеприпаса была достигнута прежде всего благодаря лучшей симметрии пули, стрельба которой к тому же велась из нарезного ствола.
Франко-прусская война 1870–1871 годов наглядно показала превосходство конструкции Шасспо. В то время как французские войска, вооружённые его ружьями, могли сдерживать противника на относительно большом расстоянии, прусские солдаты с ружьями Дрейзе были вынуждены сначала выждать приближения французов на дистанцию менее 200 м и лишь затем достойно встретить их градом пуль.
Доктор Манфред Розенбергер (Dr. Manfred Rosenberger), Перевод Виктора Назарова
ликбез от дилетанта estimata
Новичку об основах в области экстремальных и чрезвычайных ситуаций, выживания, туризма. Также будет полезно рыбакам, охотникам и другим любителям природы и активного отдыха.
воскресенье, 16 декабря 2018 г.
Унитарный патрон
Термин «унитарный патрон» появился в XIX веке, т.к. в конструкцию более ранних патронов не входил капсюль, заряжавшийся отдельно. В современном казнозарядном стрелковом оружии применяются исключительно унитарные патроны, которые заряжаются в один прием.
Одним из источников информации о патронах является их маркировка, т.е. система условных знаков и надписей, содержащих сведения о виде и назначении патрона. Единой системы маркировки не существует, она различна для стран, заводов-изготовителей, времени производства, видов патронов.
Маркировочные обозначения выполняют две функции: техническо-информационную и рекламную, являются разновидностью товарных знаков. В маркировочные обозначения входят клейма, этикетки, условная окраска элементов, содержащие определенные сведения о виде и назначении патронов.
Недостатки патрона Дрейзе были устранены в системе Минье. В этой системе пуля вжималась в нарезы ствола действием пороховых газов. Для этого цилиндрострельчатая пуля с желобками по системе Тамизье была снабжена в задней части пустотой в виде усеченного конуса, в которую и вставлялась чашечка из листового железа. При выстреле чашечка вследствие своей легкости приходила в движение ранее пули и расширяла ее заднюю часть, которая и врезалась в нарезы.
Были попытки создания игольчатые револьверов и пистолетов, но они не получили распространения из-за сложности и громоздкости игольчатого механизма. [11, 19]
В 19 веке было создано три основных типа унитарного патрона, два из которых дожили до наших дней. Были и другие конструкции, но в любом деле, а особенно в оружии действует естественный отбор.
Рис. 74 Раскрашенная иллюстрация из книги Е. Жука «Стрелковое оружие») [11,19]
Рассмотрим этот путь подробнее. Широкое внедрение унитарного патрона в пистолетах и револьверах началось в конце 30-х годов 19 века с изобретения шпилечного патрона Казимиром Лефоше (Casimir Lefaucheux; 1802 — 1852).

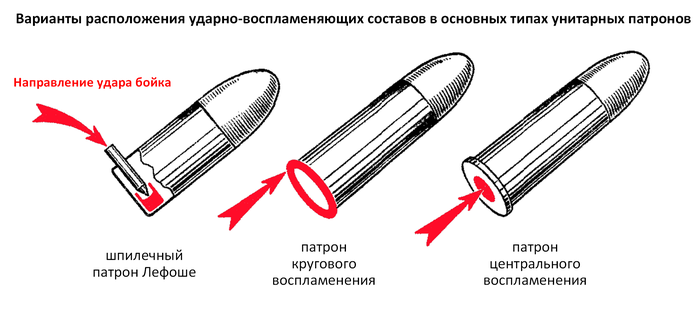

Рис. 75 Шпилечный патрон

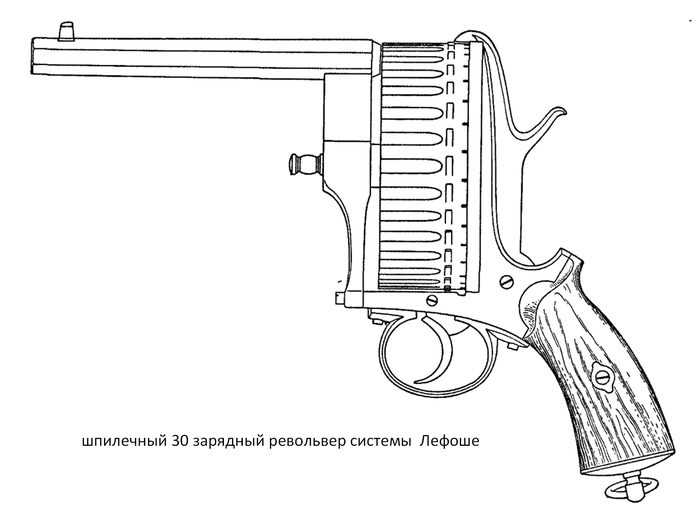

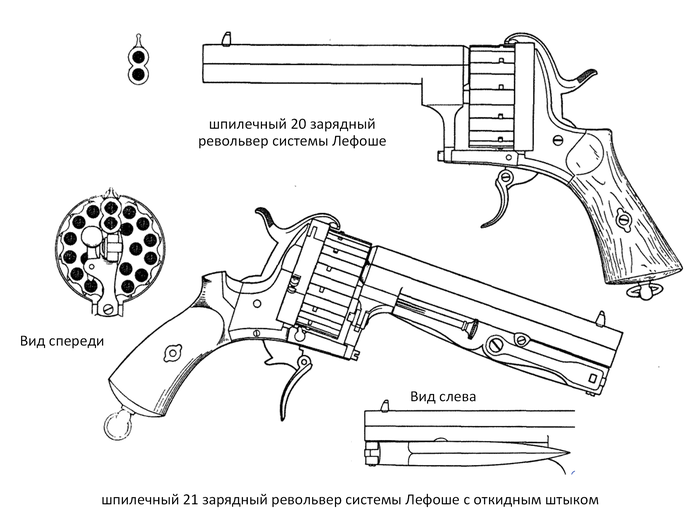

Револьвер системы Лефоше образца 1858 года

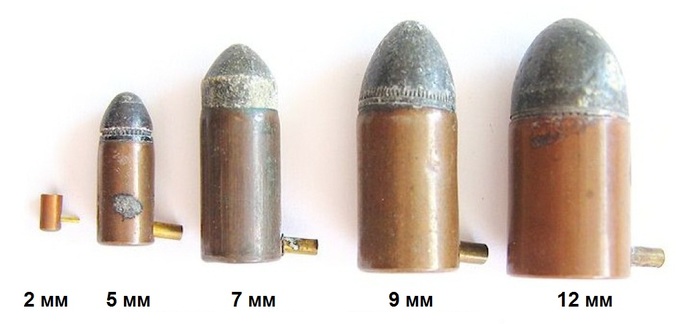

Рис. 77 Шпилечные патроны

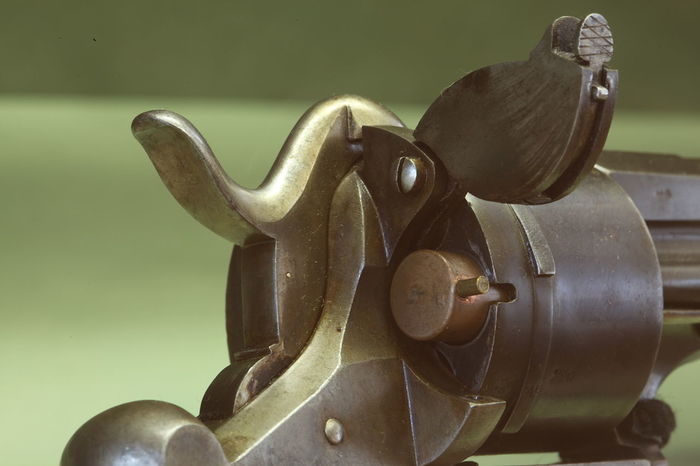

Рис.78 Револьвер Лефоше со шпилечным патроном (патрон вставлен не до конца)
• Необходимость заряжания шпилечных патронов в специальном порядке в специальные вырезы
Рис. 79 Современные патроны кругового воспламенения.
Рис. 80 Строительные патроны кругового воспламенения

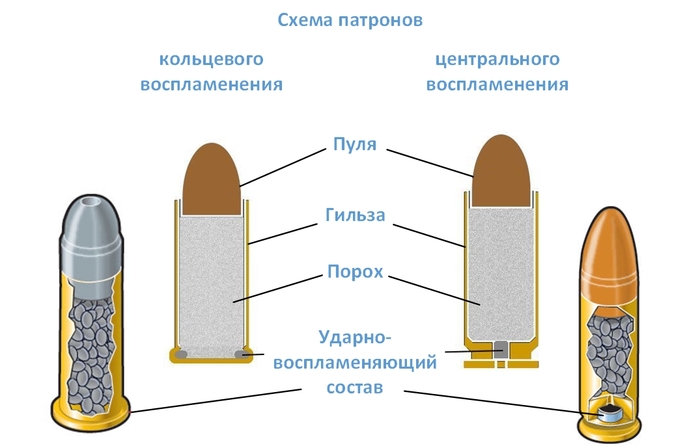

Рис. 81 Устройство патронов кругового и центрального воспламенения
Важной составляющей любого унитарного патрона является калибр, но и с ним не все так просто, поскольку есть различия в измерении этой величины в разных странах.
Возникло два направления развития револьверов:
• американское в основном с патронами кругового (кольцевого) воспламенения. Револьверы одинарного действия, при выстреле надо было взводить курок.
• европейское в основном с патронами шпилечного и центрального воспламенения. Револьверы самовзводные.
Существовало несколько основных схем зарядки револьверов. Для прочности револьверы делали с неразъемной рамкой.
Рис. 83 Иллюстрация из книги Е. Жука «Стрелковое оружие») [11, 30]
Для извлечения стрелянных гильз использовался: А – шомпол, Б – приспособление, закрепленное под стволом.
Рис. 84 Иллюстрация из книги Е. Жука «Стрелковое оружие») [11, 31]
Другие производители делали переламывающиеся револьверы (В), но у них быстро разбалтывалось крепление. Применение откидывающегося барабана ускоряло заряжание и сохраняло прочность револьвера (Г).
Появление унитарных патронов вызвало взрывную эволюцию револьверов. И, наряду, с привычными нам конструкциями, появились просто монтруозные
Рис. 85 Иллюстрация из книги Е. Жука «Стрелковое оружие») [11, 180]
Рис. 86 Иллюстрация из книги Е. Жука «Стрелковое оружие») [11, 182]
Рис. 87 Более поздний трехствольный револьвер, начало 20 века
Продолжение следует. Первая женщина террористка в России
Статья 3. Покушение Каракозова у Летнего сада.
Статья 5. Суд и казнь Каракозова. Телеграф и смертная казнь. Часовня Летнего сада.
Статья 6 Выстрел в Париже. Антон Березовский.
Статья 7. Суд над Березовским. Почему капитан Немо не стал поляком.
Список Использованной литературы.
1. Государственные преступления в России в 19 веке. Сборник из официальных изданий. Под ред. Базилевского. Том1. (1826-1876 год) СПБ. «Русская старопечатка», 1906
3. Бородкин Л.И. Неравенство доходов в период индустриальной революции. Универсальна ли гипотеза о кривой Кузнеца? // Россия и мир. Памяти профессора Валерия Ивановича Бовыкина: Сб. статей. М.: «Российская политическая энциклопедия» (РОССПЭН), 2001.
4. Черкасов А.А. Записки охотника Восточной Сибири. М. Физкультура и спорт., 1990
5. Авчинников А.Г. Два крестьянина костромича. Тип. Копылова, Екатеринослав, 1911
6. Зимин И.В. Царская работа. XIX – начало XX в. Центрполиграф; Москва; 2011
7. Philippe COLLIN. Un bagnard oublié : Antoine Bérézowski (1847-1916) 24 февраля 2016, http://criminocorpus.hypotheses.org/16478
8. Джон Вуд, Жан Серре, Дипломатический церемониал и протокол, М. Прогресс, 1976.
9. Arthur B. Evans, Ron Miller. Jules Verne, Misunderstood Visionary., Scientific American, №4 1997, 95
10. Даниэль Клугер. Тайна капитана Немо. М.: Ломоносовъ, 2010
12. Морозов Н.А. Повести моей жизни. Том 1, М.: Наука, 1965
13. Морозов Н.А. Повести моей жизни. Том 2, М.: Наука, 1965
Лига историков
8.3K поста 36K подписчиков
Правила сообщества
— уважение к читателю и открытость
— регулярность и качество публикаций
— умение учить и учиться
— бездумный конвейер копипасты
— публикации на неисторическую тему / недостоверной исторической информации
— простановка тега [моё] на компиляционных постах
— неполные посты со ссылками на сторонний ресурс / рекламные посты
— видео без текстового сопровождения/конспекта (кроме лекций от профессионалов)
— дискуссии на тему постов
— уважение к труду автора
— личные оскорбления и провокации
— неподкрепленные фактами утверждения
Только вот не надо меня пугать.
«У самих револьверы найдутся!»
Шариков Полиграф Полиграфович
Путь к револьверам.
Рис. 67 (Рисунок взят на сайте www.paintball-online.ru/index.php?showtopic=33170&page=5)
Рис. 68 Кремневый револьвер 1597 года

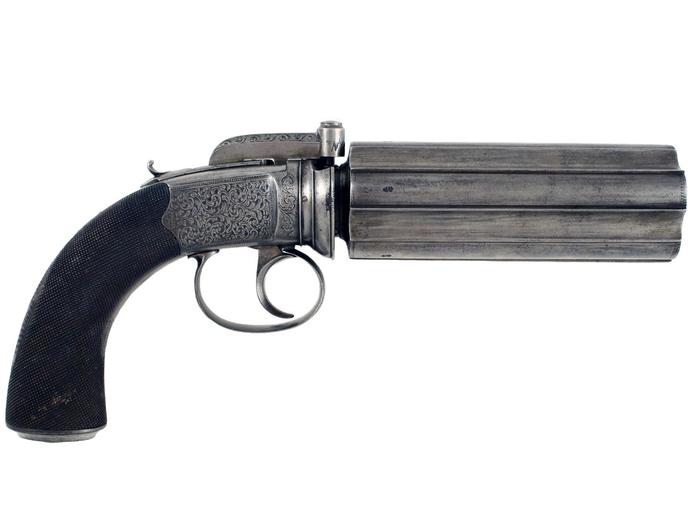

Капсюльный пятиствольный пеппербокс 0.577 калибра (14,66 мм) изготовлен Джеймсом Харпером (James Harper) в Лондоне в период 1850-1865. Длина стволов 14 см, общая длина 27,5 см.

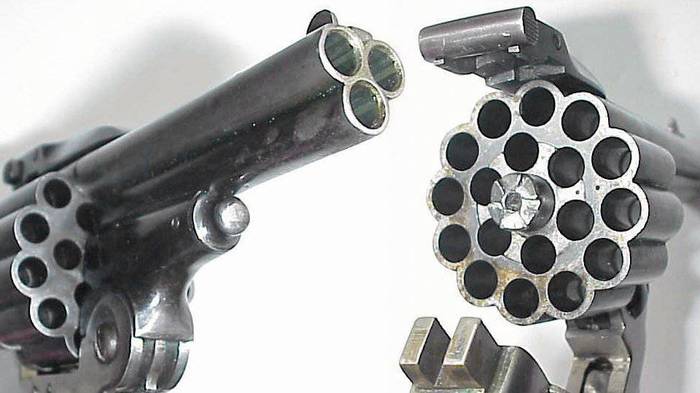

Рис. 70 Капсюльный 24-х ствольный пеппербокс 1850 года бельгийского мастера Жиля Мариэтта (Gilles Mariette). Время заряжания этого пистолета достигало 40-60 минут.

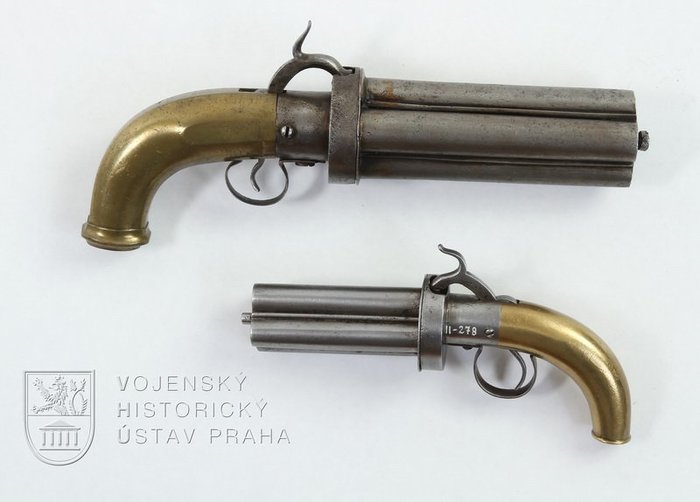

Рис.71 Фотография из пражского музея. «Два сибирских пистолета» Верхний пеппербокс калибра 18 мм, нижний 11 мм. (www.vhu.cz/exhibit/dve-sibirske-pistole-s-perkusnim-zamkem/)
«Бог создал людей сильными и слабыми.
Сэмюэл Кольт сделал их равными»

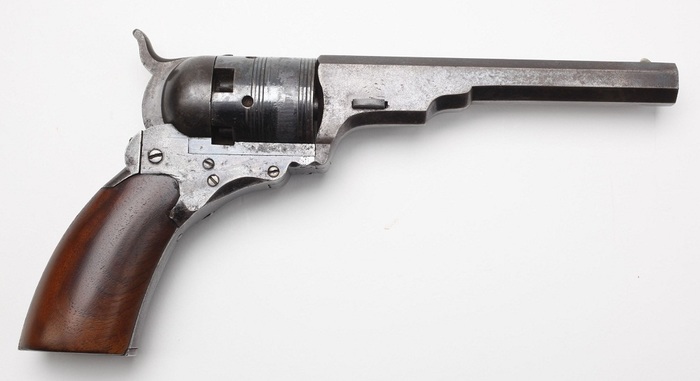

Рис. 72 Пятизарядный капсюльный Кольт Патерсон 1835
Первый револьвер получил название от имени города, в котором он был выпущен Кольт Патерсон (Colt Paterson). Револьверы Кольта экспортировались по всему миру.

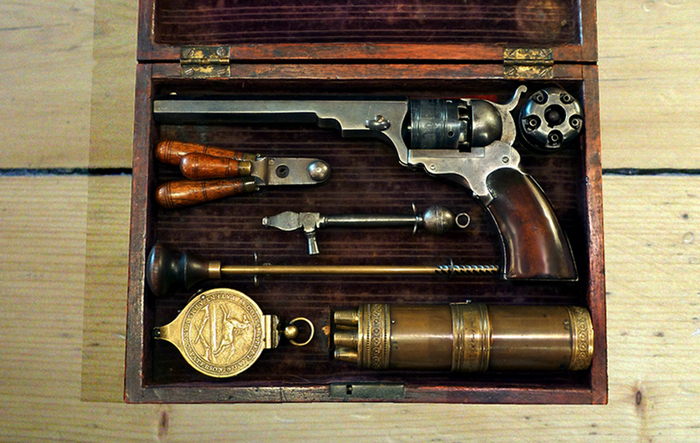

Рис. 73 Набор для обслуживания и заряжания капсюльного Кольта. Видна пороховница с возможностью зарядки сразу 5 камор барабана и запасной барабан, который заряжали заранее.
