Что такое тяговые пути
Тяговая сеть состоит из контактной (питающей) и рельсовой (отсасывающей) сетей. Рельсовая сеть представляет собой рельсы, имеющие стыковые электрические соединения. Контактная сеть — это совокупность проводов, конструкций и оборудования, обеспечивающих передачу электрической энергии от тяговых подстанций к токоприемникам электрического подвижного состава.
Основным требованием к конструкции контактной сети является обеспечение надежного постоянного контакта провода с токоприемником независимо от скорости движения поездов, климатических и атмосферных условий. В контактной сети нет дублируемых элементов, поэтому ее повреждение может повлечь за собой нарушение установленного графика движения поездов.
В соответствии с назначением электрифицированных путей используют простые и цепные воздушные контактные сети. На второстепенных станционных и деповских путях при сравнительно небольшой скорости движения может применяться простая контактная подвеска, представляющая собой свободно висящий провод, который закреплен на опорах.
При высокой скорости движения провисание контактного провода должно быть минимальным. Это обеспечивается конструкцией цепной подвески, в которой контактный провод между опорами подвешен не свободно, как в простой подвеске, а прикреплен к несущему тросу с помощью часто расположенных проволочных струн. Благодаря этому расстояние между поверхностью головки рельса и контактным проводом остается практически постоянным. Для цепной подвески в отличие от простой требуется меньше опор: они располагаются на расстоянии 70. 75 м друг от друга.
В соответствии с ПТЭ высота контактного провода над поверхностью головки рельса на перегонах и станциях должна составлять не менее 5750 мм, а на переездах — 6000. 6800 мм.
В горизонтальной плоскости контактный провод расположен зигзагообразно относительно оси пути с отклонением у каждой опоры на ±300 мм. Благодаря этому обеспечиваются его ветроустойчивость и равномерное изнашивание контактных пластин токоприемников.
Контактный провод изготавливают из твердотянутой электролитической меди. Он может иметь площадь сечения 85, 100 или 150 мм2. Наиболее распространены медные фасонные (МФ) провода. Для увеличения срока службы контактных проводов используют различные технические решения (сухая графитовая смазка медных накладок на полозе токоприемника и др.), снижающие их износ.
На строящихся магистральных железных дорогах применяют металлические (высотой до 15 м и более) и железобетонные (до 15,6 м) опоры контактной сети. Расстояние от оси крайнего пути до внутреннего края опор на прямых участках должно составлять не менее 3100 мм. На существующих линиях, оборудованных контактной сетью, и в особых случаях на электрифицируемых линиях допускается сокращение указанного расстояния до 2450 мм — на станциях и до 2750 мм — на перегонах.
Схема оснащения контактными проводами станционных путей зависит от их назначения и типа станции. Над стрелочными переводами контактная сеть имеет так называемые воздушные стрелки, образуемые пересечением двух контактных подвесок.
Надежное электроснабжение подвижного состава и безопасность работников, обслуживающих контактную сеть, обеспечиваются, в частности, ее секционированием (делением на отдельные участки) с помощью воздушных промежутков, нейтральных вставок (изолирующих соединений), а также секционных и врезных изоляторов.
Нейтральные вставки представляют собой несколько последовательно включенных воздушных промежутков, исключающих кратковременное электрическое соединение смежных секций контактной сети токоприемниками электрического подвижного состава в процессе его движения. Применение нейтральных вставок обязательно на участках переменного трехфазного тока с питанием секций от разных фаз.
Перегоны и промежуточные станции, а на крупных станциях группы электрифицированных путей выделяются в отдельные секции. Соединение или разъединение секций осуществляется посредством секционных разъединителей, размещаемых на опорах контактной сети.
Для защиты контактной сети от короткого замыкания между соседними тяговыми подстанциями располагают посты секционирования, оборудованные автоматическими выключателями. Кроме того, с целью обеспечения безопасности обслуживающего персонала и других лиц, а также защиты систем автоматики и телемеханики от токов короткого замыкания все металлические конструкции, непосредственно взаимодействующие с элементами контактной сети или находящиеся в радиусе 5 м от них, заземляют или оборудуют устройствами отключения. Для предохранения подземных металлических сооружений от повреждения блуждающими токами их изолируют от земли.
Снабжение электроэнергией линейных железнодорожных потребителей осуществляется посредством использования специальной трехфазной линии с напряжением 10 кВ, которая подвешивается на опорах контактной сети.
На электрифицированных железных дорогах по рельсам проходит тяговый ток. Для сокращения потерь электроэнергии и обеспечения нормального режима работы устройств автоматики и телемеханики на таких линиях предусматривают следующие особенности устройства верхнего строения пути:
ТЯГОВАЯ СЕТЬ
Тяговая сеть состоит из контактной (питающей) и рельсовой(отсасывающей) сетей. Рельсовая сеть представляет собой рельсы, имеющие стыковые электрические соединения. Контактная сеть — это совокупность проводов, конструкций и оборудования, обеспечивающих передачу электрической энергии от тяговых подстанций к токоприемникам электрического подвижного состава.
Основным требованием к конструкции контактной сети является обеспечение надежного постоянного контакта провода с токоприемником независимо от скорости движения поездов, климатических и атмосферных условий. В контактной сети нет дублируемых элементов, поэтому ее повреждение может повлечь за собой нарушение установленного графика движения поездов.
В соответствии с назначением электрифицированных путей используют простые и цепные воздушные контактные сети. На второстепенных станционных и деповских путях при сравнительно небольшой скорости движения может применяться простая контактная подвеска, представляющая собой свободно висящий провод, который закреплен на опорах.
При высокой скорости движения провисание контактного провода должно быть минимальным. Это обеспечивается конструкцией цепной подвески, в которой контактный провод между опорами подвешен не свободно, как в простой подвеске, а прикреплен к несущему тросу с помощью часто расположенных проволочных струн. Благодаря этому расстояние между поверхностью головки рельса и контактным проводом остается практически постоянным. Для цепной подвески в отличие от простой требуется меньше опор: они располагаются на расстоянии 70. 75 м друг от друга.
В соответствии с ПТЭ высота контактного провода над поверхностью головки рельса на перегонах и станциях должна составлять не менее 5750 мм, а на переездах — 6000. 6800 мм.
В горизонтальной плоскости контактный провод расположен зигзагообразно относительно оси пути с отклонением у каждой опоры на ±300 мм. Благодаря этому обеспечиваются его ветроустойчивость и равномерное изнашивание контактных пластин токоприемников.
Контактный провод изготавливают из твердотянутой электролитической меди. Он может иметь площадь сечения 85, 100 или 150 мм2. Наиболее распространены медные фасонные (МФ) провода. Для увеличения срока службы контактных проводов используют различные технические решения (сухая графитовая смазка медных накладок на полозе токоприемника и др.), снижающие их износ.
На строящихся магистральных железных дорогах применяют металлические (высотой до 15 м и более) и железобетонные (до 15,6 м) опоры контактной сети. Расстояние от оси крайнего пути до внутреннего края опор на прямых участках должно составлять не менее 3100 мм. На существующих линиях, оборудованных контактной сетью, и в особых случаях на электрифицируемых линиях допускается сокращение указанного расстояния до 2450 мм — на станциях и до 2750 мм — на перегонах.
Схема оснащения контактными проводами станционных путей зависит от их назначения и типа станции. Над стрелочными переводами контактная сеть имеет так называемые воздушные стрелки, образуемые пересечением двух контактных подвесок.
Надежное электроснабжение подвижного состава и безопасность работников, обслуживающих контактную сеть, обеспечиваются, в частности, ее секционированием (делением на отдельные участки) с помощью воздушных промежутков, нейтральных вставок (изолирующих соединений), а также секционных и врезных изоляторов.
Нейтральные вставки представляют собой несколько последовательно включенных воздушных промежутков, исключающих кратковременное электрическое соединение смежных секций контактной сети токоприемниками электрического подвижного состава в процессе его движения. Применение нейтральных вставок обязательно на участках переменного трехфазного тока с питанием секций от разных фаз.
Перегоны и промежуточные станции, а на крупных станциях группы электрифицированных путей выделяются в отдельные секции. Соединение или разъединение секций осуществляется посредством секционных разъединителей, размещаемых на опорах контактной сети.
Для защиты контактной сети от короткого замыкания между соседними тяговыми подстанциями располагают посты секционирования, оборудованные автоматическими выключателями. Кроме того, с целью обеспечения безопасности обслуживающего персонала и других лиц, а также защиты систем автоматики и телемеханики от токов короткого замыкания все металлические конструкции, непосредственно взаимодействующие с элементами контактной сети или находящиеся в радиусе 5 м от них, заземляют или оборудуют устройствами отключения. Для предохранения подземных металлических сооружений от повреждения блуждающими токами их изолируют от земли.
Снабжение электроэнергией линейных железнодорожных потребителей осуществляется посредством использования специальной трехфазной линии с напряжением 10 кВ, которая подвешивается на опорах контактной сети.
На электрифицированных железных дорогах по рельсам проходит тяговый ток. Для сокращения потерь электроэнергии и обеспечения нормального режима работы устройств автоматики и телемеханики на таких линиях предусматривают следующие особенности устройства верхнего строения пути:
воздушная или кабельная линия, через к-рую подводится ток к контактной сети (питающий Ф.) или возвращается обратный ток от рельсов к тяговой подстанции (отсасывающий Ф.). Питающие Ф. присоединяются через разъединители к проводам контактной сети и располагаются частично на ее опорах, частично на специальных. Отсасывающие Ф. присоединяются непосредственно к рельсам электрифицированных путей.
АНКЕРНЫЙ УЧАСТОК контактной подвески — участок, границами которого являются анкерные опоры контактной сети. Деление контактной подвески на А. У. необходимо для включения в провода устр-в, поддерживающих неизменным натяжение проводов при изменении их темп-ры (см. Компенсация натяжения проводов), и осуществления продольного секционирования контактной сети. Это деление уменьшает зону повреждения в случае обрыва проводов контактной подвески, облегчает монтаж, техн. обслуживание и ремонт контактной сети. Длина А. У. ограничивается допустимыми отклонениями от задаваемого компенсаторами номин. значения натяжения проводов контактной подвески. Отклонения вызываются изменениями положения струн, фиксаторов и консолей.
Тяговая сеть
Тяговая сеть — часть системы тягового электроснабжения, состоящая из фидеров, контактной сети, рельсовой сети и отсасывающих линий (рис. 1). В ряде случаев в тяговую сеть входят дополнительные провода и устройства, присоединённые к контактной и (или) рельсовой сетям.
Тяговая сеть является сложной электрической цепью и содержит контуры, образованные проводами, рельсовой сетью и землёй (рис. 2). Ток, протекающий от тяговой подстанции к ЭПС, распределяется между проводами контактной сети. Возврат тока на подстанцию осуществляется через рельсовую сеть и землю и далее по отсасывающей линии. Под действием взаимной индуктивной связи, проявляющейся между контурами тяговой сети при протекании переменного тока, в цепи рельсовая сеть — земля наводится индуцированный ток, который направлен противоположно вызвавшему его току в контактной сети.
Основными параметрами тяговой сети являются удельное активное сопротивление r, индуктивность L и и ёмкость C (на 1 км длины). Значения r и L зависят в основном от числа и характеристик проводов контактной сети, рельсовых нитей и других элементов, входящих в тяговую сеть, а также от электрической проводимости земли. Вследствие утечки тока из рельсов, интенсивность изменения которой вдоль пути определяется переходным сопротивлением цепи рельсы — земля, параметры R и L не являются постоянными вдоль тяговой сети: вблизи подстанций и ЭПС их значения выше, чем в середине участка. При электрификации на переменном токе указанные параметры зависят также от силы протекающего по рельсам тока, как как электромагнитные свойства рельсовой стали нелинейны. Удельная ёмкость C определяется геометрическими размерами и взаимным расположением элементов контактной сети относительно поверхности земли и характеристиками изоляционного материала. От параметров тяговой сети зависят основные показатели системы тягового электроснабжения. При различном числе и марках проводов контактной сети удельное активное сопротивление тяговой сети при постоянном токе составляет 0,04—0,07 Ом/км, при переменном токе промышленной частоты 50 Гц — 0,14—0,20 Ом/км. Значение L при промышленной частоте равно 0,9—1,5 мГн/км. Для составляющих тока ЭПС, имеющих частоту от 300 до 3000 Гц и определяющих в наибольшей мере мешающее влияние на линии связи, значение R несколько выше, а L немного ниже, чем при промышленной частоте. Удельная ёмкость тяговой сети составляет около 20 нФ/км.
Возможность системы тягового электроснабжения по пропуску поездов характеризуется нагрузочной способностью тяговой сети, которая определяется наибольшей допустимой силой тока (длительного или кратковременного). С увеличением площади сечения или числа проводов нагрузочная способность тяговой сети растёт. Повышение размеров движения и массы поездов вызывает необходимость усиления тяговой сети, то есть повышения её нагрузочной способности, выполняемого обычно подвешиванием усиливающего провода. Это позволяет повысить допустимую силу тока в 1,5—2 раза, уменьшить значения R и L (чем больше расстояние между усиливающим и контактным проводами, тем меньше значение L).
На некоторых участках железных дорог переменного тока иногда требуется существенно (до 15 раз) снизить магнитное влияние на смежные коммуникации. В этом случае в тяговой сети устанавливают отсасывающие трансформаторы с обратным проводом (рис. 3, а). Такая тяговая сеть отличается более частым расположением изолирующих сопряжений анкерных участков и повышенными значениями R, L. Улучшение характеристик таких тяговых сетей достигается выбором определённого коэффициента трансформации, так называемым расщеплением обратного провода, рациональным размещением его на опорах. Для снижения магнитного влияния тяговой сети переменного тока с повышенной нагрузочной способностью используют экранирующий провод, имеющий в межподстанционной зоне соединения с рельсовой сетью или со специальными заземлителями (рис. 3, б). Экранирующий провод применяют, как правило, совместно с усиливающим проводом и подвешивают на опорах контактной сети. Под действием токов контактной сети и усиливающего провода в контуре экранирующий провод — земля наводится ток, имеющий встречное направление по отношению к вызвавшему его току. Чем ближе расположен экранирующий провод к усиливающему, тем в большей степени снижаются L и магнитное влияние. Для улучшения параметров тяговой сети повышают напряжение в ней. Наиболее экономично, без изменения конструкции ЭПС и усиления изоляции контактной сети это осуществляется с помощью питающего провода, находящегося под повышенным напряжением по отношению к контактной сети. Высокое напряжение, подаваемое от подстанции к питающему проводу, понижается статическими преобразователями (при постоянном токе) или автотрансформаторами (при переменном токе) до необходимого ЭПС уровня и передаётся в контактную сеть (рис. 3, в).
Обычно используется тяговая сеть переменного тока с питающим проводом и автотрансформаторами.
На отечественных железных дорогах в таких тяговых сетях напряжение между питающим проводом и рельсовой сетью составляет 25 кВ, а между контактной сетью и питающим проводом — 50 кВ (система 2×25 кВ).
Благодаря передаче большей части электроэнергии по питающему проводу нагрузка проводов контактной сети снижается в 1,5—1,8 раза, а значения Rи L — в 2,2—2,6 раза. В отличие от обычной тяговой сети, при системе 2×25 кВ возврат тока осуществляется в основном не по рельсовой сети и земле, а по питающему проводу. Вследствие этого магнитное влияние тяговой сети на линии связи меньше почти в 10 раз.
Для усиления тяговой сети действующих участков и выбора элементов тяговой сети для вновь электрифицируемых линий проводят сравнение технико-экономических показателей.
Тяговая сеть
Тяговая сеть состоит из контактной (питающей) и рельсовой (отсасывающей) сетей. Рельсовая сеть представляет собой рельсы, имеющие стыковые электрические соединения. Контактная сеть — это совокупность проводов, конструкций и оборудования, обеспечивающих передачу электрической энергии от тяговых подстанций к токоприемникам электрического подвижного состава.
Основным требованием к конструкции контактной сети является обеспечение надежного постоянного контакта провода с токоприемником независимо от скорости движения поездов, климатических и атмосферных условий. В контактной сети нет дублируемых элементов, поэтому ее повреждение может повлечь за собой нарушение установленного графика движения поездов.
В соответствии с назначением электрифицированных путей используют простые и цепные воздушные контактные сети. На второстепенных станционных и деповских путях при сравнительно небольшой скорости движения может применяться простая контактная подвеска, представляющая собой свободно висящий провод, который закреплен на опорах.
При высокой скорости движения провисание контактного провода должно быть минимальным. Это обеспечивается конструкцией цепной подвески (рис. 10.2), в которой контактный провод между опорами подвешен не свободно, как в простой подвеске, а прикреплен к несущему тросу с помощью часто расположенных проволочных струн. Благодаря этому расстояние между поверхностью головки рельса и контактным проводом остается практически постоянным. Для цепной подвески в отличие от простой требуется меньше опор: они располагаются на расстоянии 70. 75 м друг от друга.
В соответствии с ПТЭ высота контактного провода над поверхностью головки рельса на перегонах и станциях должна составлять не менее 5750 мм, а на переездах — 6000. 6800 мм.
1 — опора; 2 — тяга; 3 — консоль; 4, 9 — изоляторы; 5 — несущий трос; 6 — контактный провод; 7 — струна; 8 — фиксатор
В горизонтальной плоскости контактный провод расположен зигзагообразно относительно оси пути с отклонением у каждой опоры на ±300 мм. Благодаря этому обеспечиваются его ветроустойчивость и равномерное изнашивание контактных пластин токоприемников.
На строящихся магистральных железных дорогах применяют металлические (высотой до 15 м и более) и железобетонные (до 15,6 м) опоры контактной сети (рис. 10.4). Расстояние от оси крайнего пути до внутреннего края опор на прямых участках должно составлять не менее 3100 мм. На существующих линиях, оборудованных контактной сетью, и в особых случаях на электрифицируемых линиях допускается сокращение указанного расстояния до 2450 мм — на станциях и до 2750 мм — на перегонах.
Схема оснащения контактными проводами станционных путей зависит от их назначения и типа станции. Над стрелочными переводами контактная сеть имеет так называемые воздушные стрелки, образуемые пересечением двух контактных подвесок.
Надежное электроснабжение подвижного состава и безопасность работников, обслуживающих контактную сеть, обеспечиваются, в частности, ее секционированием (делением на отдельные участки) с помощью воздушных промежутков, нейтральных вставок (изолирующих соединений), а также секционных и врезных изоляторов.
Нейтральные вставки представляют собой несколько последовательно включенных воздушных промежутков, исключающих кратковременное электрическое соединение смежных секций контактной сети токоприемниками электрического подвижного состава в процессе его движения. Применение нейтральных вставок обязательно на участках переменного трехфазного тока с питанием секций от разных фаз.
Перегоны и промежуточные станции, а на крупных станциях группы электрифицированных путей выделяются в отдельные секции. Соединение или разъединение секций осуществляется посредством секционных разъединителей, размещаемых на опорах контактной сети.

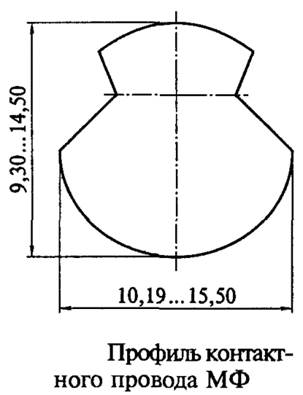

Рис. 10.3. Профиль контактного провода МФ
а — консольные железобетонные; б — металлические для гибких поперечин; в — железобетонные для жестких поперечин; 1 — лежень; 2 — диафрагма; 3 — раскос решетки; 4 — стойка; 5 — ригель; 6 — фиксирующий трос
Для защиты контактной сети от короткого замыкания между соседними тяговыми подстанциями располагают посты секционирования, оборудованные автоматическими выключателями. Кроме того, с целью обеспечения безопасности обслуживающего персонала и других лиц, а также защиты систем автоматики и телемеханики от токов короткого замыкания все металлические конструкции, непосредственно взаимодействующие с элементами контактной сети или находящиеся в радиусе 5 м от них, заземляют или оборудуют устройствами отключения. Для предохранения подземных металлических сооружений от повреждения блуждающими токами их изолируют от земли.
Снабжение электроэнергией линейных железнодорожных потребителей осуществляется посредством использования специальной трехфазной линии с напряжением 10 кВ, которая подвешивается на опорах контактной сети.
На электрифицированных железных дорогах по рельсам проходит тяговый ток. Для сокращения потерь электроэнергии и обеспечения нормального режима работы устройств автоматики и телемеханики на таких линиях предусматривают следующие особенности устройства верхнего строения пути:
• к головкам рельсов с наружной стороны колеи приваривают медные стыковые соединители (рис. 10.5), снижающие электрическое сопротивление рельсовых стыков;
• рельсы изолируют от шпал с помощью резиновых прокладок в случае применения железобетонных шпал и пропиткой деревянных шпал креозотом;
• используют щебеночный балласт, обладающий хорошими диэлектрическими свойствами, и между подошвой рельса и балластом обеспечивают зазор не менее 3 см;
• на линиях, оборудованных автоблокировкой и электрической централизацией, применяют изолирующие стыки (для того чтобы пропускать тяговый ток в обход их, устанавливают дроссель-трансформаторы или частотные фильтры).
Контрольные вопросы 1. Какая доля потребляемой в стране электроэнергии приходится на железнодорожный транспорт?
2. Какие системы тока применяют на электрифицированных линиях?
3. В чем состоят преимущества железнодорожных линий, электрифицированных на переменном и постоянном токе?
4. Каковы допустимые уровни напряжения в контактной сети при постоянном и переменном токе?
5. Каким образом обеспечивается ветроустойчивость контактной сети?
6. Назовите технические решения, приводящие к снижению износа контактного провода.
