Что такое цевье у автомата
Цевьё
Изготовляется из дерева, пластмассы, реже — из металла.
Источники
Полезное
Смотреть что такое «Цевьё» в других словарях:
цевьё — цевьё, я … Русское словесное ударение
цевьё — цевьё, я … Русский орфографический словарь
цевьё — цевь/ё [й/о] … Морфемно-орфографический словарь
ЦЕВЬ- — ср. ось, веретено, стержень, долгий вертлюг. Цевь+ якоря, веретено; в нем головка пронята проушиной, в пятке пускается мочка, утолщенье, к которому приварены рога с лапами, лопастями. Цевье безмена, прут, перо, стержень. Ручка, рукоять. Два ковша … Толковый словарь Даля
цевьё — цевьё, цевья, цевья, цевей, цевью, цевьям, цевьё, цевья, цевьём, цевьями, цевье, цевьях (Источник: «Полная акцентуированная парадигма по А. А. Зализняку») … Формы слов
цевьё — цевьём 1) стержень; 2) верхняя часть ружейного ложа … Словарь употребления буквы Ё
Что такое цевье у автомата
Материальная часть автомата Калашникова
Назначение, боевые свойства, общее устройство автомата
Из автомата ведется автоматический (АВ) или одиночный (ОД) огонь (стрельба одиночными выстрелами). Автоматический огонь является основным видом огня.
Боевые свойства автомата характеризуются данными, приведенными в таблице
Назначение, устройство частей и механизмов автомата
Автомат состоит из следующих основных частей и механизмов: 1-ствола со ствольной коробкой, прицельным приспособлением и прикладом; 2-крышки ствольной коробки; 3-штыка-ножа; 4-возвратного механизма; 5-затворной рамы с газовым поршнем; 6-газовой трубки со ствольной накладкой; 7-затвора; 8-цевья; 9-магазина; 10-ударно-спускового механизма. В комплект автомата входят принадлежность, ремень и сумка для магазинов. Автоматическое действие автомата основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню затворной рамы.
В казенной части канал ствола гладкий, имеет форму гильзы, эта часть канала ствола называется патронником. Переход от патронника к нарезной части канала ствола называется пульным входом.
Сообщение газовой камеры с каналом ствола производится через газоотводное отверстие.
Ствольная коробка служит для соединения частей и механизмов автомата, обеспечения закрывания канала ствола затвором и запирания затвора. В ствольной коробке помещается ударно-спусковой механизм.
Крышка ствольной коробки предохраняет от загрязнения части и механизмы автомата, помещенные в ствольной коробке.
Прицельное приспособление служит для наводки автомата при стрельбе по целям на различные расстояния и состоит из прицела и мушки.
Затворная рама с газовым поршнем предназначена для приведения в действие затвора и ударно-спускового механизма.
Затвор служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона).
Возвратный механизм предназначен для возвращения затворной рамы с затвором в переднее положение
Газовая трубка со ствольной накладкой служит для направления движения газового поршня и предохранения рук от ожогов при стрельбе.
Приклад и пистолетная рукоятка обеспечивают удобство стрельбы из автомата.
Ударно-спусковой механизм предназначен для спуска курка с боевого взвода или со взвода автоспуска, нанесения удара по ударнику, обеспечения ведения автоматического или одиночного огня, прекращения стрельбы, предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель.
Цевье служит для удобства действий с автоматом и для предохранения рук от ожогов.
Магазин предназначен для помещения патронов и подачи их в ствольную коробку.
Штык-нож присоединяется к автомату перед атакой и служит для поражения противника в рукопашном бою, а также может использоваться в качестве ножа, пилы (для распиловки металла) и ножниц (для резки проволоки).
Для ношения штыка-ножа на поясном ремне служат ножны. При необходимости они используются вместе со штыком-ножом для резки проволоки.
Что такое ложа, приклад, цевьё, затыльник
Как следует из книги «Охотничье ружьё», авторами которой являются М.М. Блюм, И.Б. Шишкин, опубликованной ещё в советское время, ложа служит для направления стволов в цель и передачи на плечо отдачи в момент выстрела. Она должна обеспечивать удобство обращения с ружьем, быстроту прицеливания и максимально уменьшать действие силы отдачи на плечо стрелка. Ложа состоит из цевья, шейки, приклада и затыльника.
Ложа ружья (иллюстрация из книги «Охотничье ружьё» М.М. Блюм, И.Б. Шишкин): а — с откидывающимися стволами; 1-цевье; 2-шейка приклада; 3-выступ под щеку; 4-пятка приклада; 5-затыльник; 6-носок приклада; 7, 8- насечка; б — с неоткидывающимся стволом
В зависимости от формы шейки ложи бывают прямые (иначе — винтовочные, английские), у которых нижняя линия шейки и приклада совпадают; полупистолетные; пистолетные (смотрите на рисунке ниже). В настоящее время распространение получили ложи типа «Монте-Карло» с пистолетной шейкой, а также типа «рыбье брюхо», являющейся вариантом прямой ложи (такая форма ложи была у многих ружей XVI-XVII вв.).
Основные типы ложи в зависимости от формы шейки (иллюстрация из книги «Охотничье ружьё» М.М. Блюм, И.Б. Шишкин): а — прямая; б — полупистолетная; в — пистолетная
На рисунке представлен пример английской ложи (прямая ложа), производства «Левша»:
На рисунке представлен пример ложи типа «Монте-Карло» (пистолетная ложа), производства «Левша»:
Наибольшее количество ружей производят с пистолетной ложей (она несколько прочнее прямой) среднего размера, со средним по величине погибом (вниз от линии прицеливания) и средним отводом вправо (от линии прицеливания) — в расчете на человека среднего телосложения. В России с пистолетной ложей выпускают ружья ИЖ-27, ИЖ-58, ТОЗ-34, МЦ21; с полупистолетной — карабины ТОЗ-16, ТОЗ-17; в прежние годы с такой ложей в большом количестве выпускалась модель БМ. Некоторые ружья, преимущественно штучные (МЦ6, МЦ7, МЦ109, МЦ110, МЦ111), делают с прямой ложей.
Отвод ложи (иллюстрация из книги «Охотничье ружьё» М.М. Блюм, И.Б. Шишкин): 1 — ложа; 2 — затыльник ложи
У приклада непременно должен быть боковой отвод (вправо от линии прицеливания), что необходимо для удобства стрельбы (смотрим рисунок выше, размер а). При этом боковой отвод в носке больше, чем в пятке приклада (смотрим рисунок выше, размеры а 1 и а 2 ): это улучшает прикладистость ружья. Средний размер отвода ложи вбок у пятки приклада 3-5 мм., у носка 5-8 мм. При большом отводе ложи точка попадания отклоняется вправо, при маленьком — влево.
Затылок, или торец приклада, обычно прикрыт накладкой, которую называют еще затыльником. Эту накладку делают чаще всего из пластмассы, реже из железа или кости. Иногда вместо пластмассового устанавливают резиновый затыльник-амортизатор. На ружьях высшего класса затыльник не ставят, а делают насечку по дереву затылка приклада. В последние годы широкое распространение во всем мире получили резиновые амортизаторы. Такие амортизаторы имеют отечественные ружья МЦ-21, ТОЗ-34, ИЖ-27 и др.
Различные формы затыльника, изменяющие угол между линией прицеливания и плоскостью затыльника (иллюстрация из книги «Охотничье ружьё» М.М. Блюм, И.Б. Шишкин)
Величина погиба ложи (смотрим рисунок ниже, а) определяется расстоянием (S 1 ) от линии прицеливания до гребня ложи (в среднем 38 мм.) и от нее же до пятки ложи (S 2 примерно 65 мм.). Средние размеры ложи (смотрим рисунок ниже, б) даны при расстоянии от переднего спускового крючка до пятки приклада (l 2 ) 360-365мм; до носка приклада (l 3 ) — 368-372 мм.; до точки на плоскости затылка приклада, находящейся от пятки ложи па расстоянии ¼ всего среза затылка (l 1 ) 356-360 мм. Слишком длинная ложа препятствует быстрой вскидке ружья к плечу, при слишком короткой — стрелок ощущает повышенную отдачу из-за неплотного прилегания затыльника приклада к плечу стрелка.
Размеры ложи: а — погиб; б — длина приклада (иллюстрация из книги «Охотничье ружьё» М.М. Блюм, И.Б. Шишкин)
Каждому охотнику необходимо иметь два ружья с различными ложами, или две ложи к одному ружью, или, что наиболее рационально, — сменные затыльники разной толщины. Летом для легкой, тонкой одежды требуется толстый затыльник, например с амортизатором, т. е. более длинная ложа; зимой для теплой одежды — тонкий затыльник, т. е. более короткая ложа.
Ложу охотничьего ружья изготавливают из твердых древесных пород: ореха, бука, березы. Иногда используют яблоню, вяз, граб, клен, грушу. Лучший материал для ложи — орех, особенно комлевой. Древесина для ложи должна быть выдержанной, прямослойной, без сучков. Прямослойность особенно важна в шейке — наиболее хрупкой части ложи.
Поверхность ложи обрабатывают в определенной последовательности. Вначале ее поверхность грубо обтачивают напильником, затем — наждачной бумагой. После этого ложу смачивают водой, чтобы убрать древесную пыль, оставшуюся после обработки наждачной бумагой. Окончательно ложу шлифуют пемзой, снова смачивают водой, сушат, затем пропитывают льняным маслом или натуральной олифой. Олифа заполняет поры древесины и защищает ее от воздействия погодных условий и одновременно придает ей окраску. После этого поверхность ложи полируют шеллаком, разведенным на спирту. Его несколько раз наносят тонким слоем на поверхность ложи и тщательно растирают тампоном, который приготавливается следующим способом: кусок ваты кладут на несколько слоев марли или бинта, пропитывают шеллаком и заворачивают марлей, после чего плавными движениями полируют ложу.
При полировке олифой дерево предварительно пропитывают льняным маслом. После нанесения каждого слоя ложу необходимо просушить. Иногда дерево перед покрытием шеллаком или олифой окрашивают морилкой.
Что такое цевье у автомата
§ 1. Материальная часть автомата калашникова
Назначение, боевые свойства, общее устройство автомата
Из автомата ведется автоматический (АВ) или одиночный (ОД) огонь (стрельба одиночными выстрелами). Автоматический огонь является основным видом огня. Боевые свойства автомата характеризуются данными, приведенными в табл. 5.
Автомат состоит из следующих основных частей и механизмов (рис. 26): ствола со ствольной коробкой, прицельным приспособлением и прикладом; крышки ствольной коробки; затворной рамы с газовым поршнем; затвора; возвратного механизма; газовой трубки со ствольной накладкой; ударно-спускового механизма; цевья; магазина; штыка-ножа. В комплект автомата входят принадлежность, ремень и сумка для магазинов. Автоматическое действие автомата основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню затворной рамы.
Назначение, устройство частей и механизмов автомата
В казенной части канал ствола гладкий, имеет форму гильзы, эта часть канала ствола называется патронником. Переход от патронника к нарезной части канала ствола называется пульным входом.

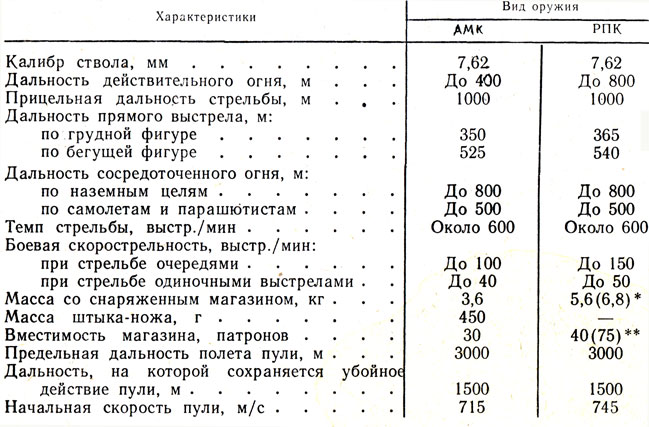

Таблица 5
Сообщение газовой камеры с каналом ствола производится через газоотводное отверстие.
Ствольная коробка (рис. 28) служит для соединения частей и механизмов автомата, обеспечения закрывания канала ствола затвором и запирания затвора. В ствольной коробке помещается ударно-спусковой механизм.
Крышка ствольной коробки (рис. 29) предохраняет от загрязнения части и механизмы автомата, помещенные в ствольной коробке.
Прицельное приспособление (рис. 30) служит для наводки автомата при стрельбе по целям на различные расстояния и состоит из прицела и мушки.
Прицел состоит из колодки прицела, пластинчатой пружины, прицельной планки и хомутика.
Для стрельбы ночью применяются самосветящиеся насадки (на гривку прицельной планки и мушку), а также ночные прицелы.
Мушка ввинчена в полозок, который закрепляется в основании мушки. На полозке и на основании мушки нанесены риски определяющие положение мушки.
Приклад и пистолетная рукоятка обеспечивают удобство стрельбы из автомата.
Затворная рама с газовым поршнем (рис. 31) предназначена для приведения в действие затвора и ударно-спускового механизма.
Затвор (рис. 32) служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона).
Возвратный механизм (рис. 33) предназначен для возвращения затворной рамы с затвором в переднее положение
Газовая трубка со ствольной накладкой (рис. 34) служит для направления движения газового поршня и предохранения рук от ожогов при стрельбе.
Ударно-спусковой механизм (рис. 35) предназначен для спуска курка с боевого взвода или со взвода автоспуска, нанесения удара по ударнику, обеспечения ведения автоматического или одиночного огня, прекращения стрельбы, предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель.
Цевье (рис. 36) служит для удобства действий с автоматом и для предохранения рук от ожогов.
Магазин (рис. 37) предназначен для помещения патронов и подачи их в ствольную коробку.
Штык-нож (рис. 38) присоединяется к автомату перед атакой и служит для поражения противника в рукопашном бою, а также может использоваться в качестве ножа, пилы (для распиловки металла) и ножниц (для резки проволоки).
Для ношения штыка-ножа на поясном ремне служат ножны (рис. 39). При необходимости они используются вместе со штыком-ножом для резки проволоки.
Разборка и сборка
Разборка и сборка автомата производятся на автомата столе или на чистой подстилке. Части и механизмы укладываются в порядке разборки. Обращаться с ними следует осторожно, не класть одну часть на другую и не применять излишних усилий и резких ударов.
Разборка автомата может быть полная и неполная. Полная разборка автомата производится для чистки при сильном загрязнении автомата, после нахождения его под дождем, в песке или в снегу, при переходе на другую смазку и при ремонте. Во всех остальных случаях производится неполная разборка.
Порядок неполной разборки автомата

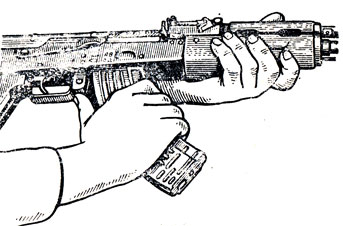

Рис. 40. Отделение магазина
Отделить магазин (рис. 40). Удерживая автомат левой рукой за шейку приклада или цевье, правой рукой обхватить магазин, нажимая большим пальцем на защелку, подать нижнюю часть магазина вперед и отделить его. После этого проверить, нет ли патрона в патроннике, для чего перевести переводчик вниз, отвести рукоятку затворной рамы назад, осмотреть патронник, отпустить рукоятку затворной рамы и спустить курок с боевого взвода.
Рис. 41. Отделение шомпола
Рис. 42. Отделение крышки ствольной коробки
Вынуть пенал с принадлежностью. Утопить пальцем правой руки крышку гнезда приклада так, чтобы пенал под действием пружины вышел из гнезда; раскрыть пенал и вынуть из него протирку, ершик, отвертку, выколотку и шпильку. У автомата со складывающимся прикладом пенал носится в кармане сумки для магазинов.
Рис. 43. Отделение возвратного механизма

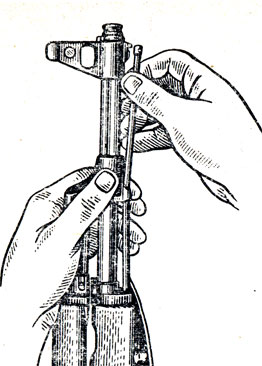

Отделить шомпол. Оттянуть конец шомпола от ствола так, чтобы его головка вышла из-под упора на основании мушки (рис. 41), и вынуть шомпол вверх.

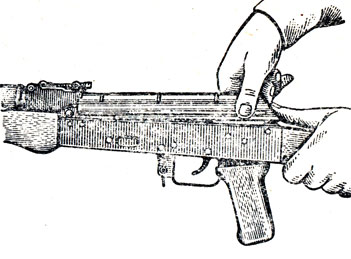

Отделить крышку ствольной коробки (рис. 42). Левой рукой обхватить шейку приклада, большим пальцем этой руки нажать на выступ направляющего стержня возвратного механизма, правой рукой приподнять вверх заднюю часть крышки ствольной коробки и отделить крышку.

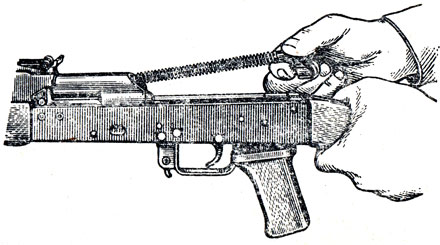

Отделить возвратный механизм (рис. 43). Удерживая автомат левой рукой за шейку приклада, правой рукой подать вперед направляющий стержень возвратного механизма до выхода его пятки из продольного паза ствольной коробки; приподнять задний конец направляющего стержня и извлечь возвратный механизм из канала затворной рамы.

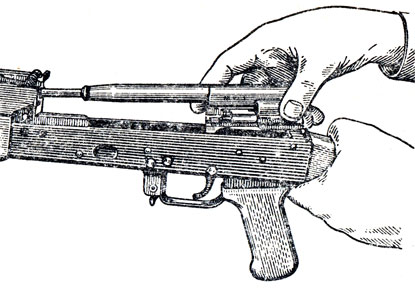

Отделить затворную раму с затвором (рис. 44). Продолжая удерживать автомат левой рукой, правой рукой отвести затворную раму назад до отказа, приподнять ее вместе с затвором и отделить от ствольной коробки.
Рис. 44. Отделение затворной рамы с затвором

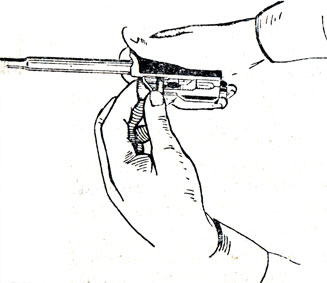

Отделить затвор от затворной рамы (рис. 45). Взять затворную раму в левую руку затвором кверху, правой рукой отвести затвор назад, повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед.
Рис. 45. Отделение затвора от затворной рамы

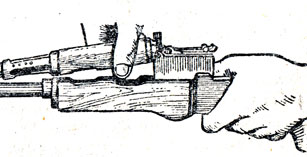

Отделить газовую трубку со ствольной накладкой (рис. 46). Удерживая автомат левой рукой, правой рукой надеть пенал принадлежности прямоугольным отверстием на выступ замыкателя газовой трубки, повернуть замыкатель от себя до вертикального положения и снять газовую трубку с патрубка газовой камеры.
Рис. 46. Отделение газовой трубки со ствольной накладкой
Порядок сборки автомата после неполной разборки
Присоединить газовую трубку со ствольной накладкой. Удерживая автомат левой рукой, правой рукой надвинуть газовую трубку передним концом на патрубок газовой камеры и прижать задний конец ствольной накладки к стволу; повернуть замыкатель на себя до входа его фиксатора в выем на колодке прицела.
Присоединить затвор к затворной раме. Взять затворную раму в левую руку, а затвор в правую и вставить его цилиндрической частью в канал рамы; повернуть затвор так, чтобы его ведущий выступ вошел в фигурный вырез затворной рамы, и продвинуть затвор вперед.
Присоединить затворную раму с затвором к ствольной коробке. Левой рукой обхватить шейку приклада. Удерживая затворную раму с затвором в правой руке так, чтобы затвор, прижатый большим пальцем, находился в переднем положении, ввести газовый поршень в полость колодки прицела и продвинуть затворную раму вперед настолько, чтобы отгибы ствольной коробки вошли в пазы затворной рамы, небольшим усилием прижать ее к ствольной коробке и продвинуть вперед.
Присоединить возвратный механизм. Правой рукой ввести возвратный механизм в канал затворной рамы; сжимая возвратную пружину, подать направляющий стержень вперед и, опустив несколько книзу, ввести его пятку в продольный паз ствольной коробки.
Присоединить крышку ствольной коробки. Вставить крышку ствольной коробки передним концом в полукруглый вырез на колодке прицела; нажать на задний конец крышки ладонью правой руки вперед и книзу так, чтобы выступ направляющего стержня возвратного механизма вошел в отверстие крышки ствольной коробки.
Спустить курок с боевого взвода и поставить на предохранитель. Нажать на спусковой крючок и поднять переводчик вверх до отказа.
Вложить пенал в гнездо приклада (рис. 47). Уложить принадлежность в пенал и закрыть его крышкой, вложить пенал дном в гнездо приклада и утопить его так, чтобы гнездо закрылось крышкой. У автомата со складывающимся прикладом пенал убирается в карман сумки для магазинов.
Присоединить магазин к автомату. Удерживая автомат левой рукой за шейку приклада или цевье, правой рукой ввести в окно ствольной коробки зацеп магазина и повернуть магазин на себя так, чтобы защелка заскочила за опорный выступ магазина.
При сборке автомата сличаются номера на его частях с номером на ствольной коробке.
Устройство патрона
Гильза служит для соединения всех частей патрона, предохранения порохового заряда от внешних влияний и для устранения прорыва пороховых газов в сторону затвора. Она состоит из корпуса, дульца и дна.
Пороховой заряд служит для сообщения пуле поступательного движения. Он состоит из пироксилинового пороха.

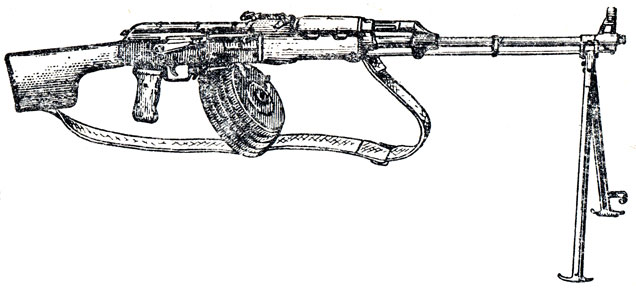

Рис. 50. Ручной пулемет Калашникова (с барабанным магазином)
Капсюль предназначен для воспламенения порохового заряда. Он состоит из латунного колпачка, ударного, состава и фольгового кружка.
Особенности устройства ручного пулемета Калашникова (РПК)
Для удобства при стрельбе пулемет имеет сошку и приклад (несколько иного устройства, чем у автомата Калашникова). Сошка от пулемета не отделяется.
При неполной разборке пулемет устанавливается на сошку. Для этого, удерживая его левой рукой за цевье в вертикальном положении, правой рукой освободить ноги сошки от пружинной застежки; отвести сошку от ствола так, чтобы ее ноги замяли фиксированное положение; установить пулемет на сошку дульной частью ствола влево. После сборки поставить пулемет левой рукой в вертикальное положение; правой рукой несколько сводя ноги сошки, прижать их к стволу и закрепить пружинной застежкой.
1. Расскажите о назначении, боевых свойствах и принципе действия автомата Калашникова.
2. Назовите основные части автомата.
3. Расскажите о назначении и устройстве частей и механизмов автомата.
4. В чем особенности устройства ручного пулемета Калашникова?
5. Произведите неполную разборку и сборку автомата.
