Тестовые сигналы

Характеристики электрических цепей

Свойства электрической цепи определяются реакцией ее на то или иное воздействие. В качестве воздействий в теории цепей принимают элементарные тестовые сигналы. Реакции цепи на эти сигналы и определяют ее характеристики. Тестовые сигналы должны отвечать следующим требованиям.

1. Расчет или экспериментальное определение реакции цепи на их воздействие должны быть достаточно простыми.

2. Суммой тестовых сигналов должно определяться любое сложное воздействие на цепь.

Выполнение этих требований дает возможность при расчете реакции цепи на сложное воздействие применять принцип суперпозиции:

1) находим реакцию цепи на тестовый сигнал (т.е. характеристику цепи);

2) представляем реальный сигнал суммой тестовых сигналов;

3) складываем реакции цепи на каждый тестовый сигнал в отдельности и получаем реакцию цепи на реальный сигнал.

В качестве тестовых сигналов применяют:

— гармоническую функцию единичной амплитуды u = cosωt, u = sinωt или u = expjωt;

— единичный скачок (функцию Хевисайда) σ(t);

— единичный импульс (дельта-функцию Дирака) δ(t).

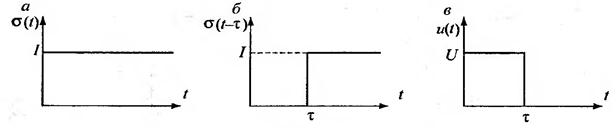

Единичный скачок имеет вид, показанный на рис. 2.1, а.

Функция σ(t) определяется следующим образом:

Функция σ(t), запаздывающая на время τ, приведена на рис. 2.1, б. Она определяется следующим образом:

Такими функциями можно представить любые импульсные функции. Например, прямоугольный импульс амплитудой U и длительностью τ (рис. 2.1, в) можно описать как u(t) = Uσ(t) – Uσ(t-τ).

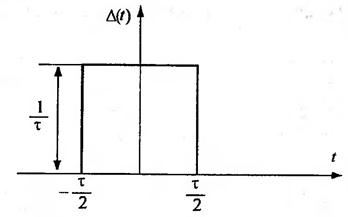

Единичный импульс, или дельта-функция Дирака, определяется как предел импульса δ(t) при τ→0 (рис. 2.2).

При τ→0 длительность импульса стремится к 0, а амплитуда к ∞. Но площадь импульса при любом t. Это и определяет название «единичный импульс».

Суммой дельта-функций можно представить любое сложное воздействие.

Единичный скачок и единичный импульс связаны между собой соотношениями

или .

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Тестовые входные сигналы

Важнейший интерес при анализе качества представляет поведение систем управления во времени, т. к. эти системы объективно являются динамическими. Прежде всего необходи­мо определить, устойчива ли система управления (методы анализа устойчивости будут рассмотрены в последующих главах). Если она устойчива, то показатели качества можно оценить по реакции системы на определенный входной сигнал. Но, поскольку обычно за­ранее неизвестно, каким в реальных условиях будет этот сигнал, при анализе качества вы­бирается некоторый тестовый входной сигнал. Такой подход вполне оправдан, т. к. име­ется корреляция между реакцией системы на типовой входной сигнал и ее поведением в ре­альных рабочих условиях. Кроме того, использование типового входного сигнала позволяет проектировщику сравнить несколько вариантов создаваемой системы. К тому же многие системы управления в процессе эксплуатации подвергаются внешним воздейст­виям, которые по виду очень близки к тестовым сигналам.

В качестве типовых тестовых сигналов обычно используются ступенчатый, линей­ный и параболический сигналы, изображенные на рис. 5.2. В табл. 5.1 приведены выраже­ния для этих сигналов как функции времени, а также их преобразования по Лапласу, по­лученные с помощью табл. 2.3. Линейный сигнал является интегралом от ступенчатого, а параболический — интегралом от линейного.

Рис. 5.2. Тестовые входные сигналы:

(а) ступенчатый, (б) линейный, [в) параболический

Таблица 5.1. Тестовые входные сигналы

Г S(t)dt = l, Г b(t-a)g(t)dt=g(a). (5.1)

Импульсный входной сигнал может оказаться полезным, когда выходной сигнал jy(/) записывается в виде интеграла свертки

Эта связь изображена в виде структурной схемы на рис. 5.3. Если входной сигнал яв­ляется единичной импульсной функцией, то

Источник

Анализ тестового сигнала

Цель: написать сигнала по амплитудному спектру..

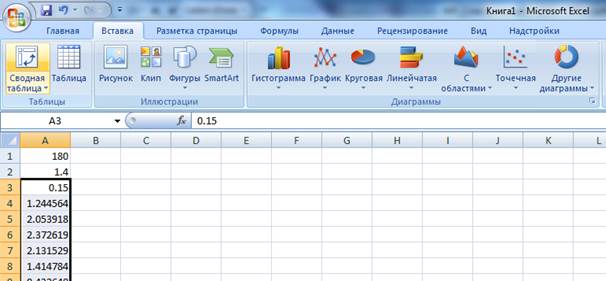

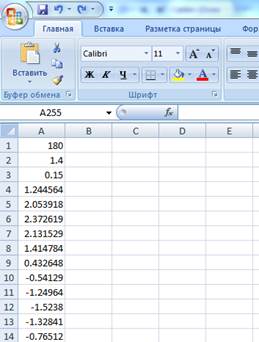

1.6. Переименуйте «Лист1» в «тестовый сигнал» и скопируйте в столбец А данные из файла v.txt (Рисунок 3). Во всех файлах v1.txt, v2.txt, v3.txt, v4.txt первое значение – частота дискретизации, второе значение – длительность сигнала, с третьего числа начинаются непосредственно значение отсчетов.

Рисунок 3 Данные из файла v.txt

1.7. Для наглядности постройте график сигнала, отсчеты которого вы скопировали в столбец А.

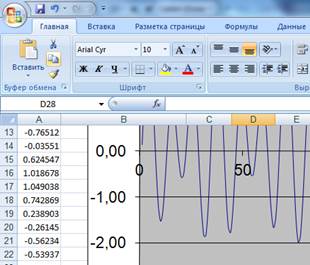

1.7.1. Выделите диапазон ячеек, в которых находятся отсчеты сигнала (начиная с ячейки А3)

1.7.2. В меню выберите вкладку «Вставка», далее в поле «Диаграммы» – «Точечная с гладкими кривыми» (Рисунок 3)

Рисунок 4 «Точечная с гладкими кривыми»

1.8. Что отложено по осям? На что похож тестовый сигнал? Сколько отсчетов в сигнале?

1.9. Под графиком подсчитайте среднее значение, минимальное и максимальное значение среди отсчетов сигнала

1.9.1. Напишите под графиком названия рассчитываемых функций: среднее значение, минимальное значение и максимальное значение, например в ячейках B28, B29, B 30 соответственно (Рисунок 5)

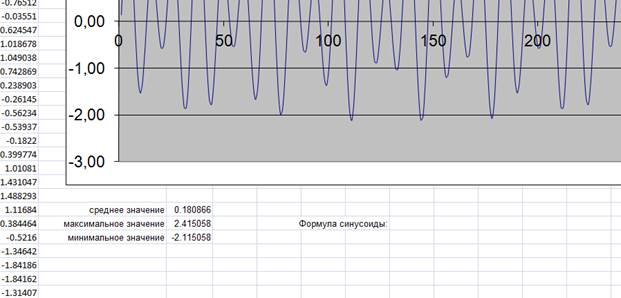

Рисунок 5 Итоговое оформление расчетных значений
