что такое сверлильно присадочный станок
Виды и особенности сверлильно-присадочных станков
Сверлильно-присадочный станок был разработан для обработки заготовок, используемых в мебельном производстве. Любая мебель, как известно, состоит из деталей, в которых сверлится множество отверстий, необходимых для соединения элементов конструкции, монтажа фурнитуры и для решения других технологических задач. Получить такие отверстия при помощи обычного сверлильного станка, конечно, можно, но на это необходимо потратить много времени. Не менее сложно решить и такую задачу, как точное расположение формируемых отверстий относительно друг друга.
Многофункциональный сверлильно-присадочный станок Multitech Plus в цехе по производству корпусной мебели
Обеспечить эффективное и точное сверление качественных отверстий в деталях мебельных конструкций различного назначения как раз и позволяет сверлильно-присадочный станок.
Назначение и область применения сверлильно-присадочных станков
Необходимость в создании сверлильно-присадочных станков возникла в тот момент, когда в производстве мебели стали активно использовать плитовые материалы. Раньше элементы мебельной конструкции, изготавливаемые из деревянного массива, соединяли при помощи шипов и пазов. Однако фиксировать между собой детали, выполненные из плитовых материалов, таким образом невозможно, поэтому в них необходимо сверлить отверстия для крепежных элементов.
Любая мебель – это габаритная конструкция, поэтому приходится сверлить в ее составных элементах достаточно много отверстий. Очень важно, чтобы такие отверстия не только были качественными, но и располагались относительно друг друга очень точно. Вновь сформировавшиеся потребности производства, как известно, приводят к тому, что на рынок приходят новые технологии и оборудование, отвечающее таким потребностям. Именно так и появился сверлильно-присадочный станок, основное назначение которого состоит в том, чтобы оперативно создавать в элементах мебели большое количество качественных отверстий, максимально точно расположенных относительно друг друга.
Свое название данные станки получили благодаря понятию «присадочная карта». Это чертеж точного расположения точек на поверхности детали, в которых необходимо просверлить отверстия заданного диаметра.
Этапы развития оборудования и его типы
За годы своего существования сверлильно-присадочный станок постоянно совершенствовался, становясь все более производительным и удобным в использовании. Любому специалисту будет интересно узнать об этапах развития этого оборудования. Первые сверлильно-присадочные устройства были оснащены одним шпинделем, что делало их не слишком удобными и малопроизводительными. Поскольку на таком оборудовании необходимо было сверлить множество отверстий в соответствии с присадочной картой, применение одношпиндельных моделей не получило широкого распространения.
Первый сверлильно-присадочный агрегат c несколькими шпинделями представлял собой устройство, состоящее из станины, рабочего стола и сварной рамы, на которой жестко фиксировались несколько сверлильных головок. Этот станок специально конструировался для сверления отверстий в деталях одного типа (расстояние между его рабочими головками нельзя было изменить). Естественно, что на разработку конструкции такого сверлильно-присадочного станка и его создание уходит много времени и средств, что является большим минусом оборудования подобного типа. В настоящее время станки такой конструкции используются на небольших мебельных фабриках, где их изготовление своими руками экономически более целесообразно, чем приобретение дорогостоящего универсального оборудования.
Многошпиндельная головка сверлильно-присадочного станка GF 35
В конце прошлого века были разработаны сверлильно-присадочные устройства, рабочим органом которых является сверлильная многошпиндельная головка. Посадочные отверстия для размещения в ней сверл расположены друг от друга на расстоянии 32 мм (1,5 дюйма). Все сверла, установленные в такой головке, вращаются при помощи одного двигателя, который приводит их в движение посредством ременной, цепной или зубчатой передачи. Предпочтительным вариантом являются зубчатые передачи, которые более долговечны, чем ременные, и менее шумные, чем цепные. Поскольку вращение при помощи шестеренок передается от одного шпинделя к другому, на таких станках используются и правые, и левые сверла.
На небольших производствах и в индивидуальных мебельных мастерских применяются станки, оснащенные одной многошпиндельной головкой, располагаемой в горизонтальной или вертикальной плоскости. При помощи таких сверлильно-присадочных станков можно сверлить как вертикальные, так и горизонтальные отверстия в элементах мебельных конструкций.
Сменные шпиндели быстро переставляются для сверления отверстий на различном расстоянии друг от друга
Более широкими возможностями обладает сверлильно-присадочный станок, который получил название «половинка». Особенностью конструкции такого станка является то, что он оснащается сразу тремя сверлильными головками: одной боковой и двумя вертикальными, располагающимися со стороны нижней части рабочего стола. Сверление всех необходимых отверстий на таком станке требует перебазирования детали, что может отрицательно сказаться на точности их расположения, а необходимость в выполнении перенастройки оборудования снижает производительность. Сверлильно-присадочный агрегат данного типа оптимально подходит для оснащения небольших производств, а также для тех мастеров, которые занимаются изготовлением мебели своими руками.
Станок GRIGGIO G55/3T с тремя сверлильными головками, оснащенными отдельными двигателями
На предприятиях, выпускающих мебель крупными сериями, применяется автоматическое сверлильно-присадочное оборудование. При использовании таких станков даже самые сложные карты присадки могут быть выполнены за один проход. Управляет работой этих устройств несложная система ЧПУ, а их рабочими органами являются две горизонтальные сверлильные головки, расположенные справа и слева, и несколько вертикальных суппортов, которые смонтированы в нижней части рабочего стола. Основные недостатки таких сверлильно-присадочных станков – достаточно высокая цена и длительность перенастройки на обработку деталей другой конфигурации. Именно поэтому применение подобных устройств целесообразно только на предприятиях, выпускающих однотипную мебель крупными сериями.
Сверлильно-присадочный автоматический станок Ostermann 2T, предназначенный для крупных мебельных производств
Универсальным типом оборудования, оптимально подходящим для оснащения предприятий, выпускающих мебель по индивидуальным заказам, является сверлильно-присадочный агрегат с продольной подачей, управляемый при помощи системы ЧПУ. Особенностью конструкции таких станков, которые, по сути, можно назвать обрабатывающими центрами, является оснащение их сверлильных головок выдвигаемыми шпинделями, автоматически вызываемыми по команде системы управления. При своей универсальности и гибкости настроек эти станки демонстрируют не очень высокую производительность, что не позволяет использовать их на предприятиях, выпускающих мебель крупными сериями.
Сверлильно-присадочный станок с ЧПУ HIRZT F8 может без остановки менять карту присадки, что часто требуется при мелкосерийном производстве
Оптимальное сочетание производительности и гибкости настроек, обеспечиваемой системой ЧПУ, демонстрируют станки с поперечной подачей заготовок, вертикальные головки которых оснащены выдвижными шпинделями. Это передовой тип сверлильно-присадочного оборудования на сегодняшний день, поэтому такие аппараты отличаются самой высокой ценой на рынке.
Как правильно выбрать сверлильно-присадочный станок
Чтобы приобретение такого дорогостоящего оборудования, каким являются сверлильно-присадочные установки, полностью оправдало ваши ожидания и позволило вашему предприятию выйти на совершенно новый уровень развития, к выбору следует подходить правильно. Предлагаем несложную инструкцию, следование которой позволит вам приобрести станок, соответствующий вашим потребностям.
Сверлильная голова станка WOODTEC-21 позволяет выполнять сверление в торец, в пласть или под углом
На станке с массивными стальными упорами линеек настройки выполняются точнее, а головка ходит строго параллельно заготовке
Если сверлильно-присадочное оборудование требуется вам для выполнения несложных и нерегулярных работ в своей домашней мастерской, то можно не тратить деньги на приобретение дорогостоящего оборудования, а найти чертежи и схемы такого станка в интернете и изготовить его своими руками.
Сверлильно-присадочный станок для производства мебели
Сверлильно-присадочный станок — это оборудование для переработки древесины, с помощью которого в заготовках сквозного или глухого типа просверливаются отверстия. Его чаще всего применяют при производстве разных предметов корпусной мебели, включая мебель для кухни, ванн комнат или же шкафов.
Данные станки должны обеспечивать высокую точность работы, поскольку требуется делать много отверстий с точным расположением по отношению друг к другу, в такой работе не допускается брака.
Современный присадочный станок для мебели — это не только высокоточное, но еще и многофункциональное устройство, которое может работать в автоматическом режиме бесперебойно и почти не требует вашего вмешательства. Сегодня мы расскажем об особенностях таких станков.
Сверлильно-присадочные станки и их задача
Когда-то деревянные части мебельных конструкций скреплялись друг с другом шиповыми соединениями, а отверстия создавались с помощью ручной дрели или коловорота. Когда же начали набирать популярность плитовые элементы, то возникла потребность в большем количестве отверстий для соединения элементов мебели. Вручную такое количество сделать было невозможно, именно поэтому при серийном производстве мебели появилось понятие как «карта присядки».
Под присядкой понималось соединение деталей друг с другом. В наше время так называются отверстия, создание сверлильным методом. А под картой присядки понимается чертеж размещения точек, которые потребуется просверлить.
Сверлильно-присадочное оборудование имеет следующие функции:
Разновидности присадочных станков
В промышленном производстве мебели первыми были сверлильно-присадочные станки для одной детали. Они были одношпиндельными и выполняли одно отверстие, со временем они перестали пользоваться популярностью. И причина этого в том, что карта присядки содержит много точек для проделывания отверстий, именно поэтому все существующие ныне модели таких станков являются многошпиндельными.
Первые модели станков данного типа имели следующую основу:
При запуске электродвигателя станок начинал работать, при этом опускалась рама, а шпиндели делали отверстия. В те годы в Советском Союзе не было серийного производства такого оборудования, каждая мебельная фабрика производила их самостоятельно. Однако процесс был крайне длительным, при этом нужно было делать отдельный станок для каждой детали.
В течение какого-то периода такие станки перестали применяться при производстве мебели, вместо них стали применять многошпиндельные конструкции для разных деталей.
Настоящее время
В последние годы мебельные компании начали активно переходить на многошпиндельные станки, оснащенные сверлильной головкой. Она нужна для создания требуемого количества отверстий, применяемых для установки сверл. Такие отверстия размещены на расстоянии 1,5 дюйма друг от друга. Головка двигается благодаря электродвигателю, который применяется вместе с такими передачами, как:
Но нужно учитывать, что срок службы ремневых передач не слишком долог, соответственно, их нужно будет часто менять.
А вот применение цепных передач создает много шума во время работы. Поэтому производители мебели выбирают преимущественно шестеренные передачи, в которых крутящий момент передается от одного шпинделя к следующему. Такое вращение обеспечивается благодаря правым и левым сверлам.
Станки, применяемые для индивидуального производства мебели, оснащены одной шпиндельной головкой, которая размещена в вертикальной или горизонтальной плоскости. Точное размещение зависит от создаваемого отверстия.
Многошпиндельные конструкции, оснащенные одной головкой, обычно применяют для создания таких отверстий:
Естественно, что можно создать их и все вместе, но для этого потребуется смещение деталей, что может впоследствии нарушить при сверлении геометрию.
Более привлекательными являются станки-половинки, которые практичны и более функциональны. Ключевая их особенность — это присутствие горизонтальной боковой сверлильной головки, а также двух вертикальных внизу. В числе других преимуществ таких конструкций следующее:
Конструкция сверлильно-присадочных станков автоматического типа включает в себя вращающиеся головки, благодаря которым можно делать отверстия, которые могут быть разных размеров и иметь сложные карты присядки. Они могут быть применены в серийном производстве мебели. В числе их недостатков — это длительная настройка. Например, когда нужно сделать детали нестандартного размера, калибровать станок потребуется целый день.
Для компаний, которые занимаются производством мебели по индивидуальным заказам, лучше всего выбирать станки с продольной подачей. Их преимущества следующие:
Обработка одной детали займет около 2 минут, но для крупных производителей это много.
Самое дорогостоящее оборудование данного типа — это с поперечной подачей. Высокая стоимость обусловливается высоким КПД. При необходимости создания отверстий в детали можно применять одно определенное сверло.
Характеристики известных моделей сверлильно-присадочных станков
Ниже мы представим обзоры наиболее популярных у мебельщиков моделей таких станков, чтобы вы могли сделать правильный выбор.
Характеристика модели Vitap ALFA 21 Classic
Такая модель производится в Италии и включает в себя большое количество разных функций. В частности, это горизонтальное и сквозное сверление. Станок оснащен сверлильной головкой и шпинделем (его размер равен 21). Им можно обрабатывать заготовки с параметрами 80 на 30 см, а при сверлении отверстие может иметь глубину до 7 см. Станок имеет электродвигатель мощностью в 2 кВт.
В числе дополнительных функций:
Стоимость оборудования — от 5500 у.е.
Описание станка марки Griggio
Данный станок, как и предыдущий, тоже производится в Италии и является одним из лидеров на рынке сверлильно-присадочных конструкций. Под этим брендом производятся модели как для индивидуального, так и промышленного применения. Для использования по назначению потребуется дополнительно приобрести лубрикатор.
Одна из популярных моделей этой марки — это GF 21, которая используется для выполнения отверстий в фурнитуре различных мебельных конструкций. Она оснащена одной сверлильной головкой и шпинделем, а также столешницей размером в 90 на 38 см. Можно сделать отверстие глубиной до 8,5 см, вес конструкции составляет 302 кг, а мощность двигателя — 1,5 кВт.
Стоимость оборудования — 3200 у.е. и выше.
Более совершенная модель такого станка — это GF 2З. Преимущественно по своим техническим характеристикам она не отличается от предыдущей. Количество шпинделей здесь 23. Кроме того, первый шпиндель расположен на расстоянии 70,4 см от последнего. Это позволит обрабатывать более крупные детали.
Такое оборудование обойдется в 3600 у.е.

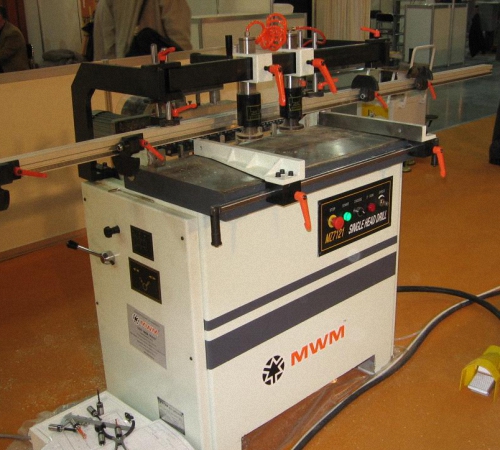

Свойства сверлильно-присадочного устройства MZ 7121
Данная модель производится в Китае, ее преимущества такие:
Характеристики таковы:
Минимальная стоимость модели — 2500 у.е.
Модель MZ 7121a является модификацией предыдущей и отличается более длительным сроком эксплуатации.
Особенности модели Maggi Boring System 21
Данное оборудование может делать отверстия в соответствии с технологическими требованиями к производству мебели и фурнитуры. Оно оснащено столешницей 78, 5 на 37, 5 см. Максимальная глубина отверстий — 6,5 см. Двигатель весом в 275 кг имеет мощность 1,5 кВт. Ориентировочная стоимость — порядка 2500 у.е.
В наше время трудно представить мелкое или крупное предприятие по производству мебели без станков данного типа. Очень важно правильно выбрать такое оборудование, зачастую это бывает очень сложно, поскольку обязательно следует учитывать технические характеристики модели, которые непосредственно влияют на качество работы.
Инструменты
При изготовлении современной мебели тяжело обходится без сверлильно присадочного станка. Ведь, чтобы точно рассчитать и просверлить все отверстия для соединения деталей между собой, потребуется много времени. А сверлильно присадочный станок, при правильном составлении чертежей поможет сделать это быстрее, качественнее и надежнее.
Оглавление:
Общие сведения о сверлильно присадочных станках
Изначально для соединения деревянных деталей применялись шиповые соединения. А отверстия сверлили с помощью коловорота или ручной дрели.
С началом применения плитовых деталей в производстве мебели резко увеличилось количество отверстий для соединения элементов. Ручное обрабатывание такого большого количества отверстий стало невозможным. И уже с середины ХХ века появляется такое понятие как «карта присадки».
Принцип работы сверлильно присадочного станка состоит в точном измерении и просверливании отверстий для соединения деревянных деталей.
Разновидности сверлильно присадочных станков
Просверлить все присадочные отверстия возможно, но для этого нужно перемещать деталь, что приводит к неточностям при сверлении.
Обзор популярных сверлильно присадочных станков
1. Сверлильно присадочный станок Vitap ALFA 21 Classic, страна производитель Италия, имеет множество функций: сверление сквозное и горизонтальное. Технические параметры:
Vitap ALFA 21 Classic – сверлильно присадочный станок видео:
2. Сверлильно присадочный станок Griggio итальянского производства является одним из самых популярных сверлильно присадочных станков. Различные модели подходят как для индивидуального пользователя, так и для производства больших объемов мебельной продукции. Эксплуатация таких станков производится обязательно с лубрикатором, который не входит в стоимость оборудования.
3. Сверлильно присадочный станок MZ 7121, страна производитель Китай, отличается точностью работы, надежной конструкцией и высокой производительностью. Подходит как для индивидуального потребителя, так и для широкоформатного производства. Технические характеристики:
4. Сверлильно присадочный станок Maggi Boring System 21 используется для просверливания отверстий при изготовлении высококачественной современной мебели и фурнитуры. Технические характеристики:
5. Сверлильно присадочный станок Maggi Boring System З2З усовершенствованная модель, предназначена для крупного мебельного производства. Пневматические зажимы, позволяют надежно закреплять детали, избегая движения в процессе работы. Технические характеристики:
6. Сверлильно присадочный станок под петли BLUM PRO-CENTER отличается универсальностью. Станок выполняет сверление горизонтальных и вертикальных поверхностей, минимизирует вмешательство человека в процесс работы. Технические характеристики:
7. Сверлильно присадочный станок с ЧПУ Hirzt FK 800 L обеспечивает сверление любых присадочных карт за один проход. Положительным качеством таких станков является универсальность. Выбрав программу станок не требует дополнительной перенастройки. Удобная система управления позволяет легко переключать функции и подбирать программы ля производства различных видов фурнитуры.
Hirzt FK 800 L состоит из:
Сверление всех отверстий производится всего за один подход. Идеальный вариант для производства мебели под заказ.
Как выбрать сверлильно присадочный станок
Сверлильно присадочный станок как работать
Присадочный станок. Виды. Работа. Применение. Особенности
Присадочный станок – это сверлильное оборудование, которое позволяет провести подготовку сквозных и глухих отверстий по шаблону на элементах сборной мебели. Применение данной установки позволяет за один раз подготовить деталь к сборке. Использование подобного оборудования существенно ускоряет работу и повышает ее точность. Присадочные станки используются на всех мебельных производствах, где делается однотипная мебель большими сериями.
Что может присадочный станок
С появлением листовых прессованных материалов, таких как МДФ и ДСП, мебельная индустрия изменилась. Раньше все столы, шкафы и диваны изготавливались из массива, а угловое соединение деталей проводилось с помощью системы шип-паз. Это традиционный способ действительно очень надежный, но совершенно неприемлемый для работы с прессованными материалами. В связи с этим для их фиксации используются мебельные уголки и штыри. Для их фиксации требуется подготовка сквозных и глухих отверстий.
Станок присадочного типа в зависимости от конструкции может выполнять различные функции. Среднестатистическое оборудование позволяет провести быстрое сверление в мебели для фурнитуры или установки шипов для дальнейшей сборки. Станок обычно имеет несколько шпинделей, в которых закреплены сверла, что позволяет проводить одновременное сверление требуемого количества отверстий.
Присадочный станок является улучшенным вариантом классического сверлильного оборудования. Благодаря наличию набора шпинделей он может проводить подготовку большого количества отверстий в заготовке за один раз. Если использовать обычный сверлильный станок или дрель, то для этого понадобится больше времени, поскольку подобные установки могут сверлить только одно отверстие.
Для станка могут устанавливаться различные насадки. В первую очередь это сверла, фрезы, а также развертки. Благодаря этому проводится подготовка любых технологических отверстий, в которых нуждается мебельный фасад. Использование присадочной установки существенно ускоряет рабочий процесс, поскольку можно закрепить деталь без необходимости постоянного позиционирования сверла для каждой точки обработки. Заготовка сверлится за несколько секунд, после чего на ее место закладывается следующая деталь. Таким образом, применение подобного оборудования позволяет создать конвейерное производство с минимальными временными затратами на подготовку каждого мебельного элемента.
Данное оборудование является настраиваемым. В его шпиндели могут устанавливаться различные сверла и фрезы. Можно выставить ширину между создаваемыми отверстиями и их глубину. Таким образом, установку можно перенастроить из одного шаблона на другой. В зависимости от конструкции устройства это может занимать от нескольких минут до получаса.
Как устроен и как действует станок
Присадочный станок по своей конструкции немного напоминает обычный сверлильный аналог. Оборудование имеет станину для укладки плоской мебельной детали из массива, МДФ или ДСП. Сверху заготовка прижимается мягкими подушечками на пневматической тяге. В нижней части станка находится головка с набором шпинделем, на которые закреплены патроны со сверлами. К ней подсоединяется один или несколько электродвигателей, которые обеспечивают вращение сверл. Если моторов несколько, то шпиндели, которые подключается к одному приводу, имеют одинаковый цвет. Это позволяет более точно распределять нагрузку между агрегатами при настройке установки.
Отдельные станки имеют более сложную гидравлическую систему, которая позволяет не только подымать головку для сверления, но и выворачивать ее для обработки заготовок с торцов.
Нужно отметить, что перенастройка такого станка занимает время. Сначала прогоняются все заготовки, на которых необходимо провести подготовку отверстий на фасадной части, а после этого оборудование перестраивается, и детали устанавливаются заново, но уже для обработки торцевой части.
Более дорогостоящее оборудование, которое применяется на больших промышленных предприятиях занимающихся производством мебели, имеет две или несколько головок. Это позволяет провести высверливание всех отверстий за один раз. К примеру, если станок имеет только одну головку, то сначала заготовка устанавливается одной стороной, после чего выворачивается, чтобы обработать второй край.
Устройство сверлильно присадочного станка
По своему устройству сверлильно-присадочный станок во многом напоминает своего дальнего родственника – многошпиндельный станок для сверления рамок. Это устройство используется пчеловодами для изготовления рамок под соты. Его конструкция позволяет делать максимально 5 отверстий. Станки для производства мебели имеют возможность одновременно сверлить 21 и даже 27 отверстий.
Основой сверлильно-присадочного станка является массивная станина. На ней устанавливается сверлильная головка и прижимное устройство. В классическом варианте для фиксации заготовки на рабочем столе применяется пневматические цилиндры, а вот сверлильная головка может иметь несколько вариантов конструкции – она может быть неподвижной, многопрофильной, располагаться вертикально или горизонтально. В самых совершенных устройствах положение сверлильной головки может меняться, даже устанавливаться под углом.
Самым важным элементом устройства выступает сверлильная головка. По сути, это рейка с отверстиями, внутри которых установлены на подшипниках цанги, в которые вставляются сверла, зенковки или развертки. С обратной стороны цанги имеют привод – ременную, цепную или шестеренчатую передачу. Приводит в движение эту конструкцию электродвигатель.
Для правильной ориентации заготовки относительно сверлильной головки используется рабочий стол с координатной сеткой или линейками, для установки шаблонов. Чтобы при изготовлении нескольких однотипных изделий не было отклонений от образца в конструкции предусмотрены упоры.
Блок управления позволяет подобрать скорость вращения шпинделя, в большинстве промышленных образцов число оборотов можно выбрать в диапазоне от 1 до 2700 оборотов в минуту.
Самые простые модели имеют механическую настройку высоты и глубины сверления, а устройства с гидравлической системой имеют электронную систему настройки.
Сверлильно-присадочные станки и их задача
Когда-то деревянные части мебельных конструкций скреплялись друг с другом шиповыми соединениями, а отверстия создавались с помощью ручной дрели или коловорота. Когда же начали набирать популярность плитовые элементы, то возникла потребность в большем количестве отверстий для соединения элементов мебели. Вручную такое количество сделать было невозможно, именно поэтому при серийном производстве мебели появилось понятие как «карта присядки».
Под присядкой понималось соединение деталей друг с другом. В наше время так называются отверстия, создание сверлильным методом. А под картой присядки понимается чертеж размещения точек, которые потребуется просверлить.
Сверлильно-присадочное оборудование имеет следующие функции:
Назначение
В деревообрабатывающей промышленности с началом конвейерного производства мебели стали использоваться не только новые материалы, но и оборудование для их обработки. Одним из таких видов оборудования и стал сверлильно-присадочный станок. Основное его назначение сверление отверстий в плитных материалах для установки крепежных элементов. При использовании ручного инструмента никогда не удалось бы точно по размеру просверлить в плите ДСП или МДФ отверстие под шипы, конфирмат, петли или ручки. Кроме высокой точности сверлильно-присадочный станок позволил унифицировать размеры установки отдельных элементов и повысить производительность.
Производство корпусной мебели из плитных материалов сегодня невозможно без использования этого вида оборудования.
Назначение и область применения сверлильно-присадочных станков
Необходимость в создании сверлильно-присадочных станков возникла в тот момент, когда в производстве мебели стали активно использовать плитовые материалы. Раньше элементы мебельной конструкции, изготавливаемые из деревянного массива, соединяли при помощи шипов и пазов. Однако фиксировать между собой детали, выполненные из плитовых материалов, таким образом невозможно, поэтому в них необходимо сверлить отверстия для крепежных элементов.
Любая мебель – это габаритная конструкция, поэтому приходится сверлить в ее составных элементах достаточно много отверстий. Очень важно, чтобы такие отверстия не только были качественными, но и располагались относительно друг друга очень точно. Вновь сформировавшиеся потребности производства, как известно, приводят к тому, что на рынок приходят новые технологии и оборудование, отвечающее таким потребностям. Именно так и появился сверлильно-присадочный станок, основное назначение которого состоит в том, чтобы оперативно создавать в элементах мебели большое количество качественных отверстий, максимально точно расположенных относительно друг друга.
Свое название данные станки получили благодаря понятию «присадочная карта». Это чертеж точного расположения точек на поверхности детали, в которых необходимо просверлить отверстия заданного диаметра.
Виды присадочных станков
Существует несколько классификаций сверлильно-присадочных станков. В зависимости от количество шпинделей на рабочей головке их можно классифицировать на:
Если рассматривать, как сверлильная головка выполняет работу то оборудование можно разделить на:
Если учитывать то, как обрабатывается заготовка, то сегодня существует 3 основных вида промышленных присадочных станков:
Самые простые это проходные станки. Они имеют простую конструкцию и способны выполнять одну-две операции. В работе с этим типом оборудования большую роль играет оператор, именно он его настраивает и следит за ровной укладкой заготовки на рабочий стол. После этого сверлильная головка осуществляет сверление отверстий.
Несмотря на большую трудоемкость работы на таком оборудовании они очень популярны, поскольку не требуют больших затрат и специальных знаний персонала, но при этом имеют высокую производительность.
Проходной сверлильно-присадочный станок обеспечивает более высокую производительность, поскольку использует элементы конвейера. Большие габариты рабочего стола позволяют работать с большими заготовками. Заготовка перед сверлением фиксируется гидравлическими или пневматическими прижимами и только после этого сверлятся отверстия. Заготовки при этом движутся по роликовой ленте, что позволяет увеличить поток обрабатываемых деталей.
Виды и особенности сверлильно-присадочных станков
Сверлильно-присадочный станок был разработан для обработки заготовок, используемых в мебельном производстве. Любая мебель, как известно, состоит из деталей, в которых сверлится множество отверстий, необходимых для соединения элементов конструкции, монтажа фурнитуры и для решения других технологических задач. Получить такие отверстия при помощи обычного сверлильного станка, конечно, можно, но на это необходимо потратить много времени. Не менее сложно решить и такую задачу, как точное расположение формируемых отверстий относительно друг друга.
Как правильно выбрать сверлильно-присадочный станок
Основным критерием выбора оборудования является экономическая целесообразность. Если речь идет о мелкосерийном выпуске корпусной мебели, то здесь лучше использовать обычную электрическую дрель с несколькими шаблонами. Для небольшого производства будет достаточно одного многошпиндельного устройства с функцией поворота головки. Для небольшой мебельной фабрики, в ассортименте которой будет и корпусная мебель, диваны, кровати и офисная мебель лучше сразу обратить внимание на оборудование с программным управлением.
Как сделать своими руками
Вариантов изготовления самодельных сверлильных устройств для работы с плитным материалом достаточно много. Чертежи многих таких приспособлений в свободном доступе находятся в сети. Почерпнуть идеи, как сделать самодельный присадочный станок для мебели можно и из рекламных роликов, размещаемых производителями на страницах своих сайтов.
Но на сегодняшний день наиболее популярными остаются устройства, собранные на основе электрических сверлильных машин. Ручные дрели по сути это готовый сверлильно-присадочный станок, правда, имеющий всего одну петлю. Другое дело, если собрать в единый узел две одинаковые электродрели и установить их на подвижные салазки, так, чтобы движение при сверлении было одновременным.
В конструкции можно предусмотреть как вертикальное, так и горизонтальное расположение рабочих патронов. Правда, при вертикальном расположении довольно сложно будет изготовить конструкцию так, чтобы сверла опускались строго вертикально. При горизонтальной подаче это можно сделать намного легче, использовав в конструкции направляющие от ящиков.
Вариантом постройки устройства для сверления под петлю, может быть использование промышленно изготавливаемых стоек под ручную дрель. В таком случае просто остается взять две стойки и зафиксировать их на нужном расстоянии, предусмотрев механизм синхронного опускания и поднятие головок. А чтобы не просверлить заготовку насквозь, можно использовать обычный ограничитель, что входит в комплект ручной дрели.
Как выбрать станок
Многие, кто в первый раз сталкивается со сверлильно-присадочными станками, совершают ошибку в выборе. В данном случае, самый дорогой станок — не значит самый лучший и подходящий для данных условий. При выборе сверлильно-присадочными нужно руководствоваться некоторыми правилами:
Рациональность использования
Несомненно, сверлильно-присадочный станок неотъемлемая вещь на мебельном производстве, но для использования в домашней мастерской вполне могут подойти и самодельные одношпинделевые станки, которые обойдутся в несколько раз дешевле, чем станки промышленного изготовления. Многие считают, что при необходимости обработки длинных заготовок, большую роль играет размер столешницы. Это не так. В комплекте практически любого станка идёт трёхметровая линейка, которая может располагаться с любой стороны и задавать точку 0.
Для крупного мебельного производства рациональнее использовать станок с ЧПУ, который позволит сократить количество обслуживающего персонала до минимума — понадобится лишь оператор ЧПУ. Плюс ко всему, многие современные станки оснащены автоматическими пневмоупорами, регулирующими точность сверления, а также дополнительными инструментами, позволяющими выполнять множество других сторонних операций.
Ниже приведено видео для наглядного представления работы станка.
Правила работы
Прежде всего, приступая к работе необходимо помнить, что сверлильно-присадочный станок — это предмет повышенной опасности, поэтому необходимо в обязательном порядке придерживаться всех правил и норм техники безопасности при работе на этом оборудовании. Работать на сверлильно присадочном станке можно только в специальных очках или защитной маске.
Настройка осуществляется с выключенным двигателем и отключенным питанием. Для настройки используются шаблоны заготовок, которые изготовлены вручную. На многошпиндельных устройствах необходимо правильно подбирать сверла с правой и левой подачей. Для ориентации направления движения шпинделя нанесены рисунки на головке.
Сверла, зенковки, развертки устанавливаются в цанги с учетом глубины сверления. После установки всех необходимых режущих инструментов делается контрольный замер и пробное сверление.
Преимущества и недостатки
Несомненными преимуществами сверлильно-присадочных станков являются:
Из недостатков можно выделить лишь высокую цену на станки, дорогое сервисное обслуживание и ремонт, громоздкость оборудования. Также, стоит отметить высокую стоимость комплектующих для выполнения дополнительных работ. Но это больше относится к станкам с ЧПУ.
