Вопрос от читателя нашего портала: Что такое стопорные шайбы? Где их используют?
Ответ: Стопорная шайба — это крепежный элемент, предназначенный для обеспечения надежности любого резьбового соединения, повышения его устойчивости к механическим воздействиям извне. Такие шайбы используются для усиления крепежа деталей между собой, для избежания ослабления соединений, а также для предотвращения самооткручивания во время эксплуатации изделия. Они препятствуют вывинчиванию гаек и болтов.
Данный тип крепежа сегодня широко используется для производства станков, в автомобильной промышленности, строительстве и т.д.
Стопорные шайбы. В чем особенности конструкции и материалов?
Фиксаторные шайбы со стопором от обычных отличает, в первую очередь, наличие насечек, зубьев, лапок и разрезов. Основной материал изготовления — пружинная сталь или бронза. Часто для их производства сталь должна быть термостойкой.
Производство стопорных шайб согласно стандартам ГОСТа предусматривает использование стали твердостью 49,5 по Роквеллу, бронзы — 99. Изделие не должно иметь на поверхности сколы, заусенцы, следы ржавчины, окалины и другие повреждения.
По факту, любые шайбы, кроме гладких и плоских, можно считать стопорными.
Разновидности шайб
Различают несколько основных видов стопорных шайб:
Наиболее распространенная из перечисленных — шайба Гровера. Она выполнена в виде кольца с надрезами, концы которых имеют выходы в нескольких плоскостях. Такие шайбы подвергаются термообработке во время производства.
По типу сечения эти крепежные элементы принято выделять 4 подвида:
В заключение отметим, что стандарты ГОСТа допускают нанесение на поверхность фиксаторных шайб со стопором специальных веществ, повышающих устойчивость изделия к воздействию коррозии.
Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.
Cтопорная шайба, зачем и почему?
Стопорные шайбы — это элементы крепежа, которые предназначены для того, что-бы обеспечить надежность резьбовых соединений и их устойчивость к ослаблению под влиянием различных факторов.
Их использование позволяет не допускать ослабления соединения и само откручивание.
Конструктивные элементы стопорных шайб
В отличие от шайб обычных, стопорные имеют в своей конструкции такие элементы, как насечки, зубья и лапки, а также разрезы.
Основным материалом изготовления стопорных шайб является пружинная сталь, но иногда используется и бронза.
По сути дела, практически любую шайбу, которая не является плоской, можно отнести к разряду стопорных.
В каких случаях используются стопорные шайбы?
Стопорные шайбы всегда используются в тех резьбовых соединениях, которые находятся под большими нагрузками и испытывают на себе влияние вибраций.
Кроме того, их нередко применяют просто в качестве страховки от самовывинчивания даже тогда, когда его вероятность, исходя из нормальных условий эксплуатации изделия, невысока.
Разновидности стопорных шайб
Все стопорные шайбы подразделяются на несколько основных разновидностей:
Среди них наиболее широко распространены гроверные шайбы.
Они представляют собой кольца, имеющие надрезы, сделанные таким образом, чтобы их концы находи-лись в различных плоскостях.
Поскольку шайбы-гроверы изготавливаются из подпружиненной стали, то после установки они подвергаются упругой деформации, благодаря которой и предотвращают самопроизвольное развинчивание резьбовых соединений.
Все гроверные шайбы имеют квадратное поперечное сечение и могут изготавливаться как с антикоррозионным покрытием, так и без него.
Зубчатые стопорные шайбы могут иметь как плоскую, так коническую форму, а их зубцы, в зависимости от разновидности этого крепежа, бывают как внешними, так и внутренними.
Они подразделяются на три типа: A, J, V. Как нетрудно догадаться из самого названия, тарельчатые стопорные шайбы имеют форму тарелок, а на осталь-ных наличествуют насечки, рифления, лапки и выступы.
Стандарты стопорных шайб
В России все стопорные шайбы выпускаются в соответствии с ГОСТ 13463-77, со-гласно которому для их изготовления должна использоваться сталь, твердость кото-рой лежит в пределах от 41.5 до 49.5 HRB.
В тех случаях, когда для этой цели приме-няется бронза, этому показателю надлежит быть в два раза выше. Кромки срезов гро-веров должны быть заостренными, а на поверхностях стопорных шайб других типов не должно быть заусенец, трещин, признаков коррозии и окалины.
Проверка качества этих крепежных изделий проводится согласно ГОСТ 17769-83.
В ходе этого процесса из каждой изготовленной партии отбирается несколько изделий для того, чтобы проверить их внешний вид, размеры, качество покрытия (если таковое имеется), вязкость, твердость и пружинистость.
Монтаж и демонтаж стопорных шайб
Для того чтобы установить стопорную шайбу, ее размещают между головкой резьбового крепежного элемента (болта, винта и т. п.) и той поверхностью, в которую он ввинчивается.
При затяжке соединения она сжимается, чему препятствует ее упругость.
В итоге создается сила трения, препятствующая самораскручиванию соединения.
Поскольку прочность соединения с использованием стопорных шайб достаточно высока, то их демонтаж является более сложной задачей, чем установка.
Следует заметить, что в некоторых случаях для этого приходится использовать такие инструменты, как молоток и зубило.
Основная же задача состоит в том, чтобы немного сдвинуть этот крепежный элемент с места, в результате чего соединение ослабится, и резьбовой элемент можно будет просто выкрутить.
Еще один способ состоит в использовании съемников, предназначенных специально для «устранения» из соединений стопорных шайб и колец.
Следует, однако, иметь в виду, что их применение практически всегда ведет к повреждению этих деталей.
Стопорная шайба

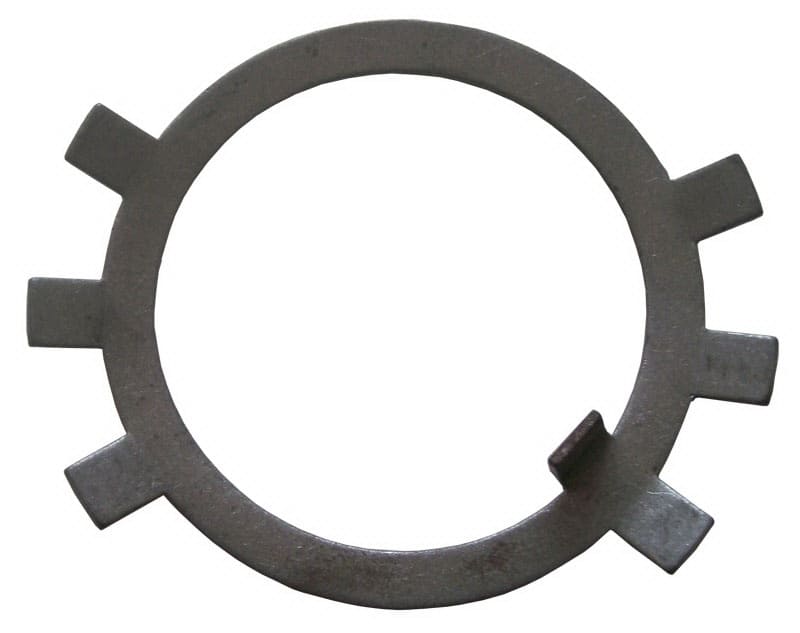

Описание и назначение
При продолжительной эксплуатации многих технических приспособлений основным критерием долговечности является прочность и надёжность соединения разных частей конструкций. Правильно выбранная стопорная многолапчатая шайба позволяет избежать самопроизвольного ослабления крепежа, и в этом ей помогают так называемые лапки.

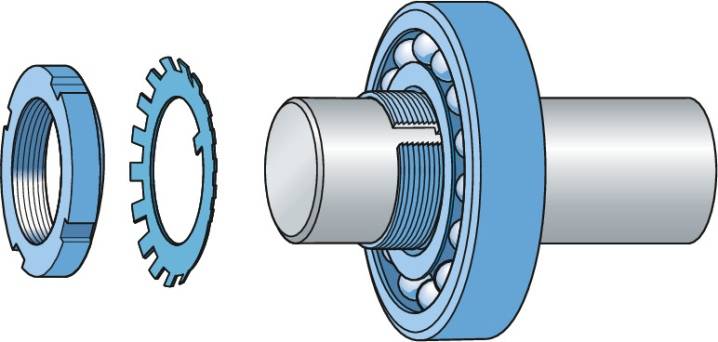

При использовании на валах шлицевых гаек эти устройства и вовсе спасают узел конструкции от разрушения. В проточенном пазу стопорная шайба крепится при помощи выступа с внутренней стороны, в свою очередь, это делает осевое проворачивание невозможным, при этом сохраняется нормальное, беспрепятственное перемещение крепежа по направлению длины. 6 специальных лапок, находящихся под наклоном в 25 градусов, исключают отвинчивание, но эффективна деталь только в отношении шлицевых видов гаек.
Следовательно, стопорное устройство с внутренней лапкой имеет следующие характерные особенности:
Основная сфера применения детали – всевозможные сооружения и конструкции промышленного значения (любые механизмы, во время эксплуатации подвергающиеся нагрузкам на ось вращения, на валах центробежных, лопастных насосов, редукторов, меняющих мощность автомобилей и производственного оборудования). Но в быту приспособление тоже нашло своё применение – им часто заменяют обычные плоские шайбы с отверстием внутри. Правда, тогда требуется подобрать и нужный вид гайки для зацепления лапок.
Виды шайб
Часто шайба стопорная din применяется в качестве крепежного элемента, который исключает вероятность вывинчивания при нормальных условиях эксплуатации. Стоит учитывать, что существует довольно большое количество различных видов подобных изделий, классификация проводится по форме и типа применяемого материала. Примером можно назвать то, что часто используется пружинная сталь, которая характеризуется высокой упругостью. Все стопорные шайбы делятся на несколько основных групп:
Все разновидности типов стопорных шайб характеризуются своими определенными особенностями, которые должны учитываться. Примером можно назвать распространенный вариант исполнения с внутренними зубцами или гроверные. Их особенности следующие:
В большинстве случаев шайба изготавливается при применении подпружиненной стали. В процессе производства она подвергается упругой деформации, благодаря которой исключается вероятность самопроизвольного вывинчивания крепежных элементов
Практически все стопорные детали гроверного типа имеют квадратное поперечное сечение. При этом для существенного расширения области применения на поверхность может наносится антикоррозионное покрытие. Проблема большинства металлических деталей заключается именно в том, что длительное воздействие повышенной влажности становится причиной появления ржавчины, со временем она снижает эксплуатационные характеристики.
В продаже также есть разрезная шайба, которая имеет плоскую или коническую форму. При этом в зависимости от области применения зубья могут быть расположены внутри и снаружи. Эта группа делится на несколько подгрупп:
Применяется шайба стопорная с лапками в том случае, когда нужно обеспечить высокую надежность соединения. Многолапчатая поверхность входит в зацепление со специальными выемками, за счет этого исключается вероятность проворачивания крепежного элемента. Лапки могут иметь различную длину.
Стопорная упорная быстросъемная шайба
В некоторых случаях нужно обеспечить быстрый демонтаж механизма. Для этого отдается предпочтение стопорной быстросъемной упорной шайбе. Она подходит для изделий цилиндрической формы, диаметр которых варьирует в пределе от 1 до 38 мм и более. При изготовлении могут применяться самые различные сплавы:
При выборе уделяется внимание достаточно большому количеству различных параметров, большая часть которых указывается в технической документации. Основными можно назвать:
Изготовление упорной быстросъемной шайбы проводится при учете стандартов, которые указываются в ГОСТ или DIN. Все требуемые параметры можно встретить в таблицах, по которым проводится выбор подходящего варианта исполнения.
Область применения
Стопорные кольца получили весьма широкое распространение. Это связано с тем, что винтовые крепежи встречаются в промышленности, быту, являются частью транспортных средств и других сложных механизмов. Среди особенностей применения отметим следующее:
Чаще всего применяется для фиксации на валу.
При выборе уделяется внимание наружному и внутреннему диаметру.
Изделие может прослужить в течение длительного периода только в случае, если его правильно подобрать.
На момент монтажа проводится затяжка гаек под усилием. Это связано с тем, что для преодоления упругой деформации требуется определенная нагрузка.. Производством фиксирующих элементов занимается довольно большое количество различных компаний
При выборе нужно уделить внимание тому, что учитывались все стандарты, устанавливаемые в ГОСТ или DIN
Производством фиксирующих элементов занимается довольно большое количество различных компаний
При выборе нужно уделить внимание тому, что учитывались все стандарты, устанавливаемые в ГОСТ или DIN
Это связано с его промежуточным расположением. Также есть быстросъемные варианты исполнения, которые не могут применяться повторно, но для снятия не нужно проводить разбор всей конструкции.
Контактная рифленая шайба
В специализированном магазине также встречается изделие с рифленой поверхностью. Их область применения заключается в обеспечении надежности соединения. Рифление контактной поверхности позволяет существенно повысить степень сцепления двух изделий. Ключевыми моментами назовем следующее:
Именно поэтому она применяется только при создании ответственных изделий, которые переносят серьезные переменные или постоянные нагрузки.
1. РАЗМЕРЫ
1.1. Размеры шайб должны соответствовать указанным на чертеже и в таблице.
Стопорная шайба
Встречается просто огромное количество самых различных крепежных элементов, которые применяются для существенного повышения надежности соединения. Ярким примерном можно назвать стопорные шайбы. Они изготавливаются при применении различных сплавов, форма поверхности зависит от области применения и других моментов. В большинстве случаев стопорные шайбы применяются для существенного повышения надежности резьбовых соединения, которая может снижаться при воздействии различных факторов. Примером можно назвать вибрацию, которая становится причиной раскручивания гаек и возникновения многих других проблем.
Для обеспечения длительного срока эксплуатации создаваемого крепежа следует провести правильный выбор стопорных шайб. Они классифицируются по достаточно большому количеству признаков, также есть основные параметры и размеры, указываемые в технической документации.
Основные параметры и размеры
Классическая шайба стопорная применяется в том случае, когда изделие переносит существенное механического воздействие, а также вибрацию. В технической документации можно встретить чертеж, по которому, как правило, проводится производство изделия. Основными размерами можно назвать следующие показатели:
Производство крепежного элемента проводится исключительно с учетом допусков, а также области применения.
Если рассматривать таблицы с основными размерами, то стоит учитывать, что размеры, указанные в скобках применять не рекомендуется. Теоретическую массу шайб можно встретить в приложении, она часто применяется в проведении самых различных расчетов.
Виды шайб
Часто шайба стопорная din применяется в качестве крепежного элемента, который исключает вероятность вывинчивания при нормальных условиях эксплуатации. Стоит учитывать, что существует довольно большое количество различных видов подобных изделий, классификация проводится по форме и типа применяемого материала. Примером можно назвать то, что часто используется пружинная сталь, которая характеризуется высокой упругостью. Все стопорные шайбы делятся на несколько основных групп:
Все разновидности типов стопорных шайб характеризуются своими определенными особенностями, которые должны учитываться. Примером можно назвать распространенный вариант исполнения с внутренними зубцами или гроверные. Их особенности следующие:
В большинстве случаев шайба изготавливается при применении подпружиненной стали. В процессе производства она подвергается упругой деформации, благодаря которой исключается вероятность самопроизвольного вывинчивания крепежных элементов
Практически все стопорные детали гроверного типа имеют квадратное поперечное сечение. При этом для существенного расширения области применения на поверхность может наносится антикоррозионное покрытие. Проблема большинства металлических деталей заключается именно в том, что длительное воздействие повышенной влажности становится причиной появления ржавчины, со временем она снижает эксплуатационные характеристики.
В продаже также есть разрезная шайба, которая имеет плоскую или коническую форму. При этом в зависимости от области применения зубья могут быть расположены внутри и снаружи. Эта группа делится на несколько подгрупп:
Применяется шайба стопорная с лапками в том случае, когда нужно обеспечить высокую надежность соединения. Многолапчатая поверхность входит в зацепление со специальными выемками, за счет этого исключается вероятность проворачивания крепежного элемента. Лапки могут иметь различную длину.
Технические требования
Для того чтобы создаваемый механизм или конструкция смога прослужить в течение длительного периода следует уделить внимание тому, что шайба должна быть изготовлена в соответствии с техническими требованиями. Примером можно назвать ГОСТ 11872-89 шайбы стопорные многолапчатые. Основными техническими требованиями назовем нижеприведенные моменты:
Также не стоит забывать о том, что деталь не должна иметь явных дефектов. Примером можно назвать сколы или трещины, которые существенно снижают прочность и другие эксплуатационные характеристики. Основными техническими требованиями можно также назвать размеры, который указываются на чертежах.
Методы контроля
При изготовлении изделий также рассматривается то, каким образом проводится проверка основных параметров. Были разработаны различные методы контроля, большая часть указывается в ГОСТ 18123-82. К особенностям этого момента отнесем следующее:
Выделяют довольно большое количество различных методов контроля, которые исключают вероятность выпуск продукта с явными дефектами. Примером можно назвать нижеприведенную информацию:
Тестированию подвергаются не все детали из партии, как правило только выборочно. Выпуск продукта с явными дефектами запрещается, так как они могут не обеспечить требуемую степень фиксации.
Шайбы для стопорения крепежных деталей с резьбой
Винтовые соединения на сегодняшний день получили весьма широкое распространение. Это связано с их простотой и надежностью. Однако есть существенный недостаток – гайка может раскручиваться под воздействием приложенной нагрузки или вибрацией. Именно поэтому применяется шайба стопорная с внутренними зубьями или их наружным расположения. К особенностям их применения можно отнести следующее:
Встречается также стопорная шайба с наружными зубьями, которые получили широкое распространение. Выбор подходящей детали проводится в зависимости от области использования механизма.
Шайба стопорная клиновая Infix
При производстве стопорных деталей могут применяться различные стандарты, на территории СНГ распространен ГОСТ, в других странах встречается DIN. В продаже можно встретить шайбу стопорные клиновые Infix. К их особенностям можно отнести следующие моменты:
Стоит учитывать, что при изготовлении основной части используется специальная сталь, характеризующаяся повышенной прочностью и устойчивостью к воздействию окружающей среды. Кроме этого, на поверхность могут напыляться специальные вещества, за счет которых существенно повышается показатель коррозионной стойкости.
Стопорные шайбы с лапками
При создании болтовых соединений довольно часто применяются стопорные шайбы с лапками. Принцип действия довольно прост: на основной поверхности есть специальные отверстия, которые предназначены для непосредственного расположения лапки. За счет этого исключается вероятность прокручивания и смещения фиксирующего изделия. Шайба стопорная с лапками также характеризуется следующими особенностями:
При выборе шайб следует уделить внимание тому, чтобы на поверхности не было трещин, острых кромок, заусенец или ржавчины. Даже незначительные дефекты становятся причиной существенного уменьшения эксплуатационного срока. Кроме этого, при повторном сгибании и отгибании лапки не должно происходит появление трещины. Для этого применяются специальные сплавы, характеризующиеся повышенной пластичностью. При изготовлении всех изделий должны учитываться стандарты ГОСТ 11872-89.
Стопорная упорная быстросъемная шайба
В некоторых случаях нужно обеспечить быстрый демонтаж механизма. Для этого отдается предпочтение стопорной быстросъемной упорной шайбе. Она подходит для изделий цилиндрической формы, диаметр которых варьирует в пределе от 1 до 38 мм и более. При изготовлении могут применяться самые различные сплавы:
При выборе уделяется внимание достаточно большому количеству различных параметров, большая часть которых указывается в технической документации. Основными можно назвать:
Изготовление упорной быстросъемной шайбы проводится при учете стандартов, которые указываются в ГОСТ или DIN. Все требуемые параметры можно встретить в таблицах, по которым проводится выбор подходящего варианта исполнения.
Стопорная шайба star Lock
Подобный вариант исполнения считается уникальным изделием, который не имеет аналогов среди предохранительных фиксирующих элементов. Ключевыми особенностями можно назвать следующее:
У Star Lock есть довольно большое количество преимуществ:
Область применения заключается в креплении осей или валов различной формы.
Шайбы сложных форм
В продаже встречаются также шайбы сложной формы. Они характеризуются следующими особенностями:
Шайбы сложных форм, как правило, производятся для определенных механизмов и конструкций. Именно поэтому часто проводится создание изделия по индивидуальному проекту.
Контактная рифленая шайба
В специализированном магазине также встречается изделие с рифленой поверхностью. Их область применения заключается в обеспечении надежности соединения. Рифление контактной поверхности позволяет существенно повысить степень сцепления двух изделий. Ключевыми моментами назовем следующее:
Стоит учитывать, что сложная контактная поверхность становится причиной существенного увеличения стоимости шайбы.
Именно поэтому она применяется только при создании ответственных изделий, которые переносят серьезные переменные или постоянные нагрузки.
Стопорные шайбы с зубцами и насечками
Существенно повысить степень фиксации можно при применении стопорной шайбы с наружными зубцами. Ключевыми особенностями подобного варианта исполнения назовем следующее:
При выборе уделяется внимание наружному и внутреннему диаметру. Также особая технология обработки позволяет покрыть поверхность цинковым или другим составом, который существенно повысит коррозионную устойчивость.
Область применения
Стопорные кольца получили весьма широкое распространение. Это связано с тем, что винтовые крепежи встречаются в промышленности, быту, являются частью транспортных средств и других сложных механизмов. Среди особенностей применения отметим следующее:
Производством фиксирующих элементов занимается довольно большое количество различных компаний. При выборе нужно уделить внимание тому, что учитывались все стандарты, устанавливаемые в ГОСТ или DIN.
В заключение отметим, что для демонтажа фиксирующего элемента приходится проводить разбор всего механизма.
Это связано с его промежуточным расположением. Также есть быстросъемные варианты исполнения, которые не могут применяться повторно, но для снятия не нужно проводить разбор всей конструкции.
