Стереофотограмметрическая съемка

Стереофотограмметрическая съемка, метод съёмки земной поверхности или других объектов, основанный на измерениях стереопар фотоснимков этих объектов. самоё широкое распространение взяла при топографической съёмке (аэрофототопографической и наземной фототопографической съёмке). Используется кроме этого для определения деформаций сооружений, изучения архитектурных памятников, дорожных происшествий, размыва берегов, оврагообразований, перемещения ледников и др.

Главные процессы аэрофототопографической съёмки: аэрофотосъёмка местности, геодезические определения координат опорных точек, фотограмметрическое сгущение данной сети точек до нужной плотности, стереоскопическая съёмка контуров и рельефа по аэрофотоснимкам и составление топографической карты либо замысла. Измерения по снимкам для целей сгущения и съемки смогут выполняться на стереофотограмметрических устройствах пространственного типа, воссоздающих геометрическую модель местности (аналоговый метод) либо на устройствах плоскостного типа (стереокомпараторах), в последнем случае пространственные координаты точек вычисляют на ЭВМ (аналитический метод обработки) и наносят на замысел посредством координатографов либо хранят в цифровом виде (цифровые модели).

При наземной фототопографической съёмке и разных применениях С. с. фотоснимки объекта приобретают с неподвижного базиса на местности либо постоянного подвижного базиса (к примеру, с судна). Обработка наземных фотоснимков выполняется теми же аналитическим либо аналоговым способами.

Лит.: Коншин М. Д., Аэрофотограмметрия, М., 1967; Лобанов А. Н., Аэрофототопография, М., 1971; его же, Аналитическая фотограмметрия, М., 1972; Бобир Н. Я., Лобанов А. Н., Федорук Г. Д., Фотограмметрия, М., 1974.

Читать также:

Eminem — Space Bound

Связанные статьи:

Тахеометрическая съёмка, метод определения положения точки местности как в плане, так и по высоте одним визированием трубой тахеометра на рейку с…

Фототеодолитная съёмка, съёмка местности, карьеров, инженерных сооружений и др. объектов с применением приборов и фототеодолита для фотограмметрической…

Источник

СТЕРЕОФОТОГРАММЕТРИЧЕСКАЯ СЪЁМКА

СТЕРЕОФОТОГРАМMETPИЧЕСКАЯ СЪЁМКА, способ съёмки земной поверхности или других объектов, осн. на измерениях стереопар фотоснимков этих объектов. Наиболее широкое распространение получила при топографии, съёмке (аэрофототопографической и наземной фототопографической съёмке). Применяется также для определения деформаций сооружений, изучения памятников архитектуры, дорожных происшествий, размыва берегов, оврагообразований, движения ледников и др. Осн. процессы аэрофототопографич. съёмки: аэрофотосъёмка местности, геодезич. определения координат опорных точек, фотограмметрич. сгущение этой сети точек до необходимой плотности, стереоскопич. съёмка рельефа и контуров по аэрофотоснимкам и составление топографич. карты или плана. Измерения по снимкам для целей сгущения и съемки могут выполняться на стереофотограмметрических приборах пространственного типа, воссоздающих геометрич. модель местности (аналоговый способ) или на приборах плоскостного типа (стереокомпараторах); в последнем случае пространств, координаты точек вычисляют на ЭВМ (аналитич. способ обработки) и наносят на план с помощью координатографов или хранят в цифровом виде (цифровые модели).

При наземной фототопографич. съёмке и различных применениях С. с. фотоснимки объекта получают с неподвижного базиса на местности или постоянного подвижного базиса (напр., с судна). Обработка наземных фотоснимков выполняется теми же аналитическим или аналоговым методами.

Лит.: Коншин M. Д., Аэрофотограмметрия, M., 1967; Лобанов A. H., Аэрофототопография, M., 1971; его же, Аналитическая фотограмметрия, M., 1972; Б об и р H. Я., Л о б а н о в A. H., Ф е д орy к Г. Д., Фотограмметрия, M., 1974. X. H. Герценова.

Смотреть что такое СТЕРЕОФОТОГРАММЕТРИЧЕСКАЯ СЪЁМКА в других словарях:

СТЕРЕОФОТОГРАММЕТРИЧЕСКАЯ СЪЁМКА

(a. stereophotogrammetric survey; н. stereophotogrammetrische Aufnahme; ф. leve stereophotogrammetrique; и. levantamiento estereofotagrametrico. смотреть

СТЕРЕОФОТОГРАММЕТРИЧЕСКАЯ СЪЁМКА

Источник

Стереофотограмметрическая съемка

способ съёмки земной поверхности или других объектов, основанный на измерениях стереопар фотоснимков этих объектов. Наиболее широкое распространение получила при топографической съёмке (аэрофототопографической и наземной фототопографической съёмке). Применяется также для определения деформаций сооружений, изучения памятников архитектуры, дорожных происшествий, размыва берегов, оврагообразований, движения ледников и др. Основные процессы аэрофототопографической съёмки: Аэрофотосъёмка местности, геодезические определения координат опорных точек, фотограмметрическое сгущение этой сети точек до необходимой плотности, стереоскопическая съёмка рельефа и контуров по аэрофотоснимкам и составление топографической карты или плана. Измерения по снимкам для целей сгущения и съемки могут выполняться на стереофотограмметрических приборах ( пространственного типа, воссоздающих геометрическую модель местности (аналоговый способ) или на приборах плоскостного типа (Стереокомпараторах), в последнем случае пространственные координаты точек вычисляют на ЭВМ (аналитический способ обработки) и наносят на план с помощью координатографов или хранят в цифровом виде (цифровые модели).

При наземной фототопографической съёмке и различных применениях С. с. фотоснимки объекта получают с неподвижного базиса на местности или постоянного подвижного базиса (например, с судна). Обработка наземных фотоснимков выполняется теми же аналитическим или аналоговым методами.

Лит.: Коншин М. Д., Аэрофотограмметрия, М., 1967; Лобанов А. Н., Аэрофототопография, М., 1971; его же, Аналитическая фотограмметрия, М., 1972; Бобир Н. Я., Лобанов А. Н., Федорук Г. Д., Фотограмметрия, М., 1974.

приборы, позволяющие выполнять стереоскопические измерения по стереопаре фотоснимков с целью определения размеров, формы и пространственного положения сфотографированных объектов. Основные части каждого С. п. независимо от его принципиальной схемы и конструктивного оформления: координатно-измерительная система; снимкодержатели (обычно два), на которых располагаются фотоснимки; наблюдательная система, с помощью которой наблюдают Стереомодель, измерительные марки, располагаемые в каждой ветви наблюдательной системы или в пространстве геометрической модели объекта, воссоздаваемой при проектировании двух его изображений. При измерениях на С. п. оператор осуществляет последовательное стереоскопическое наведение на различные точки изображений объекта и фиксирует их положение графически или отсчитывает их координаты по специальным счётчикам в координатной системе снимка или отдельной модели (в зависимости от типа С. п.).

По назначению С. п. делятся на универсальные и дифференцированного метода. Конструкция первых обеспечивает возможность выполнения на одном приборе всего комплекса технологических процессов, необходимого для получения геометрических характеристик изучаемого объекта. Каждый прибор дифференцирированного метода призван обслуживать какой-либо один технологический процесс. Наиболее распространённым прибором дифференцированного метода является Стереокомпаратор.

Универсальные С. п. делятся на аналоговые и аналитические. Аналоговые приборы воссоздают и измеряют геометрическую модель объекта. По способу построения модели они могут быть оптическими, механическими и оптико-механическими.

Оптический прибор имеет две (или более) проектирующие камеры, с помощью которых по фотоснимкам воспроизводят связки проектирующих лучей и их взаимное ориентирование в пространстве, соответственно положению, существовавшему в моменты фотографирования; в результате пересечения проектирующих лучей от одноимённых точек фотоснимков строится геометрическая модель объекта. Масштаб модели определяется отношением базиса проектирования (расстояния между узловыми точками объективов двух проектирующих камер) к базису фотографирования. Пример С. п. данной группы — Стереопланиграф. В универсальном С. п. механического типа связки лучей и модель воспроизводят с помощью прецизионных рычагов или линеек, перемещающихся в плоскости или пространстве. На принципе механического проектирования созданы такие С. п., как Стереограф, Стереопроектор, Стереоавтограф и др. В оптико-механическом С. п. связки проектирующих лучей восстанавливаются оптически, а модель строится при помощи механических устройств.

Восстанавливаемые в аналоговых С. п. связки проектирующих лучей могут быть подобны связкам, существовавшим в момент фотографирования, или преобразованными; соответственно модель получается подобной местности или преобразованной. Преобразования связок возникают в тех случаях, когда в С. п. расстояние от снимка до центра проекции не равно фокусному расстоянию фотоаппарата, которым получены обрабатываемые снимки. Т. о., на С. п. с преобразованными связками можно обрабатывать снимки, полученные фотоаппаратом с любым фокусным расстоянием.

Простейшим прибором оптического проектирования является двойной проектор, схема которого показана на рис. Для установки элементов ориентирования камеры 1—2 могут наклоняться на углы α, ω, камера 2 может перемещаться на величины Ьх, by, Ьг (базисные компоненты); снимки 3—4 могут поворачиваться в своей плоскости на углы и. Потоки лучей, идущие через объективы 5—6, от снимков восстанавливают пучки проектирующих лучей, которые пересекаются в пространстве прибора. Одноимённые проектирующие лучи (на рис. показаны два луча, идущие от точки М), взаимно пересекаясь, восстанавливают геометрическую модель, которую можно измерять с помощью столика 7, имеющего марку 8, свободно перемещающегося в плоскости экрана 9. Марка нанесена на диске 10 и вместе с ним может перемещаться в направлении оси 2. Совместно с маркой расположен карандаш 11, с помощью которого можно получить графический план сфотографированного объекта.

Аналитические универсальные С. п. состоят из стереокомпаратора, ЭВМ и Координатографа, они обладают большими возможностями, чем аналоговые универсальные С. п. Переход от координат точек фотоизображения к координатам точек объекта осуществляется с помощью ЭВМ. Для расширения сферы применения С. п. их дополняют особыми приставками, позволяющими изготавливать не только графические планы, но и Ортофотопланы на любые районы. Ведутся также исследования по полной автоматизации процесса стереоизмерений.

Лит.: Коншин М. Д., Аэрофотограмметрия, М., 1967; Лобанов А. Н., Аэрофототопография, М., 1971; Кожевников Н. П., Крашенинников Г. Д., Каликов Н. П., Фотограмметрия, 2 изд., М., 1960: Скиридов А. С. Стереофотограмметрия, 2 изд., М., 1959; Александров П. С., Дифференциальное фототрансформирование в СССР и за рубежом, М., 1969.

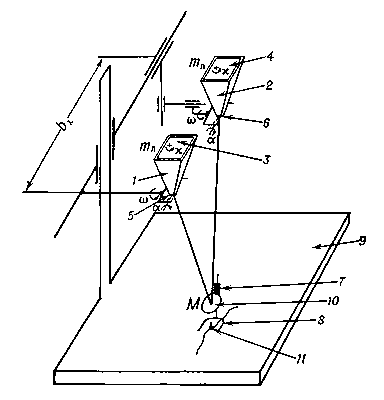

Схема стереофотограмметрического прибора оптического проектирования.

Нивелиры, их устройство

Нивелир – геодезический прибор, предназначенный для определения разности высот двух точек при помощи горизонтального луча и нивелирных реек, вертикально установленных в этих точках.

По классу точности нивелиры разделяют на: высокоточные Н-05; точные Н-3 и технические Н-10. Числа в шифре нивелира означают допустимую среднюю квадратическую погрешность, получаемую при нивелировании на 1 км двойного хода. Кроме того, числа, стоящие впереди Н, – номера последующих моделей (3Н-3КЛ). Нивелиры всех типов в зависимости от устройства, применяемого для приведения луча визирования в горизонтальное положение, выпускают в двух исполнениях: с уровнем при зрительной трубе (уровенные) и с компенсатором углов наклона (компенсационные). При наличии компенсатора к шифру нивелира добавляется индекс К, например Н-3К (см. рис. 4). Нивелиры типов Н-3 и Н-10 допускается изготовлять с лимбом для измерения горизонтальных углов с точностью до 5′. При наличии лимба к шифру нивелира добавляется индекс Л, например 2Н-10КЛ.

Рис.2. Точный нивелир Н-3:

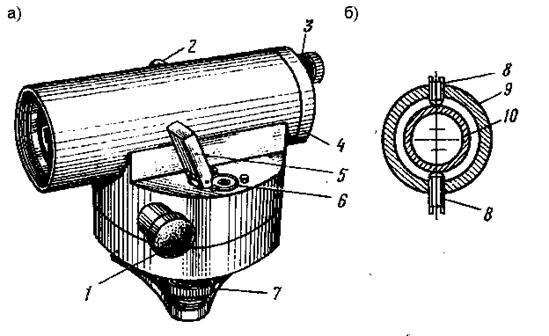

а – вид со стороны круглого уровня; б – вид со стороны цилиндрического уровня; в – вид со стороны окуляра зрительной трубы без предохранительного колпачка: 1 – подъемные винты; 2 – элевационный винт; 3 – круглый уровень; 4 – кремальера; 5 – корпус зрительной трубы; 6 – наводящий винт; 7 – трегер; 8 – закрепительный винт; 9 – объектив; 10 – окуляр с диоптрийным кольцом; 11 – контактный цилиндрический уровень; 12 – юстировочные винты цилиндрического уровня; 13 – крышка; 14 – сетка нитей; 15 – металлическая пластина; 16 – крепежные винты сетки нитей



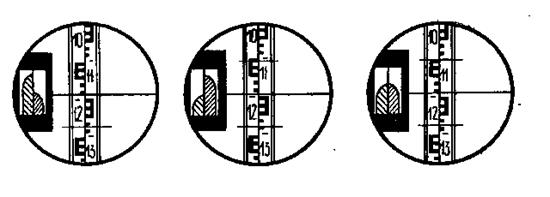

Рис.3. Поле зрения зрительной трубы нивелира Н-3 при положениях пузырька цилиндрического уровня вне нуль-пункта (а,б) и в нуль-пункте (в)
