Руководство по битам и торцевым головкам. Маркировка всех торцевых головок и бит
Отдельные наборы инструмента насчитывают больше сотни различных бит и торцевых головок. Но сколько из них могут пригодиться вам дома или для работы в мастерской? Некоторые из них совершенно не похожи на те биты и головки, которые вы используете в быту или на стройке, ведь они предназначены для специфических отраслей, вроде мебельной промышленности, специализированных автосервисов или мастерских по ремонту бытовой техники и электроники. В данном руководстве мы опишем, какие бывают биты и торцевые головки, чтобы вы смогли разобраться и понять, что стоит покупать, а какие насадки никогда в жизни вам не понадобятся.
Биты под прямой шлиц (SL)
 |
Прямой шлиц (SL) — это простое углубление под плоскую отвертку. Он выглядит, как прорезь, сделанная в головке винта или самореза. Отличительной особенностью прямого шлица является небольшая площадь контакта инструмента с крепежом (при вращении биты или отвертки ее края касаются внутренней поверхности прорези только в двух точках). Поэтому плоский шлиц SL (или Slot) совершенно не подходит для закручивания крепежа с большим моментом. Несмотря на простоту и универсальность, в наши дни он используется все реже и реже (в основном только для задач, не требующих большого усилия затяжки).
Шлицевые биты встречаются практически в каждом наборе сменных насадок, включая самые бюджетные. В маркировке они обозначаются буквами SL и цифрами, означающими ширину лезвия в миллиметрах. В быту полезно иметь хотя бы две-три биты шириной от SL4 до SL8 (а плоские отвертки маленьких и больших размеров обычно нужны только специалистам).
Биты под крестообразный шлиц (PH, PZ)
 |
Крепеж с крестовым шлицем и соответствующие отвертки для него появились в 30-х годах прошлого века, когда характеристики винтов с плоским шлицем перестали устраивать машиностроительную отрасль. Крестообразная прорезь в «голове» винта или самореза позволяет точно центрировать инструмент, а четыре плоскости контакта между крестовой отверткой или битой и внутренней поверхностью шлица обеспечивают передачу увеличенного крутящего момента. Поэтому крепеж с крестообразными прорезями можно затягивать со значительно большим усилием, не опасаясь «слизать» головку или повредить инструмент.
Существует около десятка разновидностей крестообразных шлицев, но на практике используются только два: Phillips (PH) и Pozidriv (PZ).
 |
Крестовый шлиц PH был разработан специально для пневматических и электрических шуруповертов. Он выглядит, как прорезь в виде «крестика» с небольшим утолщением по центру. Соответствующие биты и отвертки маркируются буквами PH и цифрами, означающими размер: 0000, 000, 00, 0, 1, 2, 3 и 4. Чаще всего в наборы входят биты размером от PH1 до PH3, а остальные могут понадобиться только для узкоспециальных задач.
Крестовый шлиц PZ визуально отличается от PH. На поверхности головки крепежа с прорезью Pozidriv заметны дополнительные «усы», а на битах PZ — соответствующие им «ребра». Эти дополнительные элементы позволяют передавать еще больший крутящий момент, чем шлиц PH. На отвертках и битах данного типа указываются буквы PZ и цифровое обозначение размера: от 0 до 5. Наиболее нужный в хозяйстве вид — это бита PZ2 (практически все саморезы типа Pozidriv, с которыми вы можете столкнуться в быту или на стройке, будут именно этого типоразмера).
Несмотря на внешнюю схожесть, крестовые насадки разных стандартов не являются полностью взаимозаменяемыми. Дело в том, что грани шлица Phillips слегка скошены под небольшим углом, а внутренние поверхности крестовой прорези стандарта Pozidriv — вертикальные. Из-за такой особенности инструмент типа PH имеет склонность к выталкиванию из шлица при большом крутящем моменте, а насадки PZ лишены данного недостатка. Поэтому, хотя биты PH и можно использовать для затягивания крепежа PZ (но не наоборот), но лучше, все же, для каждого типа крепежа использовать соответствующий инструмент.
Биты под квадратные и шестигранные шлицы (SQ, Hex)
 |
Четырех- и шестигранные шлицы появились в качестве альтернативы крестообразным, когда возникла необходимость увеличить момент при затягивании винтов, не увеличивая размера их головок.
Биты SQ (Square) под шлиц Робертсона имеют наконечник рабочей части в виде квадратного профиля. В их маркировке указываются цифры, обозначающие размер (от 0 до 4). Винты и саморезы с квадратными шлицами встречаются нечасто, но биты SQ могут вам понадобиться, если вы занимаетесь ремонтом автомобилей (особенно канадского производства) или столярным делом. Самый полезные размеры квадратных бит — это SQ2 и SQ3.
 |
Биты Hex (Hexagon, Allen) под шлиц Аллена имеют рабочую часть в форме правильного шестиугольника. Соответствующий крепеж используется очень широко, особенно в мебельной промышленности. Даже обычные пластиковые окна регулируются с помощью шестигранников (но для этого обычно используются специальные удлиненные ключи). Биты данного типа обозначаются буквой H и цифрами, означающими размер (расстояние между противоположными гранями). В быту наиболее полезным и востребованным является инструмент размером от H3 до H6. Также встречаются «антивандальные» биты HH (Hex Hole, Hex Tamper Resistant или Hex Tamper Proof) с отверстием по центру.
Биты под звездообразный шлиц (T, TX, TH)
 |
Крепежные изделия со звездообразными шлицами и инструмент для работы с ними вошли в оборот более 50 лет назад, когда на сборочных конвейерах автомобильных предприятий появились сложное оборудование и промышленные роботы. Форма в виде шестилучевой звездочки значительно увеличивает площадь контакта между битой и шлицем. Это позволяет затягивать крепеж с очень большим усилием без повреждения головки и рабочих граней инструмента. Практически полностью отсутствует склонность к выталкиванию биты из шлица, поэтому отвертку или шуруповерт не нужно прижимать в осевом направлении во время работы.
В наши дни крепеж со «звездочками» можно встретить где угодно — от ноутбуков до автомобилей. Существуют несколько разных стандартов, но чаще всего встречаются обычный шлиц Torx (углубление в виде звездочки с шестью лучами) и его «антивандальная» версия Torx Security (точно посредине шлица находится небольшой выступающий штырек, для работы с таким крепежом нужна бита с соответствующим по размеру отверстием).
 |
Биты Torx маркируются буквой T (у некоторых производителей — буквами TX) и цифрами, обозначающими размер: от T1 до T100. Самые ходовые размеры — это T10, T15, T20, T25 и T30. Маленькие биты (от Т2 до Т4) нужны только тем, кто занимается ремонтом компьютерной техники и бытовой электроники. В маркировке бит Torx Security (еще могут называться Torx Hole или Torx Tamper Resistant) указывается обозначение TH (иногда TR), а их размерный ряд полностью идентичен насадкам Torx. Инструмент Torx Security можно использовать для работы с крепежом Torx (но не наоборот).
Биты для техники Apple (P)
 |
Отвертки и биты, предназначенные для закручивания и откручивания винтов со шлицами в виде пятиконечной звездочки с заокругленными краями, стали востребованными чуть больше 10 лет назад благодаря компании Apple. Именно тогда «антивандальный» крепеж стандарта Pentalobe стал использоваться для сборки ноутбуков MacBook, смартфонов iPhone и плееров iPod. Производители инструмента мгновенно наладили выпуск отверток и насадок под крепеж этого редкого стандарта, и теперь купить биты для разборки техники Apple совершенно не сложно.
В каталогах инструментов биты Pentalobe обозначаются буквой P и цифрами, означающими типоразмер. Тем, кто занимается ремонтом электроники, могут понадобиться инструменты размером от P1 до P6. Обратите внимание, что некоторые производители насадок используют другие буквенные обозначения (TS или PL), и размерный ряд таких бит не соответствует значениям, принятым у Apple (например, P2 — это TS1, а P5 — это TS4). Также не следует путать биты Pentalobe с пятилучевой разновидностью шлица Torx, ведь это совершенно разные стандарты, и они несовместимы между собой.
Редкие и специальные биты
Кроме бит и насадок, необходимых для работы с широко распространенными плоскими, крестовыми и звездообразными шлицами, есть и большое количество специальных бит, которые используются для закручивания и выкручивания редких видов крепежа.
 |

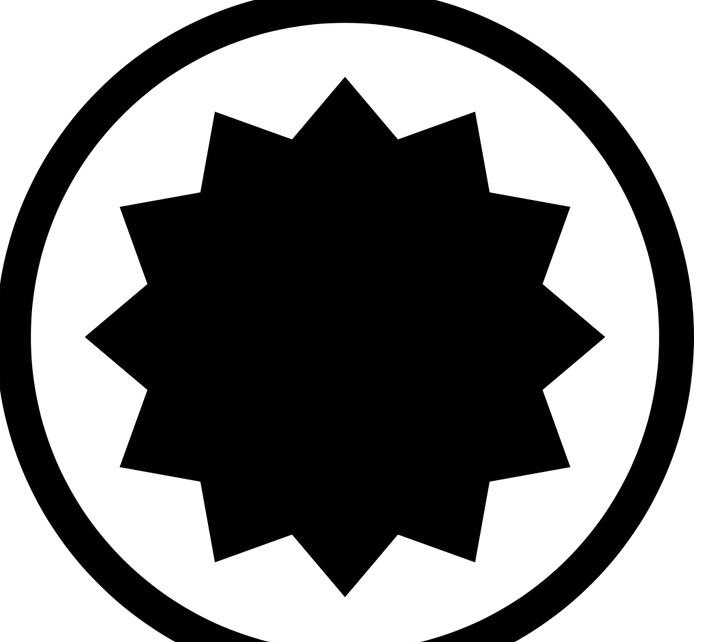

Биты Spline имеют рабочую часть в виде двенадцатилучевой звезды с 60-градусными углами при вершине каждого луча. Подобная конструкция позволяет передавать очень большой крутящий момент. Поэтому «звездочки» с 12 лучами используются там, где требуется максимально возможное усилие затяжки (например, в автомобильной промышленности для сборки двигателей). В маркировке бит Spline указывается размер крепежа, для работы с которым они предназначены (от М5 до М20). Двенадцатилучевые звезды не следует путать с «двойными шестигранниками» и «тройными квадратами» (XZN). Несмотря на то, что у всех них — одинаковое количество лучей, они несовместимы между собой из-за разной геометрии профиля.
 |
Биты Tri-Wing — это насадки с тремя лопастями, каждая из которых чуть смещена относительно центра шлица. Преимуществом такой конструкции является передача крутящего момента без осевого давления. Раньше крепеж со шлицами Tri-Wing использовался только в аэрокосмической отрасли, но в последние годы многие производители бытовой техники используют его в качестве «антивандальной» защиты от пользователей. Поэтому трехлопастные биты размером от TW0 до TW5 могут вам понадобиться для сборки-разборки некоторых видов техники и электроники (а крупные насадки от TW6 до TW15 пригодятся только в том случае, если вы занимаетесь обслуживанием самолетов). С битами Tri-Wing иногда можно спутать насадки Tri-Point (или Y-Type) — у них тоже по три рабочих грани, но лопасти не смещены относительно шлица.
 |
Биты Torq (Torq-Set) — это четырехлопастные крестовые насадки со смещенным центром. Данный шлиц встречается крайне редко (в основном, в авиации), но иногда может использоваться в качестве «антивандального» решения. Биты Torq маркируются буквами TQ и цифровым обозначением размера (от 0 до 10). Некоторые производители инструмента используют буквы TS.
 |
Биты Triangle представляют собой насадки с рабочим профилем в форме правильного треугольника. Винты с треугольными шлицами используются нечасто, но иногда с их помощью закрывают доступ к двигателю или батарейному отсеку бытовой техники. Треугольные биты могут обозначаться буквами TR или TA. Самые «ходовые» размеры — TR2 и TR3.
 |
Биты Clutch необходимы для затягивания и откручивания винтов со шлицами в виде «бабочек» или «песочных часов». Крепеж данного типа в Европе используется крайне редко, а вот в США встречается намного чаще. Биты Clutch маркируются буквой C и цифрами, означающими размер: условный (вроде С1 или С3) или в дюймах (например, C1/8″ или C5/32″).
 |
Биты Spanner — это вилочные ключи с двумя штырьками. Винты данного стандарта используются для защиты от несанкционированного доступа. С их помощью крепят лифтовые панели или закрывают доступ к электрическим щиткам в поездах и общественных местах. Маркировка бит Spanner включает буквы SP и цифры, означающие типоразмер (от SP1 до SP10). У данного инструмента множество названий. Производители могут обозначать такие биты словами U-type, Snake-Eyes, Two-Hole, Twin-Hole или Pig-Nose.
 |
Биты для крючков — это достаточно редкие насадки. Они встречаются далеко не в каждом наборе. Единого стандарта на биты для закручивания крючков не существует, поэтому они выглядят по-разному у разных производителей. Такая бита может быть похожей на букву Y с пазом, охватывающим поверхность крюка, или сделана в виде цилиндра с поперечной прорезью.
Шестигранные торцевые головки
 |
Шестигранные головки — самый распространенный вид торцевых насадок. Их профиль обеспечивает хороший охват болтов и гаек. Размерный ряд и маркировка — точно такие же, как у обычных гаечных ключей. Глубина стандартной головки — не менее 25 мм, а удлиненные имеют длину рабочей части от 50 мм. У небольших головок посадочный квадрат обычно имеет размер 1/4 » (но по мере увеличения рабочего размера инструмента растет и ответная часть: 3/8 «, 1/2 «, 3/4 » и 1 «).
Двенадцатигранные торцевые головки
 |
Двенадцатигранные головки, как понятно из названия, имеют профиль с 12 рабочими гранями. Они отличаются более точным и удобным позиционированием на крепеже, потому что 12-гранную насадку можно переставлять с поворотом всего на 30 ° (в отличие от 60 ° у 6-гранных). Но есть и недостаток: из-за уменьшенной площади контакта головки с 12 гранями более склонны к «зализыванию» болтов и гаек, особенно, если речь идет о крепеже небольшого размера. Размерная сетка двенадцатигранных торцевых головок полностью идентична шестигранным насадкам.
Торцевые головки Surface / Super Lock
 |
Головки Surface или Super Lock по размерному ряду соответствуют шестигранным насадкам, но отличаются от них по форме профиля. Их внутренние поверхности — не прямые, а слегка выпуклые. Поэтому при вращении головка давит не на самый угол грани крепежа, а чуть ближе к середине. Данная конструктивная особенность позволяет с помощью головок Super Lock закручивать и откручивать слегка «зализанные» или деформированные болты и гайки.
Торцевые головки Torx
 |

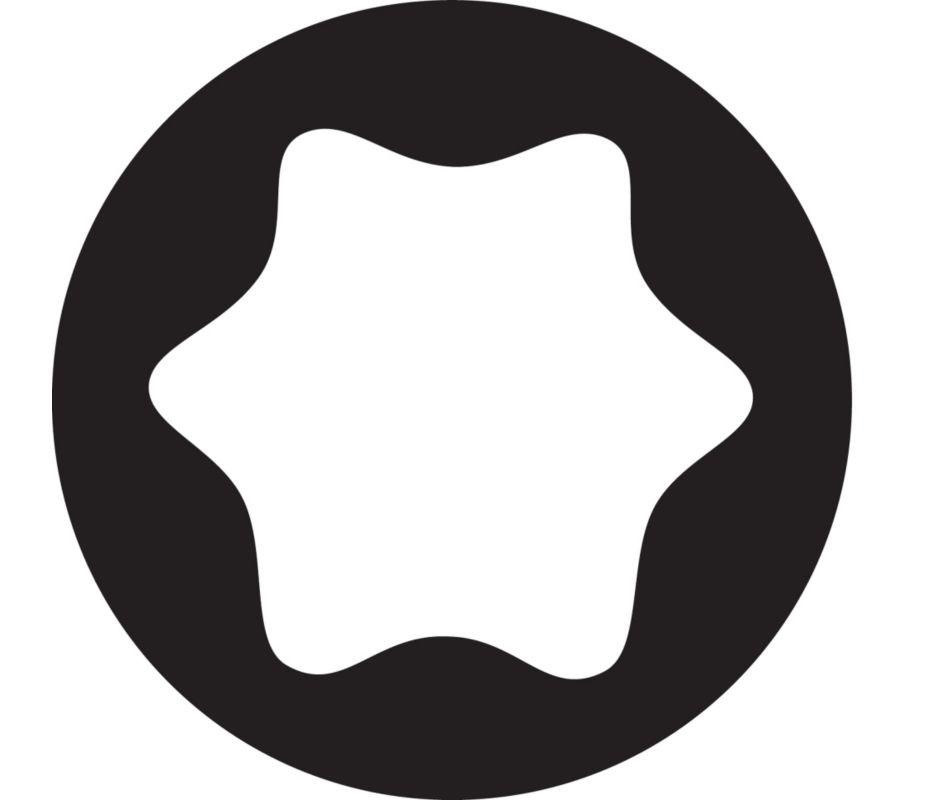

Головки Torx (иногда их называют головками с E-профилем) похожи на одноименные биты. Внутренняя поверхность данного инструмента имеет вид шестилучевой звездочки. С помощью головок Torx невозможно крутить обычный шестигранный крепеж, зато они идеально подходят для закручивания и откручивания болтов и гаек с E-профилем, которые в наши дни все чаще встречаются в конструкции автомобилей и некоторых других видов техники.
Торцевые головки Spline
 |
Головки Spline — это самая универсальная разновидность торцевых насадок. У них есть чередующиеся прямые и скругленные грани, которые (если головка правильно подобрана по размеру) обеспечивают хороший контакт с различными видами крепежа. Имея в своем распоряжении комплект насадок Spline, вы сможете крутить обычные шестигранные болты и гайки (причем не только метрического стандарта, но и дюймового), а также крепеж Torx и даже трех-, четырех- и двенадцатигранные крепежные изделия.
Торцевые головки. Типы профиля.
Торцевые головки головки универсальный слесарный инструмент. Универсальный не только потому, что позволяет комбинировать различные воротки, удлинители, карданы и прочее, но и потому что профилей торцевых головок существует несколько. Рассмотрим основные из них: шестигранный, двенадцатигранный, SuperLock, Torx и универсальный.
Шестигранный профиль.
Самый популярный и распространенный профиль торцевых головок. Обеспечивает наибольшую площадь контакта с крепежом, что способствует более бережному передачу усилия. Использование головок с шестигранным профилем затруднено в труднодоступных местах, так как угол свободного хода инструмента должен быть не менее 60 градусов. Однако, этот недостаток нивелируется использованием трещотки.
Абсолютный мастхэв. Максимальная площадь контакта с крепежом позволяет приложить максимальное усилие и бережёт грани.
Двенадцатигранный профиль.
Второй по распространенности профиль торцевых головок. Можно использовать в работе как с двенадцатигранным, так и шестигранным профилем крепежа. Однако, площадь контакта с шестигранным крепежом значительно меньше, чем у шестигранного профиля головок, что может привести к «слизыванию» граней профиля крепежа. Данный профиль больше приспособлен для работы в тесных условиях. Ему требуется свобода хода в 30 и более градусов. Но, с использованием трещотки, этот плюс становится незначительным.
Применяем с двенадцатигранным крепежом. И всё. Ну, или если нет трещотки, а надо работать в тесном пространстве.
Профиль SuperLock (SL) или Surface.
Профиль довольно часто встречается в наборах инструментов и редко такие головки можно приобрести поштучно. Профиль SuperLock внешне похож на Torx, но им не является. По сути это модифицированный шестигранный профиль с измененной точкой давления на крепеж. Создан для работы с крепежом, грани которого сорваны. Кроме этого, может использоваться как с метрическим, так и с дюймовым крепежом.
Опасный профиль. На новом крепеже – обычно без последствий. На крепеже со слизанными гранями — помогает. Но, если головка SuperLock провернется на крепеже, по может только экстрактор или гайколом. Или болгарка.
Профиль Torx или Е-профиль.
Крепеж под головки torx довольно часто встречается в автомобиле. Профиль выглядит как ключ звездочка, имеет шесть граней. Предназначен исключительно для работы с крепежом torx. Чаще всего в продаже можно найти torx набор, а вот чтобы найти головки торкс поштучно надо постараться.
Используем только на крепеже с профилем Торкс. Ни для чего другого они не предназначены и использоваться не могут.
Универсальный профиль (Spline, SuperTech).
Имеет форму круга с ребристыми насечками. Головки этого типа предназначены для работы с различными видами крепежа – шестигранный и двенадцатигранный, как метрический, так и дюймовый. В ряде случаев можно применять для откручивания крепежа с сорванными гранями. Минусом является малая площадь контакта с крепежом, что влечет за собой риск «слизывания» граней. В продаже встречается набор spline, поштучно головки попадаются редко.
Используем на крепеже с малой силой затяжки. Также может быть удобно использовать в ограниченном пространстве. С крепежом с сорванными гранями – очень осторожно, может слизать полностью.
Spline вам не Torx — полезный инструмент

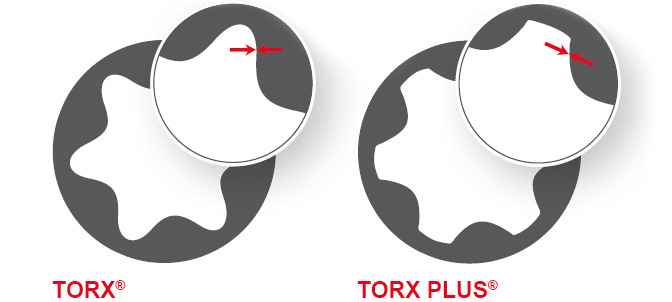

В чем отличие привычных звездочек Torx от Spline?
Различие в количестве граней:
TORX — 6 граней
Где применяются Spline?
Для шкивов генераторов многих марок автомобилей, например Ford, BMW и VW, еще в некоторых АКПП и вариаторах.
