Виды вибраций

В зависимости от характера колебаний различаются:

детерминированная вибрация:

— изменяется по периодическому закону;

— функция х(t), описывающая ее, изменяет значения через одинаковые интервалы времени Т (период колебания) и имеет произвольную форму (рис.3.1.а)

Спектр такой вибрации (рис.3.1. б) состоит из одной частоты f = 1/T.

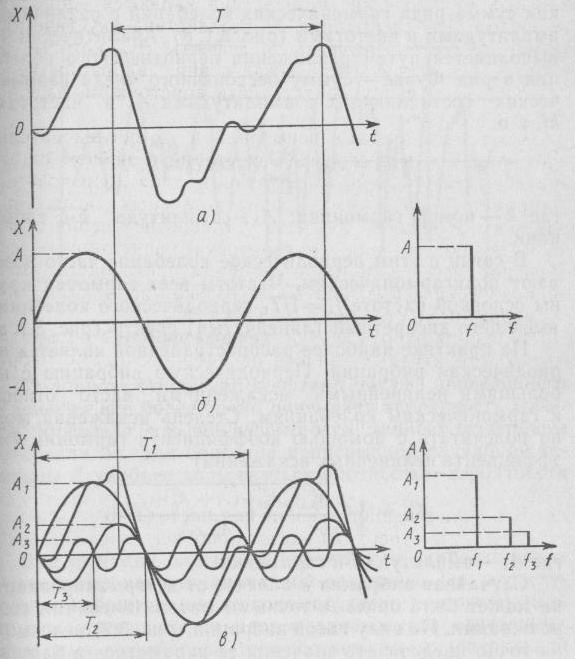

Рис.3.1. Периодическая вибрация (а); гармоническая вибрация и ее спектр частот (б); периодическая вибрация как сумма гармонических колебаний и ее спектр частот (в)

— наиболее распространена на практике;

-периодическое колебание разложением в ряд Фурье может быть представлено как сумма ряда гармонических колебаний с различными амплитудами и частотами (рис.3.1.в).

— частоты всех гармоник кратны основной частоте периодического колебания;

— спектр является дискретным (линейчатым) и представлен на рис.3.1.в;

— ее часто относят с некоторыми искажениями к гармоническим колебаниям; степень искажения подсчитывается с помощью коэффициента гармоник

,

Случайная вибрация:

— не может быть описана точными математическими соотношениями;

— невозможно предсказать точно значения ее параметров в ближайший момент времени;

— можно с определенной вероятностью предсказать, что мгновенное значение x(t) вибрации попадает в произвольно выбранный интервал значений от до (рис.3.2.).

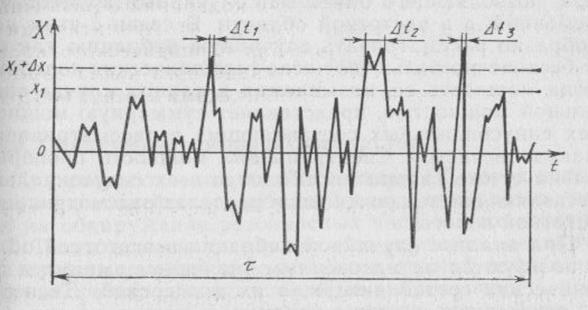

Рис.3.2. Случайная вибрация

Из рис.3.2. следует, что эта вероятность равна

,

где — суммарная продолжительность нахождения амплитуды вибрации в интервале за время наблюдения t.

Для описания непрерывной случайной величины пользуются плотностью вероятности:

— формула ;

— вид функции распределения характеризует закон распределения случайной величины;

-случайная вибрация – сумма множества независимых и мало отличающихся мгновенных воздействий (подчиняется закону Гаусса);

— вибрацию можно характеризовать:

математическим ожиданием М[X] – среднее арифметическое мгновенных значений случайной вибрации за время наблюдения;

генеральной дисперсией — разброс мгновенных значений случайной вибрации относительно ее среднего значения.

— если колебательные процессы с одинаковыми M[X] и отличаются друг от друга за счет различной частоты, то случайный процесс описывается в частотной области (случайная вибрация есть сумма бесконечно большого числа гармонических колебаний). Здесь используется спектральная плотность мощности случайной вибрации в полосе частот

,

где — полоса частот.

Площадь под кривой зависимости спектральной плотности от частоты равна дисперсии амплитуд гармонических составляющих.

— среднее значение дисперсии случайной величины вибрации в полосе частот измеряется путем подачи этой вибрации на вход полосового фильтра с узкой полосой пропускания.

— «белый шум»: шумовой сигнал, частотный спектр которого постоянен и равномерен; его мощность постоянна в рассматриваемой полосе частот
