Рельсовое скрепление
Рельсовое скрепление — конструкция, соединяющая рельсы между собой или прикрепляющая их к подрельсовому основанию.
Рельсовые скрепления подразделяются на стыковые, служащие для соединения рельсов между собой вдоль пути, и промежуточные — для прикрепления рельсов к опорам (шпалам, рамам, плитам и т. д.).
Стыковые скрепления выполняются в виде плоских накладок, соединяющих рельсы при помощи болтов. В начале XX века от ранее применявшихся четырёхдырных плоских накладок перешли к шестидырным фартучным накладкам, у которых подошва рельса перекрывается горизонтальной полкой, переходящей в вертикальный «фартук». В месте прикрепления рельсов к стыковым шпалам для размещения подкладок и костылей (против второго и пятого болтовых отверстий) в полке и фартуке сделаны вырезы. При увеличении нагрузок и скоростей в этом ослабленном сечении возникали косые изломы. С 1947 года на отечественных железных дорогах осуществлялся переход на двухголовые накладки с четырьмя болтовыми отверстиями (рис. 1) для рельсов Р75 и Р65 и шестью для рельсов Р50. Масса четырёхдырных накладок для рельсов Р50 — 18,77 кг, для рельсов Р65 и Р75 — 23,48 кг, а шестидырных для рельсов Р50 — 18,77 кг, для рельсов Р65 и Р75 — 29,5 кг. В уравнительных пролётах бесстыкового пути применяются накладки с шестью отверстиями. Отверстия в накладках сделаны поочерёдно овальной и круглой формы. Верхние и нижние головки накладок имеют скос, выполненный под тем же углом, как нижняя грань головки и верхняя грань подошвы рельса. Поэтому при затягивании стыковых болтов обеспечивается устойчивость рельсового стыка. Стыковые болты диаметром 27 мм для рельсов Р65 и Р75 и 24 мм для рельсов Р50 имеют круглую голову и овальный подголовок. Такой подголовок входит в овальное отверстие накладки, благодаря чему болт при завинчивании гайки не проворачивается. Разрезные шайбы, надеваемые на болт под гайку, обеспечивают упругое восприятие сил до 12 кН. Для изолирующих стыков на линиях, оборудованных автоматической блокировкой, применялись первоначально деревянные накладки, позже лигнофолиевые, а с 1950-х годов — металлические. Между металлической накладкой и рельсом помещается полиэтиленовая прокладка, на болты надеваются полиэтиленовые втулки. Торцы рельсов также разделены изолирующей прокладкой. В конструкции изолирующего стыка могут применяться и объемлющие накладки, охватывающие рельсы со стороны нижней плоскости подошвы. С 1969 года широко применяют клееболтовые электроизолирующие стыки, в которых двухголовые накладки уменьшены по высоте с обеих сторон на 3 мм. Образующийся между накладкой и рельсом люфт заполнятеся стеклотканью, пропитанной эпоксидным клеем с добавлением отвердителя. При использовании накладок с шестью болтовыми отверстиями и затяжкой болтов до 150—170 кН такой стык упруго воспринимает продольные силы до 1500 кН, а при применении объемлющих накладок — до 3000 кН.
Промежуточные скрепления могут быть раздельными (тип Д2 и Д4 для деревянных и тип КБ для железобетонных шпал), нераздельными (костыльные с подкладками, имеющими три костыльных отверстия, для деревянных шпал и тип ЖБ для железобетонных шпал) и смешанными (тип ДО — костыльные с подкладками, имеющими пять костыльных отверстий, для деревянных шпал).
Наиболее распространённой конструкцией промежуточного рельсового скрепления на пути с деревянными шпалами является костыльное скрепление (тип ДО). В этой конструкции (рис.2) применяются клинчатые двухребордчатые подкладки с пятью костыльными отверстиями: три для постановки костылей у подошвы рельса (из них два — с внутренней стороны) и два — для обшивочных костылей, для удобства расшивки которых на подкладке предусмотрены бортики. Для предохранения от прорезания древесины шпал подкладки имеют закруглённые по концам нижние грани и укладываются на прокладки из полимерных материалов (гамбелита или резины). Костыли имеют длину 165 мм, поперечное сечение 16×16 мм, овальную головку; пучинные костыли выпускаются длиной 205, 230, 255, 280 мм. Для более стабильного прижатия рельсов к подкладкам и шпалам могут применяться термически обработанные изогнутые костыли, обладающие пружинящими свойствами. В раздельных промежуточных скреплениях (тип Д2 и Д4) подкладка прикрепляется к шпале шурупами, а рельс к шпале клеммами и клеммными болтами (рис. 3). Скрепления этих типов имеют много деталей, большую металлоёмкость, но позволяют укладывать бесстыковой путь на деревянных шпалах и производить выправку пути установкой дополнительных подрельсовых прокладок между подошвой рельса и подкладкой.
Промежуточные рельсовые скрепления для пути на железобетонных шпалах применяются двух основных типов: подкладочные типа КБ с жёсткой клеммой (рис. 4) и бесподкладочные типа ЖБ с пружинной клеммой (рис. 5). В скреплении КБ подкладка, имеющая две реборды, крепится к шпале двумя закладными болтами, которые вставляются в шпальные отверстия и после поворота на 90° упираются плечиками
в закладную шайбу. Под гайкой и шайбой закладного болта устанавливают текстолитовую втулку, обеспечивающую электрическую изоляцию болта от подкладки. Под подкладку укладывается изоляционная резиновая рифлёная прокладка, позволяющая также снизить жёсткость конструкции. Обычно резиновая прокладка имеет толщину 7 мм, в шпале с углублением для подрельсовой площадки — 14 мм. В отверстия реборд в виде ласточкиного хвоста вставляют клеммные болты, закрепляющие клеммы. Опираясь одной лапкой в подкладку, а другой — в подошву рельса, клеммы фиксируют рельс на подкладке. Для уменьшения жёсткости и большей стабильности прижатия подошвы рельса к шпале под гайку клеммного болта укладывают двухвитковую шайбу, а под подошву рельса — прокладки. Положение рельса можно регулировать по высоте до 14 мм укладкой дополнительных прокладок из полиэтилена. Установка пружинной прутковой клеммы типа «Краб» позволяет дополнительно снизить жёсткость конструкции. Скрепление ЖБ имеет два закладных болта, которые прижимают пружинные клеммы к шпале и подошве рельса. У пластинчатой клеммы нижняя ветвь доходит до кромки подошвы, а верхняя прижимает подошву рельса к шпале. Изоляция закладного болта аналогична изоляции скрепления КБ. Рельс от шпалы изолируется постановкой резиновой прокладки, служащей одновременно амортизатором. Пружинящие свойства клеммы обеспечивают стабильное прижатие подошвы рельса к прокладке и шпале. Скрепление ЖБ не позволяет регулировать рельсы по высоте и имеет недостаточное сопротивление горизонтальным боковым силам в крутых кривых. Основные недостатки скреплений КБ — высокую жёсткость и многодетальность — позволяют устранить скрепления типа БП (рис. 6), в которых закладной болт выполняет функции и клеммного болта, а клеммы — пружинные, пластинчатые или прутковые. При этом сохраняется возможность регулировки положения рельса по высоте. Скрепление БП является универсальным, поскольку при заглублении подрельсовой площадки на 25 мм оно может использоваться и без подкладки, но с упругими прокладками и клеммами. Бесподкладочное скрепление типа ЖБР (рис. 7) отличается повышенной надёжностью по сравнению со скреплением типа ЖБ. Так же, как скрепление БП, имеет заглублённую подрельсовую площадку и пружинную клемму, в которой подошва рельса перекрывается её верхней и нижней ветвями.
⟦Рельсовые скрепления⟧
промежуточные, стыковые
виды: КБ, ЖБР, АРС
Рельсовые скрепления — деталь, прикрепляющая рельсы к подрельсовому основанию (шпалам) или соединяющая рельсы между собой. Рельсовые скрепления играют важную роль в определении геометрических параметров, пространственной жесткости и общей надежности колеи. От них также зависит, как подвижные части движущегося транспорта будут взаимодействовать с полотном, уменьшая уровень вибраций..
Меню страницы:
Материал страницы предоставляется, как есть, без возможности редактирования и добавления информации. Данная страница несет исключительно информационный характер, хоть и имеет спонсоров в лице компаний ООО «ЛитСтройКом» и GREENRAIL GROUP S.R.L. Основная цель которая преследовалась при создании данного материала, это консолидация нужной информации на одной странице. Мы надеемся такой подход облегчит новому поколению специалистов по Ж/Д, получить актуальную информацию.
⟦Устройство рельсовых скреплений⟧
Рельсовые скрепления это ключевые элементы ВСП – приспособления, соединяющие металлоконструкции между собой и/или с основанием (то есть с деревянными/железобетонными шпалами).
Также востребованы при создании бесстыковой дороги, когда нужно, чтобы под воздействием внешних факторов смещались только концевые части плетей, а средние оставались неизменными даже при серьезных перепадах температуры. То, в каком количестве они будут использованы, напрямую повлияет на затраты при строительстве и эксплуатации. Экономить на них небезопасно, но и нет смысла увеличивать количество скрепления на километр пути, ведь тогда вырастут расходы на эксплуатацию железной дороги.
Изначально когда только строились первые железные дороги, для соединения рельс и шпал использовали костыли. Но такой элемент имел множество недостатков, главным из которых был уменьшение прижатия при постоянной вибрации от состава. Именно борьба с вибрацией усложнила устройство рельсового скрепления и добавило в него пружинный элемент клемму ЖБР.
Помимо соединения, эти элементы решают следующие задачи:
Делятся они на две главные группы:
Стыковые – используются для соединения звеньев двутавровых балок между собой;
Промежуточные – для фиксации металлоконструкций на опорных основаниях.
Скрепления, предназначенные для связи рельсов с подрельсовым основанием, называются промежуточными рельсовыми скреплениями; они должны обеспечивать надежную и достаточно упругую связь рельсов со шпалами или брусьями, сохранять установленную ширину колеи и требуемую подуклонку рельсов, не допускать смещений рельсов в продольном направлении и предотвращать возможность их опрокидывания под воздействием подвижного состава. При железобетонных шпалах скрепления должны, кроме того, обладать электроизолирующими свойствами.
Очень важно также, чтобы их конструкция обеспечивала простоту изготовления, сборки и разборки и не требовала трудоемкого ухода при эксплуатации, чрезмерно большого расхода металла и других дефицитных материалов. Кроме того, скрепления не должны затруднять укладку рельсовых плетей и разрядку напряжений в бесстыковом пути; допускать замену деталей без перерывов в движении поездов, а также регулирование положения рельсовых нитей по высоте в пределах 15—20 мм.
Чтобы обеспечить требуемое сопротивление продольному смещению рельсов, суммарное усилие прижатия рельсов на каждой шпале должно находиться в пределах 1800—2000 кгс.
Скрепления подразделяют на три основных вида: раздельные, при которых рельс прикрепляют к подкладкам жесткими или упругими клеммами и клеммными болтами, а подкладки к шпалам — болтами или шурупами; смешанные, при которых рельс прикрепляют к каждой шпале двумя или тремя основными костылями, проходящими через подкладку, и дополнительно забивают два жестких или распорных пришивочных костыля для прикрепления только подкладки к шпале; нераздельные, при которых рельс и подкладки, на которые он опирается, прикрепляют к шпалам или брусьям одними и теми же средствами (костылями или шурупами).
Из раздельных скреплений наибольшее распространение в ряде стран, в том числе и на наших дорогах в начальный период внедрения бесстыкового пути, получило скрепление К-4. На рис. 92 показаны его составные элементы: двухвитковая шайба 1, прокладка под подошву рельса 2, гайка 3, болт 4, клемма 5, подкладка 6 и шурупы 7. Такое скрепление слишком громоздкое и многодетальное (вес его при рельсах Р50 рис 92. Раздельное скрепление К-4 составляет 46% веса рельсов); на для деревянных шпал каждом километре пути требуется иметь до 4000 массивных рельсовых подкладок, 8000 клемм и клеммных болтов, а также до 16 000 шурупов, которые в эксплуатации быстро ослабевают и требуют частых подкреплений. Очистка от мазута и грязи такого скрепления представляет сложную задачу. Большим недостатком является жесткость этого скрепления, приводящая к быстрым расстройствам всего узла прикрепления. В настоящее время испытывают клеммы из прутковой стали, обладающие большей упругостью.
Для железобетонных шпал сначала применяли раздельное скрепление К-2, у которого подкладка прикреплялась к шпале двумя шурупами, ввинчиваемыми в деревянные дюбели, забетонированные в шпале. В связи с малым сроком службы деревянных дюбелей от этого скрепления пришлось отказаться и перейти на скрепление типа КБ (рис. 93) с закладными болтами, которое преимущественно и применяется в настоящее время. Примерно в объеме 5% от ежегодной укладки применяется бесподкладочное скрепление типа ЖБ с упругими клеммами и резиновыми прокладками, но без металлических подкладок (рис. 94). Его преимуществами являются: малый расход металла, упругость во всех направлениях, высокая степень прижатия рельсов к шпалам. Болтовое скрепление ЖБ при эксплуатационных испытаниях показало удовлетворительные результаты, за исключением участков с кривыми малых радиусов, где сопротивление бесподкладочного скрепления боковым силам и стабильность ширины колеи оказались недостаточными, особенно при большой грузонапряженности.
Наиболее широко применяются скрепления КБ.
В последние годы разработаны и проходят эксплуатационные испытания две новых конструкции скреплений для железобетонных шпал: подкладочное скрепление БП (рис. 95) и бесподкладочное скрепление ЖБР (рис. 96).

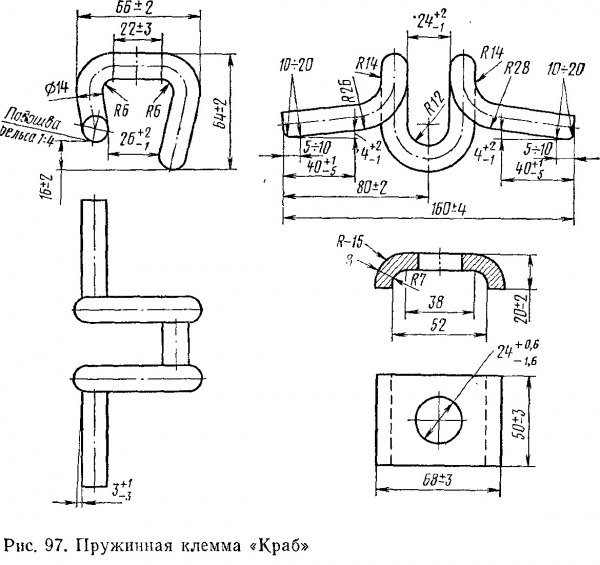

В подкладочном скреплении БП всего два болта в комплекте, с помощью которых к шпале одновременно прикрепляются подкладка и рельс; оно допускает применение пластинчатых и прутковых клемм «Краб» (рис. 97), обеспечивает повышенную стабильность ширины колеи и снижение боковой жесткости, уменьшение веса подкладок, повышение пространственной упругости пути.
Бесподкладочное скрепление ЖБР предусматривает совершенствование известного скрепления ЖБ в направлении снижения вертикальной жесткости, повышения устойчивости против действия боковых сил, обеспечения возможности изменения положения рельсов по высоте в пределах до 15—20 мм при помощи прокладок из полимерных материалов.
Скрепление рельсов: промежуточные крепления на ЖД пути, виды и назначения соединения со шпалами
При проектировании железнодорожных объектов важно уделять достаточное внимание всем элементам полотна. Поэтому мы всесторонне рассмотрим стыковые и промежуточные скрепления рельсов: выясним, что они собой представляют и какими могут быть, определимся с назначением, видами и типами, классификацией вообще. Также посмотрим на специфику монтажа при использовании различных опорных конструкций. Максимум полезной информации, чтобы вы могли понять, по каким принципам их выбирать и как использовать на практике.
Чтобы вы в полной мере представляли их важность, отдельно отметим, что они играют серьезную роль в определении геометрических параметров, пространственной жесткости и общей надежности колеи. От них также зависит, как подвижные части движущегося транспорта будут взаимодействовать с полотном.
Скрепления рельсов – что это такое?
Это ключевые элементы ВСП (верхнего строения пути) – приспособления, соединяющие металлоконструкции между собой и/или с основанием (то есть с деревянными/железобетонными шпалами).
Также востребованы при создании бесстыковой дороги, когда нужно, чтобы под воздействием внешних факторов смещались только концевые части плетей, а средние оставались неизменными даже при серьезных перепадах температуры. То, в каком количестве они будут использованы, напрямую повлияет на затраты при строительстве и эксплуатации. Важно помнить, что экономить на них небезопасно.
Зачем нужны рельсовые скрепления: их назначение, виды, описание
Помимо соединения, эти элементы решают следующие задачи:
Ключевыми точками для их применения становятся: цепи в створах со светофорами (маневровые, входные, выходные, проходные), границы блок-участков, электрифицированные линии, дороги с диспетчерской централизацией. И это достаточно разнообразные части ВСП, поэтому особенности их классификации мы подробно рассмотрим ниже.
Они делятся на две главные группы:
Фото стыкового крепления типа КД
Варианты обустройства стыков – на весу, на одной шпале или на сдвоенных. Между двумя зафиксированными изделиями проката обычно оставляют небольшой зазор, предусматривая тем самым возможность удлинения и расширения при росте температуры. Для перемещения концов технические отверстия делают овальными или круглыми. В последнем случае их сечение больше диаметра крепежных деталей.
Отдельно рассмотрим материалы исполнения и комплектацию данных элементов ВСП. Стыковые рельсовые скрепления состоят из набора болтов с шайбами и гайками, а также из накладок, но это в самом общем случае. Если же они изолирующие, то есть блокирующие электроток, тогда они либо обладают объемлющими накладками – несколькими прослойками и втулками из полиэтилена, фибры или текстолита, либо клееболтовые, когда стеклотканевая изоляция монолитно фиксируется на рельсе при помощи эпоксидного клея. Если токопроводящие, то являются штепсельными и выполняются из стальной проволоки. Привариваются к неиспользуемой грани головки металлоконструкции. Для обратной тяги их выполняют из медного троса.
Промежуточные элементы в свою очередь бывают:
Каждый вариант находит свое применение в зависимости от предполагаемых нагрузок на линию.
Рис. 1.1. Промежуточные скрепления
Фото крепление типа КБ
Отдельного внимания заслуживает особенность промежуточных рельсовых скреплений отлично сопротивляться продольному перемещению. Если выбраны раздельные элементы, то и дополнительной фиксации не потребуется, что удобно. Плюс, такая конструкция будет естественным образом защищена от «угона», то есть от продольного смещения вдоль путей, тем более если опорное основание будет лежать на щебеночном балласте. Это упругий слой, который поможет равномерно передать нагрузку на земляное полотно, а также сможет эффективно отводить воду от ВСП.
А вот смешанное или нераздельное соединение для защиты от «угона» необходимо дополнительно комплектовать противоугонами. Это пружинные скобы, которые защемляются на подошве двутавровой жд направляющей одним своим концом, а другим защелкиваются с противоположной стороны подошвы. Также могут быть оснащены прижимным клином, но обычно устанавливаются без него, так как тогда они максимально легкие и в них нечему ломаться (в наличии всего одна деталь). Такие устройства хорошо зарекомендовали себя на узко- и ширококолейных линиях, на одно- и двухпутных полотнах. Они просты в обслуживании и эксплуатируются длительное время, поэтому их установка экономически оправдана.
Похожие новости
Естественно, промежуточные рельсовые фиксаторы применяются для установки в определенном количестве (как любые другие), а не произвольно. На километр пути их понадобится от 40 до 90-100 штук, в зависимости от длины используемых металлоконструкций (стандартные Р-65 выпускаются по 25 и 12,5 м, но возможны варианты). Отдельно нужно подсчитать число закладных и клеммных болтов, гаек, шайб, накладок и резины, шурупов, костылей, уже упомянутых противоугонов, боковых упоров, скоб. Примерные данные есть в специальных таблицах – они станут удобным ориентиром для облегчения последующих вычислений.
Классификации рельсовых скреплений
Широко распространены следующие:
По исполнению клеммы все виды крепления рельсов к шпалам классифицируют на:
Все виды ЖД-скреплений рельс со шпалами также разделяются по типу монтажа – на следующие разновидности:
В рамках консультации специалисты компании ПромПутьСнабжение подскажут, какие товары нужны именно для вашего объекта. Мы же перейдем к рассмотрению опорного основания, материал исполнения которого тоже играет важную роль.
Рельсовые скрепления при деревянных шпалах
При нераздельных соединениях крепление осуществляется сразу с опорой через подкладку.
Раздельные – рельсовый жд металлопрокат скреплен только с подкладкой, а подкладка независимо соединена с опорой.
При смешанных жд профиль через подкладку соединяется с опорой, и, кроме того, она самостоятельно прикрепляется к опоре.
В настоящее время в постоянной эксплуатации находятся в основном два типа скреплений – костыльное скрепление Д (рис. 2.1) и раздельное скрепление КД (рис. 2.2, а). Применяется также скрепление Д4 (рис. 2.2, б).
Рис. 2.1. Костыльное скрепление Д
Подкладку к шпале принято пришивать двумя обшивочными костылями, а жд металлопрокат к шпале на прямых участках пути – костылями, расположенными диагонально. На кривых при необходимости направляющие к шпалам пришивают дополнительно костылями. Основными недостатками являются: смятие древесины под подкладкой и разработка костыльных отверстий, возможность напресовки снега и грязи под подошвой, что является причиной уширения колеи и схода подвижного состава.
В раздельном скреплении КД металлическая подкладка крепится к шпале четырьмя шурупами, а рельсовая балка прижимается к подкладке двумя жесткими П-образными клеммами и клеммными болтами. В отличие от Д обеспечивает постоянное прижатие к подкладке и позволяет производить регулировку по высоте до 14 мм. При этом обеспечивается стабильность ширины колеи и облегчается замена. Основной недостаток КД – его многодетальность и большая материалоемкость.
Скрепления типа Д4 отличаются многодетальностью и металлоемкостью. Они сильнее, чем костыли, зажимают рельсы и таким образом препятствуют угону. Могут использоваться при укладке бесстыкового пути. Между металлом и подкладкой укладываются прокладки разной толщины, что позволяет регулировать положение по высоте.
Рис. 2.2. Раздельное скрепление для деревянных шпал
а – типа КД; типа – Д4; 1 – двухвинтовая шайба; 2 – шуруп;
3 – подкладка; 4 – клеммный болт; 5 – клемма; 6 – подрельсовая площадка; 7 – прокладка под подкладку.
Наиболее распространены нераздельные, которые могут быть 2 видов:
Частным случаем на постсоветских и российских железных дорогах является скрепление Д. (расшифровка которого: Д – для деревянных шпал). Отличается наличием клинчатой ребордчатой подкладки и сразу двумя моделями монтажных элементов. Удерживает металлоконструкцию не только от бокового сдвига, но и от опрокидывания, но обладает тем же минусом, что у всех крепежей подобного типа прочность со временем ухудшается.
Кратко о размерах: диаметр наиболее распространенных шурупов – 22 и 24 мм, при длине 150 и 170 мм соответственно.
Внимание, оба варианта являются жесткими: в процессе их эксплуатации контакт между деталями постепенно нарушается, что приводит к убыстрению износа между элементами ВСП. Чтобы предотвратить преждевременный выход полотна из строя, нужно обеспечить упругую связь, которую неуклонно совершенствуют конструкторы разных стран.
Наглядное изображение промежуточного крепления подкладкой КД
Рельсовые скрепления при железобетонных шпалах
Скрепления для железобетонных шпал могут быть:
Актуальны следующие их разновидности:
Наиболее распространенным промежуточным скреплением для железобетонных шпал является раздельное скрепление КБ с жесткими клеммами. Типовое раздельное клеммно-болтовое скрепление работает в главном пути более 50 лет. В таком скреплении рельс прижимается к подкладке двумя жесткими клеммами, а подкладка крепится к шпале двумя закладными болтами. Основными недостатками скрепления КБ является его многодетальность (21 деталь), материалоемкость (41,6 т металла и 2,1 т полимеров на 1 км пути) и большое количество болтов (16 тыс. болтов на 1 км). Степень натяжения болтов быстро ослабевает, что требует регулярной и частой проверки, смазки и подтяжки.
Бесподкладочные упругие нераздельные скрепления ЖБР с прутковой клеммой обладают большей, чем у КБ, стабильностью натяжения болтов. недостаток таких скреплений – высокая трудоемкость при сборке и недостаточная стабильность ширины колеи в кривых. Разновидностями таких скреплений являются скрепления ЖБР-65П и ЖБР-65Ш.
В модернизированном подкладочном скреплении ЖБР-65П вместо плоских клемм применены пружинные прутковые и металлическая подкладка. Бесподкладочное шурупно-дюбельное скрепление ЖБР-65Ш имеет два шурупа, которые ввинчиваются в дюбели, заделанные в шпалу, и прижимают клеммы к подошве рельса.
Фото промежуточное скрепление ЖБР на шурупе
Схема ЖБР на шурупе
Основным недостатком скреплений ЖБР и АРС является недостаточная обеспеченность стабильной ширины колеи в кривых участках пути, особенно в крутых кривых. Причиной этого является плохое качество полимерных элементов скреплений.
Рис. 4.4. Нераздельное упругое анкерное скрепление АРС-4
1 – упругая клемма; 2, 3 – монорегулятор-фиксатор; 4 – подклеммник; 5 – анкер; 6 – изолирующий уголок; 7 – резиновая прокладка.
Фото промежуточное скрепление АРС 4
Мы подробно рассмотрели назначение рельсовых скреплений, их основные виды и особенности, и фото тоже помогут вам определиться. А чтобы выбор был еще проще, обращайтесь за консультацией в «ПромПутьСнабжение».
