Как устроены адаптивные фары и в чем их преимущество
Адаптивные фары отличаются от обычных тем, что направляют лучи света в ту сторону, куда поворачивают колеса. Благодаря «умным» фарам, поворот полностью просматривается уже в тот момент, когда водитель только начинает поворачивать руль. Фары, которые буквально «следуют» за поворотом руля, – раньше это казалось фантастикой, а уже сейчас эта дополнительная опция доступна для многих автомобилей.
Устройство и принципы работы адаптивных фар
Система адаптивных фар включает в себя бортовой компьютер, датчики, реагирующие на поворот руля и другие показатели изменения движения автомобиля. Среди них: скорость, положение автомобиля относительно вертикальной оси и даже стеклоочистители. Последние влияют на адаптивные фары следующим образом: при активации стеклоочистителей фонари опускаются, а затем возвращаются на прежний уровень.
Впервые адаптивные фары для подсветки поворота появились на Citroen 2CV 1948 года. Водитель управлял изменением направления света по горизонтали при помощи механического рычага в салоне
Сами фары оснащены шаговым электромотором, который поворачивает их в нужном направлении. При этом он работает сверхточно — угол поворота может быть ничтожно мал, а также может быть разным для правой и левой фары: при повороте направо правая фара поворачивается на максимум (который составляет 15 градусов), тогда как угол поворота левой составляет половину от этого значения. В конструкции AFS используются исключительно биксеноновые лампы. А благодаря тому, что систем компьютеризирована, все ее действия точные и при этом плавные: световые лучи своими перемещениями не будут отвлекать водителя от дороги.
Важной особенностью этой системы является то, что фары могут поворачиваться не только по горизонтали, но и по вертикали. Эта функция особенно полезна при движении по холмистой местности — при подъеме фары опускаются, чтобы не ослепить встречного водителя, а на спуске, наоборот, приподнимаются, освещая таким образом следующий участок дороги.
AFS имеет связь с системой курсовой устойчивости — при срабатывании EPS фары перестают реагировать на движение руля, чтобы избежать лишних манипуляций при хаотичном кручении «баранки». Система вновь активируется, если водитель повернет руль на достаточно большой угол.
Mercedes-Benz предлагает владельцам автомобилей марки систему управления не только ближним, но и дальним светом фар
Еще одна полезная функция этой системы — датчики могут реагировать на свет фар встречного автомобиля при его приближении. В этой ситуации электромотор приводит в движение фары и опускает их вниз на несколько градусов, предотвращая таким образом ослепление водителя впереди. После фары принимают прежнее положение.
Кстати, опущенные вниз адаптивные фары работают аналогично противотуманкам: свет рассеивается в полуметре от поверхности дорожного полотна, не «выхватывая» из воздуха отдельные капли.
BMW, Toyota, Skoda и Opel[ устанавливают систему AFS на свои автомобили с 2003 года
Также адаптивные фары могут работать в нескольких режимах. Первый будет особенно полезен для тех, кто часто оказывается на темных магистралях. Он и получил такое название — магистральный. В этом режиме фонари светят мощно и ярко, опускаясь при приближении встречного автомобиля. Второй режим называется загородным и является аналогом ближнего света. AFS также имеет свой режим для города — его особенностью является расширенное световое пятно. Это весьма эффективно для движения по плохо освещенным улицам — фонари буквально «выхватывают» из темноты обочины и тротуары, а также незаметных пешеходов. Эксперты оценивают систему адаптивных фар как крайне эффективную: по статистике, автомобили, оснащенные AFS или AFL, попадают в ДТП на 40% реже, чем автомобили со стандартными фарами.
Несмотря на то, что эта система является сравнительно новой разработкой, специалисты продолжают еще совершенствовать. Так, не исключается появление адаптивных «стопов» — планируется, что они будут предупреждать едущего позади водителя не только о торможении автомобиля, но и о том, с каким усилием водитель нажимает на педаль тормоза: если водитель применил экстренное торможение, то фары загорятся ярче.
В ближайшем будущем автомобильную оптику могут ожидать еще большие изменения. Не исключено, что вместо двух фонарей автомобили будущего получат светоизлучающую оптоволоконную систему, при помощи которой будут «общаться» бортовые компьютеры встречных машин.
Система адаптивного освещения. Как это работает.
Система адаптивного освещения
Одной из «изюминок» Škoda Superb являются биксеноновые фары с системой освещения поворота и системой адаптивного освещения дороги (AFS). Данные системы впервые появились на автомобиле Škoda. Система может быть дополнена функцией освещения поворота передних противотуманных фар, которая известна по моделям ŠkodaRoomster и ŠkodaFabia II. В соответствии со стандартами для ксеноновых фар передние фары оснащаются системой автоматической регулировки наклона (LWR). Кроме того, на модели Škoda Superb данная система была дополнена функцией превентивного динамического управления.
Система освещения поворота и система адаптивного освещения дороги (AFS)
Система освещения поворота является частью системы адаптивного освещения дороги (AFS).
Благодаря данной системе фары могут освещать повороты малого и большого радиуса за счёт
автоматического отклонения пучка света фар в соответствии с углом поворота рулевого колеса. Кроме того, изменение направления пучка ближнего/дальнего света фар может управляться системой адаптивного освещения дороги (AFS). В этом случае направление пучка света регулируется в зависимости от условий движения с помощью так называемых режимов
освещения (например, движение в городе или по магистрали). Управление перечисленными системами осуществляется блоком управления системы адаптивного освещения дороги.
Для поворота и коррекции пучка света одной фары используются два шаговых электродвигателя. Один из них поворачивает проекционную линзу газоразрядной лампы, другой наклоняет её. Оба шаговых электродвигателя расположены в передних фарах.
Условия включения системы освещения поворота и режимов системы AFS.
– Переключатель освещения находится в положении auto.
– Включен ближний/дальний свет фар (на основании данных полученных от датчика освещённости в результате низкой интенсивности окружающего света).
– Функция «туристическое освещение» отключена.
– Скорость движения автомобиля более 10 км/ч — освещение поворота.
– Скорость движения автомобиля более 15 км/ч — режимы системы AFS.
Режимы освещения и функции системы AFS
Междугородний режим ©.
Освещение дороги перед автомобилем в данном режиме напоминает обычный ближний свет фар. Междугородний режим является режимом по умолчанию, т. е. он включен всегда, если не выбран другой режим на скоростях 0-15 км/ч и 50-90 км/ч.
Междугородний режим в дождливую погоду (C1).
В данном режиме уменьшается эффект ослепления водителей движущихся навстречу автомобилей, который возникает в результате отражения лучей света от влажной дороги. Граница освещения становится шире и короче (проекционная линза фары со стороны водителя поворачивается влево и наклоняется, проекционная линза фары со стороны переднего пассажира только наклоняется).
Условия включения режима освещения в дождливую погоду:
– переключатель освещения находится в положении auto;
– низкая интенсивность окружающего света;
– скорость движения автомобиля составляет 15–70 км/ч;
– стеклоочистители работают более 2 минут;
– функция «туристическое освещение» отключена.
Режим освещения в дождливую погоду отключается в следующих случаях.
1. Скорость движения автомобиля превышает 70 км/ч.
2. Стеклоочистители не работают более 8 минут.
3. Переключатель освещения находится в положении «ближний свет фар».
Городской режим (V).
Городской режим освещения предназначен для лучшего освещения прилегающих к траектории движения автомобиля элементов дороги, например, тротуаров, перекрестков, пешеходных переходов и пр. Благодаря этому повышается безопасность движения по городским улицам. В данном режиме граница освещения расширяется. Во избежание ослепления водителей движущихся навстречу автомобилей граница освещения укорачивается, т. е. проекционная линза фары со стороны водителя поворачивается влево и наклоняется, проекционная линза фары со стороны переднего пассажира остаётся в изначальном положении*. К преимуществу городского режима освещения следует отнести его эффективность при движении по плохо освещенным улицам деревень и небольших городов. Режим задействуется при скорости движения автомобиля 15-50 км/ч.
Режим движения по магистрали (E).
При движении с высокой скоростью, например, по магистрали, необходимо, чтобы перед автомобилем был освещён больший участок дороги чем, например, при движении по городу. Благодаря этому у водителя есть больше времени для принятия решения, объезда препятствия и пр. В режиме движения по магистрали граница освещения удлиняется, но таким образом, что полоса движения освещается больше (проекционные линзы обеих фар подняты, а проекционная линза фары со стороны водителя немного повернута влево)*. Данный режим разделён на несколько подрежимов (E2, E1, E), сменяющих друг друга, начиная со скорости 90 км/ч. Световой пучок обеих фар удлиняется с ростом скорости. Однако в сравнении друг с другом граница освещения обеих фар отличается.
Переход из городского режима освещения в режим движения по магистрали осуществляется постепенно, чтобы водитель освоился с ним. Наибольшая эффективность режима освещения при движении по магистрали достигается, когда скорость автомобиля превышает 120 км/ч.
Функция «туристическое освещение».
При управлении автомобилем в стране с движением по другой стороне водители движущихся навстречу автомобилей будут ослеплены. Причиной этого является распределение и направление пучка света фары со стороны переднего пассажира. Во избежание этого в автомобиле и предусмотрена функция «туристическое освещение». При задействовании данной функции проекционные линзы обеих фар наклоняются, что приводит к укорачиванию границы освещения. Кроме того, они слегка поворачиваются влево* на различный угол.
AFS — cистема адаптивного освещения
Сегодня расскажу о установке на свою машину штатной системы освещения дороги (Advanced Frontlighting System)

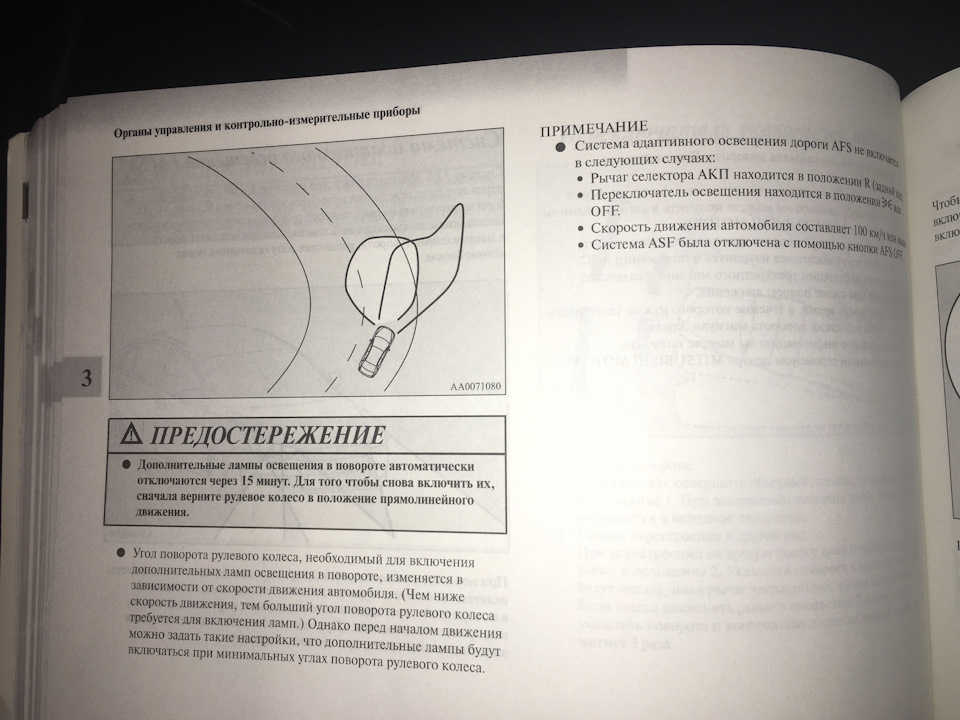

Вот пара картинок из мануала
От части из-за этой системы я и захотел установить штатные ксеноновые фары
Так как у меня до рестайлинговый Lancer с механической КПП, вся необходимая проводка для системы AFS в машине присутствует и мне оставалось докупить :
Лампы Н11

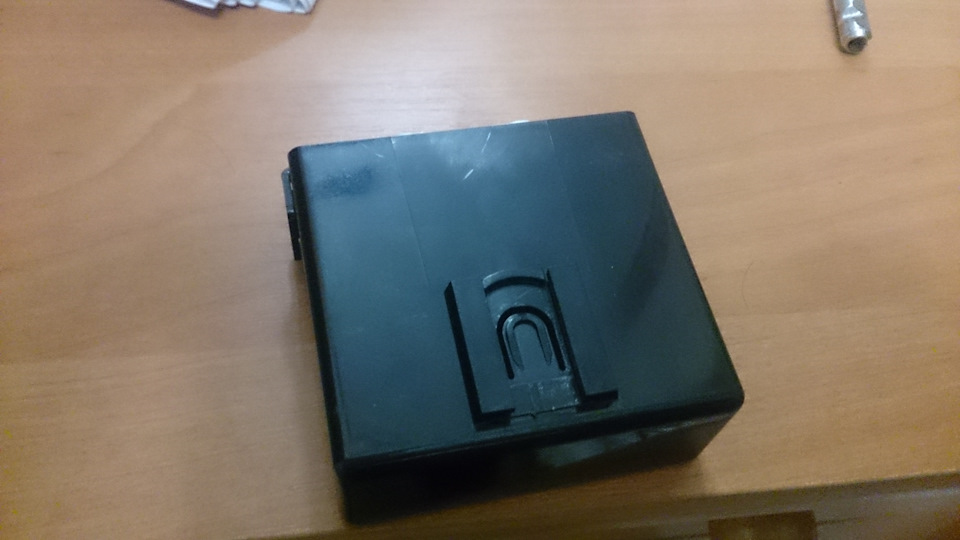

Блок управления AFS — 8634a027

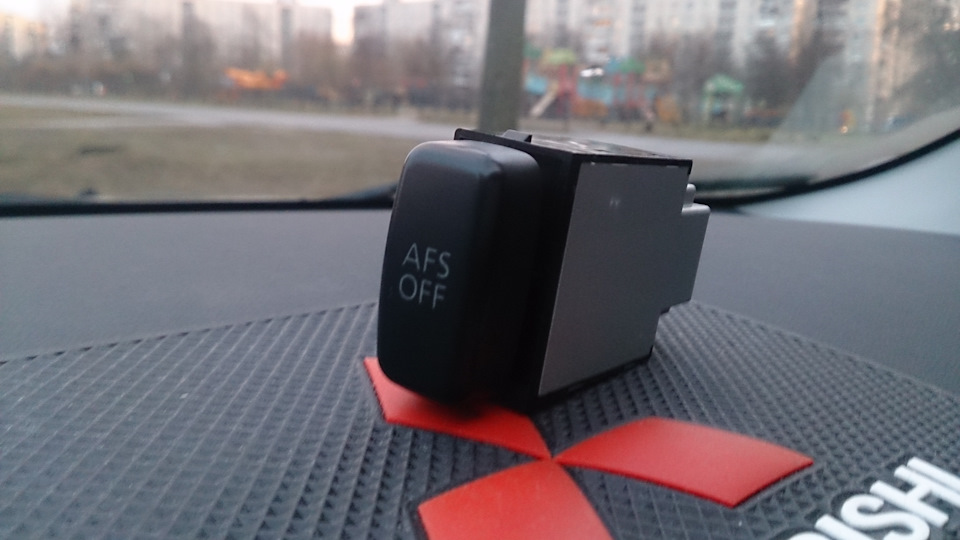

Кнопку отключения системы — 8610a018

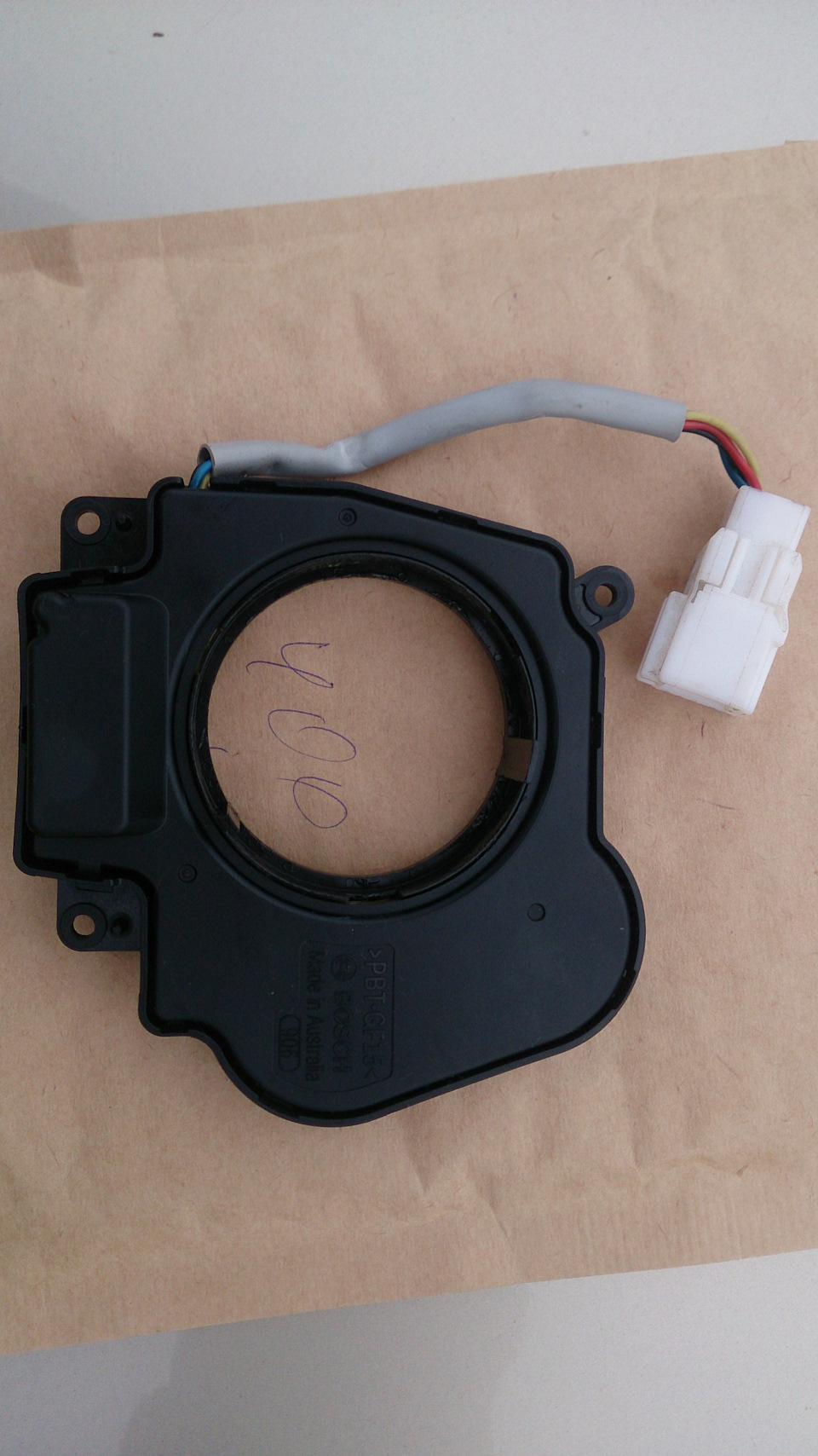

Датчик поворота руля — 8651a086

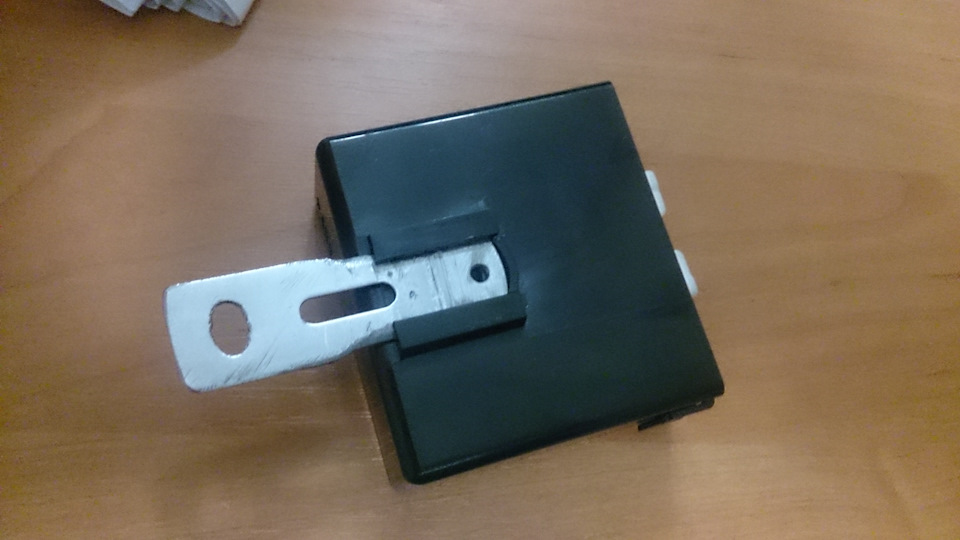

Блок мне достался без кронштейна, но его я сделал сам из металлической пластины

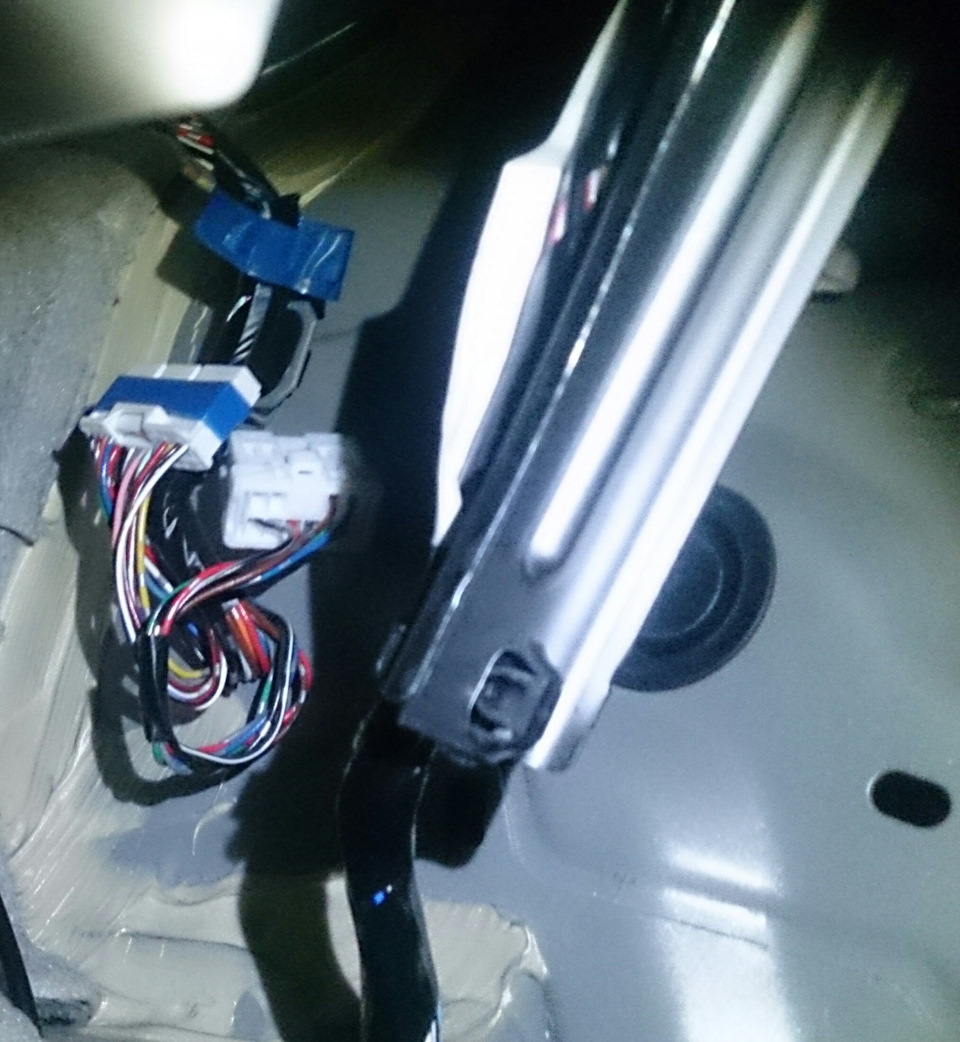

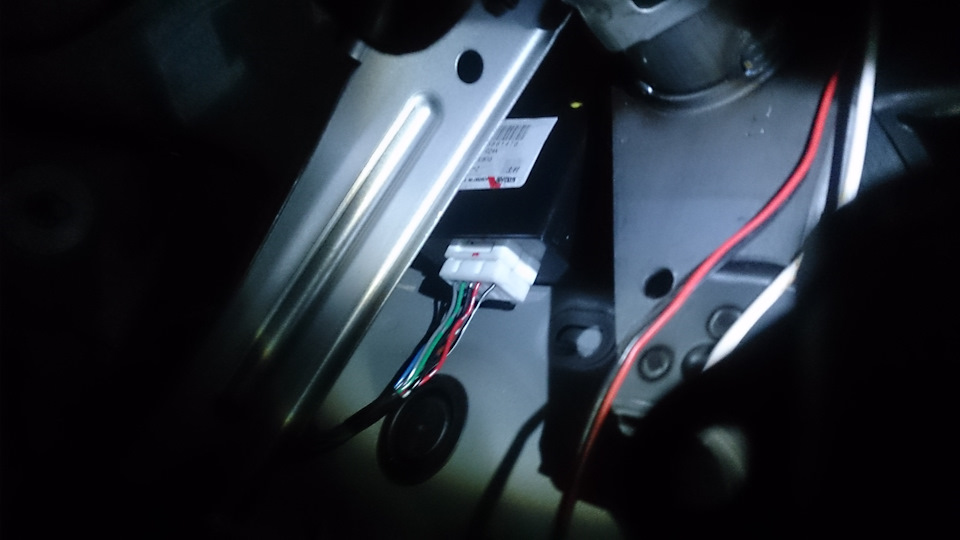

Место установки блока и разъём для него находятся за бардачком с правой стороны
Для установки датчика поворота руля нужно снять сам руль и блок подрулевых переключателей.
Саморезы для крепления датчика у меня были. Их номер MF456086
Кнопка отключения системы устанавливается рядом с регулятором корректора фар.

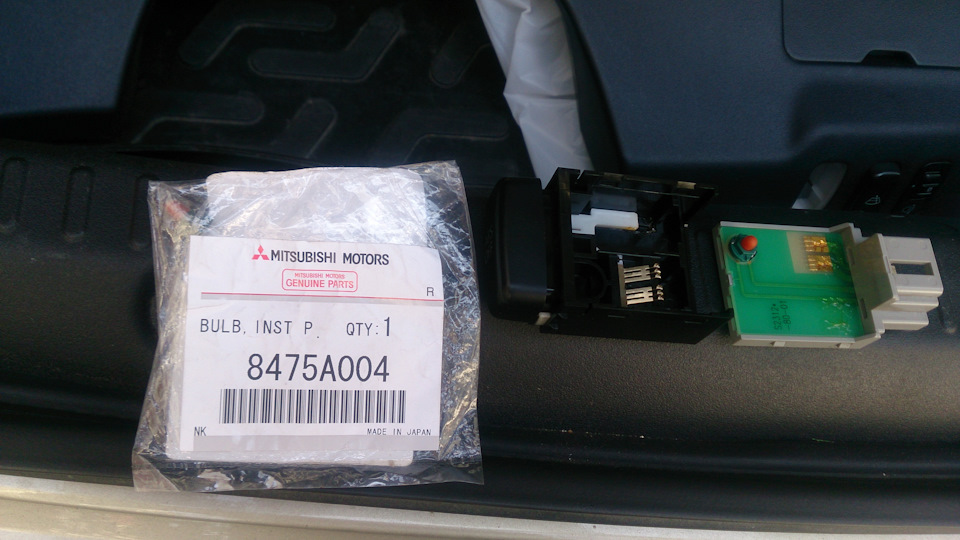

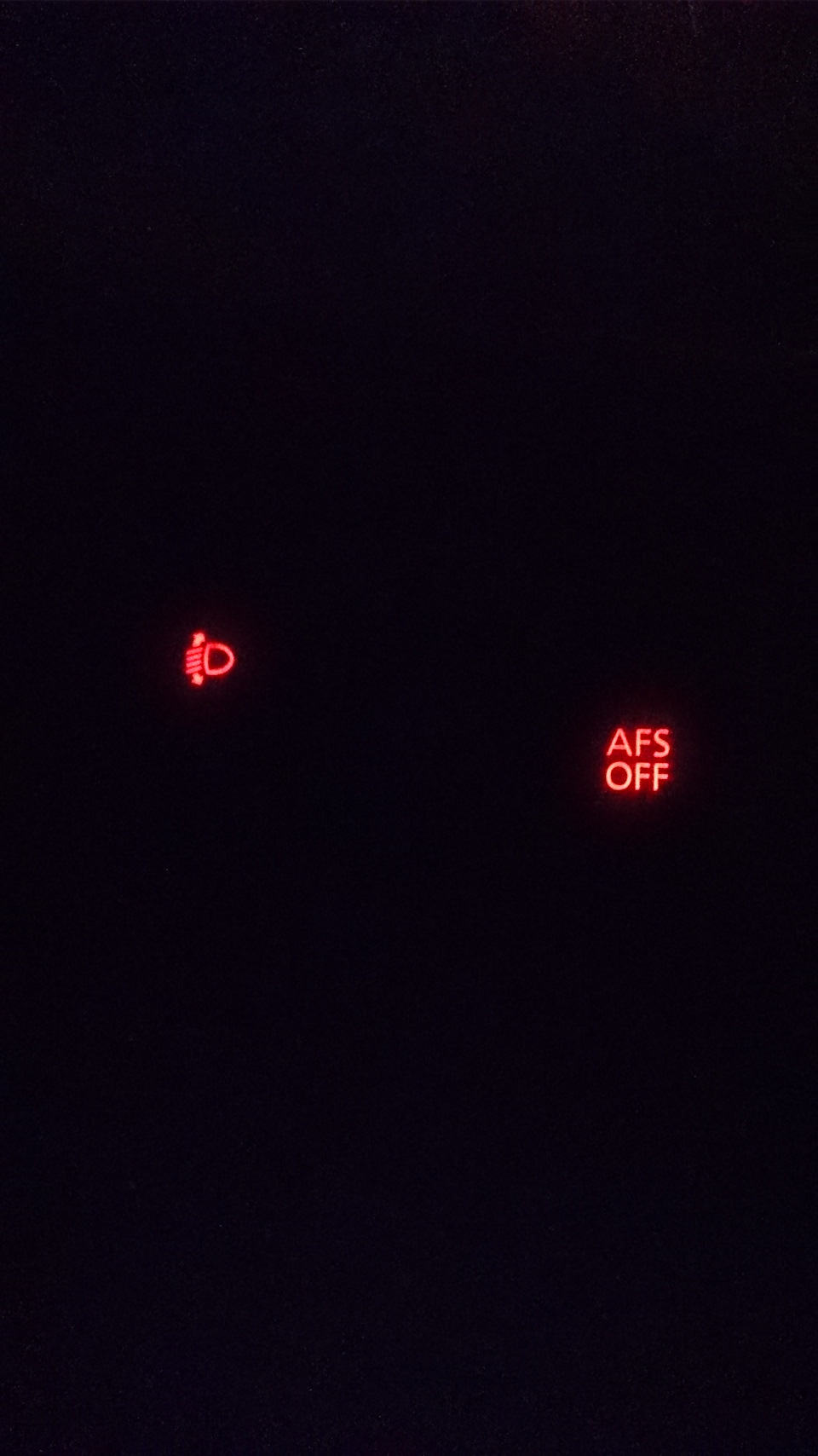

Кнопка оказалась с перегоревшей лампой подсветки, которую пришлось заменить.
Такую же лампу я уже устанавливал в регулятор корректора
Когда всё установлено, нужно откалибровать датчик положения руля и активировать систему.
Всё это я установил и активировал за 2 месяца до установки ксеноновых фар поэтом пришлось ездить с ошибкой «afs» на приборной панели.
Когда я установил фары, включил их и повернул руль — ошибка пропала.

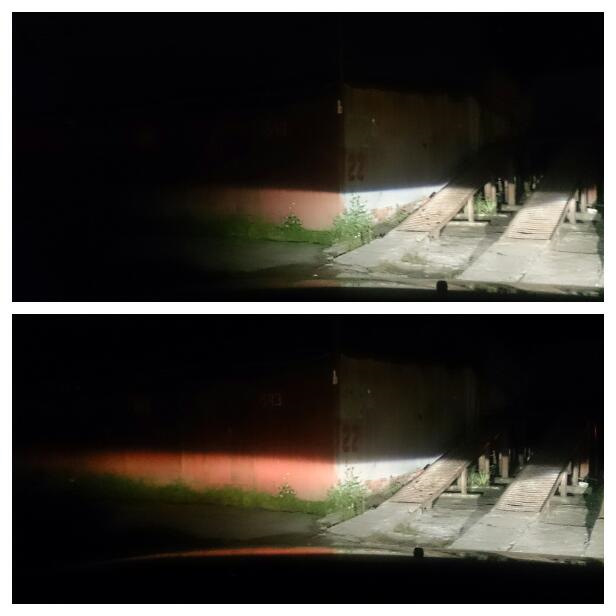

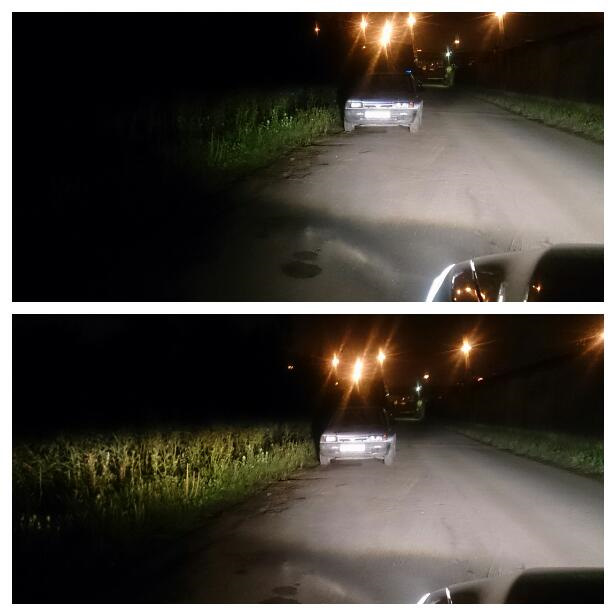

Так как в СПБ все улицы имеют искусственное освещение, работу системы сложно оценить. Пришлось ехать в гаражи.

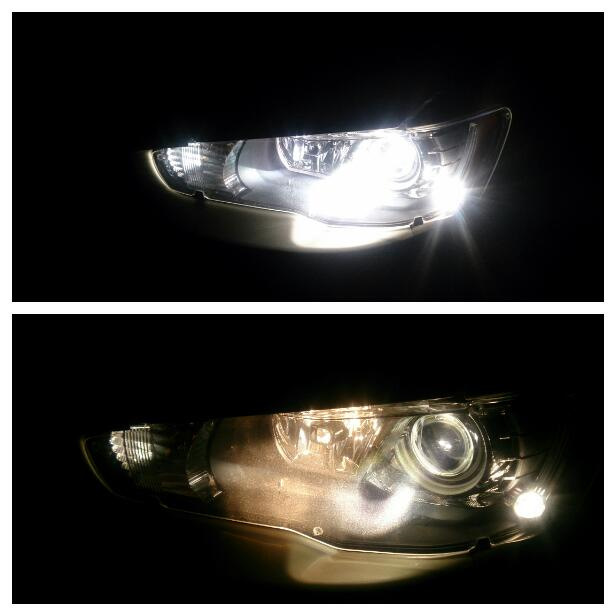

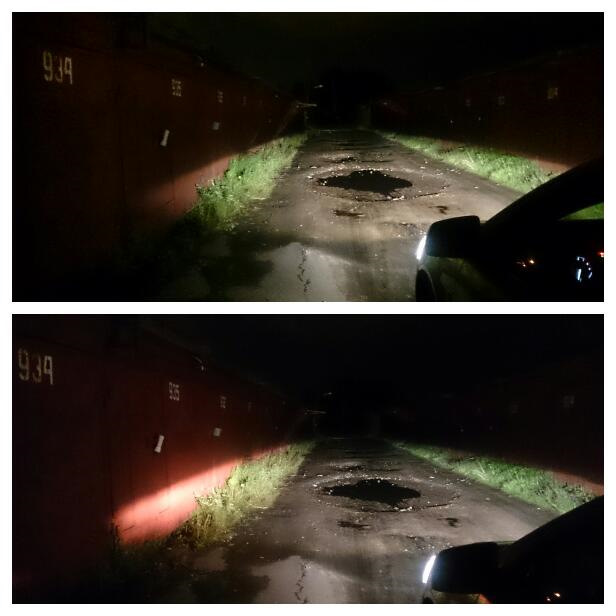

Система работает корректно, при повороте руля более чем на 90 градусов в фаре включается лампа в доп секции, но и без неё света достаточно. Я рассчитывал что толку от неё будет больше. Может в полной темноте эффект от неё более заметный, но я очень редко бываю в таких местах.
Так что для меня эта доработка оказалась бесполезной. Хорошо что цена вопроса относительно не высокая и не требует больших трудозатрат.
Система не работает при движении задним ходом и на скорости больше 100 км/ч.
PS: Из-за ограничения количества фотогорафий, в теме про установку фар не хватило места для фотографии с результатом — добавлю её здесь
Что такое адаптивные фары в автомобиле и как они работают?
Стандартного освещения для поездки в ночное время суток или в плохие погодные условия бывает недостаточно. При поворотах свет попадает не на весь участок дороги, что может негативно отразиться на безопасности движения. Для предотвращения подобных ситуаций производители автомобилей начали исследования в сфере оптических систем и разработали адаптивные фары. Они изменяют световые режимы в зависимости от внешних условий, включая погоду, время суток и ситуацию на дороге.
Что такое система адаптивного освещения в автомобиле?
Система адаптивного освещения транспортного средства создана для увеличения безопасности во время движения. Умные фары, установленные на машины, больше не требуют ручной регулировки, поскольку все изменения происходят автоматически. Система интегрирована с различными модулями автомобиля и управляется электронным блоком, который обрабатывает информацию о внешней среде и изменяет режим работы и яркость оптики.
Рассмотрим наиболее распространенные примеры, когда стандартных режимов головного света недостаточно:
Система может адаптировать интенсивность освещения и оптику для поворотов исходя из внешних условий.
Назначение и режимы работы
Адаптивные фары позволяют увеличить безопасность движения при плохих погодных условиях и улучшить видимости пути следования. Это реализовывается благодаря конструктивным особенностям системы и наличию блока электронного управления. Адаптивная оптика, в зависимости от типа автомобиля и установленных датчиков, может обеспечить до шести режимов работы света:
Система определяет и подсвечивает пешеходов на дороге и обочине, что снижает риск возникновения ДТП.
Виды адаптивных систем
Большое количество аварий на дорогах в ночное время суток происходит из-за плохой освещенности. Водители не видят препятствия на дороге, точный радиус поворота, движущихся пешеходов или велосипедистов. Все это приводит к опасным ситуациям и увеличивает вероятность аварии. Чтобы справиться с проблемой, производители разработали умные фары. В зависимости от конструктивных особенностей и принципа работы различают два основных вида решений:
Несмотря на разные названия и конструктивные отличия, оба решения имеют похожий функционал.
Устройство и принцип работы системы AFS
Разработка AFS от Volkswagen — решение для адаптивного и динамического головного освещения, которое изменяет направление светового потока. В автомобиле устанавливаются ксеноновые фары с системой регулировки наклона (LWR), специальный датчик AFS и блок управления, связанный с другими модулями транспортного средства для получения данных и изменения угла освещения. Рассмотрим, как работают штатные адаптивные фары:
Для включения системы AFS необходимо поставить переключатель в режим Auto. Исходя из скорости движения, система будет изменять параметры света.
Блок управления AFS активно распознает повороты, стандартное движение в городских условиях и по трассе, а также анализирует информацию с других модулей автомобиля для распознавания плохих погодных условий.
Устройство и принцип работы системы AFL
Разработка AFL от компании Opel — комбинированный вариант управления освещением, который реагирует на угол поворота руля и включает в работу дополнительные лампочки в фарах. Главная особенность системы заключается в том, что AFL начинает отслеживается угол поворота руля и изменять направление света только на высоких скоростях движения. Во всех остальных случаях маневрирования электронный блок просто включает дополнительную лампочку подсветки.
Критическая скорость движения для изменения угла освещения составляет 70 км/час.
В адаптивных фарах AFL используются специальная оптика, которая обеспечивает одинаковую интенсивность света при дальнем и ближнем режиме работы. К дополнительным свойствам системы необходимо добавить:
Адаптивные фары обеспечивают яркий и интенсивный световой поток и позволяют забыть про ручное управление освещением. Больше не нужно думать о встречных машинах и переключении режима работы света. Главный недостаток AFL — дороговизна и сложность ремонта фар при повреждениях.
Что значит надпись AFS OFF?
Надпись AFS OFF на приборной панели говорит о том, что адаптивная работа фар отключена. Если система намеренно не выключалась, необходимо повторно активировать функцию и уведомление пропадет. Если не помогло, то причины, почему появляется AFS OFF могут быть связаны с неисправностями:
При возникновении подобной неисправности для начала стоит детально изучить инструкцию по эксплуатации автомобиля, если решение не найдено – обратиться в сервис за диагностикой.
Как называются подобные системы у разных производителей?
Производители автомобилей стараются следить за новинками рынка, которые направлены на увеличение безопасности и комфорта вождения. Разработкой систем адаптивного освещения занимаются следующие компании:
Что такое система AFLS?
Техническое решение адаптивных фар от компании Mazda, которое управляет наклоном оптики по вертикали и горизонтали. Система AFLS выполняет следующие функции:
Максимальная компенсация по вертикали составляет 7 градусов. Большие наклоны не допускаются, чтобы не слепить встречных водителей.
В ближайшем будущем оптические системы автомобиля будут кардинально изменяться. Об этом свидетельствуют адаптивные и матричные фары, которые значительно увеличивают безопасность езды и освещение на дороге. Водители смогут сосредоточиться на поездке, не думая о переключении света.
О системе адаптивного освещения AFS в машине
Каждому водителю известно, что включения света фар зачастую бывает недостаточно для адекватной оценки дорожной ситуации в тёмное время суток. Чаще всего такие ситуации возникают при прохождении поворотов, когда отдельные участки дороги оказывается в слепой зоне, то есть не освещенными. В таких случаях водитель может допускать ошибки, приводящие к различным неприятным последствиям. Именно поэтому автопроизводители начали проводить интенсивные исследования в данном направлении. Адаптивное освещение как альтернатива обычному впервые была предложена автоконцерном Volkswagen. Поначалу это было не самое совершенное устройство, но со временем его полезность была признана всеми. Массовое внедрение видеокамер только добавило популярности адаптивным фарам. Способность максимально приспособиться к постоянно изменяющейся дорожной обстановке оказалось весьма востребованной. В качестве примера можно привезти очень распространенную ситуацию, когда на достаточно пустынной трассе водитель едет с включенным дальним светом фар. Если навстречу движется автомобиль, пускай даже относительно редко, приходится практически постоянно переключаться на ближний свет. Использование адаптивного освещения позволяет обходиться без этого раздражающего многих водителей переключения, ослепления других водителей при этом не происходит.
Принцип работы адаптивного освещения дороги.
Функции системы AFS
В переводе с английского словосочетание Advanced Frontlighting System означает «система адаптивного освещения поворотов». По сравнению с обычными фарами это является эволюционным усовершенствованием, поскольку предполагает использование различных методов подстройки под конкретные дорожные условия. Более того, имеется достаточно широкое поле деятельности для компаний, пекущихся о безопасности водителей и пассажиров. Так что можно ожидать, что существующие адаптивные системы освещения будут совершенствоваться и далее.
Что же умеет современная система AFS?
Основной функционал таких устройств — это адаптация вхождения в повороты, а также изменение интенсивности освещения, которое производится автоматически с учётом скорости движения автотранспортного средства. Поскольку в автомобиле при повороте колёс поворот передней части с жёстко установленными фарами происходит с запаздыванием, световой луч не успевает выхватить те участки дороги, которые требуется. Система AFS позволяет решить эту проблему. Она включает три основные компоненты:
Первые версии адаптивных систем освещения AFLS могли только освещать слепые зоны при прохождении поворотов, однако добавление видеокамер предоставило возможность автоматически регулировать интенсивность светового луча. Таким образом, у водителей появляется возможность двигаться с постоянно активированным дальним светом, и при этом не происходит ослепления встречных автомашин. В настоящее время разработкой подобных систем занимается не только крупные автопроизводители, но и отдельные независимые компании. Среди наиболее известных можно выделить Hella, AllAutomotive Lightning, Valeo.
Отметим, что большое количество аварий в темное время суток до появления адаптивных систем освещения происходило именно по причине невозможности получения водителем детальной визуальной информации о состоянии дороги. Внезапное возникновение перед автомобилем дикого животного, велосипедиста или иного крупного предмета резко увеличивали вероятность возникновения аварийной ситуации. Обочина дороги, как правило, освещается недостаточно, поскольку правильно отрегулированные, но жёстко установленные фары предназначены для освещения дороги преимущественно по направлению движения транспортного средства. Работу адаптивного освещения лучше всего проиллюстрировать на примере обычного фонарика. Если его закрепить на голове или одежде, то он будет освещать только тот участок пространства, который расположен непосредственно перед осветительным прибором. Всё, что находится сбоку, остаётся невидимым. Но достаточно взять фонарик в руку, чтобы существенно расширить его возможности. Легкое движение кисти — и вы видите то, что происходит вокруг вас.
Отметим, что если рассматривать мототехнику, то здесь ситуация несколько иная: существует подотряд мотоциклов /скутеров, местоположение фар у которых – передний щиток. В этом случае поворот руля не приводит к немедленному повороту фар, то есть эти ТС можно сравнить с обычным автомобилем. Напротив, на мототехнике, где световые приборы устанавливаются непосредственно на руле (например, скутеры Vespa), его поворот приводит к синхронному повороту светового луча, то есть такие системы можно условно назвать адаптивными. Согласно официальным данным европейских страховых компаний, оборудованные адаптивной оптической системой транспортные средства примерно на 35-40% реже попадают в серьёзные ДТП. Так что система AFS в автомобиле – отнюдь не дань моде, как считают многие даже бывалые автомобилисты.
Устройство, принцип работы
Функционал типичной системы адаптивного освещения включает следующие режимы:
Рассмотрим два наиболее часто используемых варианта использования адаптивного освещения на современных моделях автомобилей.
Система AFS
Большинство автопроизводителей использует именно эту аббревиатуру при конструировании систем адаптивного освещения. Ранее отмечалось, что впервые этот принцип был применён компанией Volkswagen. Первоначально единственной функцией системы было изменение положения головных фар при вхождении в повороты. Расчётом угла поворота световых приборов занимается микропрограмма, подающая соответствующие сигналы на исполнительное устройство в зависимости от угла поворота руля. При этом угол поворота фар будет разным. Тот световой прибор, который расположен с противоположной стороны поворота, поворачивается на меньшее значение угла, чем внутренняя фара. О том, что автомобиль начинает совершать маневр, требующий активации одного из режимов системы, будут свидетельствовать показания следующих датчиков:
Отметим, что на некоторых модификациях режим адаптивного освещения можно отключить. Так что если у вас на панели приборов высвечивается словосочетание AFS OFF, это свидетельствует о том, что вы намеренно или случайно отключили данную функцию. Чтобы воспользоваться возможностями AFS, просто нужно нажать на эту кнопку повторно. Системы адаптивного освещения в состоянии работать только с биксеноновыми световыми приборами. Если вы хотите самостоятельно установить эту систему на свой автомобиль, от вас потребуется отличные технические знания автомобиля и всех его компонентов, так что лучше доверить эту работу профессионалам.
Система AFL
Упреждающее адаптивное освещение – сравнительно редко встречающаяся разновидность адаптивных осветительных систем, используемая в настоящее время на автомобилях немецкого автоконцерна Opel. Работа систем данного класса отличается от общепризнанного аналога наличием комбинированных режимов: освещение дорожного полотна при повороте руля обеспечивается поворотом головных фар плюс использованием дополнительных световых приборов. При движении на большой скорости главенствующий принцип функционирования AFL системы такой же — головные фары машины поворачивается, ориентируясь на текущее положение руля, отслеживаемое датчиком. Но при падении скорости до уровня 70 километров/час происходит включение дополнительных фар. Их основная функция – обеспечение более обширного угла освещения. Подобная возможность особенно привлекательна при осуществлении достаточно резких поворотов и дефиците свободного пространства, или же при проезде перекрестков, поскольку в этом случае практически все участки дороги освещены хорошо.
Достоинства и недостатки адаптивного освещения
По сравнению с обычными фарами, которыми оснащаются все автомашины, система адаптивного освещения автомобильного полотна AFS характеризуется следующими преимуществами глобального характера:
Дополнительные преимущества системы AFL:
Недостатки тоже есть: наличие системы удорожает автомобиль, а сложность конструкции делает практически невозможным самостоятельный ремонт.
Но увеличение безопасности того стоит. Отметим, что установка подобных систем возможна далеко не на все автомобили. Скажем, если вы обладатель вазовской классики, об этом оборудовании можно и не мечтать. Тем не менее прогресс не стоит на месте, и в среднесрочной перспективе можно ожидать появления систем адаптивного освещения следующего поколения, характеризующихся расширенным функционалом. Каким он будет – сегодня могут сказать только разработчики. В любом случае система адаптивного головного освещения в повороте, которой сегодня оснащаются только топовые комплектации, постепенно будет переходить в разряд стандартного оборудования.
