Силовые сборки
Компания «Протон-Электротекс» занимается разработкой и производством силовых сборок по индивидуальным запросам клиентов.
В зависимости от требований и запросов клиента, «Протон-Электротекс» разрабатывает следующие типы силовых сборок.
Высоковольтные импульсные тиристорные ключи
Основные особенности силовой сборки:
Данные сборки успешно применяются в импульсных разрядных устройствах для мощных лазеров, установок и систем намагничивания.

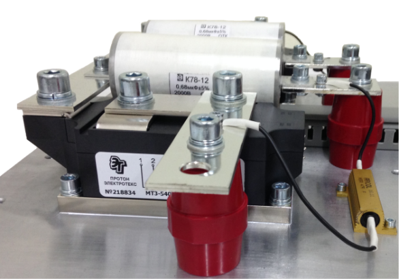

Трехфазные ключи переменного тока
Данный тип силовой сборки успешно применяется в устройствах планового пуска для асинхронного электропривода, статических ключей переменного тока для источников бесперебойного питания, для установок быстрого аварийного ввода резерва.
Блоки силовых выпрямителей
Основные особенности силовой сборки:
Данный тип силовых сборок успешно применяется в мощных источниках питания, преобразователях частоты, тяговых электроприводах, выпрямителях гальванических установок, установках заряда аккумуляторов.

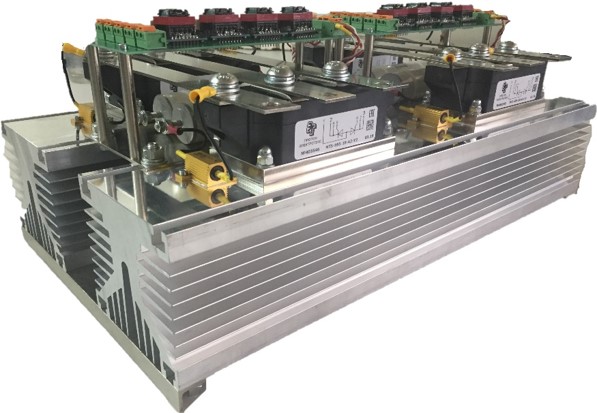

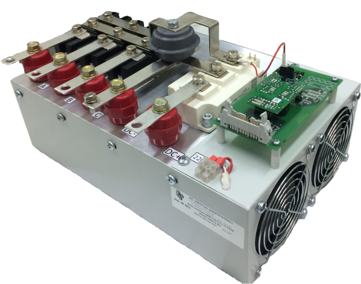

Инверторные ячейки:
Данный тип силовых сборок успешно применяется в преобразователях частоты, тяговых электроприводах, инверторах для возобновляемых источников энергии.
Все силовые блоки, помимо полупроводниковых ключей, по требованию клиента, могут быть укомплектованы снабберными цепями, резистивными делителями, датчиками токов, напряжения и температуры, драйверами.
Основные преимущества использования силовых сборок «Протон-Электротекс»
ЭлектроСтройМонтаж
Сборка силовых щитов (ЩС)
Основная функция любого силового щита заключается в обеспечении, качественного, безопасного и бесперебойного или быстро-восстанавливаемого электроснабжения соответствующему потребителю электроэнергии.
Щит силовой (ЩС) — это общее понятие. В зависимости от конкретного назначения различают:
По способу расположения делят:
По материалу изготовления — на металлические и пластиковые. Сертифицированные устройства изготавливаются и монтируются в соответствии с существующей нормативной базой, с соблюдением требований пожарной и электробезопасности. Они не должны допускать утечек, перегрузок и замыканий.
Производство и установка щитов освещения (ЩО), щитов квартирных (ЩК), щитов распределительных (ЩР)
Монтаж ЩС (силового щита) производиться в такой последовательности. Вначале устанавливается и закрепляется само изделие. Затем через места, предусмотренные конструкцией, вводятся входящие и исходящие кабели для токов повышенных частот, после чего монтируется входной выключатель, к которому подключаются провода входной цепи. А далее, в соответствии со спецификацией устанавливаются все необходимые приборы и приспособления, к клеммам которых подключаются соответствующие проводники. Подключение ЩС может осуществляться с использованием систем заземления TN-C-S или TN-S.
Для монтажа ЩР (распределительного щита) используются как основные элементы, такие как, нулевая шина, колодка заземления, рейка для подключения автоматов, так и дополнительные: защита отключения, прибор учета электроэнергии, измерители, и др.
Функции и особенности щита освещения (ЩО)
Установка ЩО (щитов освещения) проводится для защиты отходящих линий в осветительных сетях, приема и распределения энергетических потоков. Их назначением является коммутация осветительных цепей с использованием токов повышенных частот, управление различными бытовыми и производственными осветителями, включая аварийное и уличное освещение. В состав таких изделий могут входить не только пускозащитные механизмы включения-переключения, но и датчики движения, обеспечивающие включение иллюминации при приближении человека или фотореле, благодаря которым можно включать иллюминацию в зависимости от степени естественной освещенности, различные программируемые устройства, расширяющие возможности по управлению осветительными приборами. При необходимости в состав ЩО может быть включен трансформатор либо выключатель питания может быть выведен на щитовую дверь, если этого потребует заказчик.
Щит квартирный (ЩК)
Квартирные электрощитки (ЩК) предназначены для выполнения 3-х основных функций. Во-первых, это учетная функция, во-вторых, они призваны защищать бытовую технику от перепадов напряжения во входящей сети, в-третьих, они должны обеспечить безопасность человеку, который пользуется электроприборами. ЩК — это комплексное устройство, благодаря которому организована подача электропитания и на осветители, и на цепитока повышенной мощности.
Электрический распределительный квартирный щит (ЩКР) обычно бывает либо навесного типа, либо крепится в специальных нишах, заранее подготовленных. Местом расположения таких изделий являются лестничные клетки многоэтажных домов или непосредственно квартиры покупателей электрической энергии. ЩКР, как правило, содержит регистратор (счетчик) электроэнергии, защиту отключения и автоматы-выключатели, количество которых зависит от схемы разводки электросети.
Компания «ЭлектроСтройМонтаж» предлагает услуги по сборке и монтажу электрощитового оборудования в городе Рязани, Рязанской области и близлежащих регионах.
Сборка электрощитов. Часть 1
2021-02-08
Промышленное
3 комментария
Поговорим сегодня о сборке электрощитового оборудования. А если быть точнее поговорим о том, какие типы щитов применяются, какие комплектующие, расходные материалы используются при сборки, какие типы схем, в зависимости от назначения щита, используются для монтажа и прочие вопросы, связанные с данным процессом.
Статья будет разделена на две части — в первой части общая классификация щитового оборудования по типу, назначению, а вторая будет больше практического назначения. На некоторых вопросах, например связанных со схемотехническими решениями, подробно останавливаться в данной статье не будем.
Весь процесс изготовления электрощитов можно разбить на несколько этапов.
Первым этапом идет безусловно разработка проектной документации. На данной стадии определяется необходимый перечень документов (принципиальная схема, схема внешних соединений, спецификация и т.д.), который будет необходим для реализации проекта. Конечно, если речь идет о небольшом квартирном щите, то достаточно будет однолинейной схемы, но и этом случае необходимо провести расчеты, определиться с количеством точек подключения, подобрать комплектующие, выбрать корпус щита.
Затем закупается необходимое электрооборудование, шкаф для его размещения, комплектующие для монтажа, такие как DIN-рейка, перфорированный кабель-канал, кабельные вводы и т.д.
И следующим этапом начинается уже непосредственно процесс сборки электрощита. Этот процесс будет несколько отличаться в зависимости от корпуса щита, который подбирается в соответствии с его назначением.
Виды электрощитов
Все электрощиты подразделяются на целый ряд видов, которые отличаются по конструктивному исполнению, материалу (металл или пластик), из которого изготовлен щит, методу установки и по целевому назначению.
Главный распределительный щит (ГРЩ) — распределительный щит,который осуществляет приём и распределение электроэнергии, а также учет электроэнергии, по зданию. Состоит обычно из нескольких панелей — вводных, секционных, распределительных. Также в состав ГРЩ могут входить панели учета электроэнергии, АВР, панели ППУ.
Вводно-распределительное устройство (ВРУ) — имеет похожее назначение с ГРЩ. Также обеспечивает прием и распределение электроэнергии в здание.
Автоматический ввод резерва (АВР) — обеспечивает питание потребителей от одного из нескольких источников питания (основной, резервный и т.д.) и выполняет автоматическое переключение в случае нарушения питания на резервный источник. В качестве основного ввода используются ввода от трансформаторных подстанций, в качестве резервных могут применяться либо ввод от ТП, либо от генератора. АВР могут выполняться как в виде отдельных устройств, так и в составе ГРЩ.
Распределительный щит — предназначены для приема и распределения электроэнергии, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях. К распределительным устройствам относятся, в том числе:
Щит освещения — применяются для управления осветительными сетями производственных зданий, сооружений, территорий объектов с различными источниками света.
Шкаф автоматики — применяются для приема и распределения электроэнергии, управления промышленными автоматизированными системами, контроля технологических параметров и сигналов, аварийной защиты, диспетчеризации и т.д.
Щит учета электроэнергии — используются для приема, распределения и коммерческого учета электроэнергии и защиты отходящих линий от перегрузок и токов короткого замыкания.
Помимо вышеперечисленных, существует еще целый ряд других видов — УКРМ, ШБП, ЩСН, пульты управления.
Корпуса электрощитов
В зависимости от целевого назначения щита, выбирается соответственно и корпус.
Для квартир, частных домов это обычно пластиковые боксы — они эстетично смотрятся, обладают разнообразным дизайном, что позволяет их удачно вписать в интерьер помещения. Кроме того, они довольно легкие, что упрощает монтаж, могут быть как встраиваемого типа, так и навесного исполнения.
Помимо этого, для жилого сектора применяются и другие, более высокобюджетные решения, например, серии Mistral41, TwinLine от ABB, у Schneider Electric есть серия Pragma, неплохие щиты есть у DKC.
На фото ниже как раз щит от DKC, не помню правда какая серия.
Вообщем на рынке представлено большое разнообразие различных брендов, в разном ценовом сегменте.
Для производственных объектов, при установки вне помещений, в лечебных, торговых, образовательных учреждениях, в помещениях с агрессивными условиями окружающей среды обычно применяются щиты, изготовленные из листового металла, либо металлопластика, отличающиеся долговечностью, высокой степенью защиты, устойчивостью к температурным перепадам.
По типу исполнения они могут быть напольные, навесные, встраиваемые (в частности, этажные щиты). Также, в зависимости от применения, они отличаются конструктивно друг от друга.
Например, щиты ЩРн (щит распределительный навесной) имеют встроенные DIN-рейки в корпусе для установки модульного электрооборудования и съемную фальшпанель (пластрон) для ограничения доступа к токопроводящим частям. Крепление DIN-рейки может осуществляться разными способами — непосредственно к щиту, для этого у него имеется отбортовка, с помощью специальных кронштейнов, на съемной монтажной раме.
Последний вариант, на мой взгляд, наиболее удобный. Для монтажа используется конструкция из вертикальных профилей, к ним крепятся поперечные рейки, устанавливаются DIN-рейки, на которые устанавливается все необходимое оборудование, производятся все электрические соединения, затем вся конструкция в сборе устанавливается на место.
Чаще всего такого плана щиты используются при сборке силовых и осветительных систем распределения электроэнергии в однофазных и трехфазных сетях. Область их применения довольно обширна — это производство, строительство, различные административные помещения, торговые центры и т.д.
Количество устанавливаемых модулей указывается в условном обозначении щита — например в ЩРН-12 можно установить максимальное кол-во модулей 12 шт, в ЩРН-36 — 36 шт. Наибольшее кол-во, которое встречалось — это 90 модулей. В зависимости от количества и типоразмера щита, они могут располагаться в один или несколько рядов, иметь одно либо двух дверное исполнение.
Также стоит упомянуть про степень защиты — у данного типа она обычно IP31 или IP54.
Щиты ЩРв (щит распределительный встраиваемый) предназначены, в отличии от ЩРн, для установки в нишу стены, а в остальном их комплектация похожа — так же имеются встроенные DIN-рейки для установки оборудования, съемные фальшпанели, планки, либо держатели для крепления РЕ и N шин.
Отличительной особенностью щитов ЩУ (щит учета) и ЩУР (щит учетно-распределительный) является наличие в двери смотрового окна для удобства снятия показаний счетчика. Также в корпусе имеется съемная монтажная панель для крепления счетчиков. А в остальном их конструкция является аналогичной ЩРн, ЩРв – те же самые DIN-рейки для оборудования, пластроны.
Щиты напольного исполнения, используемые для НКУ устройств, чаще всего представляют собой сборную конструкцию. Каркас состоит из рамы и различных профилей, которые стыкуются между собой при помощи винтов.
Также в комплект поставки входят различного рода дополнительные комплектующие – панели цоколя, элементы крепления, панели для ввода кабеля, соединительные элементы, рымы и т.д.
Установка оборудования осуществляется на горизонтальные монтажные панели, либо монтажные рейки. Боковые стенки, задние стенки, крыша являются съемными.
Щиты с монтажной панелью (ЩМП) являются наиболее универсальными из всех типов корпусов, область их применения практически не ограничена — это объекты промышленного назначения, строительство, ЖКХ, торговые центры, складские помещения, также могут использоваться для электромонтажа в условиях повышенной влажности, запыленности и на открытом воздухе. Разве что в жилых помещениях они практически не применяются.
Они могут использоваться при монтаже вводно-распределительных устройств, учета электроэнергии, в системах управления и автоматизации они используются в подавляющем большинстве случаев, и т.д.
ЩМП имеют металлический сварной корпус со степенью защиты IPЗ1, IP54. В исполнении IP 54 дверь щита имеет уплотнение из вспененного полиуретана.
Благодаря фосфотированию и последующему нанесению порошкового покрытия, достигается надежная защита от коррозии. В особо неблагоприятных для эксплуатации условиях корпус щита может быть выполнен из нержавеющей стали.
Щиты ЩМП отличает самый широкий выбор типоразмеров — от самых небольших шкафчиков навесного исполнения до напольных двухдверных.
А вот что их объединяет, так это наличие съемной монтажной панели, изготавливаемой из оцинкованной стали, на которую монтируется электрооборудование. Причем, оборудование может быть как модульного, так и обычного исполнения. На удобство монтажа это, в принципе, не влияет.
Как-раз щит ЩМП и будет взят за основу во второй части статьи, где мы перейдем уже непосредственно к процессу сборки.
А пока остановимся на этом. И как говорится «Продолжение следует».
Щиты распределительные: сборка, схемы, виды.
Вводно распределительный щит — оборудование, которое принимает, а затем распределяет электроэнергию. Оно применяется в том случае, когда используется напряжение одно- или трехфазного переменного электрического тока с частотой 60Гц меньше 1000В. Помимо этого, щиты электрические необходимы для отключения или подключения группы цепей и обеспечения защиты при возникновении недопустимых перегрузок и коротких замыканий.
Абсолютно все бытовые приборы за редким исключением работают от электрической энергии.
Электрические распределительные щиты для учета и распределения энергии существуют двух видов: навесной и встраиваемый. Они оба имеют одинаковый набор выполняемых функций.
В настоящий момент применяется электрический щиток, имеющий виды:
Причина установки щитков
Проведение даже незначительных работ по монтажу электрических сетей невозможно, если отсутствует щит ЩР. Ранее вместо данного оборудования использовались распределительные коробки, но степени их надежности уже недостаточно. Электрические распределительные щиты используют повсеместно. Объясняется это тем, что распределительный электрощиток обеспечивает большую надежность и комфортнее в эксплуатации.
Техника безопасности
Электрические распределительные щиты должны обслуживаться людьми, имеющими соответствующие полномочия и квалификацию. Для этого они проходят специальное обучение с последующей проверкой полученных знаний. Также данные работники в обязательном порядке должны иметь группу по электробезопасности, которая предусматривается сводом правил по охране труда.
Классификация по способу и месту установки
Бывает щит распределительный навесной и встроенный. Лучше остановиться на первом варианте. Такой ящик или электрощитки зацепить и повредить при проведении ремонтных работ будет достаточно сложно. Щит ЩРН часто монтируют в нишу стены. Оборудование относят к ЩРВ. Размеры конструкций могут быть любые.
Электрические распределительные щиты по типу монтажа бывают:
По месту, куда производится монтаж, электрические распределительные щиты делятся на наружные и внутренние. Оборудование, которое устанавливают под открытым небом, имеют дополнительную защиту от осадков, ветра, влажности, низких или высоких температур. Только так электрический уличный будет корректно работать.
Разновидности и виды распределительных щитов
ГРЩ — это главные электрические распределительные щиты. Получает электрическую энергию от источника и передает ее щиткам нижеследующего порядка. Модель оснащается измерительной аппаратурой, учитывающей потребление электричества ЩУ. В основном применяется на крупных предприятиях и мощных электроустановках.
ВРУ — вводно распределительные устройства. Оно принимает электроэнергию непосредственно от трансформаторных станций, либо от электросети. Конструкция представлена в виде шкафа.
Распределительные устройства оборудованы аппаратурой для подачи и отключения электричества, а также защитными приборами и приборами, учитывающими потребление электроэнергии. Данный электрораспределительный ЩР распределяет и направляет электричество на щитки нижеследующего порядка. Сборка щур может быть осуществлена компанией Авиэлси очень оперативно.
АВР — автоматический ввод резерва. Применяется электрические щитки с целью подачи энергии от основного источника питания на резервные при аварийном отключении или резком падении напряжения в электросети. Также выполняет функцию защиты от чрезмерных перегрузок.
Щит освещения (ЩО) — электрические распределительные щиты, используемые для отопления или освещения помещений. В его состав входит аппаратура, управляющая осветительными или отопительными приборами.
ЩУ (электрические щитки управления) и ЩАУ (электрические щитки автоматики). Они обеспечивают работу автоматизированных систем, например, систем пожаротушения и др.
Щит ЩР этажный. Его монтируют на всех этажах многоэтажных домов. Он получает электрическую энергию от ГРЩ (ВРУ) и в дальнейшем распределяет ее между ЩК.
Щит ЩР квартирный. Получает, учитывает и распределяет электричество для отдельно взятой квартиры. Щиток в квартире выполняет функцию защиты при коротком замыкании или скачке напряжения.
Иногда электрические распределительные щиты устанавливаются парой. Речь об этажном и квартирном щитах. Первый обеспечивает защиту и учет. Второй распределяет электричество на линии проводки, а также имеет дополнительное защитное оборудование.
Щу собственных нужд. Является вариантом ГРЩ. Отличие заключается в том, что такие электрические распределительные щиты подают электричество на оборудование, которое расположено на одном конкретном объекте. Этим и обусловлено его название.
Что относится к щиту собственных нужд?
Личными надобностями являются следующие вещи: система отопления, охлаждения, устройства питания и РПН в силовых трансформаторах, цепи регулирования устройств, освещение, обогрев зданий и прочее.
ЩУ постоянного тока представляет собой агрегат, использующийся на станциях в определённых электрических установках, подстанциях и различных производственных объектах, где необходимо иметь распределять постоянный ток по цепям. Существуют специальные батареи с аккумулятором и зарядные устройства, которые обеспечивают поступление постоянного тока.
Электрические распределительные щиты с монтажной панелью представляет собой щит вида ЩМП-01. Этот агрегат имеет небольшой размер, что предоставляет возможность установить его на этаже, в какой-нибудь квартире или на определённом доме. Такие электрические распределительные щиты цепляются на стену, обладают большой защитой от воздействий внешней среды негативного характера. В конструкцию механизма входит и почтовый замочек, защищающий устройство от незаконного проникновения.
Электрические распределительные щиты имеют аналог ЩРНМ-2, представляющий собой навесной щит ЩР, висящий на улице, имеющий монтажную панель, чтобы установить другую автоматику. Наивысший уровень защиты IP-54 обеспечивает возможность выполнять установку этих устройств на стены зданий. Дверки обладают защитным свойством в виде замка.
Если нужно установить распределительный щит щр, чтобы выполнить монтаж элементов для «много дома», то нужно применить щит со слабым потоком вида Volta. Это устройство предусмотрено для семнадцати модулей и имеет встроенный четырёхрядный щиток, оснащённый выключателями для регулирования системы «smart house».
Электрические распределительные щиты модели ЩРН-12, представляет собой модель внутреннего типа, которая оснащена 12 модулями. Есть возможность купить модели, которые имеют девять модулей в комплекте. Электрические распределительные щиты могут идеально защитить гараж или дачу от перепадов напряжения. Они являются трёхфазным, где стандартные характеристики показателей напряжения и частоты тока равны 380/70.
Основные технические характеристики РЩ
Любые электрические распределительные щиты должны быть настроены под общие технические параметры. Маркировка обязательна.
Во-первых, щит ЩР по структуре должен соответствовать всем установленным требованиям электробезопасности. Это значит, что агрегат должен обладать дополнительной изоляцией и выдерживать токи с высоким напряжением в течение определённого количества времени. Вместе с этим конструкция должна быть защищена от возникновения горения и расплавления.
Во-вторых, каждая щитовая панель обладает конкретным весом для каждого условия.
Размерность щита ЩР зависит в основном от того, на какие группы разделена ваша сеть, и в каком количестве будет происходить сборка выключателей с автоматическим режимом и других агрегатов для защиты. Обязательно каждый щиток должен иметь планку для закрепления механизмов. Не стоит убирать из вида заземляющую рейку, которая должна быть в структуре устройства.
Чтобы приобрести щит ЩР в полной комплектации, нужно связаться с сотрудником, работающим на предприятии по производству электрических щитков.
Подготовка к установке распределительного щита
Перед началом сборки, нужно выполнить следующие действия:
Хорошим вариантом будет, если монтажный щит предусматривает резервные места для вспомогательных УЗО. Это может быть полезным для частного дома. Когда покупается корпус щит ЩР, нужно учитывать наличие дополнительных двух или трёх площадок.
Что должно быть в щитке
Компоновка электрощита может проводиться различными вариантам. Это влияет на установку вводного автомата и счётчика. Для частного дома счётчик может быть поставлен на столбе. В таком случае, автомат устанавливают на стену дома, практически под его крышей. Изредка счётчик устанавливается в доме, но только тогда, когда его построили пару десятков лет назад.
Сейчас же в доме приборы учёта устанавливаются достаточно редко. Но каких-то определённых установок и требований на этот счёт пока нет. Счётчик, который был установлен в помещении, можно вставлять в электрический щиток. В случае выбора модели учитывают все габариты учитывающего устройства.
