Чем отличаются меридиональные квартиры от широтных и в чем преимущества, а также недостатки планировок.

При выборе квартиры покупатели обращают внимание на разные особенности планировки. Некоторые из них – всегда на слуху. Но есть и малоизвестные. Разделяют квартиры на широтные и меридиональные чаще всего дизайнеры и архитекторы. Соответственно, учитывают этот критерий и люди, планирующие нанять профессионала для перепланировки или обустройства. Разберемся, чем отличаются такие квартиры и так ли важно это деление.

Что такое широтные и меридиональные квартиры

Разделение идет, исходя из расположения окон. У меридиональных квартир все они выходят на одну сторону. Считается, что они расположены по меридиану. Ось помещений, как правило, проходит с востока на запад.

У широтных квартир окна выходят на противоположные стороны – на улицу и во двор. Растянуты они по широте. Их ось направлена с севера на юг.

Возникает вопрос: почему одни квартиры делают меридиональными, а другие – широтными? Ответ кроется в планировках секций домов. Иными словами, нужно смотреть, сколько квартир помещается на лестничной площадке:

1. Две. Обе квартиры в этом случае – широтные, поскольку располагаются симметрично относительно друг друга и занимают ровно по половине подъезда. Иногда они не отражают друг друга зеркально полностью. Тогда в одной больше комнат.

2. Три. Здесь симметрия нарушается. Крайние квартиры делают широтными. А вот для третьей остается только одна сторона дома – противоположную часть занимает лестничная клетка. Поэтому она может быть только меридиональной.

3. Четыре. Тут все зависит от компоновки. Наиболее распространенный вариант – две широтные + две меридиональные. Реже встречается комбинация из четырех меридиональных. В этом случае все окна одной пары выходят на север, а другой – на юг.

В современных домах встречается и большее число квартир на площадке. Сколько бы их ни было, более двух широтными быть не могут. Такие квартиры размещаются только по краям подъезда.

Преимущества и недостатки широтных квартир

Изначально задумывалось, что дома с широтными планировками будут возводиться преимущественно в регионах с жарким климатом. Тогда у них были бы такие преимущества:

Окна выходят на запад и на восток. Можно рационально распределить функции помещений по времени проникновения солнца.

Нет южных окон. Это спасает от невыносимой жары и непрерывного солнечного света.

Сквозное проветривание. Оно возможно, только если окна выходят на разные стороны.

На практике принцип разделения по климатическим зонам не соблюдался. Сегодня широтные квартиры можно встретить и в северных регионах. Люди выбирают расположение окон, исходя из личных предпочтений.

Среди недостатков широтных квартир обычно отмечают особенности Г-образной планировки:

изолированность одной из комнат;

слишком длинный коридор;

ограниченные возможности для перепланировки.

Некоторые дизайнеры недолюбливают широтные квартиры. Они считают, что их пространство сложно гармонично организовать. Не по вкусу такая планировка и тем, кто предпочитает видеть одну комнату из другой.

Преимущества и недостатки меридиональных квартир

Удачной считается планировка, при которой все окна выходят на юг. Такая квартира будет теплой и светлой. Расположение окон на север крайне нежелательно, хотя подобные планировки тоже встречаются.

К основным преимуществам меридиональных квартир относят:

Тишину, если окна выходят во двор. Это ценят люди, живущие в домах, которые расположены вдоль оживленной проезжей части.

Отсутствие нефункциональных площадей. Коридоры в таких квартирах – прямые, без поворотов и закоулков, которым не находится применение.

Широкие возможности для перепланировки. Когда комнаты и кухня расположены в одну линию, их можно объединить по своему вкусу.

Дизайнеры особо ценят возможность сделать анфиладу в таких квартирах. В некоторых домах двери комнат изначально смотрят друг на друга. В других можно перенести проемы и сделать их строго друг напротив друга. Это визуально увеличит площадь и добавит квартире освещенности.

К недостаткам стоит отнести ограниченный обзор. Из всех окон меридиональной квартиры видно одно и то же. Противоположная сторона дома остается скрытой. Отсутствие выраженно изолированной комнаты тоже не всем приходится по вкусу.

Какая планировка лучше

Как видим, однозначно сказать нельзя. Одна и та же характеристика может быть плюсом в глазах одних, но казаться минусом другим. Это дело вкуса. Поэтому, выбирая между широтной и меридиональной квартирами, стоит ответить для себя на такие вопросы:

Как долго ваше жилище должно быть залито солнечным светом?

Сильно ли различаются предпочтения членов вашей семьи в этом плане? Один предпочитает солнце с утра, а второй хочет, чтобы вечером было светло подольше?

Где расположен ваш дом: у дороги или в глубине микрорайона? Беспокоит ли вас шум или, наоборот, тишина невыносима?

Важно ли вам видеть, что происходит с обеих сторон дома?

Устраивает ли вас, что одна из комнат будет сильно изолирована от остальной квартиры?

Намерены ли вы проводить перепланировку (например, объединять кухню и комнату)?

Ответы на эти вопросы прояснят, по какой оси должна быть расположена ваша идеальная квартира.

Источник

Ремонт и отделка квартир в новостройках Москвы и Подмосковья под ключ

Виды планировки квартир современных зданий. Инсоляции. Секции

С – свободная планировка, числе помещений по обеим сторонам одинаковое;

Ш – двусторонние квартиры широтной планировки (Ш1 – количество помещений в одном из пролетов меньше на 1, чем в другом, Ш2 – разница составляет 2 помещения);

М – Квартиры меридиональной (ограниченной) односторонней планировки с расположением всех помещений освещаемых через окна вдоль одной наружной стены.

Условия ориентации и виды секций

С – секция свободной планировки

Ш – секция широтной планировки

М – секция меридианальной планировки

1-8 положение оси дома по отношению к сторонам света.

1,2,3 – наиболее приятное расположение дома

Допустимо 4,5,6,8, но не 7.

Секционные жилые дома – это здания, состоящие из нескольких однотипных по структуре планировки блок-секции, различающихся по этажности, протяженности и конфигурации.

Секция – это часть жилого дома, квартиры которой имеют выход на одну лестничную клетку общего пользования и которая отделена от других частей здания глухой стеной, или сплошной межквартирной перегородкой (двойная с воздушным зазором)

Для этого применяют три основных типа секций:

Рядовая секция – это секция, как правило, прямолинейного очертания, находящаяся между двумя другими частями жилого дома.

Торцевые секции располагаются по краям дома. Одна из стен секции должна блокироваться с соседней рядовой секцией. Зачастую торцевая секция повторяет планировку рядовой секции с изменением конструкции торцевой наружной стены. Она может быть глухой или с оконным проемом, лоджиями или балконами.

Поворотные секции применяют для формирования домов сложной конфигурации. Наиболее часто встречаются угловые секции с поворотом на 135 или 90 градусов. Поворотные секции проектируются как рядовыми, так и торцевыми.

Обьемно-планироваочая структура основных типов многосекционных жилых зданий.

Анализ расположении здания на участке по сторонам света позволяет обосновать выбор типа секций – свободных, широтных, или меридиональных (оценить благоприятные и неблагоприятные сирпреы стороны ориентации квартир в секциях).

По условиям ориентации по сторонам света и обеспечения инсоляции квартир секции многосекционнх жилых зданий проектируются:

— Свободной (неограниченной) ориентации;

— Широтной (частично ограниченной);

Секция имеют свободную ориентацию (состоит из квартир свободной и широтной планировки), если квартиры в них обеспечиваются нормативной инсоляцией при любой постановке секции относительно стороно горизонта. Как правило, число одноуровневых квартир на этаже такой секции может составлять одну, две или трети.

Секция широтной ориентации (состоит из квартир широтной, широтной и меридиональной планировки), кроме двухсторонних имеются односторонние квартиры, которые должны быть обращены только в благоприятную по инсоляции часть небосводы.

Секция меридиональной (состоит из квартир меридиональной планировки), как правило, имеет на этаже четыре и более одноуровневых квартир.

Источник

Широтная и меридиональная ориентация секций

Архитектор по званию

Первый случай: ориентация широтная, (В-З). Здесь обязательно в пределах одной секции присутствует парочка квартир, расположенных в торцах секции, у которых окна выходят на 2 стороны, при этом хоть одна спальня (в квартире до 4-х комнат) должна быть «южной». Такие квартиры получаются большими по площади. Остальные квартиры смотрят окнами на юг, обычно это квартиры. Данная секция, кстати, вполне может быть и меридианальной ориентации.

Второй случай: ориентация меридианальная (С-Ю). Здесь все квартиры могут быть маленькими, 1-2 комнатными, каждая квартира может располагаться на какой-то одной продольной стороне, т.к. инсоляция будет обеспечиваться и с востока и с запада.
Резюмируя можно сказать, что для широтной секции характерно наличие минимум 2-х больших по площади квартир, а для меридианальной характерно нарезка на маленькие квартиры.

А вобще, почему бы вам не сходить в библиотеку? Могу порекомендовать книжку «Архитектурное проектирование жилых зданий» под ред. Лисициана, там всё доходчиво написано.

Источник

Архитектурно-планировочная и экологическая характеристики

1) размещение зданий в зависимости от условий инсоляции Ориентация зданий имеет большое значение для обеспечения нормативного режима инсоляции (прямое облучение солнцем поверхности стен зданий). Она нормируется СНиП:

— летом время инсоляции в течении 5 часов;

— осенью и весной – не менее 2 ч;

— зимой не нормируется.

Солнечный свет убивает большинство болезнетворных болезней, профилактически воздействуя на среду, в которой находится человек.

Выделяют три схемы ориентации зданий:

2) широтная ориентация. При ней утром инсолируется восточный торец, днем – южный фасад и вечером западный торцевой фасад здания. Комнаты выходящие на север, солнцем практически не освещаются

3) свободная ориентация – здания располагаются диагонально под углом к северу или югу.

В южных широтах предпочтительней является меридиональная организация, в северных и умеренных – широтная ориентация.

Большое значение для инсоляции имеет взаиморасположение зданий:

— между длинными сторонами зданий – 2 высоты здания, но не менее 20 м ();

— между длинной стороной и торцом здания и между торцами с окнами – 1 высота, но не менее 12 м.

— между торцами без окон – по нормам противопожарных разрывов (разрывы между зданиями допускается уменьшать на 20%).

2) Аэрация. Нормальный режим проветривания жилой застройки имеет важное значение для создания благоприятных условий проживания людей. Направление городских улиц должно способствовать наилучшему проветриванию жилой территории. При небольшой скорости господствующих ветров желательно, чтобы направление улиц совпадало с направлением ветров. Если же скорость ветра значительна (5-7 м/с – северные широты) улицы целесообразно прокладывать перпендикулярно или диагонально по отношению к направлению этих ветров.

В практике градостроительства и застройки для защит от ветров в группах домов используются ветрозащитные дома-экраны, направленные одной стороной к господствующим ветрам и защищающие собой всю группу.

С помощью зеленых насаждений аэрация регулируется различными вариантами:

-снижение скорости ветра при его экстремальном значении;

— стимуляция воздухообмена в период штиля.

Оптимальной для человека считается скорость ветра в пределах 2-4 м/с.

Снижение скорости ветра.

Зеленые насаждения в различных формах способны выступить как аэродинамический барьер на пути ветрового потока, при этом происходит снижение скорости, торможение, усиление турбулентности и т.д.

С помощью зеленых насаждений, которые правильно сформированы и расположены на территории экстремальные скорости ветра могут быть снижены до нормативных. Важными параметрами зеленых насаждений являются: высота (8-10 м); плотность полос, ширина участка (12-18 м).

Стимуляция режима аэрации.

В среде зеленых насаждений наблюдаются пониженная температура воздуха. В следствие температурной инверсии в среде зеленых насаждений наблюдаются фиксируемые движения воздушных потоков. Исследования показали, что при разности температур 3-4 0 стимулируется скорость ветра до 1-0,5 м/с. Однако это явление отмечено только в крупных зеленных массивах.

При штилях наибольшее экологическое влияние оказываю крупные массивы парков, лесопарки, пригородные леса.

Особое внимание при проектирование следует обращать на правильное размещение ветрозащитных насаждений на территории квартала и микрорайона, расположенных в периферийных частях города.

3) Защита от шума. Превалирующим источником городского шума являются автотранспортные потоки и промышленные производства. К средствам снижения шума следует отнести зеленые насаждения, обладающие значительным щумозащитным потенциалом, акустические экраны, шумозащищенные дома, рельеф местности и др.

Источник

Особенности проектирования ориентированных жилых домов и расположения помещений квартир по сторонам света (схемы и примеры)

Особенности проектирования ориентированных жилых домов (инсоляция, проветривание, перегрев-охлаждение)

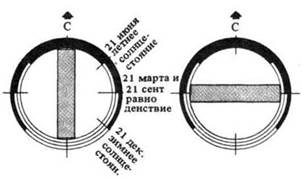

Три основные положения – меридиональное (продольная ось здания параллельна линии сивер-юг), широтное (продольная ось здания параллельна линии восток-запад) и диагональное (продольная ось здания направлена под углом к линиям север-юг и восток-запад.

Меридиональная ориентация: расположение здания продольной осью с севера на юг обеспечивает относительно равномерную инсоляцию обеих сторон дома и является оптимальной для средней полосы для I и II климатических районов. В южных районах недопустимо такое расположение, так как низкие лучи жаркого послеполуденного солнца создают сильный перегрев помещений. По этой же причине на юге избегают ориентации окон жилых комнат на запад.

Широтная ориентация: здание расположено продольной осью с востока на запад, солнечные лучи проникают только с южной стороны дома.

Это расположение будет благоприятно для жилых домов с квартирами, имеющими одностороннее расположение. Тогда окна жилых комнат следует делать выходящими на юг, а коридор или галерею – на север. Широтная ориентация оптимальна на юге, так как полуденное солнце стоит высоко над линией горизонта и нет сложностей в защите помещений от излишних палящих лучей.

Для жилого дома с односторонней ориентацией квартир наилучшим расположением, создающим наиболее благоприятные условия жизни, является:
— для южной полосы России – восток и юго-восток, так как утренние лучи обычно не жаркие и не создают перегрев комнат;
— для средней полосы России – диагональная ориентация, так как именно такое расположение позволяет наиболее полно и равномерно осветить обе продольные стены жилого дома летом в течение пяти часов, осенью и весной в течение двух часов.

Планировочное решение квартир в целом зависит от климатических условий района строительства. Обеспечению комфортных температурно – влажностных параметров в квартире способствуют приемы планировки квартир. В условиях сурового климата сквозное проветривание квартир нежелательно (как источник переохлаждения), а в условиях жаркого климата сквозное (или угловое) проветривание (в ночное время) – обязательное средство борьбы с перегревом воздуха в помещении.

В жарком климате (южных районах) используют двусторонне ориентированные квартиры. В домах устраивают балконы и лоджии. При жарком сухом климате необходима компактная застройка, защита от пыльных бурь, max проветривание. Дома проектируются с узким корпусом, используется озеленение, обводнение, инсоляция 2 часа, расположение домов на возвышенных местах. Жаркий влажный климат – обеспечение max проветривания. Быстро происходит размножение бактерий, коррозия металла и конструкций. Оптимальная застройка – точечная.

Требования инсоляции оказывают существенное влияние на планировочное решение квартир: не допускается ориентировать на северный сектор горизонта небольшие квартиры, а в 3-4-комнатных – более 2-х комнат. В застройке применяют дома, располагаемые вдоль меридиана (или с отклонением от него до 15 %), т.н. меридиональные здания, и дома, располагаемые вдоль параллелей – широтные здания.

В меридиональных зданиях жилые помещения ориентированные на В или З, что обеспечивает нормативную длительность инсоляции даже односторонних квартир. В широтных домах все квартиры ориентируют либо на 2 стороны горизонта, либо при двусторонней ориентации больших квартир малые односторонние ориентируют на юг.

Меридиональная ориентация здания: инсоляция обоих продольных фасадов. Широтная ориентация здания наиболее пригодна для квартир в 1—2 комнаты; на юг ориентируют общую комнату и спальню, на север— лестничную клетку, ванную, прихожую, кухню и т.д.

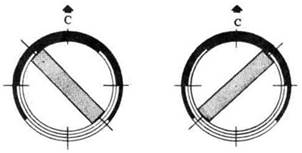

Диагональная ориентация (ось здания проходит на СВ-ЮВ) пригодна для больших квартир, на СВ ориентированы спальни и хозяйственные помещения, на ЮЗ—общая комната и детские. Диагональная ориентация (ось здания проходит на СВ—ЮЗ) применима для 3—4—комнатных квартир; на ЮВ ориентированы общая комната и спальня; на СЗ—хозяйственные и вспомогательные помещения.

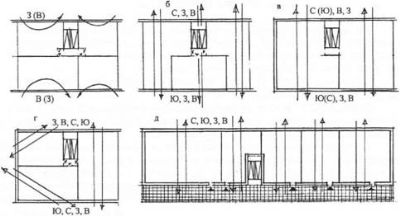

Рис. 10.9. Схемы ориентации и проветривания квартир: а — одностороннее (в меридиональных секциях); б — сквозное больших и через лестничную клетку малых кваргир (в широтных секциях ограниченной ориентации); в — сквозное (в широтных секциях неограниченной ориентации); г — сквозное и угловое в торцовых секциях; д — сквозное в галерейных домах

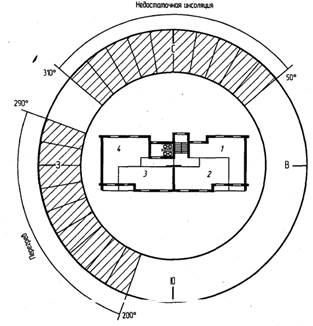

Рис. 1.2. Секторы неблагоприятной ориентации жилых помещений:
1-4 — квартиры; 310-50° — недостаточная инсоляция (районы I-IV);
200-290° — перегрев (районы III, IV)

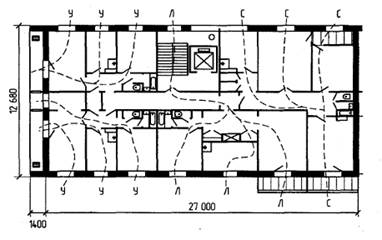

Рис. 1.3. Фрагмент дома со схемой проветривания квартир: Л — через лестничную клетку; С — сквозное; У — угловое
