Миграция. Понятие сейсмического сноса и назначение миграции

Дата добавления: 2014-11-27 ; просмотров: 4444 ; Нарушение авторских прав

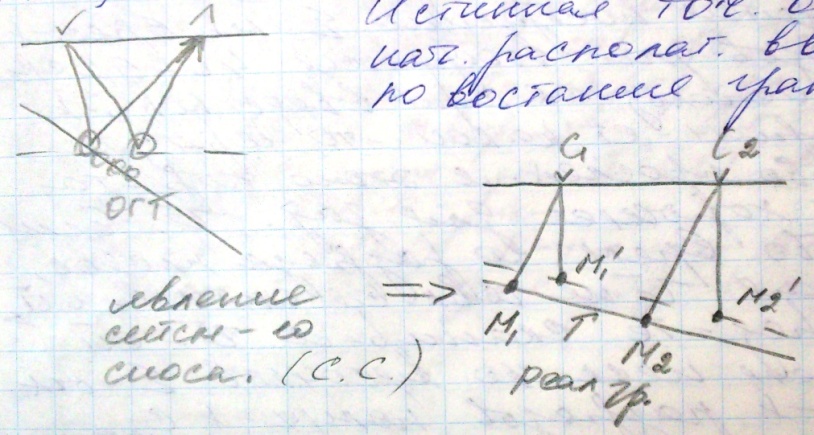

При обработке данных ОГТ, берем сейсмограмму ОГТ, вводим статические, кинематические поправки и производим суммирование колебаний в пределах сейсмограммы ОГТ. Затем суммарную трассу откладываем от соответствующей точки ОГТ. От отражающей границы происходит отражение при разных положениях ПП и ПВ. При наклонных границах отражение происходит не от ОГТ. Точка отражения перемещается в сторону восстания границы, получается общая площадка. Истинная точка отражения начинает располагаться вверх по восстанию границы.

Сейсмический снос искажает положение границы, когда они не горизонтальны. Отклонением t или hдо отражающей границы. Если неправильно определить конфигурацию ОГ, то неправильно будут посажены скважины, неправильный подсчет запасов и разработка.

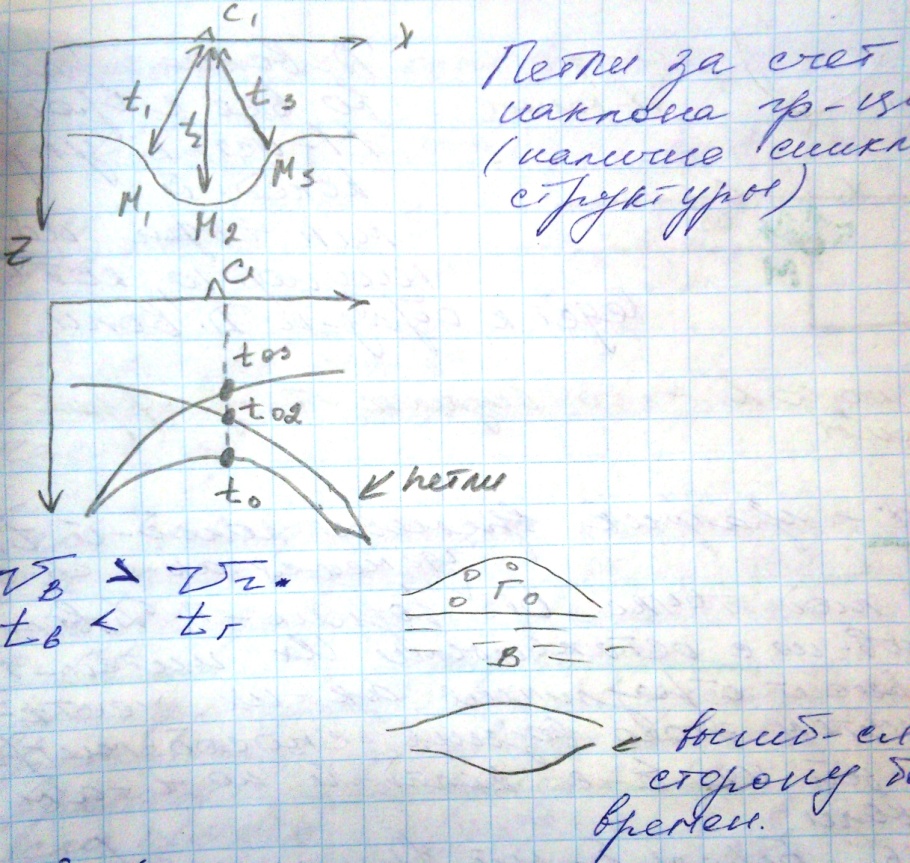

Наибольшие искажения временных разрезов за счет сейсмического сноса проявляется отчетливо при картировании синклинальных структур. Образуются «петли» за счет наклона границы.

Вывод: явление сейсмического сноса нужно устранять при обработке, чтобы повысить точность картирования ОГТ.

Миграция – процедура устранения сейсмического сноса, т.е. отражающая площадка мигрирует в истинное положение.

Наиболее простой способ миграции – путем суммирования по дифрагированных волнам. Д-преобразование – миграция по дифрагированным волнам.

Характерной особенностью годографа Д-волн является то, что его min всегда располагается над точкой дифракции. Дифрагированная волны распространяется во все стороны.

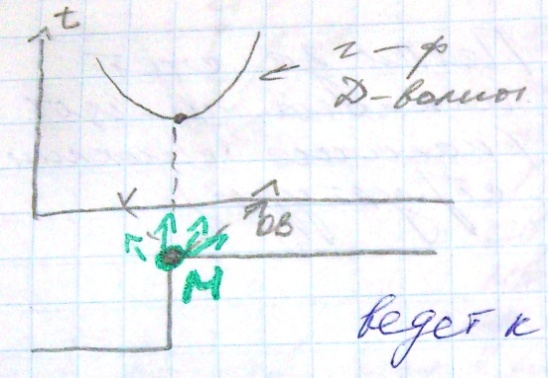

На рис. Точка М – источник упругих колебаний, min годографа над неоднородностью, которая ведет к образованию дифрагированной волны. Если длина неоднородность примерно равна длине волны, то образуется дифрагированная волна.

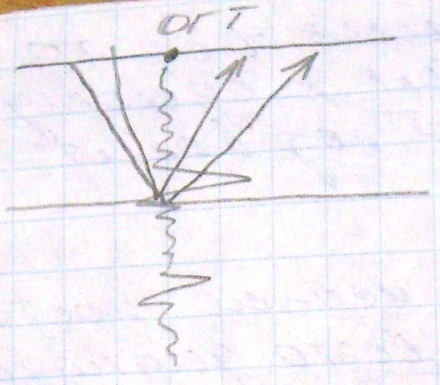

Годограф – график времени колебаний t(x). На мобильной точке ОГ, где меняются акустические свойства, возникают дифрагированные волны одновременно с остальными. Их интенсивность зависит от различия акустических жесткостей. С учетом этого возник способ миграции основанный на суммировании колебаний по годографам дифрагированных волн.

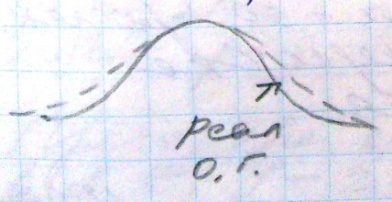

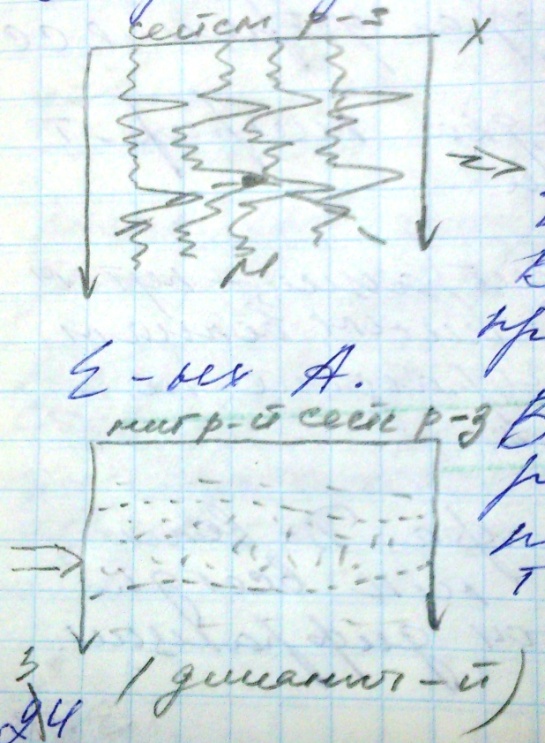

Суть: берем суммарный временной разрез, прослеживаем отражающую границу. Берем ПК, t₀. Для этого t₀ рассчитываем годограф дифрагированной волны и суммируем отсчеты А вдоль этого годографа на соседних трассах. Если дифрагированная волна существует, то суммарное значение А будет большим. Если дифрагированной волны нет, то значение суммарных А будет небольшим. В результате таких манипуляций преобразуем в разрез суммарных А.

В результате получаем разрез, после суммирования по годографам по всем точкам суммарного разреза. Миграция делается на основе волнового уравнения:

U – потенциал смещений.

K – волновое число (пространственная частота).

Если миграция делается по волновому уравнению, то ее часто называют временной миграцией. Если миграция делается в частотной области, то миграция – частотная. Если при производстве М преобразовываем временные разрезы по оси времен – временная миграция. Если преобразование t в z, то это будет глубинная миграция.

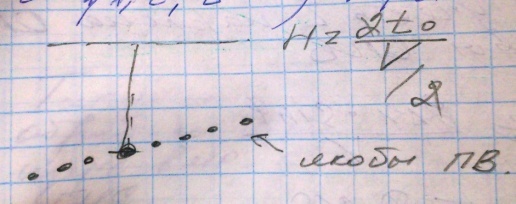

М – взрывающая граница. В этом случае делается пересчет поля, которое регистрируются на поверхности земли U=U(x,y,z,t). Делаем пересчет поля в глубинный разрез, как бы перемещая поле до времени t₀ использую значения V/2.

Миграция по материалам 2D и 3D. 3D лучше, т.к. учитывается наклон от всех границ. 2D – наклон границы зависит от азимута профиля.

Если для миграции используются суммарные временные разрезы (кубы информации), то такая миграция будет называться миграцией после суммирования или миграцией по суммарному разрезу.

Существует способ миграции, которой называется миграция до суммирования. В этом случае проводится обработка всех материалов, формируется пластовая модели участка, затем формируется сейсмограмма ОГТ с учетом полученной модели производиться расчет годографов, но которых производиться суммирование трасс и фактически проводиться учет сейсмического сноса – миграция до суммирования.

Считается, что миграция до суммирования не только учитывает сейсмический снос, но и позволяет получить менее искаженные (суммированием) динамические особенности сейсмических колебаний.

Назначение процедуры ДМО (Dip….MoveOut)

DMO – условная кинематическая поправка за угол наклона ОГ.

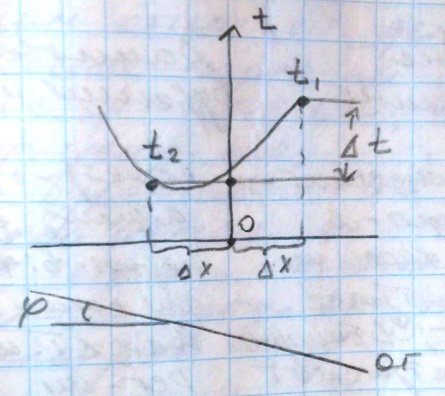

DMO позволяет учесть угол наклона отражающей границы. Формируются годографы ОПВ.

Где – DMO.

Вводится перед вводом Δt_кин, а затем производиться миграция.

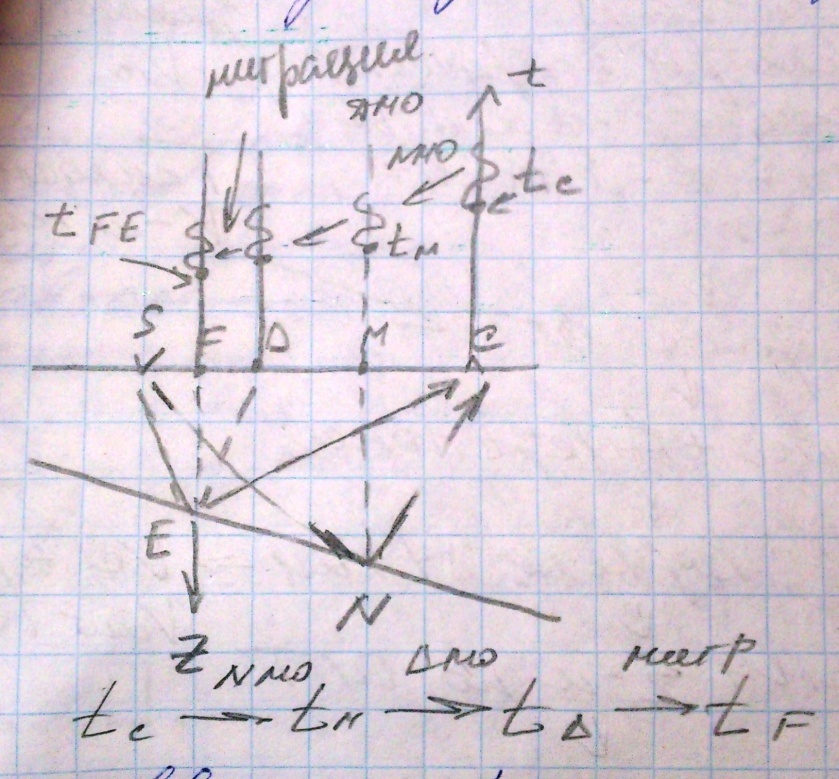

Если вводим Δt_кин, используем t_c, то это время относим к точке М. DMO относят к точке D.

Источник

Сейсмическая миграция

Сейсмические временные разрезы, строящиеся в системе координат x,t₀, рассматриваются как изображение среды. Такое допущение основано на отождествлении времени пробега волны с глубиной залегания границы. Это возможно в том случае, когда направление лучей близко к вертикальному (при квазигоризонтальном залегании границ) и точки регистрации отраженных волн проецируются в точки отражения.

При наклонном залегании слоев происходит смещение точек отражения в направлении восстания границ (сейсмический снос, миграция) и временной разрез отображает геологический с искажениями: выполаживание наклонных границ, неоднозначность прослеживания волн, отраженных от криволинейных поверхностей («петли», «заходы»). Для исправления этих искажений применяется миграционное преобразование сейсмических волновых полей и прежде всего – при построении глубинных разрезов по материалам МОВ. Эта процедура в практике обработки получила название «миграция».

Миграционное преобразование в графическом виде было реализовано уже на ранних этапах развития метода в виде способов перестроения годографов отраженных волн в отражающие границы (способ окружностей, способ эллипсов, лучевые диаграммы второго рода и т.п.).

С внедрением в практику сейсморазведки обработки материалов на ЭВМ был разработан ряд алгоритмов миграционного преобразования. Их можно классифицировать по следующим признакам.

1. По способу описания среды:

— алгоритмы, основанные на среднескоростной аппроксимации разреза;

— алгоритмы, основанные на слоисто- однородной, слоисто-блоковой и т.п. (эти алгоритмы учитывают преломление сейсмических волн на промежуточных границах раздела но требуют их описания).

2. По способу описания волнового поля:

— во временной области;

— в частотной области.

3. По способу решения задачи миграционного преобразования:

— в лучевом приближении;

— путем решения скалярного волнового уравнения.

4. По виду исходной информации:

— исходные (несуммированные) сейсмограммы ОПВ, ОПП, ОГТ.

4. По метрике пространства решений:

— двумерное изображение (мигрированные разрезы);

— трехмерное изображение («куб данных»).

Каждый из используемых алгоритмов характеризуется некоторой комбинацией признаков этой классификации.

В настоящее время наиболее распространенными являются алгоритмы, основанные на решении волнового уравнения во временной области, использующие среднескоростную аппроксимацию разреза. Среди них можно выделить:

— дифракционное преобразование (D-преобразование, Ю.В.Тимошин), основой которого является представление, базирующееся на принципе Гюйгенса-Френеля, о границе, как о совокупности точек, излучающих элементарные сферические волны, описываемые уравнениями дифрагированной волны;

Упомянутые алгоритмы ввиду значительной времяемкости оперируют с временными разрезами, результаты, полученные с их помощью, различаются между собой по разрешенности записи и уровню шума процедуры.

В качестве примера рассмотрим двумерное дифракционное преобразование временного разреза ОГТ в мигрированный временной разрез (временной разрез со сносом).

Годограф дифрагированной волны описывается уравнением: , где t_z – вертикальное время.

Для вычисления j-той трассы временного разреза со сносом выбирается база суммирования (апертура суммирования, апертура). Для сейсмотрасс апертуры рассчитывается поле годографов дифрагированных волн (для заданной закономерности (t₀)), по которым производится суммирование сигналов на трассах апертуры (аналогично суммированию с вводом кинематических поправок в способе ОГТ). Точки дифракций имеют х-координату x_d=x_j, параметр t_z изменяется в окне обработки на величину шага дискретизации. Схематическое изображение вышеописанной процедуры приведено на рис. 1.

Очевидно, что квазисинфазное сложение сигналов будет происходить лишь в области касания годографов дифрагированных волн и годографа t₀ отраженной волны. Остальное поле сейсмограммы суммируется в случайной фазе, создавая шум процедуры. Уровень его прямо пропорционален количеству трасс в апертуре (последняя должна заведомо перекрывать интервал от формируемой трассы разреза со сносом до точки касания годографов). Для снижения шума процедуры используется умножение суммируемых трасс апертуры на весовую функцию (аподизация). Весовая функция имеет максимум в центре апертуры и монотонно убывает к ее периферии (см. рис.2).

Результаты суммирования трасс апертуры относят к её центральной трассе (x_j). Смещение апертуры вдоль оси х временного разреза позволяет формировать годограф t_z отраженной волны.

Применение миграционного преобразования позволяет ликвидировать неоднозначность прослеживания волн на временных разрезах t₀ («петли», «заходы», искажение наклона границ и т.п.), упрощает волновую картину и, следовательно, повышает её достоверность (см. рис.3).

В последнее время усиленно разрабатываются алгоритмы миграции в частотной области (С.В.Бирдус, Ю.В.Тимошин), на базе которых реализованы программы, учитывающие преломление на промежуточных границах, и программы, работающие в трехмерном пространстве.

Кроме того, в комплексе программ параметрической обработки сейсморазведочной информации (SWAP, Ю.Н.Воскресенский, Е.Б.Варов) реализована лучевая миграция, опирающаяся на среднескоростную аппроксимацию разреза. Вследствие экономичности по затратам машинного времени оказывается возможным миграционное преобразование над исходными сейсмограммами ОПВ, ОПП, которые подвергаются дальнейшей обработке.

Литература

1. Знаменский В.В. Общий курс полевой геофизики. Учебник для вузов. – М.: Недра, 1989. – С. 455 – 467.

2. Клаербоут Д. Теоретические основы обработки геофизической информации с приложением к разведке нефти. Пер. с англ. – М.: Недра, 1981. – С. 266-267

3. Клаербоут Д. Сейсмическое изображение земных недр. Пер. с англ. – М.: Недра, 1989. – 407 с.

4. Козлов Е.А. Миграционное преобразование в сейсморазведке. – М.: Недра, 1986. 247 с.

5. Мешбей В.И. Методика многократных перекрытий в сейсморазведке. – М.: Недра, 1985. – С. 199 – 222.

6. Сейсморазведка. Справочник геофизика. /Под ред. И.И.Гурвича, В.П.Номоконова. – М.: Недра 1981. – С. 356 – 363.

Рис.1 Схема формирования трасс мигрированного временного разреза

Рис.2 График аподизационной функции.

Рис.3 Временной разрез t₀ (вверху), мигрированный временной разрез (внизу).

[1] Если источники сейсмических колебаний заключены в замкнутую поверхность S и известны значения компонент вектора смещений и их нормальные производные , то дифракционный интеграл Кирхгофа позволяет вычислить значения смещений в любой точке Р, лежащей вне объёма, ограниченного поверхностью S. Так, для компоненты u в изотропной среднескоростной модели среды со скоростью v_m можно записать , где u(P,t) – поле однократно отраженных и дифрагированных волн, R – расстояние от точки Р до всех точек поверхности S, t – момент прихода волны ( для однородной среды t=R/v_m).

Дата добавления: 2019-10-16 ; просмотров: 657 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Необходимость миграции понималась с самого начала сейсморазведки, и были перенесены самые первые данные сейсмических отражений 1921 года. Алгоритмы вычислительной миграции существуют уже много лет, но они получили широкое распространение только в последние 20 лет, потому что они чрезвычайно ресурсоемки. Миграция может привести к значительному повышению качества изображения, поэтому алгоритмы являются предметом интенсивных исследований как в геофизической отрасли, так и в академических кругах.

Содержание

Обоснование

Результат дает нам одно скалярное значение, которое фактически представляет собой полусферу расстояний от источника / приемника, от которого могло исходить отражение. Это полусфера, а не полная сфера, потому что мы можем игнорировать все возможности, возникающие над поверхностью, как необоснованные. В простом случае горизонтального отражателя можно предположить, что отражение расположено вертикально ниже точки источника / приемника (см. Диаграмму).

Ситуация более сложная в случае падающего отражателя, поскольку первое отражение исходит из более высокого направления падения (см. Диаграмму), и поэтому график времени прохождения будет показывать уменьшенное падение, которое определяется «уравнением мигратора»:

Данные с нулевым удалением важны для геофизика, потому что операция миграции намного проще и может быть представлена сферическими поверхностями. Когда данные собираются с ненулевым смещением, сфера становится эллипсоидом, и ее намного сложнее представить (как геометрически, так и вычислительно).

Использовать

Для геофизика сложная геология определяется как любое место, где наблюдается резкий или резкий контраст поперечной и / или вертикальной скорости (например, внезапное изменение типа горной породы или литологии, которое вызывает резкое изменение скорости сейсмических волн).

Виды миграции

В зависимости от бюджета, временных ограничений и геологии недр геофизики могут использовать 1 из 2 основных типов алгоритмов миграции, определяемых областью, в которой они применяются: временная миграция и глубинная миграция.

Миграция во времени

Глубинная миграция

разрешение

Цель миграции состоит в том, чтобы в конечном итоге повысить пространственное разрешение, и одно из основных предположений, сделанных в отношении сейсмических данных, состоит в том, что они показывают только первичные отражения, а весь шум удален. Чтобы обеспечить максимальное разрешение (и, следовательно, максимальное повышение качества изображения), данные должны быть в достаточной степени предварительно обработаны перед переносом. Шум, который может быть легко различить перед миграцией, может быть размазан по всей длине апертуры во время миграции, что снижает резкость и четкость изображения.

Современные компьютеры обработки сейсмических данных более способны выполнять трехмерную миграцию, поэтому вопрос о выделении ресурсов для выполнения трехмерной миграции не вызывает беспокойства.

Графическая миграция

Технические подробности

По сути, он перемещает / перемещает энергию (сейсмические данные) из записанных местоположений в местоположения с правильной общей средней точкой (CMP). Хотя сейсмические данные изначально принимаются в надлежащих местах (в соответствии с законами природы), эти местоположения не соответствуют предполагаемому CMP для этого местоположения. Хотя суммирование данных без поправок на миграцию дает несколько неточную картину геологической среды, миграция предпочтительнее для большинства самописцев построения изображений для бурения и обслуживания нефтяных месторождений. Этот процесс является центральным шагом в создании изображения геологической среды на основе сейсмических данных из активных источников, собранных на поверхности, дне, в скважинах и т. Д., И поэтому используется в промышленных масштабах нефтегазовыми компаниями и их поставщиками услуг в цифровом формате. компьютеры.
