Особенности и применение сеток с галунным плетением

Песок – главная проблема при добыче воды из скважин. Его крупицы портят качество жидкости, не дают использовать воду для питья или в технических целях. Специально для очистки воды 60 лет назад была создана сетка галунного плетения, которая применяется и сегодня. Как и другие метизы, такая сетка делается из стальной металлической проволоки. Волокна переплетает специальный ткацкий станок. В отличие от рабицы или сварных сеток, размер ячеек настолько маленький, что просветы в полотне не видны. Из-за того, что проволока основы больше волокон утка, переплетение выходит настолько плотным, что получается сетка с «нулевым» просветом. Такой тип полотна и называют галунным плетением.

Металлические сетки – это десятки разновидностей метизов, каждому из которых нашлось применение. Сетки галунного плетения традиционно используются для фильтрования воды. Сетки из металлической проволоки выпускаются по ГОСТ 3187-76. Производители используют сталь марок 10Х17Н13М2Т, 12Х18Н10Т, 12Х18Н9Т. Эти материалы отличаются бюджетной стоимостью и привлекательными рабочими характеристиками. Готовые галунные сетки различают по диаметру проволоки.

Выгоды использования сеток галунного плетения
Замена фильтров в скважине – трудоемкий процесс, поэтому важно, чтобы очистные элементы использовались максимум времени и без дополнительных затрат на обслуживание. Этому требованию соответствуют галунные сетки, которые:

Чтобы максимально продлить срок службы этих сеток, эксперты советуют учитывать нюансы. Например, фильтры с галунным плетением не подходят для использования в грунтах с плывунами: ячейки быстро забиваются, и сетка выходит из строя. Железистые и карбонатные почвы также приближают «конец» фильтра.

Виды и применение галунных сеток
Фильтрация воды в скважинах – главное предназначение сеток с галунным плетением, поэтому даже маркировка этих изделий разработана в соответствии с размером фракций, которые задерживает фильтр:

Кроме очистки воды, галунные сетки нашли применение в пчеловодстве и строительстве. Материал используется в промышленности для обогащения марганцевой руды, фильтрования газов и обезвоживания растворов.

Прочая и полезная информация

Источник

Сетка фильтровая галунного плетения на скважину

Артезианские скважины, проходящие через известняковые слои, не требуют установки фильтров для задержки грубых примесей. Но если скважина устроена на песчаных грунтах, то без применения специального фильтра никак не обойтись.

Фильтры устанавливаются в водоприемной части скважины, и от их бесперебойной работы зависит производительность и долговечность скважины. Широкое распространение получили фильтры, устроенные из сетки галунного плетения.

Что такое галунная сетка

Галунное плетение и сетки, изготовленные таким способом были разработаны в середине прошлого века специально для водозаборных скважин

Такая сетка представляет собой ткань с нулевыми ячейками, в которых проволока «основы» всегда больше проволоки «утка». Галунные сетки не имеют ячеек, видимых на просвет. Галунное плетение обеспечивает отличную пропускную способность и благоприятствует хорошей фильтрации.

Галунные сетки удобны при перевозке и способны выдерживать высокое давление при продувке и прокачке.

Применение сеток

Применение галунных сеток особенно эффективно при устройстве в стволе скважины отверстий диаметром от 20 до 25 мм при плотности отверстий на каждый погонный метр трубы от 90 до 100 единиц.

При таком условии достигается максимально возможная фильтрация и производительность скважины. Такой результат достигается при перераспределении излишнего давления в стволе скважины через перфорированные отверстия н всю площадь галунной сетки.

При правильном проведении перфорации и верной установке фильтра обеспечивается наиболее эффективный вариант эксплуатации водоносного горизонта и всей скважины.

Преимущества галунного плетения сеток

К основным преимуществам такого вида плетения сеток относятся:

Виды сеток

Сетки галунного плетения различаются между собой материалом изготовления. В зависимости от материала сетки разделяются на две основные группы:

Сетки металлические производятся согласно ГОСТ 3187-76 и бывают различных фракций. Такие сетки отличаются прежде всего высокой прочностью на разрыв, надежностью, отличными фильтрующими качествами и номенклатурным разнообразием.

Металлические сетки

Такие сетки являются классическим, прошедшим проверку десятилетиями эксплуатации, вариантом.

Галунные сетки из нержавейки производятся практически из проволоки любого вида, основным отличительным фактором является диаметр применяемой проволоки. С учетом специфических условий работы галунной сетки, материал для ее изготовления должен обладать повышенной прочностью. В производстве нержавеющих сеток используется проволока, изготовленная из металлов марок 12Х18Н9Т, 12Х18Н10Т, 10Х17Н13М2Т. Эти марки отличаются своими отличными эксплуатационными качествами при небольшой стоимости.

Даже при продолжительной и интенсивной эксплуатации сетки, изготовленные из таких металлов, не подвергаются разрыву, что благоприятствует снижению затрат на обслуживание и эксплуатацию водозаборных скважин. Замена фильтра сопряжена со значительными материальными и трудовыми затратами, потому сетка галунного плетения из нержавеющей стали полностью оправдывает свое применение.

Нержавеющая сталь для изготовления галунных сеток считается очень прочным и долговечным материалом при соблюдении ее соответствия оптимальным условиям эксплуатации скважины.

Виды металлических сеток

Металлические сетки различаются по виду материала, из которого они изготовлены:

Стальные сетки галунного плетения производятся из низкоуглеродистой стали, подвергающейся коррозии. Нержавеющие сетки изготавливаются из легированной стали, а сетки из цветных металлов производятся из латуни, меди, алюминия и различных сплавов этих цветных металлов.

Марки металлических сеток галунного плетения

Сетка галунная из нержавеющей стали выпускается различных марок, каждая из которых применяется соответственно определенным условиям. Существует следующая маркировка металлических галунных сеток:

Маркировкой П-64, П-73 и выше говорит о том, что данный материал применим для очистки воды от пылеватого и мелкозернистого песка. Сетки с этой маркировкой являются самым мелкоячеистым видом материалов для фильтрации.

Сетка, с нанесенным на нее обозначением П-60, оптимально подходит для скважин, устроенных на мелкозернистом песке с присутствием пылеватых примесей.

Универсальным вариантом, наиболее подходящим для скважин, в которых имеются средне- и мелкозернистые пески, считается сетка с маркировкой П-56.

Материал, маркированный символами П-48, предназначается только для скважин с крупным песком.

Премущества металлических сеток

Основными достоинствами металлических галунных сеток необходимо назвать:

Недостатки металлических галунных сеток

Несмотря на большое количество достоинств, металлические сетки обладают также и рядом недостатков, к которым относятся:

Синтетические сетки

В отличие от сеток галунных металлических, синтетические производятся не по ГОСТу, а согласно техническим условиям, разрабатываемым на каждом конкретном предприятии-производителе и потому могущим отличаться друг от друга. По этой причине сетки следует приобретать только у хорошо зарекомендовавших себя производителей.

Работа с полимерной сеткой галунного плетения очень проста. Этот материал просто сшивается специальной нитью, обеспечивающей высокую надежность такого соединения.

Достоинства синтетических галунных сеток

Несмотря на то, что материалы, использующийся при изготовлении синтетических сеток (полиамид и полиэфир), разработаны относительно недавно, такие сетки успели понравиться пользователям, успевшим оценить их достоинства и преимущества:

Полимерные материалы в принципе не подвергаются коррозионному воздействию и не выделяют в жидкости абсолютно никаких примесей, как вредных так и безвредных, что допускает их применение в пищевой промышленности;

Галунная сетка из полимерных материалов обеспечивает высокую пропускную способность фильтра;

Более низкая цена по сравнению с металлическими аналогами.

Источник

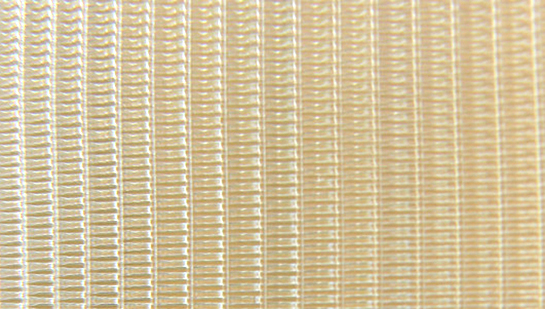

Фильтровая синтетическая сетка галунного плетения (ССГП)

Цена на синтетическую сетку галунного плетения

Фильтровая сетка реализуется кратно 1 п.м.. (ширина сетки 1,1 м.)

Возможна отправка сетки в регионы через транспортные компании или Почтой России.

Также в наличии имеется:

Характеристики:

Наименование	Цена, руб./п.м. с НДС
Синтетическая сетка галунного плетения П60 (фильтровая сетка)	1 500,00
Синтетическая сетка галунного плетения П64 (фильтровая сетка)	1 500,00

П64 (для мелкозернистых и пылеватых песков)

П60 (для мелкозернистых и пылеватых песков)

На этом перечень достоинств синтетических сеток не исчерпывается. К нему также относится значительная разница в цене по сравнению с аналогами, и непревзойденная стойкость к отложению солей, что нередко является основной причиной приостановления работы всей скважины.

Данные изделия изготавливают из очень качественных и весьма прочных материалов, которые помимо стойкости, имеют также отличную прочность на разрыв (50-180 кг/кв. м). Такие сетки допускаются к эксплуатации даже на пищевых производствах, так как они абсолютно не токсичны. Их не составит труда установить на колонну, нежели аналоги из металлических сеток. Разнообразие в переплетении нитей может поспособствовать наилучшему водоотводу, а также станет гарантией прекрасной устойчивости к закупорке изделия и хорошему дебиту всей скважины. Например, у сеток с галунным плетением существуют особо прочные ячейки прямоугольной формы.

Различают следующие виды плетения: сетка для фильтров с гладким плетением, саржевым плетением, галунным саржевым, броневым галунным, мультиплексным плетением, пятикратным саржевым плетением, с плетением широких прямоугольных ячеек и галунным плетением. Также его называют фильтровым или полотняным плетением. Сетка фильтровая с таким плетением изготавливается следующим образом. Проволоки ее основы всегда должны быть толще проволок утка. При таком плетении непременно появляется особая ячейка, которую называют нулевой.

Особые требования предъявляются также и к материалу: он должен быть не подверженным коррозии, но и не должен способствовать ухудшению качества самой воды в скважине, особенно питьевого водоснабжения. Помимо этого, изделие должно обладать достаточной прочностью для преодоления горного давления, давления самого фильтрационного потока. Также оно должно противостоять абразивному истиранию частицами различных пород.

Полимерная сетка галунного плетения имеет следующие основные параметры: ширина варьируется от 1100 до 1200 миллиметров, а число нитей основы составляет 37 на п/см. Для их изготовления в основном используют современный полиамид, который является наиболее подходящим полимерным материалом. Благодаря некоторым из его качеств сетка для скважинных фильтров обладает высокой износостойкостью, долговечностью и безопасностью, так как этот материал не взаимодействует с водой при контакте, тем самым является нейтральным в биологическом и химическом плане. Ввиду этого она соответствует всем необходимым гигиеническим нормам.
