Что такое щеточный ввод
Функции щеточных вводов
Щеточные кабельные вводы необходимы для проводки коммутационных кабелей внутрь шкафа сервера. Их основная функция — преграда на пути грязи и пыли, песка, стружки и мелкого мусора, которые могут проникнуть в корпус сквозь открытый лючок.
Основные места монтажа щеточных кабельных вводов — это нижняя часть шкафа и его крыша. Щеточные ввода закрепляют напротив технологических лючков, пропустить провода сквозь завесу щеток — и подключенное оборудование будет надежно и долговременнозащищено от пыли и инородных предметов которые могут попасть в шкаф.
Конструкция щеточного ввода
Щеточный (кабельный) ввод состоит из двух полосовых щеток жестко закрепленных в алюминиевых h-образных профилях, которые при монтаже должны смыкается в центре технического отверстия. Размеры смогут составлять от 280 до 330мм, высота щетины от 15мм до 120 ммм. Эти щетки легко крепятся к полу или потолку серверного шкафа, через этот щеточный ввод легко проходят транзитные кабели и щетина плотно закрывает оброзовавшиеся щели незанятые проводами.
Дополнительной функцией ввода является защита коммунтаационных проводов от острых краев технических лючков. Плотность ворса позволяет зафиксировать кабель в центре технологического отверстия и не позволяет ему смещаться вдоль острых краев.
Наши цены на щеточные вводы из высококачественного полипропилена (длина 270мм 500мм).
Наша компания работает как с крупными заказчиками, так и с небольшими компаниями, заказывающих нашу продукцию, поэтому цена на щеточные вводы формируется индивидуально, в зависимости от объема заказа, длины и толщины щетины, а так же ее цвета. Срок исполнения заказа от 2-х до 5-ти рабочих дней после оплаты. Цена комплекта от 350 до 1000 рублей (две щетки). В случае заинтересованности в нашей продукции или при возникновении вопросов о стоимости просим обращаться к нашим менеджерам.
Щёточные кабельные вводы
Информируем об изменении конструкции системы щёточных кабельных вводов.

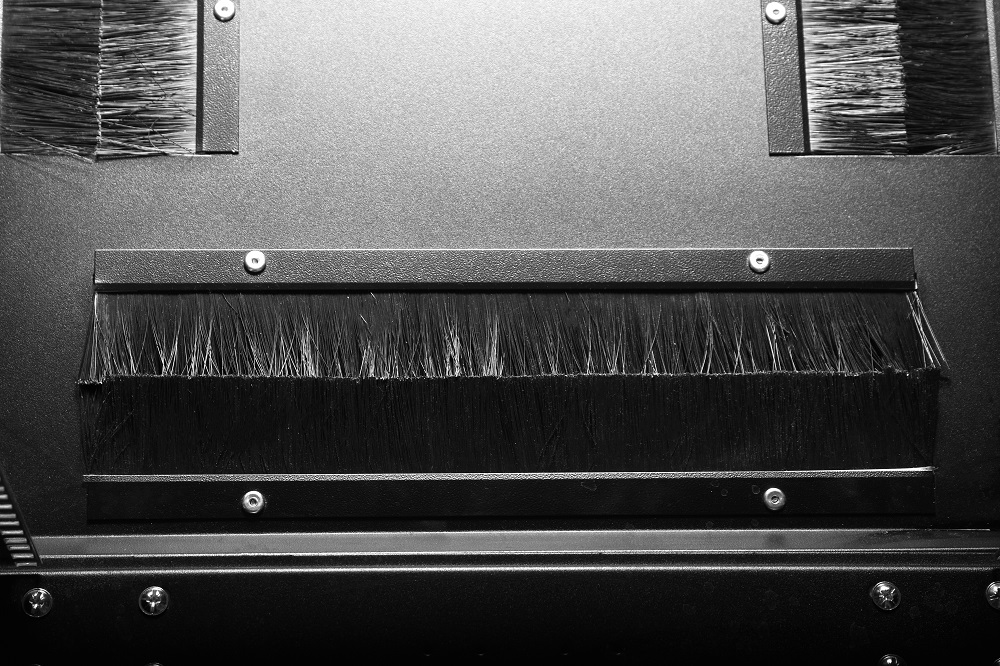

Система щёточных кабельных вводов состоит из двух полосовых щёток, жёстко закрепленных в алюминиевых h-образных профилях, которые при монтаже внахлёст смыкаются в центре технического отверстия. Предлагаются щёточные вводы двух размеров: 55 × 210 мм и 55 × 420 мм – и двух цветов: серый (RAL 7035) и чёрный (RAL 9005).
В напольных шкафах ШТК (кроме ШТК-А и ШТК-СП-К) в крыше и в основании имеются отверстия кабельных вводов по 2 каждого вида. В зависимости от объёма подводимого к шкафу кабеля можно удалить требуемое число заглушек и на их место установить щёточный ввод нужного размера.

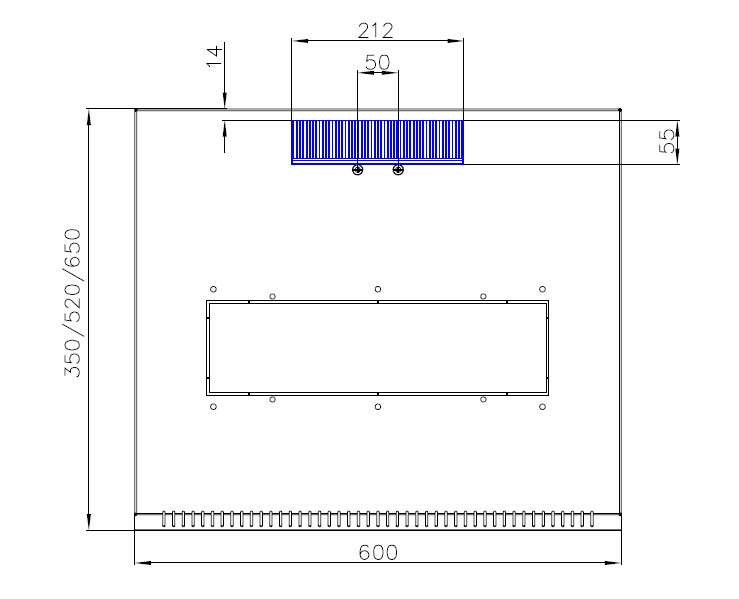

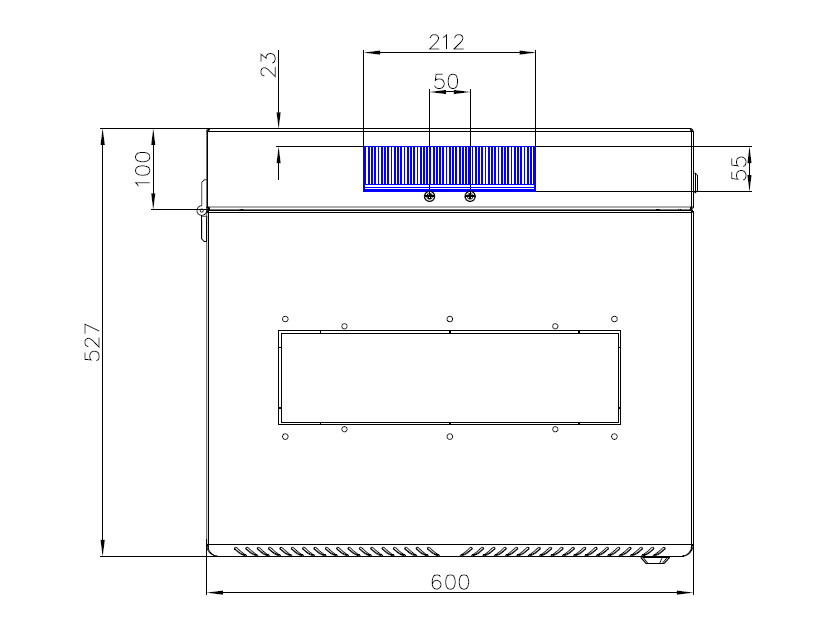

В навесных шкафах всех линеек ШРН (кроме ШРН-х.255 10″) любой кабельный ввод в крыше или дне шкафа можно закрыть одним щёточным вводом КВ-Щ-55.210А.

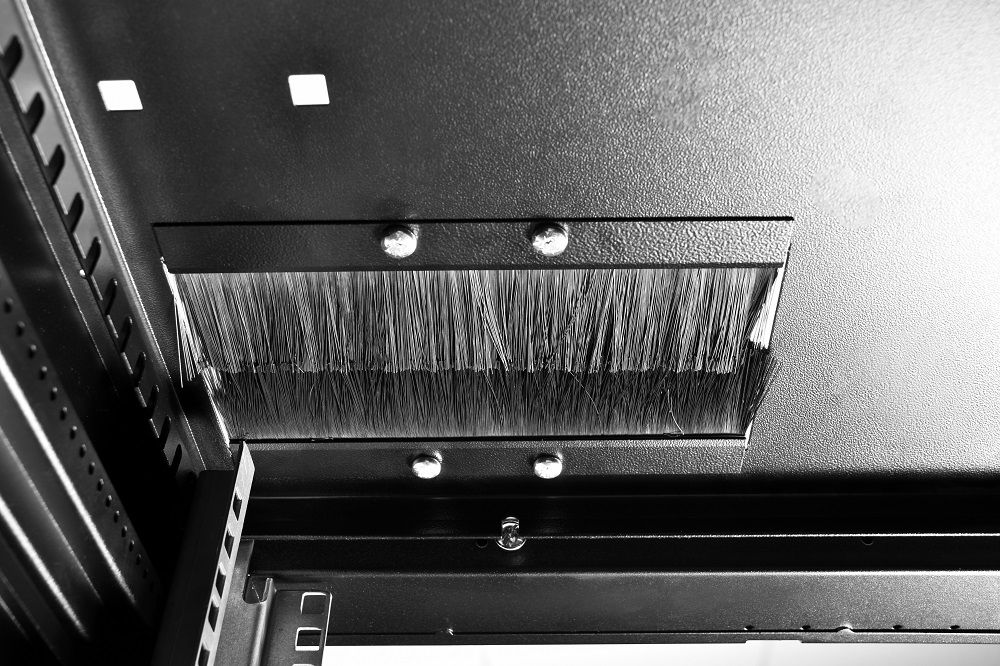

Аксессуар легко крепится к полу или крыше телекоммуникационного шкафа в технологические отверстия. Через щёточный ввод легко проходят кабели, а щетина плотно закрывает образовавшиеся щели, не занятые проводами. Щёточный ввод, помимо функции защиты от пыли и попадания крупных предметов внутрь шкафа, также обеспечивает защиту кабеля от повреждений о края технических лючков. Плотность ворса позволяет зафиксировать кабель в центре технологического отверстия.
При использовании КВ-Щ-55.210А max пять с половиной комплектов на шкаф.
Шириной 600 мм, глубиной 800, 1000 мм могут использоваться половина комплекта КВ-Щ-55.210А в основание по задней поверхности, и три комплекта КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
При использовании КВ-Щ-55.210А max шесть с половиной комплектов на шкаф
Шириной 800 мм, могут использоваться половина комплекта КВ-Щ-55.210А в основание по задней поверхности, и три комплекта КВ-Щ-55.420А на шкаф.
Так же имеется возможность установки комплекта КВ-Щ-55.420А в каждое окно под установку модулей вентиляторных.
При использовании КВ-Щ-55.210А max шесть с половиной комплектов на шкаф
Шириной 800 мм при использовании крыши под установку щёточных вводов, могут использоваться до четырёх комплектов КВ-Щ-55.210А в крыше на шкаф, в фальшпол установка не предусмотрена.
Результаты поиска: щёточный ввод
Наличие в магазине:
Панель с щеточным вводом в крыше L=600мм
Щеточный кабельный ввод 390х115 мм серый
Комплект щеточного ввода в шкаф универсальный черный
Комплект щеточного ввода в шкаф универсальный
Щеточный кабельный ввод 390х115 мм черный
Комплект щеточного ввода в шкаф универсальный

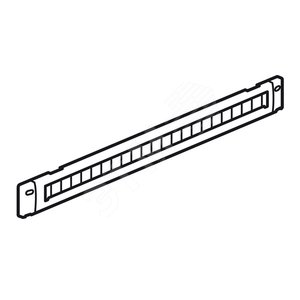

Ввод щеточный на защелках 1U пластмассовый
Ввод щеточный для шкафа 400х600
Щёточный кабельный ввод для настенного шкафа
Ввод кабельный щеточный металлический 2U
Ввод металлический щеточный 1U
Щеточное уплотнение кабельного ввода (верхняя панель)
Ввод кабеля щеточный 400х400мм
Ввод кабельный с щеточным буртиком 19 1U
Панель с щеточным вводом в крыше L=800мм
Кабельный ввод с щеточным буртиком 19дюйм, 1U, чёрный
Органайзер кабельный щеточный 2U
Пластина со щеточным вводом VDI
Панель крыши с щеточным вводом в крышедля IT корпусов CQE для 600 RAL7035
Панель крыши с щеточным вводом в крышедля IT корпусов CQE для 800мм RAL9005
Кабельный щеточный ввод для фальшпола
Кабельный щеточный ввод для фальшпола
Компания ИМБИТ производит металлические плиты фальшпола с различным свободным сечением, а также вспомогательные изделия для управления токами воздуха в системе. Кабельный щёточный ввод российского производства используется для снижения нежелательного воздухообмена в местах прохода кабелей через фальшпол.
Благодаря наличию собственных производственных мощностей на территории РФ компания ИМБИТ имеет возможность оперативно выполнять заказы как со стандартными параметрами, так и заявки на производство изделий с индивидуальными характеристиками. Так по индивидуальному техническому заданию кабельный ввод:
Конструктивные особенности кабельного ввода для фальшпола
Изделие состоит из двух рам с отверстиями для крепления под самонарезающий винт и комплектуется двумя полосовыми щетками с полипропиленовым ворсом.
Разъемная конструкция позволяет устанавливать щёточный ввод после того, как кабели проложены через плиты фальшпола, что обеспечивает возможность легкой модернизации существующей сети без значительных затрат.
Технические характеристики кабельного ввода
В стандартном исполнении щеточный кабельный ввод для фальшпола покрыт порошковой краской чёрного цвета.
На сайте указана ориентировочная стоимость кабельного щёточного ввода. Узнать точную цену инфраструктуры для ЦОД вы можете у наших менеджеров.
Маркировка | Габариты, мм | Mасса, кг | Стоимость, руб. |
Кабельный щеточный ввод SCHVR-150-100-9005 Габариты кабельного окна: 80 Х 80 мм, габариты установочного окна: 100 х 90 мм | 150 х 150 | 0,2 | от 582 |
Щеточный кабельный ввод для фальшпола
Скачать
Щеточный ввод ЩВ (комплект) ССД
Описание (PDF)
Предназначен для защиты кабельных вводов от пыли в напольных и настенных телекоммуникационных шкафах.
Для установки необходимо демонтировать металлическую заглушку и зафиксировать ввод.
Цена розничная, с НДС на 07.12.2021 | 1 390.49 руб. |
Мелкий опт | 5 шт |
Оптовая скидка | 10% |
Цена оптовая, с НДС | 1 251.44 руб. |
Партнерская скидка | да |
Цена розничная, без НДС на 07.12.2021 | 1 158.74 руб. |
Мелкий опт | 5 шт |
Оптовая скидка | 10% |
Цена оптовая, без НДС | 1 042.87 руб. |
Партнерская скидка | да |
Центральный склад ( МО, Домодедово ) | 74 шт |
Склад ЖБИ ( Москва ) | 0 шт |
Региональный склад ( Новосибирск ) | 0 шт |
Региональный склад ( Екатеринбург ) | 0 шт |
