что такое сайлентблок задней балки
Плавающие сайлент-блоки: конструкция, эксплуатация, замена
Задача сайлент-блока — обеспечить подвижное соединение деталей подвески. Как видно из английского названия, такой шарнир также должен обеспечивать бесшумное перемещение сочлененных деталей относительно друг друга. Именно поэтому традиционная конструкция сайлент-блока предполагает наличие резинового демпфера между внутренней и внешней обоймами.
Резиновый слой обеспечивает сайлент-блоку определенную подвижность, в первую очередь на скручивание, — наличие дополнительных степеней свободы является неотъемлемым свойством шарнира. Для повседневной езды с невысокой скоростью, особенно по не очень качественным дорогам, это хорошо, поскольку за счет возможности внутренней обоймы перемещаться внутри сайлент-блока по всем осям обеспечивается дополнительный амортизирующий эффект. Благодаря этому подвеска меньше изнашивается, а езда по неровностям становится более комфортной.
Однако у медали, как известно, есть и обратная сторона: большое количество степеней свободы традиционного сайлент-блока делает подвеску менее жесткой и «собранной». Паразитные перемещения внутренней обоймы в направлениях, не предусмотренных производителем, приводят к замедленной реакции автомобиля на руль и способствуют общим паразитным перемещениям элементов подвески. На высокой скорости машина становится менее управляемой.
Для решения этой проблемы инженеры придумали способ, как ограничить ход внутренней обоймы шарнира в продольной и поперечной плоскостях. Так был внедрен сайлент-блок нового типа, так называемый плавающий. Впрочем, его конструкция гораздо более близка к шаровой опоре, чем к традиционному резино-металлическому сайлент-блоку, и вот почему.
Основных изменений в этом узле два. Во-первых, на внутренней обойме плавающего сайлент блока появилась шаровая втулка. Во-вторых, исчезла резиновая часть шарнира. Так плавающий сайлент-блок выглядит в разрезе:
Видно, что шар ограничивает подвижность всего шарнира: внутренняя обойма может свободно вращаться, однако максимально ограничена в перемещении в продольной и поперечной плоскостях. Движение обоймы вперед-назад сдерживается двумя симметричными полимерными вставками.
Запирание всего узла и фиксация внутренней обоймы выполнены при помощи специального кольца, которое, в свою очередь, зафиксировано завальцовкой внешней обоймы. Точно так же, как и в шаровой опоре, внутри шарнира имеется смазка, защищающая весь узел от износа и играющая роль своего рода «масляной ванны», в которой и «плавает» плавающий сайлент-блок. От вытекания смазки и защиты от внешних воздействий узел защищен пыльниками с обоих торцов.
Плавающий сайлент-блок — гораздо более жесткий и менее подвижный в поперечной плоскости узел, чем традиционный резиновый сайлент-блок. При этом он обеспечивает высокую подвижность двух сопряженных с его помощью деталей. Одними из первых такой узел стали активно внедрять японские инженеры, которые хотели сохранить значительные ходы подвески (не все дороги в Японии хороши), но при этом сделать машину более собранной и управляемой на скорости. Плавающие сайлент-блоки появились на таких моделях Toyota, как Crown и Celsior, на рубеже 80–90-х годов и в дальнейшем довольно широко распространились. К примеру, сейчас они широко используются в задней подвеске автомобилей BMW.
В теории плавающие сайлент-блоки обладают бо́льшим ресурсом по сравнению с традиционными. На практике же у них есть два слабых места. Первое — это пыльники. Повреждение пыльника в результате воздействия агрессивной среды, температуры, механического воздействия ведет к нарушению герметичности узла. Внутрь сайлент-блока попадают грязь и вода, а смазка вымывается. Итог — преждевременный износ, увеличение ходов, стук, скрип. И, естественно, ухудшение управляемости.
Вторым слабым местом, как показала практика эксплуатации, оказался сам способ фиксации внутренней втулки в обойме шарнира: завальцовка не всегда способна выдерживать большие нагрузки, возникающие при ударах колеса о препятствия — ямы и выбоины. Соответственно, внутренняя втулка перестает фиксироваться и узел фактически полностью разрушается.
Специалисты Febest выяснили, что с этим изъяном в конструкции можно успешно бороться. Инженеры компании внимательно изучили случаи выхода плавающих сайлент-блоков из строя и при проектировании своих деталей внесли одно существенное изменение: в изделиях Febest внутренняя втулка удерживается не завальцовкой внешней обоймы, а при помощи резьбы мелкого шага.

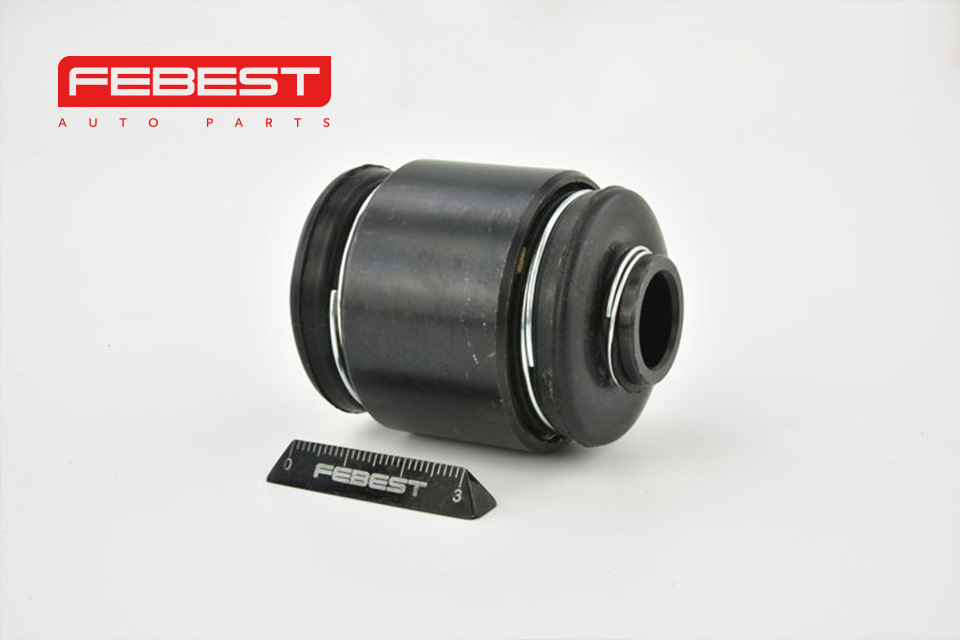

Иными словами, в плавающем сайлент-блоке Febest вся внутренняя часть вкручивается во внешнюю обойму, надежно фиксируя весь узел в сборе. Практика показывает, что это более надежное решение, чем конструкция с завальцовкой, которая по-прежнему используется многими производителями автозапчастей, в том числе и оригинальных.
Устранение конструктивных недочетов и доступная цена предопределили высокий спрос на плавающие сайлент-блоки Febest. В ассортименте компании эти шарниры представлены довольно широко. Модельный ряд плавающих сайлент-блоков Febest призван помочь в ремонте автомобилей азиатских, американских и европейских брендов.
Компания производит плавающие сайлент-блоки для всех популярных машин, где такое решение было внедрено: от классических моделей Toyota начала 90-х (например, Chaser и Crown) до современных BMW — 3-й и 5-й серий, Х3, Х4, Х5 и Х6.
При установке плавающих сайлент-блоков следует уделить особое внимание правильной последовательности работ. Запрессовка изделия в рычаг или тягу должна выполняться строго со снятыми пыльниками, устанавливать которые необходимо уже после запрессовки. Рассмотрение рекламаций по этим изделиям специалистами Febest показало, что именно пренебрежение снятием пыльников ведет к быстрому износу узла: это происходит из-за микроповреждений и нарушения герметичности.
Стоит напомнить, что установка обычного резинового сайлент-блока взамен плавающего — плохая идея. Экономия может вылиться в серьезное ухудшение управляемости, а также привести к более скорому выходу детали из строя. При нежелании покупать дорогой оригинал лучше обратиться к изделиям Febest — это точное соответствие всем требованиям автопроизводителя, проверенная временем конструкция и отличное качество. Вы можете подобрать подходящий сайлент-блок в нашем электронном каталоге прямо сейчас!
Жжём не по-детски: как и зачем менять сайлентблоки задней подвески
Зачастую написанное в Интернете слово «сайлентблок» вызывает желание взять в руки дрель и высверлить себе глаза. Как только его не пишут, но вариант «саленблок» самый распространённый. Видимо, многие просто не догадываются, что слово это на английском звучит как silent block, где первое слово означает «тихий» и с салом никак не связано. А вот с тишиной в машине связь есть, причём самая прямая.
Мост, балка, многорычажка
Н ачнём мы наше просветительско-развлекательное повествование с короткой технической справки об устройстве задней подвески. Прошли те времена, когда единственным видом был неразрезной задний мост Жигулей, Москвичей и Волг, подвешенный на рессорах. Это, конечно, дёшево, достаточно надёжно, но не слишком комфортно, а главное – управляемость автомобилей с зависимой задней подвеской обычно далека от идеала. Особенно, если мост стоит с тяжеленным редуктором, и вся эта прелесть плавно вливается в количество неподрессоренных масс. Такую подвеску сейчас встретишь не слишком часто, поэтому о ней больше говорить не будем. Гораздо интереснее какая-нибудь многорычажка.
Её преимущество – лучшая плавность хода (если это требуется), а главное – гораздо более приятная управляемость. Ведь неспроста многие задние многорычажки умеют «подруливать». Вспомните, как этим гордится, например, Форд. Задняя подвеска Фокуса действительно очень хороша, что положительно сказывается на драйверских качествах этой достойной повозки среднего класса общества.
Более утончённым духовно личностям напомню про подвеску Мерседеса W124 – то ещё чудо. И достаточно надёжно, и очень хорошо рулится. Единственный недостаток – не каждый сможет отремонтировать такую подвеску: слишком много рычагов, непонятных тяг и прочих «саленблоков». К тому же, многорычажка после ремонта требует ещё одной практически неизбежной операции: установки углов схождения и развала задних колёс (речь у нас сегодня идёт исключительно о задней подвеске). Есть мнение, что хороший мастер эти углы может выставить на глаз, иногда – по отвесу из верёвочки с гаечкой. Верится в это чуть меньше, чем в добродетель сутенёра из Лос-Анджелеса.
Самая распространённая задняя подвеска недорогих переднеприводных автомобилей – полузависимая с упругой балкой. Она чуть лучше, чем зависимая, но значительно дешевле независимой многорычажной – поэтому её с удовольствием и используют во многих современных автомобилях. Ещё одним преимуществом такой подвески можно назвать очень высокую надёжность: ломаться там практически нечему. Разве что вытекут амортизаторы, лопнут пружины или – вот он, наш случай! – износятся сайлентблоки. И вот как раз тут мы сможем их заменить сами, своими собственными мускулистыми руками.
Кстати, несколько месяцев мы готовили большой материал про сайлентблоки передних рычагов . Там же рассказывали в подробностях о различных конструкциях «тихих блоков» и о тонкостях их замены спереди. Можете открыть в соседней вкладке или добавить этот материал в закладки, чтобы почитать на досуге.
Что понадобится для работы?
Так как мы будем менять сайлентблоки задней балки, то их придётся в первую очередь купить. И тут опять вспомним мы великие и могучие слова «оригинал» и «аналог». Если на коробке нет надписи «Ягуар», это ещё не значит, что вашему «коту» эта запчасть не родная. Скорее всего, именно такой же Lemfoerder у вас на машине и стоит, только с надписью Jaguar. Что делает запчасть дороже в полтора-два раза, при этом оставляя её всё тем же Lemfoerder. В общем, теме поиска запчастей тут не место – это разговор отдельный, и этой темы мы касались подробно.
Пока же поищем, что будем ставить мы. На наш автомобиль выбор есть: оригинал Renault за 1 350 рублей, немецкий Lemfoerder за 1 350, немецкий Swag за 1 100 и бельгийский Sidem за 800 рублей. Нас вполне устроит Sidem – дёшево и сердито. Итак, с запчастями разобрались. Что надо из инструмента?
Тут не всё так просто. Допустим, головку на 18 мм и ключ на 16 можно втихаря украсть из гаража соседа. Но вот незаметно стащить подъёмник, гидравлическую стойку-упор и приспособления для запрессовывания нового сайлентблока вряд ли получится, даже если всё это добро у соседа есть. А ещё нужен будет баллончик газа с горелкой – его найти проще.
В общем, если говорить серьёзно, то надо будет хорошо подумать, как поднять машину и чем потом держать на весу балку. И, конечно же, чем ставить новый сайлентблок – перспектива остаться в гараже наедине с машиной со снятой балкой — не самая лучшая, её даже на эвакуатор грузить будет проблематично.
И всё же допустим, вы всё это нашли. Тогда приступим к работе!
Что такое сайлентблок? Зачем его надо менять?
🎥 Не забываем смотреть видео, прикрепленные к посту.
Представим ситуацию, вы приезжаете диагностику и мастер вам говорит, что пора менять сайлентблоки. Но вы, как начинающий автолюбитель, не понимаете смысл этих слов и даже не представляете что это такое. Тогда данная статья будет полезна для вас, из нее вы узнаете что такое сайлентблок и для чего он нужен, а также зачем его нужно менять.
🔎 Что такое сайлентблок и его назначение?
Сайлентблок, или по-другому резинометаллический шарнир, представляет из себя две металлические втулки, между которыми имеется резиновая вставка. Сайлент-блоки служит для соединения деталей подвески, и за счет упругой вставки между втулками (резина или полиуретан) гасит колебания, передаваемые от одного узла к другому. На него приходятся самые тяжелые нагрузки, ведь он должен противостоять деформации, которая получает подвеска автомобиля.
Где установлен сайлентблок? Сайлентблоки встречаются как в передней подвеске автомобиля, для крепления рычагов, стабилизатора поперечной устойчивости, реактивных тяг, так и для крепления штанги в задней подвески. Также сайлентблоки применяют для крепления амортизаторов, коробки передач, двигателя. И за всеми этими резинометаллическими шарнирами нужен постоянный и своевременный контроль.
🔎 Как проверить сайлентблоки?
Как понять, когда пора менять сайлентблоки? Обычно, сайлент-блоки служат до 100 000 километров пробега, но в российских условиях с нашими дорогами не лучшего качества, следует делать осмотр сайлентблоков через каждые 50 000 км. пробега.
Понять, износился ли сайлентблок подвески можно и по своим ощущениям. Если автомобиль стал хуже управляться или реакции на поворот руля стали «ватными» с большой задержкой — то это верный признак изношенного сайлентблока. Но для большей уверенности нужно обратиться в авто сервис или сделать контроль резинометаллических шарниров самостоятельно.
Визуальный осмотр сайлентблоков происходит следующим образом: нужно заехать на яму или эстакаду, и посмотреть визуально на чистый от грязи сайлентблок. В резиновой части не должно быть трещин и разрывов. Желательно при этом представлять как выглядит новый сайлентблок. Косвенным признаком можно считать кривой развал/схождение, если известно, что он точно раньше был правильный. Когда сайлентблоки рвутся, рычаги становятся чуть криво.
Также следует проверить люфт в сайлентблоках и при чрезмерной его величине также их заменить в срочном порядке.
К чему приводит несвоевременная замена сайлентблоков? При их сильном износе может появиться увод автомобиля на скорости. Т.е. автомобиль будет как бы швырять из стороны в сторону. Еще один неприятный признак износа резинометаллических шарниров — это неравномерный износ покрышек. Вообще-то, неравномерный износ шин говорит о неправильном сходе-развале, что в свою очередь может намекать на неисправность подвески автомобиля.
Не стоит медлить с заменой сайлентблоков вследствие того, что они могут разрушить посадочные места крепления шарниров, и тогда, например, придется менять передний рычаг подвески в сборе.
Самая большая сложность, которая возникает при замене старых сайлентблоков на новые, это трудность их запрессовки. Для этого потребуется специальный инструмент, оправки и пресс для запрессовки и выпрессовки их в рычаге. Конечно, можно воспользоваться русской смекалкой, и просто подобрать подходящую оправу из куска трубы, а дальше запрессовать новый сайлентблок при помощи «кувалды». Это требует определенной сноровки и точности, так как возможно повредить резиновую вставку.
Если вы решили своими силами заменить сайлентблоки, сначала оцените всю сложность ремонта из данного видео-ролика. И после этого решайте, сможете ли Вы заменить сайлентблоки своими руками или все-таки лучше обратиться в автосервис.
Что касается замены сайлентблоков в узлах крепления двигателя, коробки передач, то следует обратиться за помощью к профессиональным авто мастерам. Это необходимо делать потому, что их замена в этих узлах очень трудоемкая операция, и чтобы ее проделать нужно отличное знание основы автомобиля и опыт в его ремонте. В противном случае, вы просто можете «наломать дров», и тогда замена старых сайлентблоков влетит вам «в копеечку».
Следует помнить, что после замены сайлентблоков в подвеске на новые следует восстановить углы схождения и развала колес. К слову, данную операцию следует делать при любом вмешательстве и ремонте подвески автомобиля.
🔎 Полиуретановые или резиновые сайлентблоки, какие лучше?
Если ваш автомобиль имеет в подвеске, какие либо резиновые втулки и сайлентблоки, которые можно заменить полиуретановыми деталями, то Вы только улучшите характеристики подвески и её работу. Полиуретановые сайлентблоки детали прослужат как минимум в 5 раз дольше, чем резиновые детали.
Единственный недостаток у полиуретана — это его более высокая стоимость по сравнению с резиновыми изделиями (более чем в 5 раз), но можно сэкономить на замене.
Полиуретановые сайлентблоки улучшают поведение автомобиля на дороге, снижая нежелательные деформации в подвеске и устраняя эффект “выжимания”, свойственный резиновым деталям. Это означает то, что подвеска всегда работает в предусмотренном конструкторами режиме. Правильно установленные и подобранные полиуретановые детали всегда работают лучше, поглощая удары, вибрацию и снижая шум по сравнению с резиной.
Подведем итог, если Вы желаете улучшить управляемость автомобиля, настроить подвеску под свой собственный стиль вождения — то полиуретановые сайлентблоки это именно то, что вам нужно. Если вы каждый день спокойно перемещаетесь из одной точки в другую, то выбор в пользу обычных резиновых сайлентблоков.
Спасибо, что прочитали статью до конца
Удачи на дорогах
#3 Что такое сайлентблок? Зачем его надо менять?
Что такое сайлентблок? Зачем его надо менять?
Уже изъезженная тема, но думаю будет полезна))
Представим ситуацию, вы приезжаете диагностику и мастер вам говорит, что пора менять сайлентблоки. Но вы, как начинающий автолюбитель, не понимаете смысл этих слов и даже не представляете что это такое. Тогда данная статья будет полезна для вас, из нее вы узнаете что такое сайлентблок и для чего он нужен, а также зачем его нужно менять.
Что такое сайлентблок и его назначение?
Сайлентблок, или по-другому резинометаллический шарнир, представляет из себя две металлические втулки, между которыми имеется резиновая вставка. Сайлент-блоки служит для соединения деталей подвески, и за счет упругой вставки между втулками (резина или полиуретан) гасит колебания, передаваемые от одного узла к другому. На него приходятся самые тяжелые нагрузки, ведь он должен противостоять деформации, которая получает подвеска автомобиля.
Где установлен сайлентблок? Сайлентблоки встречаются как в передней подвеске автомобиля, для крепления рычагов, стабилизатора поперечной устойчивости, реактивных тяг, так и для крепления штанги в задней подвески. Также сайлентблоки применяют для крепления амортизаторов, коробки передач, двигателя. И за всеми этими резинометаллическими шарнирами нужен постоянный и своевременный контроль.
Как проверить сайлентблоки?
Как понять, когда пора менять сайлентблоки? Обычно, сайлент-блоки служат до 100 000 километров пробега, но в российских условиях с нашими дорогами не лучшего качества, следует делать осмотр сайлентблоков через каждые 50 000 км. пробега.
Понять, износился ли сайлентблок подвески можно и по своим ощущениям. Если автомобиль стал хуже управляться или реакции на поворот руля стали «ватными» с большой задержкой — то это верный признак изношенного сайлентблока. Но для большей уверенности нужно обратиться в авто сервис или сделать контроль резинометаллических шарниров самостоятельно.
Визуальный осмотр сайлентблоков происходит следующим образом: нужно заехать на яму или эстакаду, и посмотреть визуально на чистый от грязи сайлентблок. В резиновой части не должно быть трещин и разрывов. Желательно при этом представлять как выглядит новый сайлентблок. Косвенным признаком можно считать кривой развал/схождение, если известно, что он точно раньше был правильный. Когда сайлентблоки рвутся, рычаги становятся чуть криво.
Также следует проверить люфт в сайлентблоках и при чрезмерной его величине также их заменить в срочном порядке.
К чему приводит несвоевременная замена сайлентблоков? При их сильном износе может появиться увод автомобиля на скорости. Т.е. автомобиль будет как бы швырять из стороны в сторону. Еще один неприятный признак износа резинометаллических шарниров — это неравномерный износ покрышек. Вообще-то, неравномерный износ шин говорит о неправильном сходе-развале, что в свою очередь может намекать на неисправность подвески автомобиля.
Не стоит медлить с заменой сайлентблоков вследствие того, что они могут разрушить посадочные места крепления шарниров, и тогда, например, придется менять передний рычаг подвески в сборе.
Самая большая сложность, которая возникает при замене старых сайлентблоков на новые, это трудность их запрессовки. Для этого потребуется специальный инструмент, оправки и пресс для запрессовки и выпрессовки их в рычаге. Конечно, можно воспользоваться русской смекалкой, и просто подобрать подходящую оправу из куска трубы, а дальше запрессовать новый сайлентблок при помощи «кувалды». Это требует определенной сноровки и точности, так как возможно повредить резиновую вставку.
Если вы решили своими силами заменить сайлентблоки, сначала оцените всю сложность ремонта из данного видео-ролика. И после этого решайте, сможете ли Вы заменить сайлентблоки своими руками или все-таки лучше обратиться в автосервис.
Что касается замены сайлентблоков в узлах крепления двигателя, коробки передач, то следует обратиться за помощью к профессиональным авто мастерам. Это необходимо делать потому, что их замена в этих узлах очень трудоемкая операция, и чтобы ее проделать нужно отличное знание основы автомобиля и опыт в его ремонте. В противном случае, вы просто можете «наломать дров», и тогда замена старых сайлентблоков влетит вам «в копеечку».
Следует помнить, что после замены сайлентблоков в подвеске на новые следует восстановить углы схождения и развала колес. К слову, данную операцию следует делать при любом вмешательстве и ремонте подвески автомобиля.
Как менять сайлентблоки задней балки своими руками
Что такое сайлентблок рычага подвески и его функции
В конструкциях автомобиля, где есть вибрации, смещения, радиальные и осевые нагрузки должны быть смягчающие специальные резиновые детали. Они выполняют важную функцию, поэтому их надо часто менять. Резиновые детали, которые подвергаются сжатию, растяжению, смещению, быстро изнашиваются.
Сайлентблок — это резинометаллический шарнир (РМШ) в конструкции подвески машины. Устройство салентблока входят:
Эту деталь изготавливают методом вулканизации, из-за чего она имеет отличные свойства по виброизоляции. Салентблоки способны гасить все виды нагрузок, которые появляются во время эксплуатации авто.
Если сайлентблоки сильно изношены, то управление автомобилем будет некомфортным, появятся шумы и начнут быстрее изнашиваться места соединения деталей.
Сайлентблоки ставят на передние и на задние подвески. Они устанавливаются на рычагах. Кроме рычагов, сайлентблоки соединяют узлы крепления коробки передач, двигателей и амортизаторов.
Для повышения надежности, необходимо вовремя менять виброизоляционные подушки.
Где применяется сайлентблок
На передней оси сайлентблоки применяются для крепления амортизаторов, стабилизатора поперечной устойчивости и реактивных тяг. Помимо этого, они используются для крепления двигателя и коробки передач. На заднем мосту они, главным образом, встречаются в креплениях реактивных штанг. Стандартный ресурс службы резинометаллических шарниров составляет порядка ста тысяч километров, но очень часто значительно снижается из-за неудовлетворительного качества дорог. Немалое влияние на состояние детали оказывает и стиль вождения конкретного автовладельца. Как уже писалось выше, своевременная замена сайлентблоков очень важна и, кстати, не требует обязательного обращения на станцию технического обслуживания.
Расположение и принцип работы сайлентблоков
Сайлентблоки устанавливаются в точках крепления рычагов подвески к кузову (балке, подрамнику). Для чего нужны сайлентблоки, становится понятно из их «официального» названия. В технической литературе их называют резинометаллическими шарнирами – так как это именно они обеспечивают «качание» рычагов при работе подвески. В то же время сайлентблоки ограничивают значительное смещение рычагов относительно точек крепления, при котором могли бы измениться установочные углы колёс.
Роль демпфера, гасящего вибрацию и создающего упругое сопротивление смещению рычагов играет резиновая втулка. На рисунке ниже шарнирное соединение рычага и кузова показано в разрезе.
Схема установки сайлентблока нижнего рычага ВАЗ 2101-2107
В гнездо рычага запрессована наружная обойма сайлентблока 2. Внутренняя же его втулка 6 зажата между внутренней и наружной шайбами и не может свободно поворачиваться относительно оси. Ввиду того, что между рычагом и его осью зажата также резиновая втулка шарнира 1, поворот рычага относительно оси возможен только одновременно с деформацией (перекручиванием) демпфера – наружная и внутренняя металлические втулки приварены к резине.
Такое плотное соединение деталей и обеспечивает ограничение излишних перемещений рычага – ось, рычаг и сайлентблок установлены без каких-либо зазоров, которые могут стать причиной возникновения вибрации и неприятных стуков при движении. Шарниры в таких подвесках устанавливаются по два на рычаг и дополняют друг друга. А вообще, в зависимости от того, где находится тот или иной сайлентблок, работать он может по-разному:
В однорычажных подвесках типа «Макферсон» зачастую используется такое сочетание резинометаллических шарниров: один работает на скручивание, второй соединяет кузов с дополнительным плечом рычага, которое придаёт жёсткость всей конструкции. Демпфер «дополнительного» сайлентблока работает больше на растяжение/сжатие.
Рычаг передней подвески Opel Corsa
Передний сайлентблок такого рычага в основном нужен для амортизации внешнего воздействия на колесо при ходах подвески во время её работы. Задний же, установленный вертикально, противодействует усилиям, направленным поперечно плоскости качания рычага. Попросту говоря, предотвращает его перекос.
Схема такой подвески может быть немного изменена – рычаг (22 на рис. ниже) крепится к кузову в одной точке (28), а в поперечной плоскости между ним и кузовом устанавливается растяжка 29, также крепящаяся посредством резинометаллических шарниров (30 и 22).
Схема крепления рычага подвески автомобилей ВАЗ 2108-99, ВАЗ 2114-15
Сайлентблок рычага этой подвески без наружной металлической втулки. От проворачивания в гнезде он удерживается за счёт того, что запрессовывается со значительным усилием.
Так называемые «плавающие» сайлентблоки устроены совсем иначе – это, скорее, шаровые шарниры:
Центральная втулка 6 в средней части выполнена в виде сферы, которая может вращаться в пластмассовом вкладыше 5. Узел заполняется смазкой и закрывается защитными чехлами 1. Такой шарнир обычно устанавливается в некоторых многорычажных подвесках – в таких местах, где необходимо обеспечить большую степень свободы в одной плоскости и одновременно исключить взаимное смещение деталей в другой (в данном случае – в плоскости, перпендикулярной оси шарнира). Чаще всего применяется в «поворотных кулаках» задних независимых подвесок (или в реактивных тягах, их поддерживающих).
Как узнать, что пора менять сайлентблоки?
Какие признаки и симптомы говорят о том, что нужна замена сайлентблоков передних рычагов подвески или задней балки?
Поломки могут проявлять себя следующим образом:
Если почувствовали что-то из вышеописанного, то замена сайленблоков уже необходима. Для этого можно посетить автосервис, где всё сделают специалисты, а можно и разобраться с проблемой самостоятельно. Как это сделать, рассмотрим далее.
Признаки неисправности
Как определить, что автомобилю требуется замена заднего сайлентблока задней балки? Основной признак – это характер работы подвески. В ходе движения вы почувствуете скрипы и удары в задней части автомобиля. С каждым днем они будут усиливаться.
Внешне это можно определить по смещению центральной втулки сайлентблока или обрыву резиновой накладки. Если автомобиль использовался бережно, деталь может выйти из строя из-за естественного износа. Так, спустя 5-7 лет резина начинает «дубеть». Сайлентблок перестает быть таким упругим и начинает люфтовать.
При игнорировании проблемы может возникнуть неравномерный износ резины (из-за перекоса балки и нарушения углов установки задних колес). Машина потеряет прежнюю управляемость – ее будет заносить на поворотах.
Диагностика – как выявить проблему или убедиться в ее отсутствии?
Кто может проверить состояние сайлентблоков
Что будет, если сайлентблоки не поменять вовремя?
При износе детали появляется постепенно увеличивающийся люфт (в гнезде блока). В результате отверстие втулки тоже разрабатывается. Это чревато:
Выбор новых элементов для замены сайлентблоков задних рычагов
Отбор должен быть тщательным, так как отличия между разновидностями сайлентблоков неочевидны.
Сначала проконсультируйтесь с автоспециалистом (это можно сделать непосредственно в магазине или в чате на Uremont.com). Агрегат должен подходить вашему автомобилю. Внешне их трудно различить — отличие именно во внутреннем диаметре запчасти. Выясните износостойкость детали.
Замена сайлентблоков задних продольных рычагов требует наличия специального съемника (при необходимости его можно изготовить самостоятельно — найти видео-инструкцию в сети несложно). Алгоритм работы приведен ниже:
Если разрушены шарнирные “гнезда”, требуется установка нового переднего рычага подвески авто.
Как изготовить приспособление своими руками
Наиболее простой вариант – использование головки на «27», которая будет служить оправкой для запрессовки. Еще подойдет гидравлический домкрат небольшого размера или тиски. В первом случае можно попытаться выдавить или запрессовать сайлентблок прямо на месте. При использовании тисков деталь придется снять. Другие варианты самодельных «съемников»:
Работают такие «инструменты» просто. Берется втулка и ставится с о стороны, куда будет выдавливаться сайлентблок. В отверстие устанавливается болт с резьбой. Далее начинают затягивать гайки и шайбы постепенно сводятся: одна из них выпрессовывает изделие из посадочного гнезда. Все же стоит заметить: замененная запчасть прослужит дольше, если операция проводилась в автосервисе.
Как поменять задние сайлентблоки?
Замену задних сайлентблоков можно выполнить самостоятельно, если правильно подготовиться. Самое главное при выполнении ремонтных работ не спешить и действовать последовательно.
Приемы замены сайлентблоков задней подвески на примере ВАЗ2109
При отсутствии подъемника поддомкратьте колесо, предварительно ослабив болты его крепления. Но сначала поставьте под балку страховочные опоры. Подготовьте ключи на «19», съемник, молоток, WD40, новые детали. На следующих этапах:
Установка
При установке, стоит тщательно очистить посадочное место от грязи и пыли. Для этого используйте уайт-спирит или другой растворитель, смоченный в ветоши. Обильно смазываем мыльным раствором участок. Дальше (тем же съемником) равномерно запрессовываем новый сайлентблок. При установке, старайтесь избежать перекосов. В противном случае вы повредите новый элемент. На следующем этапе достаем из-под кузова деревянный брусок и одеваем болт крепления балки, а также наживляем гайку. Устанавливаем обратно заднее колесо и спускаем автомобиль с домкрата.
Далее переходим к соседней стороне – все элементы подвески, а также тормоза меняются попарно. Затем отправляемся на небольшой тест-драйв. После пяти-десяти километров пробега, загоняем машину в обратно гараж и дотягиваем болты крепления до упора. Далее можно смело приступать к обыденной эксплуатации.
Полезные советы
Важно понимать, что неисправности или износ отдельных деталей и узлов в устройстве подвески могут оказывать сильное влияние на комфорт и управляемость ТС в целом. Другими словами, если изношены задние сайлентблоки передних рычагов или же имеются проблемы с сайлентблоками задней подвески, машина может хуже слушаться руля, ухудшается управляемость и устойчивость и т.д.
Так вот, если на малых скоростях эти негативные последствия не сильно проявляются, на средней или высокой скорости езда с вышедшими из строя сайлентблоками может быть опасной. Более того, для любителей скоростной езды и вовсе рекомендуется заменить стандартные резиновые сайлентблоки на подходящие полиуретановые.
Это позволит не только увеличить срок службы элементов, но и улучшить управляемость и повысить устойчивость. Главное, правильно подобрать детали для замены, а также качественно выполнить установку. Если нет опыта и инструментов, лучше сразу отказаться от попыток самостоятельного ремонта и доверить процедуру опытным специалистам.
Рекомендуем также прочитать статью о том, что такое шаровая опора. Из этой статьи вы узнаете о назначении, принципах работы, а также признаках неисправности, частых неполадках и особенностях замены шаровых опор в устройстве ходовой части автомобиля.Также отметим, что если автомобиль с пробегом больше 60-70 тыс. км. и ремонты ходовой части ранее не проводились, в этом случае кроме сайлентблоков отдельное внимание следует уделить стабилизаторам и стойкам стабилизатора, а также втулкам стабилизатора.
При ухудшении управляемости не лишней будет и проверка амортизаторов. Только при условии полностью исправного состояния всех узлов и деталей подвески автомобиль получает необходимую устойчивость, исчезает раскачка, шумы, вибрации и т.д. Бывает и так, что даже при полностью исправной подвеске только замена мягких (например, масляных стоек) на более жесткие газомасляные амортизаторы позволяет качественно решить проблему и получить желаемый результат.
Подведем итоги
С учетом приведенной выше информации становится понятно, что замена сайлентблоков передних рычагов или сайлентблоков задней подвески является важной и ответственной процедурой. При этом сама замена выполняется достаточно просто при условии наличия соответствующего инструмента для снятия и запрессовки. Однако если такого инструмента нет, во время выполнения работ другими способами есть риски повредить как сам рычаг, так и новый сайлентблок.
Рекомендуем также прочитать статью о том, как проверить подушку двигателя. Из этой статьи вы узнаете, что такое опора двигателя и как она работает, а также как проверяется опора двигателя. Напоследок отметим, что при подборе сайлентблоков для замены следует сразу определиться с выбором что установить, резиновый или полиуретановый сайлентблок. Дело в том, что первый вариант больше подходит для спокойной езды, однако может быстрее выходить из строя. В свою очередь, второй тип служит дольше и несколько улучшает управляемость, однако стоит дороже и может скрипеть.
Так или иначе, сам автовладелец перед заменой должен обязательно учитывать эти и другие особенности, рассмотренные выше. Также следует делать поправку на индивидуальные условия эксплуатации, стиль езды и т.д. Только такой подход позволяет добиться лучшей управляемости и устойчивости автомобиля на дороге, причем как на средних, так и на высоких скоростях.
