что такое резьбовая заклепка и как ей пользоваться
Какими бывают винтовые резьбовые заклепки
Металлические детали скрепляются посредством самых разнообразных методик. Сварочные аппараты можно использовать далеко не во всех случаях либо их применение нецелесообразно. Специализированные винтовые заклепки почти не имеют ограничений относительно использования, обеспечивая прочную фиксацию соединений.
Преимущества изделий
По сути, резьбовые заклепки — гибриды традиционных гаек. Но не нужно их путать с вытяжными. Они имеют достоинства, в числе которых:
Надежность соединений достигается за счет резьбы, расположенной со внутренней стороны гаек, а у болтов — на внешней.
Разновидности резьбовых заклепок
Ассортимент довольно широкий, существует множество классификаций крепежей. Так, они могут иметь плоскую или потайную головку, гаечную либо винтовую резьбу, круглую или шестигранную ножку (не допускает проворачиваний в посадочных гнездах). Если принимать во внимание предназначение, то могут быть:
Этот список можно продолжать, но стоит отметить, что отечественной промышленностью выпускаются самые разнообразные заклепки для разных случаев.
Материалы, используемые для производства
Рассматриваемые крепежи могут иметь различные бортики. Чтобы получить обычные соединения, покупают гайки, имеющие стандартные бортики. Если следует получить незначительный зазор между деталями, лучше воспользоваться метизами с уменьшенными или потайными бортиками. Стоит учесть, что перед началом установки выполняется процедура зенкования отверстий, в которые будут посажены заклепки.
Резьбовые гайки-заклепки могут выпускаться из нескольких видов металла, в частности:
В отдельных случаях может применяться полимер неопрен. Изделия из него именуют самоустанавливающимися, ведь для монтажных работ не нужны заклепочные инструменты.
Особенности монтажных работ
Когда пользуетесь механическим специнструментом понадобятся значительные физические усилия для получения действительно надежных соединений элементов конструкций. Дело в том, что гайки-заклепки значительно противодействуют усилиям закручивания. Пневматический заклепочник существенно упрощает задачу, но его стоимость остается высокой.
Если имеется в наличии специальный механический или пневмогидравлический инструмент, то процесс установки будет очень простым,:
Соединение профлистов
В принципе, профлисты можно использовать где угодно. Строгие ограничения как таковые отсутствуют. Главное условие — правильный выбор типа изделия и соответствующих размеров. Необходимо учесть еще один нюанс: на подобные крепежные элементы обязательно стоит обратить внимание, если планируется проведение креплений конструкций, после завершения работы с которыми доступ к их обратной стороне окажется полностью закрытым либо сильно затрудненным.
К примеру, при работе с силовым (сигнальным) шкафом будет нелегко провести демонтаж панели, если гайки, накрученные на винты, будут проворачиваться.
Внутренняя резьба предоставляет возможность соединять тонкие листы металла и стали, ведь использование обыкновенных метизов не даст необходимого результата. Долговечность полностью зависит от параметров внешних сечений. Чем больше размер крепежа, тем выше надежность и прочность. Чтобы соединить детали, толщина которых превышает 4 мм, желательно пользоваться заклепками, имеющими резьбу М10, 1−3 мм — М6, М8, до 1 мм — М3.

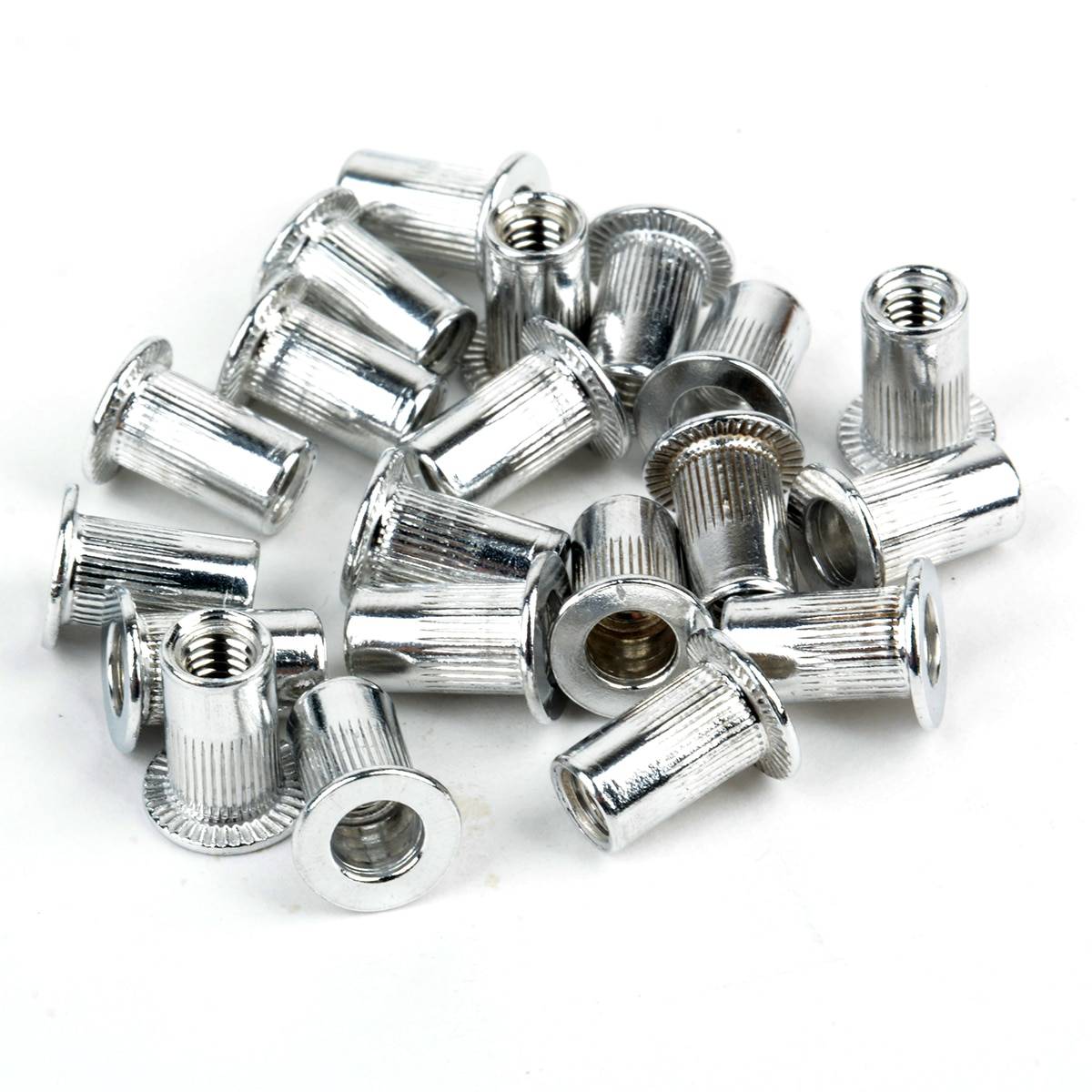

Резьбовые заклепки
Применение
В принципе, заклепки с резьбовым элементом можно использовать при создании практически любых соединений. Однако наиболее актуальны они в случаях, когда после сборки будет отсутствовать полноценный доступ к обратной стороне сочленяемых деталей конструкции. Их, как и другие типы заклепок, чаще всего используют при соединении элементов, выполненных из листовых материалов. Такие метизные изделия отличаются максимальной простотой установки, не требующей большого арсенала специального оборудования.
Очень часто поставить такую заклепку будет намного проще, чем нарезать резьбу или применить сварку
Также важно учитывать, что отдельные модели обеспечивают возможность дополнительного, максимально прочного соединения с использованием болтов или же винтов соответствующего диаметра. Сфера применения описываемых приспособлений определяется, в первую очередь, их типом и материалом изготовления
Так, установка гаечных заклепок целесообразна в условиях ограниченного пространства. В то же время предотвратить риск проворота во время монтажа поможет применение шестигранных моделей. Помимо этого, производители предлагают заклепки для сборки конструкций, рассчитанных на специфические эксплуатационные условия.
С учетом принципа установки резьбовые заклепки можно назвать во многом идентичными их вытяжным аналогам. При этом алгоритм действий во время выполнения работ включает в себя несколько основных этапов. Речь идет о подготовке соединяемых поверхностей, сверлении отверстий соответствующего диаметра и непосредственно самой установке крепежа
Важно помнить, что качество образуемого шва определяется, помимо всего прочего, еще и рядностью. С учетом предъявляемых требований может применяться многорядная схема с цепным или же шахматным расположением элементов
Для максимального упрощения процесса сборки и сокращения временных затрат используют специальные приспособления – заклепочники. Этот инструмент может оснащаться ручным, пневматическим, а также гидравлическим приводом.
Анализируя возможность применения заклепок с резьбой, следует учесть, что долговечность подобных соединений определяется внешним диаметром устанавливаемых метизных изделий. И речь в данном случае идет о прямопропорциональной зависимости. Другими словами, чем больше размер заклепки, тем прочнее шов и выше его устойчивость к различным нагрузкам. Помимо этого, в перечень факторов, влияющих на качество соединений в той или иной ситуации, входят отсутствие рифления и толщина стенок. Однако данные характеристики параллельно отражаются на удобстве выполнения всех предусмотренных технологией работ.
О резьбовых заклепках смотрите в видео ниже.
Преимущества изделий
По сути, резьбовые заклепки — гибриды традиционных гаек. Но не нужно их путать с вытяжными. Они имеют достоинства, в числе которых:
Разновидности резьбовых заклепок
Ассортимент довольно широкий, существует множество классификаций крепежей. Так, они могут иметь плоскую или потайную головку, гаечную либо винтовую резьбу, круглую или шестигранную ножку (не допускает проворачиваний в посадочных гнездах)
Если принимать во внимание предназначение, то могут быть:
Материалы, используемые для производства
Рассматриваемые крепежи могут иметь различные бортики. Чтобы получить обычные соединения, покупают гайки, имеющие стандартные бортики. Если следует получить незначительный зазор между деталями, лучше воспользоваться метизами с уменьшенными или потайными бортиками. Стоит учесть, что перед началом установки выполняется процедура зенкования отверстий, в которые будут посажены заклепки.
Резьбовые гайки-заклепки могут выпускаться из нескольких видов металла, в частности:
Особенности
Изначально стоит напомнить, что еще сравнительно недавно именно заклепки являлись одним из наиболее распространенных типов метизных изделий. На сегодняшний день, невзирая на активное внедрение передовых технологий и инновационных технических решений, актуальность подобного крепежа сохраняется во многих современных сферах. Отдельного внимания заслуживают конструктивные особенности и принцип работы резьбовых заклепок
Важно учитывать – независимо от разновидности, работают они одинаково
По своей сути, все заклепки представляют собой крепежные элементы в виде втулки с закладной головкой. С другой стороны присутствует замыкающаяся в процессе сборки головка. Если сравнивать более привычные многим вытяжные и рассматриваемые крепежные приспособления, то станет понятно, что последние отличаются, прежде всего, наличием резьбового элемента. Речь в данном случае идет о компактной конструкции в виде втулки (стержня), имеющей цилиндрическую или же шестигранную форму. Верхняя ее часть оснащена опорным бортиком, а нижняя имеет резьбу.
Рассматривая особенности резьбовых заклепок, необходимо уделить особое внимание следующим явным преимуществам данного типа крепежных приспособлений
На данный момент все чаще отдают предпочтение сварным швам, спайкам или же склейкам. Однако, невзирая на все неоспоримые преимущества подобного рода соединений, в некоторых ситуациях единственным рациональным выходом остается применение заклепок с резьбовым элементом. Помимо всего перечисленного выше, следует отметить, что такие приспособления способны выдерживать существенные термические нагрузки.
Также резьбовые заклепки не становятся причиной структурных изменений монтируемых деталей, чего нельзя сказать о той же сварке. Данный момент очень важен при сочленении разных материалов. И не стоит забывать, что описываемые метизные изделия при необходимости обеспечивают сохранение подвижности элементов конструкции.
Естественно, существуют и определенные минусы таких заклепок, к которым относятся следующие важные моменты.
Материалы
Выше уже акцентировалось внимание на разнообразии материалов, используемых при производстве описываемых метизов. Однако стоит подробнее описать наиболее распространенные варианты исполнения заклепок с резьбой
И речь в данном случае идет о следующих важных моментах.
Помимо всего уже перечисленного, стоит отметить, что в отдельных случаях в качестве сырья применяют неопрен. Изделия из этого полимера являются самоустанавливающимися. В таких случаях отсутствует необходимость использования специального инструмента и оборудования.
Обзор видов
На данный момент в соответствующем сегменте современного рынка метизов представлен широкий ассортимент рассматриваемых приспособлений для крепежа. Производятся болты-заклепки, варианты с цилиндрическими бортиками, глухие и прочие резьбовые заклепки. С одной стороны это позволяет в каждом конкретном случае подобрать наиболее подходящие заклепки с учетом всех актуальных критериев. В то же время подобное разнообразие становится причиной определенных трудностей при выборе.
В первую очередь речь идет о материале, из которого изготавливаются заклепки, последние могут быть:
По виду резьбы
В данном случае речь не идет о приспособлениях с наружной резьбой. Имеются в виду два варианта исполнения заклепок с внутренней резьбой.
По типу головки
Кроме материала изготовления и особенностей резьбы, описываемые крепежные приспособления делятся на виды с учетом особенностей головки. Существуют две категории моделей.
По профилю ножки
С учетом данного параметра все представленные в продаже крепежные приспособления можно разделить на следующие три типа.
По виду бурта
Принимая во внимание особенности данной части метизов, следует отметить, что существуют заклепки со следующими типами буртов
Выбор в пользу моделей с потайным или уменьшенным буртом делают, если требуется максимально уменьшить зазор между соединяемыми деталями. Также необходимо помнить о нескольких важных моментах в контексте подготовки деталей и нюансов выполнения монтажных работ. В соответствии с актуальными правилами и нормами, перед установкой любых типов заклепок всегда выполняется зенковка посадочных отверстий.
По назначению
Сейчас на рынке можно найти практически любые резьбовые заклепки, включая модели для пластика, а также рассчитанные на использование при монтаже заклепочника. С учетом назначения можно выделить следующие разновидности моделей:
Соединение профлистов
В принципе, профлисты можно использовать где угодно. Строгие ограничения как таковые отсутствуют. Главное условие — правильный выбор типа изделия и соответствующих размеров
Необходимо учесть еще один нюанс: на подобные крепежные элементы обязательно стоит обратить внимание, если планируется проведение креплений конструкций, после завершения работы с которыми доступ к их обратной стороне окажется полностью закрытым либо сильно затрудненным
К примеру, при работе с силовым (сигнальным) шкафом будет нелегко провести демонтаж панели, если гайки, накрученные на винты, будут проворачиваться.
Внутренняя резьба предоставляет возможность соединять тонкие листы металла и стали, ведь использование обыкновенных метизов не даст необходимого результата. Долговечность полностью зависит от параметров внешних сечений. Чем больше размер крепежа, тем выше надежность и прочность. Чтобы соединить детали, толщина которых превышает 4 мм, желательно пользоваться заклепками, имеющими резьбу М10, 1−3 мм — М6, М8, до 1 мм — М3.
Резьбовые заклепки
В прошлом к наиболее распространенным крепежным элементам относились заклепки (особенно в середине XX в.). К настоящему времени они значительно вытеснены, но все же сохранили актуальность в некоторых случаях. Далее рассмотрен один из типов крепежных элементов – резьбовые заклепки: их общие особенности, классификация, сферы и технология применения.
Особенности
Заклепки представляют собой крепежные элементы в виде втулки либо стержня с закладной головкой с одного конца и с замыкающейся в процессе заклепки головкой с другого. От вытяжных заклепок резьбовые отличаются наличием резьбы. То есть они представляют собой шестигранные либо цилиндрические втулки с опорным бортиком в верхней части и резьбой в нижней. Верхняя часть выполнена в виде тонкостенной трубки без резьбы и нередко имеет продольную наружную насечку. В процессе монтажа она деформируется. Вертикальная насечка на верхней части обеспечивает равномерную деформацию и предотвращает разрыв материала.
К достоинствам резьбовых заклепок относят:
Несмотря на то, что в настоящее время в большинстве случаев вместо заклепок используются сварные или склеиваемые соединения, рассматриваемые крепежные элементы имеют ряд преимуществ в сравнении с ними, определяющих их незаменимость в некоторых узлах. Во-первых, резьбовые заклепки выдерживают термическое воздействие. Во-вторых, они не вызывают структурных изменений элементов при монтаже, в отличие от сварки, что особо актуально при соединении деталей из различных материалов, поведение которых может быть непредсказуемо. В-третьих, резьбовые заклепки обеспечивают сохранение подвижности.
Однако данные крепежные элементы имеют ряд недостатков:
Ввиду многообразия резьбовых заклепок классификация их весьма сложна.
Так, по материалу их дифференцируют на:
Кроме того, существуют полимерные модели (неопреновые). Чтобы их установить не требуются специализированные инструменты, ввиду чего их называют самоустанавливающимися.
По типу резьбы выделяют:
Кроме того, по форме головки резьбовые заклепки классифицируют на плоские и потайные, по профилю ножки – на круглые и шестигранные, по конфигурации борта – на открытые, потайные, малые, закрытые, большие.

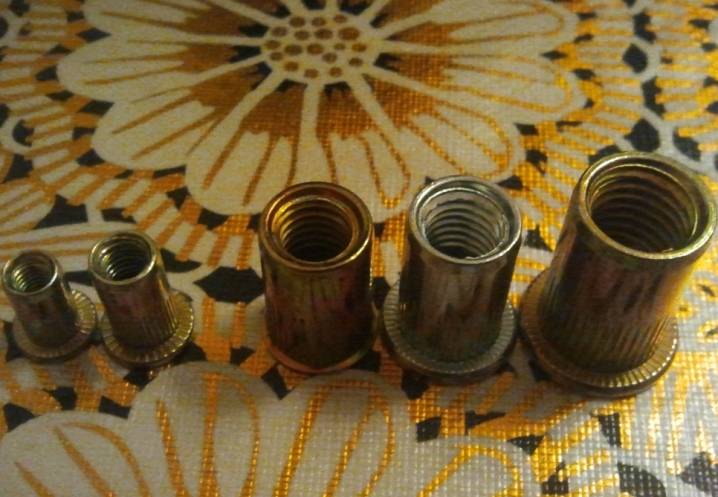

К тому же данные крепежи выпускают под различные диаметры и шаг резьбы навешиваемых элементов. Для заклепок с внутренней резьбой обычно используются диаметры M4 – M8, для винтовых – M3 – M16.
Наконец, существуют резьбовые заклепки с дополнительными специфическими параметрами: электропроводящие, с увеличенной головкой, с виброизоляцией, с повышенным усилием, с метками, герметичные, с дюймовой резьбой и т. д.
Применение
Резьбовые заклепки подходят для любых соединений, однако наиболее уместны в случаях отсутствия доступа к обратной стороне по завершении сборки. Они применяются обычно для соединения листовых материалов. Резьбовые заклепки значительно проще прочих типов соединений: использовать их проще, чем осуществлять сварочные работы либо нарезать резьбу. Некоторые из них обеспечивают возможность дополнительного крепления с применением винтов либо болтов.
Сфера использования во многом определяется типом резьбовых заклепок. Так, элементы из цветных металлов востребованы, прежде всего, при декорировании ввиду хороших эстетических свойств. Нержавеющие и стальные заклепки применяются для узлов, рассчитанных на сложные эксплуатационные условия, ввиду того, что они обеспечивают повышенную прочность соединений и устойчивы к коррозии. Гаечные резьбовые заклепки целесообразны в условиях ограниченного пространства и при отсутствии доступа к обратной стороне узла. Шестигранные модели исключают возможность проворота. К тому же, как было отмечено, существуют варианты с дополнительными свойствами, рассчитанные на специфические эксплуатационные условия.
По принципу установки резьбовые заклепки аналогичны вытяжным. Работы включают несколько этапов.
Следует отметить, что качество шва определяется, в том числе, рядностью. Нередко используют многорядное расположение заклепок по цепной либо шахматной схеме.

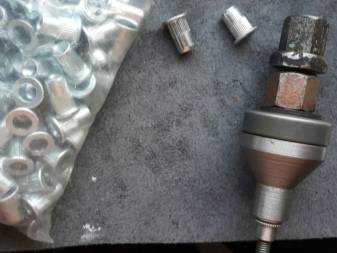

В качестве инструмента при монтаже резьбовых заклепок своими руками применяется заклепочник с ручным, гидравлическим либо пневматическим приводом, а также специализированный пресс и автоматическая система.
Долговечность соединения во многом определяется внешним диаметром крепежного элемента. Между данными факторами наблюдается прямая зависимость. То есть чем больше диаметр, тем выше прочность соединения и сопротивление его нагрузкам. Кроме того, прочность определяется такими параметрами резьбовых заклепок, как толщина стенок и отсутствие рифления. Однако данные характеристики также сказываются на сложности и удобстве работы.
Требуемую длину резьбовой заклепки определяют на основе толщины соединяемых элементов. Однако нужно учитывать, что такой крепеж рассчитан на листы толщиной 0,3-6 мм. Так, для узлов толщиной в 1 мм рекомендуется применять модели M3, для 1-3 мм – M6 либо M8, для более 4 мм – M10.
Материал определяет параметры и, следовательно, сферу применения резьбовых заклепок. Так, углеродистая сталь применяется для производства универсальных вариантов, рассчитанных на стандартные соединения. Для обеспечения коррозионной устойчивости изделия из данного материала нередко покрывают цинком. Нержавеющая сталь обеспечивает крепежным элементам устойчивость к термическому воздействию и влажности (то есть антикоррозийную). К тому же данные варианты обладают большей прочностью. Изделия из алюминия характеризуются антикоррозионными свойствами и малой массой. Бронзовые резьбовые заклепки отличаются минимальным искрообразованием. Последние два варианта применяют для скрепления деталей из тех же материалов. Они не рассчитаны на большие нагрузки.
Модели со стандартными бортиками используются для обычных резьбовых соединений. Крепежные элементы с уменьшенным бортиком рассчитаны на достижение наименьшего зазора между соединяемыми элементами. Для той же цели подходят варианты с потайным бортом. Однако они требуют предварительного зенкования отверстий. Кроме того, модели с потайным бортом актуальны для случаев одностороннего монтажа, когда общая толщина соединяемых деталей превосходит длину крепежного элемента. Следовательно, резьбовая заклепка не может обеспечить полноценное сжатие, и фиксация обеспечивается благодаря расширению ее в отверстии.
В случае применения механического заклепочника потребуется прилагать значительные усилия ввиду большого противодействия рассматриваемых крепежных элементов. Пневматическими инструментами пользоваться намного проще, но они весьма дороги.
К настоящему времени заклепки в значительной степени вытеснены сварными и болтовыми соединениями. Тем не менее они сохраняют актуальность в авиационной, судостроительной сферах, сборке мебели и оконных рам, монтаже вентиляционных систем и т. д. По прочности и надежности заклепочные соединения аналогичны сварным.
К тому же резьбовые заклепки актуальны в случаях, когда необходимо установить на поверхности детали при отсутствии возможности нарезания резьбы ввиду малой толщины либо при отсутствии доступа с обратной стороны для использования гайки.
