Выводим сигнал remote из автомагнитолы с управляемым по i2c усилителем
Сигнал REMOTE (напряжение 12В, которое служит для включения внешних усилителей когда включена магнитола) из современных штатных магнитол вывести не так просто. Если раньше можно было использовать ножку ST-BY микросхемы-усилителя, то теперь разработчики магнитол не используют эту ножку, потому что появились микросхемы-усилители с цифровым управлением.
Можно поискать на плате дорожки, на которых появляется напряжение тогда, когда включается магнитола, но в большинстве случаев они не подходят. Можно подключиться к питанию подсветки дисплея, вот только в этом случае усилитель может включаться незапланированно — до включения встроенного усилителя (что сопровождается щелчками в тракте) или при регулировке климата или при работе парктроника.
Попробую описать другой вариант выхода из положения на примере штатной магнитолы Swing на Skoda Octavia A7
Изучаем устройство
Оконечный усилитель — TDA7563, на него аналоговый сигнал приходит с DSP SAF7741HV.
TDA7563, как выяснилось, очень любят разработчики штатных магнитол из-за того, что микросхема имеет цифровое управление и диагностику по шине i2c, а i2c применяется в магнитолах уже очень давно. Микросхема усилителя при включении магнитолы по команде основного процессора производит тест динамиков, результат теста отдаёт по i2c — определяется обрыв/КЗ, что позволяет блоку магнитолы выдавать эти ошибки по CAN диагностическому оборудованию. В спящий режим микросхема усилителя переводится тоже командами по i2c (нога ST-BY усилителя не используется), что сильно усложняет получение сигнала REMOTE.
Вообще, вся магнитола постоянно запитана, независимо от того, включена ли она и включено ли зажигание. Просто все ненужные микросхемы (и усилитель в том числе) засыпают до тех пор пока не понадобятся и их не разбудит основной процессор магнитолы (в нашем случае ).
Состояние включенности габаритов и включенности зажигания магнитола получает по CAN. Обмен с кнопками руля — по CAN до блока шлюза диагностических шин, далее — по LIN до контроллера кнопок в руле.
Идея в том, чтобы на внутреннюю шину магнитолы i2c посадить ещё одно устройство на базе простого и дешёвого микроконтроллера, которое будет прикидываться микросхемой усилителя и слушать все команды, которые летят в неё от процессора магнитолы. Причём i2c позволяют нашему «шпиону» оставаться незаметным для процессора магнитолы. Встроенный усилитель будет функционировать как и прежде, а сигнал REMOTE будет формироваться микроконтроллером ровно тогда, когда магнитола будет включать свой встроенный усилитель. Данный способ подойдет для всех магнитол, в которых применена микросхема TDA7563 или совместимые с ней по протоколу обмена.
Само устройство было собрано в выходные на плате, на которой кроме микроконтроллера расположились только 3 резистора и 2 отладочных светодиода (необязательных). Микроконтроллер выковырян из ненужного устройства, поэтому долго над выбором мк я не думал.
Отлаживаем ПО контроллера
Всё достаточно просто. Нам всего лишь нужно реализовать i2c-slave с адресом как у TDA7563 (0x6C) и ждать обращений на запись. Далее нужно принять 2 Instruction byte от процессора магнитолы и их проанализировать. Интересующие биты — Standby Off в байте IB2, Unmute Rear Channels и Unmute Front Channels в байте IB1. Вообще выяснилось, что магнитола сначала выставляет бит Standby Off и с небольшой задержкой — биты Unmute Front Channels и Unmute Rear Channels.
Командные байты я описал в виде структур бит, которые поместил в объединение вместе с массивом из 2 байт, чтобы при заполнении буфера обращаться к нему побайтово, а при разборе команды иметь удобный доступ к битам:
typedef struct
<
unsigned char CD_10 :1;
unsigned char UnmuteRearChannels :1;
unsigned char UnmuteFrontChannels :1;
unsigned char RearChannelGain12db :1;
unsigned char FrontChannelGain12db :1;
unsigned char OffsetDetectionEnable :1;
unsigned char DiagnosticEnable :1;
unsigned char NotUsed1 :1;
> tIB1;
typedef struct
<
unsigned char HighEfficiencyMode_Left :1;
unsigned char HighEfficiencyMode_Right :1;
unsigned char CurrentDetectionDiagnosticEnable:1;
unsigned char LineDriverModeDiagnostic :1;
unsigned char StandbyOff :1;
unsigned char FastMuting :1;
unsigned char NotUsed1 :1;
unsigned char NotUsed2 :1;
> tIB2;
typedef union
<
struct
<
tIB1 IB1;
tIB2 IB2;
> IBs;
char Bytes[2];
> tTWI_Buff;
А так выглядит проверка команды (я проверяю биты Standby Off и Unmute Front Channels):
Чтобы шпион не мешал чтению состояния из TDA7563, при операциях чтения из слейва будем выдавать байты = 0xFF, чтобы TDA мог в нужные моменты притягивать линию SDA к земле и шпион ему не мешал это делать.
Усилок, Remote и Установка

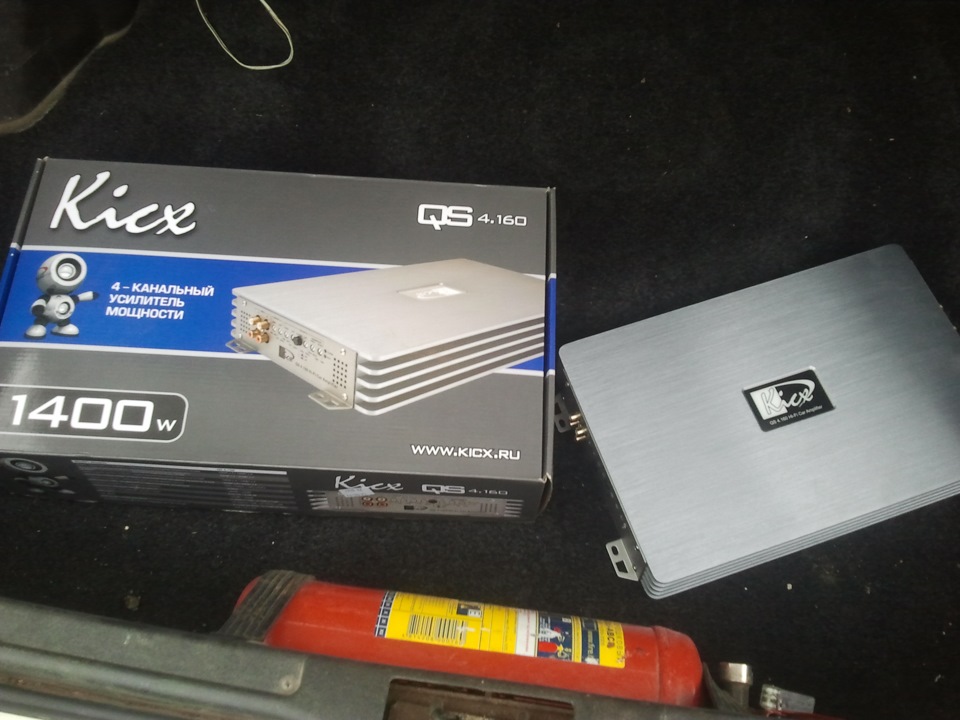

Прикупил я на днях усилитель Kicx QS 4.160.
Мостовой режим Есть
Фильтр высоких частот 0Гц
200Гц / 12дБ Гц
Фильтр низких частот 50Гц
200Гц / 12дБ Гц
Мощность
Мощность макс. (2 Ом) Вт x канал 350Вт x 4
Номинальная мощность (4 Ом) Вт x канал 160Вт x 4
Номинальная мощность (2 Ом) Вт x канал 190Вт x 4
Номинальная мощность в мостовом включении (4 Ом) Вт x канал 350Вт x 2
Особенности
Соотношение сигнал/шум 90 дБ
Диапазон регулировки уровня низких частот 30
12дБ
Частотный диапазон 10Гц-25кГц
Входы/Выходы
Количество каналов усилителя 4
Немного он б/у, стоял у парня дома и питал там колонки без нагрузки. Вообще он как новый.
Это уже предпоследний шаг к моей аудиосистеме. В планах был Kicx KAP-49, но и этот схож по характеристикам. Да и думаю мне больше и не надо, остальное для тех кто не слышит)) Теперь остался саб и короб))
На следующий день пошел и купил все что нужно для установки в свое авто)

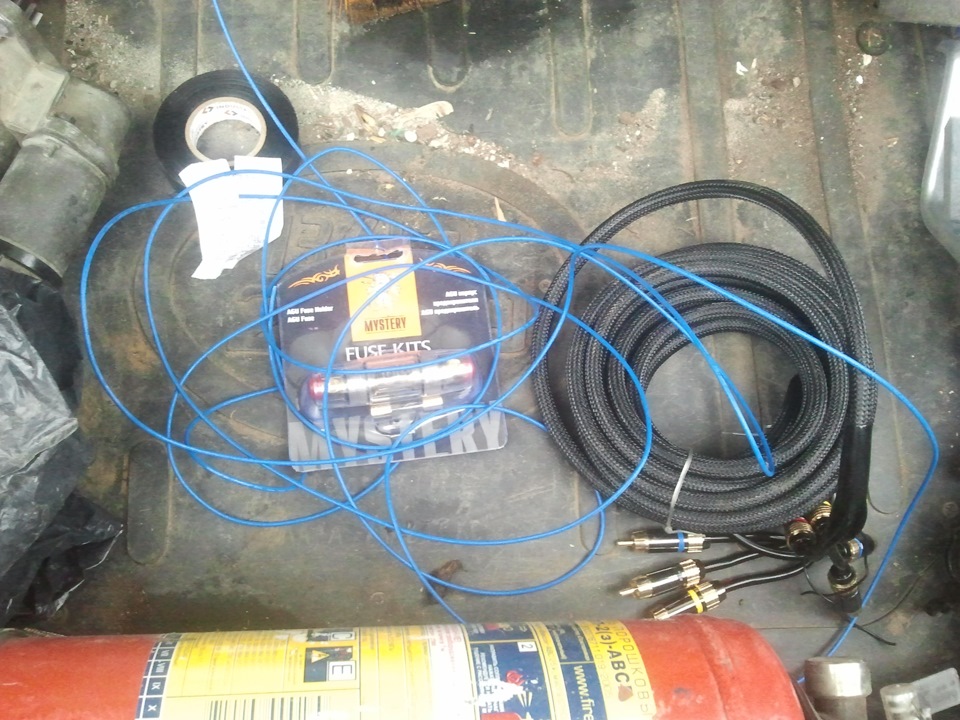

Межблочные провода Kicx RCA-06, КГ-25(4м), Предохранитель мистери (60А), провода DAXX 14Ga(10м. с ними затупил, взял не те. Забыл про нужное сечение, но и этих хватает).
С довольной моськой в этот же день начал установку всего этого добра))

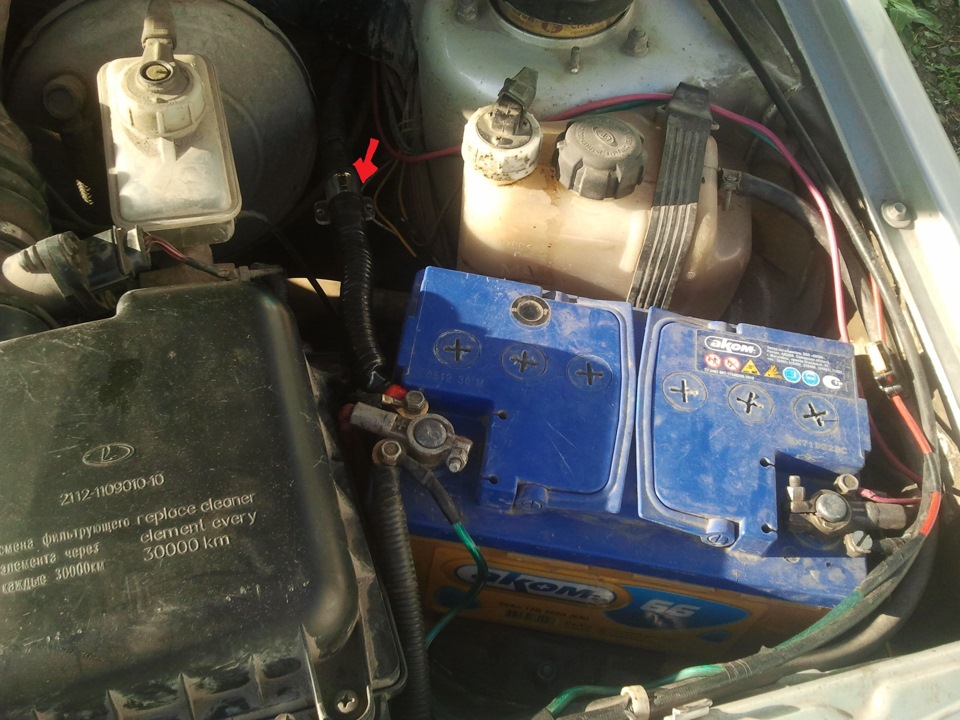

1м КГ-25 у меня уже был после установки генератора, его я кинул на массу от усилка к кузову. Закрепился к саморезу около стойки. Предохранитель закрепил рядом с аккумулятором.

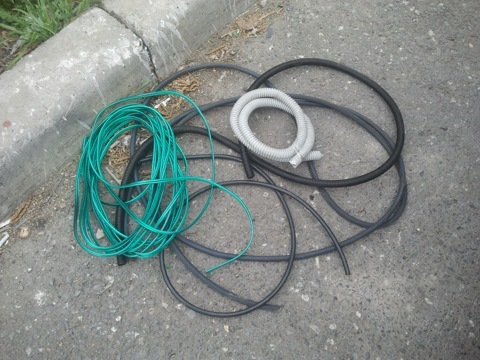

Силовые провода кинул в гофру, которая у меня тоже была. Была небольшая проблема с межблоками. Один настоятельно не хотел играть. Но покрутив его тюльпаны, он стал работать.Ремоут подцепил к маленькому проводу в связке межблоков, В этом была моя ошибка
Настройку произвел мой знакомый, Настроили на 1/3 чтобы все раскачалось, потом добавим еще.

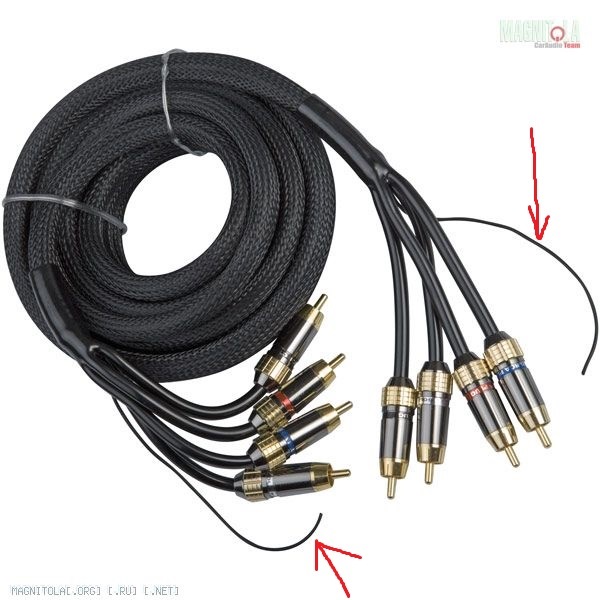

Переделал ремоут, поскольку маленький проводок в связке-это дополнительная масса. Потому что нельзя провод с током ложить рядом с межблоками, даже если он маленького сечения. Грозит появлением фона.
Т.е этот самый малый проводок кидаем на болт ГУ и на болт усилителя. Вот вам и доп.масса. Ремоут нужно кидать по стороне с проводом питания отдельно или через кнопку от основного питания, но это непрактично.
Прошаренным парням будет неинтересно, но новичков думаю заинтерисует)
Далее было понятно, что усел занимает много места, если лежит посередине багажника. Надо было куда-то его присобачить, решено было прикрепить его на спинку заднего сидения.

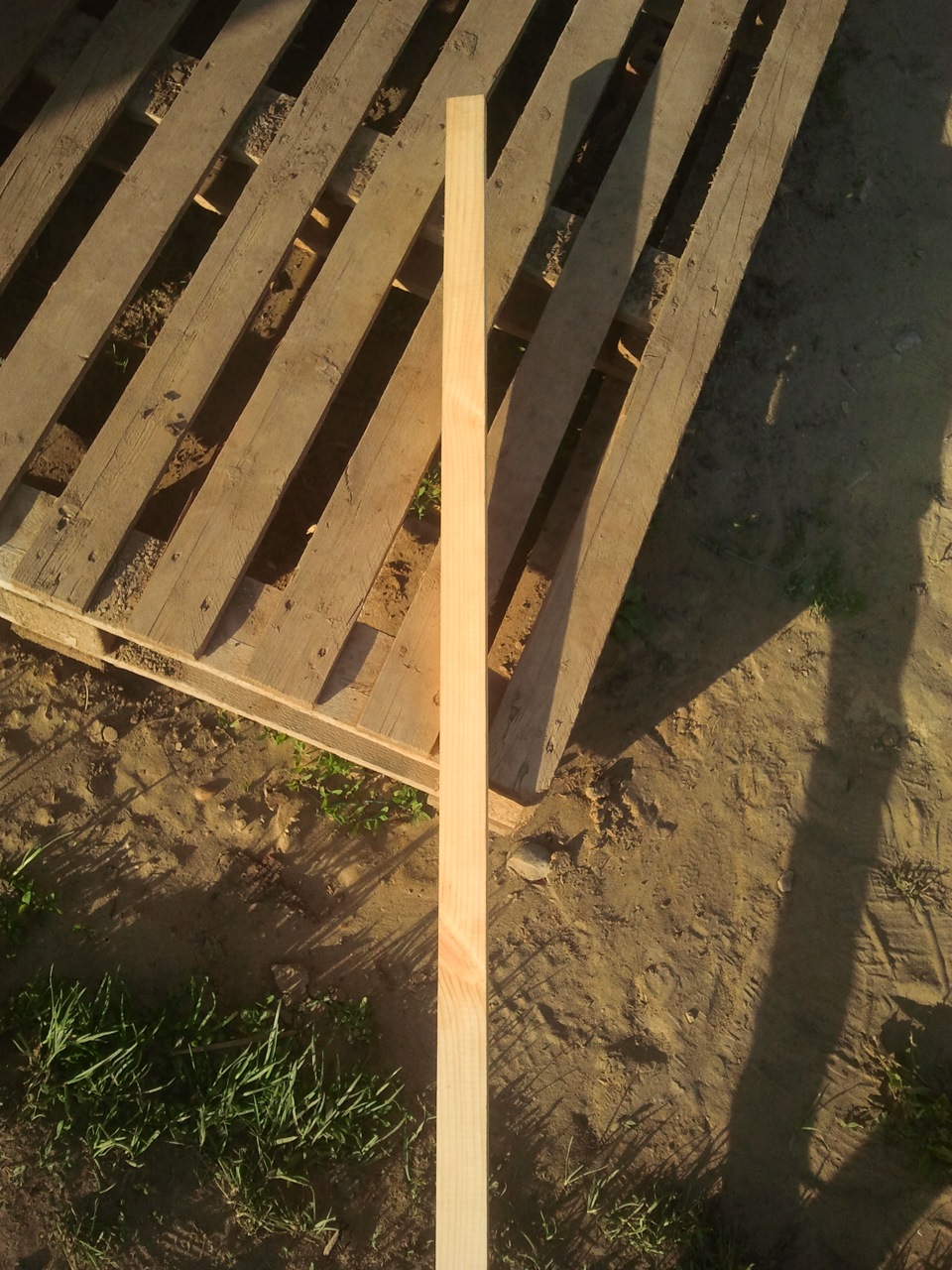

Отрезал 2 бруска по 20см от шлифованой дошечки

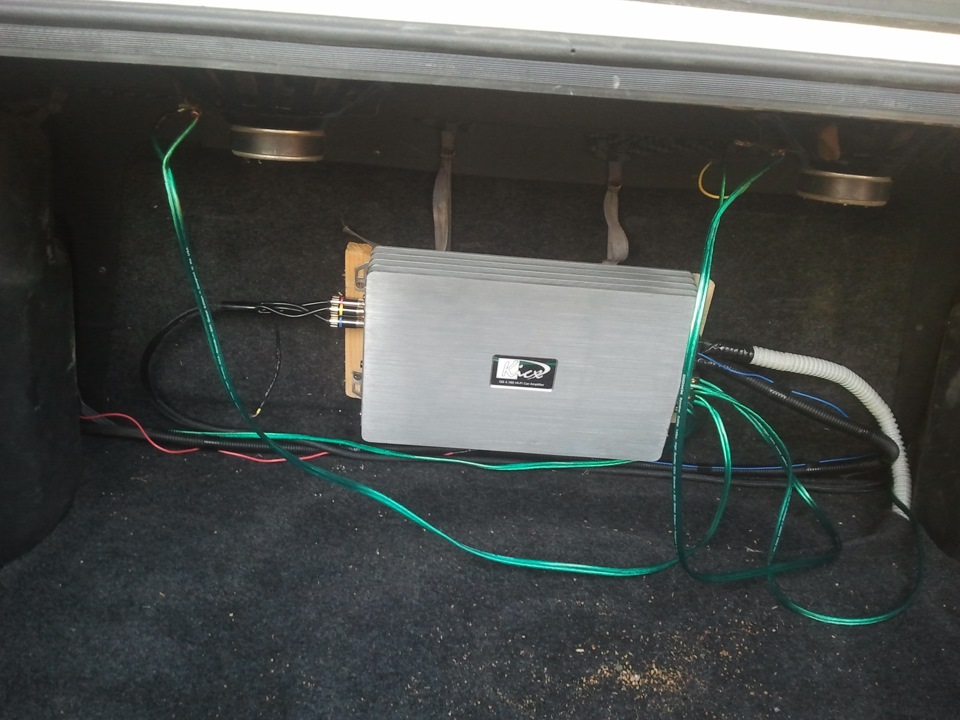

взял 4 шурупа длиной 5см и дрель.Прибрал все провода. Прицелился и прикрутил их к спинке вместе с усилком. Конструкция оказалось надежной и крепкой. На бруски поставил для охлаждения снизу, чтобы на все 360гр усел охлаждался.
Теперь все четко и круто)) провода спрятались под резиновый коврик. И места почти не занимает.
Ребят всем удачи и хорошего звука! Помните, Счастье Не За Горами!)
Прайс Лист:
Усилитель Kicx 4.160(б/у) 5000р
Провод КГ-25 (4м) 120р/м= 480р
Провод Daxx S24 14Ga(10м) 40р/м=400р
Предохранитель Mystery 60A 150р
Провод Daxx 0.75 (синий) 8р/м=40р
Набор Межблочных проводов Kicx RCA06 800р
Клеммы (2шт) 22р/шт=44р
Изолента в подарок —
Цена вопроса: 7 000 рублей
Комментарии 30
офигеть набережную в Перми затопило…офигеееееть
напруга не всегда постоянная. Тогда их можно положить с проводами питания, раз на то пошло дело. я не говорю, что это критично. но все таки, ради уверенности и фэншуя я положил отдельно. Как-то производители не позаботились, что провода не хватает до ремоута на усе…только до болта(
Я так думаю что автор них.на не понял, что ты написал и продолжает гнуть свою тему, а потом люди ни чего не понимающие в электронике начитавшись таких тем начинают извращаться в подключении своей музыки считая что так правильно.
Тема: Принцип работы Remote.
Опции темы
По моему все банально просто, стоит ключ который открывается или закрывается, тока достаточно где на три усилителя внешних, далее желательно через внешнее реле.
Надо смотреть мануал на ГУ. У меня написан ток 300 мА, это аккурат одно рэле.
Скиф, это стандарт.Но,не факт,что ГУ сможет протащить к примеру,два усилителя сразу.У меня одно ГУ(sony-910) без вопросов с ремоута тащит сразу три усилителя,а предыдущее(Nakamichi-45)-два не могло запустить,тут уже реле пришлось ставить.
Ну блин. Попросил же, не в двух словах.
Pyku_He_oTTyda,
Через какой промежуток времени?
Bob Klark,
Когда он закрывается?
У меня в машине была одно время магнитола с УМ для саба, которая сразу при включении подавала 12 В на усилитель, а при выключении 12 сразу пропадали. Задержка подключения АС реализована в самом УМ, в магнитоле никаких временных задержек не было и, чесно говоря, не понимаю зачем они нужны.
Насколько я понимаю если подавать и убирать 12В сразу при вкл\выкл то на многих усилителях не избежать хлопков. Это вобщем то проверено.
Stream, ну да, подается\снимается практически сразу.
это проблема усилителей, так как Remote включает преобразователь в усилителе, и соответственно при запуске\остановке УНЧ возникает хлопок.
А автоусилителей, с релейным отключением АС, я честно говоря не видел (правда я и не профи).
Есть, щелкает внутри. По крайней мере, в том, что был у меня.
а я вот больше объяснять не буду. Принцип работы уже расписан вам в ветке.
Добавлено через 7 минут
в этом может быть ваша проблема, в автомагнитолах +12В со встроенного усилителя никогда не снимается. Значит вы берете сигнал с другого места (Mute, St.By и т.п.), что некорректно.
В практически любой современной иномарке с штатным ГУ. Только это не относится к данной теме.
В первом случаи нету блока питания и соответственно «незаряженных» конденсаторов, вроде
Что такое Remote на усилителе?
Remote, это выход на колодке питания ГУ, предназначенный для управления (включение и выключение) периферийного оборудования посредством подачи и снятия с него напряжения 12 В. Изначально он был сделан для управления активными антеннами, для радио. А второе назначение данного провода — включение и выключение усилителей.
Что такое Remote на сабвуфере?
Провод Remote на магнитоле — это выход на её колодке питания, предназначенный для включения и выключения периферийным оборудованием посредством подачи и снятия напряжения 12В. Этот провод традиционно делается голубого цвета. Выход Remote организуется через транзисторный ключ, расположенный на плате аудиосистемы.
Сколько вольт подается на REM?
Re: Вопрос про сигнал REM
12 вольт можно откуда угодно брать. Не работает на магнитоле сини провод(походу пионеер ГУ у тебя) бери с тонкого красного.
Что такое batt на усилителе?
Питающий красный провод подключается сначала к усилителю (клемная колодка с 3-мя контактами). Плюсовой контакт помечен знаком «+» либо надписью Batt. Питающий черный провод — к минусовой клемме. Может быть помечен как «-» либо «GND» (Ground — земля).
Что нужно для подключения усилителя?
Для подключения усилителя можно использовать обычные медные многожильные провода. Следует учитывать, что домашние одножильные провода не подойдут, нужен только многожильный провод (много мелких проводков в одном проводе).
Можно ли подключить колонки к активному сабвуферу?
Осуществить подсоединение других колонок к активному сабвуферу достаточно просто. Пассивный вариант не имеет штатного усилителя аудиосигнала, поэтому его потребуется приобрести и установить. Если такой возможности нет, то «саб» можно подключить напрямую к акустике.
Можно ли подключить активный сабвуфер к ресиверу?
Существуют несколько способов подключения сабвуфера:
Активные сабвуферы (со встроенным усилителем) подключаются коаксиальным кабелем RCA — RCA, иными словами ( тюльпан-тюльпан). Один конец кабеля в сабвуфер, второй к 6-ти канальной аналоговой панели на ресивере в разъем с надписью Subwoofer.
Что означает слово REM?
REM (англ. Roentgen equivalent man, Биологический эквивалент рентгена (БЭР)) — внесистемная единица измерения эквивалентной дозы ионизирующего излучения
Куда подключать синий провод от сабвуфера?
из фишки магнитолы выходит синий провод, он чаще всего ни к чему не подключён. этот синий провод получает 12в от магнитолы при её включении. к нему подключаются усилки и активные антенны. таким образом, при включении магнитолы у вас запускаются антенна усилок и тд.
Сколько вольт должно приходить на усилитель?
Для большенства усилителей считается комфротным напряжение порядка 13-14в.
Что такое Ground на усилителе?
GND – ground – корпус, он же минус. На усилителе, rem. Обычно обозначает дистанционное управление. Для автомобильного аудиоусилителя удаленное соединение может быть для пульта дистанционного управления.
Что такое GND в усилителе?
GND — Это минус, подключаемый от прикуривателя до сабвуфера.
Что будет если перепутать тюльпаны на усилителе?
Re: Что будет если перупутать тюльпаны на усилке? Белым и красным цветами обозначают правый и левый каналы. Будут только перепутаны-левый играть справа и наоборот. Главное не перепутать ВЧ, НЧ И САБовые провода-сгорит акустика.
Как выбрать хороший усилитель в машину?
ТОП-10: Лучшие усилители звука для авто — рейтинг (2021)
Что можно подключить на 2 канальный усилитель?
3.1) К 2-х канальному усилителю можно подключить 2-е колонки например для фронта работающие в широкую полосу или же с использованием активного кроссовера HPF. 3.2) К 2-х канальному усилителю можно подключить не только 2-е, но и 4-е колонки в параллельном включении.
Про вывод REMOTE из штатной магнитолы
В данной записи поговорим о выводе сигнала REMOTE из штатной магнитолы.
Кому больше нравится видео формат — переходим в конец записи и смотрим видео
К сожалению, в разных магнитолах применяются разные микросхемы усилителя с отличающимся протоколом обмена. Поэтому прошивка для перехватчика нужна своя для каждой из таких микросхем.
Для начала разбираем магнитолу и смотрим, какая микросхема усилителя установлена внутри. В данной магнитоле применена TDF8546:
Достаём платку arduino с процессором ATMega328P (я брал такую www.ebay.com/itm/252067263517) и программатор AVR ISP на ваш вкус (среду разработки arduino я не использую, поэтому нужен ISP-программатор).
Качаем прошивку (исходники) отсюда (внутри также скомпилированные прошивки под микросхемы усилителя TDA7563 и TDF8546.) В дальнейшем, вероятно, добавлю поддержку и других микросхем усилителя с I2C-интерфейсом.
Прошиваем атмегу, крепим плату arduino внутри магнитолы и подпаиваем к плате магнитолы.
Подключить нужно питание 3.3В, на плате магнитолы подходящих точек подключения полно, я выбрал следующие:
Далее, нужно подключить линии I2C. На мелких платах arduino линия SDA обычно на выводе A4, линия SCL на выводе A5. На магнитоле подключиться к шине I2C проще всего на контактах микросхемы усилителя (открываете документацию на вашу микросхему и находите, на каких выводах сигналы SDA и SCL).
Также с платы arduino нужно вывести сам выход REMOTE. Ножка микроконтроллера B.5 (для выложенных прошивок), на мелких arduino обычно выведена на вывод, обозначенный «13». Но следует учесть, что этот вывод имеет напряжение лог. 1 = 3,3В, поэтому его нужно ещё раскачать до 12В. Я в данном случае поставил управляемый линейный стабилизатор 78R12, которому на 4 ножку завёл сигнал REMOTE с arduino. Таким образом, стабилизатор у меня включается тогда, когда магнитола включает свой встроенный усилитель.
Также 78R12 я дополнил предохранителем на 0,5А и вывел наружу из магнитолы.
