что такое растр в автокаде
AutoCAD

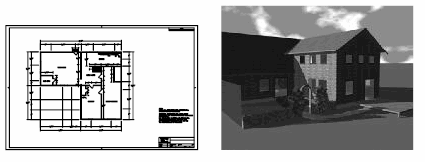

Растровые изображения представляют собой прямоугольную сетку мелких квадратиков или точек, называемых пикселами. Рассмотрим, например, фотографию дома: она составлена из множества разноцветных пикселов, которые в совокупности передают его внешний вид. Пикселы растрового изображения образуют сетку.
Растровые изображения, как и многие другие объекты чертежа, можно копировать, перемещать или подрезать. Изображение можно редактировать с помощью ручек, изменять его контрастность, подрезать прямоугольными и многоугольными контурами; кроме того, изображение само может быть использовано в качестве кромок для обрезки.
Форматы файлов изображений, поддерживаемые программой, включают большинство распространенных форматов, используемых в основных областях применения приложений для работы с изображениями: компьютерная графика, обработка документов, проектирование, картография и географические информационные системы (GIS). По глубине палитры картинки могут быть монохромными, 8-битовыми в уровнях серого, а также 8- и 24-битовыми цветными. Изображения с глубиной цветности 16 бит не поддерживаются.
В некоторых растровых форматах существует понятие прозрачных пикселов. При включении режима прозрачности изображения программа распознает прозрачные пикселы и позволяет просматривать сквозь них графические объекты в области рисования. (В монохромных изображениях фоновые пикселы считаются прозрачными.) Прозрачные изображения могут быть черно-белыми или цветными.
Несмотря на то, что расширения имен файлов перечислены в следующей таблице, формат файла определяется по его содержимому, а не по расширению.
Использование контекстной вкладки ленты при работе с растровыми изображениями
Если при активной ленте выбрать изображение, отображается контекстная вкладка ленты «Изображение». Контекстная вкладка содержит параметры для выполнения регулировки, подрезки и отображения изображений. При отмене выбора данного изображения соответствующая контекстная вкладка ленты автоматически отключается.
AutoCAD
Растровые изображения представляют собой прямоугольную сетку мелких квадратиков или точек, называемых пикселами. Рассмотрим, например, фотографию дома: она составлена из множества разноцветных пикселов, которые в совокупности передают его внешний вид. Пикселы растрового изображения образуют сетку.
Растровые изображения, как и многие другие объекты чертежа, можно копировать, перемещать или подрезать. Изображение можно редактировать с помощью ручек, изменять его контрастность, подрезать прямоугольными и многоугольными контурами; кроме того, изображение само может быть использовано в качестве кромок для обрезки.
Форматы файлов изображений, поддерживаемые программой, включают большинство распространенных форматов, используемых в основных областях применения приложений для работы с изображениями: компьютерная графика, обработка документов, проектирование, картография и географические информационные системы (GIS). По глубине палитры картинки могут быть монохромными, 8-битовыми в уровнях серого, а также 8- и 24-битовыми цветными. Изображения с глубиной цветности 16 бит не поддерживаются.
В некоторых растровых форматах существует понятие прозрачных пикселов. При включении режима прозрачности изображения программа распознает прозрачные пикселы и позволяет просматривать сквозь них графические объекты в области рисования. (В монохромных изображениях фоновые пикселы считаются прозрачными.) Прозрачные изображения могут быть черно-белыми или цветными.
Несмотря на то, что расширения имен файлов перечислены в следующей таблице, формат файла определяется по его содержимому, а не по расширению.
Использование контекстной вкладки ленты при работе с растровыми изображениями
Если при активной ленте выбрать изображение, отображается контекстная вкладка ленты «Изображение». Контекстная вкладка содержит параметры для выполнения регулировки, подрезки и отображения изображений. При отмене выбора данного изображения соответствующая контекстная вкладка ленты автоматически отключается.
Я предварительно отобразил классическую панель инструментов «Ссылка» с которой будем работать. С рисунками в Автокад вы можете работать из ленты инструментов вкладка «Главная» панель инструментов «Ссылка», а также использовать контекстное меню при выбранной картинке.
Как вставить растровое изображение (картинку) в чертеж Автокад
Щелкните по кнопке «Вставить изображение» в классической панели инструментов «Ссылка», тем самым вы вызовите команду «Изобвставить» в Автокад. Либо воспользуйтесь кнопкой «Присоединить» в панели инструментов «Ссылка» во вкладке «Вставка» ленты инструментов, тем самым вы вызовите команду «Присоединить» в Автокад.
Откроется стандартное диалоговое окно выбора файлов «Выбор файла внешней ссылки» в Автокад. Выберите в нем картинку «Коттедж» и нажмите на кнопку «ОК».
Откроется диалоговое окно «Вставка изображения».
Слева отображается предварительный просмотр вставляемой картинки Автокад. По центру окна две области настройки вставки картинки «Задание пути» и «Точка вставки».
Справа две области настройки изображения в Автокад «Масштаб» и «Угол поворота».
Далее нажмите кнопку «ОК». Щелчком мыши укажите точку вставки в Автокад растрового изображения.
Для удобства работы с картинками (изображениями) создайте отельный слой Автокад «Подоснова/Подложка».
Команды для работы с рисунками в Автокад:
Способы вызова команд для редактирования изображений, подложек в Автокад
Очень удобно редактировать растровые изображения, подложки в Автокад с помощью временных вкладок «Изображение», Подложка PDF» на ленте инструментов, которые появляются соответственно при их выделении и содержат команды редактирования (настройки).
Как обрезать картинку в Автокад
Выберите в Автокад картинку. Далее выберите опцию «Новый контур» и на запрос:
Выберите «Да». Укажите новый контур картинки рамкой с указанием двух точек.
Регулировка яркости, контрастности, слияния с фоном рисунка в Автокад
Изменить яркость, контрастность рисунка в Автокад, а также его слияние с фоном вы можете с помощью команды «Регулировать». Это универсальная команда и подходит как для редактирования растровых изображений, так и подложек (файлы форматов DWF, DWFx, DGN и PDF), либо дважды щелкнуть мышкой по границе изображения Автокад.
Появится диалоговое окно «Регулировка изображения», содержащие 3 ползунка: ярокость, контрастность и слияние с фоном.
Для подложек в Автокад имеется инструмент «Показать в монохромном режиме» во временной вкладке «Подложка PDF» ленты инструментов (для ее показа выделите подложку).
Как отключить, включить рамку вокруг растрового изображения Автокад (контур подрезки изображения)
Под рамкой вокруг картинки в Автокад понимают видимость контура подрезки изображения, соответственно мы можем отключить или включить показ контура подрезки. Отвечает за рамку вокруг картинки в Автокад системная переменная «Imageframe», которая имеет 3 значения:
Как выровнять и отмасштабировать картинку в Автокад
Выровнять и отмасштабировать растровое изображение, подложку в Автокад можно с помощью 3D команды «Выровнять». Прежде чем вызвать данную команду, начертите горизонтальный отрезок длиной равной длине наибольшего горизонтального габаритного размера указанного на картинке. Чем больше размер, тем более точным будет выравнивание и масштабирование картинки (растрового изображения) Автокад относительно горизонта и натуральной величины размера. Наибольший горизонтальный габаритный размер на плане первого этажа коттеджа равен 12025 мм. Начертите горизонтальный отрезок в Автокад длиной 12025 мм.
В ответ на который, выберите картинку плана дома в Автокад, нажмите Enter.
Далее последовательно указываем первую исходную точку на картинке Автокад, затем первую целевую точку на отрезке. Вторую исходную точку на картинке, затем вторую целевую точку на отрезке (смотрите рисунок).
На запрос в командной строке:
Таким образом мы выровняли и отмасштабировали растровое изображение (подложку) в Автокад с помощью команды «Выровнять». Теперь чертить план дома в Автокад вы можете прямо по картинке, опираясь на ее размеры.
Присоединение файлов в качестве подложек Файл DWF, DWFx, DGN или PDF можно вставить в файл чертежа в качестве подложки. Создание ссылок на файлы подложек и их размещение в файлах чертежа выполняется так же, как и при работе с файлами растровых изображений. Эти файлы фактически не являются частью файла чертежа. Как и с файлами растровых изображений, связь между подложкой и файлом чертежа устанавливается посредством имени маршрута, которое можно изменить или удалить в любое время. Однако невозможно внедрить подложку в чертеж и внести изменения в содержимое подложки. После присоединения подложки ее можно использовать в чертеже без существенного увеличения размера файла чертежа.
Видео «Вставка и редактирование изображения (картинки) плана дома в Автокад»
AutoCAD
Не удалось извлечь оглавление
Растровые изображения в чертежах
Растровые изображения представляют собой прямоугольную сетку мелких квадратиков или точек, называемых пикселами. Рассмотрим, например, фотографию дома: она составлена из множества разноцветных пикселов, которые в совокупности передают его внешний вид. Пикселы растрового изображения образуют сетку.
Растровые изображения, как и многие другие объекты чертежа, можно копировать, перемещать или подрезать. Изображение можно редактировать с помощью ручек, изменять его контрастность, подрезать прямоугольными и многоугольными контурами; кроме того, изображение само может быть использовано в качестве кромок для обрезки.
Форматы файлов изображений, поддерживаемые программой, включают большинство распространенных форматов, используемых в основных областях применения приложений для работы с изображениями: компьютерная графика, обработка документов, проектирование, картография и географические информационные системы (GIS). По глубине палитры картинки могут быть монохромными, 8-битовыми в уровнях серого, а также 8- и 24-битовыми цветными. Изображения с глубиной цветности 16 бит не поддерживаются.
В некоторых растровых форматах существует понятие прозрачных пикселов. При включении режима прозрачности изображения программа распознает прозрачные пикселы и позволяет просматривать сквозь них графические объекты в области рисования. (В монохромных изображениях фоновые пикселы считаются прозрачными.) Прозрачные изображения могут быть черно-белыми или цветными.
AutoCAD
Не удалось извлечь оглавление
Подключение растровых изображений
Можно вставить в файл чертежа растровое изображение, указав путь к соответствующему файлу. Доступ к изображениям может осуществляться через Интернет.
Вставленные в файл чертежа изображения, как и внешние ссылки, в действительности не являются его составной частью. Связь чертежа и картинки устанавливается заданием пути. Можно в любой момент редактировать пути связей с изображениями и удалять их.
При вставке изображений в чертеж с применением связанных путей к изображениям, а также при перетаскивании изображений на чертеж с помощью Центра управления™ размер файла чертежа увеличивается незначительно.
Допускается многократная вставка в чертеж одного и того же изображения — общая стратегия здесь полностью совпадает с используемой для блоков. Каждое вхождение изображения может иметь собственный контур подрезки и отличающиеся от других вхождений значения яркости, контрастности, прозрачности и степени слияния с фоном.
Доступ к растровым изображениям через Интернет
В наши дни дизайнеры и производители все чаще размещают образцы предлагаемой ими продукции в сети Интернет. Доступ к файлам изображений можно легко получить из Интернета. URL-адреса и имена файлов изображений сохраняются в чертеже.
Использование хранящихся в Интернете изображений ускоряет работу над проектами и облегчает движение чертежей по цепи «исполнитель-руководитель-заказчик». Например, архитектор, которому требуется показать заказчику, как будут выглядеть разработанные кабинеты, просит создать визуализированное изображение кабинетов, разместить его на Интернет-сайте, а затем вставить изображение в файл чертежа с помощью URL-адреса. Все изменения в проекте можно будет немедленно обновлять.
