Про свечи зажигания и ВВ Провода нулевого сопротивления.
Меня всегда интересовал вопрос — Почему свечи на Ланос ставят с резистором?
Да, я понимаю, что резистор нужен для подавления электромагнитных помех системы зажигания (в первую очередь для исключения ошибок в работе ЭБУ, во вторую уже для магнитолы).
Развитие свечей зажигания в плане подавления помех закончилось уже давно. Ничего лучше, чем резистор в конструкции свечи уже не будет придумано. Это решение не идеально, и если несколько десятков лет назад этого было достаточно (приемник не трещит — все отлично), то с процессом «наполнения» авто всевозможными электронными системами вопрос подавления помех встал перед разработчиками с новой силой. Светлая научная мысль переключилась на ВВ провода.
Тут возможностей больше. кроме активного сопротивления появляется фактор реактивного (индуктивное и емкостное) сопротивления. Кому интересно могут спросить подробную информацию и Гугла. Для данного поста это не важно.
Важно то, что сегодня в продаже можно купить ВВ провода 3 видов (по конструкции токопроводящей жилы):
1) медная многожильная с сопротивлением 0,02 Ом/м (Ом на метр длины провода). С такими проводами необходимы дополнительные помехоподавительные резисторы; Такие провода ставятся на старые грузовые авто и пользуются огромным спросом для изготовления ВВ проводов с нулевым сопротивлением.
2) неметаллическая с металлической «обвивкой» — распределенное сопротивление до 2 кОм/м. Центральную часть сердечника изготавливают из стекловолокна, пропитанного графитом, льняной нити или кевлара. Часто бывает покрыта слоем ферропласта, который за счет своих свойств также препятствует распространению помех. Поверх навивается тонкая металлическая проволока. Требуются, как правило, дополнительные помехоподавительные резисторы; Эти провода используются в основном в современных грузовых авто, где длина ВВ провода довольно значительна — 1м. и более.
3) неметаллическая с высоким распределенным сопротивлением. Активное сопротивление — 10-12 кОм/м. Провода с такой жилой устанавливают без резисторов.
Самое интересное, что на Ланос продаются ВВ провода 3-го типа. И что в итоге мы получаем?
Берём ВВ провода, сопротивление у которых 5-10 кОм, берём наконечники, в которые уже встроен резистор 5-6 кОм, берём свечи со встроенным резистором на 5-6 кОм. Получается 10-22 кОм активного сопротивления.
Да, работать будет, ехать будет. Искра будет и при сопротивлении цепи в 300-500 кОм. Только при увеличении активного сопротивления снижается энергия каждого последующего имульса.
И потом мы удивляемся что Ланос потряхивает на ХХ, плохо заводится в сильный мороз, пропуски зажигания…
Есть очень популярное решение — провода нулевого сопротивления
А теперь главный вопрос — Нужны ли на самом деле провода нулевого сопротивления?
Первый тезис — сопротивление 0 Ом делать нельзя по 2-м причинам:
1) Спалим катушку
2) Есть зависимость от сопротивления меньше сопротивление, тем мощнее искра но одновременно она и короче. Почему так получается с длительностью импульса? Упрощенно — сопротивление цепи это часть «колебательного контура»
Второй тезис — высокое реактивное сопротивление — гораздо меньше снижает мощность искры.
Для систем зажигания определяют диапазон сопротивления в системе от 5 кОм до 20 кОм.
У тут мы подходим к идеальной системе:
— активное сопротивление — 0
— реактивное — 15-20 кОм
К сожалению такой системы добиться не получится.
И что у нас получается с ВВ проводами нулевого сопротивления?
Получается не очень. Да. активное сопротивление снижено до 6-8 кОм. искра стала мощнее, но длительность искры так же снизилась.
Выбор высоковольтных проводов: не верить, а проверить!
В одном из номеров журнала «За рулем» проведен обзор высоковольтных проводов (ВВП) для карбюраторных «Самар». Сейчас я предлагаю рассмотреть выбор высоковольтных проводов (ВВП) для инжекторных двигателей, чтобы знать одну из возможных причин, почему двигатель «троит», а зимой или в дождь плохо, или вообще не заводится. С одной из таких проблем столкнулся в начале осени и я. Зачем мне ВВП для инжекторной «Самары»? Пусть пока это останется маленьким секретом.
Как известно, существует ГОСТ 14867-79, определяющий основные требования к ВВП. Краткие выдержки из него:
Провода высокого напряжения ТУ 16-705.273-83.
Назначение: применение в экранированных системах зажигания автомобилей
Марка: ППОВ (П — провод; П — полиэтиленовая изоляция; О — облученный; В — поливинилхлоридная оболочка).
Условия эксплуатации:
-климатическое исполнение О по ГОСТ 15150-69.
— рабочая температура от минус 60 до 110°С.
— провод устойчив к воздействию масла, бензина, озона, плесневых грибов, не распространяет горение.
Требования техники безопасности: по ГОСТ 12.2.007.0-73.
Технические характеристики:
— максимальное напряжение передаваемых проводом импульсов зажигания, кВ – 22
— пробивное напряжение провода, кВ, не менее – 40
— электрическая емкость провода, пФ/м, не более – 100
— срок службы – 8 лет
— гарантийный срок устанавливается 5 лет со дня ввода провода в эксплуатацию при наработке, не превышающей 2000 моточасов двигателя или 40 тыс. км пробега автомобиля
Конструкция и принцип действия
Токопроводящая жила изготовлена из медных проволок и соответствует 4-му классу по ГОСТ 22483-77, изолирована радиационно-модифицированным полиэтиленом марки 153-118 по ТУ 6-05-05-77. Поверх изоляции наложена оболочка из поливинилхлоридного пластиката марки ИТ-105 по ГОСТ 5960-72.
Номинальное сечение токопроводящей жилы, мм2 – 1,0
Число и диаметр проволок, мм – 19×0,26
Номинальный диаметр жилы, мм – 1,3
Минимальная радиальная толщина, мм: изоляции – 2,0, оболочки – 0,55
Максимальный наружный диаметр провода, мм – 7,3.
Однако, с 1979 г. из-за изменения схемотехники и конструкции систем зажигания условия их работы и требования, предъявляемые к ним, сильно изменились. Связано это в первую очередь с введением стандартов Евро-2, 3, 4 и переходом на микропроцессорные бесконтактные системы зажигания, что потребовало увеличения мощности искры, а во-вторых, с ужесточением требований по электромагнитной совместимости (ЭМС) из-за увеличения числа электронных систем автомобиля и обеспечения их надежной работы.
Подойдем к выбору одной из важнейших составляющих системы зажигания автомобиля с практической точки зрения. В качестве основных параметров определим следующие: активную составляющую сопротивления, пробивное напряжение, уровень создаваемого электромагнитного поля и, конечно, цена.
Образование инженера-программиста, полученное в ВУЗе и работа, связанная с разработкой систем защиты информации, позволили подобрать необходимый набор оборудования для оценки каждого из указанных параметров именно с практической точки зрения.
Итак, состав лабораторного оборудования:
— мультиметр MY68
— установка пробойная универсальная УПУ-1М
— измеритель уровня электромагнитных излучений П3-31 с набором НЧ/ВЧ зондов (в диапазонах частот 0,01…30 МГц и 0,03…300 МГц).
Учитывая, что разброс окружающих температур, в которых приходится работать проводам в средней полосе России достаточно широк – от минус 30 до плюс 30 град.С, а, учитывая температуру подкапотного пространства – до плюс 100 град.С., а также то, что чем провода более жесткие, тем быстрее ослабляются их контакты в соединениях, предлагаю сразу остановить свой выбор исключительно на проводах с силиконовой изоляцией. Вот некоторые из них: Slon / Ween / Cezar / Хорс / Tesla / Finwhale.
Показания прибора П3-31 для различных комплектов варьировались от 2 до 10 В/м и от 0.3 до 1 А/м, что не превышает предельно допустимых уровней, определенных в ГОСТ на электромагнитную совместимость.
Результаты измерений для удобства сравнения я свел в таблицу.
Итак, «сухой остаток», или что выбрать? Каждый выбирает сам, исходя из своих финансовых возможностей. Но, учитывая наши дождливые осени и морозные зимы, все же посоветовал бы брать провода с минимальным активным сопротивлением и самым высоким напряжением пробоя. Не хочется ведь сидеть в холодном сыром лесу с разряженным аккумулятором и ждать помощи друга! Оценив все параметры я выбрал ВВП фирмы Tesla и не пожалел!
PS. В качестве дополнения – про выбор свечей. Если используете свечи со встроенными резисторами в паре с высокоомными проводами, в ряде случаев могут возникнуть проблемы искрообразования. Тем более, если двигатель форсирован, т.е. с повышенной СЖ или в сырую погоду. Поэтому, если помех работе электронного оборудования нет, лучше выбирать «безрезисторные» свечи (без индекса Р или R в наименовании).
Большая Энциклопедия Нефти и Газа
Распределенное сопротивление
При двух источниках помех, включенных по концам провода, распределенное сопротивление действует лучше, чем сосредоточенное, включенное на конце провода. В этом случае действие распределенного эквивалентно действию двух сосредоточенных сопротивлений, имеющих общее сопротивление, равное распределенному. [31]
Необходимо отметить, что вследствие значительно меньшей подверженности проводов с распределенным сопротивлением паразитным связям ( особенно в схеме рис. 2.28 а) реальная эффективность их действия может приближаться к эффективности действия проводов с сосредоточенными подавительными сопротивлениями. [33]
В реально выполненном коаксиальном резонаторе активные потер и обусловлены не только распределенным сопротивлением в токопроводящих поверхностях, но и сосредоточенными сопротивлениями в контактах коротко-замыкающего поршня, в контактах сочленения с лампой и в вакуумных спаях лампы. [34]
На практике пользуются упрощенным методом расчета электрических сетей, лри котором распределенные сопротивления и проводимости отдельных участков сети заменяются сосредоточенными. [38]
На рисунке приведен также график убывания напряжения радиопомех между проводам с распределенным сопротивлением и массой двигателя. [40]
Математическая формула теплового потока Фурье подобна формуле закона Ома для цепи с распределенными сопротивлениями и емкостями. [42]
Таким образом, действуя в цепи с одним источником радиопомех, провода с распределенным сопротивлением меньше ослабляют радиопомехи, чем провода с обычным сосредоточенным подавительным сопротивлением, включенным у источника. [44]
Однако измерения при такой высокой плотности затруднительны, так как падение напряжения на распределенном сопротивлении коллектора приводит к насыщению коллекторного перехода. [45]
Высоковольтные провода «нулевого сопротивления» и свечи, размышления!
После того, как я помыл двигатель…
Пришлось купить ВВ провода и свечи. Выбор пал на Tesla T711B и Denso K20TT.
Если внимательно посмотреть на коробку проводов Tesla, то можно увидеть, что они предоставляют провода трёх видов (а может и больше):
1) Silicone Resistive — проводящий силиконовый сердечник (стекловолокна с углеродной пропиткой)
2) Silicone Copper — медный сердечник (медная оцинкованая проволока)
3) Silicone Inductive — индуктивный сердечник (вообще огонь, кевларовые волокна, стальная проволока)

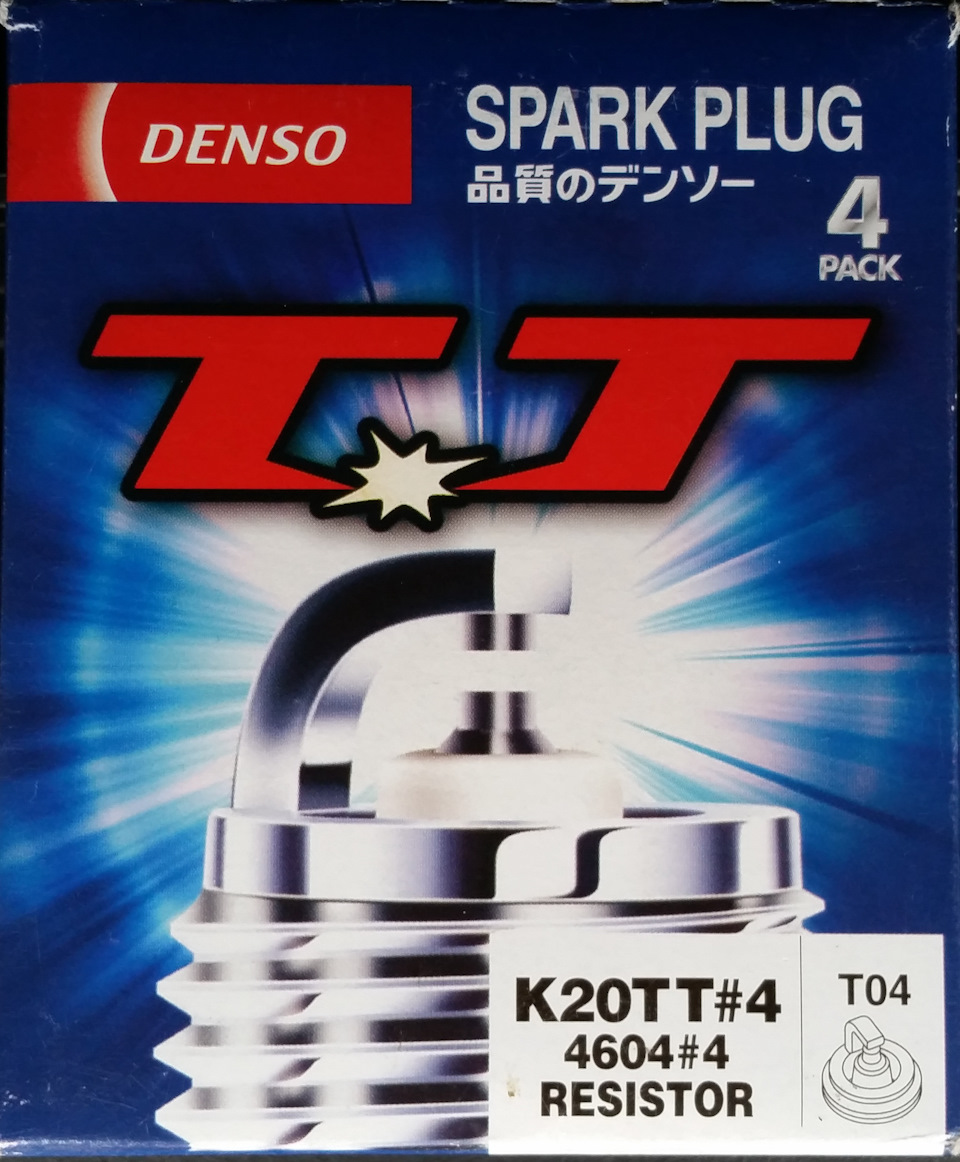

Теперь посмотрим на коробку свечей Denso: Видим надпись RESISTOR!
