что такое противоскрипные пластины колодок
Зачем нужны противоскрипные пластины и можно ли их сделать самостоятельно?
В процессе торможения транспортного средства практически все элементы системы претерпевают колоссальные нагрузки. Когда происходит торможение, все детали трутся друг о друга и происходит выделение тепла. Если состояние тормозной системы далеко от идеала при этом могут возникать скрипы и другие нехарактерные звуки. Причем, подобная проблема может возникнуть как на бюджетных моделях авто, так и на более дорогостоящих. Во избежание такого развития ситуации производители комплектующих для автомобилей выпускают противоскрипные пластины, предназначенные для тормозных колодок. Установка таких элементов позволяет избежать появления скрипа во время торможения авто. В этом материале будет рассмотрена работа противоскрипных элементов и рассказано о том, как сделать такие механизмы собственными силами.
Нужны ли тормозных колодкам противоскрипные пластины?
Установка противоскрипных пластин позволяет избежать появление неприятного скрипа. Достигает это за счет поглощения элементами, возникающих в процессе торможения вибраций. Кроме того, установка такого элемента помогает устранить перекосы и способствует равномерной передачи тормозного усилия при воздействии на педаль тормоза. Перекос тормозных колодок возникает практически на всех автомобилях, вне зависимости от производителя. Его появление обусловлено тем, насколько активно на направляющие суппорта в процессе эксплуатации попадает песок, влага и прочие сторонние факторы. Пари возникновении перекоса, само собой будет возникать и скрип. Установка противоскрипных пластин противодействует этому и подавляет появление неприятного скрипа в процессе торможения транспортного средства. Помимо этого, эти элементы решают и еще одну проблему – вхождение в резонанс тормозной колодки и диска при торможении. Поскольку в процессе торможения диск и фрикционный слой не прилегают плотно друг к другу, то всегда возникает вибрация. Возникающая вибрация обычно сопровождается скрипом. установка пластин позволяет изменить частоту и препятствует прохождению звука, так как чаще всего идет со специальной смазкой.
Материал для противоскрипных пластин
Внешне противоскрипные пластины представляют собой тонкий металлический кусок, вырезанный в форме тормозной колодки. Чаще всего для их изготовления используются жесть или нержавеющая сталь. Устанавливать элементы принято с обратной стороны на тормозную колодку. Получается, что таким образом пластины полностью упираются в поршень или ответную часть. Нередко противоскрипные пластины могут иметь специальные прорези с обратной стороны. Пластины же без надрезов и ровной плоскостью, полностью совпадающей с тормозной колодкой устанавливаются к поршню.
Можно ли самостоятельно сделать противоскрипные пластины?
В принципе, противоскрипная пластина представляет собой обычный кусок металла, вырезанный в определенной форме. Именно поэтому ничего сложного в том, чтобы сделать ее самостоятельно нет. Единственный важный аспект в этом вопросе – это правильно подобрать материал. Лучшим материалом для ее изготовления считается жесть или нержавеющая сталь. Главное правильно вырезать пластину, чтобы она по форме в точности совпадала с формой тормозной колодки. В противном случае, при несоблюдении пропорций выступающие части пластины могут значительно усугублять процесс торможения авто.
В этом видео будет более детально рассказано о противоскрипных пластинах:
Тормозные колодки и противоскрипные пластины. Замена вкруг.
Пришло время заняться тормозилками. Поначалу я хотел отребилдить их вкруг, но когда подсчитал стоимость всех ремкомплектов, пластин, смазок, колодок, монтажных комплектов, направляшек, средств для покраски суппортов, и стоимость тормозных дисков — вышло в районе 40 000р. Так что остановился на замене колодок и всего по мелочи XD
Задняя ось: тут все просто, колодки выбрал NIBK PN1421. Они одинаковые на альтеззу/гиту/ис200.
1000р
Передняя ось: тут все не просто. Передние тормоза на ис200 не такие как на Альтеззе, и не такие как на Гитах. Короче со второго раза я все же угадал с правильной моделью колодок. Выбрал Advics SN659P. Все советуют именно их.
2200р
Разобрав неделю назад передние тормоза понял, что противоскрипным пластинам пришел полный конец. И решив, что безопасность это важно — раскошелился на пластины Toyota 04945-30140 (ибо с адвиксами пластины в комплекте не идут). Внимание: видов ремкомплектов куча — изучайте фото и инфу прежде чем что-то заказать. Надеюсь эти тоже отслужат 18 лет XD
Еще 2300р
Также нам понадобится:
1-2 пакетика смазки для направляек. Красная (на фото справа) 100-200р
1-2 пакетика смазки для противоскрипных пластин. Синяя (на фото слева) 100-200р
Приступаем к работе. Первым делом нам нужно подпереть колеса, дабы машина с домкрата не уехала.
Лучше всего для этого подходят стойки TEIN. Короче тачка встала на колы XD.
(Ваня, если ты это читаешь, то мне очень жаль XDDD).
Задняя ось
Тут просто — снимаем пружинку на шплинте, вытаскиваем его. Большая пружинка вывалится сама. Отверткой чуть разжимаем колодки и достаем их. После этого чистим металлической щеткой все что можно почистить и вдавливаем поршень в суппорт (дабы новые жирные колодки влезли).
Мы имеем: колодки и копмлектные (NIBK) противоскрипные пластины. Смазываем пластинку синей смазкой (не как бутерброд, ты, читатель, мажешь по утру, а тонким слоем). В комплекте с колодками есть и специальная смазочка для этого, если вдруг забыли купить. Респект NIBK. Собираем в обратной последовательности. Работы на 20 минут.
Передняя ось
Откручиваем крышку на бачке тормозной жидкости под капотом.
Открутив 2 болта на 14 на суппорте — поднимаем его и привязываем к верхней шаровой (пыльник не заденьте) так, чтобы тормозные шланги не выгибались слишком сильно.
Достаем направляющие суппортов, протираем начисто и мажем их (не сильно) красной смазкой. Так же немного смазки набиваем в их пыльники. НЕ применяйте графитовые, медные смазки или всякий там солидол.
На этом этапе делайте фотку (если вы никогда не разбирали все это счастье), дабы не напутать с установкой монтажных «клипс» колодок. Вытащив колодки я был в шоке. Они почти стерлись, и судя по всему — ставились они каким-то идиотом: с правой стороне по 1 пластине на колодку, с левой стороны — по три пластины… Пластины умерли, некоторые поменяли форму XD
Чистим монтажные скобочки/клипсы. Не забываем, что под нижними клипсами лежит некий квадратик, хз для чего. Я положил квадратики на место ))
Струбсциной (любой вообще) вдавливаем поршни внутрь, дабы скоба наделась на жирные новые колодки.

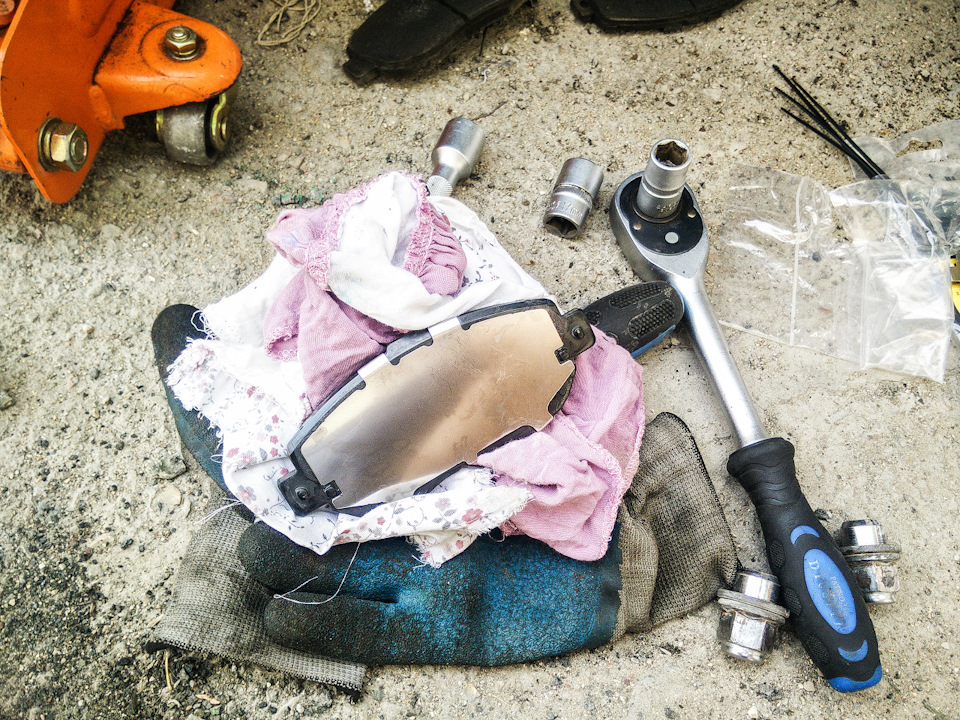

Берем наши колодки и ставим на них пластины.
1. Наносим слой (черной смазки в комплекте с пластинами, или синей смазки, если пластины вы не меняли) на колодку сзади по всей площади металла.
2. Устанавливаем пластинку с прорезями стрелкой по ходу движения.
3. Смазываем ее по всей площади.
4. Защелкиваем сверху блестящую пластину. Готово.
Так же на 2 из 4 колодках есть некая металлическая выступающая пружинка — вероятно скрипун. Я не знаю куда он должен ставиться и какой стороной и выбрал для себя такой вариант — ставить с внутренней стороны тормозного диска скрипуном вверх. Так было сделано на правом колесе, на левом же такая колодка стояла с внешней стороны скрипуном вниз. Как правильно-то? Подскажите пожалуйста.
Также друг посоветовал смазать квадратные уголки колодок, дабы они тоже легко ходили по монтажным скобкам.
Нажимаем пару раз на педаль тормоза и идем закрывать крышку бачка тормозной жидкости под капотом.
По ощущениям: торможение стало более предсказуемым, плавным, понятным, прогнозируемым, нет затыка в конце. Это касательно разницы между тонкими и толстыми колодками. Больше ничего не скрипит и не шуршит!
После работы закушали сосисочек. Разогрели как могли XD

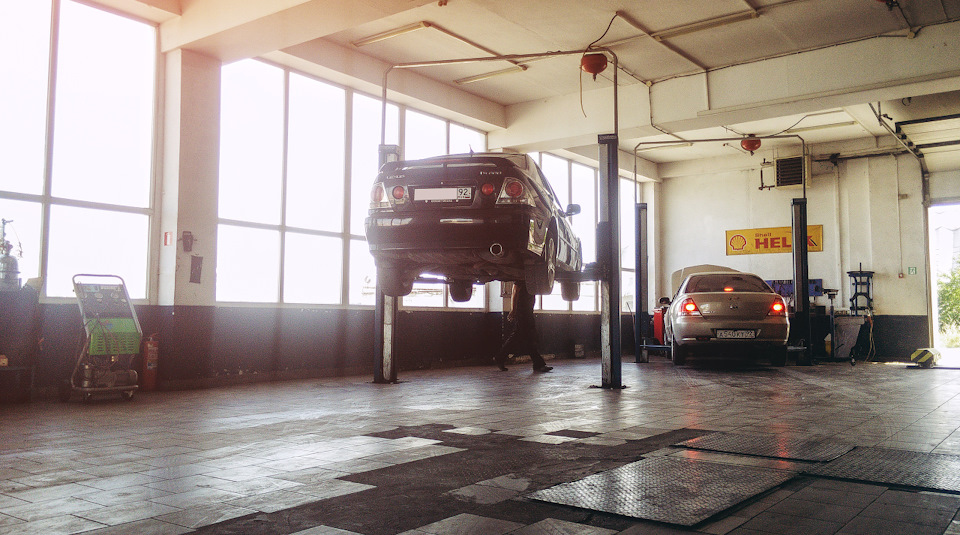

На ямах и кочках у меня что-то гремит сзади слева. Бряканье будто метал по металлу. Ездил на диагностику, на трясучку, проверяли, тягали, трясли, стучали, поднимали все что могли, но причину так и не нашли. Сказали что стойки у меня живые, что сайленты в принципе тоже, что люфтов в ступичном подшипнике нет.
Фото морька месяц назад. Кача. г. Севастополь.
Противоскрипные пластины для тормозных колодок. Для чего нужны и можно ли сделать своими руками
В летнюю жару или даже зимой от длительного торможения мы можем сталкиваться со скрипом передних тормозов. Раздражает дико! Представьте у вас какой-либо представительский автомобиль (может и классом ниже) встаете на светофоре, а скрип такой, что как будто УАЗИК остановился. Причин этому масса, но в последнее время появляются специальные пластины, которые очень здорово помогают в этой проблеме …
СОДЕРЖАНИЕ СТАТЬИ
Они носят название – «противоскрипные» или «антискрипные», называйте как хотите. Однако смысл остается таким, что они не дают тормозным элементам и диску издавать «диких» звуков при торможении. Скажите не совсем понятно, однако если покапать все становится достаточно просто.
Основная функция
Их называют еще и «балансировочными» (поглощающими вибрации). Их основное назначение состоит в том — чтобы убирать перекосы, а также равномерно передавать тормозное усилие от поршня суппорта по всей поверхности тормозного элемента.
Ведь нередко на направляющие суппорта попадает пыль и грязь (бывает и влага), это способствует перекосу колодки (пусть и не значительному). Это одна из причин скрипа, вот именно эти накладки и борются с этим недугом.
Однако есть поршень и направляющие чистые, сама тормозная колодка и диск при торможении могут входить в резонанс. Чтобы изменить их частоту и не пропускать звук дальше применяются эти пластины, зачастую с ними используют специальную смазку.
Из чего делается?
Материал применяется самый обычный и простой. Это тонкие металлические куски (обычно из стали или жести) вырезанные по контуру колодки. Как вы догадались, их применяют с нерабочей – внешней стороны (то есть не с фрикционной), они упираются в поршень или ответную часть.
Некоторые производители их вообще не устанавливают, другие кладут в комплект одну штуку, третьи две + специальная смазка.
По форме также могут быть глобальные различия – иногда это обычная ровная плоскость (обычно прилегает к самому поршню). Но бывает, что делается с прорезями (применяется на обратной стороне). Как говорил выше – в комплекте могут идти сразу обе, то есть и ровная и гофрированная.
А нужны ли вообще?
Собственно истина посередине, бывает — что даже без таких накладок не происходит никакого звука! Просто сам материал умеренно мягкий и проверенный временем (производитель вывел определенную формулу). Однако защиты от загрязнения и перекоса колодки или даже от резонанса все равно нет.
Вот тут то и включаются наши пластины, они борются со всеми негативными явлениями, которые могут быть вызванными обстоятельствами независящими от производителя. Банально направляющие заржавели или окислились.
Хотя справедливости ради, НЕ ВСЕГДА ЭТИ ПРОТИВОСКРИПНЫЕ НАКЛАДКИ – РАБОТАЮТ! Многие пишут что они не помогают! Или не помогает одна, их минимум нужно две с обеих сторон + нанести специальную смазку.
Скажу так – если купили «хреновые» дешевые варианты колодок, то вам антискрипные элементы не помогут! Если у вас накрывается поршень или направляющие суппорта, да причем так что его банально клинит – ТО ОНИ ВАМ НЕ ПОМОГУТ!
Они ПРЕКРАСНО работают на нормальных тормозах, когда бывают небольшие засорения и резонанс. ЭТО НУЖНО ПОНИМАТЬ! Это не универсальная таблетка от всех болезней.
Про резонанс и смазку
Знаю, сейчас многие начнут писать – хочется подробнее услышать про резонанс диска и самой фрикционной накладки. Собственно это ни для кого не секрет, что при торможении фрикционный слой прилегает не равномерно к поверхности диска (особенно часто такое происходит, когда поверхность уже порядочно изношена). Точнее он может вибрировать и издавать высокочастотные звуки, которые улавливает наше ухо в виде скрипа.
Чтобы от него избавиться, нам нужно изменить частотность этих звуков, то есть либо что-то менять именно с фрикционным (мягким) слоем – бывает, его пропиливают посередине или же стачивают по краям.
НО ИМЕННО ДЛЯ БОРЬБЫ С РЕЗОНАНСОМ – очень эффективны противоскрипные элементы, особенно если нанести смазку на внешнюю поверхность колодки и прижать еще пластиной. Получается импровизируемый пирог
Пару слов про смазку, используются специальные, тугоплавкие, затвердевающие (не буду рекламировать компании не суть). Они образовывают на внешней стороне своего рода прорезиненный слой, который гасит все колебания и в том числе и звуковые.
Если очень сильно утрировать – попробуйте кинуть камень в металлическую ванную, у вас будет эффект колокола. А теперь проложите дно резиновыми ковриками, и опять бросьте – такого шума уже не будет. Также работают и антискрипные пластины.
Можно ли сделать своими руками
Начну вот с чего, прежде чем бежать за куском металла и выпиливать своими руками. Посмотрите их в продаже, бывает такое — что некоторые производители продают отдельно противоскрипные пластины – универсальные (если не ошибаюсь, NISSAN продает даже оригинальные отдельно). Причем стоят они не так дорого и зачастую подходят для различных фирм. Еще один момент – берите сразу две (на обе стороны), чтобы потом не бегать и не искать другую.
Теперь для тех кто хочет сделать сам. Ничего сложного нет, помните — форма должна повторять очертания тормозного элемента, не выходить за ее края иначе она будет мешать при торможении.
Какой выбрать металл, некоторые используют обычную сталь, толщиной в 1 мм, однако большой минус — что она очень быстро сгниет, от влаги и соли на дорогах. Поэтому я вам советую брать либо нержавеющую сталь, либо кусок жести, можно той же толщины в 1мм, больше 2мм не рекомендуется, будет толстой – нам это не нужно.
Берете карандаш, прикладываете на лист из которого будете изготавливать, обводите колодку – берете ножницы по металлу и вырезаете – ВСЕ! Вот так вот легко и просто.
Сейчас видео версия статьи, смотрим
НА этом заканчиваю, думаю моя статья была вам полезна, искренне ваш АВТОБЛОГГЕР
(14 голосов, средний: 4,64 из 5)
Похожие новости
Можно ли смешивать тормозные жидкости. Скажем разных производите.
Как открутить тормозную трубку. Если она закисла и грани сорваны.
Преобразователь ржавчины состав. Можно ли сделать своими руками?
Противоскрипные пластины тормозных колодок: как работают, делаем своими руками
Всем привет! Сегодня мы поговорим с вами о таких элементах как противоскрипные пластины тормозных колодок. Из этого материала вы сможете узнать, что это такое, для чего они нужны, и стоит ли покупать или делать своими руками для собственного автомобиля.
При торможении происходит важный и достаточно точный. Элементы тормозной системы соприкасаются, возникает большая сила трения, что и способствует замедлению транспортного средства.
Останавливаться на причинах скрипа снова нет смысла. Лучше поговорим именно об этих пластинах.
Зачем они нужны
И тут вы заметили, что при любом нажатии на педаль автомобильного тормоза машина начала издавать неприятный звук. При этом нареканий на эффективность работы тормозов нет. В этой ситуации могут помочь противоскрипные пластины тормозных колодок.
Такие пластины после их крепления на направляющие тормозного узла, способствуют устранению скрипящих посторонних звуков в процессе замедления транспортного средства. Такой эффект обеспечивается благодаря тому, что пластины поглощают возникающие вибрации. Устанавливаются прижимные пластины непосредственно на колодки, что дает возможность избавиться от перекосов, максимально ровно передать создаваемое тормозное усилие, передающееся от поршня суппорта. Тем самым машина останавливается уверенно, а никакие посторонние звуки при этом не возникают.
Перекос колодок является вполне естественным и распространенным явлением на любых машинах при их эксплуатации.
Нарушение геометрии возникает обычно от того, что в суппорт попадает грязь, дорожный песок и повсеместная влага. Перекос влезет за собой скрип. И для борьбы с ним используются направляющие противоскрипные пластины.
Но это не единственная польза от них для передних или задних тормозов.
Есть еще один дополнительный эффект.
За счет установки противоскрипных пластин можно решить проблему резонанса колодки и тормозного диска, который возникает при срабатывании тормозов. Когда машина останавливается, фрикционная поверхность и сам диск соприкасаются. Причем происходит это соприкосновение неравномерно. Особенно ярко это проявляется на машинах с солидным сроком эксплуатации. Неплотный контакт провоцирует вибрации, а водитель ощущает их в виде назойливого скрипа. И чтобы от него на долгое время избавиться, нужно изменить как-то фрикционный слой. Проще всего этого добиться пластинами и смазкой.
Как видите, элементы не простые, а весьма полезные.
Давайте поговорим об этом более детально.
Применяемые материалы
Кстати о смазке. Настоятельно рекомендуется купить не только сами пластины, но также и подходящую смазку.
Обычно применяют тугоплавкие составы, выдерживающие повышенные температуры. Застывая, смазка по своей консистенции напоминает слой резины, которая защищает от посторонних колебаний и звуков.
Что нужно знать про двойной обгон и обгон паровозиком: какое возможно наказание
Что же касается самих пластин, то они представлены в виде тонкого отрезка металла. Форма точно повторяет очертания колодки на конкретном автомобиле. В основном в качестве сырья для изготовления таких компонентов применяют жесть или нержавеющую сталь. Установка осуществляется с обратной стороны, то есть не там, где находится фрикционное покрытие. Получается, что лист металла упирается в поршень или ответную часть. Многие компании, как и изготовители элементов тормозной автомобильной системы, изначально устанавливают подобные вспомогательные пластины на ТС.
Либо они идут в качестве дополнительных комплектующих. Тем самым автовладелец может решить, нужно ему их устанавливать или нет.
Некоторые компании предлагают сразу 2-3 пластины, а также добавляют для полной комплектации высококачественную смазку.
Стоит ли использовать
Основной задачей рассматриваемых элементов из металла является устранение неприятного звука, возникающего при торможении.
Пластины практически никак не влияют на эффективность самого торможения.
Потому делаем логичный вывод. Если авто тормозит тихо и без скрипов, в установке таких пластин нет никакого смысла. Хотя важно понимать, что он может возникнуть со временем.
Практика показывает, что владельцы самых разных авто устанавливают противоскрипы. Это может быть:
Варианты хранения легкового прицепа в гараже
Будет справедливо упомянуть, что некоторые автомобилисты заявляют о неэффективности противоскрипов.
Это действительно справедливое утверждение. Но далеко не во все случаях. Да, эффективность может отсутствовать вовсе, либо быть незаметной. В основном, это связано с неправильной установкой, использованием неподходящих компонентов, либо же с применением пластин из материала низкого качества.
А еще специалисты рекомендуют комбинировать применение листов металла со специальной смазкой. Тогда удастся извлечь максимум пользы из такой доработки. Плюс не забудьте выполнить проверку на возможный износ тормозных дисков и убедиться, что причина скрипа вовсе не в серьезных неисправностях.
Делаем своими руками
Очиститель форсунок для бензиновых двигателей в бак: какой лучше, отзывы
Гаражных умельцев наверняка будет интересовать вопрос о том, можно ли сделать противоскрипы самостоятельно.
На самом деле можно. Ведь противоскрипная пластина фактически является куском металла, который вырезан по форме колодки. В теории вырезать его не составит большого труда. Тут важно подобрать подходящий материал. Лучше всего использовать жесть или нержавейку толщиной около 1-2 мм.
Не используйте обычную сталь. Под действием агрессивной внешней среды, материал быстро покроется ржавчиной и не сможет выполнять свои функции.
При создании пластины убедитесь, что она точно повторяет форму колодки. Если нарушить это правило, элемент может негативно повлиять на эффективность и работоспособность всей тормозной имеющейся системы.
Еще настоятельно рекомендую почитать материал о правилах торможения на авто. Оставлю эту ссылку на полезную и подробную статью.
