Геодезическая съемка. План, карта, профиль

Чтобы спроектировать линию местности на горизонтальную плоскость, нужно определить её горизонтальное проложение (проекцию линии на горизонтальную плоскость) и уменьшить его до определенного масштаба. Для проектирования на горизонтальную плоскость какого-либо многоугольника (рис. 26) измеряют расстояния между его вершинами и горизонтальные проекции его углов.

Совокупность линейных и угловых измерений на земной поверхности называется геодезической съемкой. По результатам геодезической съемки составляют план или карту.

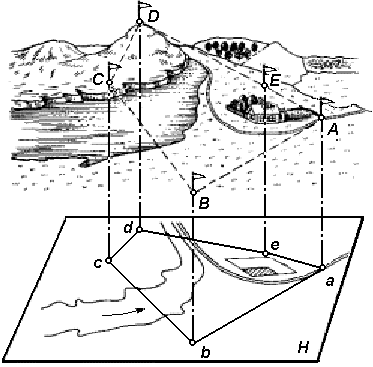

Рис. 26. Проектирование участка земной поверхности на горизонтальную плоскость

План – чертеж, на котором в уменьшенном и подобном виде изображается горизонтальная проекция небольшого участка местности.

Карта – уменьшенное и искаженное, вследствие влияния кривизны Земли, изображение горизонтальной проекции значительной части или всей земной поверхности, построенное по определенным математическим законам.

Таким образом, и план, и карта – это уменьшенные изображения земной поверхности на плоскости. Различие между ними состоит в том, что при составлении карты проектирование производят с искажениями поверхности за счет влияния кривизны Земли, на плане изображение получают практически без искажений.

В зависимости от назначения планы и карты могут быть контурные и топографические. На контурных планах и картах условными знаками изображают ситуацию, т.е. только контуры (очертания) горизонтальных проекций местных предметов (дорог, строений, пашен, лугов, лесов и т.п.).

На топографических картах и планах кроме ситуации изображают ещё рельеф местности.

Для проектирования железных, шоссейных дорог, каналов, трасс, водопроводов и других сооружений необходимо иметь вертикальный разрез или профиль местности.

Профилем местности называется чертеж, на котором изображается в уменьшенном виде сечение вертикальной плоскостью поверхности Земли по заданному направлению.

Как правило, разрез местности (рис. 27, а) представляет собой кривую линию ABC. G. На профиле (рис. 27, б) она строится в виде ломаной линии abc. g. Уровенную поверхность изображают прямой линией. Для большей наглядности вертикальные отрезки (высоты, превышения) делают крупнее, чем горизонтальные (расстояния между точками).

Рис. 27. Вертикальный разрез (а) и профиль (б) местности

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Построение продольных, поперечных, вертикальных профилей

В геодезии профилем называют вертикальное сечение рельефа по указанной линии. Чаще всего его используют при проектировании различных линейных объектов – с его помощью можно рассчитать необходимые объемы земляных работ. Всеми нужными для этого измерениями и дальнейшими вычислениями занимаются инженеры-геодезисты.

В работе над созданием разрезов для автодороги или канализации есть свои особенности.

Построение продольного профиля трассы: основные действия

Сечение рельефа является обязательным элементом проекта автомобильной дороги. На выбранном участке нужно обозначить трассу и выполнить разбивку пикетажа, по которому после будет проводиться техническое нивелирование. Трасса имеет характерные точки (начало, конец, радиусы кривых, обозначающих повороты), при ее проектировании учитываются все особенности района, в котором запланировано строительство автодороги. Построение продольного профиля трассы начинается с выноса пикетов по всей ее оси. Они устанавливаются через каждые сто метров. Если на отдельных участках наблюдается большой уклон, то перпендикулярно главной оси также выполняется разбивка пикетажа. Во время камеральной обработки на этом месте строятся поперечники.

После выноса и закрепления всех элементов трассы на натуре выполняется их нивелирование. Автомобильные дороги нивелируют, применяя ход из середины: нивелир устанавливают между двумя пикетами и проводят замеры по рейкам. Результаты измерений заносятся в журнал. На основе этого журнала, пикетажной книжки, ведомости прямых и кривых, в дальнейшем производится построение продольного и поперечного профиля трассы.

Элементы профиля автодороги

Построение продольного профиля трассы нивелирования следует выполнять на миллиметровой бумаге в двух масштабах: 1:2000 или 1:5000 (горизонтальный) и 1:200 или 1:500 (вертикальный). На листе вычерчивается сетка. Она содержит графы с фактическими отметками, что были получены в результате проведенных на натуре измерений. Также в сетке располагаются графы, отведенные под проектные данные.

В сетку также входят такие графы:

Важно! При работе над проектированием трассы стараются проложить ее наиболее короткий вариант между двумя заданными точками, используя как можно меньше поворотов и не превышая предельных значений уклонов, указанных в соответствующих инструкциях.

Создание профиля местности на основе результатов изысканий

Сечение местности очень часто используется при решении различных инженерных и строительных задач, например, при разработке проектов линейных сооружений, во время работы над геологическими разрезами.

Построение вертикального профиля рельефа местности производится с использованием данных, полученных за время полевых исследований. Их проводят следующим образом: по заданной линии устанавливаются пикеты, с помощью нивелира или тахеометра выполняются замеры. При камеральной обработке результатов определяются относительные высоты точек земной поверхности.

Важно! В условиях сложного рельефа построение профиля местности выполняется на основе данных, полученных при помощи тригонометрического метода нивелирования. При использовании данного способа измерения производятся теодолитом или электронным тахеометром.

Выполняя построение профиля рельефа местности, следует также учитывать относительные высоты начальной и конечной точек заданной линии. Помимо этого, важным элементом являются точки перегиба скатов местности. Как правило, они появляются в момент пересечения водоразделов или тальвегов.

Особенности создания профиля газопровода

Предварительные исследования при составлении профиля газопровода во многом схожи с аналогичными для автодороги. Однако построение профиля газопровода имеет свои особенности.

Прежде всего, на нем отображаются фактическая и проектная отметки земли, уровень грунтовых вод. От обозначенного уровня поверхности откладывают измеренную глубину траншеи. Также схематически изображаются дороги, железнодорожные пути, наземные и подземные коммуникации, которые оказывают влияние на расположение будущего газопровода. В местах их пересечений с траншеей проставляются отметки ее дна. Кроме этого, указываются место врезки в общую сеть и уровень верха газовой трубы.

Сетка на листе в этом случае может быть дополнена другими строками, например, строкой «Характеристика грунта», где указывается способность почвы к проседанию, набуханию и другие ее свойства.

Как создается профиль трубопровода?

Профиль трубопровода используется для проведения гидравлических расчетов, определения расстояний между перекачивающими станциями. Его строят с учетом направления движения воды.

Сечение рельефа для трубопровода выглядит несколько сжатым из-за соотношения вертикального и горизонтального масштабов (1:10000 и 1:1000000). Это позволяет наглядно увидеть все возвышения и впадины.

Сечение рельефа для канализационной сети

Продольный профиль канализации, построение которого также начинается с выполнения ряда инженерных изысканий и измерений, помимо прочих обязательных атрибутов должен содержать информацию о диаметре, типе и материале труб, используемых в сети, их уклоны, глубины расположения колодцев. Построение продольного профиля канализационной сети выполняется на основе ее гидравлического расчета.

Прежде всего, нужно определить расчетные участки сети и отметки лотков труб в начале и конце каждого из них.

Важно! В смотровых колодцах трубы разного диаметра соединяются по верху, а трубы с разным расчетным наполнением – по уровню воды. Это стоит учитывать при определении высот лотков второго и следующих по счету расчетных участков.

Для расчетов используются: абсолютный уровень земли возле здания, минимальная глубина расположения труб сети, уклон трубопровода, разница в диаметре труб или разница в высоте слоев жидкости. Эти значения заносятся в таблицу, на ее основе и производятся дальнейшие построения.

Как происходит построение профиля по карте?

Построение профиля рельефа по карте не требует дополнительных изысканий – все данные берутся из картографических материалов. Прежде всего, проводится отрезок, соединяющий две точки. В создании разреза используются относительные высоты начала и конца этого отрезка, мест его пересечения с реками, озерами, ставками, горизонталями и характерными точками рельефа.

Как и в других случаях, построение профиля по топографической карте подразумевает наличие двух видов масштабов – горизонтального и вертикального. Первый равен масштабу карты, а второй принимается исходя из поставленных задач.

Чтобы выполнить построение профиля по карте, прежде всего, необходимо определить высотные отметки характерных точек. Для этого применяют метод интерполяции, а в качестве исходных данных используют значение ближайших горизонталей. При вычислениях используется циркуль для более точного переноса расстояний на лист миллиметровой бумаги.

Заказать создание профиля в Москве и области

Наша компания «ГеоГИС» предоставляет услуги по созданию профилей для различных нужд в городе Москва и соседних городах по области. Для получения необходимой информации мы также проводим комплекс инженерно-геодезических изысканий. Наши специалисты работают строго согласно действующим инструкциям, нормативам и правилам. За нашими плечами множество успешно завершенных исследований и расчетов, различных по объемам и степени сложности. На оснащении у наших специалистов только самое современное геодезическое оборудование. Соотношение цены и качества наших услуг вас приятно порадует, ведь мы не увеличиваем цену пропорционально удаленности участка исследований – стоимость зависит лишь от их объема, сложности и установленных сроков. За дополнительными консультациями обращайтесь к нашим сотрудникам.

Источник

3. Геодезическая съемка. Рельеф, его изображение на картах и планах. Цифровые модели местности

Время чтения: 11 минут

3.1. Геодезическая съемка. План, карта, профиль

Чтобы спроектировать линию местности на горизонтальную плоскость, нужно определить её горизонтальное проложение (проекцию линии на горизонтальную плоскость) и уменьшить его до определенного масштаба. Для проектирования на горизонтальную плоскость какого-либо многоугольника (рис. 26) измеряют расстояния между его вершинами и горизонтальные проекции его углов.

Совокупность линейных и угловых измерений на земной поверхности называется геодезической съемкой. По результатам геодезической съемки составляют план или карту.

Рис. 26. Проектирование участка земной поверхности на горизонтальную плоскость

План – чертеж, на котором в уменьшенном и подобном виде изображается горизонтальная проекция небольшого участка местности.

Карта – уменьшенное и искаженное изображение картографической проекции значительной части или всей земной поверхности, построенное по определенным математическим законам, учитывающим влияние кривизны Земли.

Таким образом, и план, и карта – это уменьшенные изображения земной поверхности на плоскости. Различие между ними состоит в том, что при составлении карты проектирование производят с искажениями поверхности за счет влияния кривизны Земли, на плане изображение получают практически без искажений.

В зависимости от назначения планы и карты могут быть контурные и топографические. На контурных планах и картах условными знаками изображают ситуацию, т.е. только контуры (очертания) горизонтальных проекций местных предметов (дорог, строений, пашен, лугов, лесов и т.п.).

На топографических картах и планах кроме ситуации изображают ещё рельеф местности.

Для проектирования железных, шоссейных дорог, каналов, трасс, водопроводов и других сооружений необходимо иметь вертикальный разрез или профиль местности.

Профилем местности называется чертеж, на котором изображается в уменьшенном виде сечение вертикальной плоскостью поверхности Земли по заданному направлению.

Как правило, разрез местности (рис. 27, а) представляет собой кривую линию ABC. G. На профиле (рис. 27, б) она строится в виде ломаной линии abc. g. Уровенную поверхность изображают прямой линией. Для большей наглядности вертикальные отрезки (высоты, превышения) делают крупнее, чем горизонтальные (расстояния между точками).

Рис. 27. Вертикальный разрез (а) и профиль (б) местности

3.2. Рельеф. Основные формы рельефа

Рельеф – форма физической поверхности Земли, рассматриваемая по отношению к её уровенной поверхности.

Рельефом называется совокупность неровностей суши, дна океанов и морей, разнообразных по очертаниям, размерам, происхождению, возрасту и истории развития. При проектировании и строительстве железных, автомобильных и других сетей необходимо учитывать характер рельефа – горный, холмистый, равнинный и др.

Рельеф земной поверхности весьма разнообразен, но все многообразие форм рельефа для упрощения его анализа типизировано на небольшое количество основных форм (рис. 29).

Рис. 29. Формы рельефа:

1 — лощина; 2 — хребет; 3, 7, 11 — гора; 4 — водораздел; 5, 9 — седловина; 6 — тальвег; 8 — река; 10 — обрыв; 12 — терраса

К основным формам рельефа относятся:

Гора – это возвышающаяся над окружающей местностью конусообразная форма рельефа. Наивысшая точка её называется вершиной. Вершина может быть острой – пик, или в виде площадки – плато. Боковая поверхность состоит из скатов. Линия слияния скатов с окружающей местностью называется подошвой или основанием горы.

Котловина – форма рельефа, противоположная горе, представляющая собой замкнутое углубление. Самая низкая точка её – дно. Боковая поверхность состоит из скатов; линия их слияния с окружающей местностью называется бровкой.

Хребет – это возвышенность, вытянутая и постоянно понижающаяся в каком – либо направлении. У хребта два склона; в верхней части хребта они сливаются, образуя водораздельную линию, или водораздел.

Лощина – форма рельефа, противоположная хребту и представляющая вытянутое в каком – либо направлении и открытое с одного конца постоянно понижающееся углубление. Два ската лощины; сливаясь между собой в самой низкой части её образуют водосливную линию или тальвег, по которой стекает вода, попадающая на скаты. Разновидностями лощины являются долина и овраг: первая является широкой лощиной с пологими задернованными скатами, вторая – узкая лощина с крутыми обнаженными скатами. Долина часто бывает ложем реки или ручья.

Седловина – это место, которое образуется при слиянии скатов двух соседних гор. Иногда седловина является местом слияния водоразделов двух хребтов. От седловины берут начало две лощины, распространяющиеся в противоположных направлениях. В горной местности через седловины обычно пролегают дороги или пешеходные тропы; поэтому седловины в горах называют перевалами.

3.3. Изображение рельефа на планах и картах

Для решения инженерных задач изображение рельефа должно обеспечивать: во-первых, быстрое определение с требуемой точностью высот точек местности, направления крутизны скатов и уклонов линий; во-вторых, наглядное отображение действительного ландшафта местности.

Рельеф местности на планах и картах изображают различными способами (штриховкой, пунктиром, цветной пластикой), но чаще всего с помощью горизонталей (изогипсов), числовых отметок и условных знаков.

Горизонталь на местности можно представить как след, образованный пересечением уровенной поверхности с физической поверхностью Земли. Например, если представить холм, окружённый неподвижной водой, то береговая линия воды и есть горизонталь (рис. 30). Лежащие на ней точки имеют одинаковую высоту.

Допустим, что высота уровня воды относительно уровенной поверхности 110 м (рис. 30). Предположим теперь, что уровень воды упал на 5 м и часть холма обнажилась. Кривая линия пересечения поверхностей воды и холма будет соответствовать горизонтали с высотой 105 м. Если последовательно снижать уровень воды по 5 м и проектировать кривые линии, образованные пересечением поверхности воды с земной поверхностью, на горизонтальную плоскость в уменьшенном виде, то получим изображение рельефа местности горизонталями на плоскости.

Таким образом кривая линия, соединяющая все точки местности с равными отметками, называется горизонталью.

Рис. 30. Способ изображения рельефа горизонталями

При решении ряда инженерных задач необходимо знать свойства горизонталей:

1. Все точки местности, лежащие на горизонтали, имеют равные отметки.

2. Горизонтали не могут пересекаться на плане, поскольку они лежат на разных высотах. Исключения возможны в горных районах, когда горизонталями изображают нависший утес.

3. Горизонтали являются непрерывными линиями. Горизонтали, прерванные у рамки плана, замыкаются за пределами плана.

4. Расстояние между соседними горизонтальными секущими плоскостями h (см. рис. 30) называется высотой сечения рельефа. Оно равно разности высот двух соседних горизонталей.

Высота сечения рельефа в пределах плана или карты строго постоянна. Её выбор зависит от характера рельефа, масштаба и назначения карты или плана. Для определения высоты сечения рельефа иногда пользуются формулой

h = 0,2 мм · М,

где М – знаменатель масштаба.

Такая высота сечения рельефа называется нормальной.

5. Расстояние между соседними горизонталями на плане или карте называется заложением ската или склона. Заложение есть любое расстояние между соседними горизонталями (см. рис. 30), оно характеризует крутизну ската местности и обозначается d.

Вертикальный угол, образованный направлением ската с плоскостью горизонта и выраженный в угловой мере, называется углом наклона ската ν (рис. 31). Чем больше угол наклона, тем круче скат.

Рис. 31. Определение уклона и угла наклона ската

Другой характеристикой крутизны служит уклон i. Уклоном линии местности называют отношение превышения к горизонтальному проложению. Из формулы следует (рис. 31), что уклон безразмерная величина. Его выражают в сотых долях (%) или тысячных долях – промиллях (‰).

Если угол наклона ската до 45°, то он изображается горизонталями, если его крутизна более 45°, то рельеф обозначают специальными знаками. Например, обрыв показывается на планах и картах соответствующим условным знаком (рис. 32).

Изображение основных форм рельефа горизонталями приведено на рис. 32.

Рис. 32. Изображение форм рельефа горизонталями

Для изображения рельефа горизонталями выполняют топографическую съемку участка местности. По результатам съемки определяют координаты (две плановые и высоту) для характерных точек рельефа и наносят их на план (рис. 33). В зависимости от характера рельефа, масштаба и назначения плана выбирают высоту сечения рельефа h.

Рис. 33. Изображение рельефа горизонталями

Для инженерного проектирования обычно h = 1 м. Отметки горизонталей в этом случае будут кратны одному метру.

Положение горизонталей на плане или карте определяется с помощью интерполирования. На рис. 33 приведено построение горизонталей с отметками 51, 52, 53, 54, 55, 56, 57 м. Горизонтали кратные 5 или 10 м проводят на чертеже утолщенными и подписывают. Подписи наносят таким образом, чтобы верх цифр указывал сторону повышения рельефа. На рис. 33 подписана горизонталь с отметкой 55 м.

Там, где заложения больше, наносят штриховые линии (полугоризонтали). Иногда, чтобы сделать чертеж более наглядным, горизонтали сопровождают небольшими черточками, которые ставятся перпендикулярно горизонталям, по направлению ската (в сторону стока воды). Эти черточки называютсябергштрихи.

3.4. Задачи, решаемые на планах и картах

3.4.1. Определение отметок точек местности по горизонталям

а) Точка лежит на горизонтали.
В этом случае отметка точки равна отметке горизонтали (см. рис. 35): HА = 75 м; НС = 55 м.

б) Точка лежит на скате между горизонталями.
Если точка лежит между горизонталями, то через нее проводят кратчайшее заложение, масштабной линейкой измеряют длину отрезков а и b (см. рис. 35, точкаВ) и подставляют в выражение

где h – высота сечения рельефа. Если точка лежит между горизонталью и полугоризонталью, то вместо h в формулу подставляют 0,5h.

Рис. 35. Решение задач на карте с горизонталями

3.4.2. Определение крутизны ската

Крутизна ската по направлению заложения определяется двумя показателями – уклоном и углом наклона по формуле

Следовательно, тангенс угла наклона линии к горизонту называется её уклоном. Уклон выражают в тысячных – промиллях (‰) или в процентах (%). Например: i = 0,020 = 20‰ = 2%.

Для графического определения углов наклона по заданному значению заложения d, масштабу М и высоте сечения рельефа h строят график заложений (см. рис. 36).

Вдоль прямой линии основания графика намечают точки, соответствующие значениям углов наклона. От этих точек перпендикулярно к основанию графика откладывают в масштабе карты отрезки, равные соответствующим заложениям, а именно

Концы этих отрезков соединяют плавной кривой (см. рис. 36).

Заложение линии, угол наклона которой надо определить, снимают с карты при помощи измерителя, а затем, укладывая на графике между основанием и кривой измеренный отрезок, находят соответствующее ему значение угла наклона.

Рис. 36. График заложений для углов наклона

Аналогично строят и пользуются графиком заложений для уклонов (рис. 37).

Рис. 37. График заложений для уклонов

3.4.3. Построение линии с заданным уклоном

Задача построения линии с заданным уклоном решается в проектировании трасс железных, автомобильных и других линейных сооружений. Она заключается в том, что из некоторой точки, обозначенной на карте, необходимо провести линию с заданным уклоном i по заданному направлению. Для этого сначала определяют значение заложения d, соответствующее заданным i и h. Его находят по графику заложения уклонов или вычисляют по формуле

Далее, установив раствор измерителя равным полученному значению d, ставят одну его ножку в начальную точку K, а другой засекают ближайшую горизонталь и тем намечают точку трассы, из которой в свою очередь засекают следующую горизонталь, и т.д. (см. рис. 38).

Рис. 38. Построение линии с заданным уклоном

3.4.4. Построение профиля по топографической карте

Профилем местности называют уменьшенное изображение вертикального разреза местности по заданному направлению.

Пусть требуется построить профиль местности по линии DE, указанной на карте (рис. 39). Для построения профиля на листе бумаги (как правило, используется миллиметровая бумага) проводят горизонтальную прямую и на ней, обычно в масштабе карты (плана), откладывают линию DE и точки её пересечения с горизонталями и полугоризонталями. Далее из этих точек по перпендикулярам откладывают отметки соответствующих горизонталей (на рис. 39 это отметки 50, 55, 60, 65, 70, 75, 80 и 82,5 м). Чтобы отобразить профиль более рельефно, отметки точек обычно откладывают в масштабе в 10 раз крупнее масштаба плана. Соединив прямыми концы перпендикуляров, получают профиль по линии DE.

Рис. 38. Построение профиля по топографической карте

3.5. Вопросы для самоконтроля

1. Что понимают под рельефом местности?

2. Назовите формы рельефа.

3. Что такое горизонталь? Назовите её основные свойства.

4. Что такое высота сечения рельефа?

5. Что называется заложением горизонталей?

6. Что такое уклон линии?

7. Как определяется нормальная высота сечения рельефа?

8. Как определить на карте высоту точки и крутизну ската линии?

9. Что представляет собой цифровая модель местности и электронная карта?

10. Какие исходные данные необходимы для создания цифровых моделей местности?

11. Как классифицируются цифровые модели местности по способу размещения исходной информации и правил ее обработки на ЭВМ?
