Что такое приведенная толщина металла при огнезащите
Пособие по определению пределов огнестойкости строительных конструкций, параметров пожарной опасности материалов. Порядок проектирования огнезащиты. Справочный материал
II.1 Порядок проектирования огнезащиты несущих металлических конструкций
Оценка собственных пределов огнестойкости стержневых стальных конструкций (без огнезащиты) проводится по табл.6, составленной на основе расчетных данных [14].
Приведенная толщина металла (ПТМ), мм
Собственный предел огнестойкости (Пф), мин
При приведенной толщине металла менее 3 мм собственный предел огнестойкости металлоконструкции принимается равным 5 мин [14].
Приведенная толщина металла определяется по следующей формуле:
,
— периметр обогреваемой части сечения, мм.
Промежуточные значения собственных пределов огнестойкости металлоконструкций определяются методом линейной интерполяции по следующей формуле:
,
Необходимо определить собственный предел огнестойкости швеллера N 18 (ГОСТ 8240-89) [15].
Приведенная толщина металла данного швеллера равна:
мм;
Искомый предел огнестойкости швеллера равен:
мин.
В случае, когда собственной предел огнестойкости стержневого элемента ниже требуемого предела огнестойкости несущих конструкций, необходимо проведение компенсационных мероприятий.
Огнезащита металлических конструкций: виды покрытий, методы нанесения и периодичность обработки
Огнезащита металлоконструкций – это совокупность мер по обеспечению снижения или полного исключения влияния огня, увеличению огнестойкости металла на определенное время.
Металлы под влиянием высоких температур:
Нормативные документы
Огнезащитная обработка металлических конструкций регламентируется нормами:
Какие металлоконструкции подлежат огнезащите
По НПБ защиту от пожара должны иметь:
Огнезащита металла охватывает все виды стройматериалов, а чаще всего:
Невозможно создать проект сооружения, ввести его в эксплуатацию без соблюдения и согласования мер по защите от пожара от ГПН.
Не требуется огнезащита:
Предел огнестойкости металлоконструкций без огнезащиты
От огнестойкости зависит:
Предел огнестойкости обозначается латинскими буквами и цифрами (минуты):
Минимальной стойкостью обладают металлоконструкции без покрытий, максимальной – железобетон. Примеры: R120 – предел сопротивлению огню 120 мин. для критического снижения несущей способности.
Расчет приведенной толщины металла
При определении противопожарной защиты используется понятие «приведенная толщина металла» (ПТМ). От ПТМ зависят требуемые параметры обработки.
Отношение величины поперечного сечения металлоконструкции к периметру площади, подверженной обогреву.
Подбор средства огнезащиты (СО), параметры слоя.
Исчисления учитывают НПБ 236-97 и отображают зависимость толщины покрытия от приведенной толщины металла. Процедура расчета использует несколько формул, учитывает параметры сечения детали – периметр.
Расчет толщины покрытия и ПТМ примерно выглядит так:
Где F – площадь поперечного сечения, П – обогреваемый периметр.
Таблица приведенной толщины металла
В файле представлены таблицы с готовыми значениями по наличному на рынке сортаменту строительной металлопродукции. Требуемые по техзаданию данные сопоставляют со значениями и инструкцией производителя на выбранный тип СО.
Группы огнезащитной эффективности металлоконструкций
Есть 7 групп огнезащитной эффективности (ОЭ) средств. Категории зависят от времени, при котором достигается критическое состояние обработанного материала. Классификация указана в ГОСТ 53295-2009 (п. 5.5.3), «Пособие по определению пределов огнестойкости…».
Выдерживает прямой огонь (не менее, мин.)
Виды и способы огнезащиты конструкций из металла
Для зданий 1 и 2 степени применяют конструктивную металлический защиту, а если приведенная толщина от 5,8 мм – тонкослойные металлы. При R15 за исключением противопожарных преград позволено использовать незащищенные элементы.
Несколько способов одновременно. Например:
Требования к огнезащите
НПБ содержат минимальные требования для огнезащиты металлических конструкций. Учитывается:
Для каждого элемента установлен (СНиП 21-01-97):
Необходимо учитывать особенности материалов:
Средства и составы
Составы, наносимые на поверхность (ГОСТ 53295-2009), создают тонкий слой, не затрагивая форму металлических конструкций. Содержат антипирены. Виды:
Пропитка к металлоконструкциям не применяется из-за невозможности проникать вглубь обрабатываемой поверхности.
Разновидности составов огнезащиты:
Защитные конструкции
Конструктивные методы защиты металлических конструкций от пожара изменяют, дополняют или улучшают сам объект, а не только его поверхность. Создают теплоизоляционное толстое покрытие или преграду:
Рекомендации по применению огнезащитных покрытий для металлических конструкций
Защитные средства снабжаются инструкцией, сертификатом, технической документацией (ТД), зарегистрированными госорганами и содержащими (п. 4.2. ГОСТ 53295-2009):
Технологии нанесения составов
Требования к нанесению средств:
Пример работ поэтапно:
Работы производятся только лицензированными МЧС организациями (п. 4.3 ГОСТ 53295-2009) и включают создание проекта с расчетами, технологической картой. Стоимость обработки за м² зависит от объема выполняемых работ, сложности и применяемых СО: для краски примерная цена от 450 до 900 руб.
Оборудование для нанесения
Для нанесения СО применяют:
Периодичность обработки металлоконструкций
Правило периодичности установлено в Постановлении №113 от 17.02.2014 г.:
Проверка качества противопожарной обработки стальных конструкций
Наличие огнезащиты и прохождение контроля подтверждают:
Официальное значение документы имеют только с подписью представителя органов пожнадзора, проверяющих соответствие выполненного НПБ. Бумаги выдаются исполнителем, имеющего лицензию на работы по нанесению и экспертизе.
Периодичность проверки
Пожарный надзор использует для процедуры руководство «Оценка качества огнезащиты …». Организовать процедуры должен владелец объекта (п. 21 ППР).
Акт проверки огнезащитной обработки конструкций из металла: образец
Акт проверки состояния обработки создается комиссией из представителей собственника объекта и органов ГПС.
Содержание свободное, по стандартным нормам делопроизводства:
Расчет приведенной толщины для огнезащиты металла
Для защиты металлоконструкций от пожара необходим слой огнезащитного покрытия определенной толщины. Огнезащита металлических сооружений производится по требованиям Норм пожарной безопасности 236-97, регулирующих составы для огнеупорной обработки конструкций из стали. Чтобы вычислить размер защитного слоя, необходимо определить приведенную толщину металла.
Формула для расчета приведенной толщины металла по ГОСТ
Найти эту величину можно, если соотнести площадь поперечного сечения с периметром участка. Для расчета есть формула: X=(10*S)/P, где:
Площадь поперечного сечения для профиля определенного типа указана в ГОСТ 30245-2003. Её также можно рассчитать самостоятельно.
Для расчета приведенной толщины металла для огнезащиты нужно знать, какой участок может подвергаться нагреву от открытого огня при возгорании. Рассчитать периметр этого участка можно, если знать форму профиля. Для металлического профиля каждой формы есть формула, по которой можно вычислить периметр нагреваемого при пожаре участка.
Другие способы вычисления
Не всегда нужно знать точно, как посчитать приведенную толщину металла. Можно использовать для расчетов специализированную программу или калькулятор. В программу нужно ввести указанные выше данные и получить искомую величину.
Зная приведенную толщину металла для огнезащиты и требуемый уровень защиты конструкции, можно определить, сколько нужно нанести защитного средства на металл. Также на параметры огнезащитного слоя для металла влияют условия эксплуатации сооружения и класс огнестойкости. Чтобы соблюсти требования НПБ и ГОСТ, наносить огнезащитные составы в соответствии с рассчитанными параметрами покрытия должны профессионалы, владеющие технологией и специализированным инструментом.
Приведенная толщина металла
Приведенная толщина металла имеет решающее значение при расчете материалов для огнезащитной обработки металлоконструкций. От этой величины зависит так называемый собственный предел огнестойкости конструкции. Металлические конструктивные элементы здания не подвержены горению, однако при пожаре они могут утратить свои несущие и защитные функции, а это может привести к обрушению всего сооружения. Предел огнестойкости — это то максимальное время, в течение которого металлоконструкции выдерживают действие открытого огня и высокой температуры, не подвергаясь деформации.
Для повышения предела огнестойкости используют защитное огнеупорное покрытие. Покрывают металлические конструкции обычно краской, содержащей специальные вещества — антипирены, которые дают огнеупорный эффект. Краска наносится на металлоконструкции тонким слоем, важно, чтобы он был достаточным для обеспечения нужного эффекта, но не утяжелял конструкцию. Это так называемый адгезионный слой. Толщина этого слоя влияет на расход лако-красочного материала, а значит, и определяет затраты на огнеупорное покрытие.
Данный показатель рассчитывается, чтобы найти достаточную толщину огнеупорного покрытия для металлоконструкций.
По данным, приведенным в НПБ 236-97, она вычисляется как отношение площади сечения (S, см2) к той части периметра, которая будет подвержена воздействию огня. Это так называемый обогреваемый периметр (P, см).

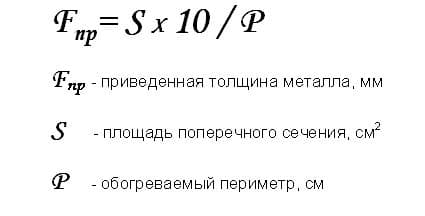

Расчет приведенной толщины (F пр, мм) производят по формуле:
Для видов стали, произведенных по ГОСТу существует таблица уже рассчитанных величин данного показателя, для остальных нужно произвести расчет самостоятельно.
Величина обогреваемого периметра принимается без учета других поверхностей, которые примыкают к конструктивным элементам здания: плитам перекрытий, стенам, если предел огнестойкости этих элементов не ниже, чем у металлических конструкций, для которых производится расчет. При этом учитываются также критерии обогрева и материал облицовки элементов ограждающих конструкций стен и перекрытий.
Согласно СП 2.13130.2012, запрещается использование тонкослойных защитных покрытий для металлических конструкций при приведенной толщине металла менее 5,8 мм для обеспечения огнестойкости II степени.
Приведенная толщина металла
3.22 приведенная толщина металла : Отношение площади поперечного сечения металлического элемента к той части его периметра, которая подвергается нагреву.
3.10 приведенная толщина металла: Отношение площади поперечного сечения металлической конструкции к периметру ее обогреваемой поверхности.
