Пресс-фитинги для металлопластиковых труб: разновидности, выбор, особенности монтажа
Высокая популярность металлопластиковых труб объясняется тем, что они объединяют в себе достоинства, которыми обладают трубы других типов. Чтобы такие современные изделия могли демонстрировать все свои преимущества, для их установки надо применять соответствующие соединительные элементы, наиболее распространенными из которых являются пресс-фитинги для металлопластиковых труб. Используя такие изделия и фитинг-пресс для их монтажа на металлопластиковых трубах, можно выполнять герметичные и прочные соединения в трубопроводах различного назначения.
В пресс-фитингах герметизация стыка обеспечивается опрессовкой гильзы с использованием специального инструмента
Категории соединительных элементов
Соединения на трубопроводе могут выполняться не только посредством пресс-фитингов, которые часто называют обжимными, но и с использованием соединительных элементов других типов, классифицируемых по способу фиксации. Так, в зависимости от данного параметра фитинги для монтажа металлопластиковых трубопроводов могут относиться к одному из двух видов:
Разъемный фитинг цангового типа
Чтобы соединять металлопластиковые трубы посредством фитингов цангового типа, не нужны профессиональные инструменты, для этого достаточно иметь под рукой набор обычных рожковых гаечных ключей или разводной ключ. Кроме того, для монтажа трубопровода при помощи таких фитингов не нужны особенные навыки и опыт, справиться с такой задачей в состоянии даже начинающий домашний мастер.
Чтобы создать по-настоящему надежные соединения в металлопластиковых трубопроводных системах, лучше воспользоваться фитингами обжимного типа. Установить на металлопластиковой трубе обжимной фитинг можно за меньшее количество времени, чем соединительный элемент разъемного типа.
Обжатые соединения металлопластиковых труб
Решая вопрос о том, какие фитинги для металлопластиковых труб лучше с точки зрения надежности, следует учитывать тот факт, что в фитинговых элементах разъемного типа используются резьбовые соединения, которые со временем имеют свойство раскручиваться и тем самым утрачивать свою первоначальную герметичность. Именно поэтому фитинги обжимные (прессовые), монтаж которых осуществляется без использования резьбовых соединений, считаются более надежными.
Конструктивные особенности обжимных фитингов
Пресс-фитинги для соединения труб из металлопластика состоят из следующих конструктивных элементов:
При соединении металлопластиковых труб пресс-фитингом нет необходимости в использовании смазки или герметика. Герметичность и надежность соединения между металлопластиковыми трубами в таких случаях обеспечивается за счет обжима фитингов, который осуществляется с помощью специального инструмента.
Виды и преимущества применения пресс-фитингов
Пресс-фитинги, при помощи которых на трубопроводе из металлопластиковых труб создается обжимное соединение, сегодня представлены на рынке в большом ассортименте моделей, что позволяет успешно использовать их для монтажа систем любой конфигурации и степени сложности. По назначению среди пресс-фитингов выделяют:
Различные варианты обжимных фитингов
Обжимная соединительная арматура, используемая для монтажа металлопластиковых труб, отличается целым рядом достоинств.
Выбирая лучшие фитинговые элементы для монтажа металлопластиковых трубопроводных систем (в том числе и тех, которые будут располагаться под бетонной стяжкой или за гипсокартонными стенами), можно смело приобретать соединительные элементы обжимного типа.
Рекомендации по выбору
Выбирая пресс-фитинги для работ с металлопластиком и решая вопрос о том, какой из них хороший, а какой не слишком качественный, можно придерживаться следующих рекомендаций.
Таким образом, чтобы пресс-фитинг качественно обжимал металлопластиковые трубы, к выбору такого изделия следует подходить ответственно и со знанием дела.
Для контроля правильности опрессовки существуют специальные шаблоны, использование которых значительно снижает вероятность протечек в фитинговых соединениях.
Как выполняется монтаж
Для монтажа соединительных элементов обжимного типа применяется специальный пресс для фитингов металлопластиковых труб, который при необходимости можно заменить ручными пресс-клещами или приспособлениями автоматического типа. Многие современные модели ручных пресс-клещей, которые оптимально подходят для использования в домашних условиях, имеют специальные обозначения, позволяющие подобрать такой инструмент по степени функциональности.
Механические клещи с длинными рукоятками
Ручные пресс-клещи могут маркироваться следующим образом.
Ручной гидравлический пресс для опрессовки фитингов
Для опрессовки гильз различного диаметра используются сменные головки нужного калибра
Процесс обжатия фитингового элемента с использованием пресс-клещей осуществляется по следующему алгоритму:
Труба обрезается с помощью специальных ножниц
Снимается фаска и калибруется конец трубы
Одеваются уплотнительные кольца и обжимная гильза
Гильза обжимается в месте соединения специальными пресс-клещами
Монтируя металлопластиковые трубы с помощью пресс-фитингов, следует учитывать, что так создаются неразъемные соединения, исправить которые, если они выполнены неправильно, нельзя. Именно поэтому, проводя данную процедуру, надо быть очень внимательным и аккуратным.
Как работать с пресс-фитингами для металлопластиковых труб
Соединение труб из металлопластика производится компрессионными фитингами под зажим и их аналогами под опрессовку. Монтаж трубопроводов в обоих случаях не требует наличия сложного оборудования и высокой квалификации от мастера.
Первый способ более прост в реализации, но не так надежен. А вот пресс-фитинги для металлопластиковых труб дают возможность сформировать долговечную систему с минимальным риском порыва.
Общее описание муфт под опрессовку
Пресс-фитинговое соединение является одним из наиболее надежных способов сочленения металлопластиковых труб. Трубопровод в результате такого монтажа получается неразъемным, но очень надежным. Если после сборки потребуется изменить его схему, то придется многое переделывать заново, зато протечки практически исключены.
Пресс-фитинги относятся к неразъемному виду соединений, получаемых в данном случае за счет обжатия металлической гильзы вокруг уплотнительного кольца. При этом в результате производимого обжима кольцо необратимо деформируется. Снять его, а затем повторно использовать невозможно. Немного изменяется и геометрия самой трубы.
Для металлопластиковых труб фитинги под опрессовку изготавливаются из:
Первый вариант более предпочтителен. Он надежней и долговечней в условиях повышенной влажности.
Недобросовестные производители нередко используют для изготовления рассматриваемых фитингов алюминий и иные мягкие металлы. Их легко можно определить по весу. Латунь в руках заведомо тяжелее этих подделок. Использовать подобные изделия для обжима металлопластиковых труб категорически не рекомендуется. Они по определению не способны плотно обжать штуцер и трубный пластик.
Каждый производитель труб из металлопластика рекомендует приобретать свой набор пресс-фитингов. И не зря. Трубные изделия и фитинги у разных изготовителей могут по диаметру различаться буквально на миллиметр. Совсем немного, но этого вполне хватает, чтобы снизить надежность соединения. Лучше здесь не экономить, рискуя получить порыв и протечку.
Единого стандарта на очертания и точные габариты для штуцеров не существует. Каждый из изготовителей самостоятельно выбирает эти параметры для своих изделий. Некоторые продавцы предлагают универсальные пресс-фитинги, но это банальная рекламная уловка. Применение подобных соединительных деталей неизбежно и в ближайшем будущем после монтажа обернется протечками.
Виды пресс-фитингов для труб из металлопластика
Рассматриваемые соединительные элементы на сантехническом рынке представлены:
Такое разнообразие модельного ряда позволяет собрать металлопластиковый трубопровод любой конфигурации и назначения. Ограничений здесь нет никаких.
По способу опрессовки гильзы пресс-фитинги делятся на обжимные и надвижные. В первом случае кольцо обжимается специальными клещами. Во втором оно натягивается на штуцер с помощью гидравлического или ручного пресса.
Тип #1: Обжимные
Гильза на таком пресс-фитинге может быть отдельным элементом либо сразу закрепленной на корпусе деталью. Обжим ее после насадки металлопластиковой трубы на штуцер осуществляется клещами. Инструмент этот специализированный и для других целей не предназначен. Его можно использовать исключительно для монтажа трубопроводов способом сдавливания обжимного металлического кольца.
Монтаж металлопластиковых труб обжимными пресс-фитингами осуществляется следующим образом:
Если все сделано правильно, то на кольце должны образоваться две ярко выраженные вдавленные полосы по всей окружности. Причем эти зоны максимального сжатия не должны совпадать с местами, где на штуцере размещены уплотнительные кольца из резины. При выполнении обжима крайне важно избежать формирования избыточного напряжения в материале уплотнителя. Нельзя допускать его излишнего сдавливания.
Уплотнительные прокладки предназначены для компенсации температурных деформаций в стенках трубы. Если их при обжиме пресс-фитинга пережать, то резина потеряет свои упругие свойства, и тогда при перепадах температуры воды пластик начнет постепенно разрушаться. В результате вместо заявляемых производителями 20–30-ти лет пресс-соединение прослужит от силы 5–10.
Труба на штуцер должна надеваться до упора. Чтобы сантехнику здесь не ошибиться, на многих обжимных муфтах имеются небольшие отверстия, через которые прекрасно виден белый пластик. Надо лишь приложить небольшое усилие, а после обжать фитинг клещами. Полученное соединение можно без опаски замуровывать в бетон. Оно без протечек прослужит столько же, сколько сами металлопластиковые трубы.
Тип #2: Напрессовочные (надвижные)
Второй вариант пресс-фитингов подразумевает не обжатие кольца, а его натягивание на трубу, в которую заведен штуцер. Подобное соединение получается не менее прочным, нежели в первом случае с обжимом. Только для выполнения монтажа металлопластиковых труб фитингами напрессовочным способом используются не клещи, а специальный пресс.
Для соединения металлопластиковых труб напрессовочными пресс-фитингами надо последовательно выполнить четыре действия:
Этот способ предполагает использование помимо пресс-инструмента еще и экспандера. Он предназначен для расширения трубы в месте среза. Без этого натянуть ее на штуцер нельзя. Все диаметры рассчитаны такими образом, что вручную без предварительной подготовки сделать это невозможно.
Надежность соединения обеспечивается с одной стороны надвижным кольцом, а с другой — свойствами сшитого полиэтилена, из которого сделаны металлопластиковые трубы. После расширения и насадки на штуцер этот пластик старается вернуть себе исходные размеры. Происходит неизбежное и плотное обжатие им разъема фитинга. А сверху все это еще стягивается кольцом из металла.
Для монтажа надвижных пресс-фитингов инструмент имеется как ручной, так и аккумуляторный, и электрический от сети. Если предстоит соединять много труб, то стоит выбрать второй вариант. Для разовых работ вполне хватит более дешевого ручного аналога. Особых усилий при обжиме этого фитинга прилагать не приходится.
Отличия от компрессионных аналогов
По неопытности и незнанию всех нюансов монтажа труб из металлопластика пресс-фитинги можно спутать с фитингами компрессионными. У них тоже есть штуцер и гильза. Только обжим последней производится не инструментом, а за счет имеющейся в конструкции накидной гайки.
Главное различие между этими деталями – это разный тип получаемого в результате монтажа соединения. Компрессионный вариант при необходимости можно разобрать, а с опрессованным сделать этого не получится. Пресс-фитинг возможно лишь срезать с трубы для замены новым.
Однако вероятность образования протечки в пресс-соединении практически равна нулю. Не зря именно такой способ монтажа рекомендуют применять при устройстве «теплых полов» под стяжку и при замоноличивании трубопроводов в стену. Случаи, когда такие фитинги начинают течь в бетоне, в практике сантехников возникают крайне редко. Это больше исключение из правил.
С другой стороны, для монтажа обоих типов пресс-фитингов требуется специализированный инструмент. А для затягивания гаек компрессионных изделий необходима лишь пара гаечных ключей. В итоге на одной чаше весов «дорогой инструментарий + более высокая надежность стыка», а с другой «отсутствие лишних трат + несколько более высокий риск протечек». Выбор здесь только за мастером и владельцем дома, где производится укладка трубопровода.
Особенности монтажа и выбора фитингов
Металлопластиковые трубы из сшитого полиэтилена изначально не предназначены для сварки и склеивания. Сварные швы на них через пару месяцев все равно потрескаются и разойдутся. А клей не используется из-за стойкости этого пластика к растворителям и его низкой адгезии. Остается для монтажа применять только специализированные фитинги.
Выбирая пресс-фитинг, основное внимание следует обратить на кольцо обжима. Оно должно быть выполнено из прочного металла. И никаких швов на этой металлической поверхности, только литая бесшовная штамповка. Любой шов – точка для разрушения. Лучше сразу снизить либо полностью исключить вероятность порыва трубопровода с затоплением дома. За дешевизной здесь гоняться не стоит точно.
Типоразмеры пресс-фитинга указываются в маркировке как на кольце, так и на его корпусе. Аналогичная информация содержится и на трубе. Все должно совпадать. Еще раз – не стоит приобретать фитинги и трубы из металлопластика разных производителей. В большинстве случаев такой разнобой приводит к проблемам и на стадии монтажа, и потом при эксплуатации.
Трубу после обжима фитинга нельзя сгибать рядом с последним. Это может привести к лишнему напряжению в соединении. Недопустимо также прикладывать к пресс-фитингу какое-либо боковое усилие. Сам он поврежден не будет, а вот пластик рядом может и разрушиться.
Выводы и полезное видео по теме
Монтаж рассматриваемых фитингов не должен вызвать проблем. Однако нюансы при выполнении соединения ими металлопластиковых труб все же существуют. И прежде чем начинать работы, рекомендуем просмотреть нижеприведенные видеоинструкции, чтобы избежать ошибок новичков.
Сравнение обжимных компрессионных фитингов и пресс-фитингов:
Пошаговая инструкция по обжиму пресс-фитингов:
Обзор плюсов и минусов обжимных фитингов:
Производители металлопластиковых труб дают на свои изделия гарантию до полувека. Однако трубопроводная система из них работать все эти десятилетия будет исправно только при условии правильного монтажа фитингов. Не стоит скупиться. Для сборки трубопровода из металлопластика приобретать следует исключительно качественные соединительные детали.
Пресс-фитинги должны быть совместимы с монтируемыми трубами. Оптимальный вариант – это когда все комплектующие изготовлены одним производителем. Благо выбор их сейчас на рынке обширен, есть из кого выбирать.
Металлические пресс-системы: особенности, важные для пользователей FORUMHOUSE
Выбираете энергоэффективные решения?
Обратите внимание на геотермальные тепловые насосы FORUMHOUSE
Геотермальный тепловой насос EU (старт/стоп)
Геотермальный тепловой насос IQ (псевдоинвертор)
Геотермальный тепловой насос IQ (инвертор)
В пятидесятых годах прошлого века шведский инженер Гуннар Ларссон разработал пресс-фитинги из стали и меди. У первого поколения пресс-соединений был профилированный раструб с уплотнительным кольцом внутри. Конец фитинга с раструбом надевали на подготовленную металлическую трубу и делали обжим пресс-инструментом, получая герметичное соединение.
Новая система была воспринята профессиональным сообществом монтажников как прорыв: с одной стороны, это действительно простая технология, с другой, она соединяла трубы быстро и супернадежно. В нашу страну она пришла с большим опозданием, зато уже в гораздо более совершенном виде.Технология мгновенно заняла лидирующие позиции на рынке, завоевав доверие профессионалов и конечных потребителей.
В этой статье с помощью специалиста компании Viega мы расскажем о тех особенностях металлических пресс-систем, которые больше всего интересуют участников FORUMHOUSE
Содержание:
Особенности металлических пресс-систем

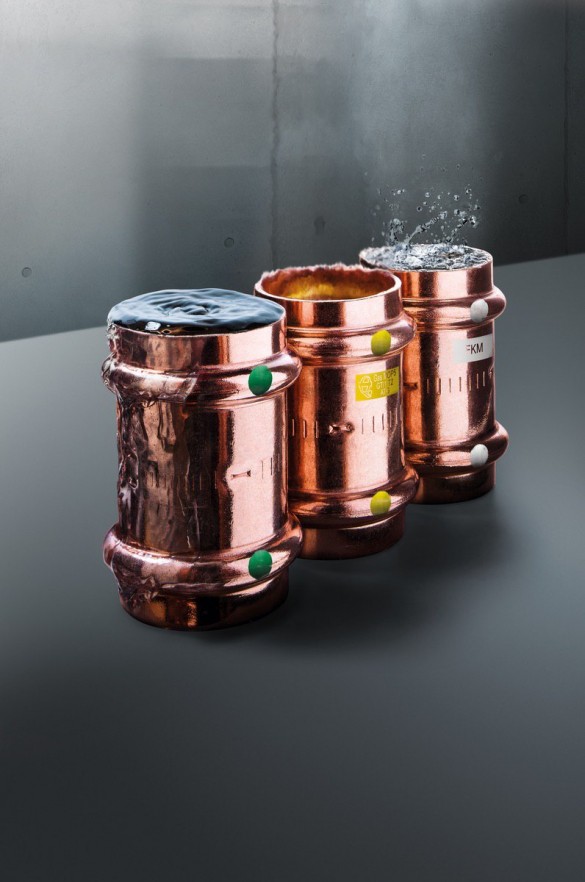

Металлические пресс-системы состоят из труб, инновационных фитингов и специального пресс-инструмента для их монтажа. Она универсальна, так как может применяться в системах и для отопления, и для водоснабжения. Уплотнительные кольца и манжеты в системе отсутствуют; для быстрой и надежной опрессовки соединений предусмотрены контуры безопасности. Они позволяют обнаружить неопрессованные фитинги при первой проверке на герметичность. Соединения получаются на сто процентов надежными и долговечными – производители гарантируют срок службы не менее 50 лет.
Благодаря отсутствию уплотнительных колец и внутренним скруглениям большого радиуса диаметр проходного сечения не сужается, и водяной напор остается сильным даже в стыках и поворотах.
А так как при монтаже системы отпадает довольно много дополнительных и времязатратных операций (калибровка труб и дополнительная подгонка диаметров, установка уплотнительных колец в фитингах и т.п.), время монтажных работ сокращается почти на треть.
Водопроводная система с пресс-фитингами
Участник FORUMHOUSE с ником Stan_1 собственноручно смонтировал водопроводную систему из пресс-фитингов с трубами из нержавеющей стали и пришел к двум выводам:
При сварочных работах образующийся сварной шов является самым уязвимым местом для очага коррозии, так как полностью изменяет структуру металла. К тому же, качество сварочных работ напрямую зависит от человеческого фактора, в отличие от применения металлических пресс-систем. Современный метод соединения металлических трубопроводов не требует высокой квалификации от монтажника, а все виды работ можно выполнить без ущерба качеству системы и без применения открытого огня.
Для обжатия таких соединений требуется большое усилие, поэтому для него применяется электрический пресс-инструмент.
Несмотря на высокую цену, его покупка оправдана, поскольку услуги мастера, который будет делать «пресс-медь» или «пресс-нержу» будут стоить дороже.
Порядок работ:
При монтаже нужно соблюдать следующие условия:
Выбор системы крепления
Прежде чем остановить выбор на нержавеющей стали и пресс-фитингах, наш пользователь с дотошностью ученого проанализировал предлагаемые на рынке материалы и системы крепления.
При выборе системы крепления сомнений не было вообще:
Обжим пресс-гайками и пайка мне не подходят потому, что качество соединения зависит от квалификации работника, и может даже у одного человека существенно отличаться. Нужен способ, который позволяет обойтись неквалифицированной рабочей силой. Пресс-фитинги этим требованиям удовлетворяют. Там главное сделать правильный отрез, а дальше уже автоматика сама все будет делать, со стабильностью робота.
Как говорит наш эксперт, технология пресс-соединений металлических трубопроводов лишена всех недостатков сварочных работ.
Во-первых, она позволяет полностью отказаться от применения открытого огня, что обеспечивает чистоту и противопожарную безопасность. Во-вторых, процесс становится роботизированным, то есть не требует высокой квалификации от монтажников, что максимально упрощает монтаж без ущерба качеству выполненных работ. В-третьих, гарантируется срок эксплуатации не менее 50 лет, а для особо значимых объектов срок службы может быть увеличен. Плюс ко всему, при выполнении пресс-соединений, в отличие от сварочных работ, значительно сокращается один из самых ценных ресурсов – время.
Что касается материалов, то металлопласт был отвергнут из-за ненадежности, а для монтажа полипропилена нужен был паяльник и умение паять.
Пластик имеет ограничения по диапазону рабочих характеристик, указанных в ГОСТ Р 52134/ EN ISO 21003. Рабочие характеристики для систем отопления указаны в классе эксплуатации № 5, для систем водоснабжения – в классе №2. Рабочая температура имеет ограничения в соответствии с ГОСТом, а рабочее давление не должно превышать 10 бар. Преимущество металлических систем заключается в том, что они позволяют обеспечить максимальное рабочее давление 16 бар и максимальную рабочую температуру 110 С на протяжении всего срока эксплуатации –50 лет. Стоит добавить, что в пластиковых системах коэффициент линейного расширения значительно выше, чем у металлических пресс-систем, что требует более внимательного подхода к монтажу и принятию мер для компенсации тепловых расширений.
Таким образом, выбор был между «пресс-медью» и «пресс-нержей».
Медь. Были сомнения в экологичности этого материала для водопровода, смущали также большое тепловое расширение, что не очень хорошо для замурованных труб и ролики в интернете, на которых показано, как медь подвергается коррозии.
Но, скорее всего, в роликах была показана вовсе не коррозия:
Изменение цвета трубы на темный не всегда предполагает процесс коррозии. Дело в том, что естественное свойство меди – это процесс патинирования. Образование патины на поверхности меди является защитным покрытием, которого не нужно бояться. Единственным существенным моментом для использования меди является водородный показатель pH, величина которого не должна быть ниже 7.4. Если этот показатель ниже, то защитный слой патины начинает разрушаться, что приводит к истончению слоя меди и выхода системы из строя. Соответственно, если сделать химический анализ воды и выявить допустимый уровень pH, то медь будет являться оптимальным решением как для систем отопления, так и для водоснабжения.
Нержавеющая сталь. Материал, практически не подверженный старению и тепловому расширению. Крайне прочный, слабо коррозирует. Не вреден при использовании в водопроводе. Прочность материала позволяет сделать трубы с тонкими стенками.
Пользователь FORUMHOUSE c ником Autolife столкнулся с досадной проблемой – потекли места соединений в системе отопления. Менять трубы дорого, и хочется сделать что-то с соединениями: отрезать компрессионные фитинги и установить на их место пресс-фитинги. Но тут встает часто задаваемый на FORUMHOUSE вопрос: как поведет себя БУ труба с пресс-фитингом?
Если труба соответствует ГОСТу 3562-75* и все слои наружного покрытия удалены, то монтаж наших фитингов Megapress (с другими нашими фитингами БУ труба не совместима) не вызовет никаких проблем. Только в случае, если трубопроводная система смонтирована давно и срок ее эксплуатации подходит к концу, то в момент резки данной трубы это становится заметно. Как правило, здесь нужна только замена этого участка трубы.
Иногда беспокойство потребителей и профессиональных монтажников вызывает качество фитингов – имеют ли их стенки достаточную толщину? Если перетянуть, то, по истечении какого-то времени может лопнуть часть резьбы. Не хочется нарваться на подделку!
Наш эксперт считает, что это исключено.
На сегодняшний момент продажа контрафактной продукции нашей компании на территории России не установлена. Для ее производства необходимо высокотехнологичное и дорогостоящее оборудование, к тому же, продукция сделана из материалов высшего немецкого качества. Эти два компонента взаимосвязаны и исключают возможность производства контрафактной продукции.
Подведение итогов
При выборе способа соединения технология пресс-соединений с помощью пресс-фитингов на данный момент является наиболее оптимальным решением.
Основные преимущества металлических пресс-систем:
Этот метод предполагает минимизацию человеческого фактора и не требует высокой квалификации от монтажников. При этом обеспечивается надежность системы без ущерба качеству, простота и высокая скорость монтажа, эстетичный внешний вид и гарантия срока службы не менее 50 лет. Все пресс-фитинги оснащены запатентованной технологией безопасности SC-Contur, гарантирующей полную безопасность после завершения монтажа.
